PROJEKT BUDYNKU USŁUGOWO-MIESZKALNEGO
Kod: K-105
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
OFERTA
BUDOWY DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 3 EGZ. PROJEKTU 1 200 PLN
KUP
PROJEKT



zobacz realizacje naszych projektów

Rzut parteru



Projekt K-105 - rzut

RZUT PARTERU 117,35 m2

1. Szatnia  19,97 m2
2. Sala dla dzieci  22,46 m2
3. Łazienka 5,17 m2
4. Sala dla dzieci 39,38 m2
5. Korytarz 10,01 m2
6. WC 3,22 m2
7. Zmywalnia 3,48 m2
8. Przyg. posiłków 5,90 m2
9. Kotłownia 3,48 m2
10. Pokój socjalny 2,76 m2
11. WC 1,52 m2

POWIĘKSZ RZUT

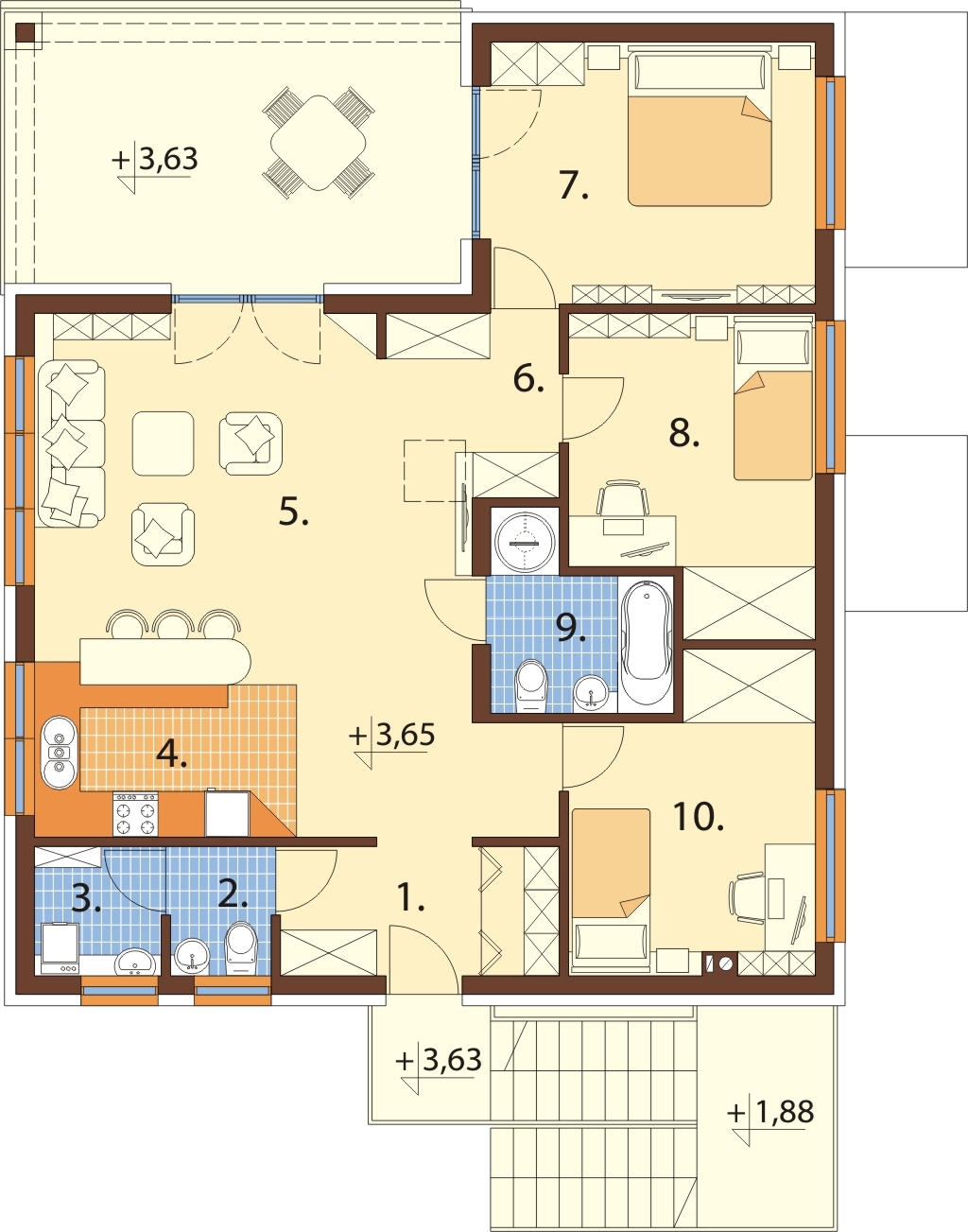

Rzut poddasza



Projekt K-105 - rzut

RZUT PIĘTRA  98,62 m2

1. Hall 6,18 m2
2. WC 2,23 m2
3. Pralnia 2,81 m2
4. Aneks kuchenny 6,85 m2
5. Pokój dzienny 34,14 m2
6. Korytarz 2,75 m2
7. Sypialnia 14,57 m2
8. Sypialnia 12,36 m2
9. Łazienka 4,32 m2
10. Sypialnia 12,41 m2


POWIĘKSZ RZUT

Model



Projekt K-105 - model

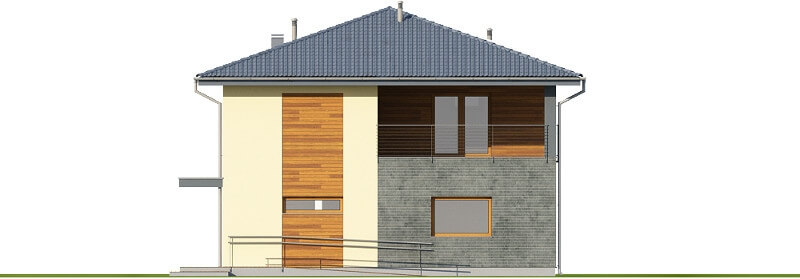

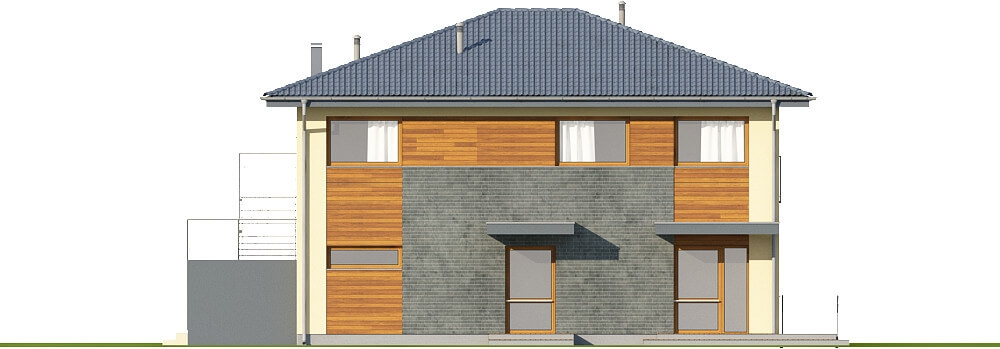

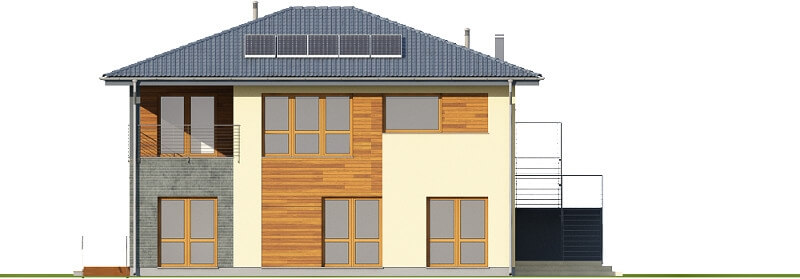

Elewacje



Projekt K-105 - elewacja
elewacja ogrodowa
Projekt K-105 - elewacja
elewacja frontowa
Projekt K-105 - elewacja

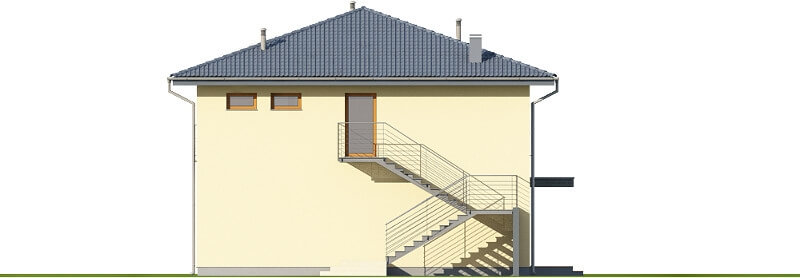

elewacja boczna
Projekt K-105 - elewacja
elewacja boczna

Przekrój



Projekt K-105 - przekrój
POWIĘKSZ PRZEKRÓJ
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku usługowo-mieszkalnego (przedszkola) K-105
Budynek piętrowy, usługowo-mieszkalny, bez podpiwniczenia i bez garażu
Technologia: tradycyjna.
Ściany zewnętrzne: pustaki SILKA 24cm, + styropian 15cm + tynk cienkowarstwowy na siatce
Stropy w budynku: żelbetowe.
Kąt nachylenia dachu: 20°.
Program:
PARTER (PRZEDSZKOLE) : 2 Sale dla 14 i 7 dzieci, pokój socjalny, przygotowalnia posiłków, zmywalnia, szatnia, łazienka, kotłownia, 2 WC.
PODDASZE (mieszkalne): 3 sypialnie, pokój dzienny, aneks kuchenny, pralnia,WC


 Powierzchnia zabudowy: 143.06 m²
Powierzchnia użytkowa: 215.97 m²
Kubatura: 1054.80 m³
Szerokość działki: 19.00 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 2
Liczba pomieszczeń: 21
Kąt nachylenia dachu: 20°
Ilość pokoi: 3
Pokój na parterze: Nie
Wysokość budynku: 8.97 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 45,74 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: mieszkalne z funkcją usługowo-handlową, piętrowe, komercyjne, projekt budynku usługowego, jednorodzinne, przedszkole, projekt przedszkola, projekty przedszkoli, projekt domu, świetlica, placówka wsparcia dziennego dla dziecka
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU 1 200 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :


- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan,gaz)
- projekt instalacji solarnej
- projekt wentylacji mechanicznej
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- zestawienie materiałów budowlanych
- projektowana charakterystyka energetyczna
- zgoda na zmiany w projekcie
