Projekt domu OGNIKOWO Kod: DM-6605
Masz pytania, chcesz zamówić projekt. Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71 /
PN - PT od 16 do 18: 790 625 570

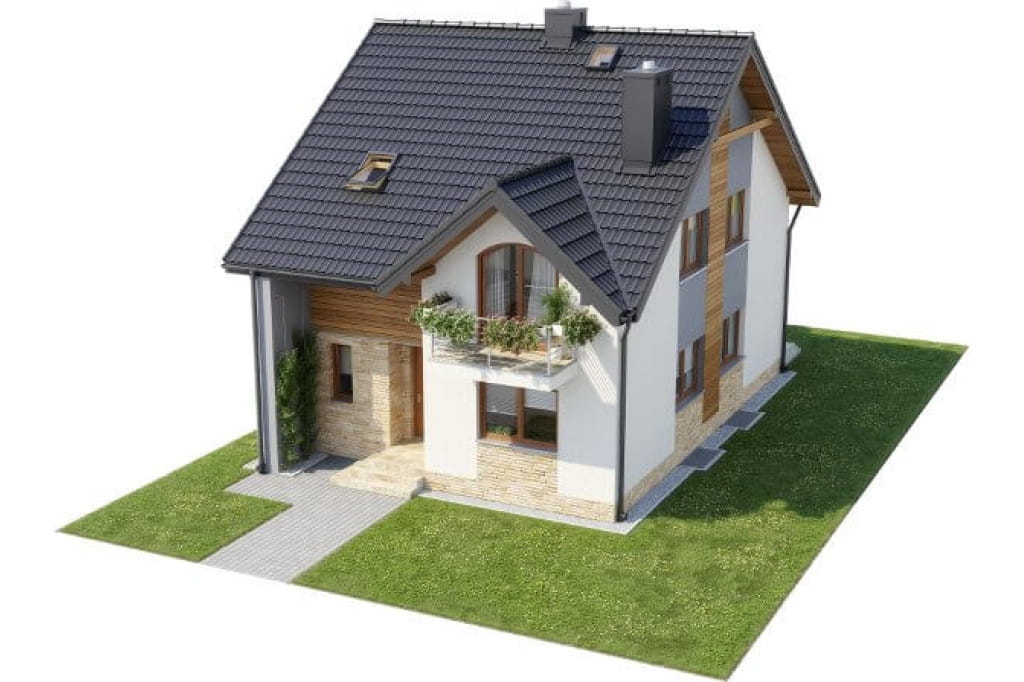

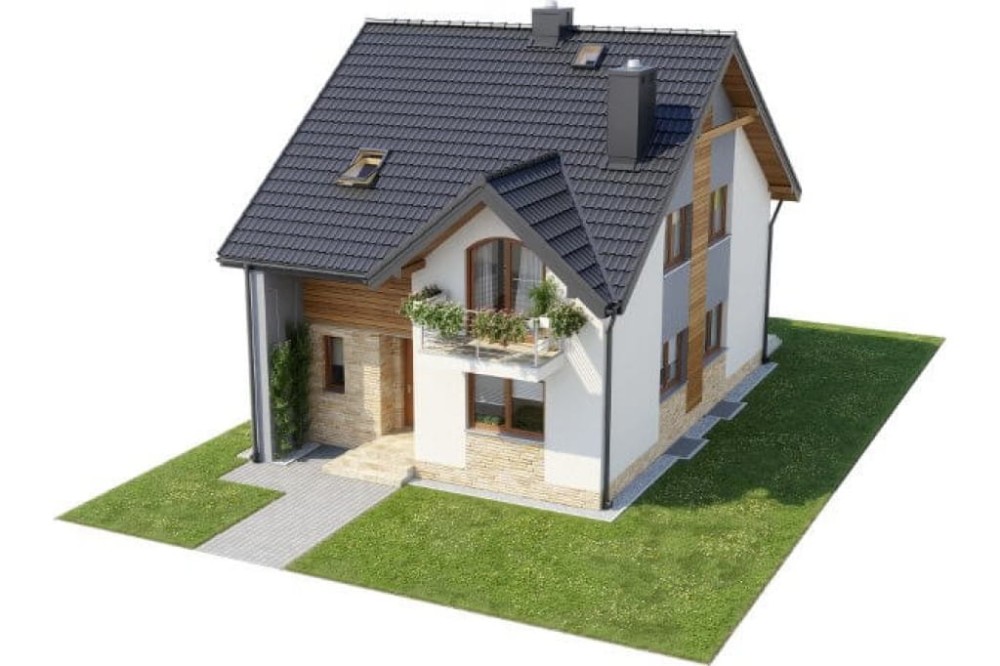

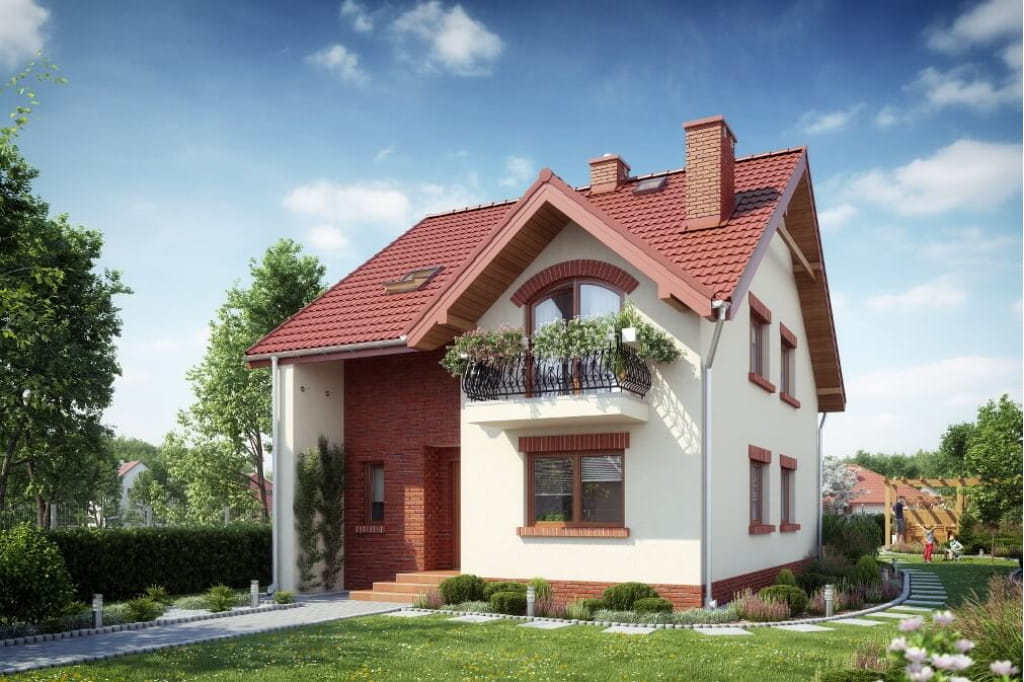

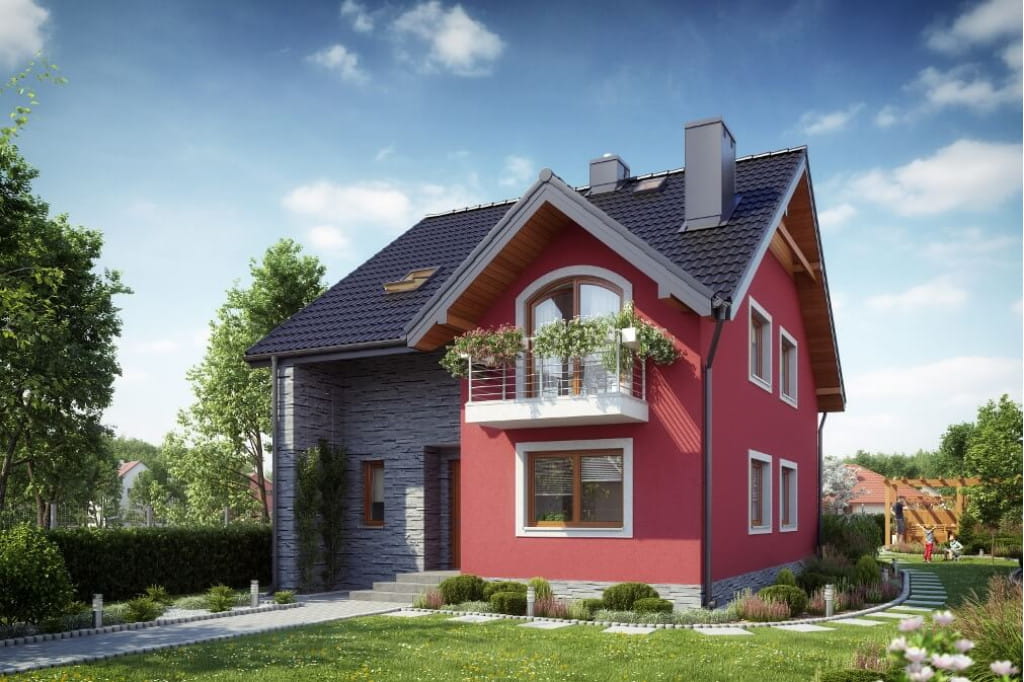

Model

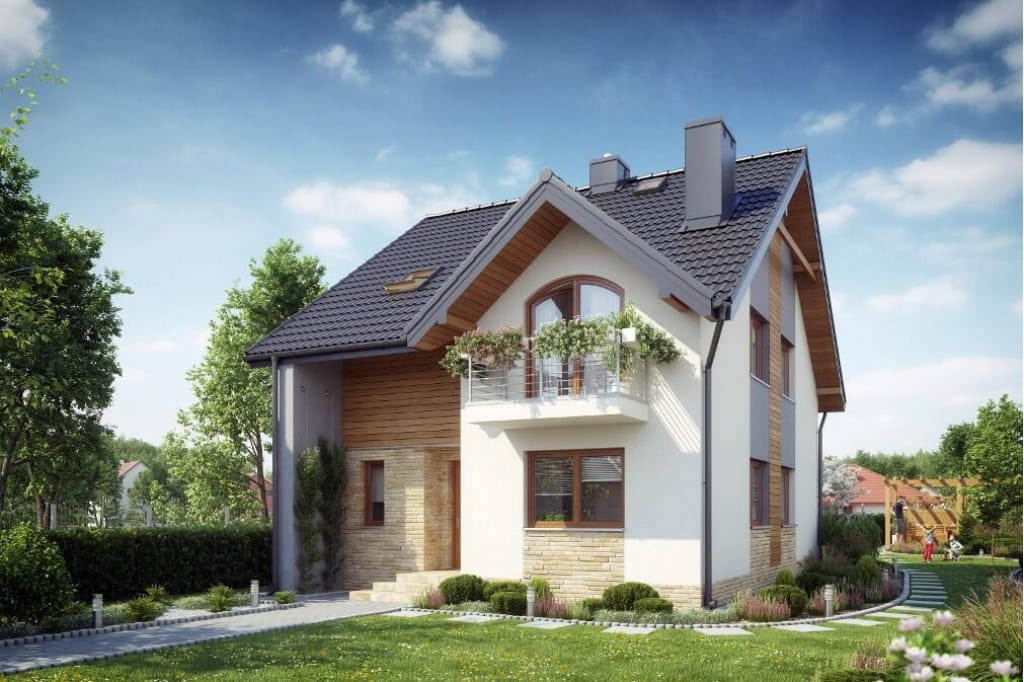

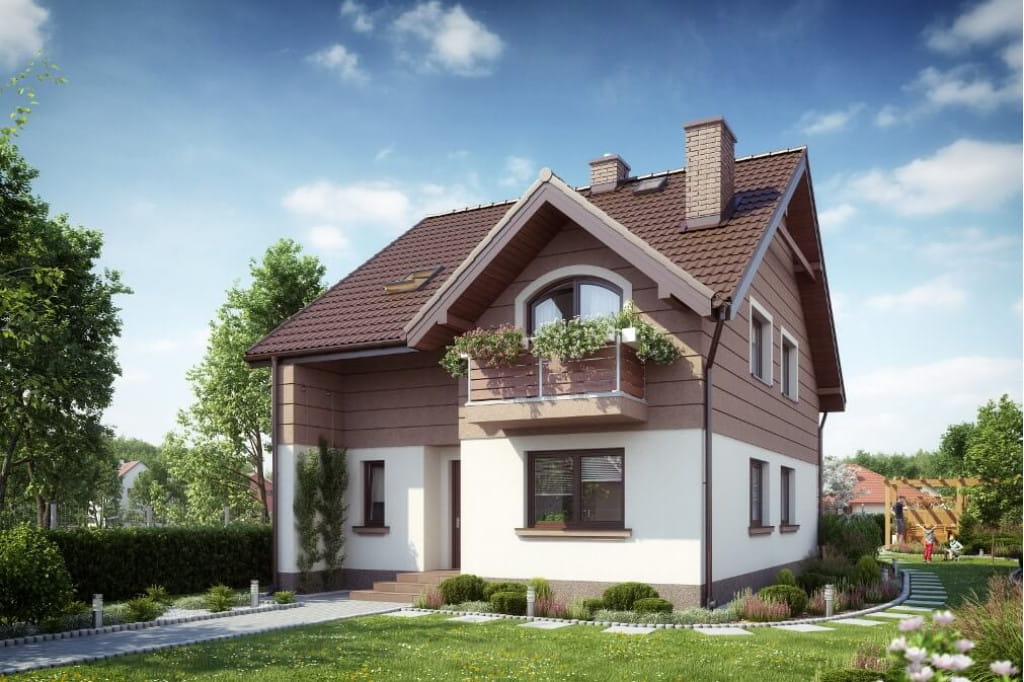

Bryła budynku została zaplanowana tak, by dom można było budować na ''trudnych'', wąskich działkach. Dom jest przykryty dachem o kącie nachylenia głównych połaci równym 35 i 40 stopni.   Ognikowo ma ciekawą elewację frontową z balkonem przykrytym daszkiem, oraz znajdującym się w lekkim wcięciu głównym wejściem do budynku.

Elewacje

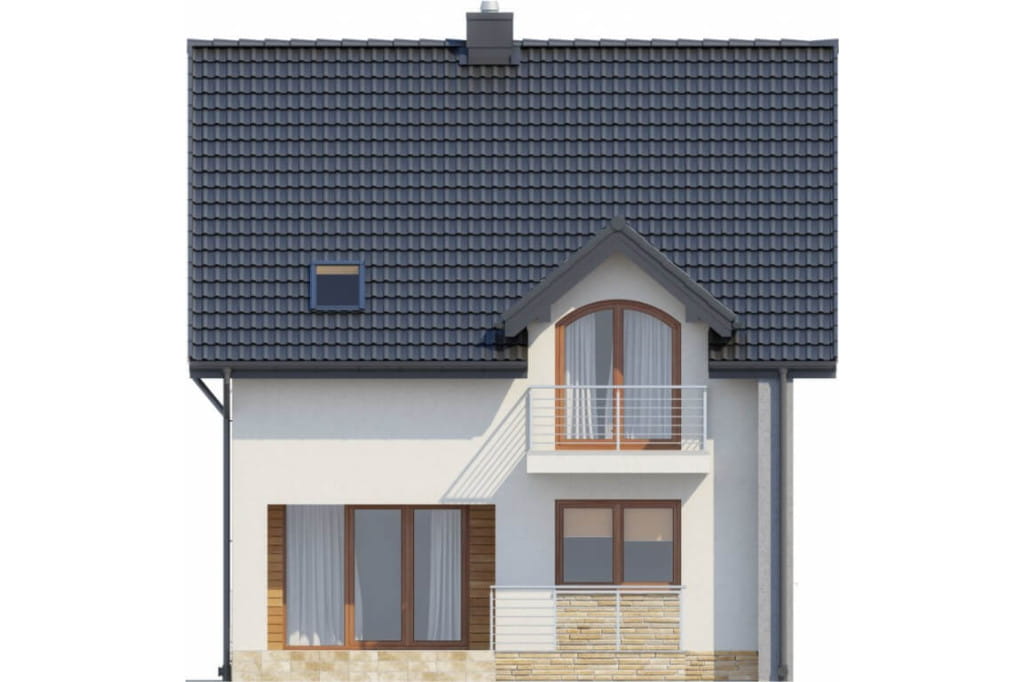

elewacja ogrodowa

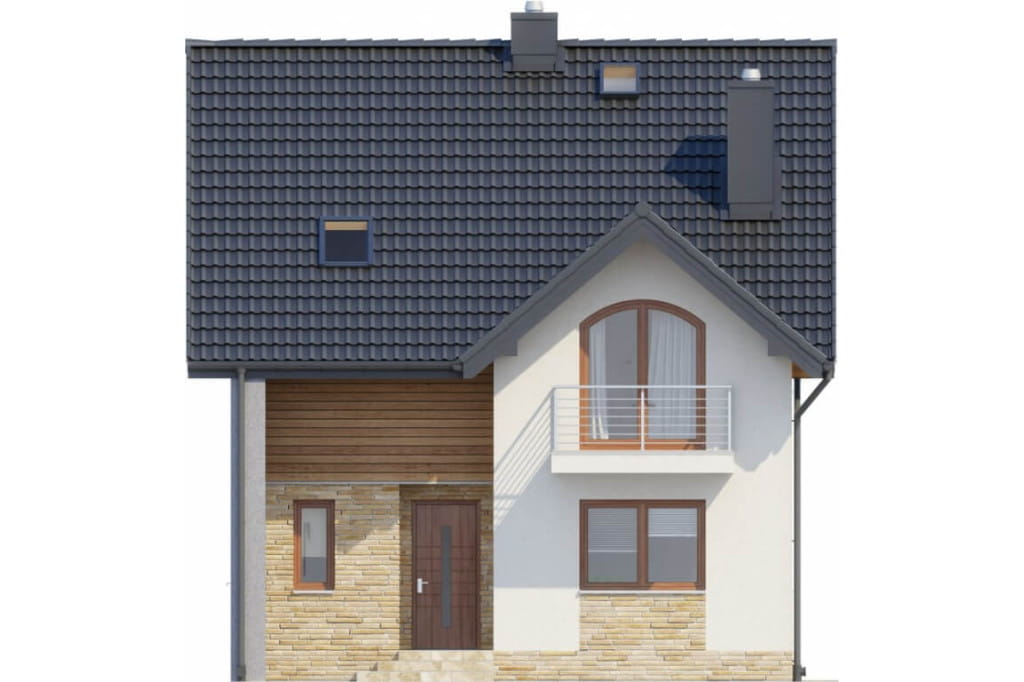

elewacja frontowa

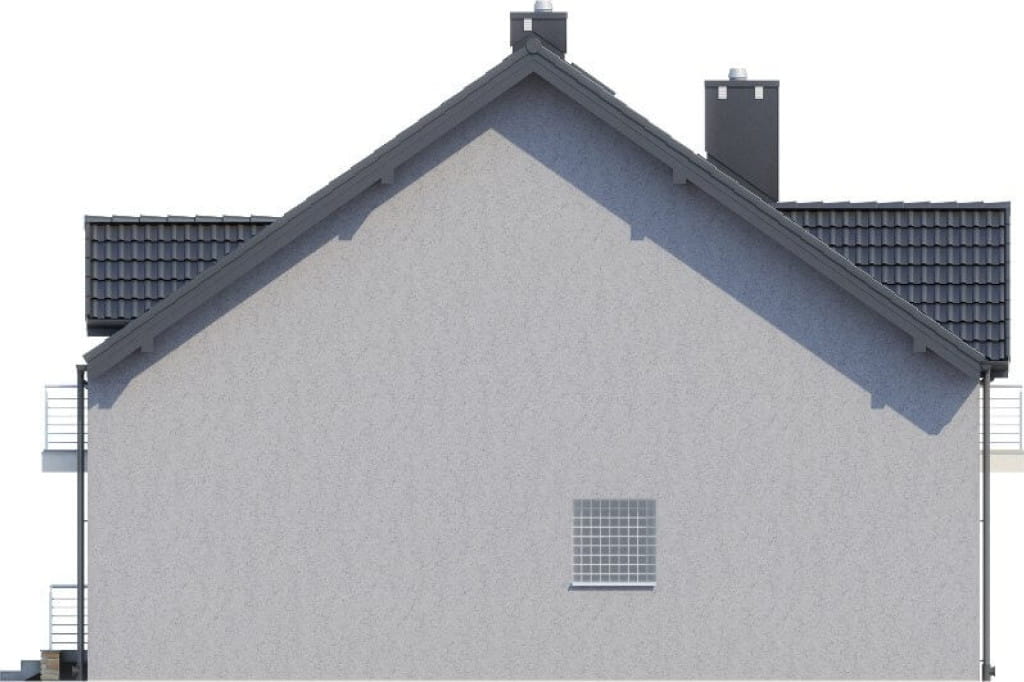

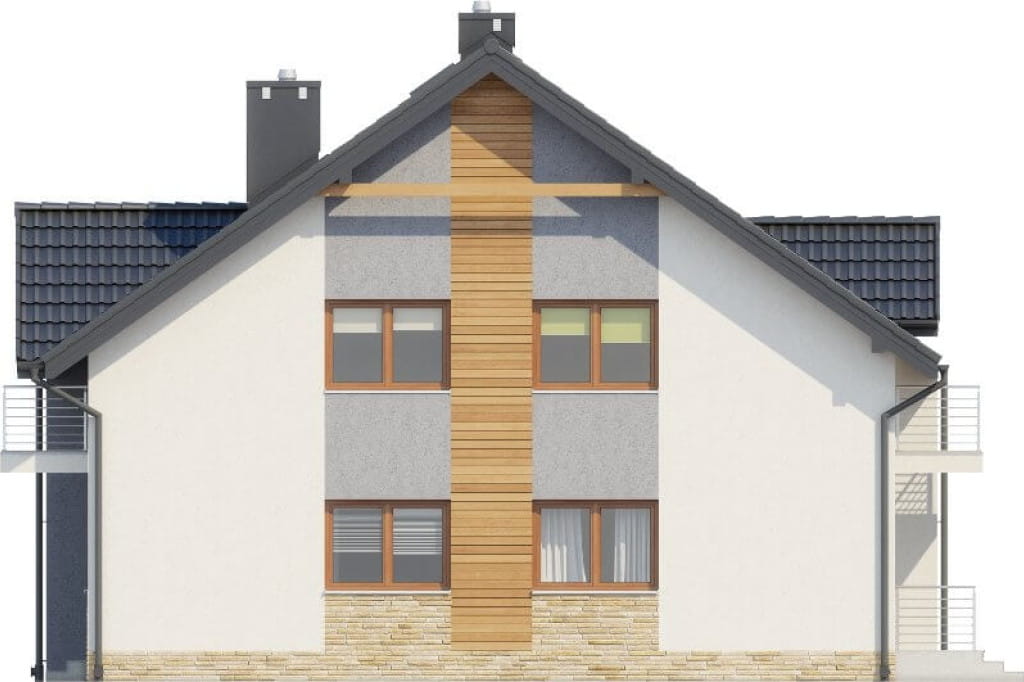

elewacja boczna
elewacja boczna

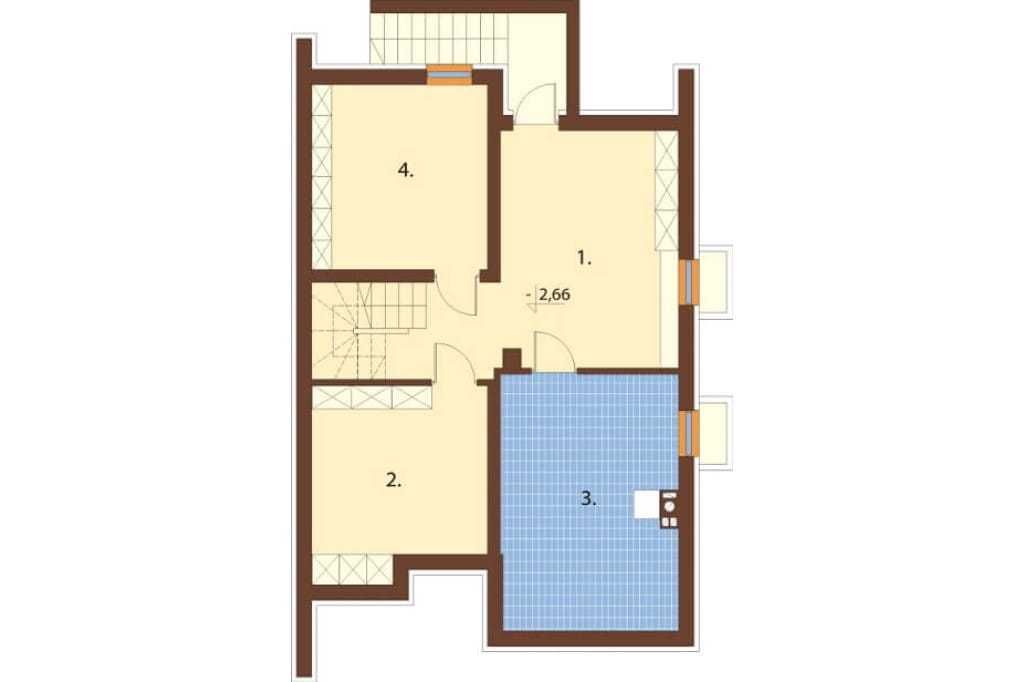

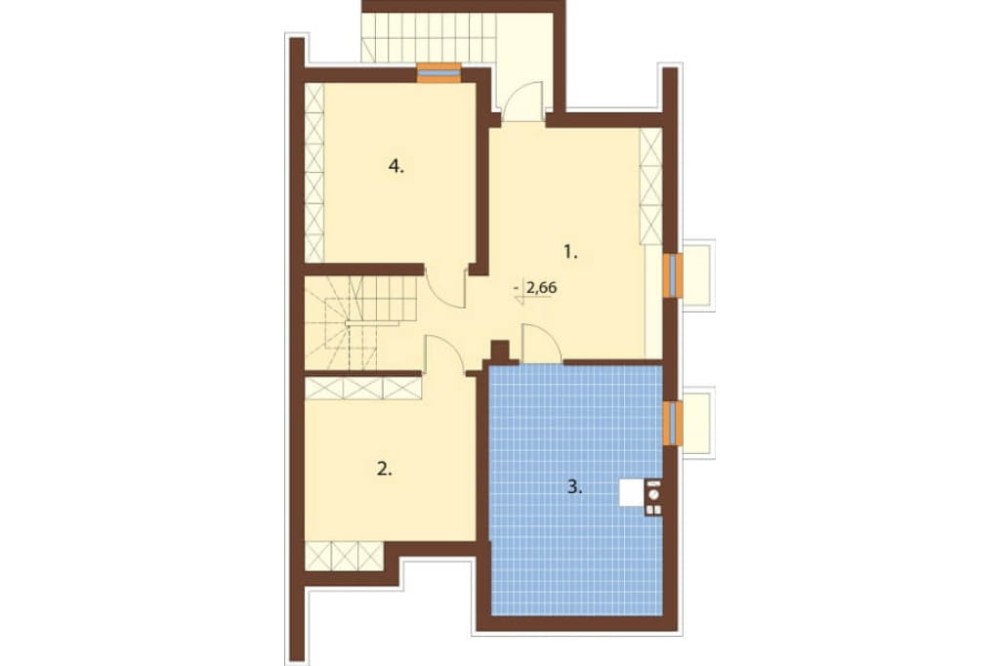

Rzut piwnicy

zobacz rzut

PIWNICA 63,82 m2

1. Korytarz+ 1/2 kl.sch. 21,70 m2
2. Pom. gospodarcze  12,36 m2
3. Kotłownia 17,26 m2
4. Pom. gospodarcze 12,50 m2


W piwnicy są dwa pomieszczenia gospodarcze, które może wykorzystać np. jako spiżarnię, oraz kotłownia, którą można przeprojektować tak, by w razie potrzeby dom mógł być ogrzewany przez kocioł na paliwo stałe.


zobacz rysunek szczegółowy

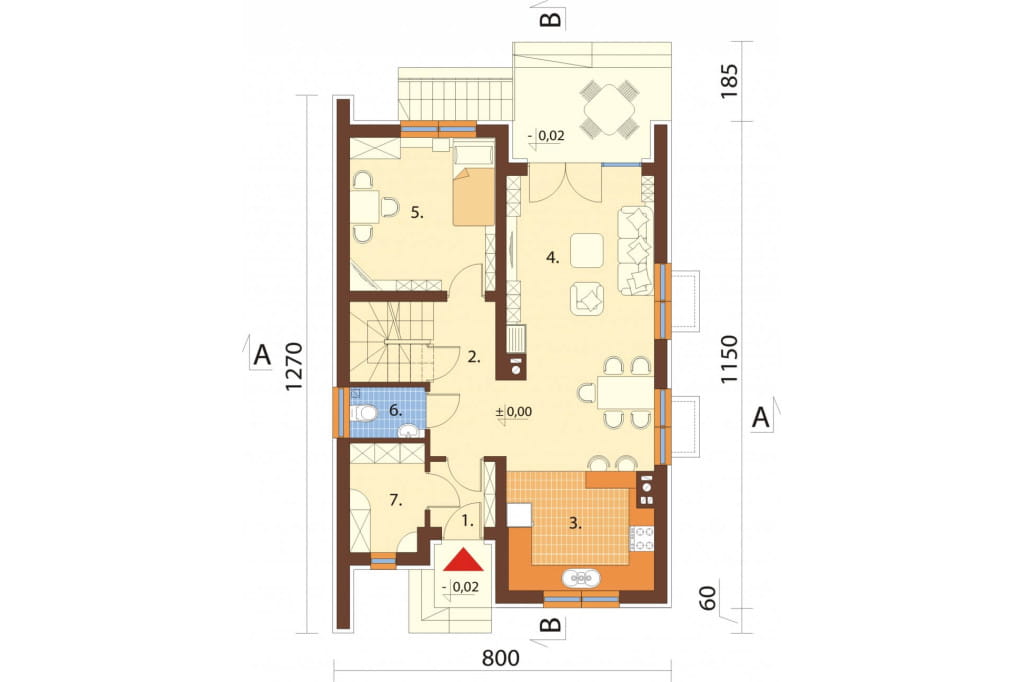

Rzut parteru

zobacz rzut

PARTER  62,70 m2

1. Wiatrołap 2,67 m2
2. Korytarz+ 1/2 kl.sch. 7,41 m2
3. Kuchnia 10,50 m2
4. Salon+jadalnia 23,00 m2
5. Pokój 12,50 m2
6. WC 2,13 m2
7.Pom. gospodarcze 4,49 m2



Wchodząc do domu przez wiatrołap po lewej stronie mamy małe pomieszczenie gospodarcze, następnie idąc korytarzem  jest WC, później schody, a na końcu średniej wielkości pokój. Kuchnia, salon i jadalnia tworzą zaś wspólną strefę dzienną.

zobacz rysunek szczegółowy

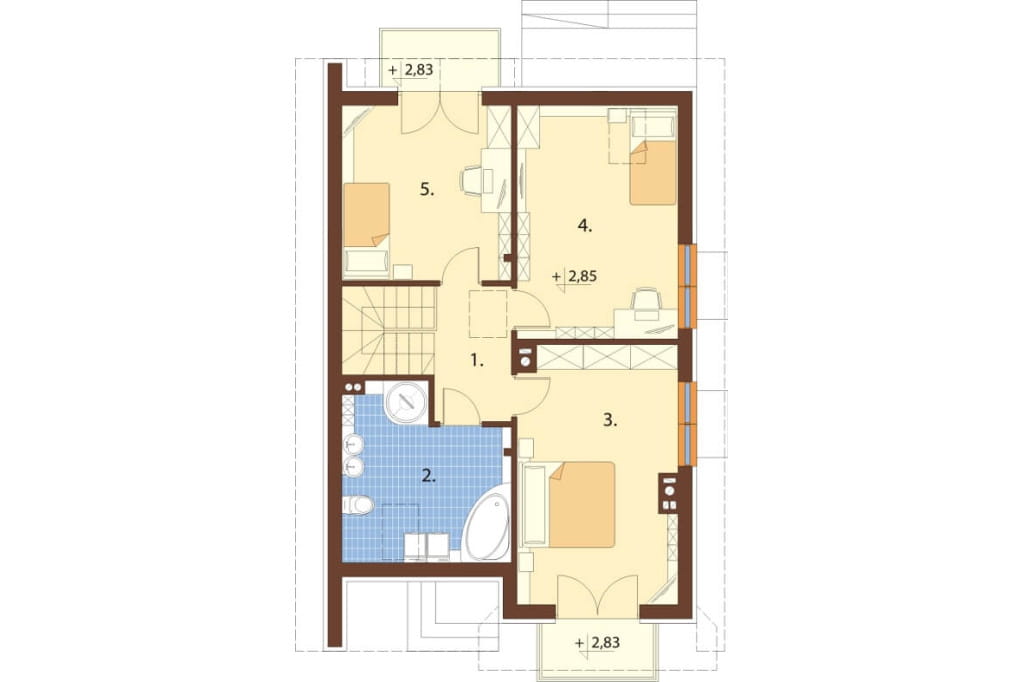

Rzut poddasza

zobacz rzut

PODDASZE 58,50 m2

1. Hall+kl. sch. 6,50 m2
2. Łazienka .9,70 m2
3. Pokój 19,00 m2
4. Pokój 14,06 m2
5. Pokoj  9,24 m2


Na poddaszu są trzy pokoje. Jedne duży o powierzchni 19 m2, drugi średni o powierzchni 14,06 m2, oraz trzeci najmniejszy o powierzchni 9,24 m2. Jedyna łazienka w całym domu znajduję się właśnie na poddaszu. Jest bardzo przestronna, bez problemu zmieści się w niej kabina prysznicowa i wanna.

zobacz rysunek szczegółowy

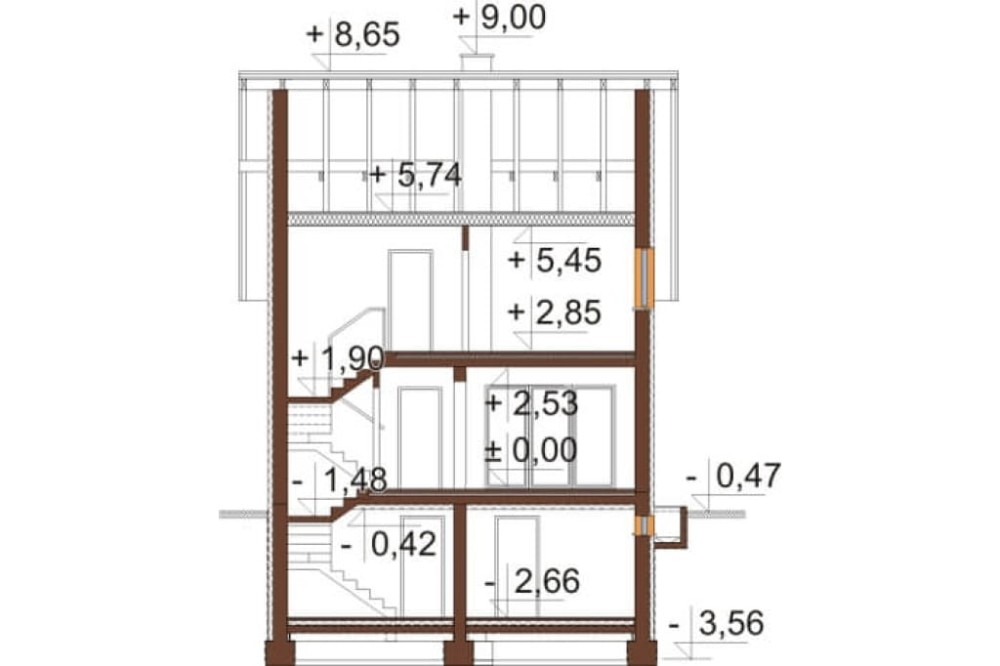

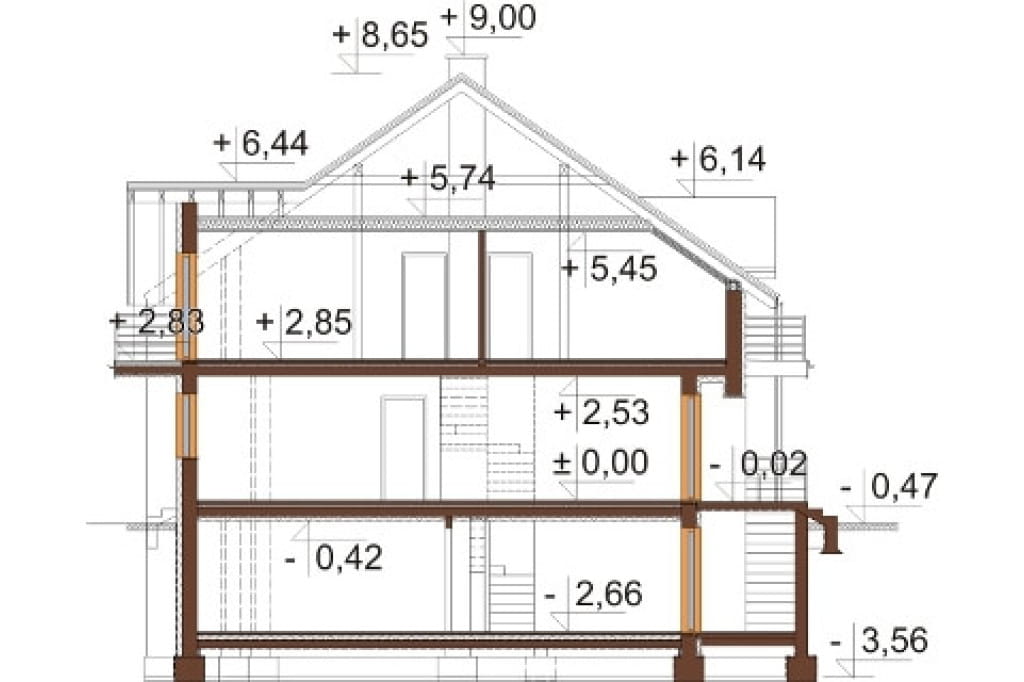

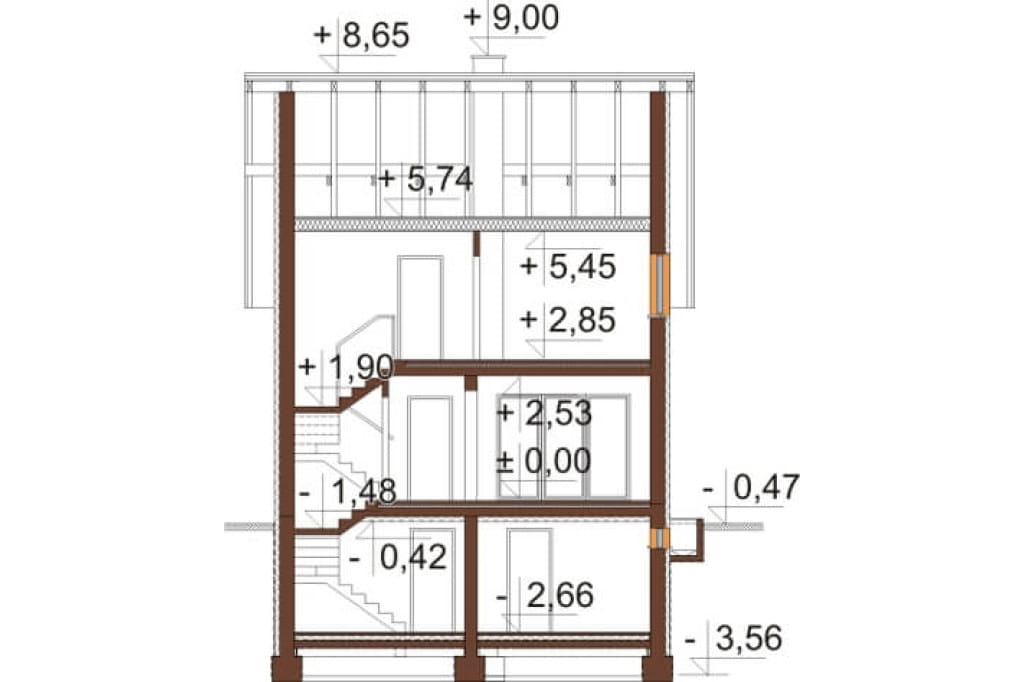

Przekrój



Ognikowo to ciekawy projekt, w szczególności dla posiadaczy wąskich działek, którzy pragną wybudować duży dom z pełnym podpiwniczeniem.

Projekt domu DM-6605 OGNIKOWO
Budynek parterowy z poddaszem użytkowym, piwnicą, bez garażu.
Dom przeznaczony dla 3 - 6 osób.
Posiadamy wersję tego projektu ze ścianą oddzielenia pożarowego i bez okapu, którą można wybudować w granicy działki.

Technologia: tradycyjna
Ściany zewnętrzne: pustak ceramiczny  30 cm, płyty poliizocyjanuratowe 10 cm, tynk cienkowarstwowy
Stropy w budynku: ceramiczny typu Kleina
Kąt nachylenia dachu: 35°
Ogrzewanie: kocioł na paliwo gazowe
Wentylacja: grawitacyjna
Pokrycie dachu: blachodachówka
Wysokość ścianki kolankowej: 1,51 m
Powierzchnia dach: 133,62 m2
Program: wiatrołap, kuchnia,salon z jadalnią, 4 pokoje, łazienka, WC, 3 pomieszczenia gospodarcze, kotłownia.

W projekcie zaprojektowano ścianę oddzielenia przeciwpożarowego, która umożliwia przysunięcie się do granicy działki (dla działek węższych niż 16 m) do granicy działki na 1,5 m lub bezpośrednio budowę w granicy. Wysunięcie ściany p.poż poza lico ścian szczytowych jest elementem składowym tego rozwiązania.



Powierzchnia zabudowy: 89.35 m²
Powierzchnia użytkowa: 185.02 m²
Kubatura: 573.44 m³
Szerokość działki: 16.00 m
Ilość kondygnacji: 3
Liczba pomieszczeń: 16
Kąt nachylenia dachu: 35°
Ilość pokoi: 4
Pokój na parterze: Tak
Wysokość budynku: 9.47 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 63.56 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: podpiwniczony
Poddasze: poddasze użytkowe
Typ: parterowe z poddaszem mieszkalnym, projekty domów, jednorodzinne, projekt domu na wąską działkę, parterowe z poddaszem użytkowym, projekt domu
Technologia: tradycyjna

Autorzy projektu: Ewa Ferfecka-Homola, Julia Łaniak
CENA 3 EGZ. PROJEKTU 800PLN

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
