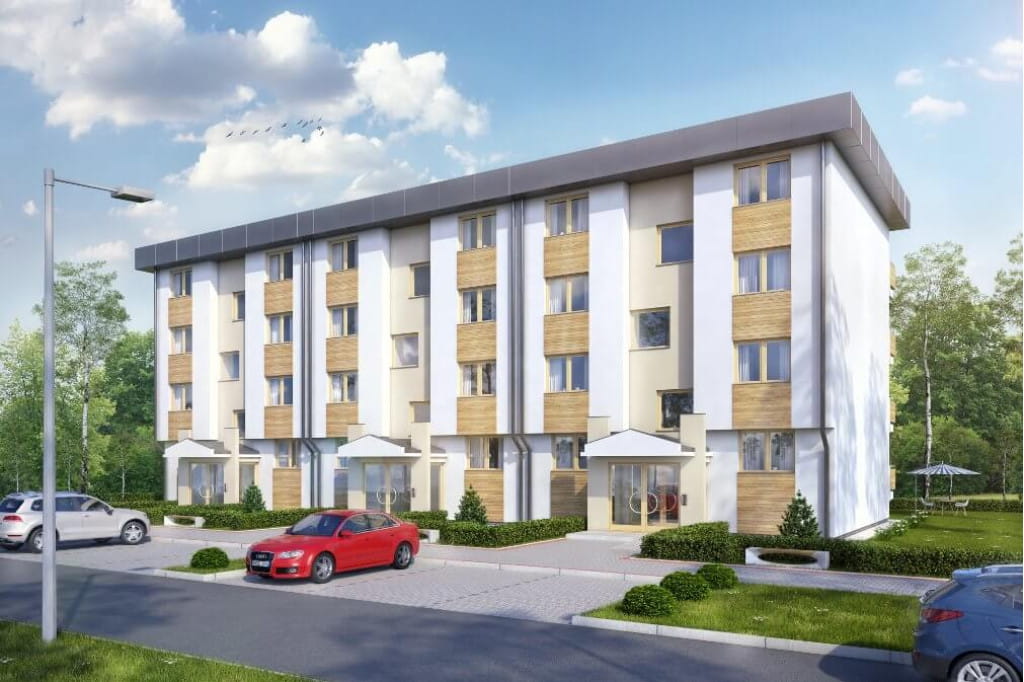

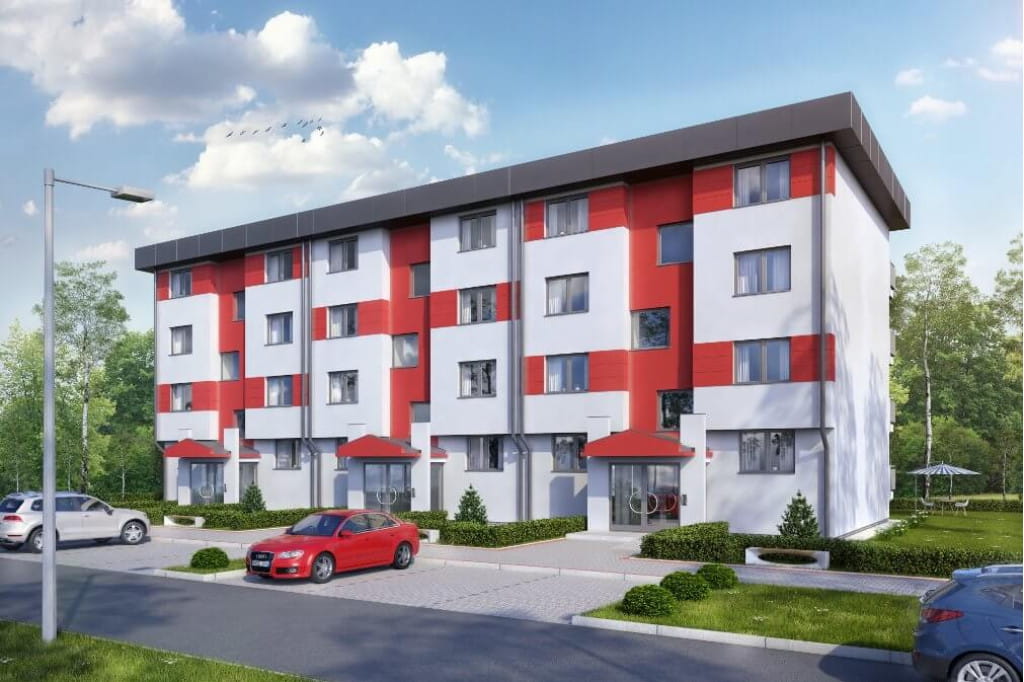

  • Wykończenie elewacji
  • Wykończenie elewacji
  • Wykończenie elewacji
  • Wykończenie elewacji
  • Rzut piwnicy
  • Rzut parteru
  • Rzut pierwszego piętra
  • Rzut drugiego piętra
  • Rzut trzeciego piętra
  • Elewacja frontowa
  • Elewacja ogrodowa
  • Elewacja boczna
  • Elewacja boczna
  • Przekrój
  • Przekrój
  • Model 3D

Budynek wielorodzinny

16 950,00 zł
Tak niską cenę gwarantujemy do 31 stycznia 2026

Projekt architektoniczny W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę sprawdź >>
Projekt techniczny Projekt techniczny zamów >>
Parametry projektu Parametry projektu zobacz >>
Odbicie lustrzane Odbicie lustrzane projektu zobacz >>
Koszty budowy Koszty budowy zobacz >>
Forum Forum dotyczące tego projektu zobacz >>

Przejdź do opisu projektu i spaceru 3D
Zmiany w projekcie Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >>
Adaptacja Adaptacja i pozwolenie na budowę zobacz >>
Masz pytanie Jeśli masz pytanie napisz >>
Napisz jeśli masz pytanie

Prezentacja projektu

Opis projektu

Opis projektu

Projekt budynku wielorodzinnego, L-6590. Projekt budynku 5-kodygnacyjnego, podpiwniczonego. Składa się on z trzech segmentów po 8 mieszkań. Program I segmentu: Klatka schodowa z korytarzem, osiem mieszkań jednopokojowych, w każdym z nich: pokój dzienny z aneksem kuchennym, łazienka, sypialnia. W piwnicach segmentu znajdują się komórki lokatorskie.

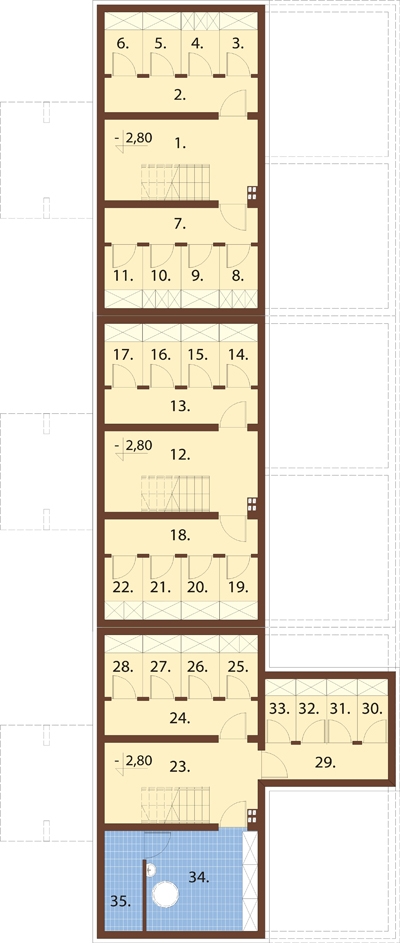

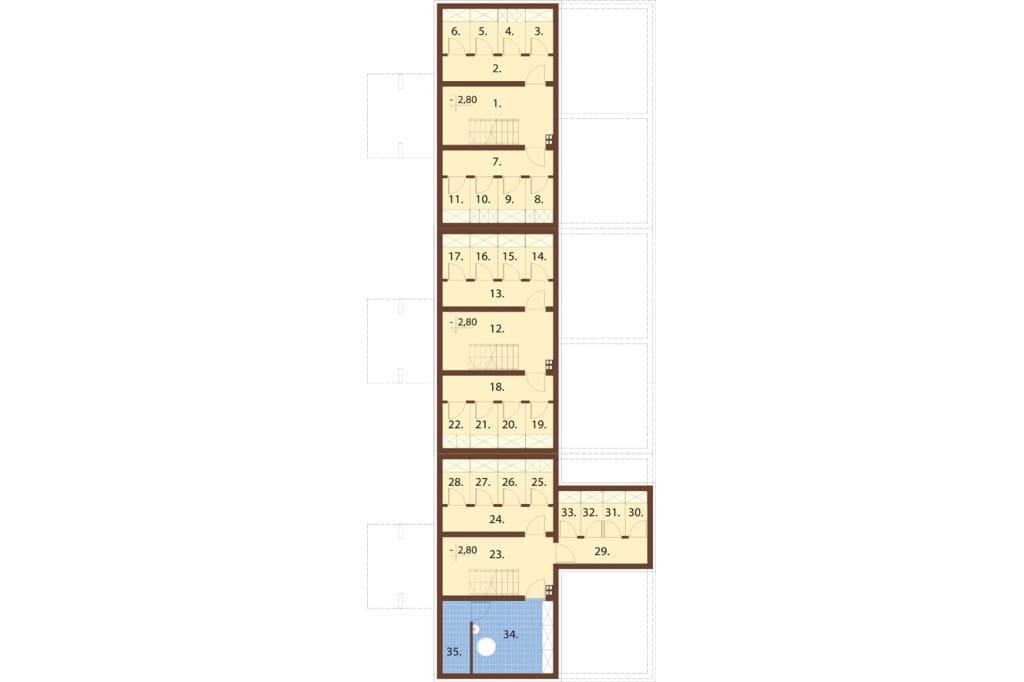

Rzut piwnicy

Rzut piwnicy

Rzut piwnicy

PIWNICE
SEGMENT "A" :  43,41 / 48,11 m2
1. Kl.schodowa - 9,61 / 14,31 m2
2. Korytarz - 6,10 m2
3. Komórka lokatorska - 2,70 m2
4. Komórka lokatorska - 2,70 m2
5. Komórka lokatorska - 2,70 m2
6. Komórka lokatorska - 2,70 m2
7. Korytarz - 6,10 m2
8. Komórka lokatorska - 2,70 m2
9. Komórka lokatorska - 2,70 m2
10. Komórka lokatorska - 2,70 m2
11. Komórka lokatorska - 2,70 m2

SEGMENT "B" :  43,41 / 48,11 m2
12. Kl.schodowa - 9,61 / 14,31 m2
13. Korytarz - 6,10 m2
14. Komórka lokatorska - 2,70 m2
15. Komórka lokatorska - 2,70 m2
16. Komórka lokatorska - 2,70 m2
17. Komórka lokatorska - 2,70 m2
18. Korytarz - 6,10 m2
19. Komórka lokatorska - 2,70 m2
20. Komórka lokatorska - 2,70 m2
21. Komórka lokatorska - 2,70 m2
22. Komórka lokatorska - 2,70 m2

SEGMENT "C" :  57,50 / 62,20 m2
23. Kl.schodowa - 9,61 / 14,31 m2
24. Korytarz - 6,10 m2
25. Komórka lokatorska - 2,70 m2
26. Komórka lokatorska - 2,70 m2
27. Komórka lokatorska - 2,70 m2
28. Komórka lokatorska - 2,70 m2
29. Korytarz - 4,88 m2
30. Komórka lokatorska - 2,16 m2
31. Komórka lokatorska - 2,16 m2
32. Komórka lokatorska - 2,16 m2
33. Komórka lokatorska - 2,16 m2
34. Pomieszczenie techniczne - 13,07 m2
35. Pomieszczenie techniczne - 4,40 m2

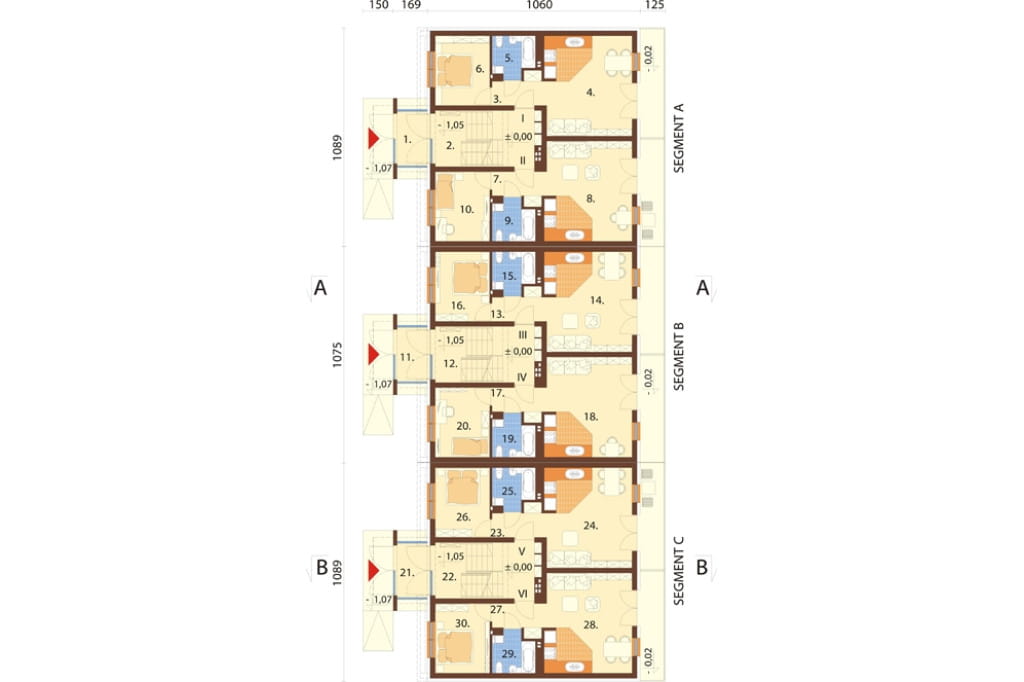

Rzut parteru

Rzut parteru

Rzut parteru
PARTER
SEGMENT "A" :  93,04 m2
1. Wiatrołap - 3,87 m2
2. Kl. schodowa - 13,49 m2
MIESZKANIE I:
3. Przedsionek - 3,70 m2
4. Salon + aneks kuchenny- 21,05 m2
5. Łazienka - 3,94 m2
6. Pokój - 9,15 m2
MIESZKANIE II:
7. Przedsionek - 3,70 m2
8. Salon + aneks kuchenny- 21,05 m2
9. Łazienka - 3,94 m2
10. Pokój - 9,15 m2

SEGMENT "B" :  93,04 m2
11. Wiatrołap - 3,87 m2
12. Kl. schodowa - 13,49 m2
MIESZKANIE III:
13. Przedsionek - 3,70 m2
14. Salon + aneks kuchenny- 21,05 m2
15. Łazienka - 3,94 m2
16. Pokój - 9,15 m2
MIESZKANIE IV:
17. Przedsionek - 3,70 m2
18. Salon + aneks kuchenny- 21,05 m2
19. Łazienka - 3,94 m2
20. Pokój - 9,15 m2

SEGMENT "C" :  93,04 m2
21. Wiatrołap - 3,87 m2
22. Kl. schodowa - 13,49 m2
MIESZKANIE V:
23. Przedsionek - 3,70 m2
24. Salon + aneks kuchenny- 21,05 m2
25. Łazienka - 3,94 m2
26. Pokój - 9,15 m2
MIESZKANIE VI:
27. Przedsionek - 3,70 m2
28. Salon + aneks kuchenny- 21,05 m2
29. Łazienka - 3,94 m2
30. Pokój - 9,15 m2

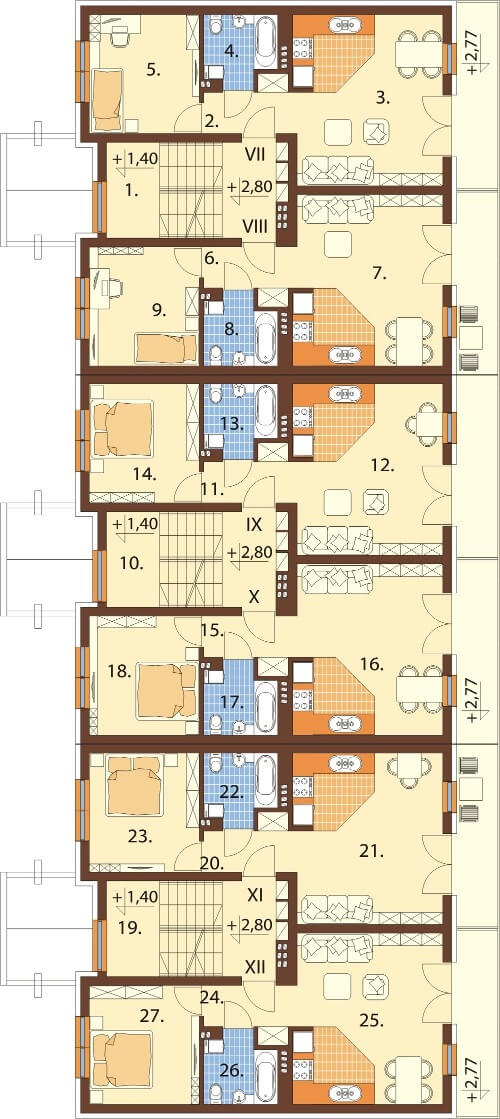

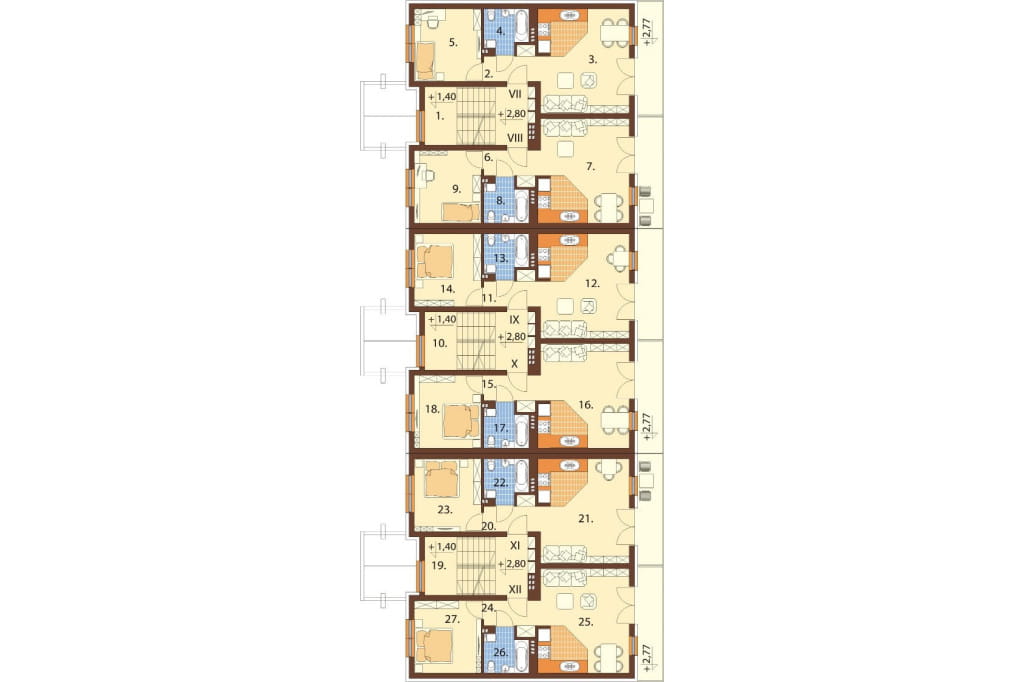

Rzut pierwszego piętra

Rzut pierwszego piętra

Rzut pierwszego piętra
I PIĘTRO
SEGMENT "A" :  92,59 m2
1. Kl. schodowa - 13,49 m2
MIESZKANIE VII:
2. Przedsionek - 3,70 m2
3. Salon + aneks kuchenny- 21,05 m2
4. Łazienka - 3,94 m2
5. Pokój - 10,86 m2
MIESZKANIE VIII:
6. Przedsionek - 3,70 m2
7. Salon + aneks kuchenny- 21,05 m2
8. Łazienka - 3,94 m2
9. Pokój - 10,86 m2

SEGMENT "B" :  92,59 m2
10. Kl. schodowa - 13,49 m2
MIESZKANIE IX:
11. Przedsionek - 3,70 m2
12. Salon + aneks kuchenny- 21,05 m2
13. Łazienka - 3,94 m2
14. Pokój - 10,86 m2
MIESZKANIE X:
15. Przedsionek - 3,70 m2
16. Salon + aneks kuchenny- 21,05 m2
17. Łazienka - 3,94 m2
18. Pokój - 10,86 m2

SEGMENT "C" :  92,59 m2
19. Kl. schodowa - 13,49 m2
MIESZKANIE XI:
20. Przedsionek - 3,70 m2
21. Salon + aneks kuchenny- 21,05 m2
22. Łazienka - 3,94 m2
23. Pokój - 10,86 m2
MIESZKANIE XII:
24. Przedsionek - 3,70 m2
25. Salon + aneks kuchenny- 21,05 m2
26. Łazienka - 3,94 m2
37. Pokój - 10,86 m2

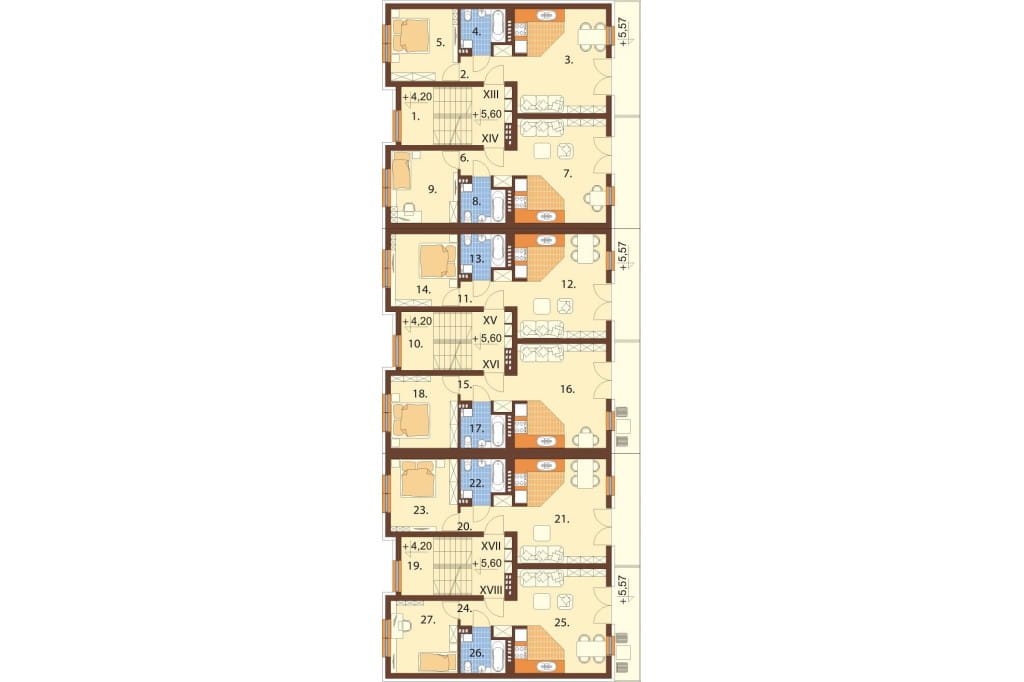

Rzut drugiego piętra

Rzut drugiego piętra

Rzut drugiego piętra
II PIĘTRO
SEGMENT "A" :  92,59 m2
1. Kl. schodowa - 13,49 m2
MIESZKANIE XIII:
2. Przedsionek - 3,70 m2
3. Salon + aneks kuchenny- 21,05 m2
4. Łazienka - 3,94 m2
5. Pokój - 10,86 m2
MIESZKANIE XIV:
6. Przedsionek - 3,70 m2
7. Salon + aneks kuchenny- 21,05 m2
8. Łazienka - 3,94 m2
9. Pokój - 10,86 m2

SEGMENT "B" :  92,59 m2
10. Kl. schodowa - 13,49 m2
MIESZKANIE XV:
11. Przedsionek - 3,70 m2
12. Salon + aneks kuchenny- 21,05 m2
13. Łazienka - 3,94 m2
14. Pokój - 10,86 m2
MIESZKANIE XVI:
15. Przedsionek - 3,70 m2
16. Salon + aneks kuchenny- 21,05 m2
17. Łazienka - 3,94 m2
18. Pokój - 10,86 m2

SEGMENT "C" :  92,59 m2
19. Kl. schodowa - 13,49 m2
MIESZKANIE XVII:
20. Przedsionek - 3,70 m2
21. Salon + aneks kuchenny- 21,05 m2
22. Łazienka - 3,94 m2
23. Pokój - 10,86 m2
MIESZKANIE XVIII:
24. Przedsionek - 3,70 m2
25. Salon + aneks kuchenny- 21,05 m2
26. Łazienka - 3,94 m2
37. Pokój - 10,86 m2

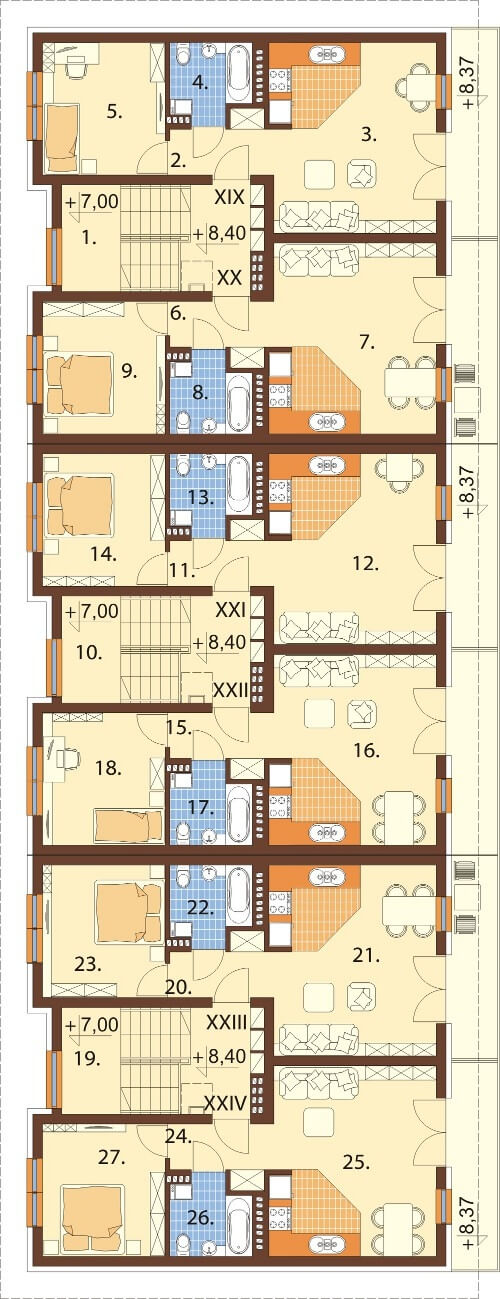

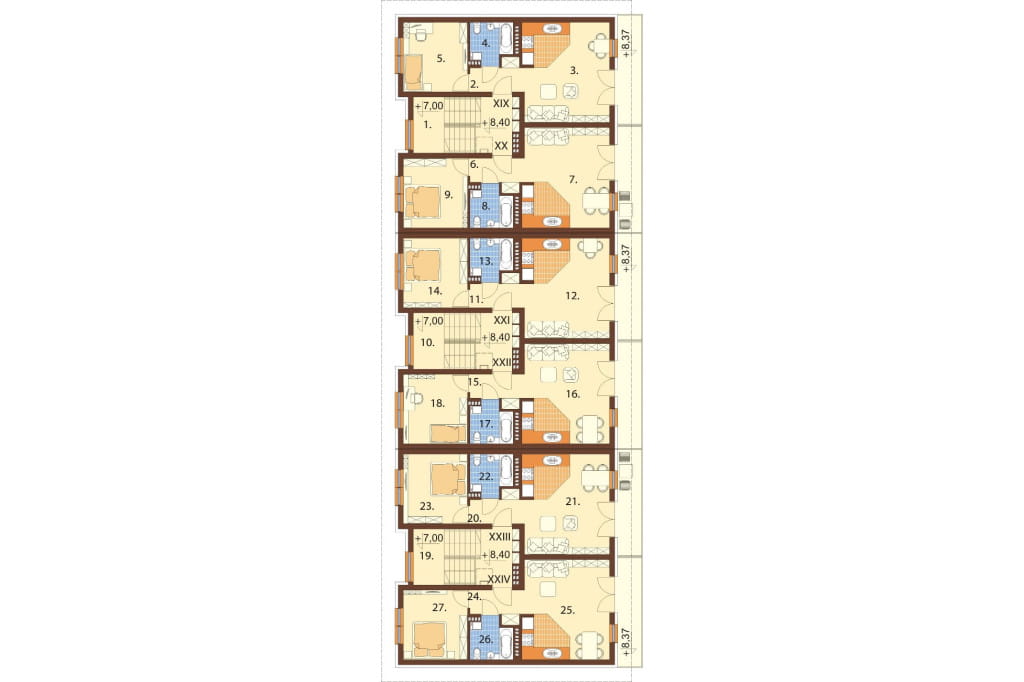

Rzut trzeciego piętra

Rzut trzeciego piętra

Rzut trzeciego piętra
III PIĘTRO
SEGMENT "A" :  91,45 m2
1. Kl. schodowa - 11,35 m2
MIESZKANIE XIX:
2. Przedsionek - 3,70 m2
3. Salon + aneks kuchenny- 21,05 m2
4. Łazienka - 3,94 m2
5. Pokój - 10,86 m2
MIESZKANIE XX:
6. Przedsionek - 3,70 m2
7. Salon + aneks kuchenny- 21,05 m2
8. Łazienka - 3,94 m2
9. Pokój - 10,86 m2

SEGMENT "B" :  91,45 m2
10. Kl. schodowa - 11,35 m2
MIESZKANIE XXI:
11. Przedsionek - 3,70 m2
12. Salon + aneks kuchenny- 21,05 m2
13. Łazienka - 3,94 m2
14. Pokój - 10,86 m2
MIESZKANIE XXII:
15. Przedsionek - 3,70 m2
16. Salon + aneks kuchenny- 21,05 m2
17. Łazienka - 3,94 m2
18. Pokój - 10,86 m2

SEGMENT "C" :  91,45 m2
19. Kl. schodowa - 11,35 m2
MIESZKANIE XXIII:
20. Przedsionek - 3,70 m2
21. Salon + aneks kuchenny- 21,05 m2
22. Łazienka - 3,94 m2
23. Pokój - 10,86 m2
MIESZKANIE XXIV:
24. Przedsionek - 3,70 m2
25. Salon + aneks kuchenny- 21,05 m2
26. Łazienka - 3,94 m2
37. Pokój - 10,86 m2

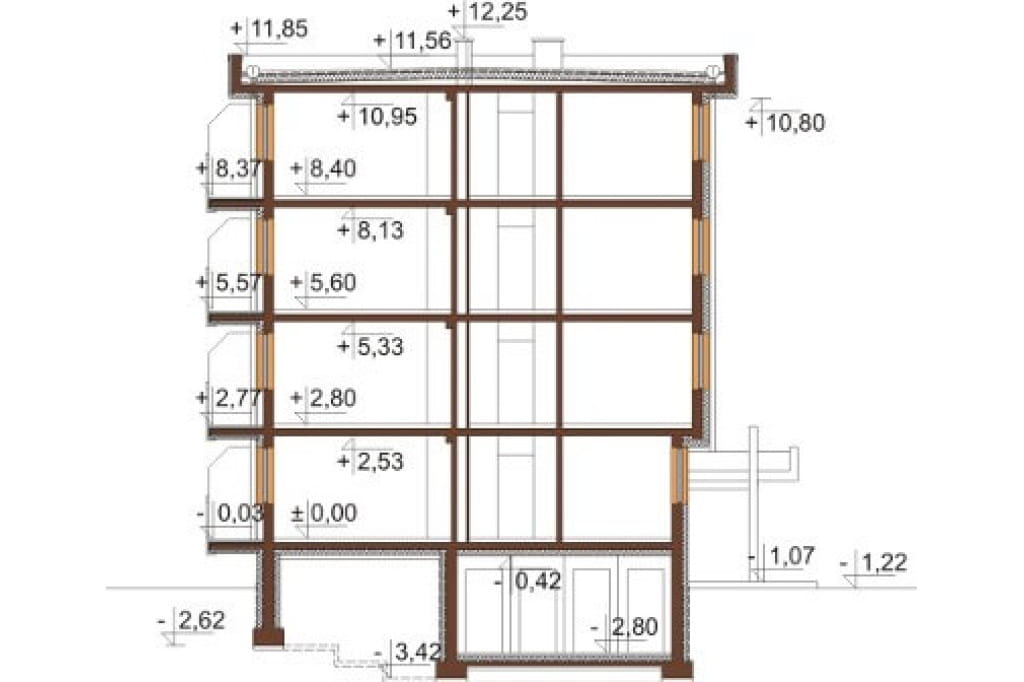

Przekrój

Przekrój

Przekrój
A-A

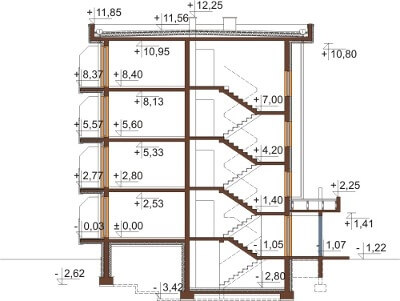

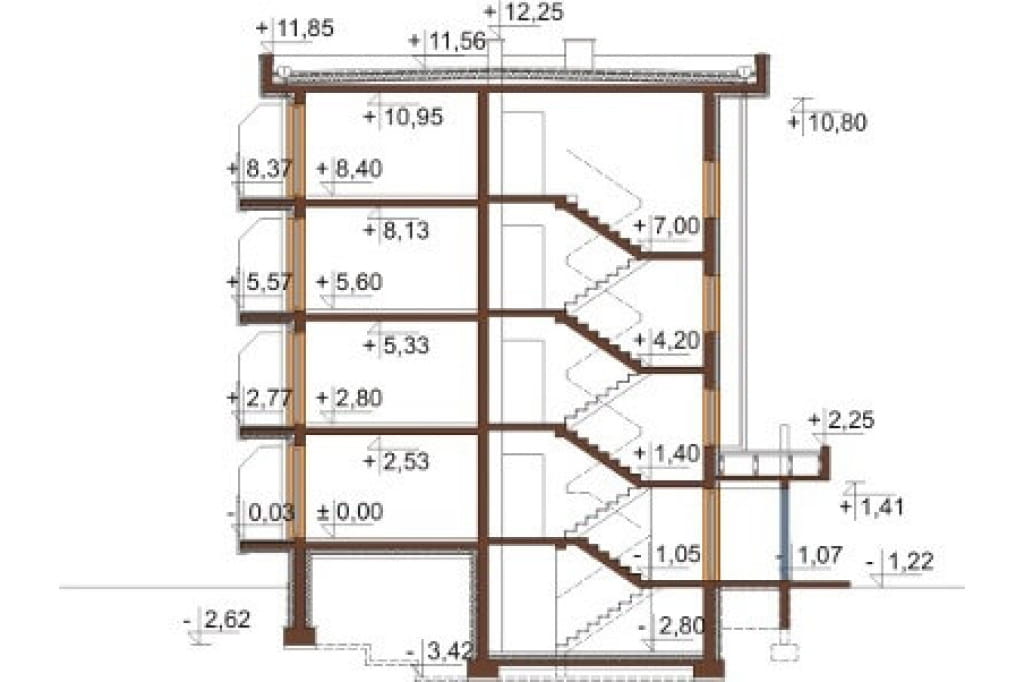

Przekrój
B-B

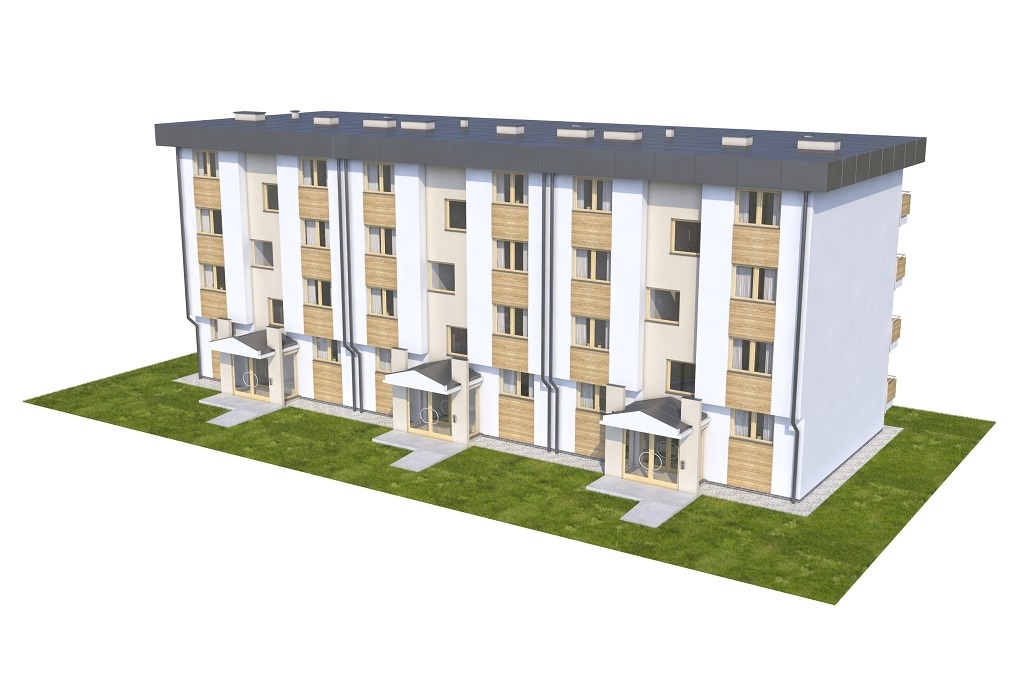

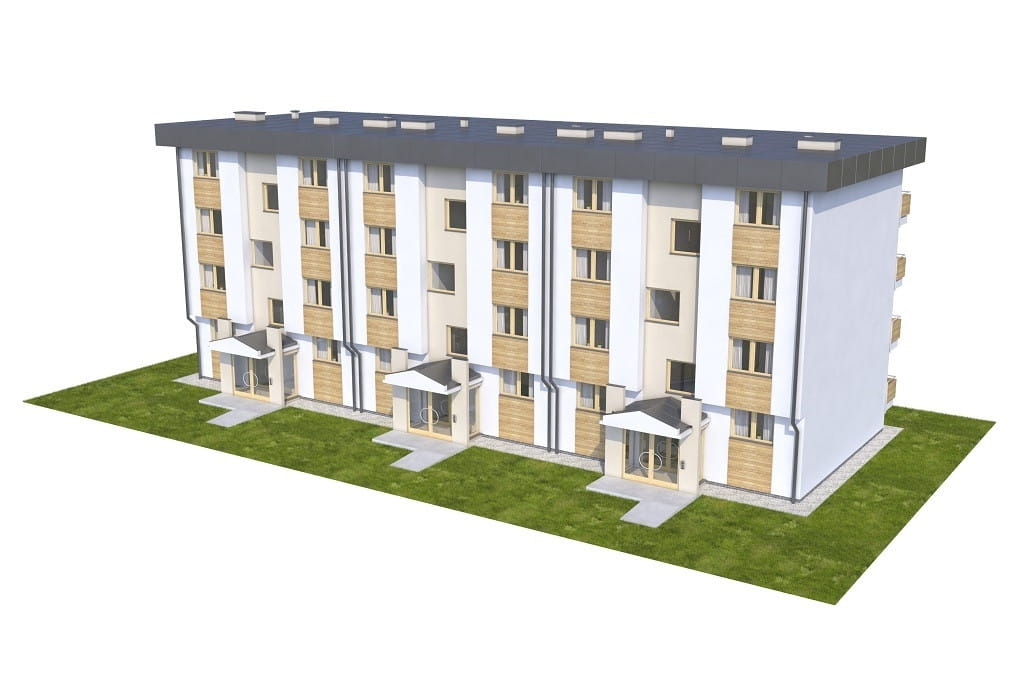

Model 3D

Model 3D

Model 3D
Elewacje

Elewacje

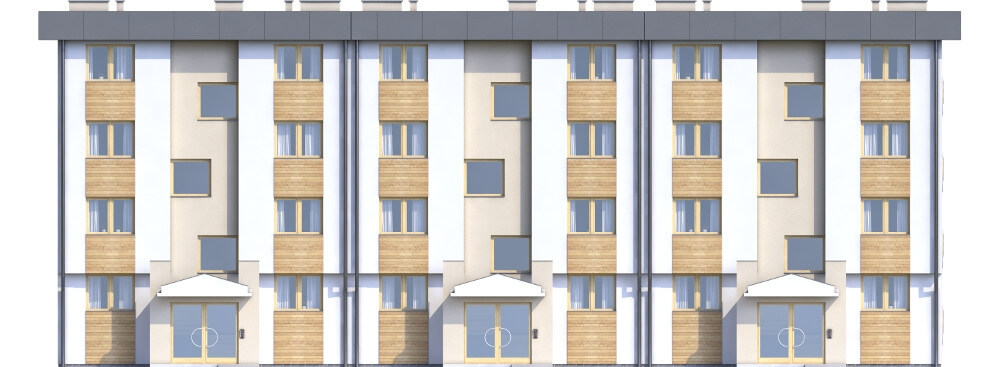

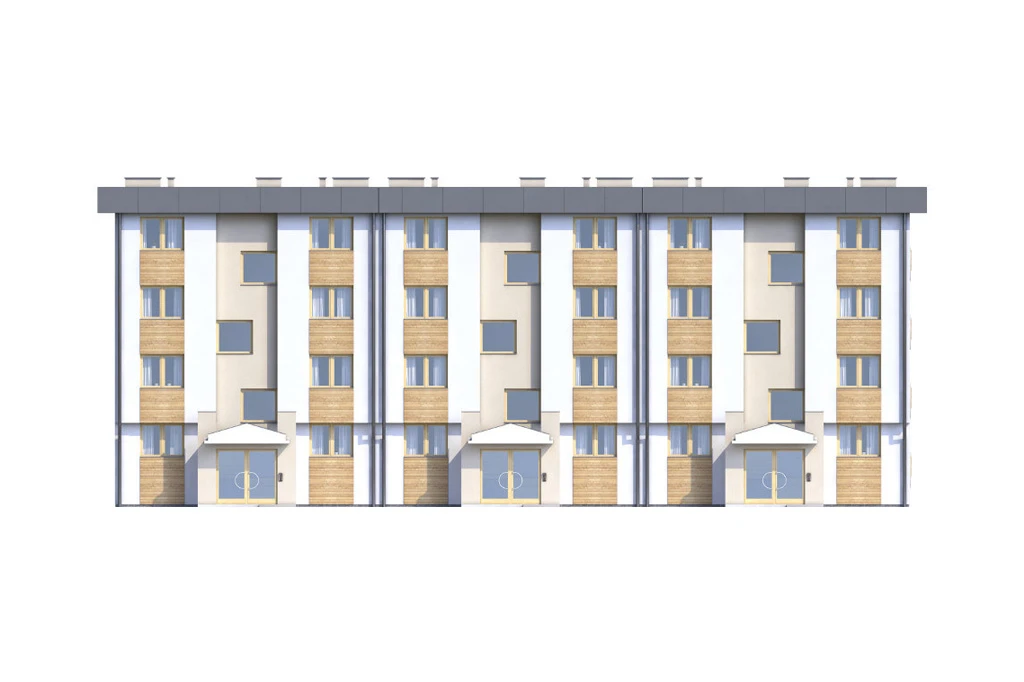

Elewacja frontowa
Elewacja frontowa

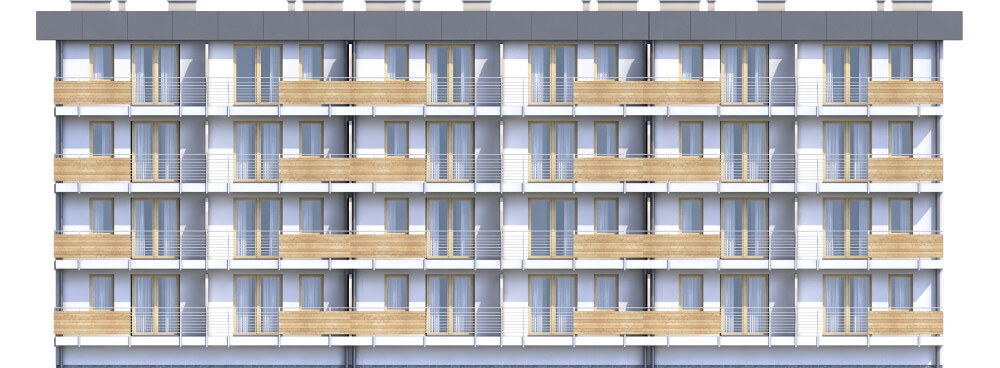

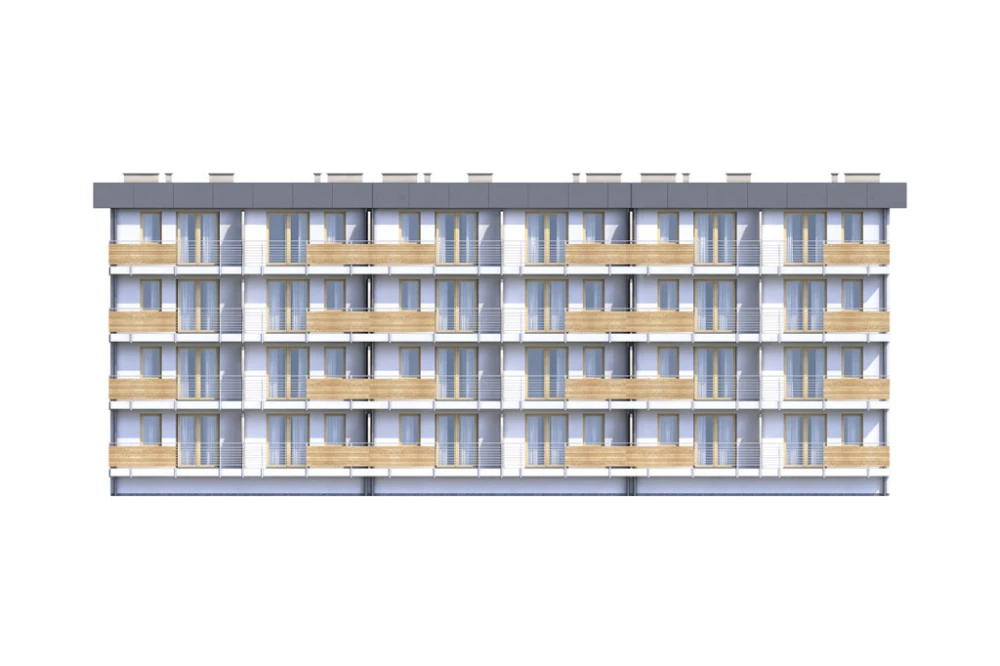

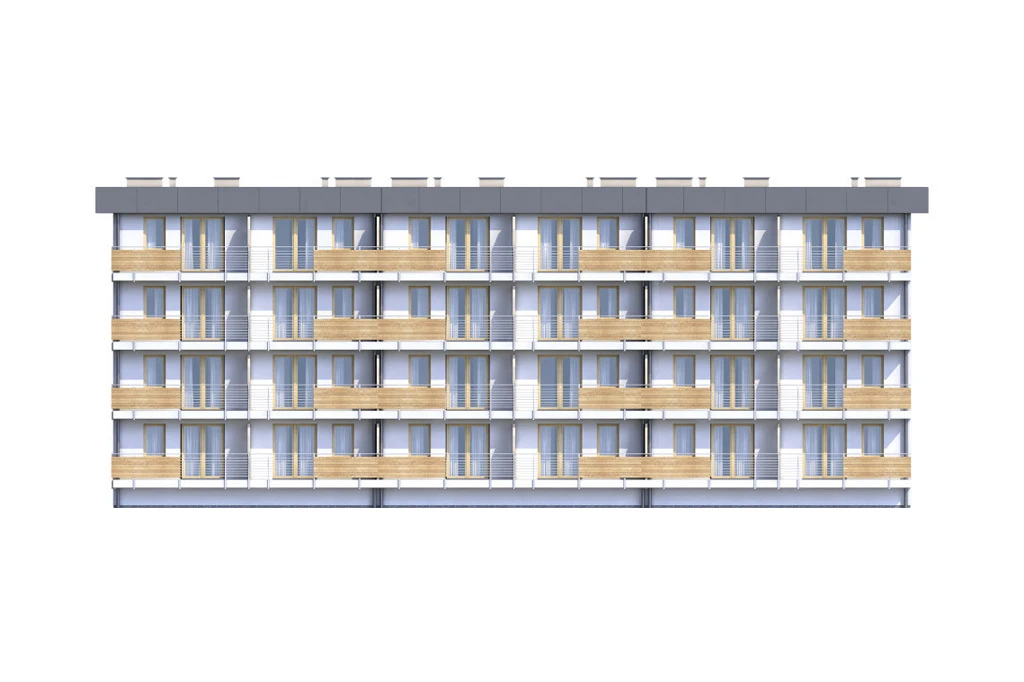

Elewacja ogrodowa
Elewacja ogrodowa

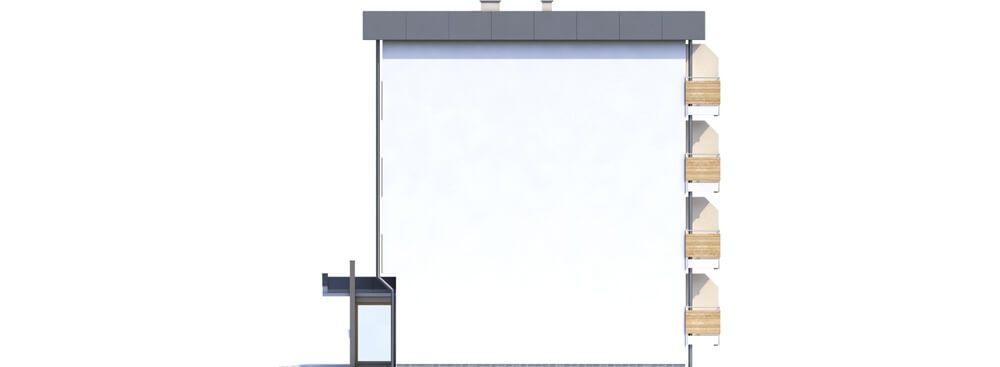

Elewacja boczna
Elewacja boczna

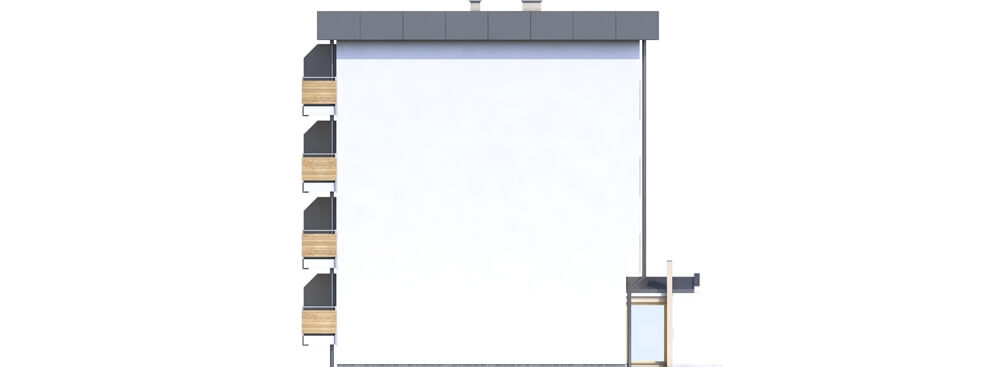

Elewacja boczna
Elewacja boczna
Informacje podstawowe

Informacje podstawowe

Projekt budynku wielorodzinnego L-6590 Budynek składa się z trzech segmentów po 8 mieszkań, częściowo podpiwniczony

Technologia tradycyjna. Ściany zewnętrzne: pustak ceramiczny 25cm, styropian 15 cm, tynk zewnętrzny.
Stropy w budynku: żelbetowe.
Kąt nachylenia dachu: 2.5-3°.
Ogrzewanie: zewnętrzne zródło ciepła - ciepło z ciepłowni
Program I segmentu: Klatka schodowa z korytarzem, osiem mieszkań jednopokojowych ( w kazzdym z nich: pokój dzienny z aneksem kuchennym, łazienka, sypialnia).
W piwnicach segmentu znajdują się komórki lokatorskie.

DO POWIERZCHNI UŻYTKOWEJ WLICZONO PIWNICE.

Do tego projektu posiadamy również wersję z pełnym podpiwniczeniem oraz ścianami z bloczków silikatowych 24 cm o symbolu DM-6590B

Koszty budowy sprawdź >>

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk,

Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.

Projekt ten nie wymaga pozwolenia na budowę i może być budowany na zgłoszenie zgodnie ze znowelizowanym Prawem Budowlanym obowiązującym od 3.01.2022 roku czytaj więcej >>

Zawartość projektu

Zawartość projektu sprawdź szczegóły >>

Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:

  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, cwu)
  • projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
  • kosztorys inwestorski budowlany z pełnym przedmiarem robót
  • zestawienie materiałów budowlanych
  • projektowana charakterystyka energetyczna
  • zgoda na zmiany w projekcie

Parametry projektu

Ogólne kategorie, do których należy ten projekt

  • Powierzchnia mieszkalna (m²) 1000 - 2000
  • Powierzchnia użytkowa (m²) 1000 - 2000
  • Powierzchnia zabudowy (m²) 300 - 500
  • Kąt nachylenia dachu (°) 0 - 5
  • Szerokość działki/krótszy bok (m) 20 - 25
  • Wysokość budynku (m) 12 - 15

Podstawowe parametry projektu

  • Powierzchnia mieszkalna (m²) 1109.01
  • Powierzchnia użytkowa (m²) 1253.33
  • Powierzchnia zabudowy (m²) 372.05
  • Szerokość budynku/krótszy bok (m) 12.29
  • Długość budynku/dłuższy bok (m) 32.53
  • Wysokość budynku (m) 13.07
  • Szerokość działki/krótszy bok (m) 20.29
  • Kąt nachylenia dachu (°) 2.5°-3°
  • Rodzaj dachu płaski
  • Piwnica podpiwniczony
  • Garaż bez garażu
  • Poddasze piętro

Uzupełniające parametry projektu

  • Rodzaj technologii* tradycyjna
  • Kubatura (m³) 5216.45
  • Liczba kondygnacji pow. 4
  • Rodzaj ogrzewania sieć ciepłownicza
  • Wskaźnik energii pierwotnej (kWh/(m²·rok)) 50.50
  • Liczba pomieszczeń 146
  • Liczba łazienek (bez WC) 21 - 30

* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.

Darmowe dodatki do projektu

Szanowni Państwo, podzielcie się swoją opinią o naszej firmie w googlach lub na facebooku i przyślijcie nam informację o jej umieszczeniu a otrzymacie całkowicie za darmo pakiet bezpłatnych dodatków. Informacje o umieszczeniu prosimy przesyłać na adres gratisy@kbprojekt.pl
Pakiet bezpłatnych dodatków zawiera:
  • 10 stylowych projektów ogrodzeń
  • 10 projektów śmietników
  • 5 projektów grilli z funkcją rusztu, kominka i wędzarni
  • 6 projektów oczek wodnych
  • 6 projektów altan
  • 4 projekty huśtawek ogrodowych
  • 4 projekty bud dla psów
  • 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
  • 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
  • projekt przydomowej elektrowni wiatrowej
  • schemat instalacji fotowoltaicznej
  • projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
  • zgoda na wszelkie zmiany i adaptacje

Producentem projektu jest:

KB Projekt biuro architektoniczne
KB Projekt Biuro Architektoniczne
ul. Cystersów 7B, 31-553 Kraków
e-mail: kbprojekt@kbprojekt.pl
tel. 12 414 35 06

Pomocne informacje

Chcesz wprowadzić zmiany w tym projekcie?

Możemy dostosować go do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom otwórz formularz >>

Chcesz dostosować ten projekt we własnym zakresie?

Sprawdź jakie zmiany są nieistotne czyli takie, ktore możesz wprowadzić na etapie budowy zobacz szczegóły >>

Nie możesz znaleźć odpowiedniego projektu?

Chętnie pomożemy. Zadzwoń do nas 12 410 49 70 lub skorzystaj z formularza kontaktowego dostępnego tutaj >>

Szukasz projektu dopasowanego do Twoich potrzeb?

Sprawdź naszą ofertę na projekty domów na indywidualne zamówienie w niezwykle atrakcyjnej cenie zobacz szczegóły >>

Potrzebujesz adaptacji projektu lub pomocy w załatwieniu formalności związanych z budową?

Nasze biuro architektoniczne oferuje pomoc w uzyskaniu pozwolenia na budowę a także wykonuje adaptacje projektów na terenie całej Polski zobacz szczegóły >>

Szukasz sprawdzonego kierownika budowy?

Oferujemy usługi naszych uprawnionych kierowników budowy, którzy przeprowadzą Cię przez cały proces budowlany, od uzyskania pozwolenia na budowę po finalne odbiory zobacz szczegóły >>

Opinie o tym projekcie

Liczba ocen: 0
Oceń i opisz
