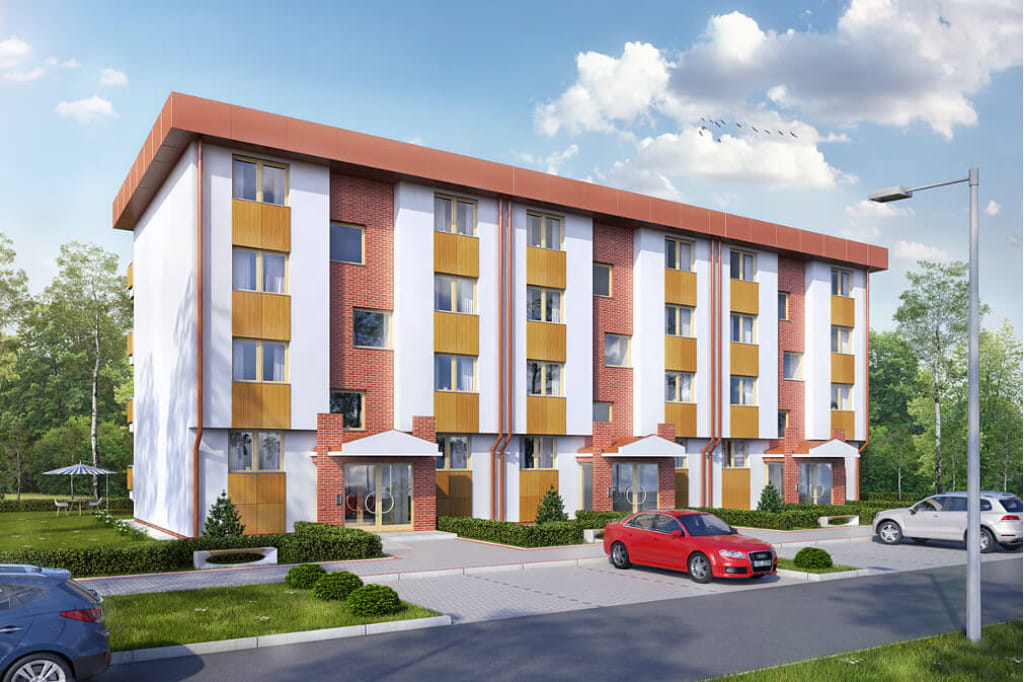

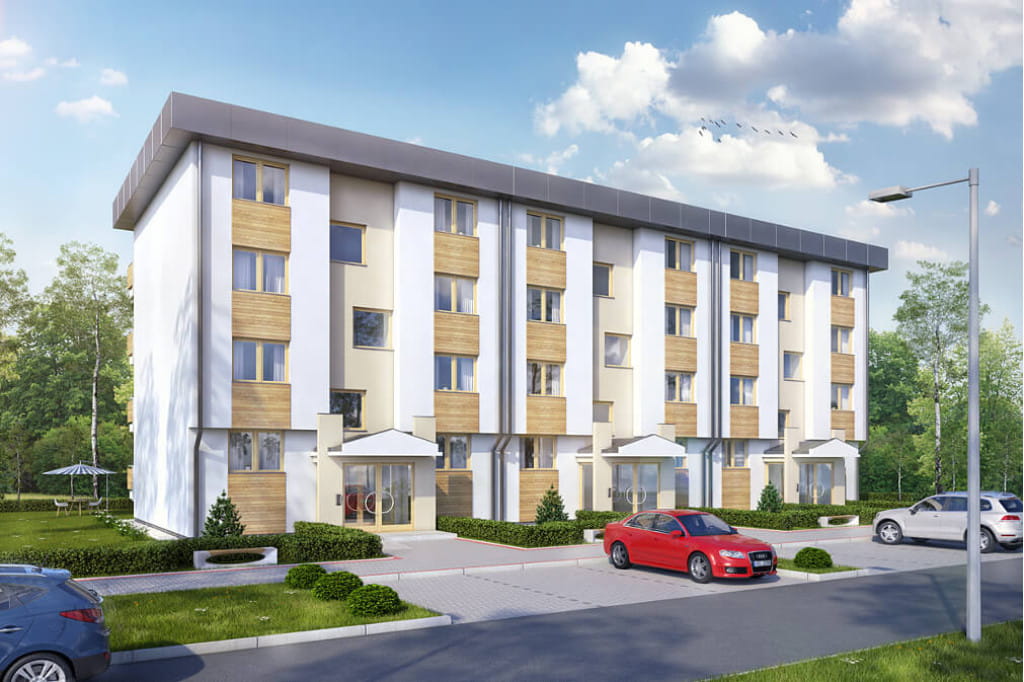

Prezentacja projektu

Opis projektu

Powierzchnia użytkowa: 1253,33 m². Budynek składa się z trzech Segmentów po 8 mieszkań, częściowo podpiwniczony.

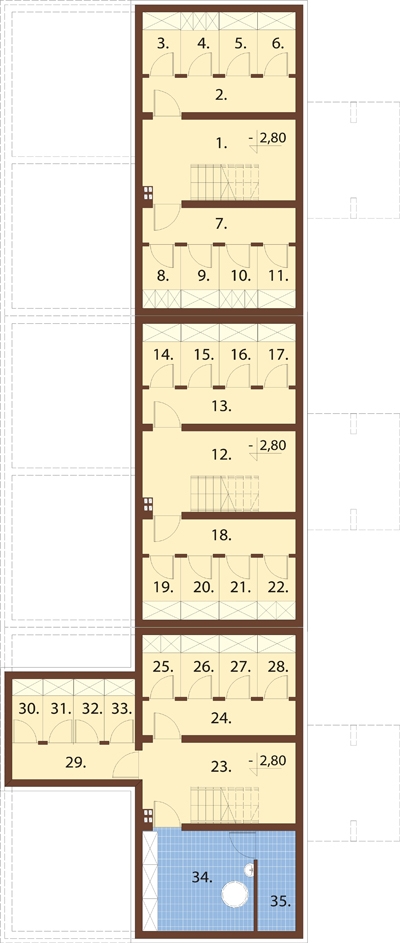

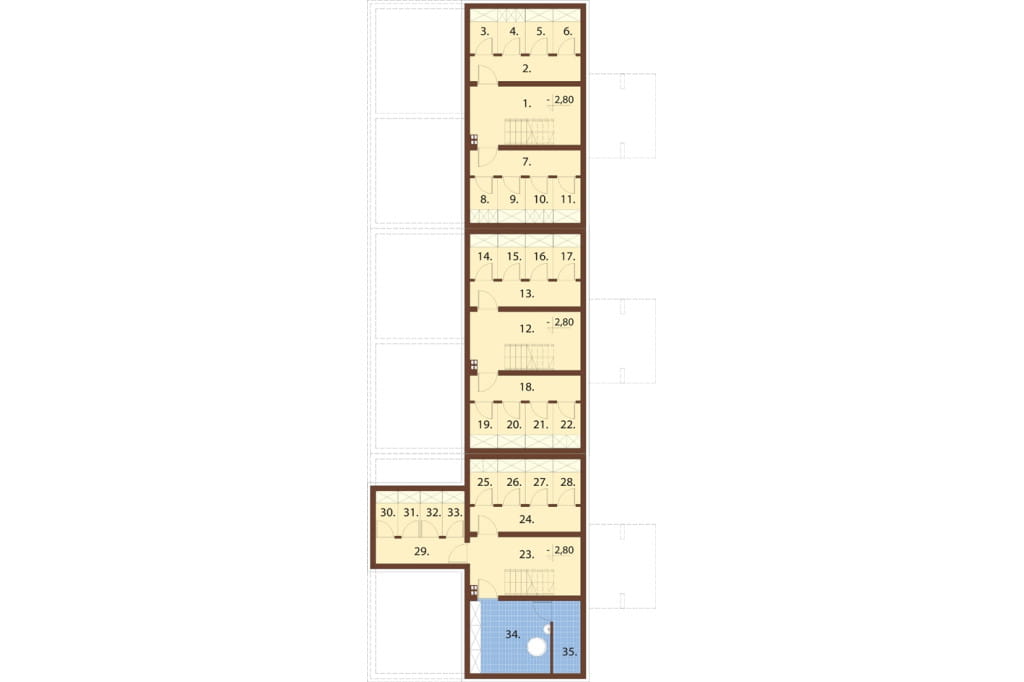

Rzut piwnicy

Piwnica:

Segment "A": 43,41 / 48,11 m²

1. Kl. schodowa 9,61 / 14,31 m²
2. Korytarz 6,10 m²
3. Komórka lokatorska 2,70 m²
4. Komórka lokatorska 2,70 m²
5. Komórka lokatorska 2,70 m²
6. Komórka lokatorska 2,70 m²
7. Korytarz 6,10 m²
8. Komórka lokatorska 2,70 m²
9. Komórka lokatorska 2,70 m²
10. Komórka lokatorska 2,70 m²
11. Komórka lokatorska 2,70 m²

Segment "B": 43,41 / 48,11 m²
12. Kl. schodowa 9,61 / 14,31 m²
13. Korytarz 6,10 m²
14. Komórka lokatorska 2,70 m²
15. Komórka lokatorska 2,70 m²
16. Komórka lokatorska 2,70 m²
17. Komórka lokatorska 2,70 m²
18. Korytarz 6,10 m²
19. Komórka lokatorska 2,70 m²
20. Komórka lokatorska 2,70 m²
21. Komórka lokatorska 2,70 m²
22. Komórka lokatorska 2,70 m²

Segment "C": 57,50 / 62,20 m²

23. Kl. schodowa 9,61 / 14,31 m²
24. Korytarz 6,10 m²
25. Komórka lokatorska 2,70 m²
26. Komórka lokatorska 2,70 m²
27. Komórka lokatorska 2,70 m²
28. Komórka lokatorska 2,70 m²
29. Korytarz 4,88 m²
30. Komórka lokatorska 2,16 m²
31. Komórka lokatorska 2,16 m²
32. Komórka lokatorska 2,16 m²
33. Komórka lokatorska 2,16 m²
34. Pomieszczenie techniczne 13,07 m²
35. Pomieszczenie techniczne 4,40 m²

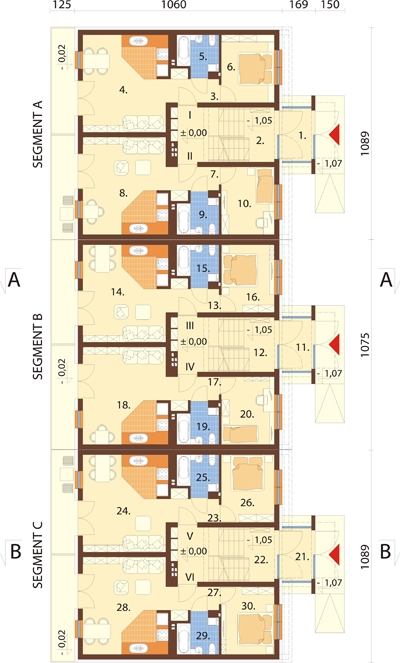

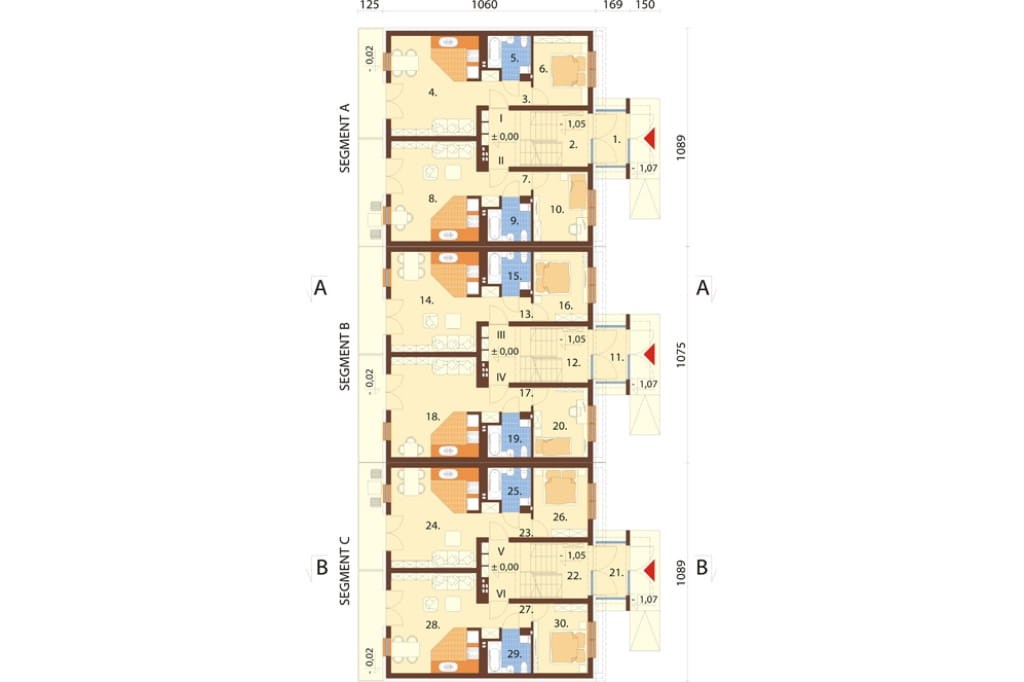

Rzut parteru

Parter:

Segment "A": 93,04 m²

1. Wiatrołap 3,87 m²
2. Kl. schodowa 13,49 m²

Mieszkanie I:
3. Przedsionek 3,70 m²
4. Salon + aneks kuchenny 21,05 m²
5. Łazienka 3,94 m²
6. Pokój 9,15 m²

Mieszkanie II:
7. Przedsionek 3,70 m²
8. Salon + aneks kuchenny 21,05 m²
9. Łazienka 3,94 m²
10. Pokój 9,15 m²

Segment "B": 93,04 m²

11. Wiatrołap 3,87 m²
12. Kl. schodowa 13,49 m²

Mieszkanie III:
13. Przedsionek 3,70 m²
14. Salon + aneks kuchenny 21,05 m²
15. Łazienka 3,94 m²
16. Pokój 9,15 m²

Mieszkanie IV:
17. Przedsionek 3,70 m²
18. Salon + aneks kuchenny 21,05 m²
19. Łazienka 3,94 m²
20. Pokój 9,15 m²

Segment "C": 93,04 m²

21. Wiatrołap 3,87 m²
22. Kl. schodowa 13,49 m²

Mieszkanie V:
23. Przedsionek 3,70 m²
24. Salon + aneks kuchenny 21,05 m²
25. Łazienka 3,94 m²
26. Pokój 9,15 m²

Mieszkanie VI:
27. Przedsionek 3,70 m²
28. Salon + aneks kuchenny 21,05 m²
29. Łazienka 3,94 m²
30. Pokój 9,15 m²

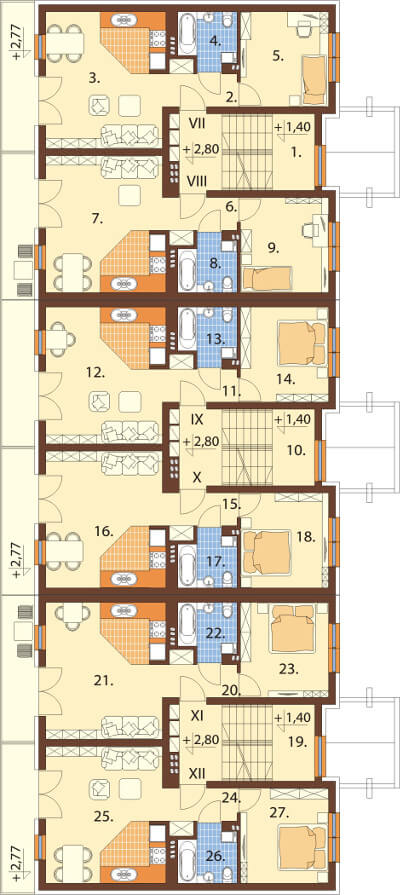

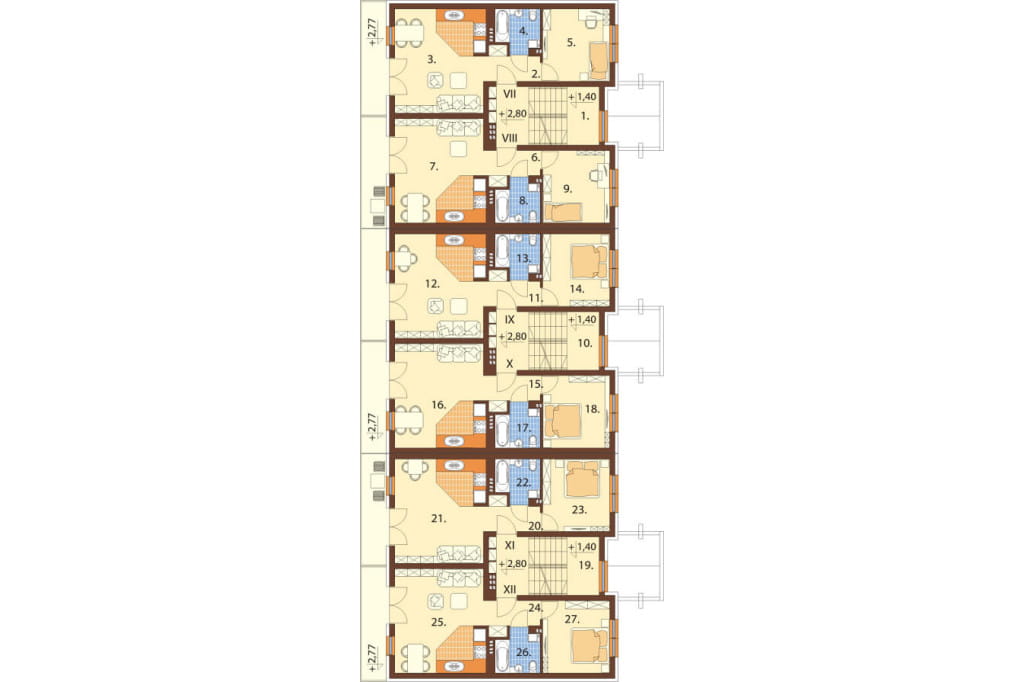

Rzut pierwszego piętra

I Piętro:

Segment "A": 92,59 m²

1. Kl. schodowa 13,49 m²

Mieszkanie VII:
2. Przedsionek 3,70 m²
3. Salon + aneks kuchenny 21,05 m²
4. Łazienka 3,94 m²
5. Pokój 10,86 m²

Mieszkanie VIII:
6. Przedsionek 3,70 m²
7. Salon + aneks kuchenny 21,05 m²
8. Łazienka 3,94 m²
9. Pokój 10,86 m²

Segment "B": 92,59 m²

10. Kl. schodowa 13,49 m²

Mieszkanie IX:
11. Przedsionek 3,70 m²
12. Salon + aneks kuchenny 21,05 m²
13. Łazienka 3,94 m²
14. Pokój 10,86 m²

Mieszkanie X:
15. Przedsionek 3,70 m²
16. Salon + aneks kuchenny 21,05 m²
17. Łazienka 3,94 m²
18. Pokój 10,86 m²

Segment "C": 92,59 m²

19. Kl. schodowa 13,49 m²

Mieszkanie XI:
20. Przedsionek 3,70 m²
21. Salon + aneks kuchenny 21,05 m²
22. Łazienka 3,94 m²
23. Pokój 10,86 m²

Mieszkanie XII:
24. Przedsionek 3,70 m²
25. Salon + aneks kuchenny 21,05 m²
26. Łazienka 3,94 m²
27. Pokój 10,86 m²

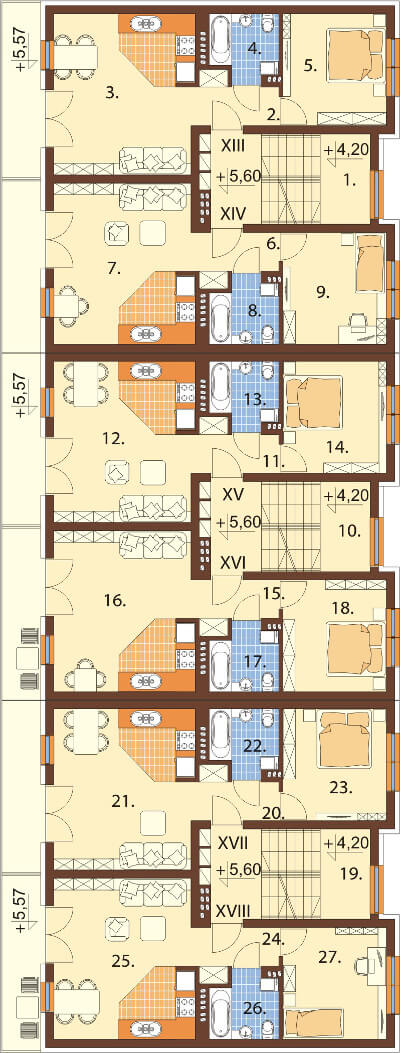

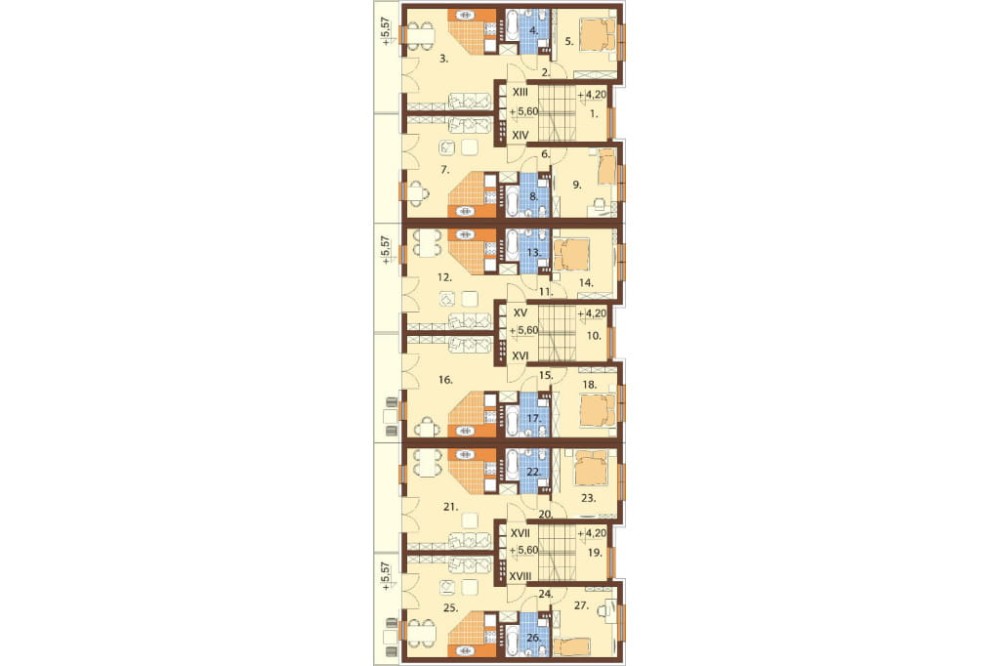

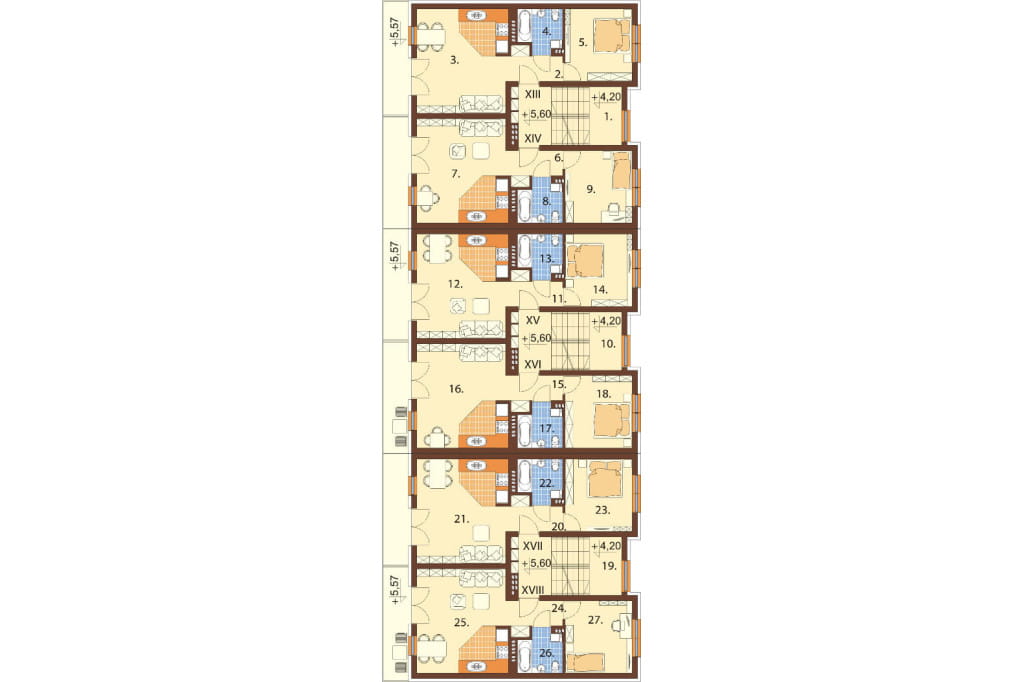

Rzut drugiego piętra

II Piętro

Segment "A": 92,59 m²

1. Kl. schodowa 13,49 m²

Mieszkanie XIII:
2. Przedsionek 3,70 m²
3. Salon + aneks kuchenny 21,05 m²
4. Łazienka 3,94 m²
5. Pokój 10,86 m²

Mieszkanie XIV:
6. Przedsionek 3,70 m²
7. Salon + aneks kuchenny 21,05 m²
8. Łazienka 3,94 m²
9. Pokój 10,86 m²

Segment "B": 92,59 m²

10. Kl. schodowa 13,49 m²

Mieszkanie XV:
11. Przedsionek 3,70 m²
12. Salon + aneks kuchenny 21,05 m²
13. Łazienka 3,94 m²
14. Pokój 10,86 m²

Mieszkanie XVI:
15. Przedsionek 3,70 m²
16. Salon + aneks kuchenny 21,05 m²
17. Łazienka 3,94 m²
18. Pokój 10,86 m²

Segment "C": 92,59 m²

19. Kl. schodowa 13,49 m²

Mieszkanie XVII:
20. Przedsionek 3,70 m²
21. Salon + aneks kuchenny 21,05 m²
22. Łazienka 3,94 m²
23. Pokój 10,86 m²

Mieszkanie XVIII:
24. Przedsionek 3,70 m²
25. Salon + aneks kuchenny 21,05 m²
26. Łazienka 3,94 m²
27. Pokój 10,86 m²

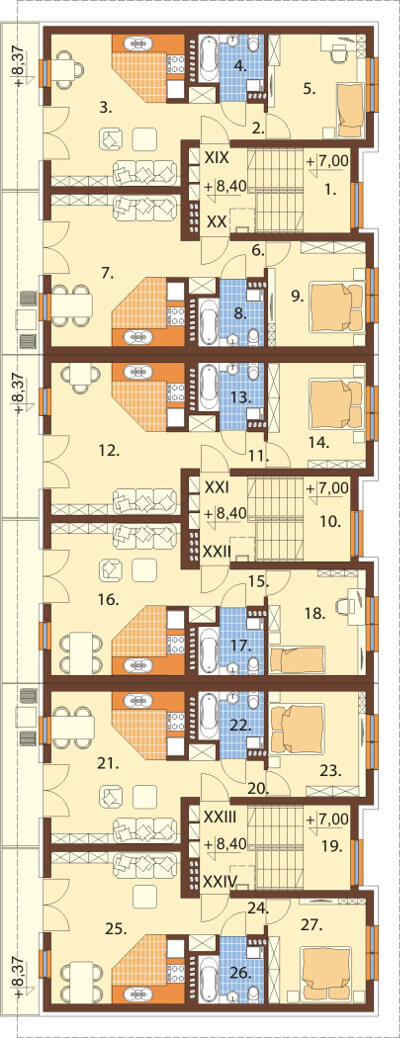

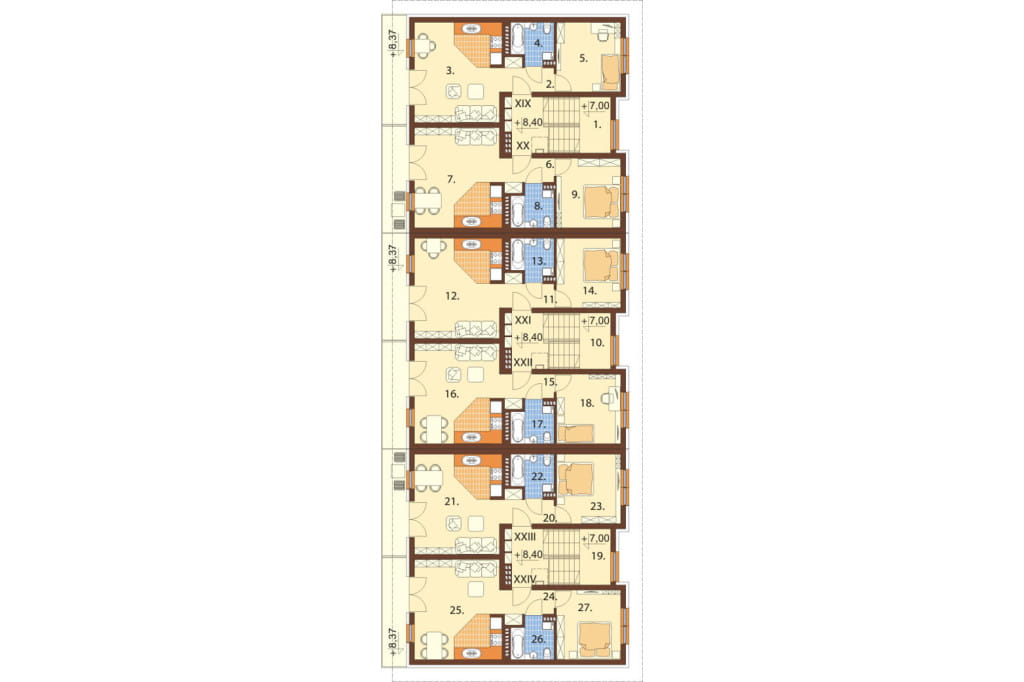

Rzut trzeciego piętra

III Piętro

Segment "A": 91,45 m²

1. Kl. schodowa 11,35 m²

Mieszkanie XIX:
2. Przedsionek 3,70 m²
3. Salon + aneks kuchenny 21,05 m²
4. Łazienka 3,94 m²
5. Pokój 10,86 m²

Mieszkanie XX:
6. Przedsionek 3,70 m²
7. Salon + aneks kuchenny 21,05 m²
8. Łazienka 3,94 m²
9. Pokój 10,86 m²

Segment "B": 91,45 m²

10. Kl. schodowa 11,35 m²

Mieszkanie XXI:
11. Przedsionek 3,70 m²
12. Salon + aneks kuchenny 21,05 m²
13. Łazienka 3,94 m²
14. Pokój 10,86 m²

Mieszkanie XXII:
15. Przedsionek 3,70 m²
16. Salon + aneks kuchenny 21,05 m²
17. Łazienka 3,94 m²
18. Pokój 10,86 m²

Segment "C": 91,45 m²

19. Kl. schodowa 11,35 m²

Mieszkanie XXIII:
20. Przedsionek 3,70 m²
21. Salon + aneks kuchenny 21,05 m²
22. Łazienka 3,94 m²
23. Pokój 10,86 m²

Mieszkanie XXIV:
24. Przedsionek 3,70 m²
25. Salon + aneks kuchenny 21,05 m²
26. Łazienka 3,94 m²
27. Pokój 10,86 m²

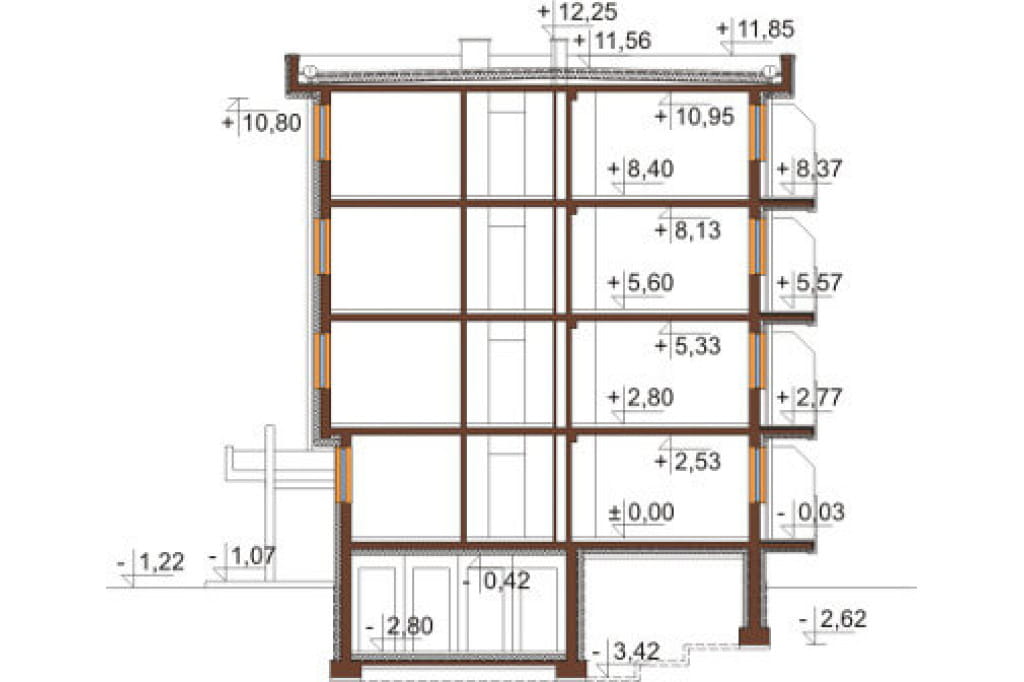

Przekrój

A-A

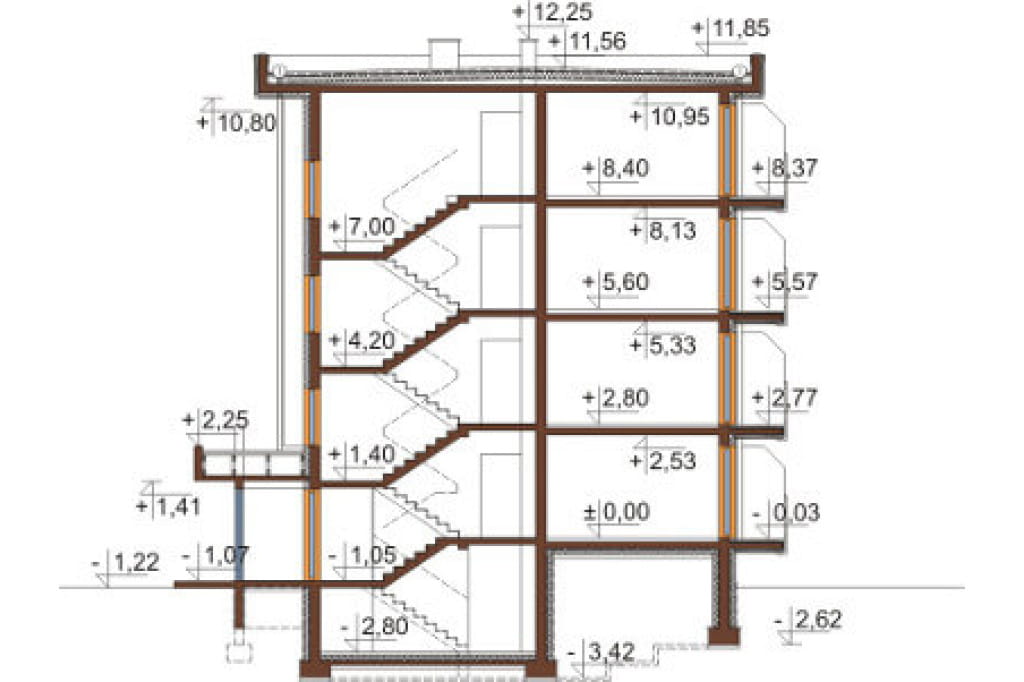

Projekt budynku wielorodzinnego DM-6590 - przekrój B-B

B-B

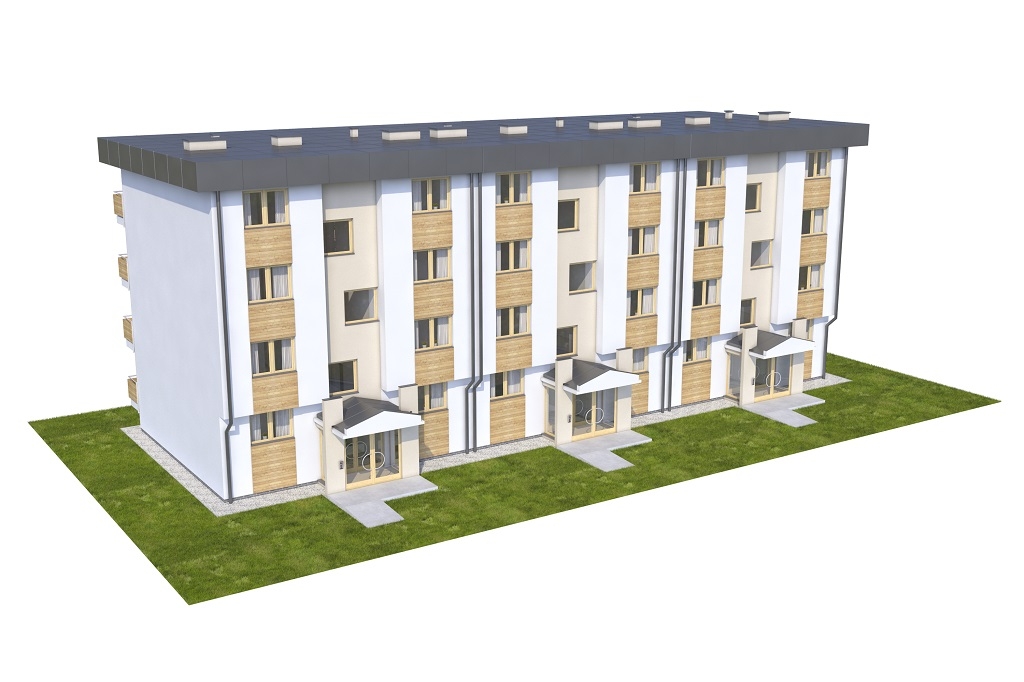

Model

Elewacje

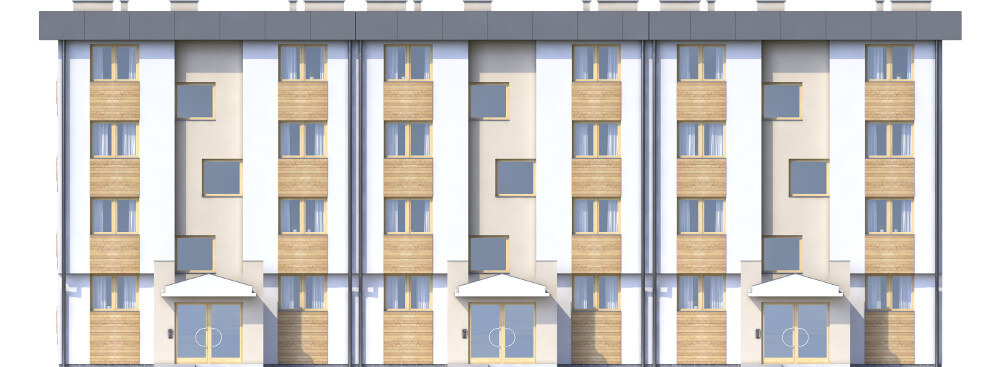

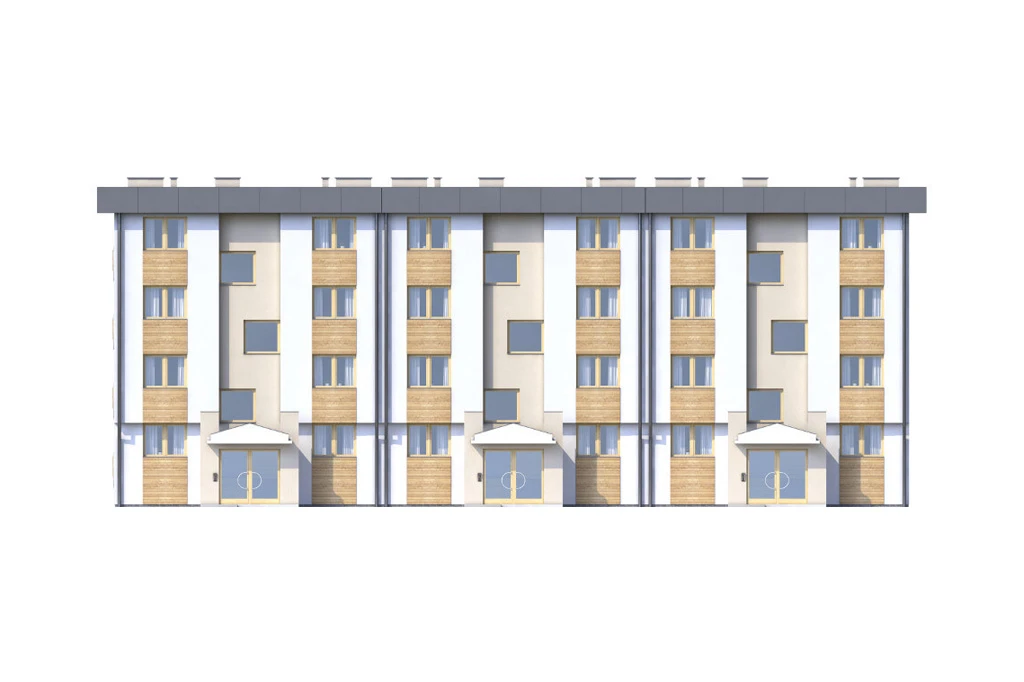

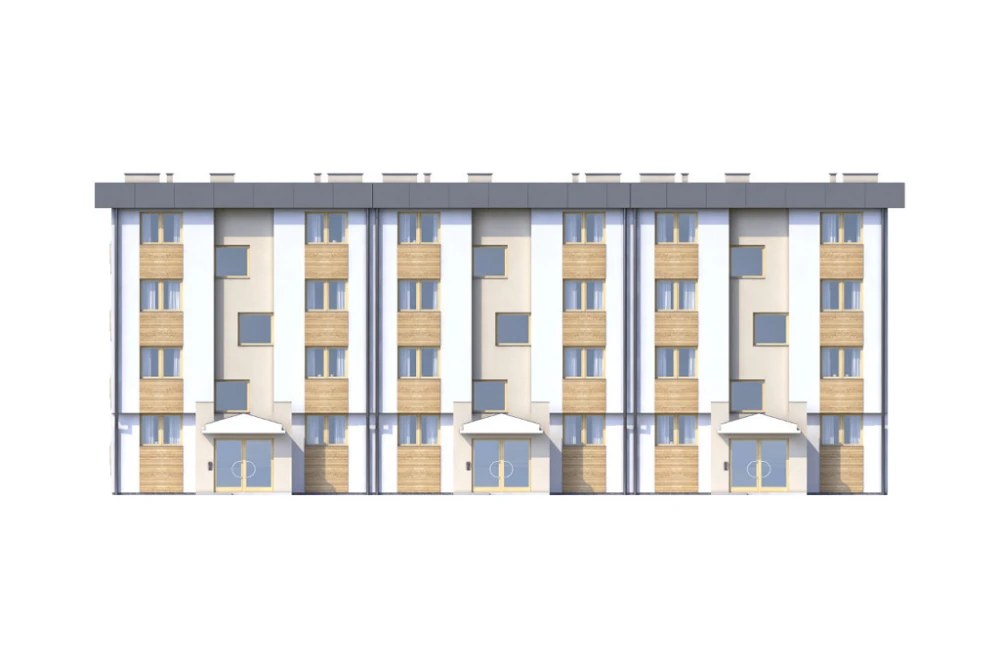

Elewacja frontowa

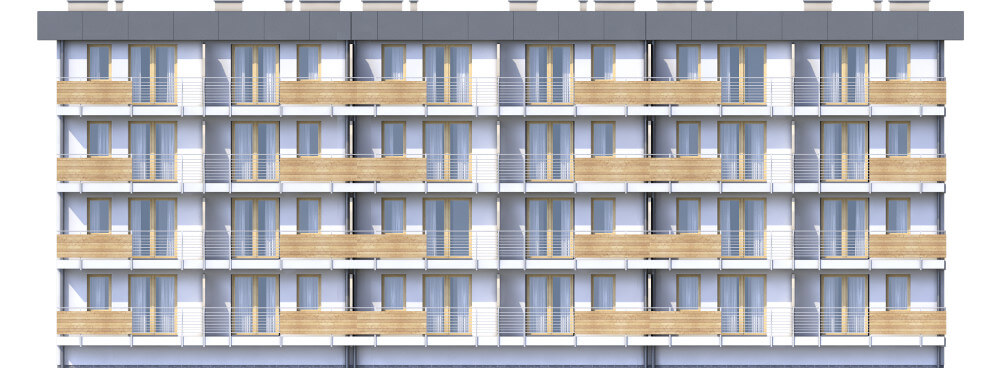

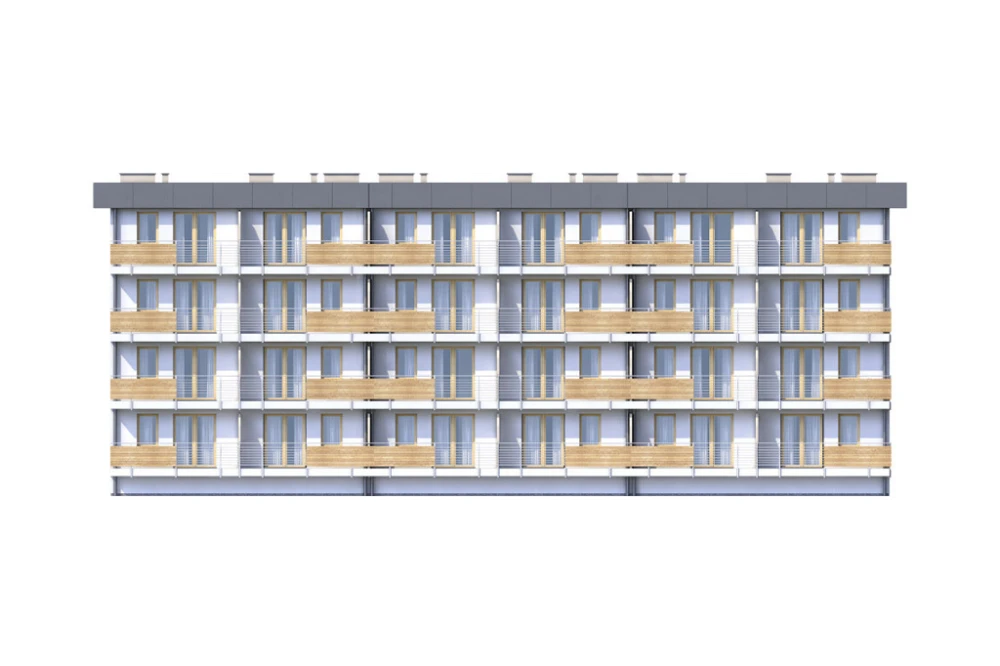

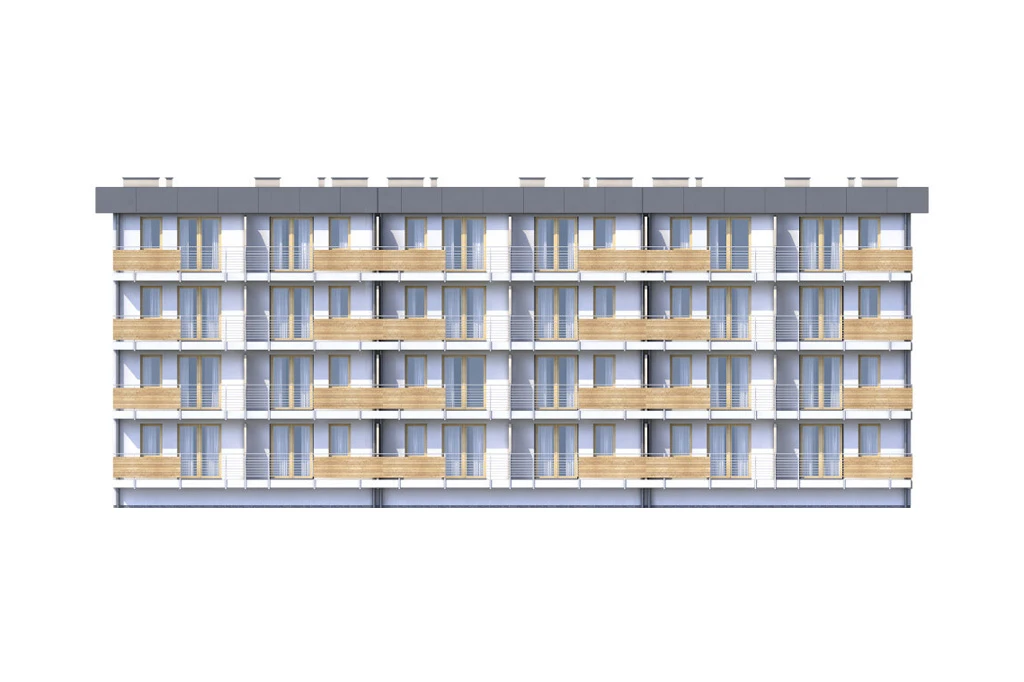

Elewacja ogrodowa

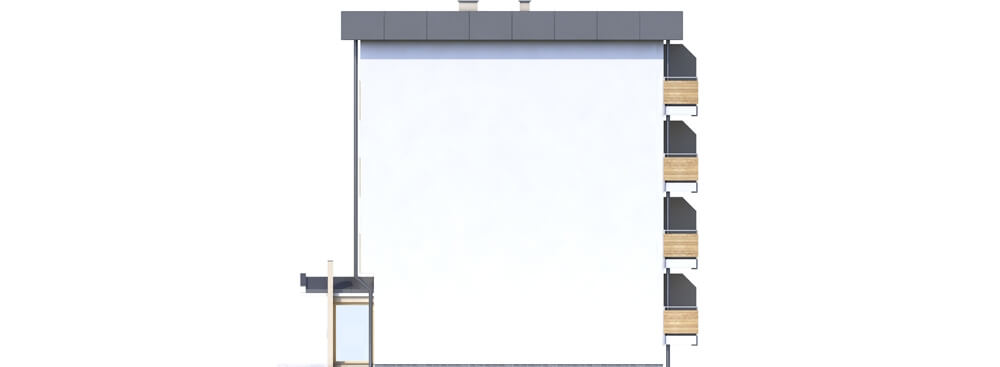

Elewacja lewa

Elewacja prawa

Informacje podstawowe

Technologia: tradycyjna

Ściany zewnętrzne: pustak ceramiczny 25 cm, styropian 15 cm, tynk zewnętrzny

Stropy w budynku: żelbetowe

Kąt nachylenia dachu: 1,4° - 1,7°

Ogrzewanie: zewnętrzne zródło ciepła - ciepło z ciepłowni

Program I Segmentu: klatka schodowa z korytarzem, osiem mieszkań jednopokojowych ( w każdym z nich: pokój dzienny z aneksem kuchennym, łazienka, sypialnia).
W piwnicach segmentu znajdują się komórki lokatorskie.

Do powierzchni użytkowej wliczono piwnice.

Do tego projektu posiadamy również wersję z pełnym podpiwniczeniem oraz ścianami z bloczków silikatowych 24 cm o symbolu DM-6590 B

Koszty budowy sprawdź >>

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk

Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.

Zawartość projektu sprawdź szczegóły >>

Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:

projekt architektoniczny budowlany
projekt konstrukcyjny budowlany
projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, cwu)
projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
zestawienie materiałów budowlanych
projektowana charakterystyka energetyczna
zgoda na zmiany w projekcie

Co Ci ułatwiłoby podjęcie decyzji o zakupie tego projektu? Zadzwoń 602629577 lub napisz kb@kbprojekt.pl

Ogólne kategorie, do których należy ten projekt

Powierzchnia mieszkalna (m²) 1000 - 2000
Powierzchnia użytkowa (m²) 1000 - 2000
Powierzchnia zabudowy (m²) 300 - 500
Kąt nachylenia dachu (°) 0 - 5
Szerokość działki/krótszy bok (m) 20 - 25
Długość działki/dłuższy bok (m) 30 - 40
Wysokość budynku (m) 12 - 15

Podstawowe parametry projektu

Powierzchnia mieszkalna (m²) 1109.01
Powierzchnia użytkowa (m²) 1253.33
Powierzchnia zabudowy (m²) 372.05
Szerokość budynku/krótszy bok (m) 12.29
Długość budynku/dłuższy bok (m) 32.53
Wysokość budynku (m) 13.07
Szerokość działki/krótszy bok (m) 20.29
Długość działki/dłuższy bok (m) 38.53
Kąt nachylenia dachu (°) 1.4 - 1.7
Rodzaj dachu płaski
Piwnica podpiwniczony
Garaż bez garażu
Poddasze piętro
Liczba sypialni na parterze 6-10

Uzupełniające parametry projektu

Rodzaj technologii* tradycyjna
Strop w budynku* żelbetowy
Kubatura (m³) 5216.45
Styl modernistyczny
Liczba kondygnacji pow. 4
Rodzaj ogrzewania sieć ciepłownicza
Wskaźnik energii pierwotnej (kWh/(m²·rok)) 50.50
Wentylacja* grawitacyjna
Liczba pomieszczeń 146
Liczba wszystkich pokoi 21-30
Liczba łazienek (bez WC) 21 - 30

Dodatkowe parametry projektu

Winda w budynku nie
Przystosowany dla osób niepełnosprawnych tak
Garaż podziemny nie
Pomieszczenie socjalne nie

* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
