Projekt

BUDYNEK BIUROWO-WARSZTATOWO-MAGAZYNOWY
Kod: LK-91
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
OFERTA
BUDOWY DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 3 EGZ. PROJEKTU 14 500 PLN KUP
PROJEKT



zobacz realizacje naszych projektów

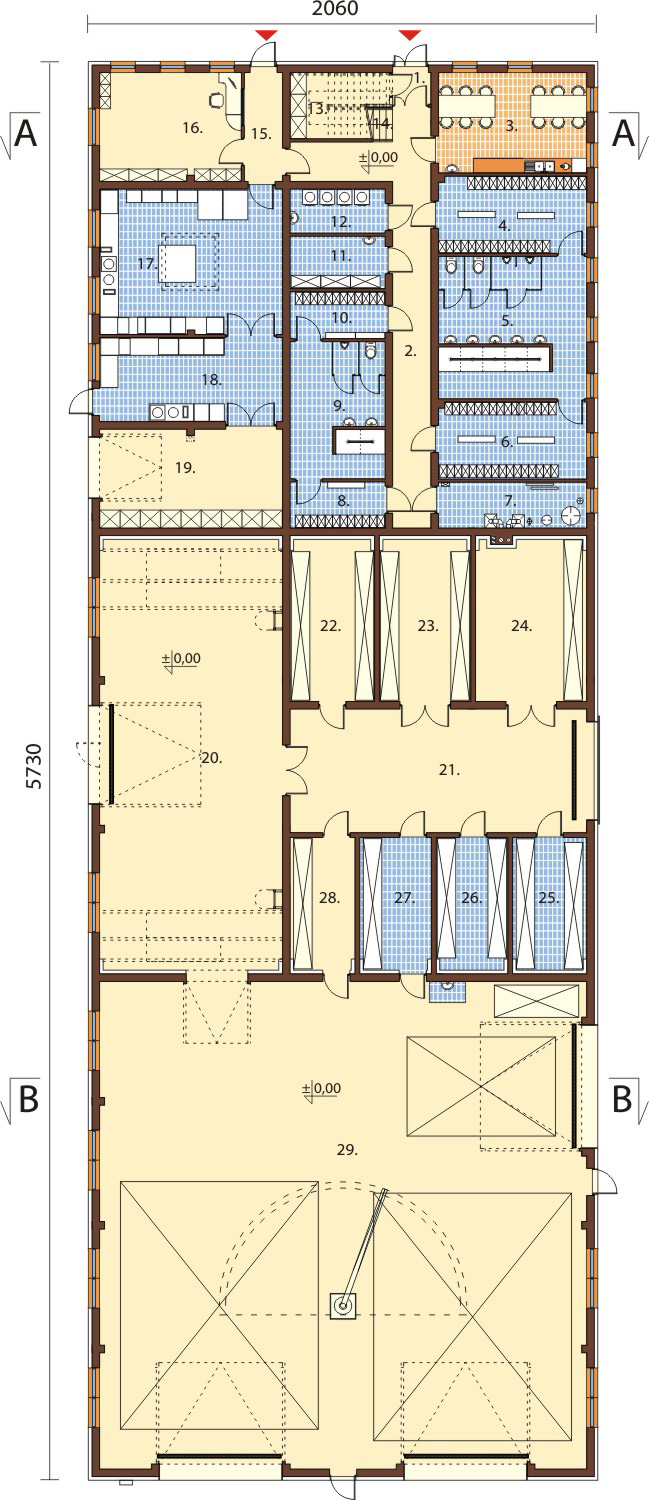

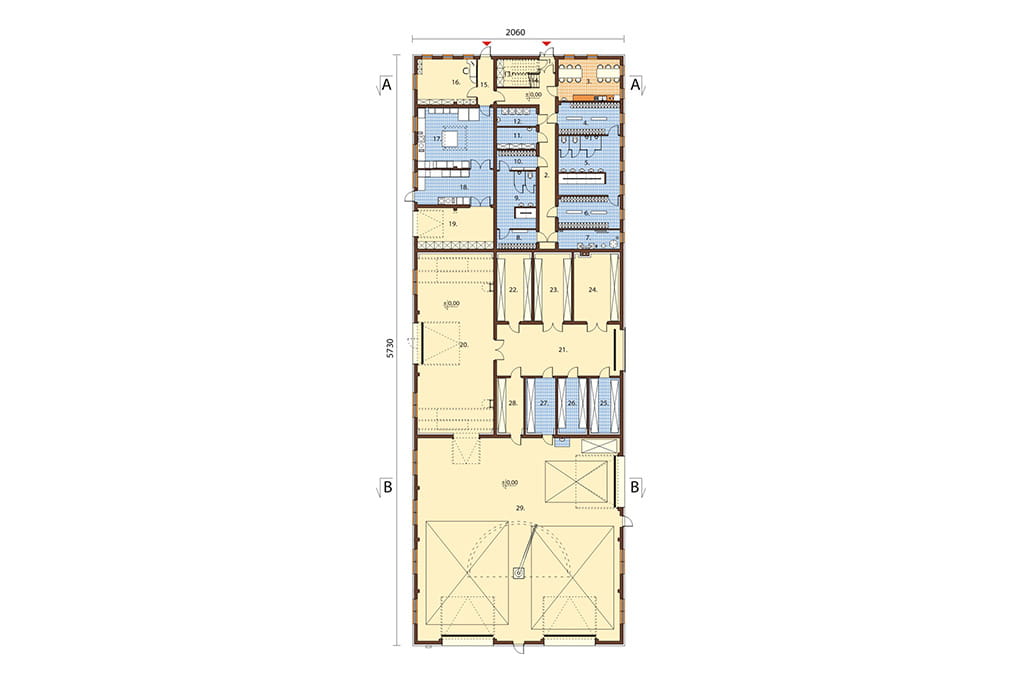

Rzut parteru



Projekt LK-91 - rzut

PARTER  1038,23 m2

1. Wiatrołap - 1,90 m2
2. Korytarz - 32,33 m2
3. Zaplecze socjalne - 24,06 m2
4. Szatnia czysta- 18,39 m2
5. Pomieszczenie sanitarne- 33,37 m2
6. Szatnia brudna 18,39 m2
7. Pomieszczenie gospodarcze - 10,93 m2
8. Szatnia brudna - 7,03 m2
9. Pom. sanitarne- 20,58 m2
10. Szatnia czysta - 7,14 m2
11. Pomieszczenie gospodarcze - 8,00 m2
12. Pralnia+suszarnia - 6,62 m2
13. Schowek - 10,40 m2
14. 1/2 kl. schodowej - 5,75 m2
15. Wiatrołap - 6,64 m2
16. Portiernia- 24,83 m2
17. Laboratorium I - 43,06 m2
18. Laboratorium II - 24,84 m2
19. Magazyn - 29,18 m2
20. Magazyn na drobny sprzęt - 127,62 m2
21. komunikacja - 59,90 m2
22. Magazyn na elektronikę - 21,97 m2
23. Magazyn na stal -23,80 m2
24. Magazyn na części wytwórni bitumicznych - 28,57 m2
25. Magazyn na wodę - 15,70 m2
26. Magazyn na odzież i środki czystości - 15,16 m2
27. Magazyn na olej - 15,15 m2
28. Magazyn na filtry i części do maszyn - 13,72 m2
29. Warsztat- 383,20 m2
POWIĘKSZ RZUT

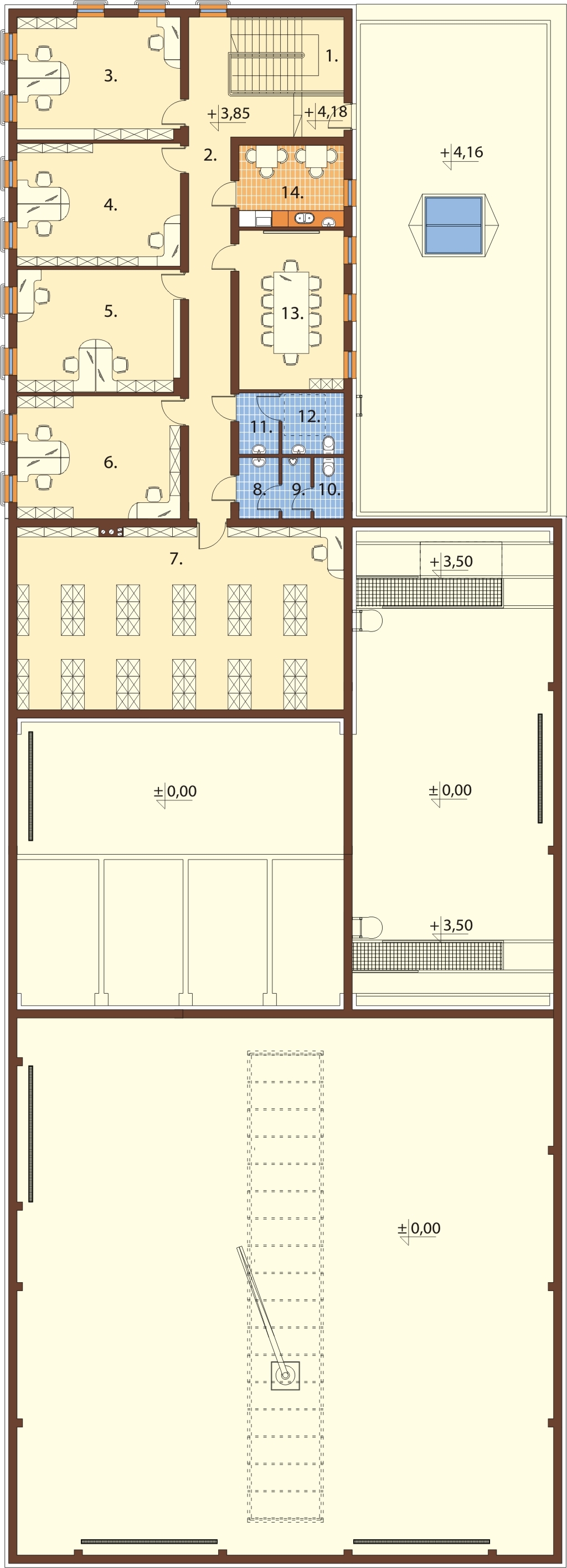

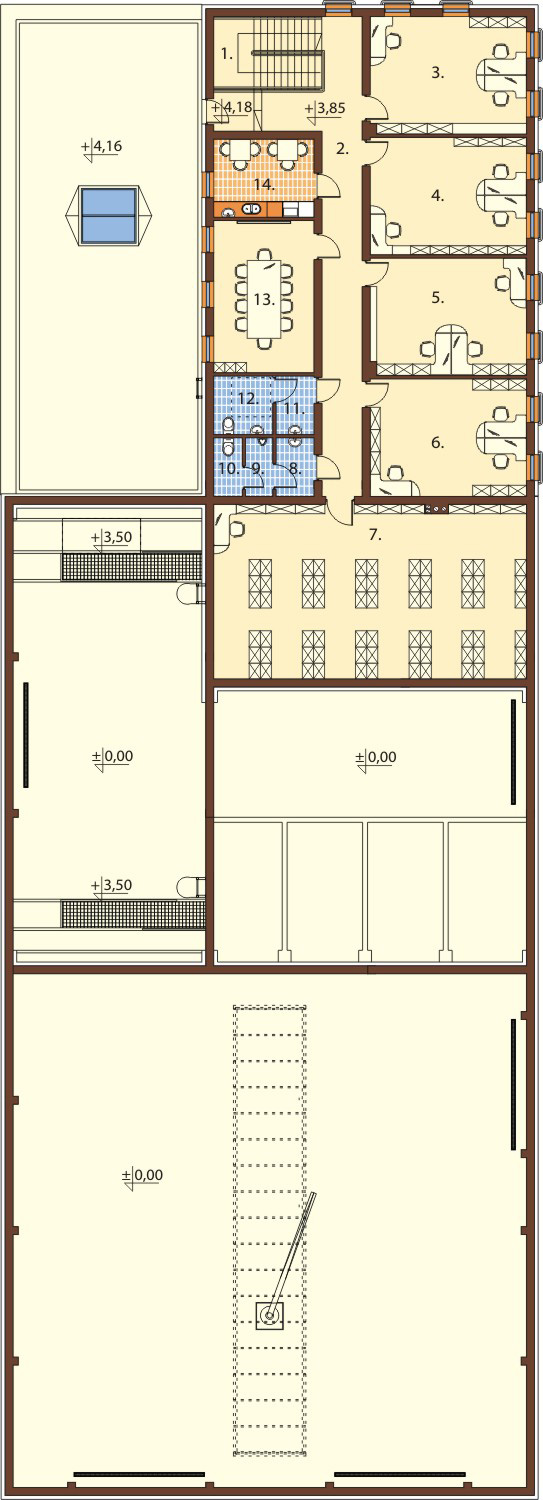

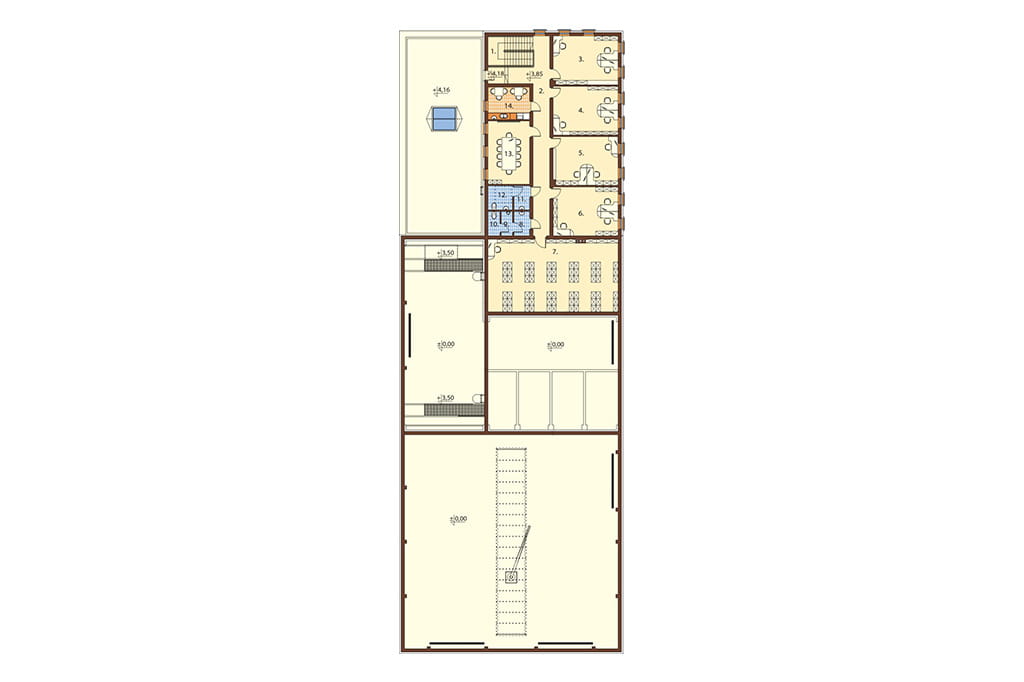

Rzut I piętra



Projekt LK-91 - rzut

PODDASZE  276,14 m2

1. Klatka schodowa  - 5,75 m2
2. Korytarz  - 34,68 m2
3. Biuro - 26,65 m2
4. Biuro - 26,75 m2
5. Biuro - 26,61 m2
6. Biuro -  26,75 m2
7. Archiwum  - 79,53 m2
8. Przedsionek - 3,18 m2
9. Pomieszczenie sanitarne mężczyzn - 2,26 m2
10. WC męski - 2,38 m2
11. Przedsionek - 3,18 m2
12. WC damski + niepełnospr.-  4,97 m2
13. Sala konferencyjna - 22,20 m2
14. Zaplecze socjalne - 11,25 m2

POWIĘKSZ RZUT

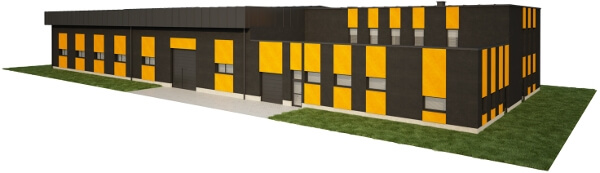

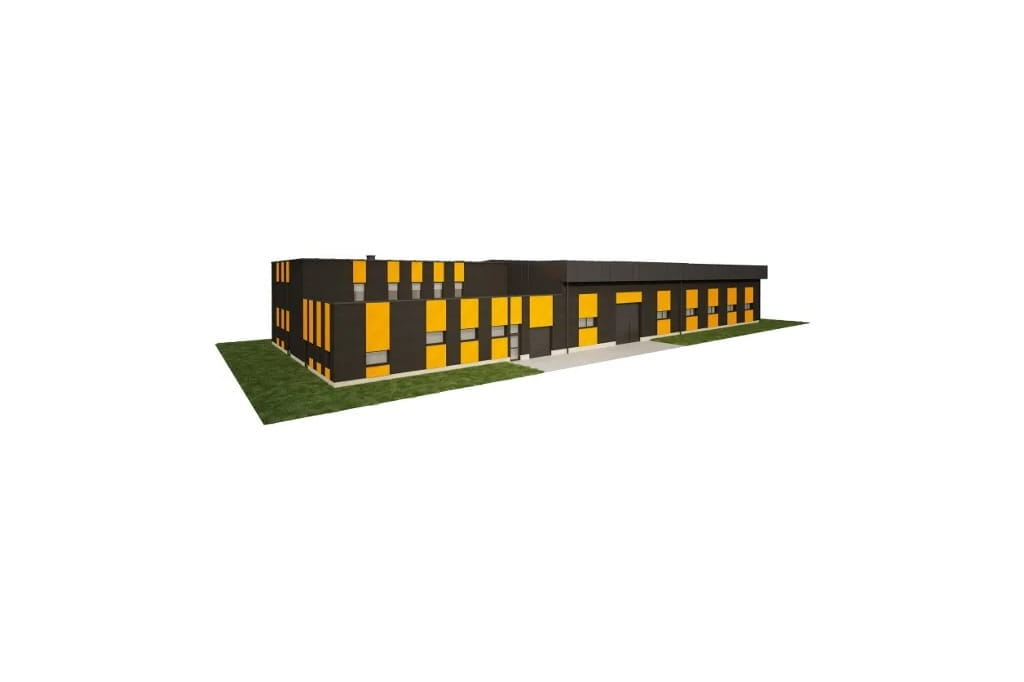

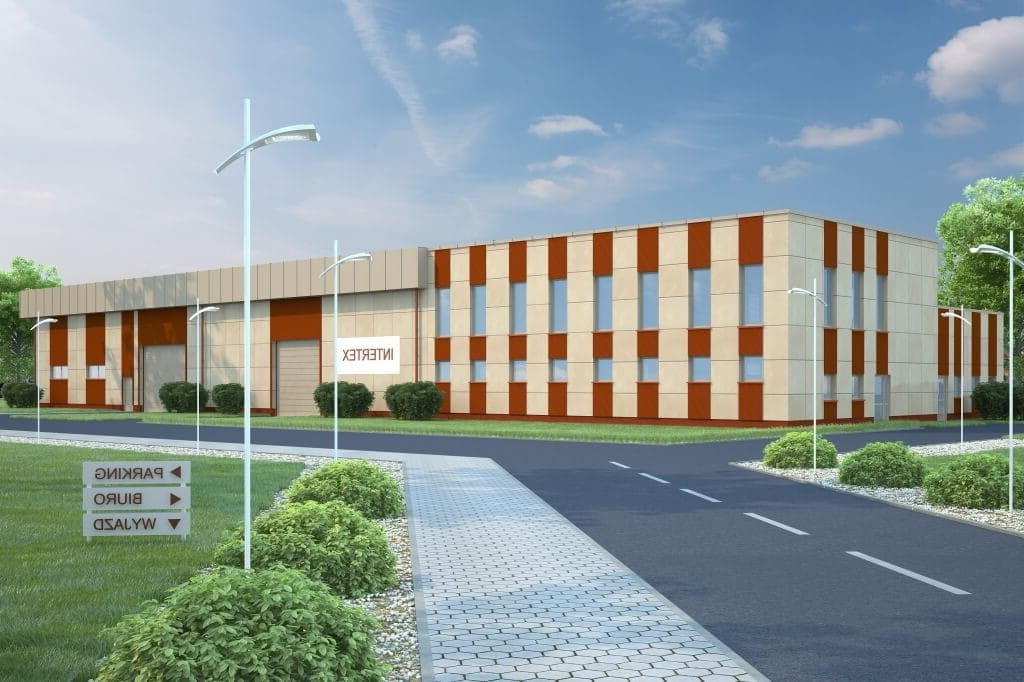

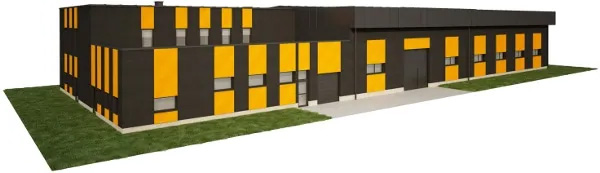

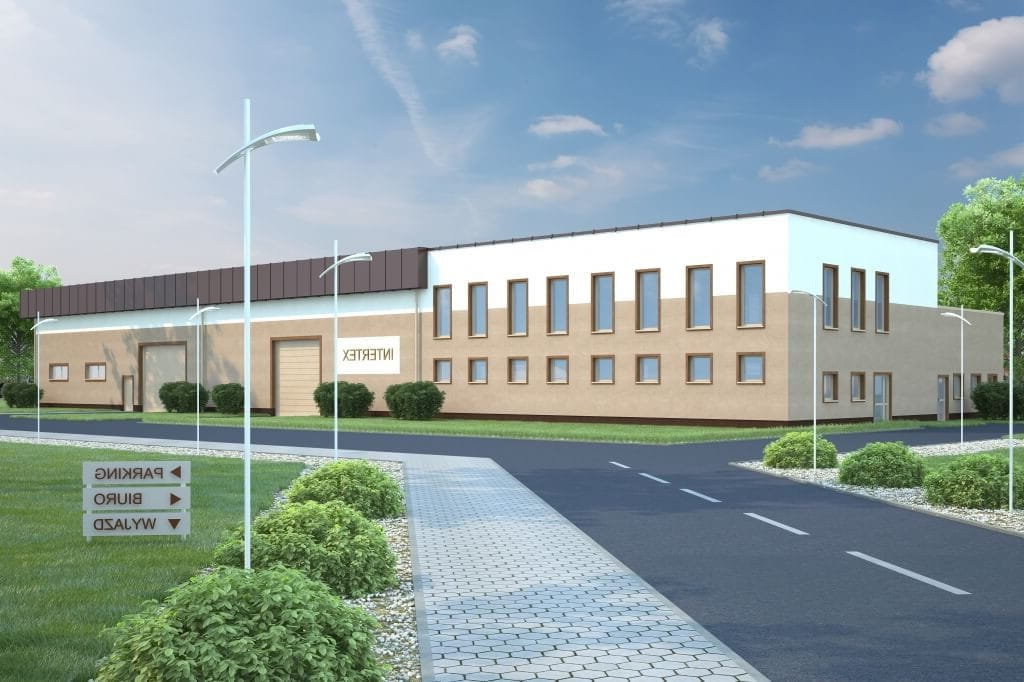

Model



Projekt LK-91 - model

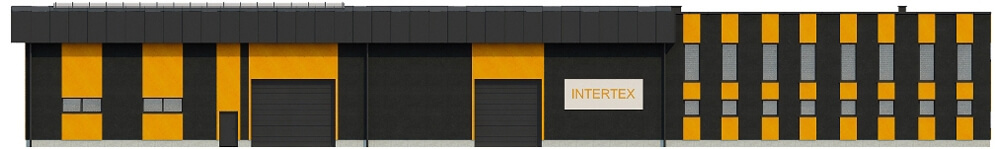

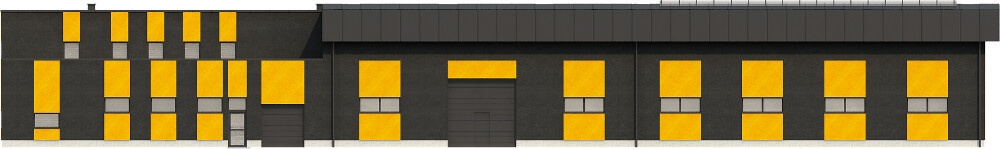

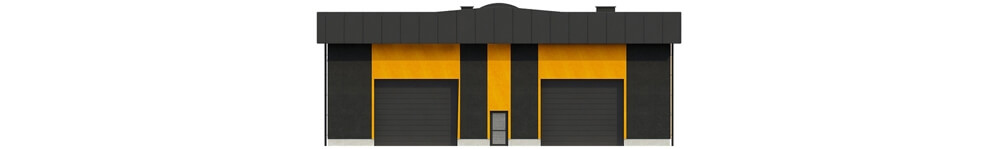

Elewacje



Projekt LK-91 - elewacja

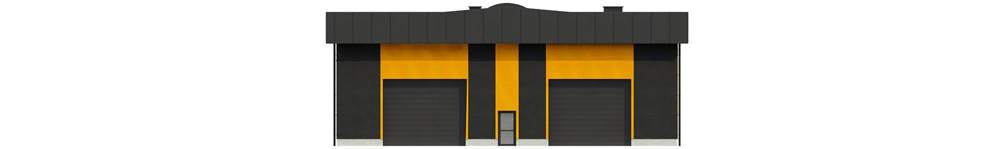

elewacja ogrodowa
Projekt LK-91 - elewacja

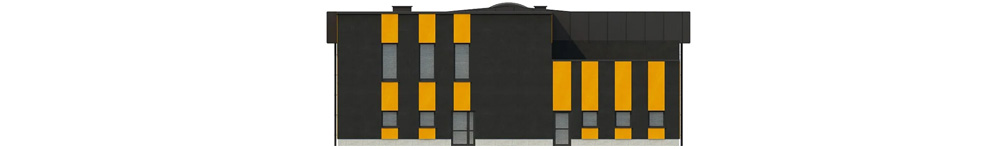

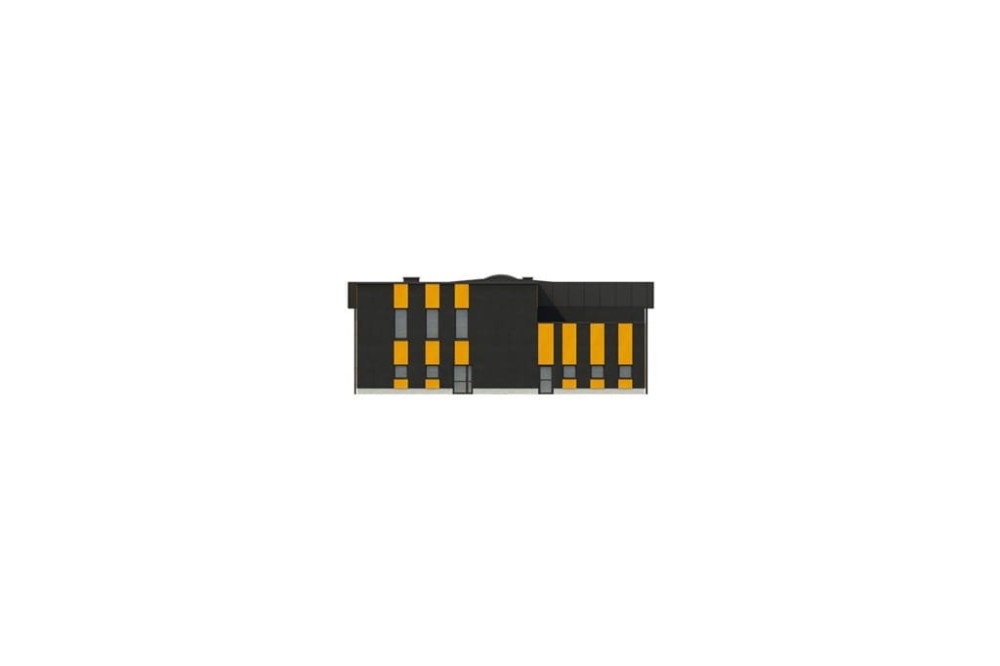

elewacja frontowa

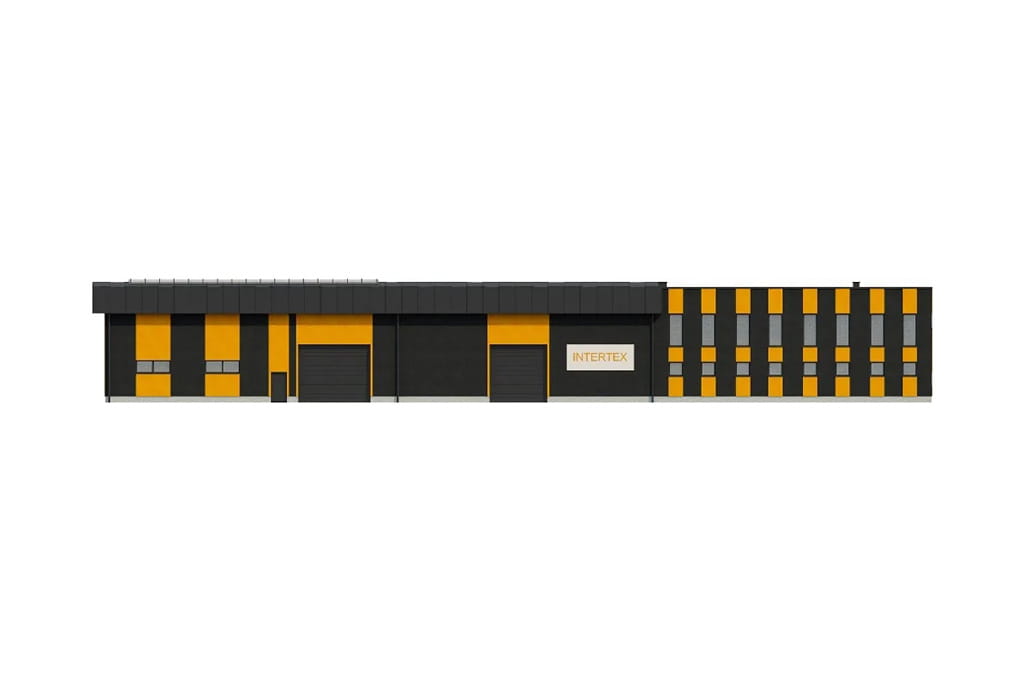

Projekt LK-91 - elewacja

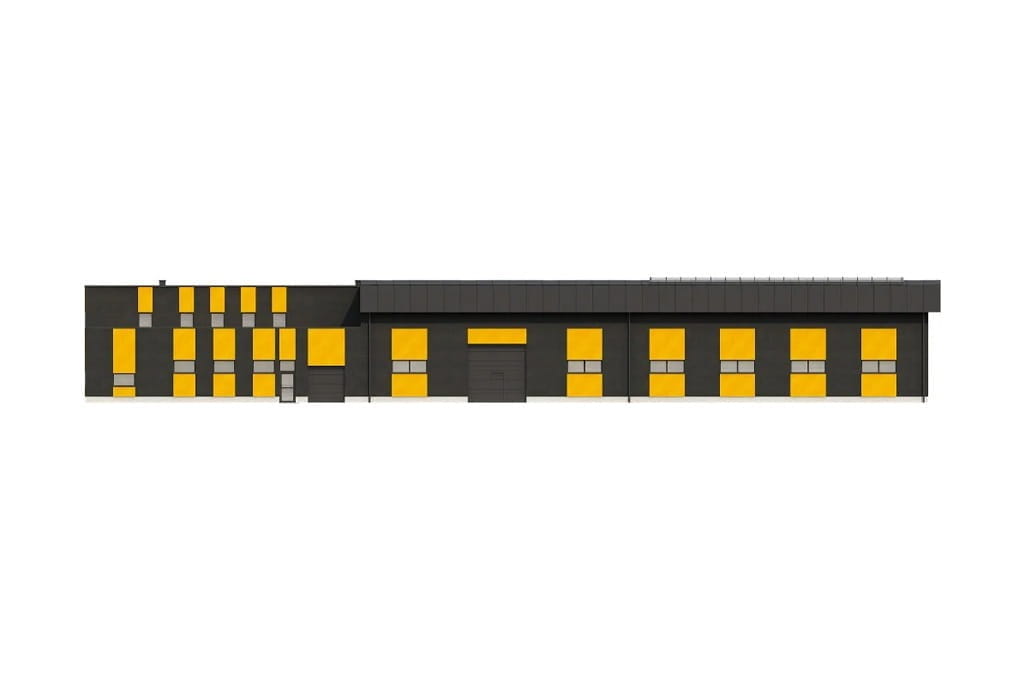

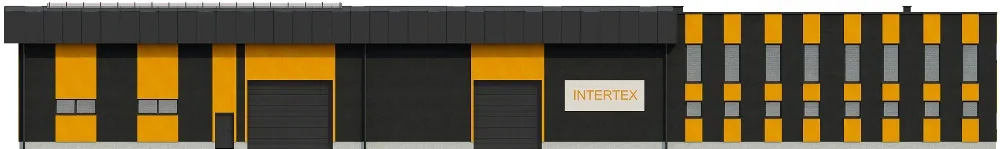

elewacja boczna
Projekt LK-91 - elewacja
elewacja boczna

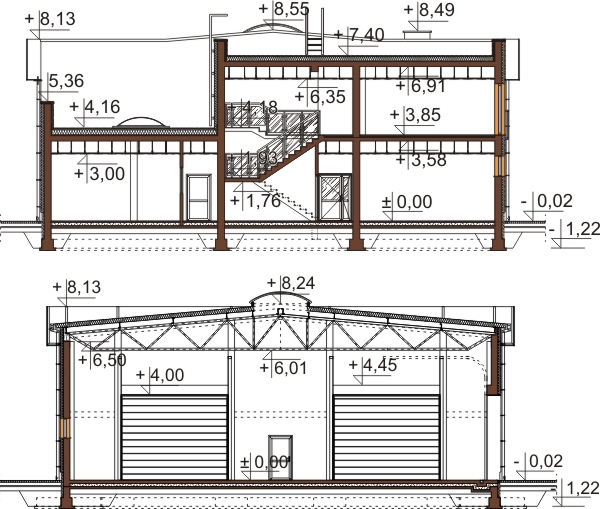

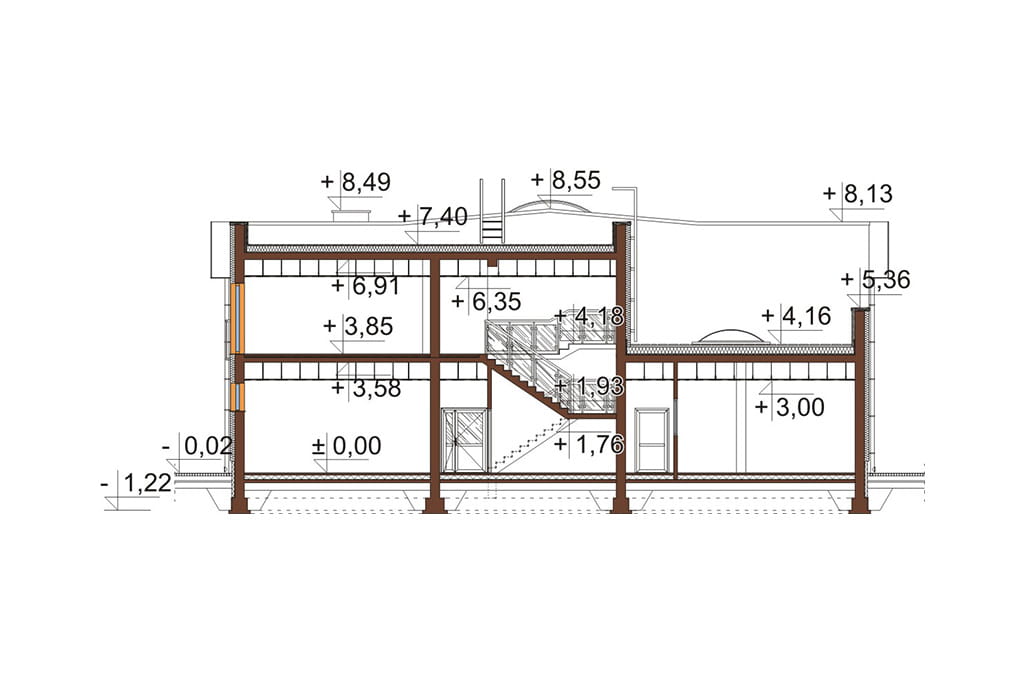

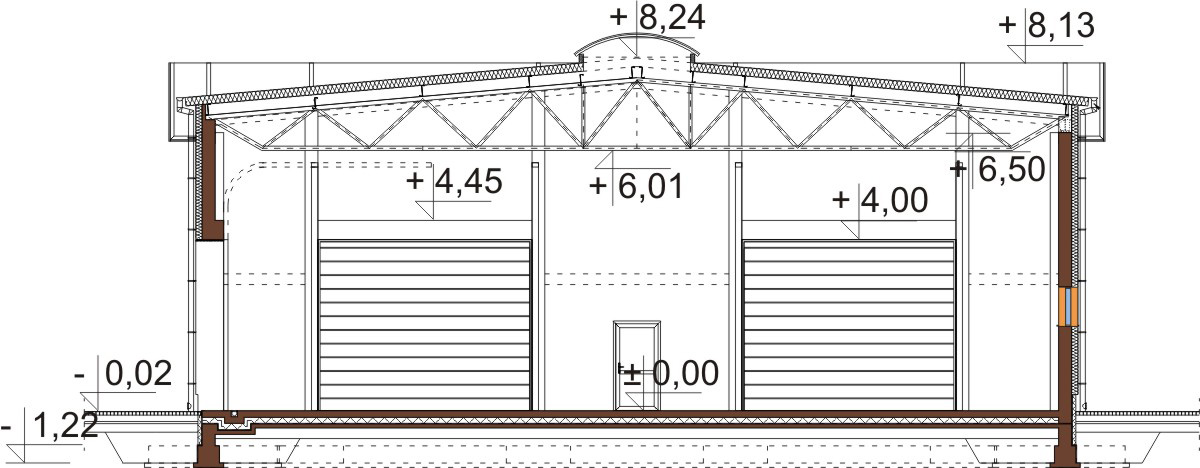

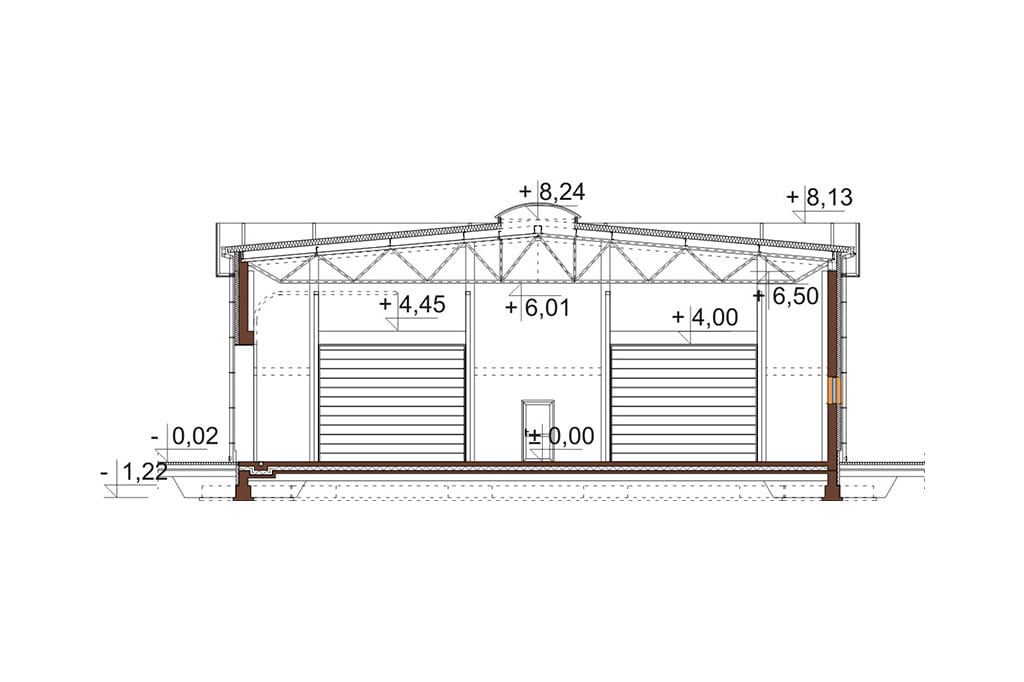

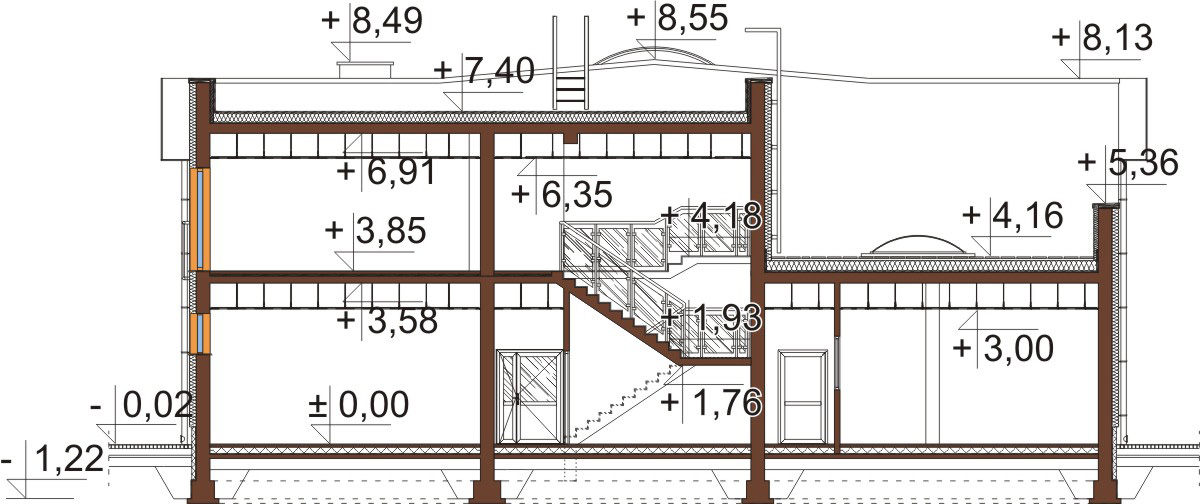

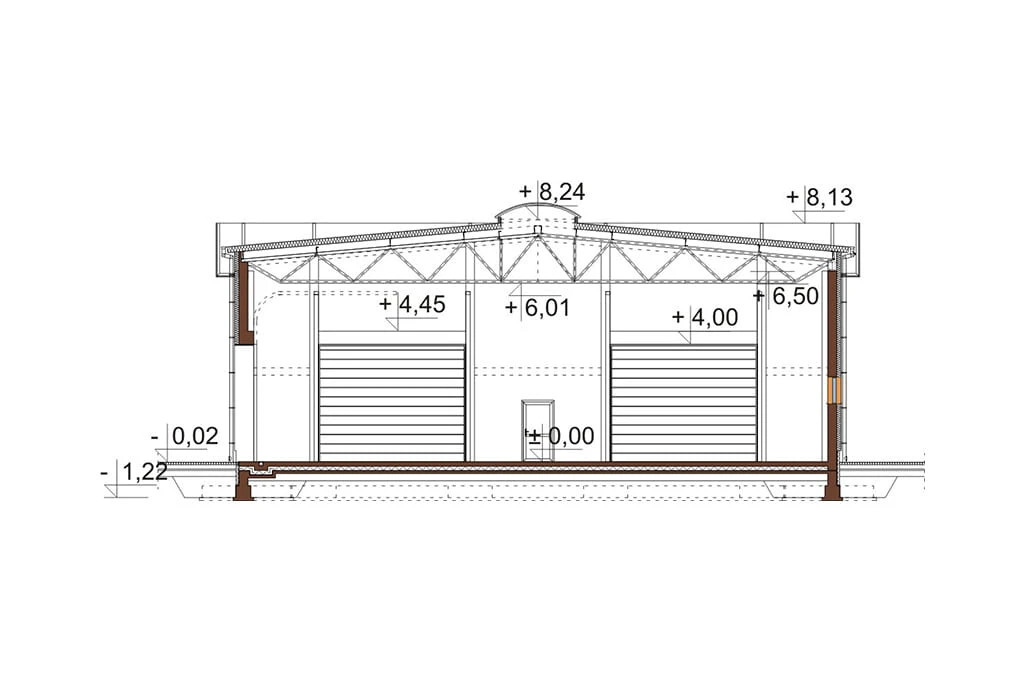

Przekrój



Projekt LK-91 - przekrój
POWIĘKSZ PRZEKRÓJ
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku biurowo-warsztatowo-magazynowego LK-91,
Piętrowy, niepodpiwniczony.

Technologia: ściany zewnętrzne - pustak ceramiczny 30 cm, styropian 15 cm, tynk zewnętrzny.
Stropy: żelbetowe
Kąt nachylenia dachu: 5°
Ogrzewanie: gazowe
Wentylacja: grawitacyjna (magazyny) i mechaniczna (pozostałe pomieszczenia)
Program użytkowy: pomieszczenia biurowe, zaplecze socjalne, zaplecze sanitarne, zaplecze magazynowe, sala konferencyjna, dwa pomieszczenia laboratorium, zaplecze warsztatowe.


 ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan. )
- projekt budowlany wentylacji mechanicznej
- projekt budowlany wewnętrznej instalacji elektrycznej i odgromowej
- projektowana charakterystyka energetyczna
- zgoda na zmiany w projekcie

 Powierzchnia zabudowy: 1180.38 m²
Powierzchnia użytkowa: 1314.37 m²
Kubatura: 8784.60 m³
Szerokość działki: 28.60 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 2
Liczba pomieszczeń: 43
Kąt nachylenia dachu: 5°
Ilość pokoi: 4
Pokój na parterze: Nie
Wysokość budynku: 8.57 m
Rodzaj ogrzewania: gazowe
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe, piętro
Typ: komercyjne, projekt biura, projekt budynku usługowego, biurowce, produkcyjne, projekty budynków produkcyjnych, Hala magazynowa, Budynki magazynowo - produkcyjne
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Marek Lizak
