Budynek biurowo - warsztatowo - magazynowy
Kod: K-91
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Parametry projektu zobacz >> |
 |
Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Odbicie lustrzane projektu zobacz >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |
Prezentacja projektu
Opis projektu
Powierzchnia użytkowa: 1314,37 m2. Budynek piętrowy, niepodpiwniczony.
Rzut parteru
Parter: 1038,23 m2
1. Wiatrołap 1,90 m2
2. Korytarz 32,33 m2
3. Zaplecze socjalne 24,06 m2
4. Szatnia czysta 18,39 m2
5. Pomieszczenie sanitarne 33,37 m2
6. Szatnia brudna 18,39 m2
7. Pomieszczenie gospodarcze 10,93 m2
8. Szatnia brudna 7,03 m2
9. Pom. sanitarne 20,58 m2
10. Szatnia czysta 7,14 m2
11. Pomieszczenie gospodarcze 8,00 m2
12. Pralnia + suszarnia 6,62 m2
13. Schowek 10,40 m2
14. 1/2 kl. schodowej 5,75 m2
15. Wiatrołap 6,64 m2
16. Portiernia 24,83 m2
17. Laboratorium I 43,06 m2
18. Laboratorium II 24,84 m2
19. Magazyn 29,18 m2
20. Magazyn na drobny sprzęt 127,62 m2
21. Komunikacja 59,90 m2
22. Magazyn na elektronikę 21,97 m2
23. Magazyn na stal 23,80 m2
24. Mag. na części wytwórni bitum. 28,57 m2
25. Magazyn na wodę 15,70 m2
26. Mag. na odzież i środki czystości 15,16 m2
27. Magazyn na olej 15,15 m2
28. Mag. na filtry i części do maszyn 13,72 m2
29. Warsztat 383,20 m2
Rzut piętra
Poddasze: 276,14 m2
1. Klatka schodowa 5,75 m2
2. Korytarz 34,68 m2
3. Biuro 26,65 m2
4. Biuro 26,75 m2
5. Biuro 26,61 m2
6. Biuro 26,75 m2
7. Archiwum 79,53 m2
8. Przedsionek 3,18 m2
9. Pomieszczenie sanitarne mężczyzn 2,26 m2
10. WC męski 2,38 m2
11. Przedsionek 3,18 m2
12. WC damski + niepełnosprawnych 4,97 m2
13. Sala konferencyjna 22,20 m2
14. Zaplecze socjalne 11,25 m2
Przekrój
Model

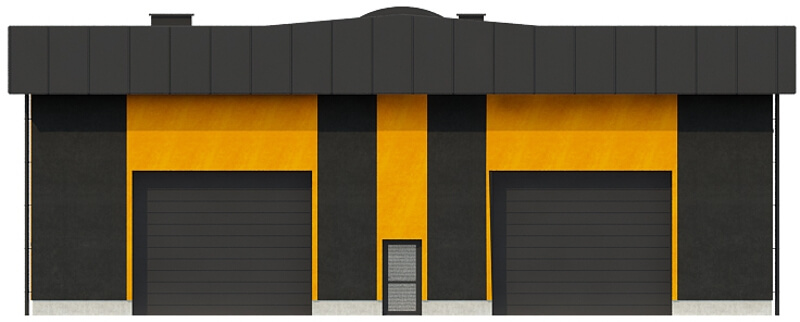

Elewacje
Informacje podstawowe
Technologia: tradycyjna
Ściany zewnętrzne: pustak ceramiczny 30 cm, styropian 15 cm, tynk zewnętrzny
Stropy: żelbetowe
Kąt nachylenia dachu: 5°
Ogrzewanie: gazowe
Wentylacja: grawitacyjna (magazyny) i mechaniczna (pozostałe pomieszczenia)
Program użytkowy: pomieszczenia biurowe, zaplecze socjalne, zaplecze sanitarne, zaplecze magazynowe, sala konferencyjna, dwa pomieszczenia laboratorium, zaplecze warsztatowe.
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Marek Lizak
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o., wod-kan.)
- projekt budowlany wentylacji mechanicznej
- projekt budowlany wewnętrznej instalacji elektrycznej i odgromowej
- projektowana charakterystyka energetyczna
- zgoda na zmiany w projekcie
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia użytkowa (m²) 1000 - 2000
- Powierzchnia zabudowy (m²) 1000 - 2000
- Kąt nachylenia dachu (°) 0 - 5
- Szerokość działki/krótszy bok (m) 25 - 30
- Wysokość budynku (m) 8 - 9
Podstawowe parametry projektu
- Powierzchnia użytkowa (m²) 1314.37
- Powierzchnia zabudowy (m²) 1180.38
- Szerokość budynku/krótszy bok (m) 20.60
- Długość budynku/dłuższy bok (m) 57.30
- Wysokość budynku (m) 8.57
- Szerokość działki/krótszy bok (m) 28.60
- Kąt nachylenia dachu (°) 5
- Rodzaj dachu płaski
- Piwnica bez podpiwniczenia
- Poddasze piętro
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Strop w budynku* żelbetowy
- Kubatura (m³) 8784.60
- Liczba kondygnacji 2
- Rodzaj ogrzewania gazowe
- Wentylacja* mechaniczna
- Liczba pomieszczeń 43
- Liczba łazienek (bez WC) 2
Dodatkowe parametry projektu
- Winda w budynku nie
- Przystosowany dla osób niepełnosprawnych tak
- Garaż podziemny nie
- Pomieszczenie socjalne tak
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
