Projekt

HALA MAGAZYNOWA

Kod: LK-95
uzyskujemy pozwolenia na budowę Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06
PN - PT po 16: 602 62 95 77
SB - ND od 8 do 22: 602 62 95 77



uzyskujemy pozwolenia na budowę dla naszych klientów

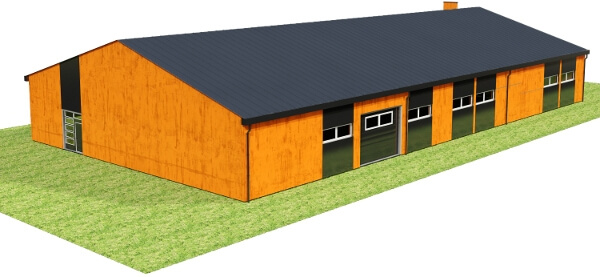

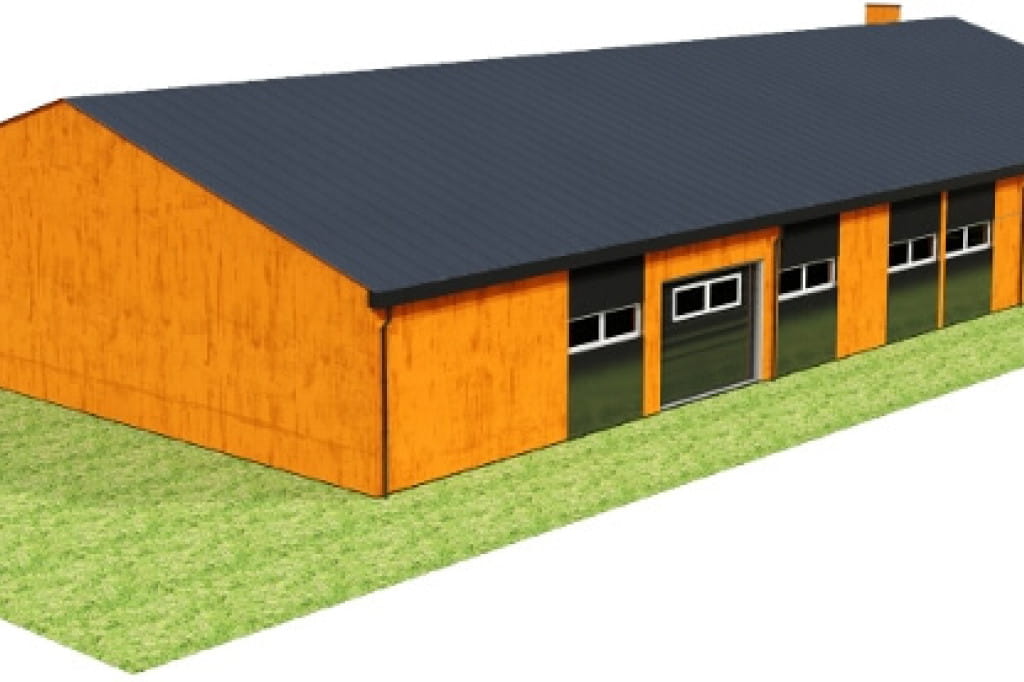

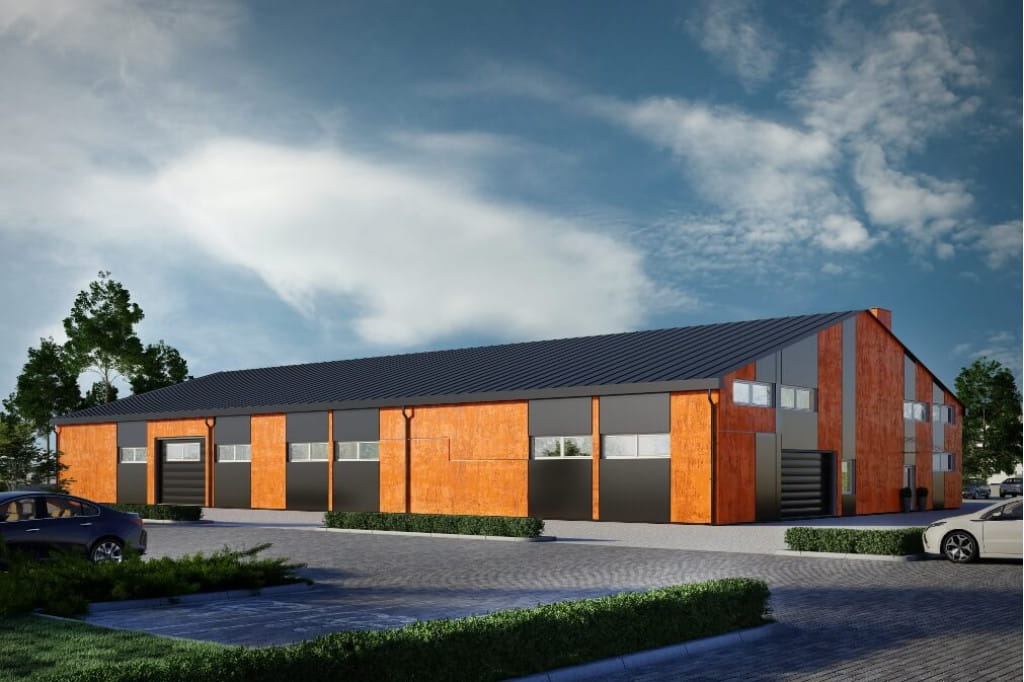

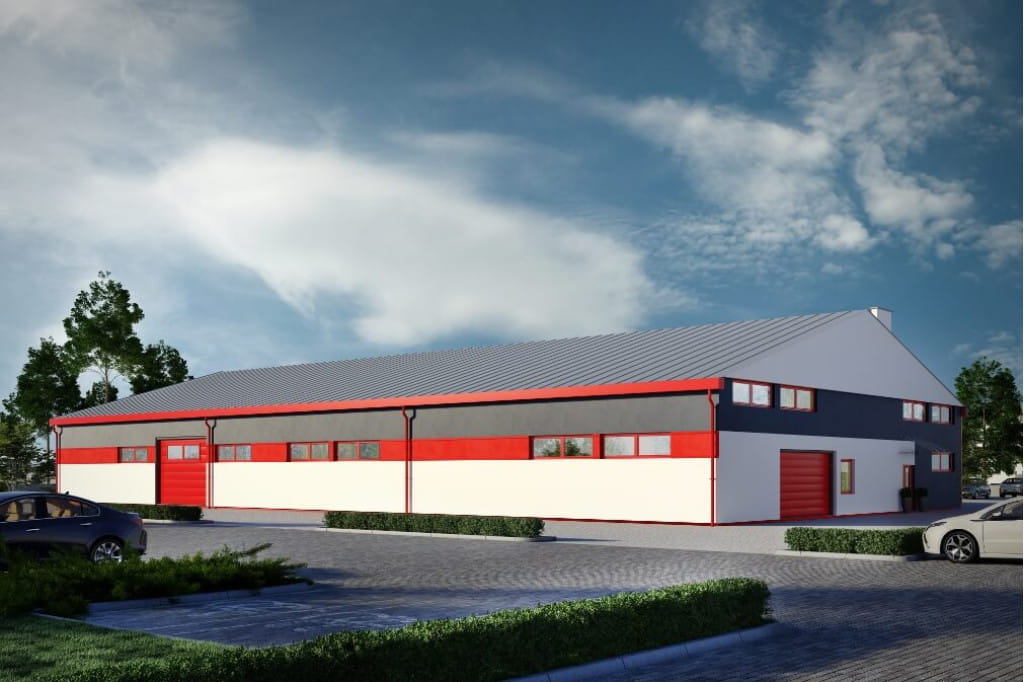

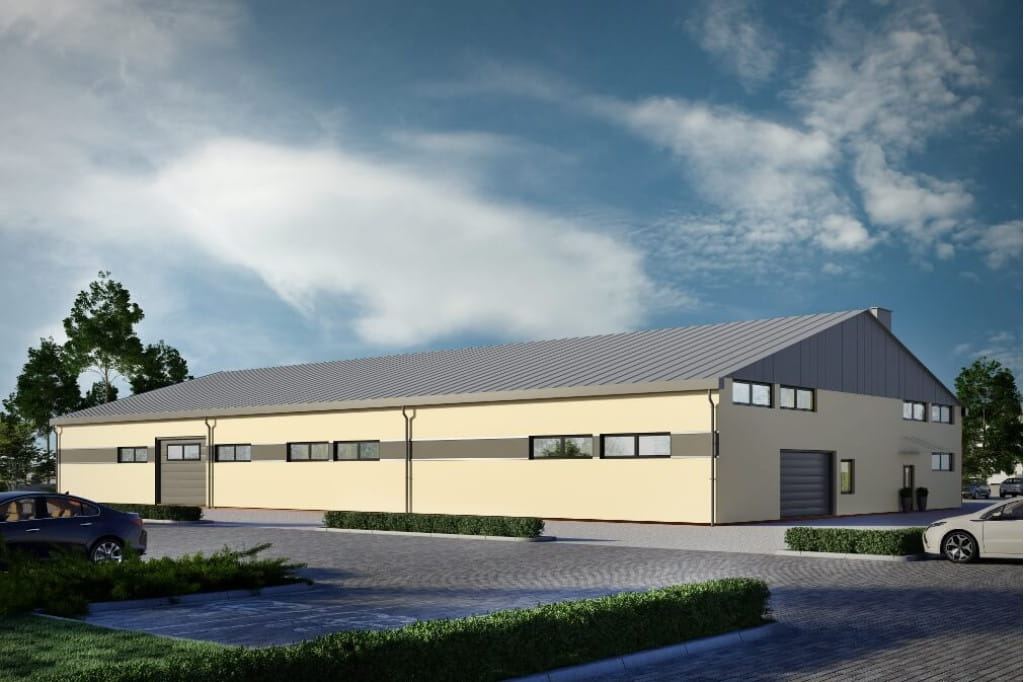

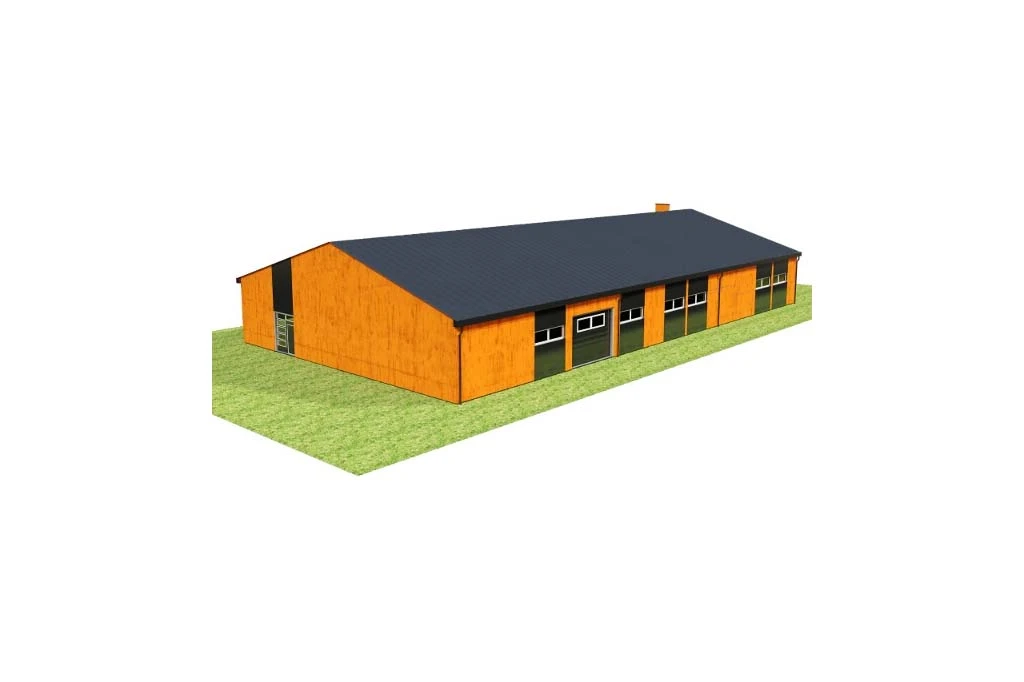

Model

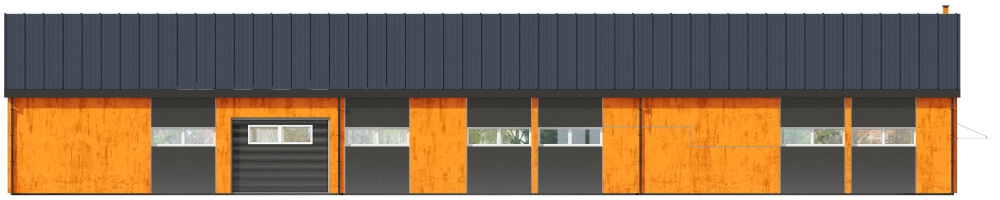

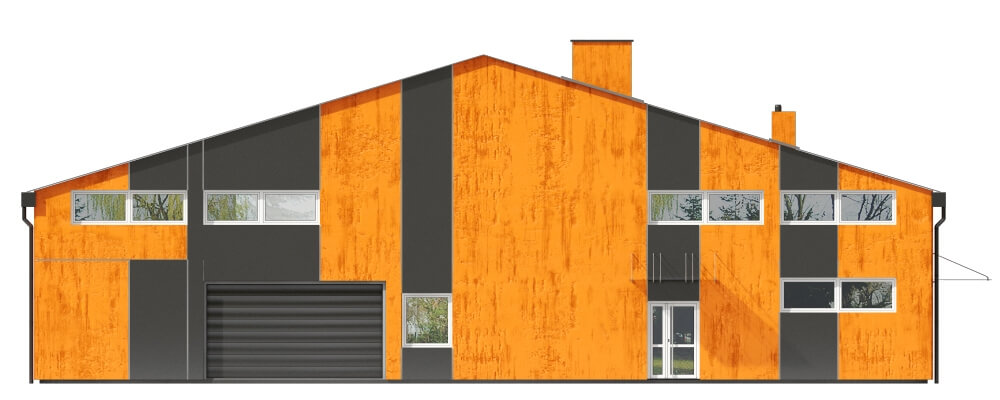

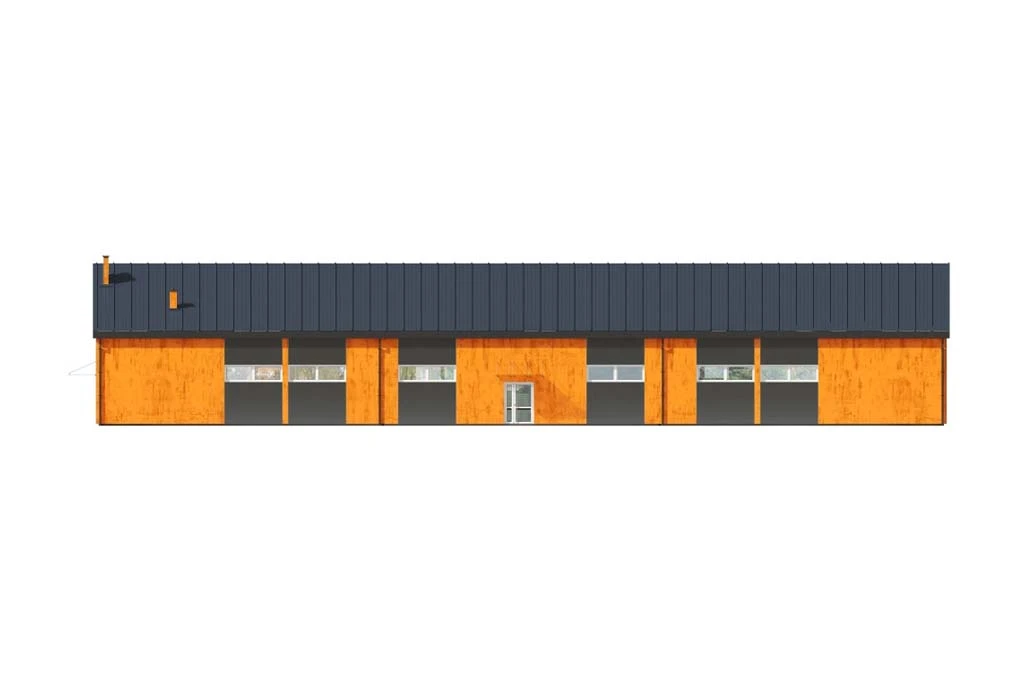

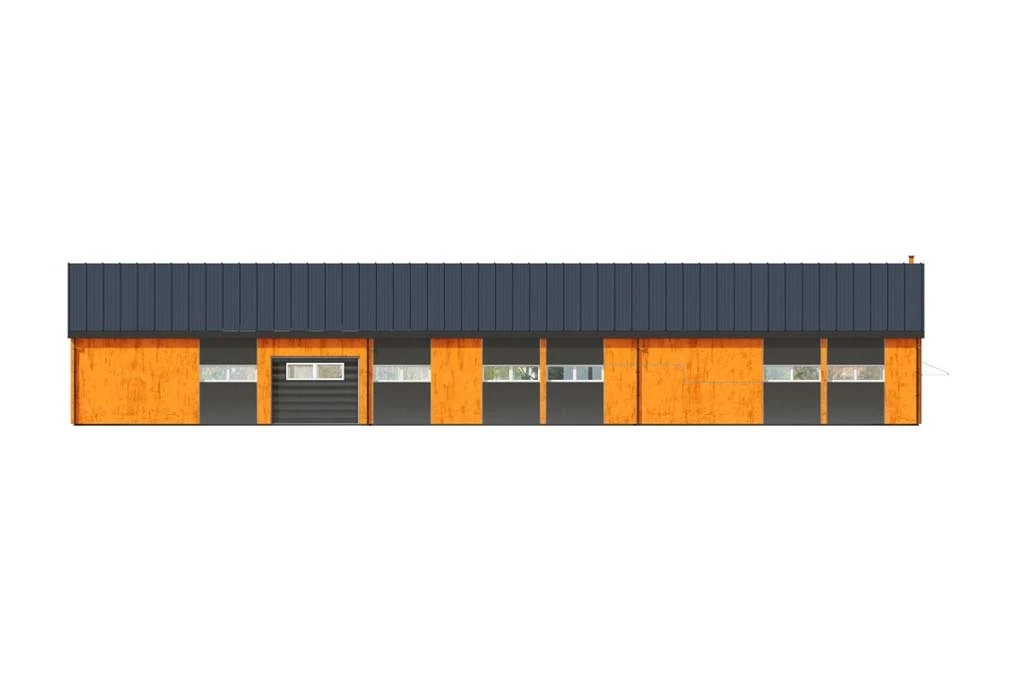

Elewacje

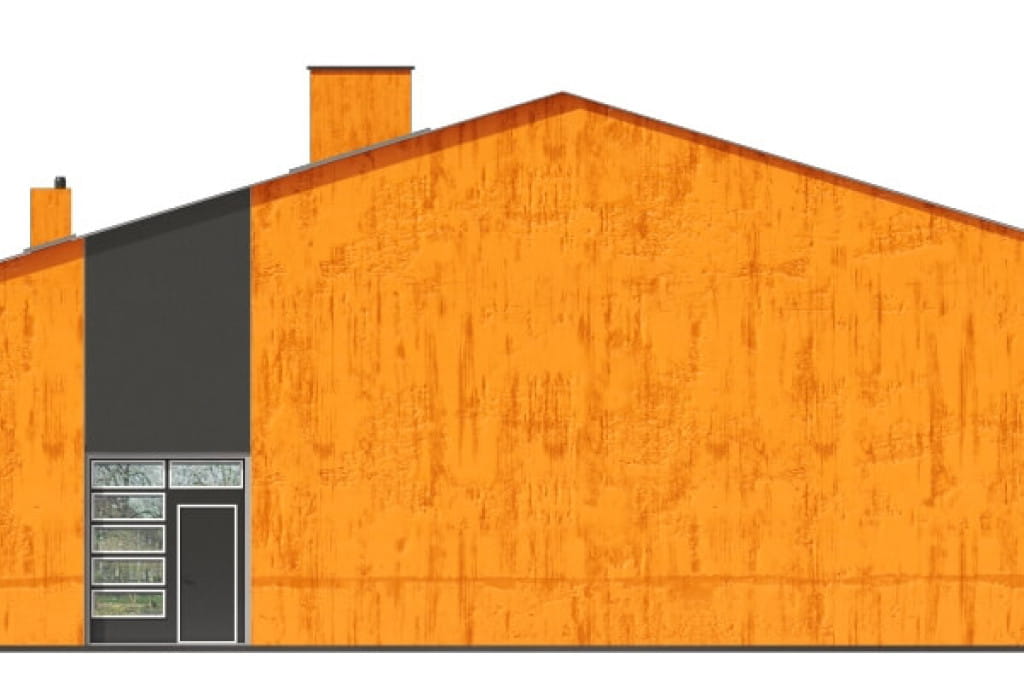

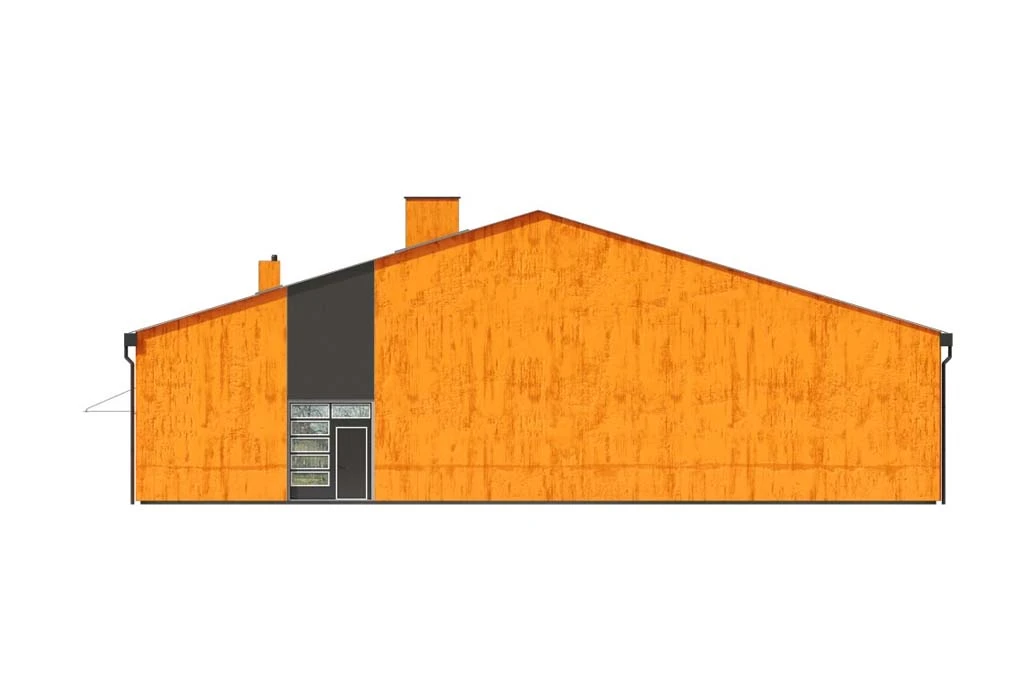

elewacja ogrodowa

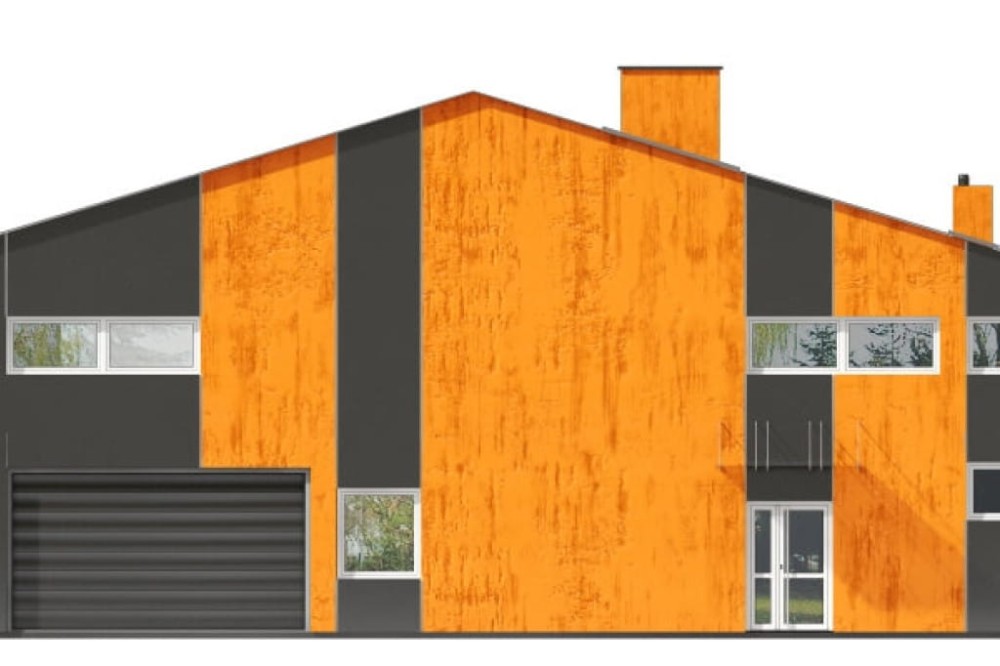

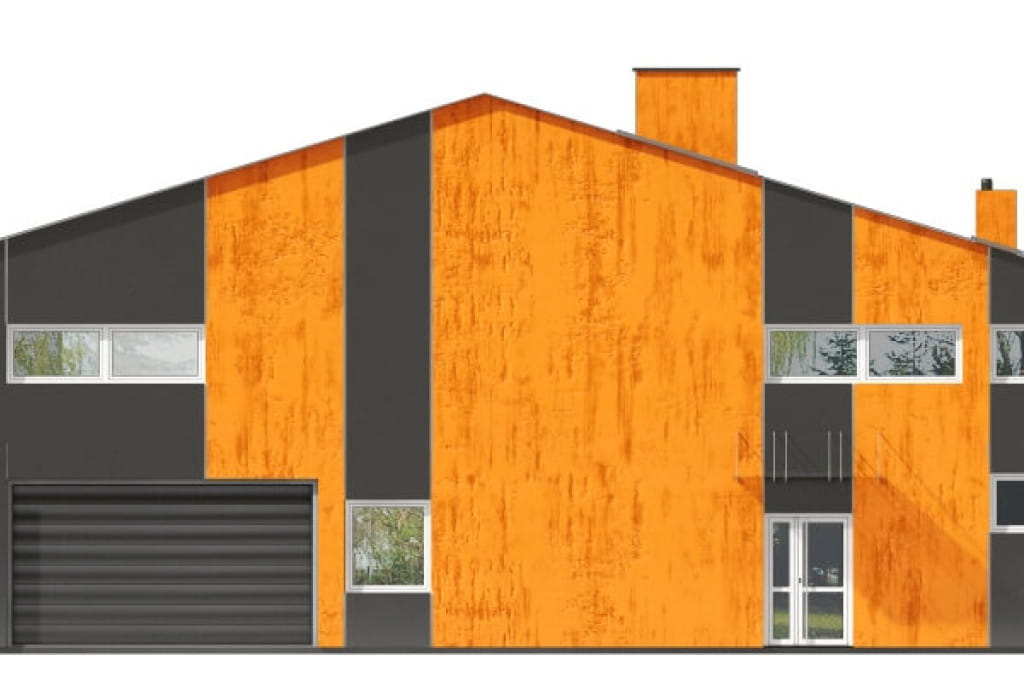

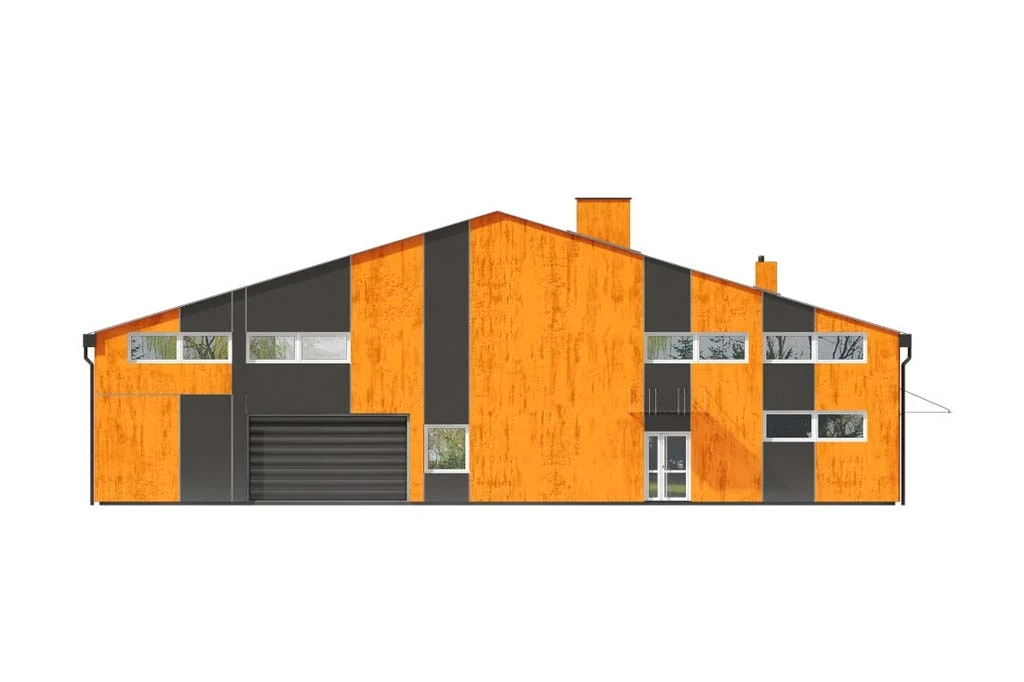

elewacja frontowa

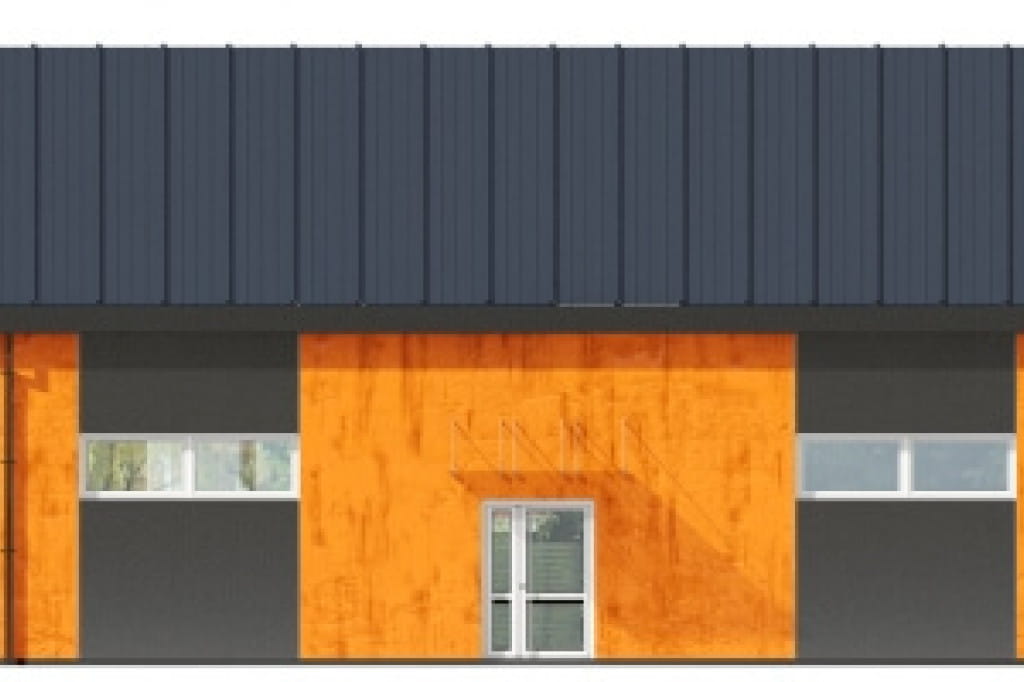

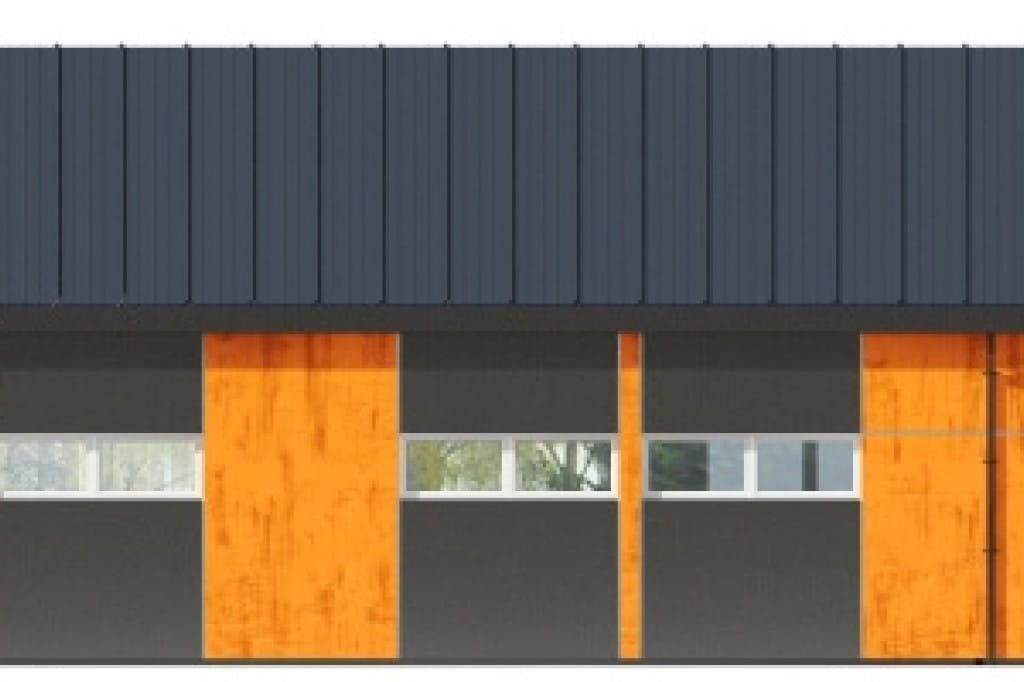

elewacja boczna

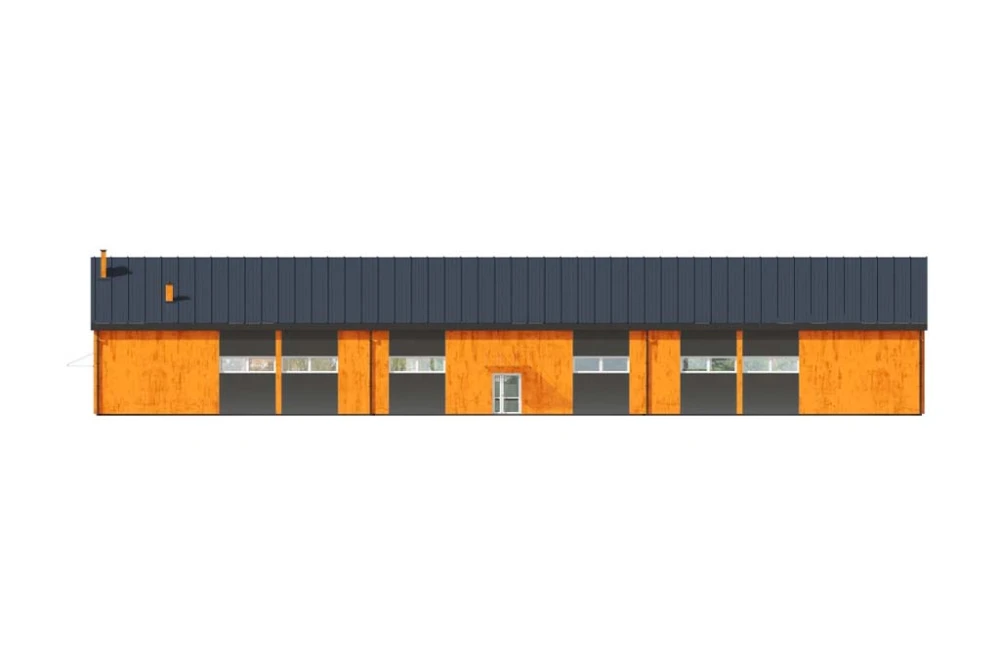

elewacja boczna

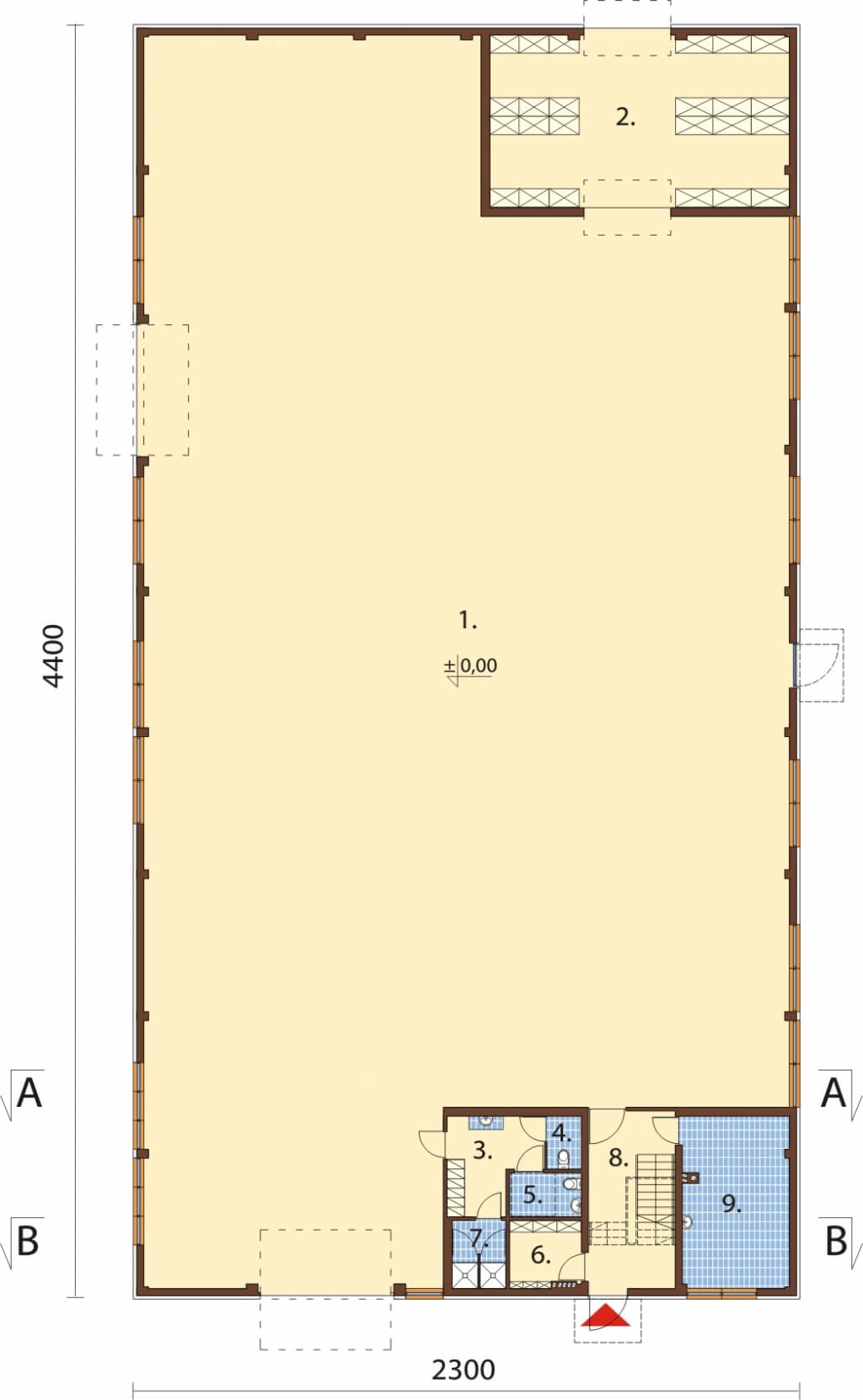

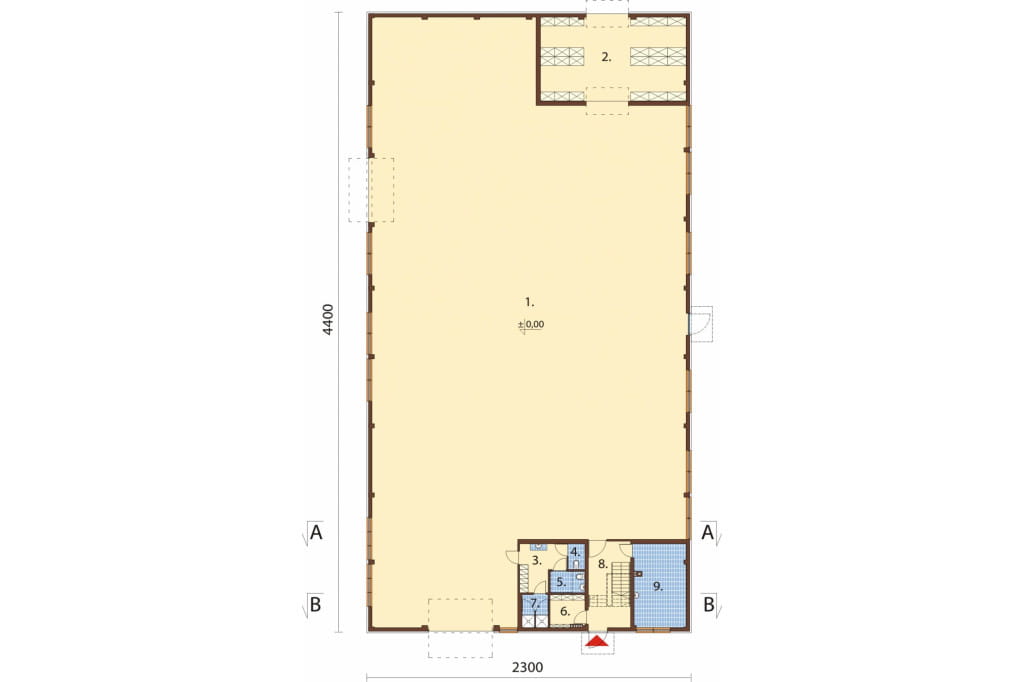

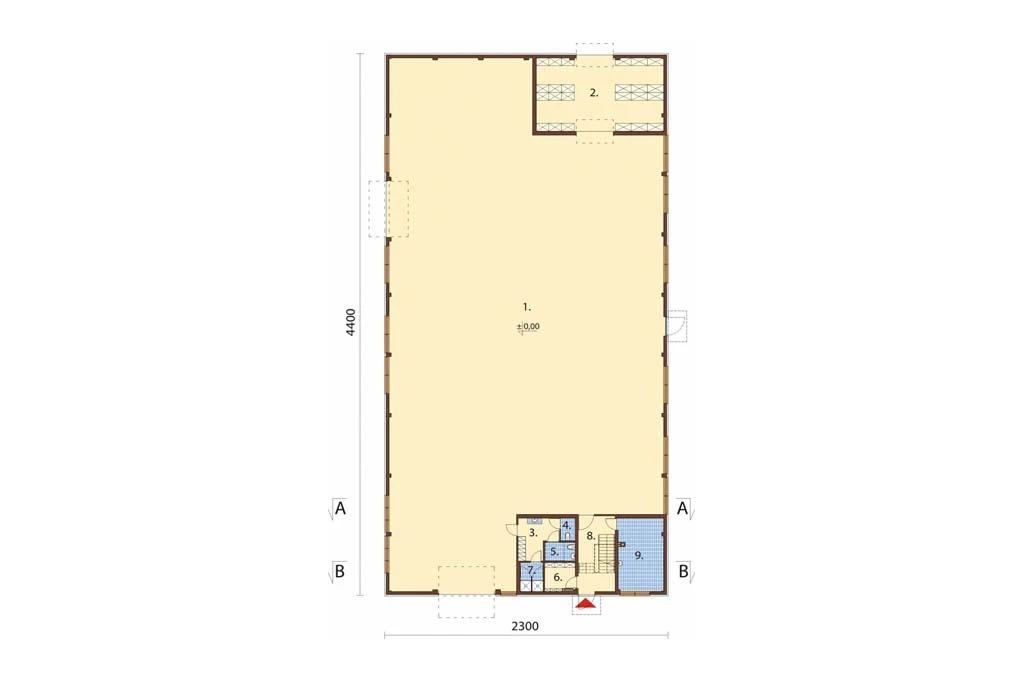

Rzut parteru



Parter: 933,73 m2

1. Hala  807,60 m2
2. Magazyn 61,44 m2
3. Szatnia / przedsionek 9,56 m2
4. WC 1,84 m2
5. WC 3,77 m2
6. Magazyn 5,60 m2
7. Prysznic 4,31 m2
8. Korytarz + kl. schodowa 17,87 m2
6. Kotłownia  21,74 m2

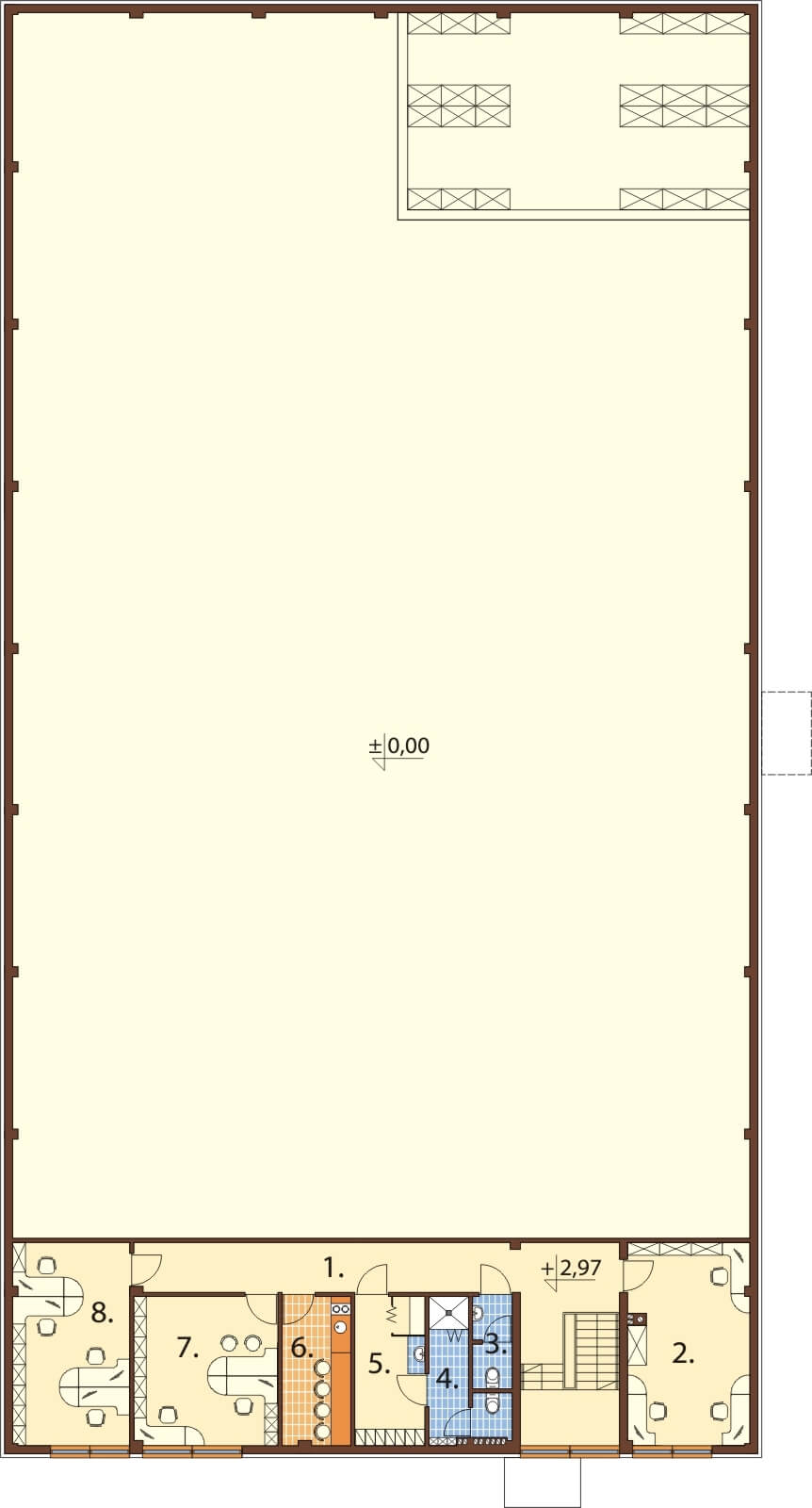

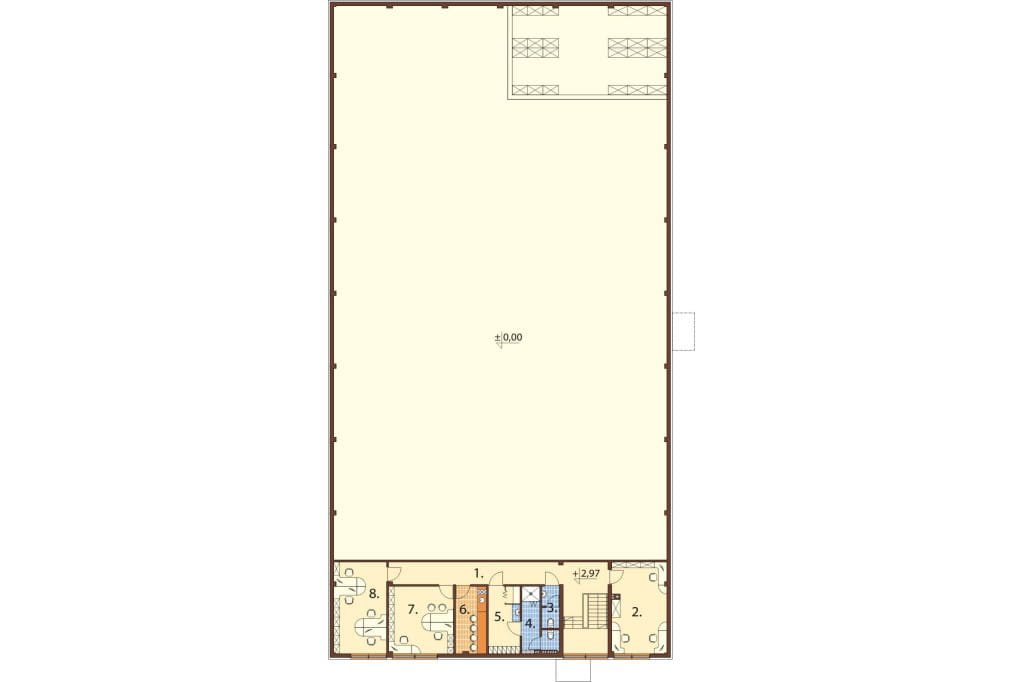

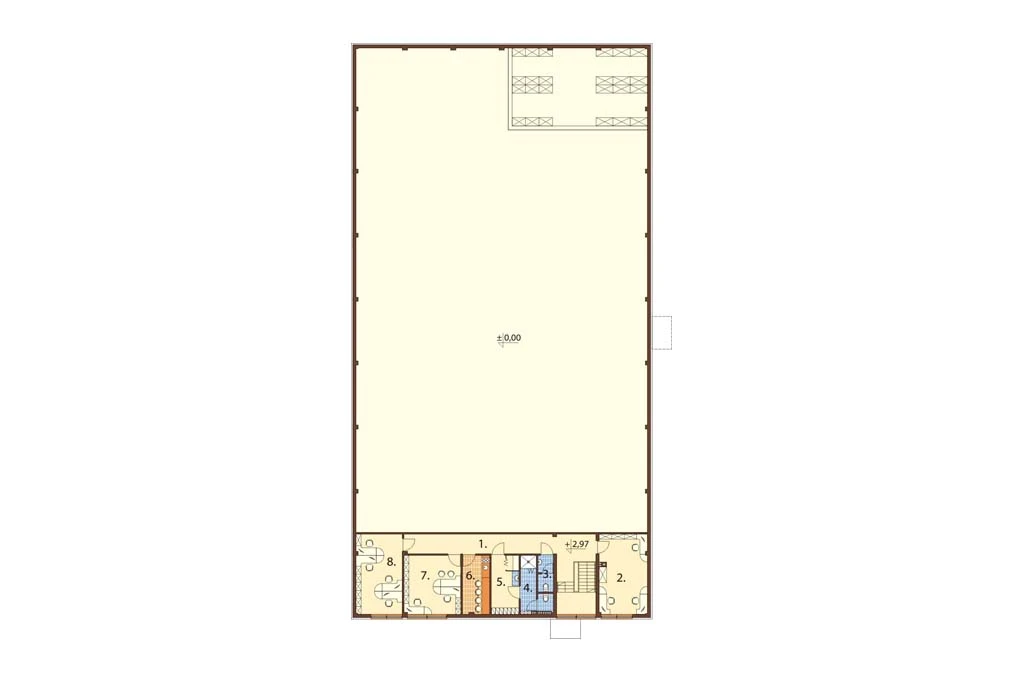

Rzut antresoli



Antresola: 116,08 m2

1. Komunikacja  31,96 m2
2. Biuro 18,14  m2
3. WC 3,20 m2
4. WC + natrysk 7,04 m2
5. Pokój socjalny  9,56 m2
6. Pokój śniadań 9,38 m2
7. Biuro  19,55 m2
8. Biuro 17,25 m2

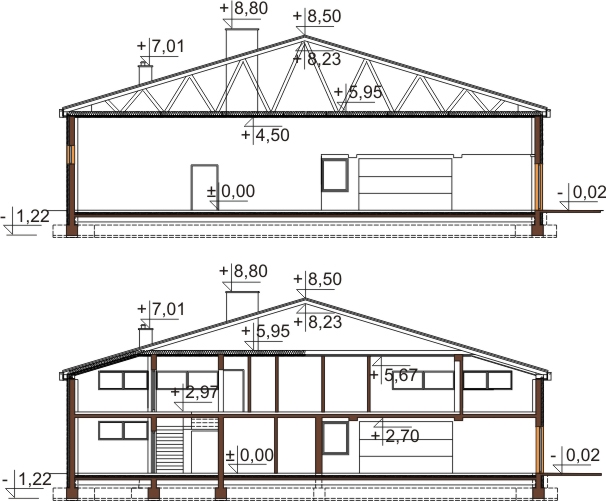

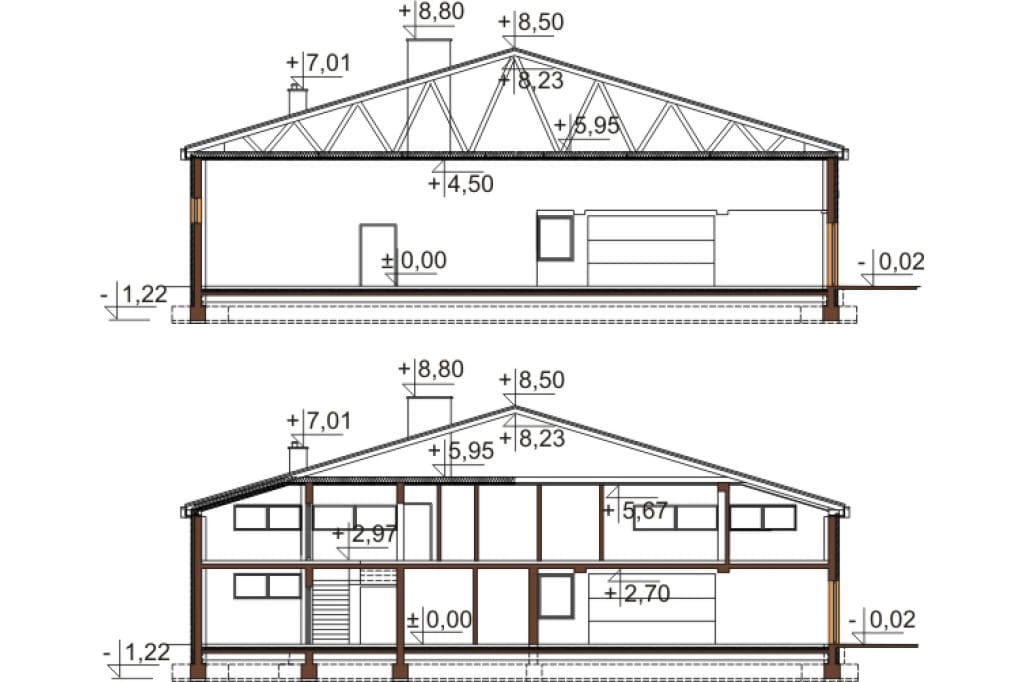

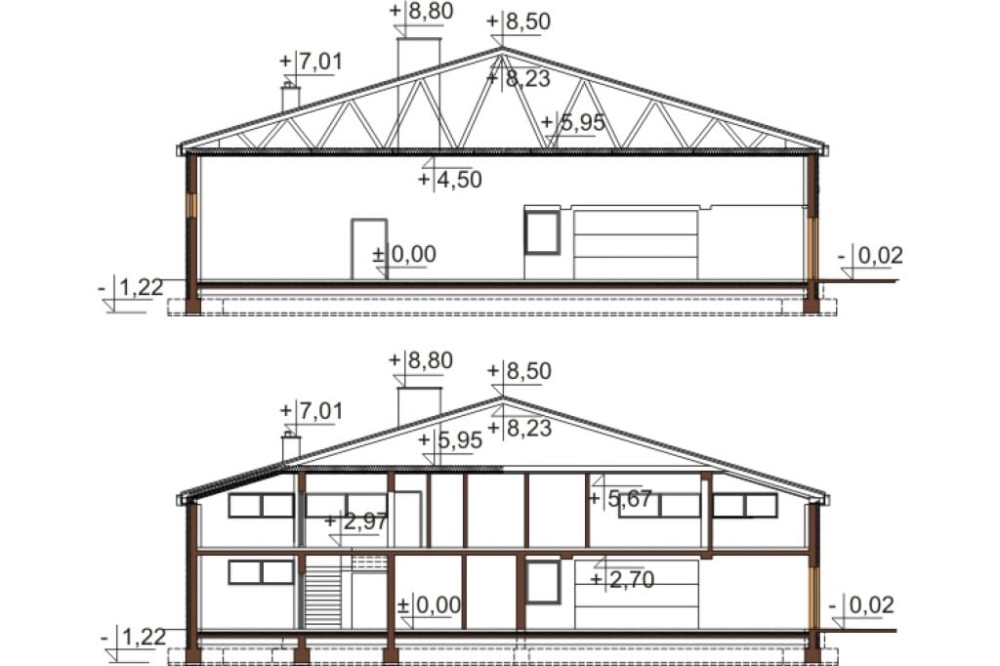

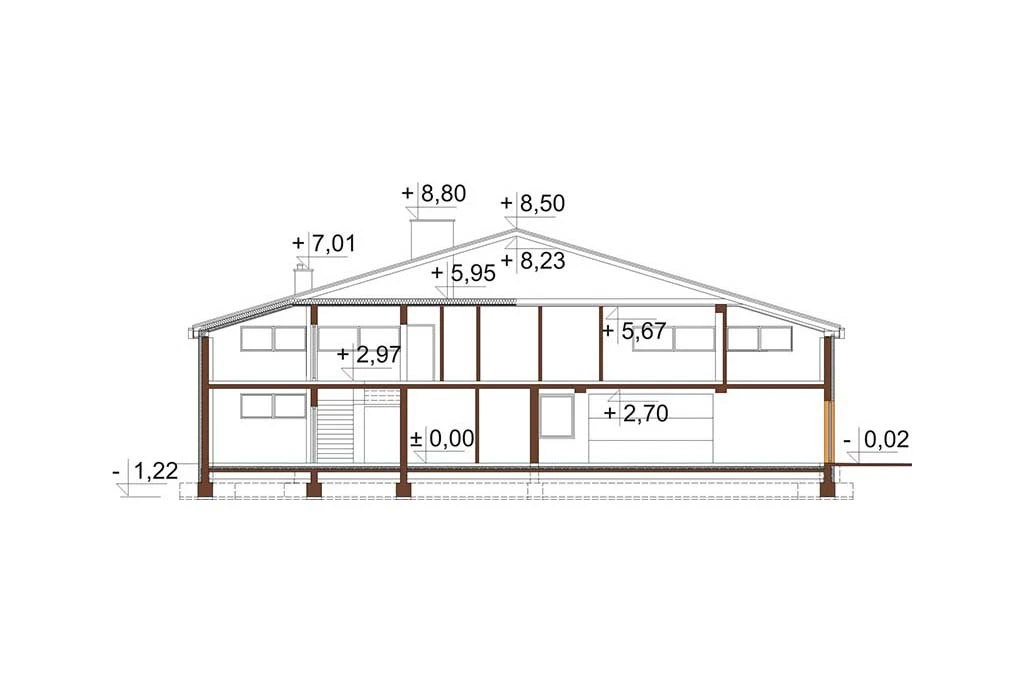

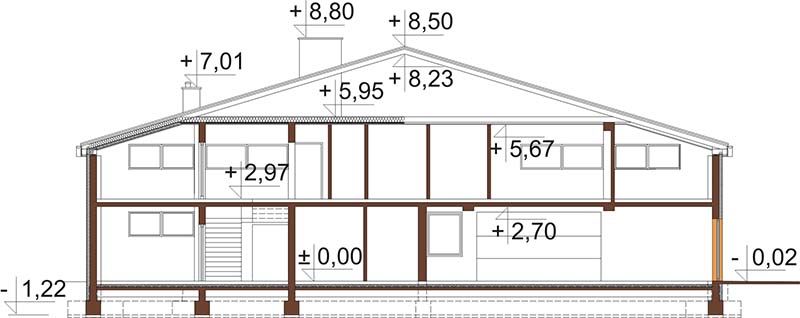

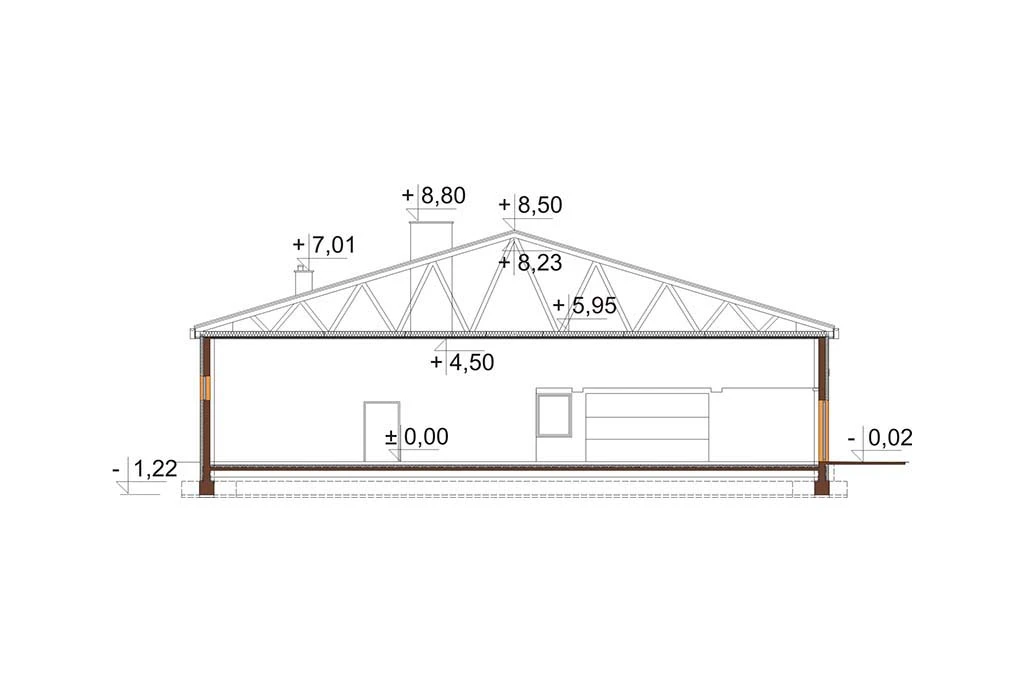

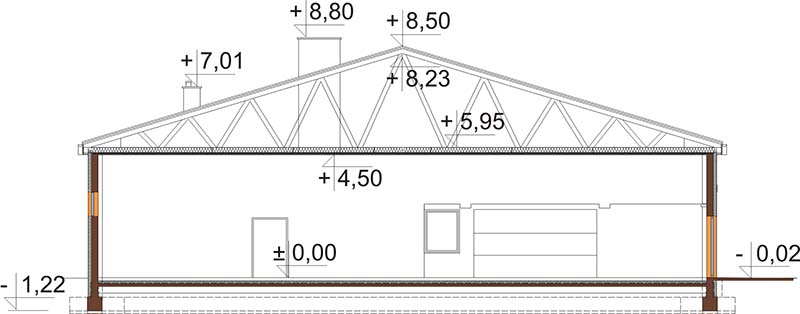

Przekrój





Projekt sklepu samoobsługowego LK-95, parterowy z częściowym poddaszem użytkowym, niepodpiwniczony.

Technologia tradycyjna: ściany zewnętrzne - pustak SOLBET 24 cm, styropian 12 cm, tynk zewnętrzny. Konstrukcję dachu tworzą dźwigary prefabrykowane drewniane. Kąt nachylenia dachu: 17°. Pokrycie dachu: blacha.
Ogrzewanie: budynek ogrzewany nadmuchowo z własnego źródła ciepła - kotłownia gazowa. Na hali i w magazynie wentylacja mechaniczna z odzyskiem ciepła.
Program: hala magzynowa magazyn, zaplecze sanitarno - socjalne, magazynowe, biurowe, kotłownia gazowa, wiatrołap.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany w tym projekt konstrukcji więźby dachowej prefabrykowanej
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna nawiewno - wywiewna, hydranty p.poż,)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłącznik prądu, awaryjne oświetlenie ewakuacyjne)
- projektowana charakterystyka energetyczna
- zestawienie materiałów budowlanych
- zgoda na zmiany w projekcie

Powierzchnia zabudowy: 1012.00 m²
Powierzchnia użytkowa: 1049.81 m²
Kubatura: 5464.80 m³
Szerokość działki: 31.00 m
Ilość kondygnacji: 2
Liczba pomieszczeń: 17
Kąt nachylenia dachu: 17°
Pokój na parterze: Nie
Wysokość budynku: 8,52 m
Rodzaj ogrzewania: gazowe
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: antresola
Typ: komercyjne, produkcyjne, projekty budynków produkcyjnych, Hala magazynowa, Budynki magazynowo - produkcyjne
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
