Budynek gastronomiczny z zapleczem noclegowym
Kod: LK-87
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Parametry projektu zobacz >> |
 |
Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Odbicie lustrzane projektu zobacz >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |

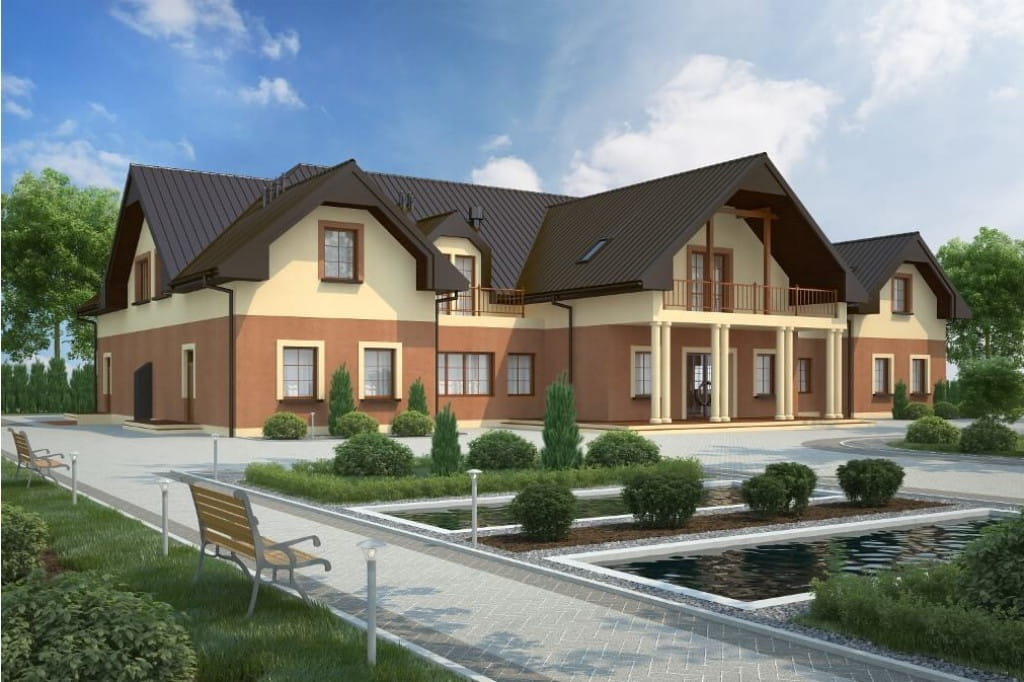

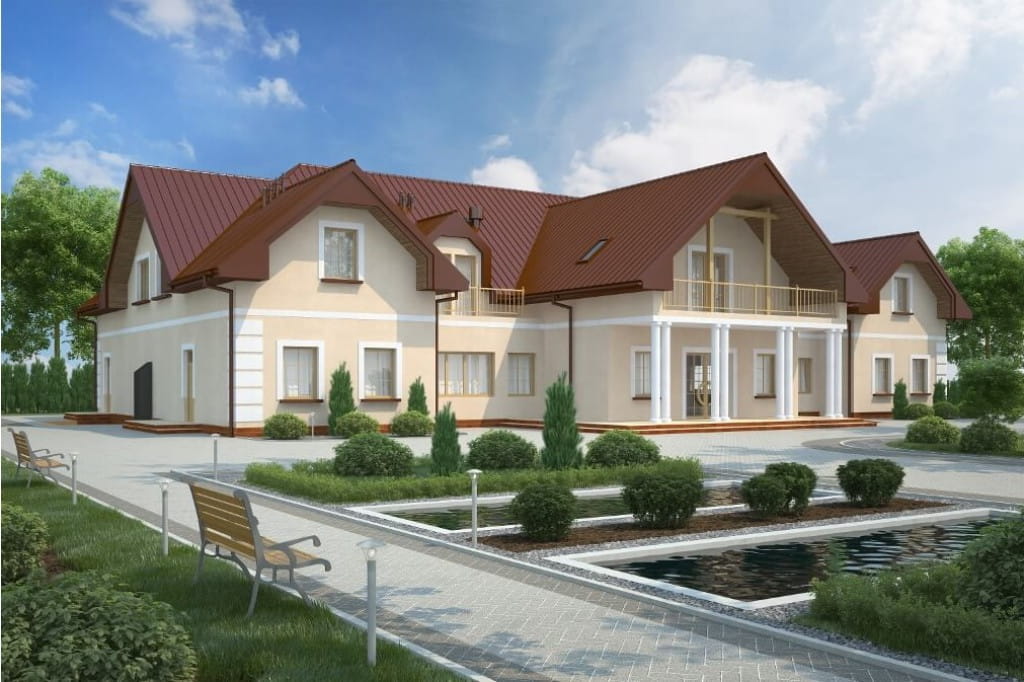

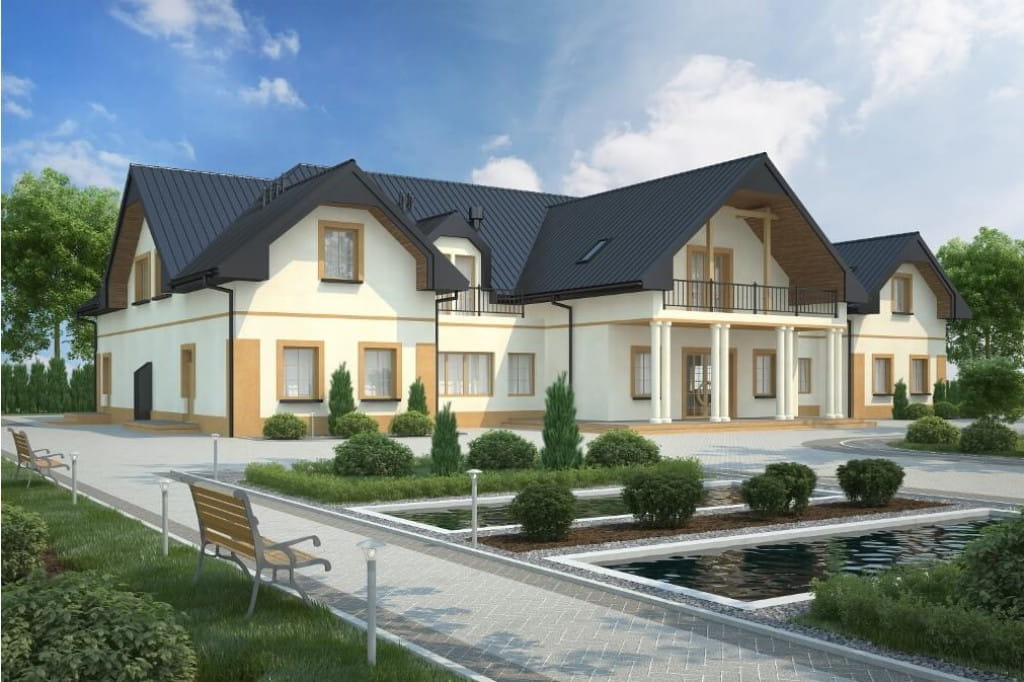

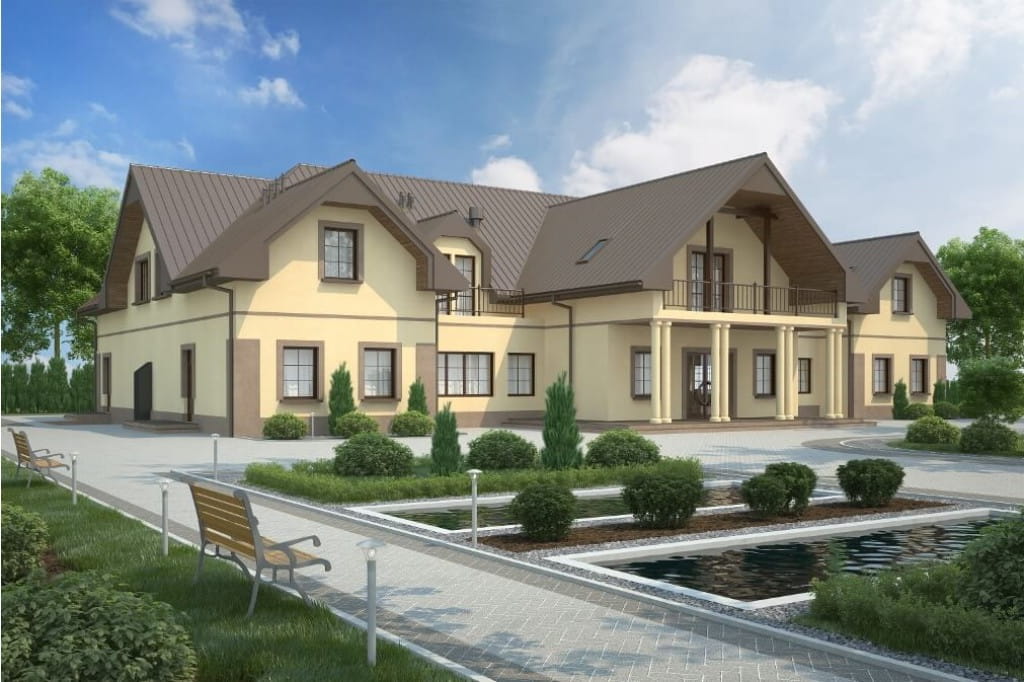

Prezentacja projektu
Opis projektu
Powierzchnia użytkowa: 1069,43 m2. Budynek parterowy z poddaszem użytkowym, częściowo podpiwniczony. Przewidywane zatrudnienie około 7 osób, na parterze sala konsumpcyjna na około 200 gości, na poddaszu adresola dla około 50 osób.

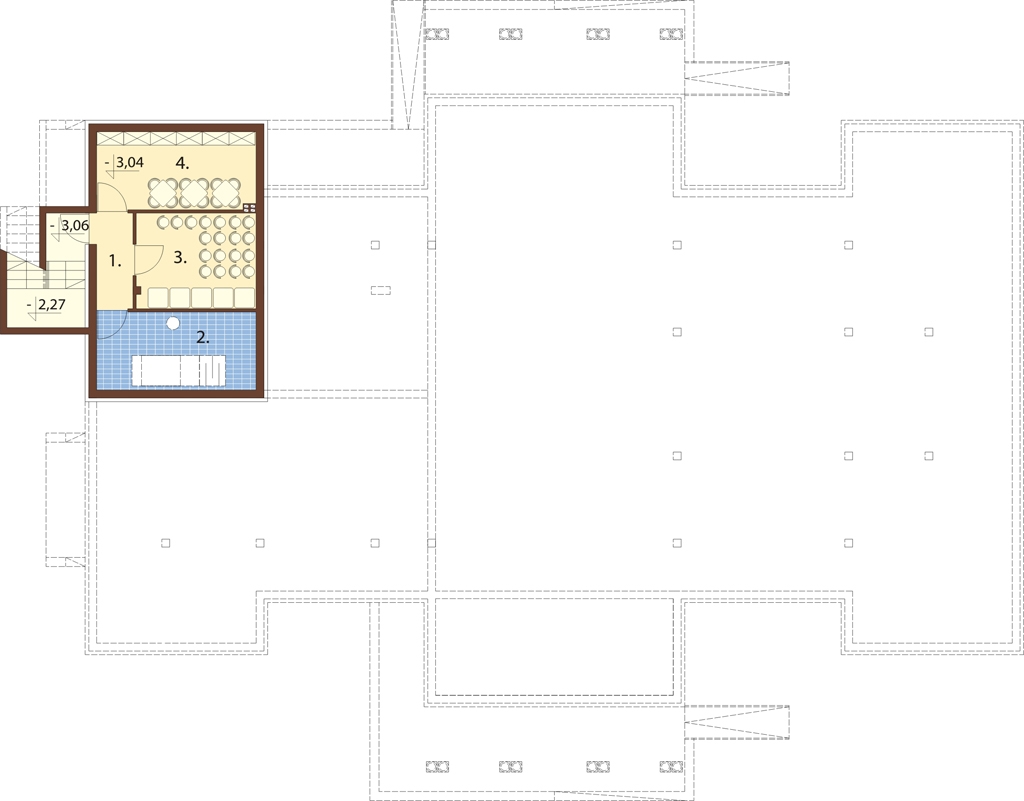

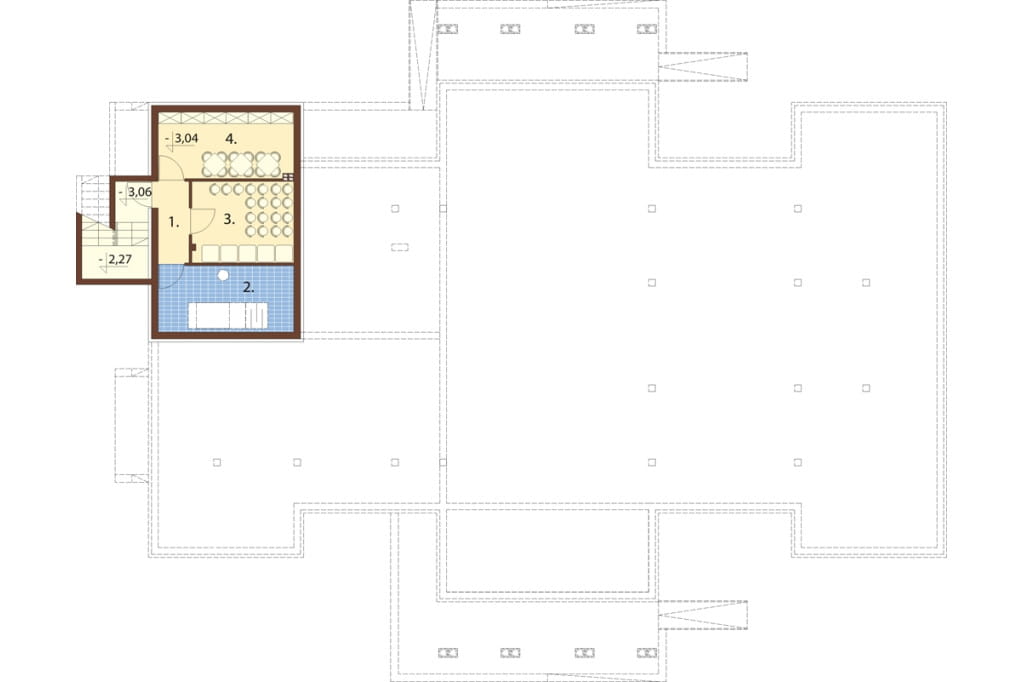

Rzut piwnicy
Piwnica: 58,59 m2
1. Korytarz 5,14 m2
2. Wentylatornia 18,36 m2
3. Pom. gospodarcze 16,85 m2
4. Pom. gospodarcze 18,24 m2

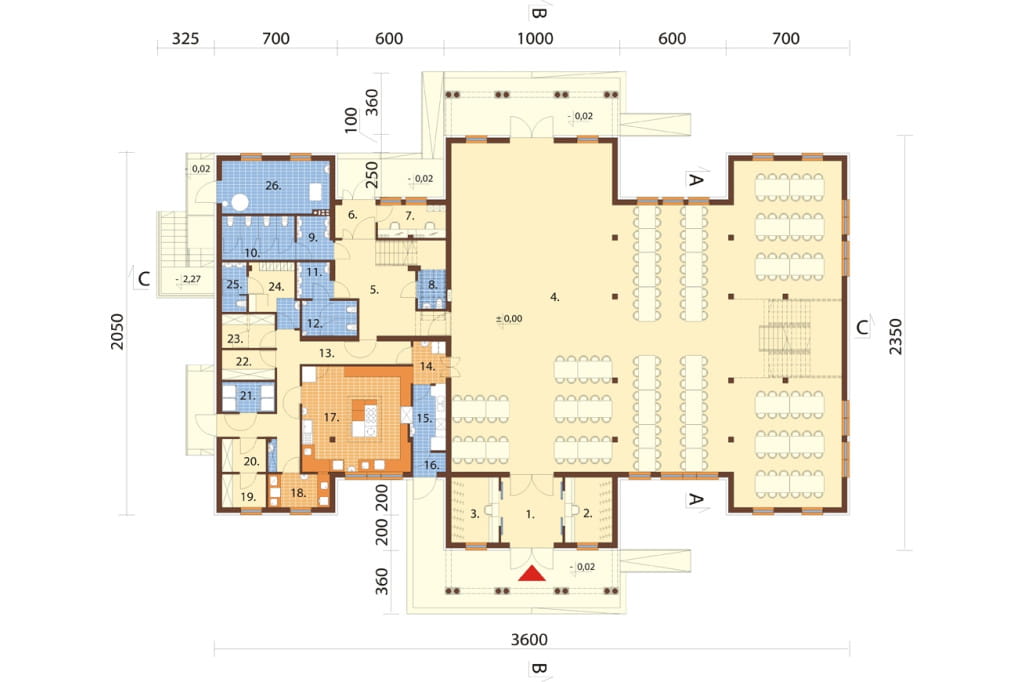

Rzut parteru
Parter: 633,51 m2
1. Hall wejściowy 12,98 m2
2. Szatnia 9,97 m2
3. Szatnia 9,97 m2
4. Sala wielofunkcyjna 393,99 m2
5. Korytarz 27,02 m2
6. Wiatrołap 4,32 m2
7. Biuro 7,24 m2
8. WC dla niepełnosprawnych 3,49 m2
9. Przedsionek 4,70 m2
10. WC damskie 10,30 m2
11. Przedsionek 3,86 m2
12. WC męskie 6,24 m2
13. Korytarz 23,56 m2
14. Rozdzielnia kelnerska 4,52 m2
15. Zmywalnia naczyń kuch. 7,02 m2
16. Pomieszczenie na odpadki 2,06 m2
17. Kuchnia 36,82 m2
18. Obróbka warzyw i jaj 6,58 m2
19. Magazyn 4,70 m2
20. Magazyn 4,70 m2
21. Magazyn urządzeń chłod. 5,07 m2
22. Magazyn 5,04 m2
23. Magazyn 5,73 m2
24. Pokój socjalny dla obsługi kuchni 8,67 m2
25. WC + natrysk 3,84 m2
26. Kotłownia 18,12 m2

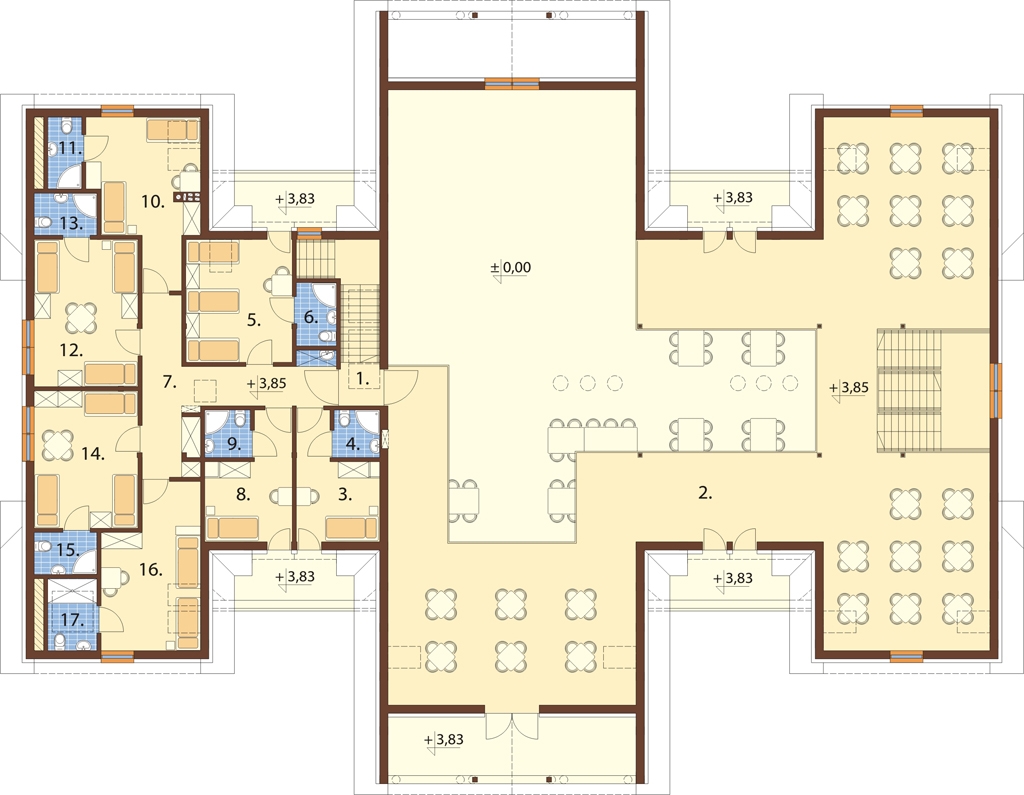

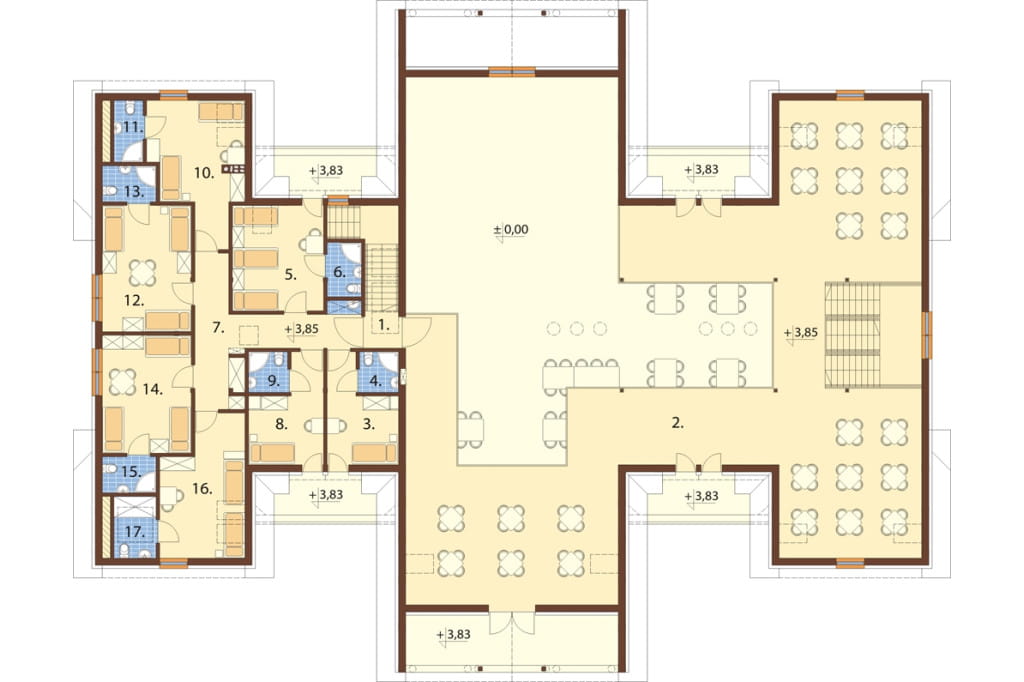

Rzut poddasza
Poddasze: 377,33 m2
1. Klatka schodowa 6,46 m2
2. Antresola 213,85 m2
3. Pokój 1‑osobowy 10,61 m2
4. Łazienka 2,93 m2
5. Pokój 3‑osobowy 16,47 m2
6. Łazienka 3,42 m2
7. Korytarz 20,30 m2
8. Pokój 1‑osobowy 10,74 m2
9. Łazienka 2,93 m2
10. Pokój 2‑osobowy 16,48 m2
11. Łazienka 3,31 m2
12. Pokój 3‑osobowy 19,94 m2
13. Łazienka 2,80 m2
14. Pokój 3‑osobowy 18,80 m2
15. Łazienka 2,80 m2
16. Pokój 2‑osobowy 17,70 m2
17. Łazienka 4,79 m2

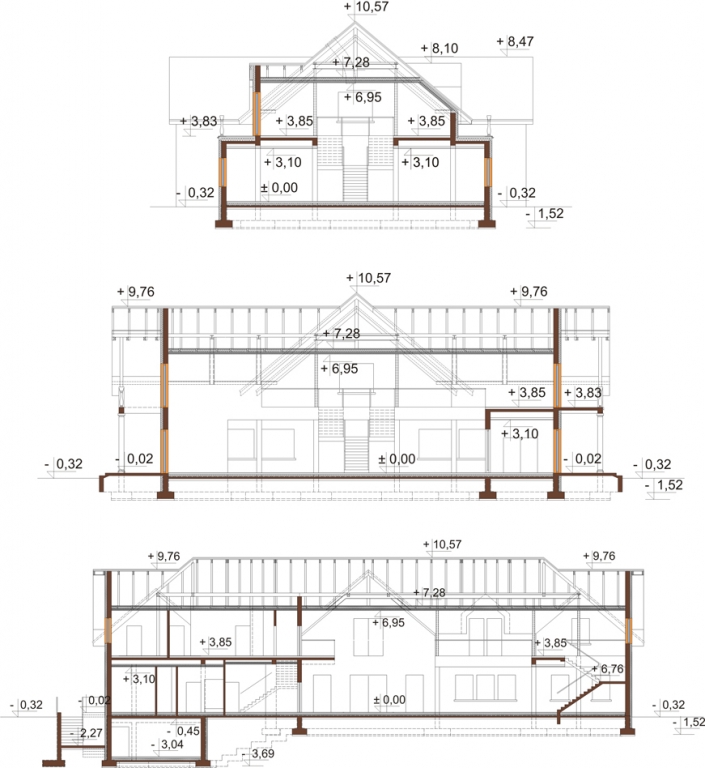

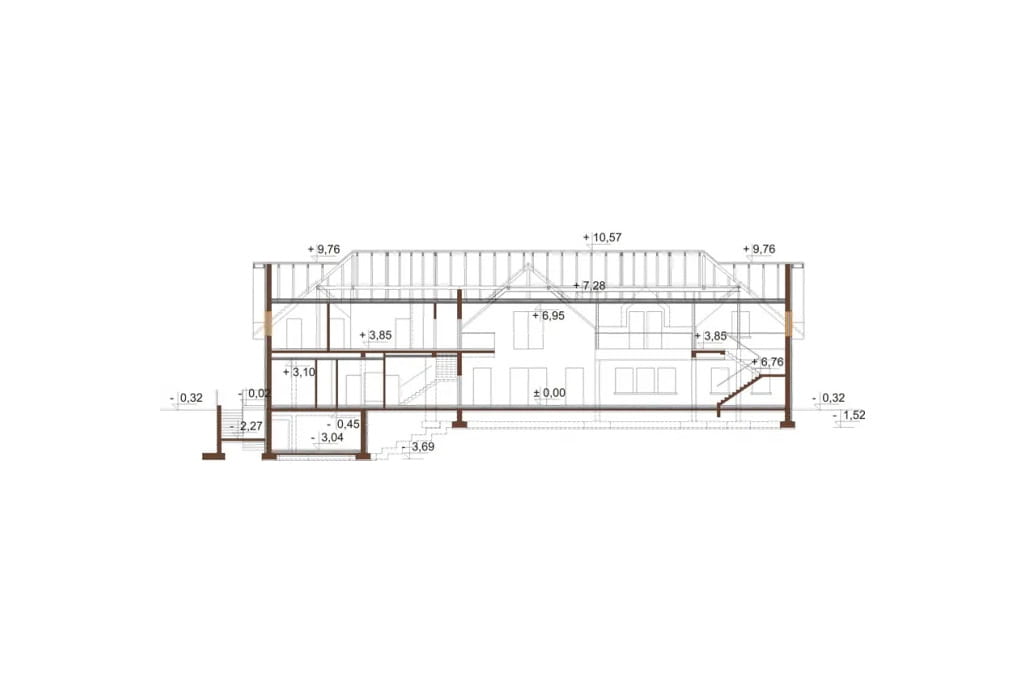

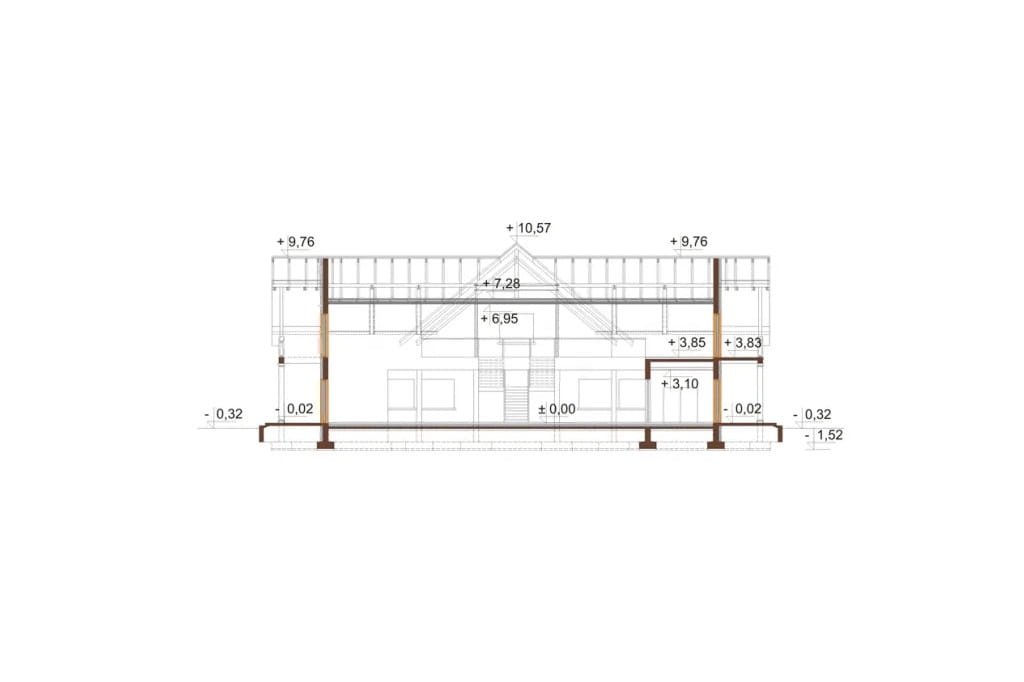

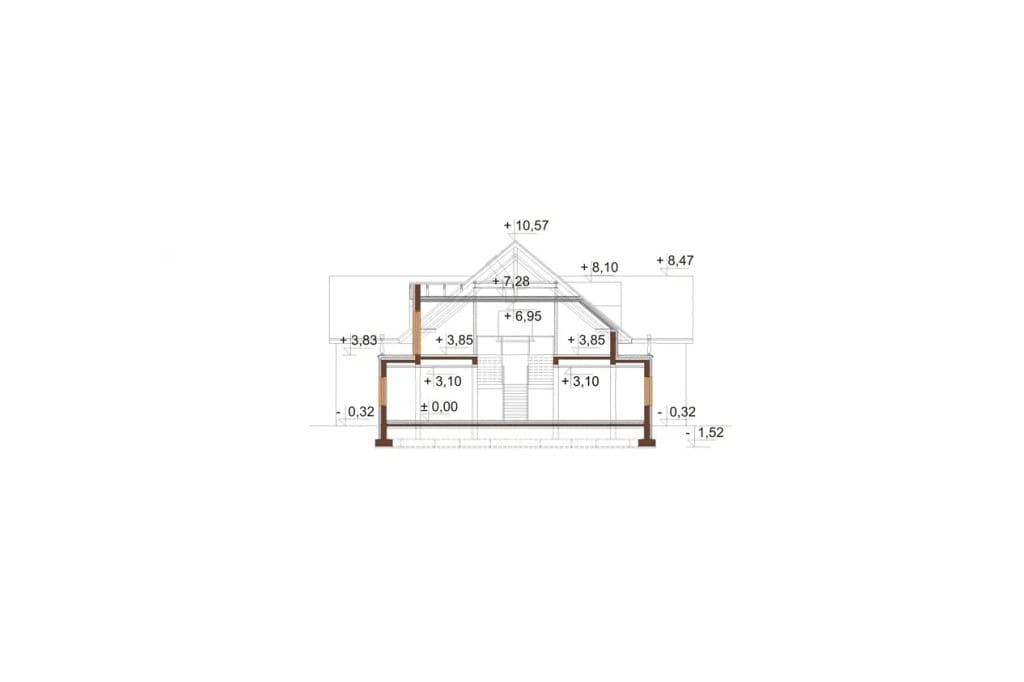

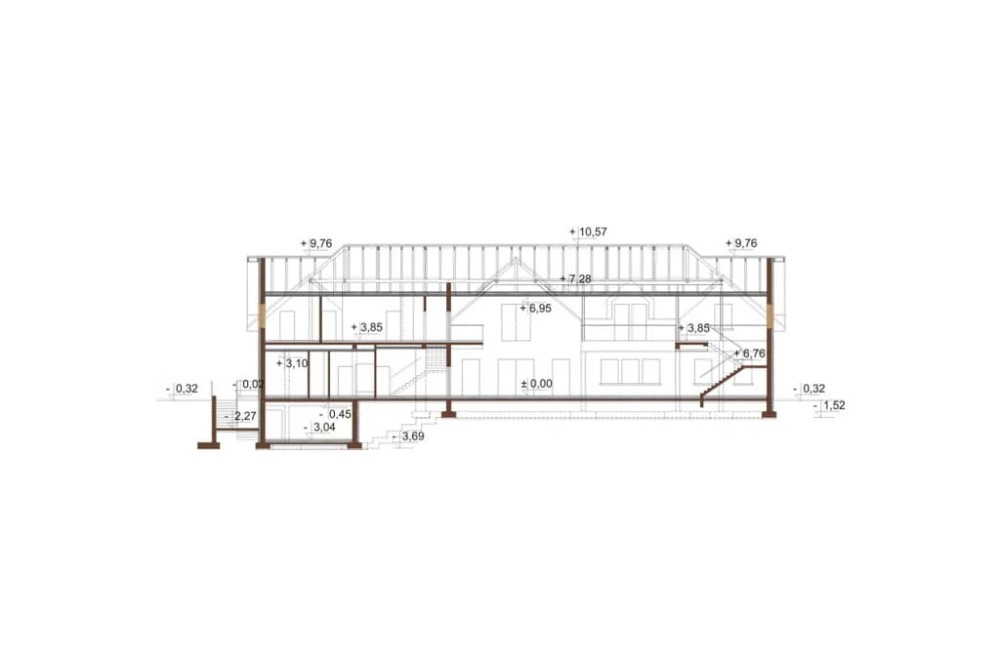

Przekrój

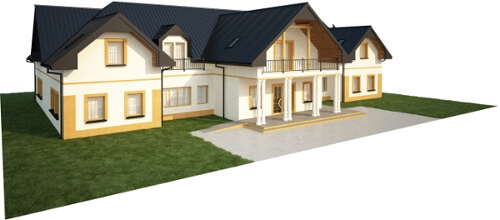

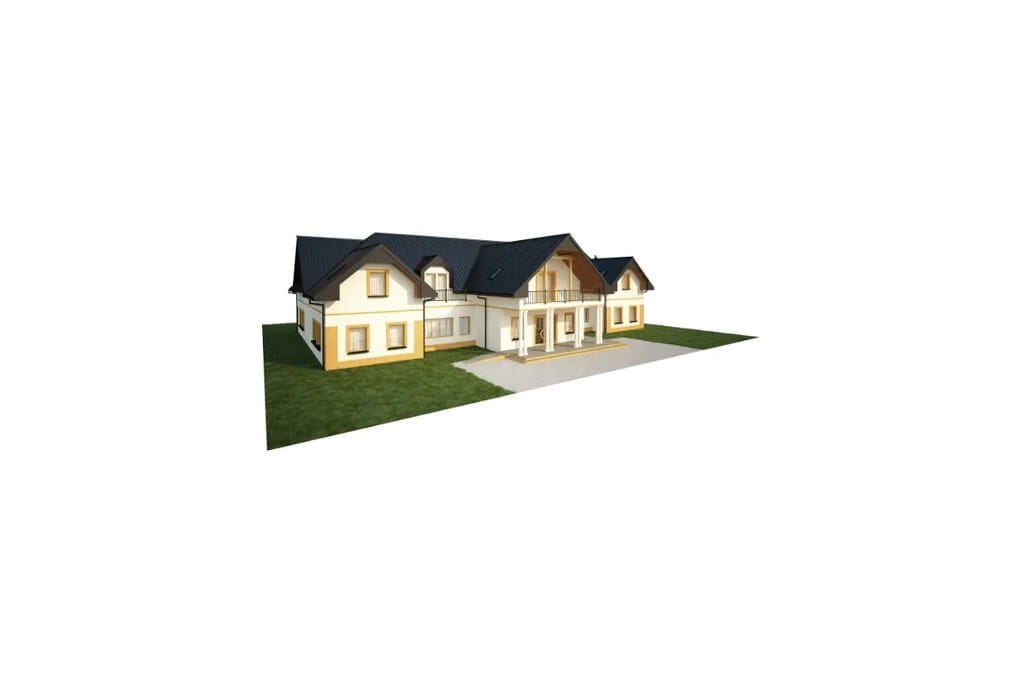

Model

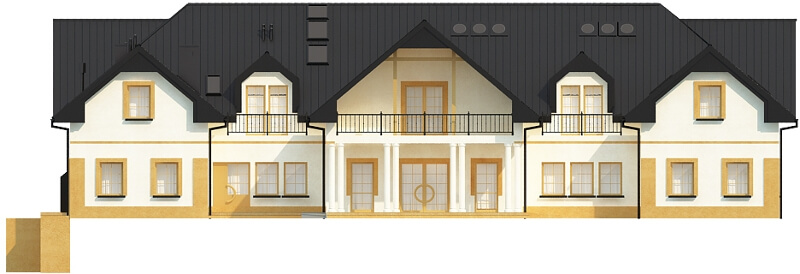

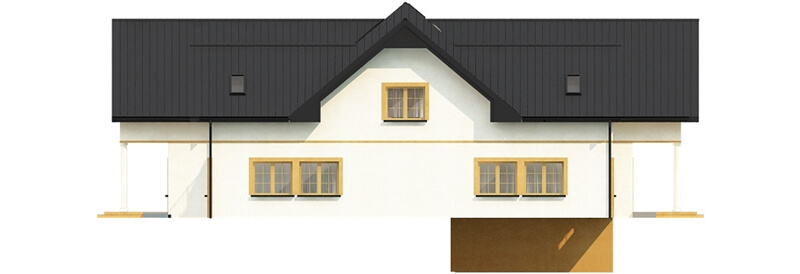

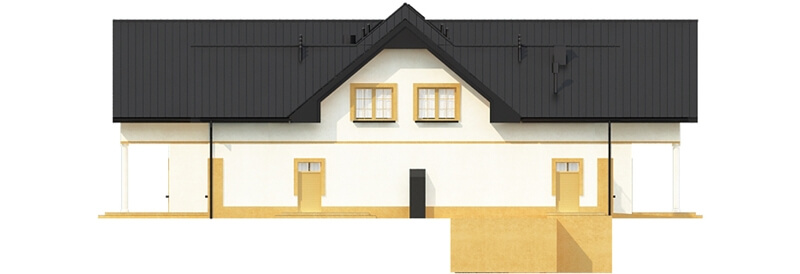

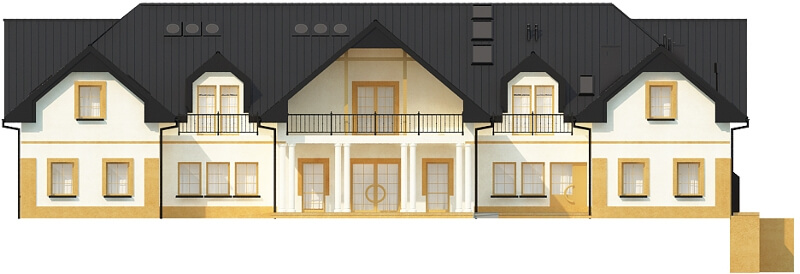

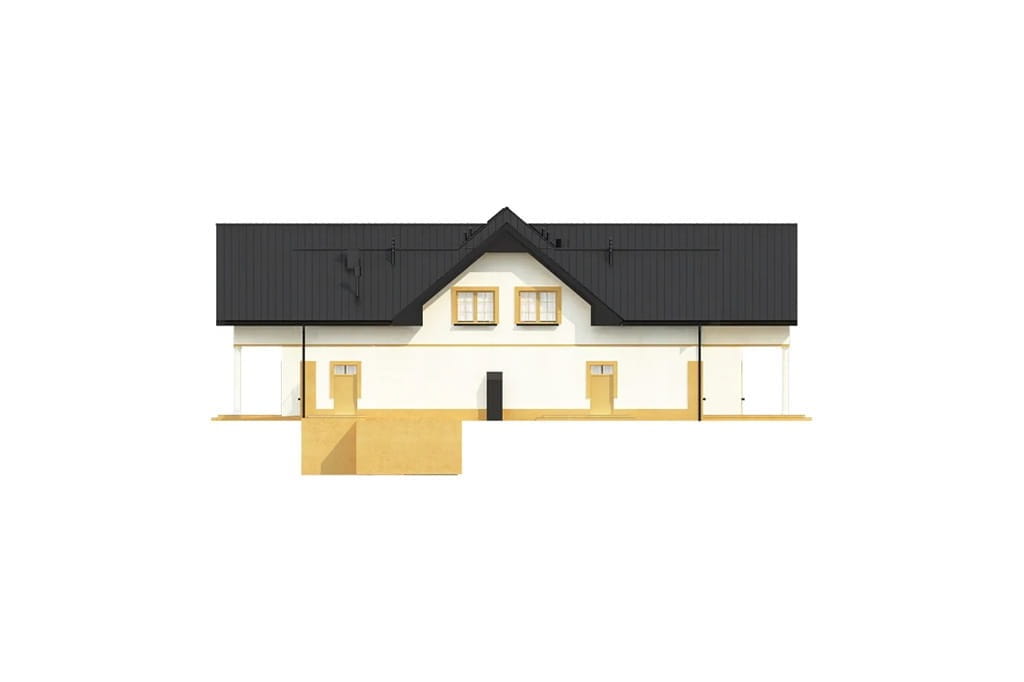

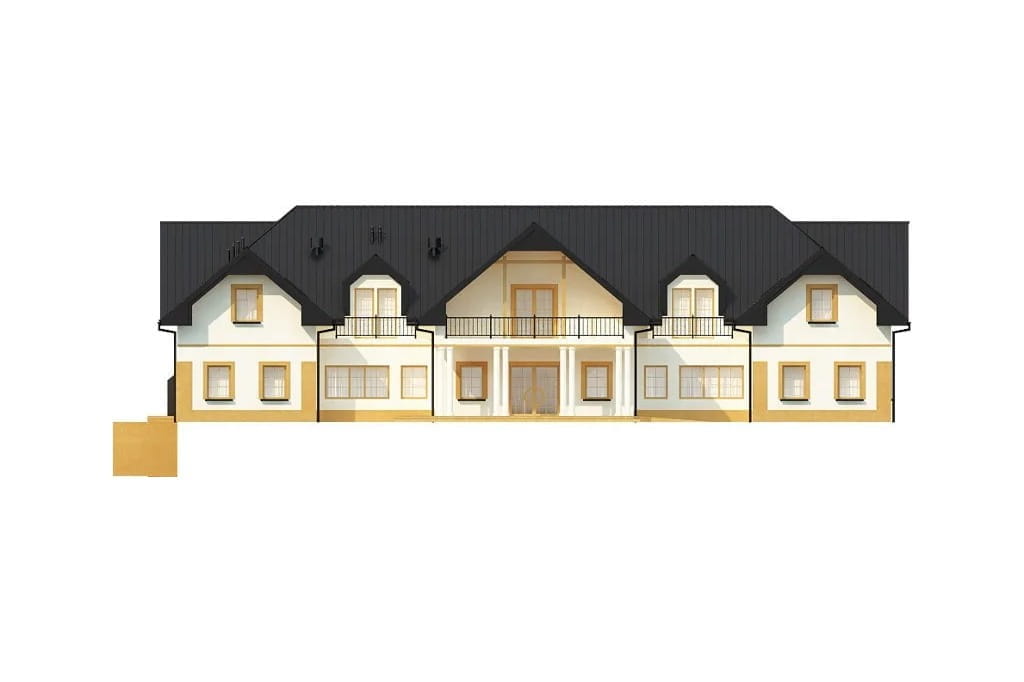

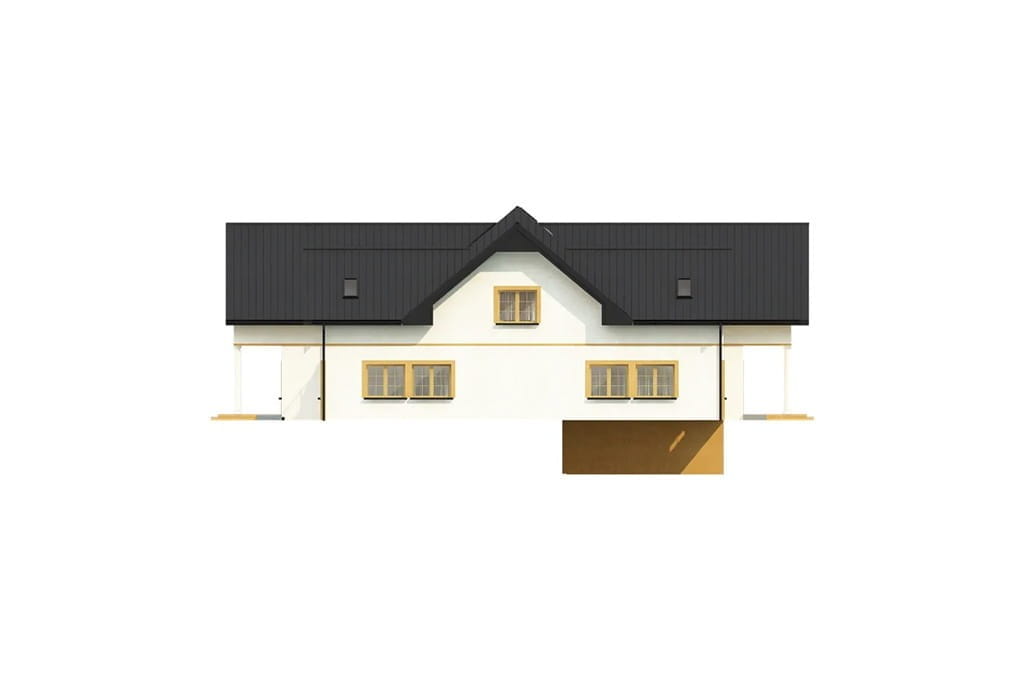

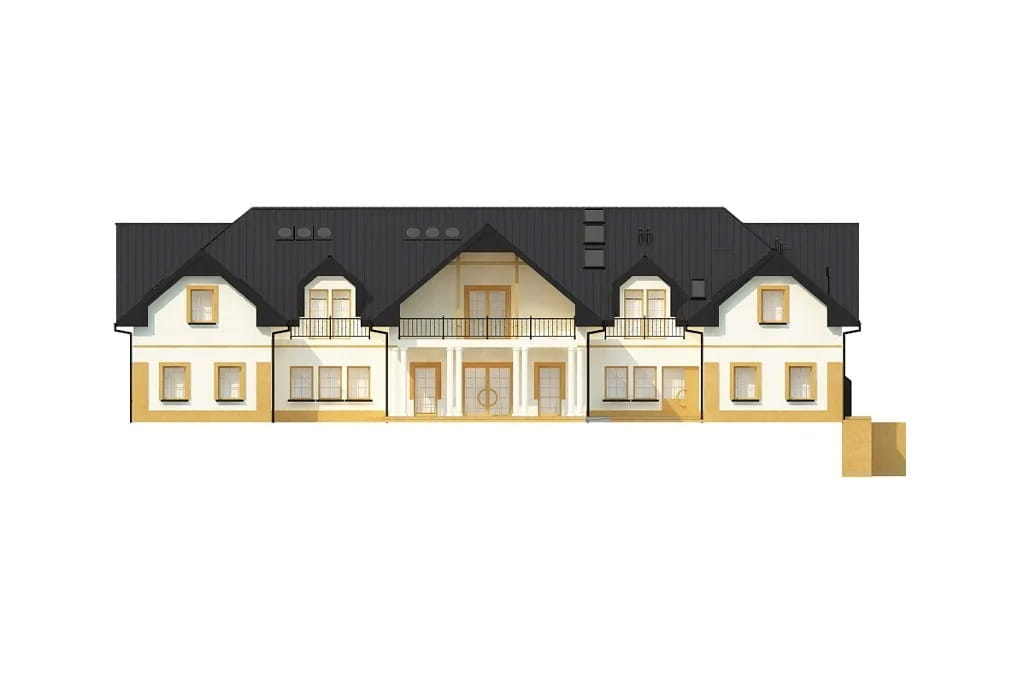

Elewacje
Informacje podstawowe
Technologia: tradycyjna
Ściany zewnętrzne: beton komórkowy 30 cm, styropian 14 cm, tynk zewnętrzny
Stropy:
Nad parterem: część jednokondygnacyjna – płyta Rigips Rigimetr GKF 2×1,5 na ruszcie stalowym, mocowana do konstrukcji drewnianej za pomocą wieszaków stalowych, część dwukondygnacyjna i antresola – strop żelbetowy.
Nad piętrem: część dwukondygnacyjna i antresola – płyta Rigips Rigimetr GKF 2×1,5 na ruszcie stalowym, mocowana do spodu krokwi/jętki za pomocą wieszaków stalowych.
Kąt nachylenia dachu: 40°
Ogrzewanie: kotłownia gazowa
Wentylacja: mechaniczna - nawiewno‑wywiewna z odzyskiem ciepła w restauracji, nawiewno‑wywiewna w kuchni z zapleczem, grawitacyjna w łazienkach przy pokojach na piętrze
Program użytkowy:
Piwnica: wentylatornia, 2 pomieszczenia gospodarcze.
Parter: sala wielofunkcyjna, 2 szatnie, zaplecze sanitarne damskie i męskie, kuchnia z zapleczem gastronomicznym i socjalnym, biuro, kotłownia, 5 pomieszczeń magazynowych.
Poddasze: trzy pokoje trzyosobowe z łazienkami, dwa pokoje dwuosobowe z łazienkami, dwa pokoje jednoosobowe z łazienkami, antresola.
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o., wod-kan, gaz, wentylacja mechaniczna)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- kosztorys inwestorski z przedmiarem robót
- zestawienie materiałów budowlanych
- szacunkowa charakterystyka energetyczna
- zgoda na zmiany w projekcie
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia użytkowa (m²) 1000 - 2000
- Powierzchnia zabudowy (m²) 500 - 1000
- Kąt nachylenia dachu (°) 35 - 40
- Szerokość działki/krótszy bok (m) 30 - 40
- Wysokość budynku (m) 10 - 12
Podstawowe parametry projektu
- Powierzchnia użytkowa (m²) 1069.43
- Powierzchnia zabudowy (m²) 714.00
- Szerokość budynku/krótszy bok (m) 28.40
- Długość budynku/dłuższy bok (m) 36.00
- Wysokość budynku (m) 10.89
- Szerokość działki/krótszy bok (m) 33.70
- Kąt nachylenia dachu (°) 40
- Rodzaj dachu wielospadowy
- Piwnica częściowo podpiwniczony
- Garaż bez garażu
- Poddasze poddasze użytkowe
- Liczba sypialni na parterze 0
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Strop w budynku* żelbetowy
- Układ dachu kalenicowy
- Kubatura (m³) 6938.90
- Liczba kondygnacji 3
- Rodzaj ogrzewania gazowe
- Wskaźnik energii pierwotnej (kWh/(m²·rok)) 66.46
- Wentylacja* mechaniczna
- Liczba pomieszczeń 47
- Liczba wszystkich pokoi 6-10
- Liczba łazienek (bez WC) 6 - 10
Dodatkowe parametry projektu
- Winda w budynku nie
- Przystosowany dla osób niepełnosprawnych tak
- Garaż podziemny nie
- Pomieszczenie socjalne tak
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
