Projekt

HALA MAGAZYNOWO-PRODUKCYJNA
Kod: LK-89
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
OFERTA
BUDOWY DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 3 EGZ. PROJEKTU 19 000 PLN
KUP
PROJEKT



zobacz realizacje naszych projektów

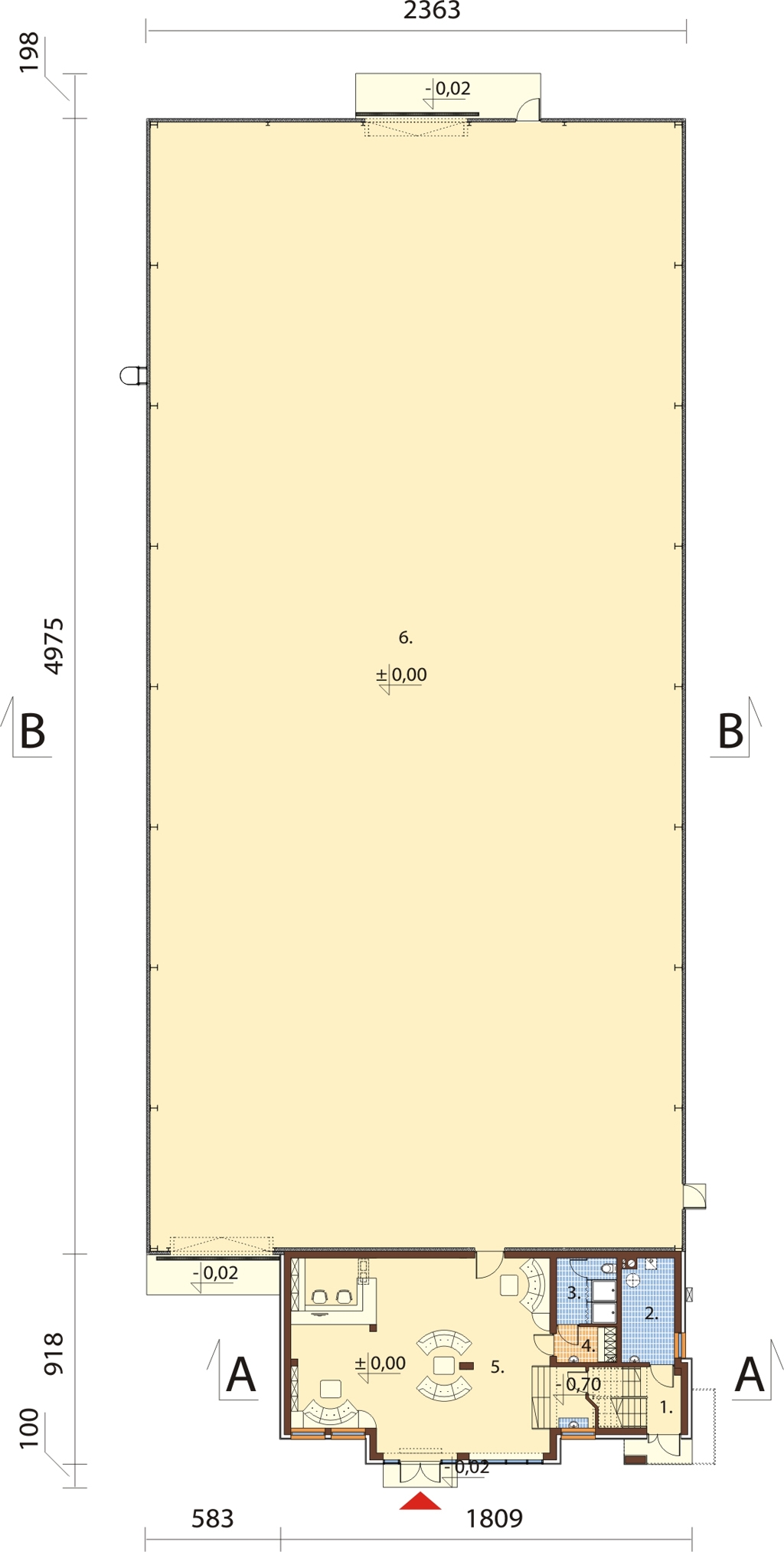

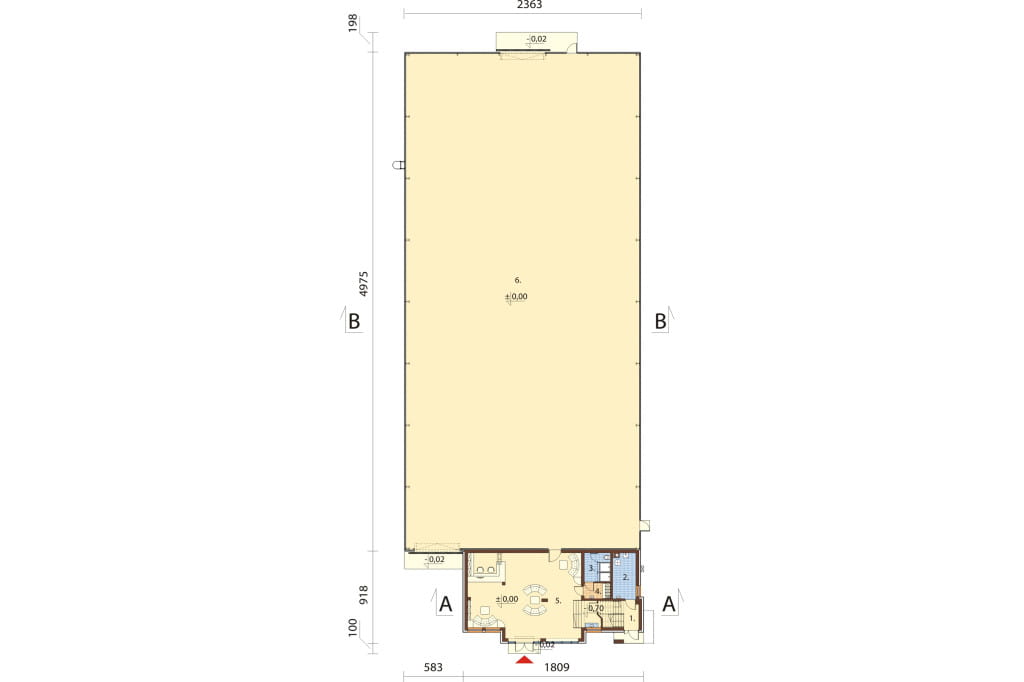

Rzut parteru



Projekt LK-89 - rzut

Parter: 1281,82 m2
1. Klatka schodowa 10,03 m2
2. Kotłownia 10,07 m2
3. WC + natryski 7,41 m2
4. Szatnia 3,97 m2
5. Sala ekspozycyjna 96,58 m2
6. Hala magazynowo - prod. 1153,76 m2
POWIĘKSZ RZUT

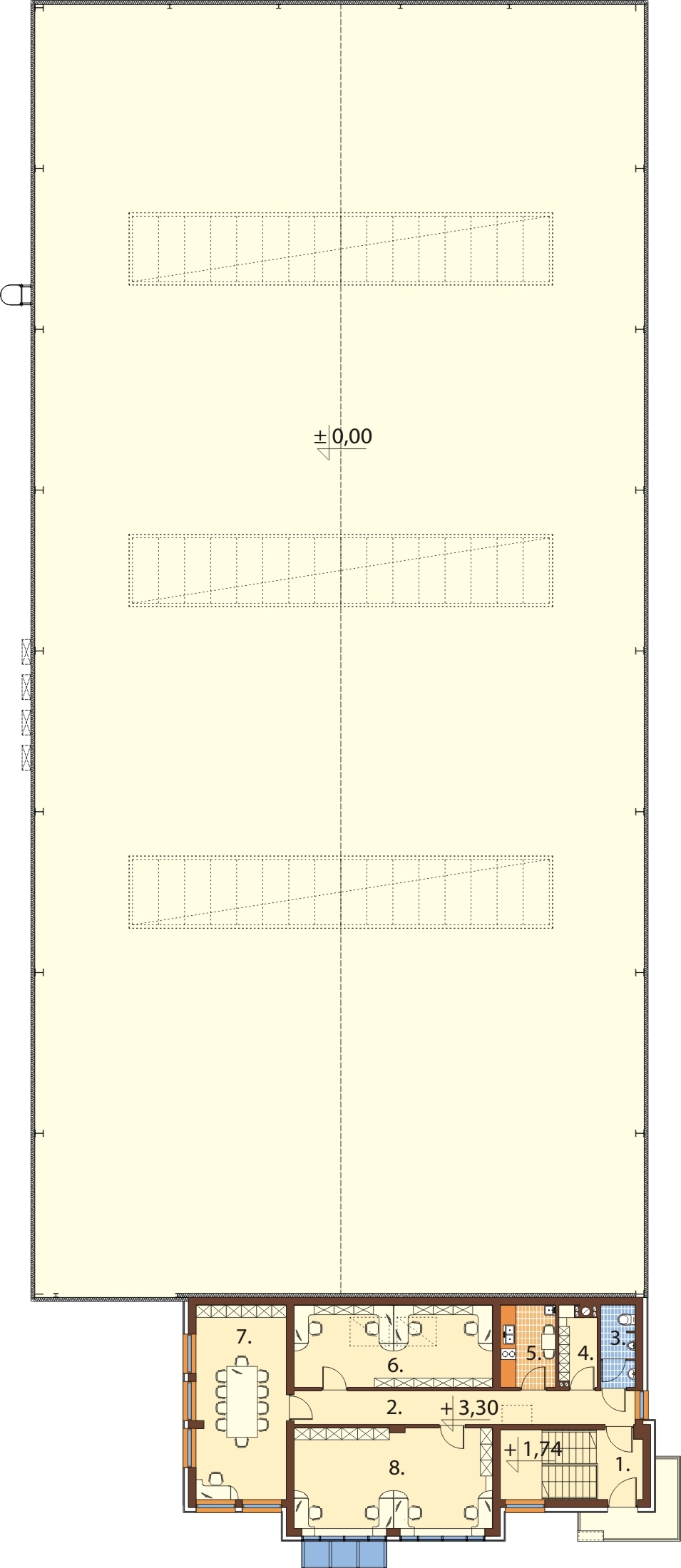

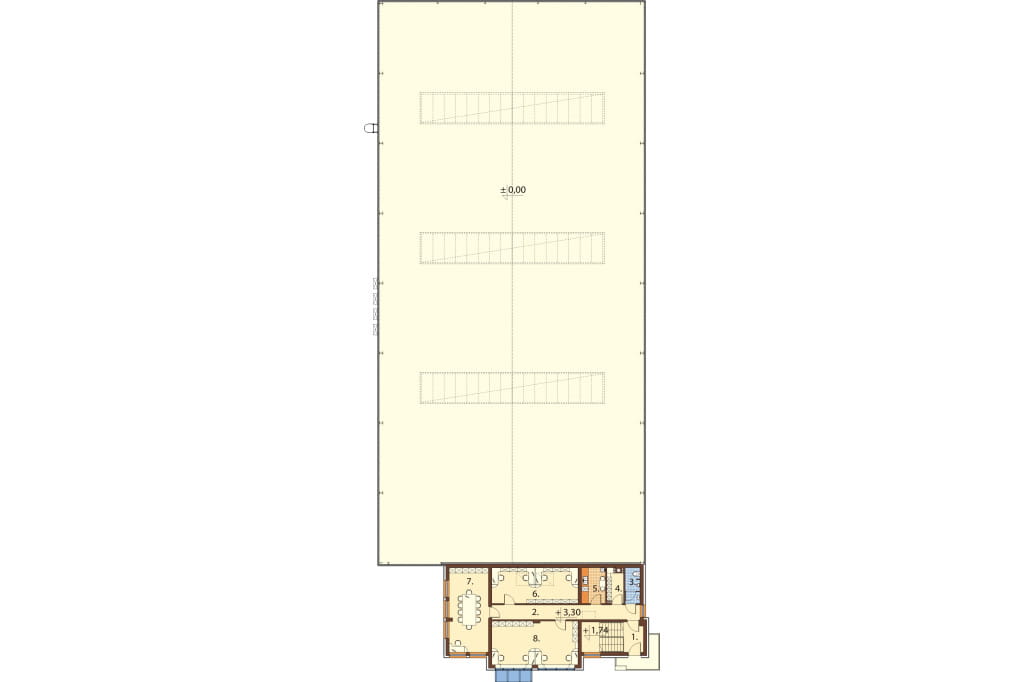

Rzut I piętra



Projekt LK-89 - rzut

I Piętro: 119,49 m2
1. Klatka schodowa 11,43 m2
2. Komunikacja 16,41 m2
3. WC 3,99 m2
4. Archiwum 3,97 m2
5. Pokój śniadań 6,48 m2
6. Biuro 23,61 m2
7. Sala konferencyjna 24,77 m2
8. Biuro 28,83 m2
POWIĘKSZ RZUT

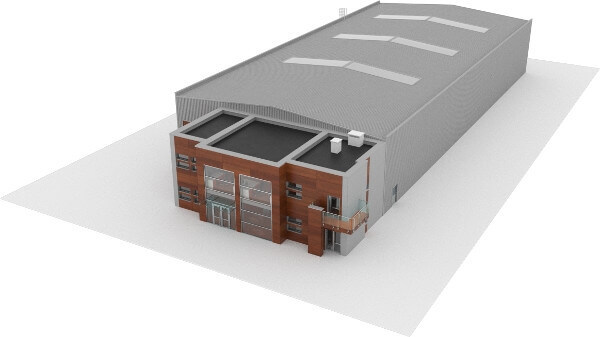

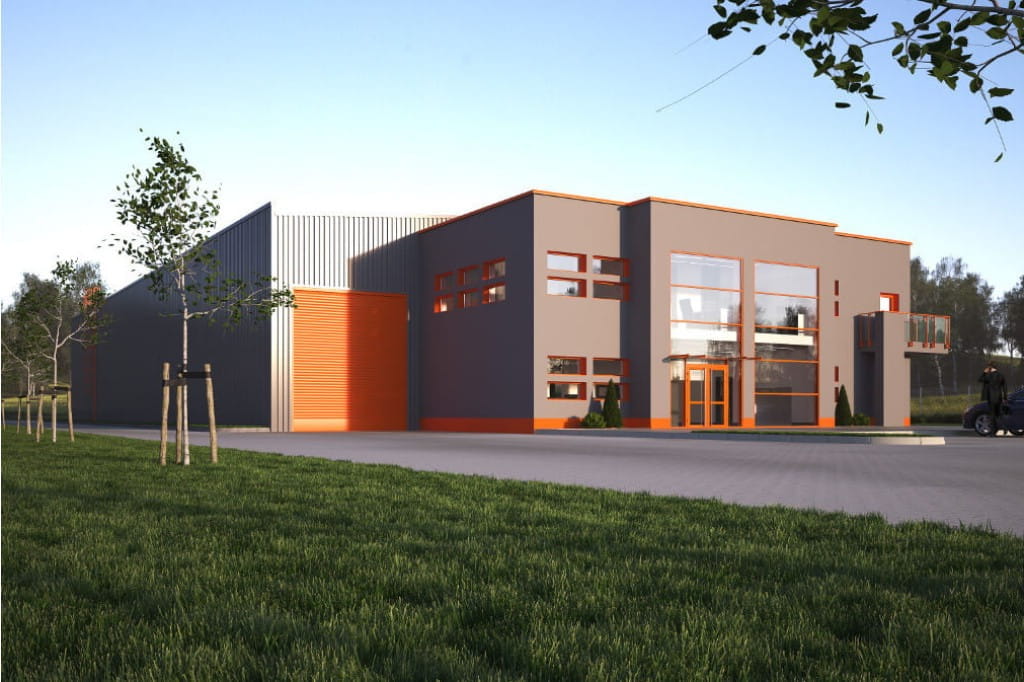

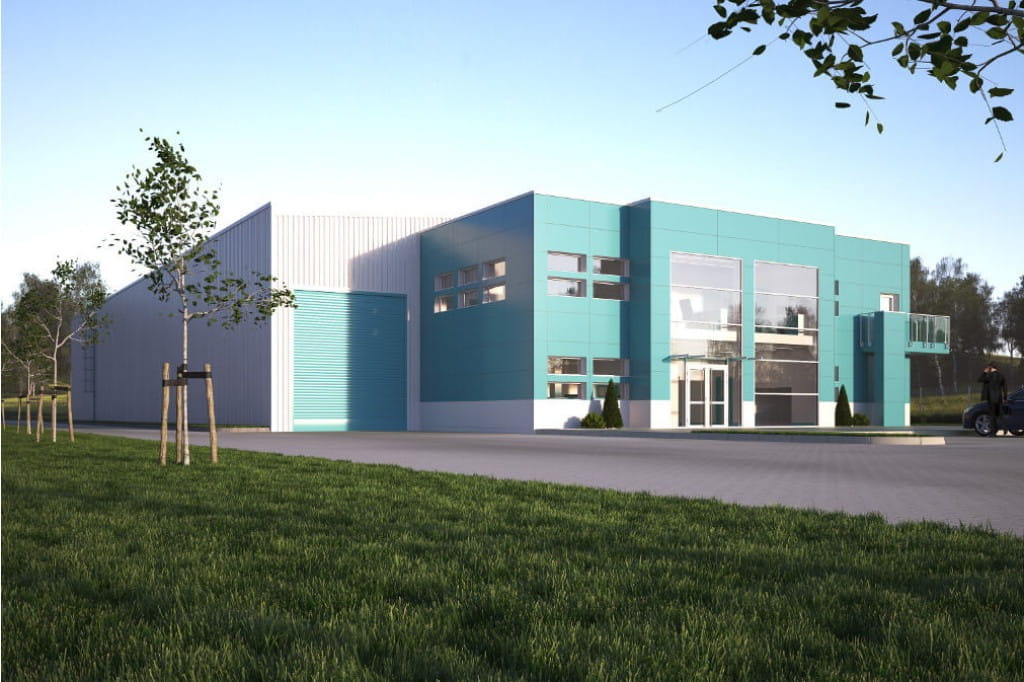

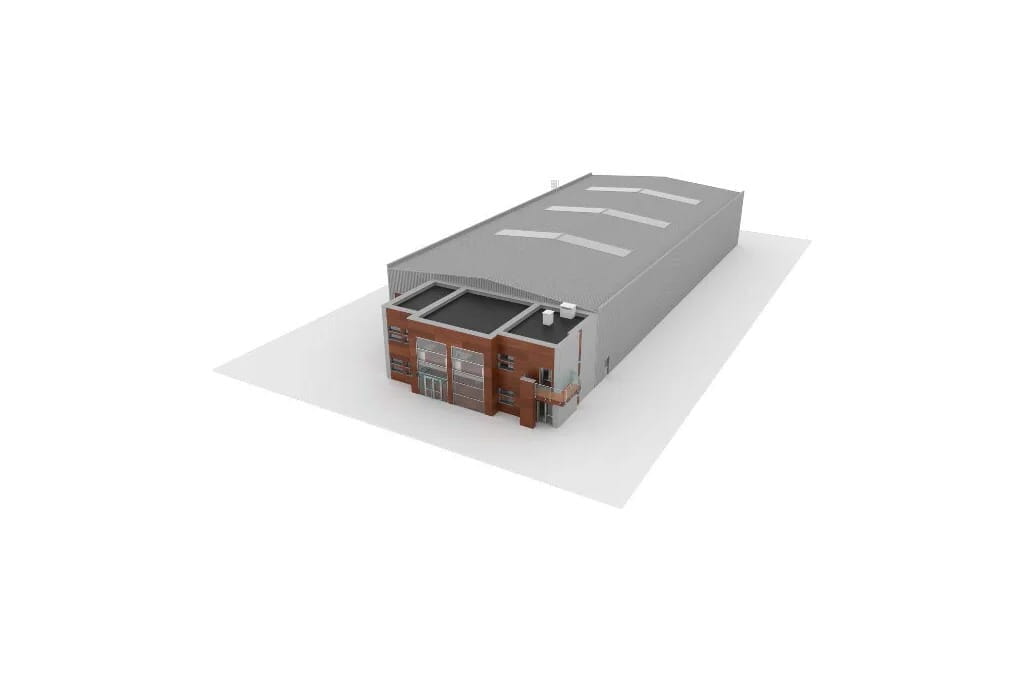

Model



Projekt LK-89 - model

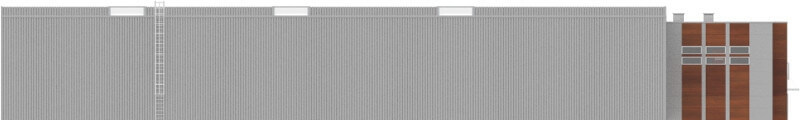

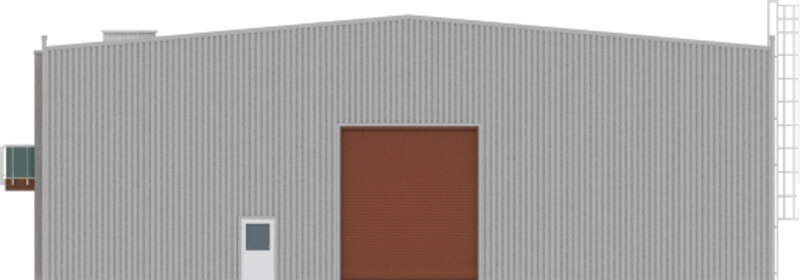

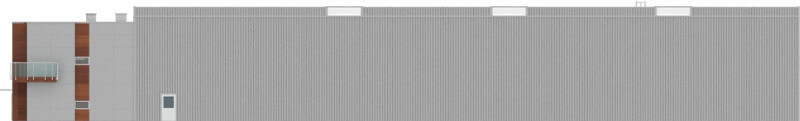

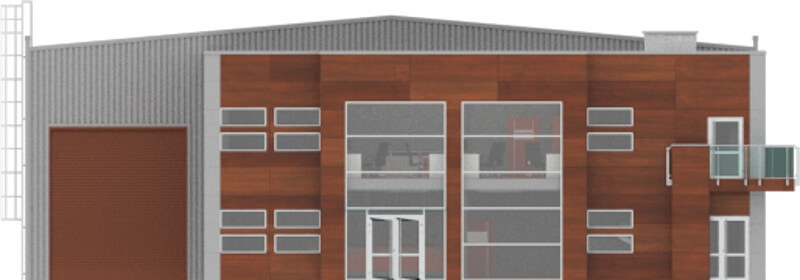

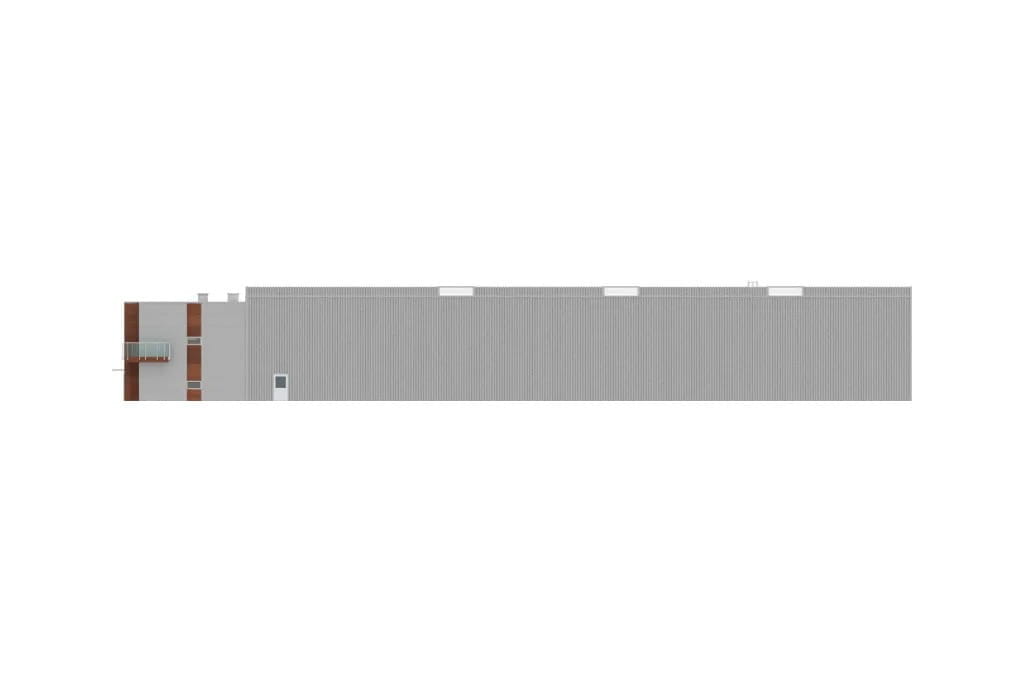

Elewacje



Projekt LK-89 - elewacja
elewacja ogrodowa

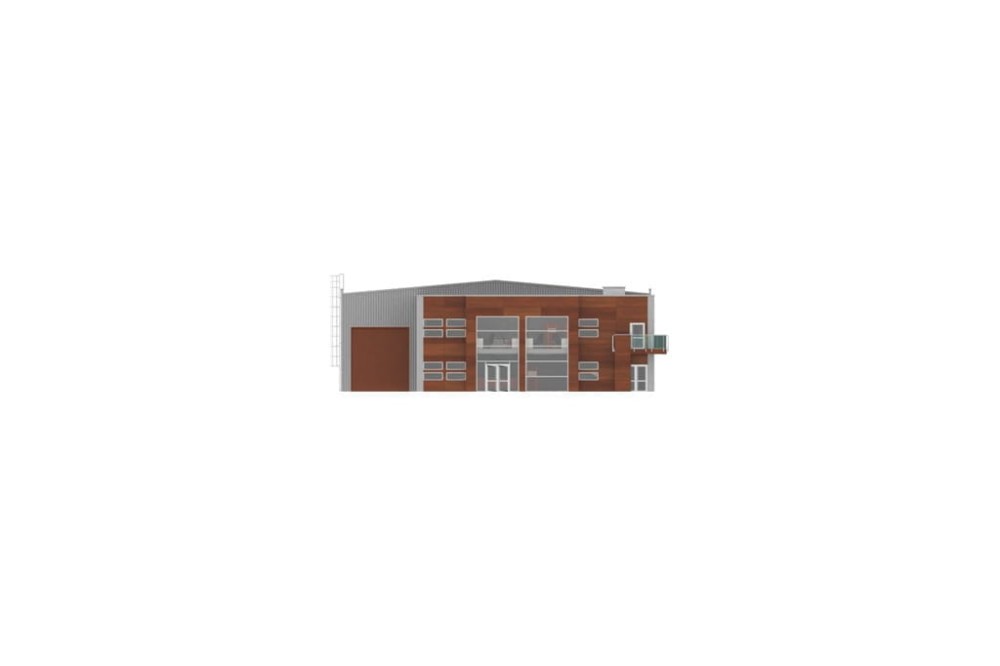

Projekt LK-89 - elewacja
elewacja frontowa

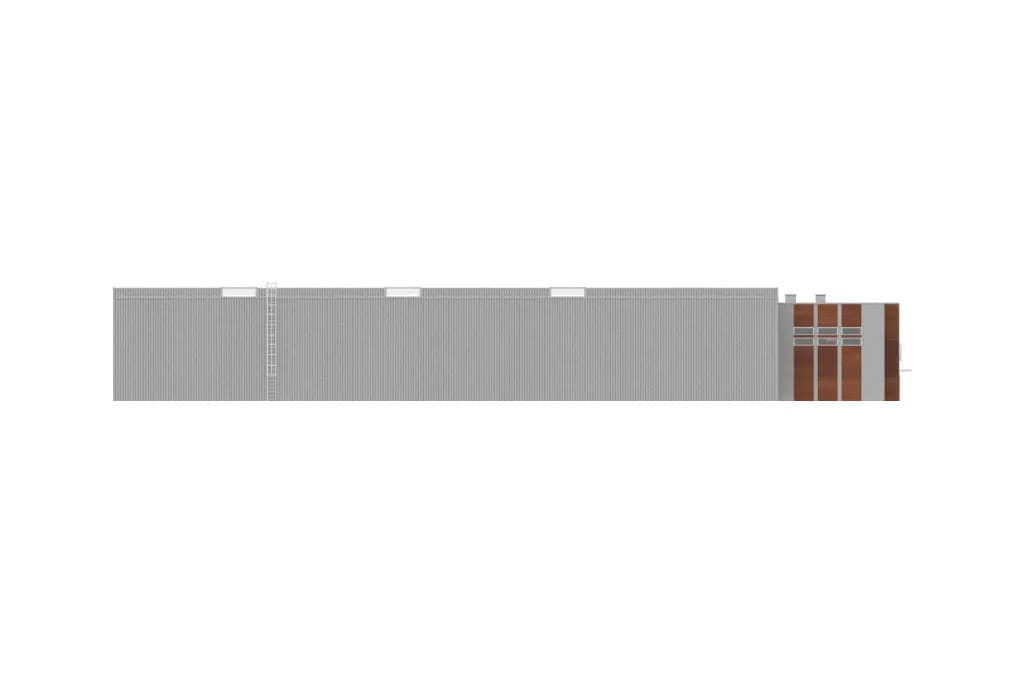

Projekt LK-89 - elewacja
elewacja boczna
Projekt LK-89 - elewacja
elewacja boczna

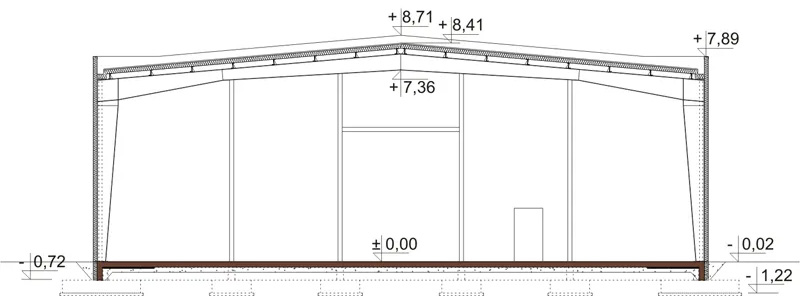

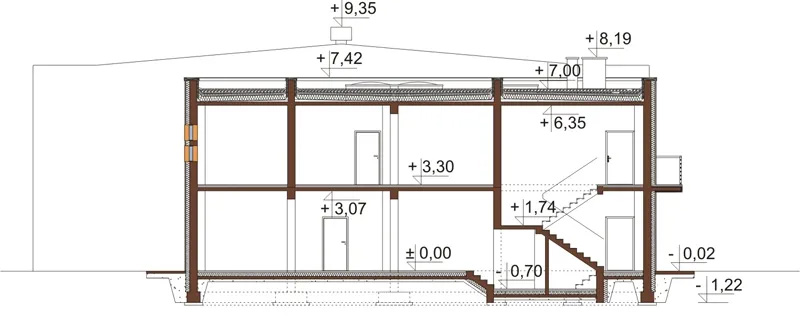

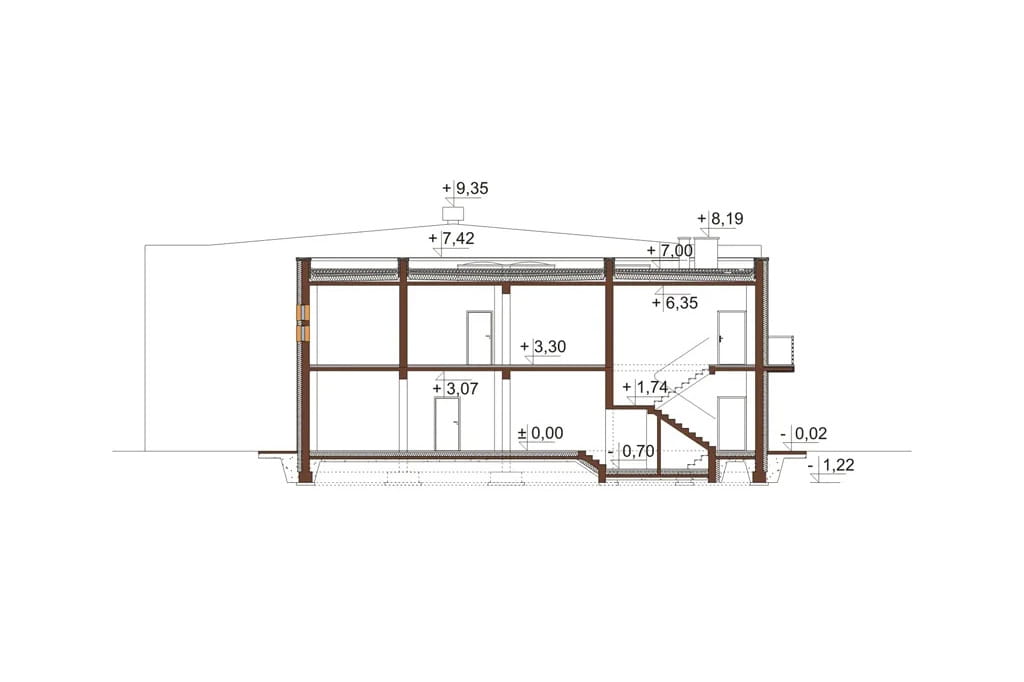

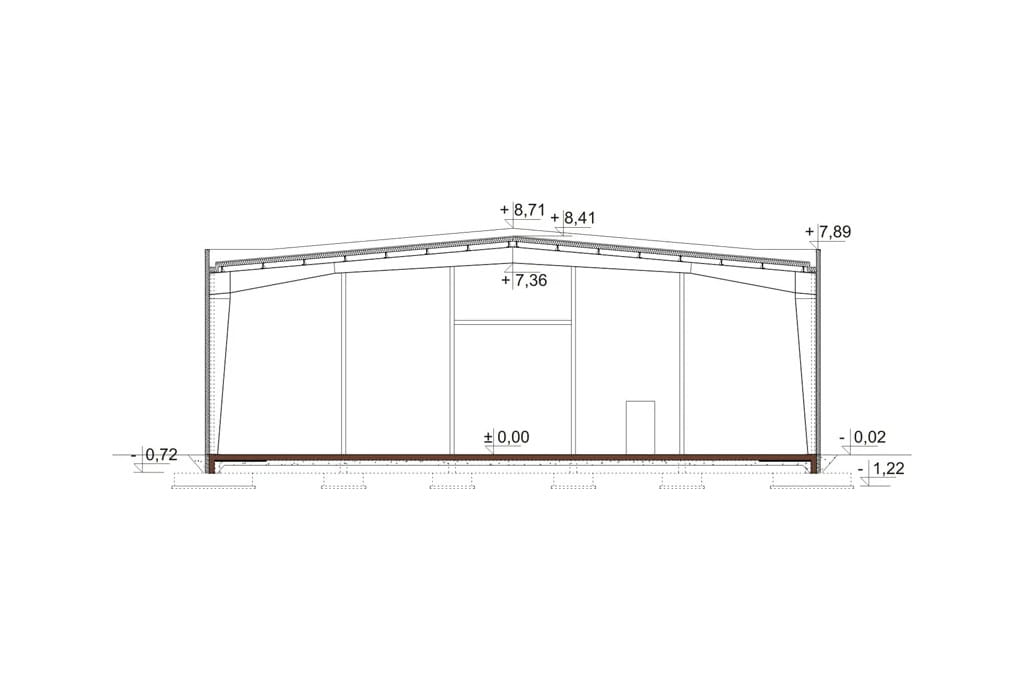

Przekrój



Projekt LK-89 - przekrój



POWIĘKSZ PRZEKRÓJ
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku magazynowo - produkcyjno - biurowego LK-89.
Hala magazynowa jednokondygnacyjna, część biurowa dwukondygnacyjna. Budynek niepodpiwniczony.
Technologia:
Część biurowa: ściany zewnętrzne - pustak ceramiczny 29 cm, wełna mineralna lub styropian 15 cm, panel elewacyjny
Hala:  konstrukcja nośna stalowa z profili gorącowalcowanych, płyta warstwowa
Strop w cześci biurowej: nad parterem żelbetowy, nad piętrem stropodach żelbetowy.
Kąt nachylenia stropodachu: 2°-5°
Ogrzewanie: piec gazowy (propan butan). Na hali aparaty grzewczo wentylacyjne Volcano, w budynku biurowym ogrzewanie grzejnikowe
Wentylacja mechaniczna: pokoje biurowe, sala konferencyjna i sala ekspozycyjna na parterze - wentylacja mechaniczna nawiewno wywiewna z rekuperacją
Program: hala magazynowo - produkcyjna, sala ekspozycyjna, pokoje biurowe, salka konferencyjna, zaplecze socjalne, zaplecze sanitarne, kotłownia na propan butan.


ZOBACZ PODOBNE PROJEKTY:

LK-89B

 Powierzchnia zabudowy: 1333.27 m²
Powierzchnia użytkowa: 1401.72 m²
Kubatura: 10363.50 m³
Szerokość działki: 31.92 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 2
Liczba pomieszczeń: 14
Kąt nachylenia dachu: 2°-5°
Ilość pokoi: 2
Pokój na parterze: Nie
Wysokość budynku: 8.73 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 49.65 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: komercyjne, projekt biura, biurowce, produkcyjne, projekty budynków produkcyjnych, projekty budynków biurowych, Hala magazynowa, Budynki magazynowo - produkcyjne
Technologia: stalowa, tradycyjna

Architekt: Ewa Ferfecka-Homola, Marek Lizak, Ewelina Kurowska
CENA 3 EGZ. PROJEKTU 19 000 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :

- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna nawiewno - wywiewna)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- projektowana charakterystyka energetyczna budynku
- zestawienie materiałów budowlanych
- zgoda na zmiany w projekcie

Producentem projektu jest:
KB Projekt Biuro Architektoniczne
ul. Cystersów 7B, 31-553 Kraków
e-mail: kbprojekt@kbprojekt.pl
tel. 12 414 35 06

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
