Projekt

HALA MAGAZYNOWO-PRODUKCYJNA
Kod: K-89
Zadzwoń do nas!
PN - PT od 8 do 16: 508 037 512,
780 001 242
KOSZTORYS
PROJEKTU DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 4 EGZ. PROJEKTU 6 900 PLN
19 000 PLN 		KUP
PROJEKT

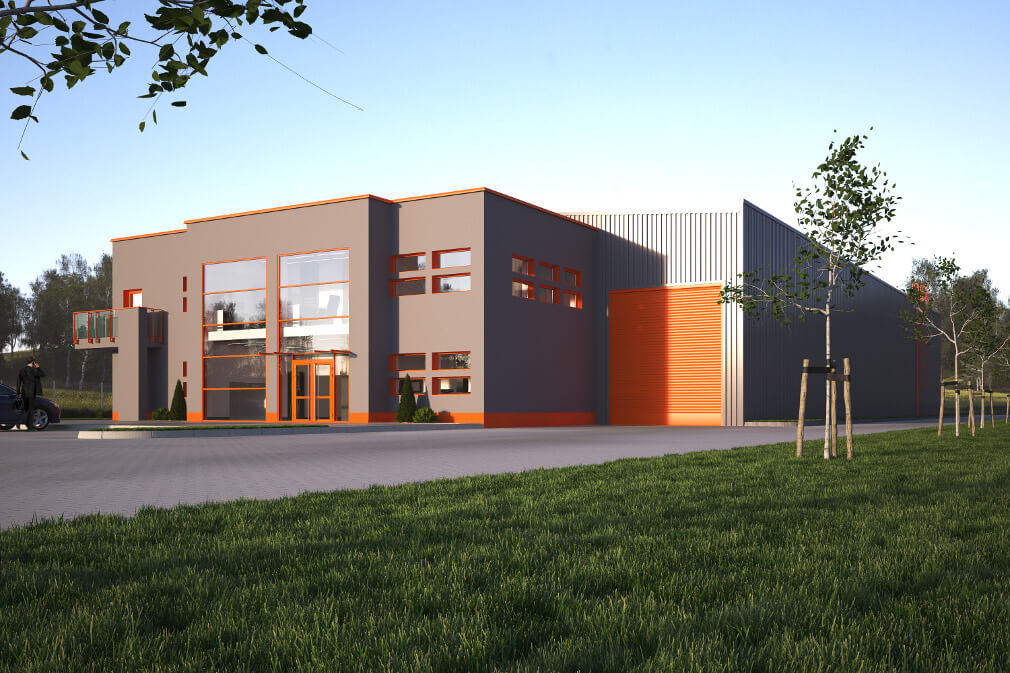

Model



Projekt K-89 - model

Elewacje



Projekt K-89 - elewacja

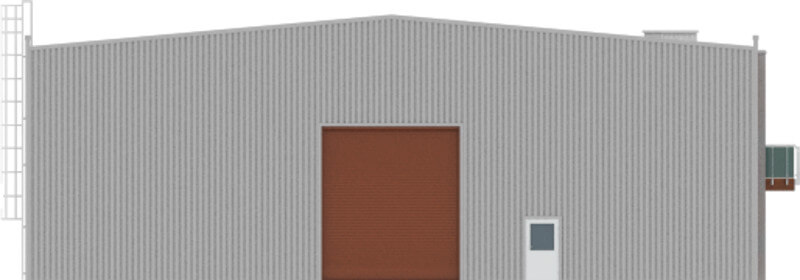

elewacja ogrodowa
Projekt K-89 - elewacja

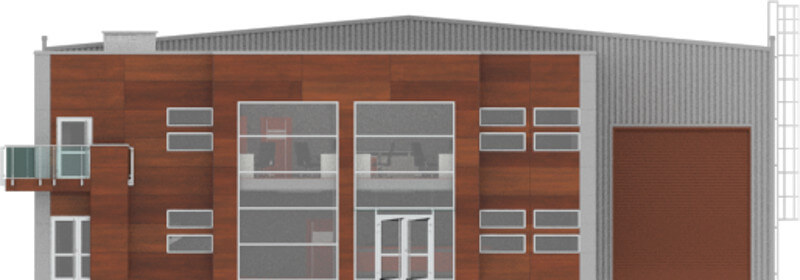

elewacja frontowa
Projekt K-89 - elewacja

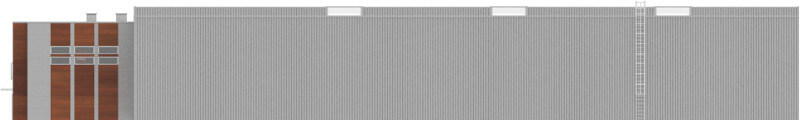

elewacja boczna
Projekt K-89 - elewacja

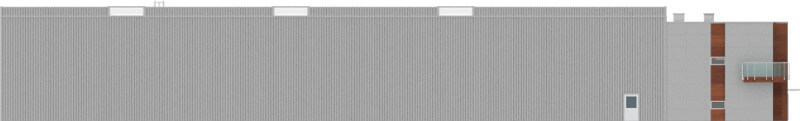

elewacja boczna

zobacz realizacje naszych projektów

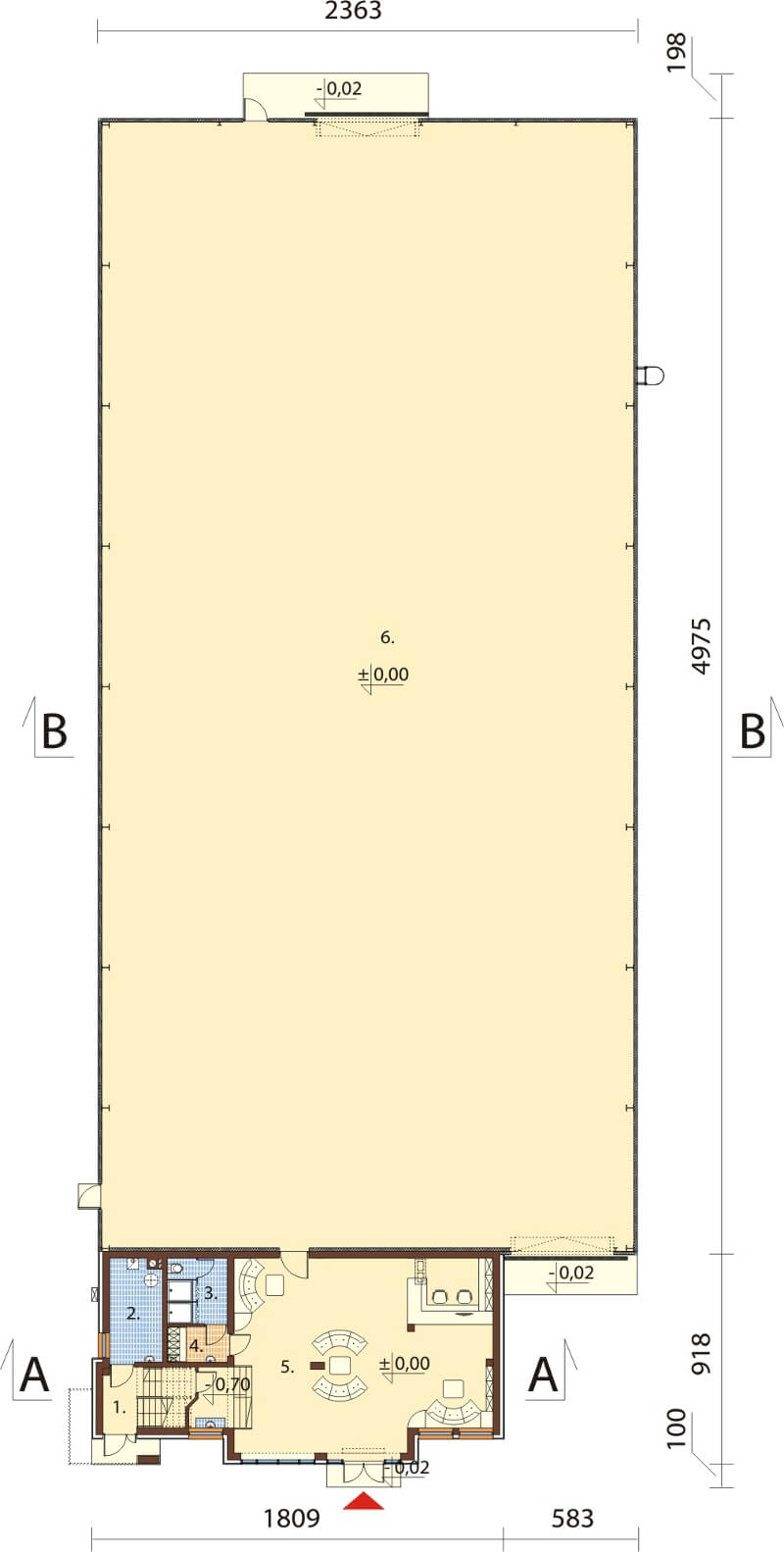

Rzut parteru



Projekt K-89 - rzut

 Parter: 1279,22 m2
1. Klatka schodowa 10,3 m2
2. Kotłownia 10,4 m2
3. Pomieszczenie sanitarne 7,6 m2
4. Szatnia 4,1 m2
5. Sala ekspozycyjna 98,0 m2
6. Hala magazynowo - produkcyjna 1148,8 m2
POWIĘKSZ RZUT

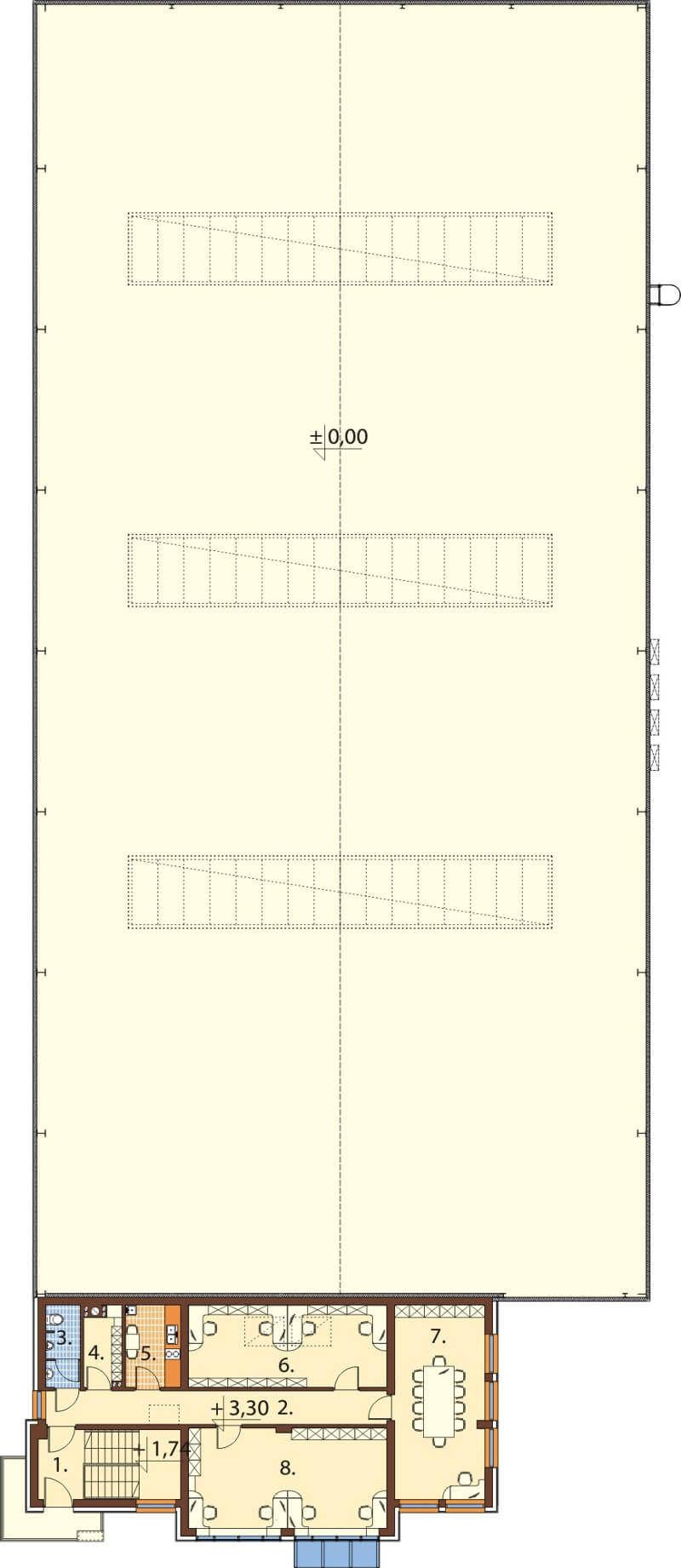

Rzut I piętra



Projekt K-89 - rzut

I Piętro: 122,5 m2
1. Klatka schodowa 11,7 m2
2. Komunikacja 17,0 m2
3. WC 4,2 m2
4. Archiwum 4,1 m2
5. Pokój śniadań 6.7 m2
6. Biuro 24,0 m2
7. Sala konferencyjna 25,6 m2
8. Biuro 29,3 m2
POWIĘKSZ RZUT

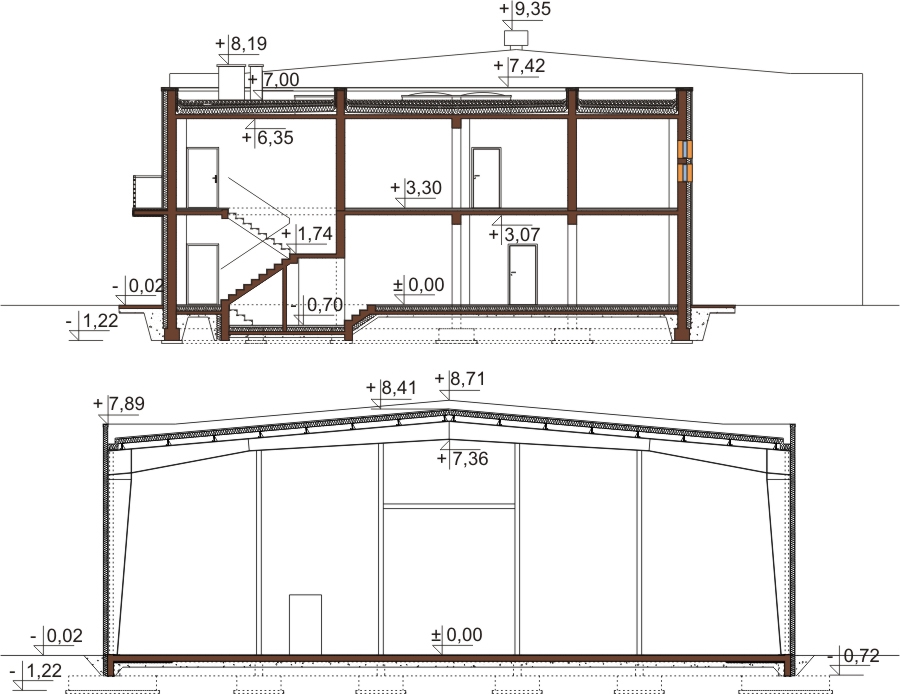

Przekrój



Projekt K-89 - przekrój
POWIĘKSZ PRZEKRÓJ
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku magazynowo - produkcyjno - biurowego K-89.
Hala magazynowa jednokondygnacyjna, część biurowa dwukondygnacyjna. Budynek niepodpiwniczony.
Technologia:
Część biurowa: ściany zewnętrzne - pustak ceramiczny 29 cm, wełna mineralna lub styropian 15 cm, panel elewacyjny
Hala:  konstrukcja nośna stalowa z profili gorącowalcowanych, płyta warstwowa
Strop w cześci biurowej: nad parterem żelbetowy, nad piętrem stropodach żelbetowy.
Kąt nachylenia stropodachu: 2°-5°
Ogrzewanie: piec gazowy (propan butan). Na hali aparaty grzewczo wentylacyjne Volcano, w budynku biurowym ogrzewanie grzejnikowe
Wentylacja mechaniczna: pokoje biurowe, sala konferencyjna i sala ekspozycyjna na parterze - wentylacja mechaniczna nawiewno wywiewna z rekuperacją
Klimatyzacja: hala magazynowo - produkcyjna
Program: hala magazynowo - produkcyjna, sala ekspozycyjna, pokoje biurowe, salka konferencyjna, zaplecze socjalne, zaplecze sanitarne, kotłownia na propan butan.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna nawiewno - wywiewna, klimatyzacja)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- projektowana charakterystyka energetyczna budynku
- zestawienie materiałów budowlanych
- zgoda na zmiany w projekcie

 Powierzchnia zabudowy: 1333.27 m²
Powierzchnia użytkowa: 1401.72 m²
Kubatura: 10363.50 m³
Szerokość działki: 31.92 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia domu węższą elewacją.
Ilość kondygnacji: 2
Liczba pomieszczeń: 14
Kąt nachylenia dachu: 2°-5°
Pokój na parterze: Nie
Wysokość budynku: 8.73 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 49.65 kWh/(m²·rok)
ZAWARTOŚĆ PROJEKTU:



Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: komercyjne, projekt biura, projekt budynku usługowego, biurowce, produkcyjne, projekty budynków produkcyjnych, projekty budynków biurowych, Hala magazynowa, Budynki magazynowo - produkcyjne
Technologia: stalowa, tradycyjna

Architekt: Ewa Ferfecka-Homola, Marek Lizak, Ewelina Kurowska
CENA 4 EGZ. PROJEKTU 6 900 PLN 19 000 PLN KUP
PROJEKT

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
