Projekt

PRZEDSZKOLE

Kod: K-82
uzyskujemy pozwolenia na budowę Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06
PN - PT po 16: 602 62 95 77
SB - ND od 8 do 22: 602 62 95 77



uzyskujemy pozwolenia na budowę dla naszych klientów

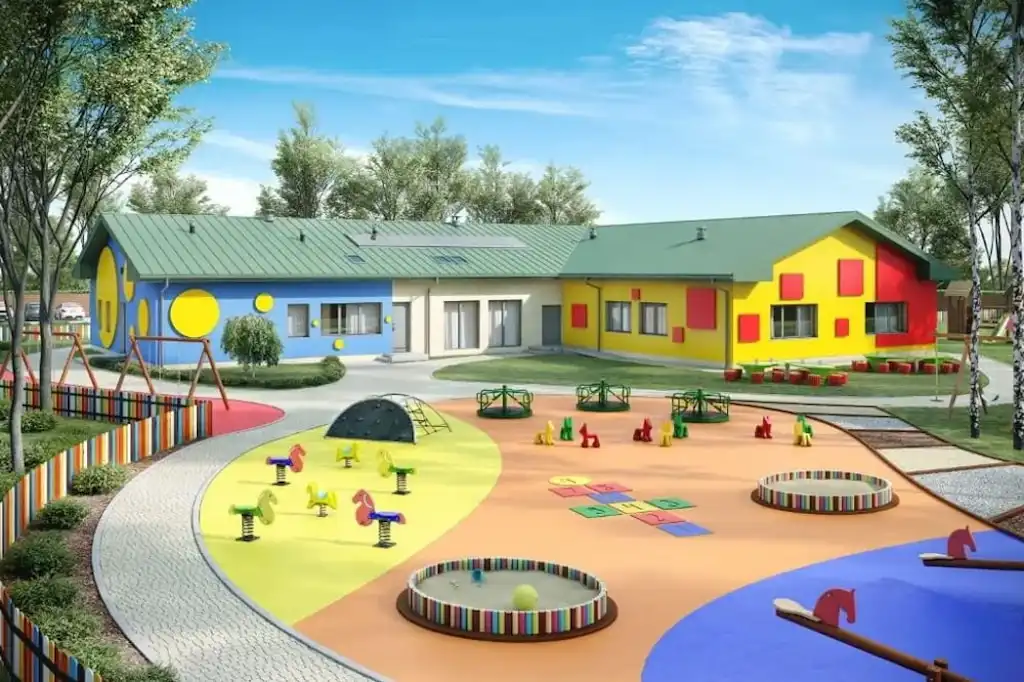

Model



Elewacje



elewacja ogrodowa
elewacja frontowa
elewacja boczna
elewacja boczna

Rzut parteru



Parter: 537,05 m2

1.  Korytarz 29,75 m2
2.  WC 5,18 m2
3.  Przedmagazyn 16,21 m2
4.  Biuro 12,03 m2
5.  Kotłownia 8,68 m2
6.  Pomieszczenie gospodarcze 3,55 m2
7.  Pokój socjalny 17,55
m2
8.  WC 2,53 m2
9.  Biuro 7,96 m2
10.  Przedmagazyn 10,54
m2
11.  WC 3,03 m2
12.  Magazyn 5,07 m2
13.  Magazyn i pom. chłodnicze 5,87 m2
14.  Szafa gospodarcza 1,17 m2
15.  Przygotowalnia warzyw i jaj 3,51 m2
16.  Kuchnia 28,61 m2
17.  Zmywalnia 8,02 m2
18.  Wydawalnia 3,02 m2
19.  Jadalnia 60,18
m2
20.  Szatnia 34,51 m2
21.  Gabinet 7,23 m2
22.  Korytarz 35,44 m2
23.  Sala nr.1 60,83 m2
24.  Łazienka dla dzieci 15,56 m2
25.  Magazynek nr.1  5,29 m2
26.  Magazynek nr.2 5,29 m2
27.  Sala nr.2 72,44 m2
28.  Sala nr.3  55,91 m2
29.  Magazynek 1,03 m2
30.  Magazynek   1,46 m2
31
Łazienka dla dzieci 9,60 m2








Przekrój



Projekt przedszkola K-82 przeznaczony dla 60 dzieci.
Parterowy, niepodpiwniczony. Budynek można adaptować także na restaurację lub dom weselny.

Technologia tradycyjna: ściany zewnętrzne -pustak ceramiczny 25 cm, wełna mineralna 16 cm, tynk zewnętrzny
Ogrzewanie: gazowe, wspomagane instalacją solarną.
Dach: kratownice drewniane prefabrykowane
Pokrycie dachu: blacha
Kąt nachylenia dachu:  20°
Wentylacja:  mechaniczna z odzyskiem ciepła w salach i jadalni, bez odzysku w kuchni.
Program:  3 sale zabaw przeznaczone na 20 dzieci każda, sala jadalna, szatnia, kuchnia z zapleczem, zaplecze socjalne, zaplecze sanitarne, zaplecze magazynowe, kotłownia gazowa.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (wentylacja mechaniczna, c.o, wod-kan, gaz, instalacja solarna)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- projektowana charakterystyka energetyczna
- zestawienie materiałów budowlanych
- zgoda na zmiany w projekcie


POWIERZCHNIA UŻYTKOWA ZAWIERA RÓWNIEŻ POWIERZCHNIĘ TECHNICZNĄ ORAZ RUCHU.

Powierzchnia zabudowy: 615.76 m²
Powierzchnia użytkowa: 537.05 m²
Kubatura: 3180.60 m³
Szerokość działki: 33.48 m
Ilość kondygnacji: 1
Liczba pomieszczeń: 31
Kąt nachylenia dachu: 20°
Pokój na parterze: Nie
Wysokość budynku: 6,70 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 64,04 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze nieużytkowe
Typ: gastronomiczne, komercyjne, projekt budynku usługowego, projekt budynku gastronomicznego, przedszkole, projekt przedszkola, projekty przedszkoli, świetlica, placówka wsparcia dziennego dla dziecka
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA PROJEKTU

11 000PLN


KUP PROJEKT

wersja superenergooszczędna

każdy projekt domu z naszej oferty możesz zamówić również w wersji superenergooszczędnej

zobacz więcej

dodatkowe elementy instalacji

do każdego projektu domu możesz zamówić również dodatkowe elementy instalacji

zobacz więcej

Do każdego zamówionego projektu domu otrzymasz bezpłatnie

  • 10 stylowych projektów ogrodzeń
  • 10 projektów śmietników
  • 5 projektów grilli z funkcją rusztu, kominka i wędzarni
  • 6 projektów oczek wodnych
  • 6 projektów altan
  • 4 projekty huśtawek ogrodowych
  • 4 projekty bud dla psów
  • 4 projekty szamb o poj. 21,6 m3; 14,6 m3; 10 m3 i 6,4 m3
  • 2 projekty przydomowej oczyszczalni ścieków. Jeden dla
  • rodziny do 4 osób, drugi dla rodziny do 6 osób
  • Projekt przydomowej elektrowni wiatrowej
  • Schemat instalacji fotowoltaicznej
  • Projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
  • Zestawienie podstawowych materiałów do budowy domu
  • Zgoda na wszelkie zmiany i adaptacje
