Biurowiec
Kod: K-75
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia |
 |
Parametry projektu zobacz >> |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |

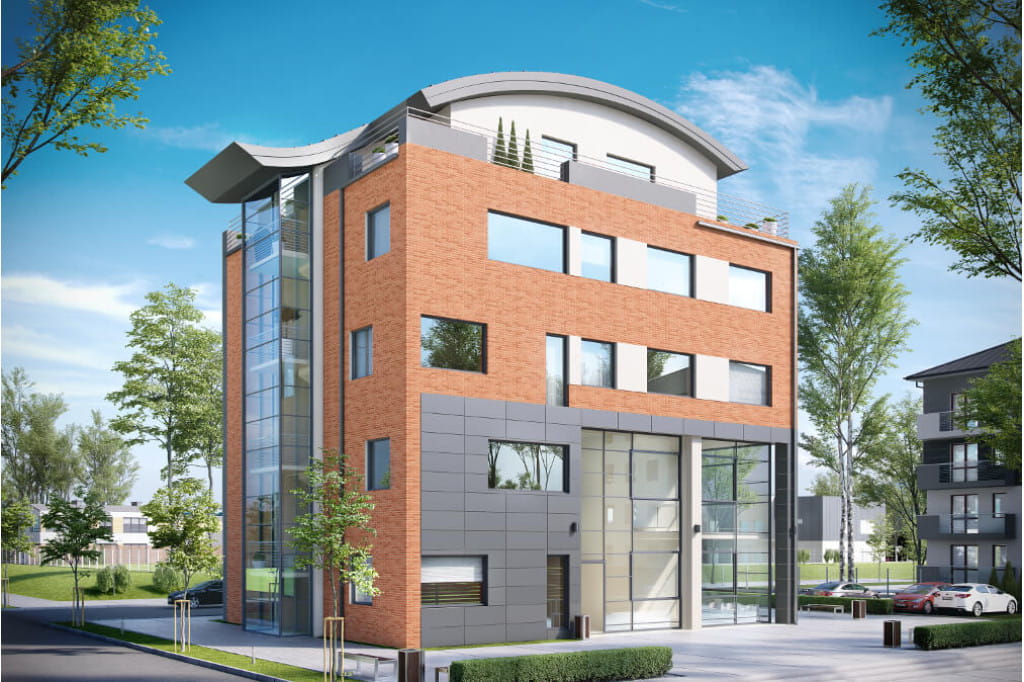

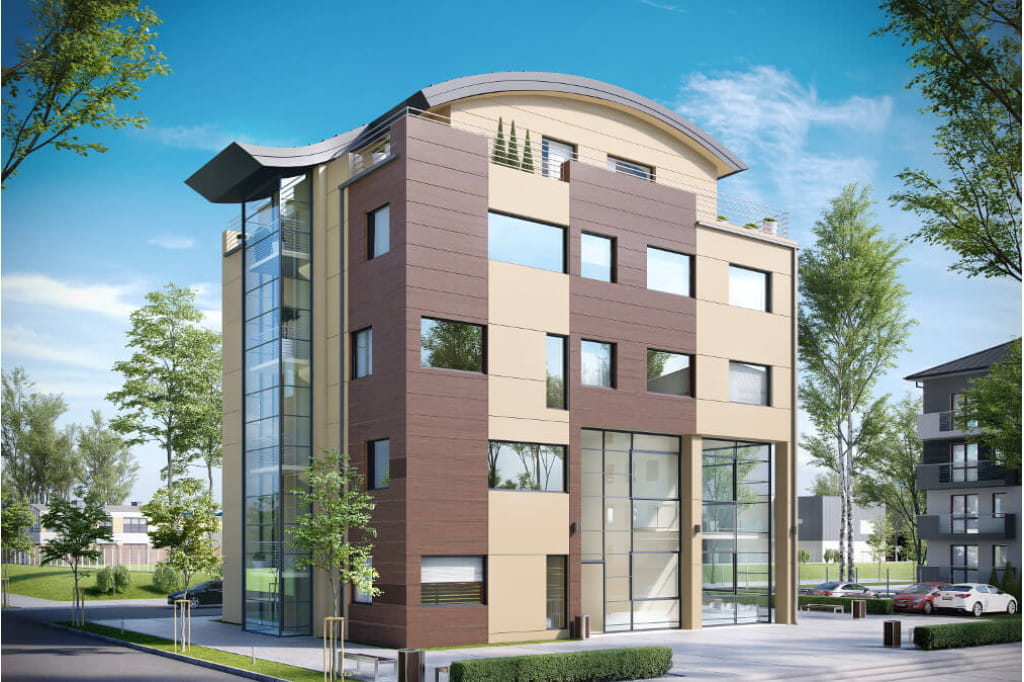

Prezentacja projektu
Opis projektu
K-75. Projekt budynku biurowego, projekt budynku administracyjno ? biurowego, projekt pawilonu handlowego,

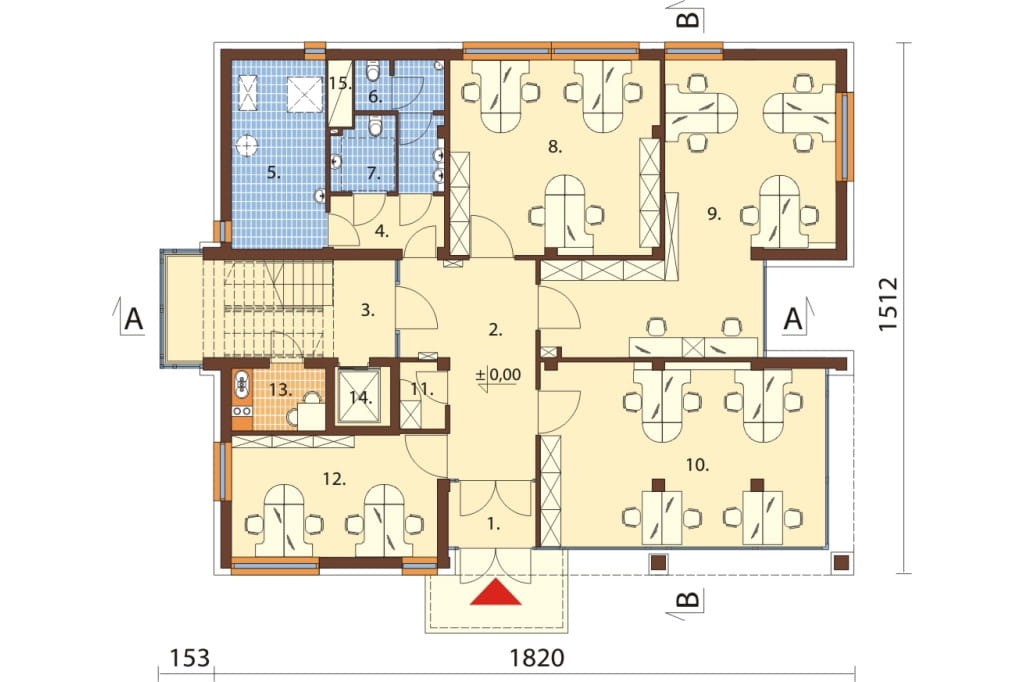

Rzut parteru
Parter: 218,78 m2
1. Wiatrołap 4,42 m2
2. Hall. 18,83 m2
3. Klatka schodowa 17,87 m2
4. Korytarz 4,72 m2
5. Kotłownia 14,09m2
6. WC męski 6.64 m2
7. WC damski i dla niepełnospr. 3,58 m2
8. Pom. biurowe 32,78 m2
9. Pom. biurowe 43,72 m2
10. Pom. biurowe 41,41 m2
11. Pom. teletechniczne 2,37 m2
12. Pom. biurowe 20,01 m2
13. Pokój śniadań 4,59 m2
14. Szyb windy 2,72 m2
15. Szacht instalacyjny 1,33 m2

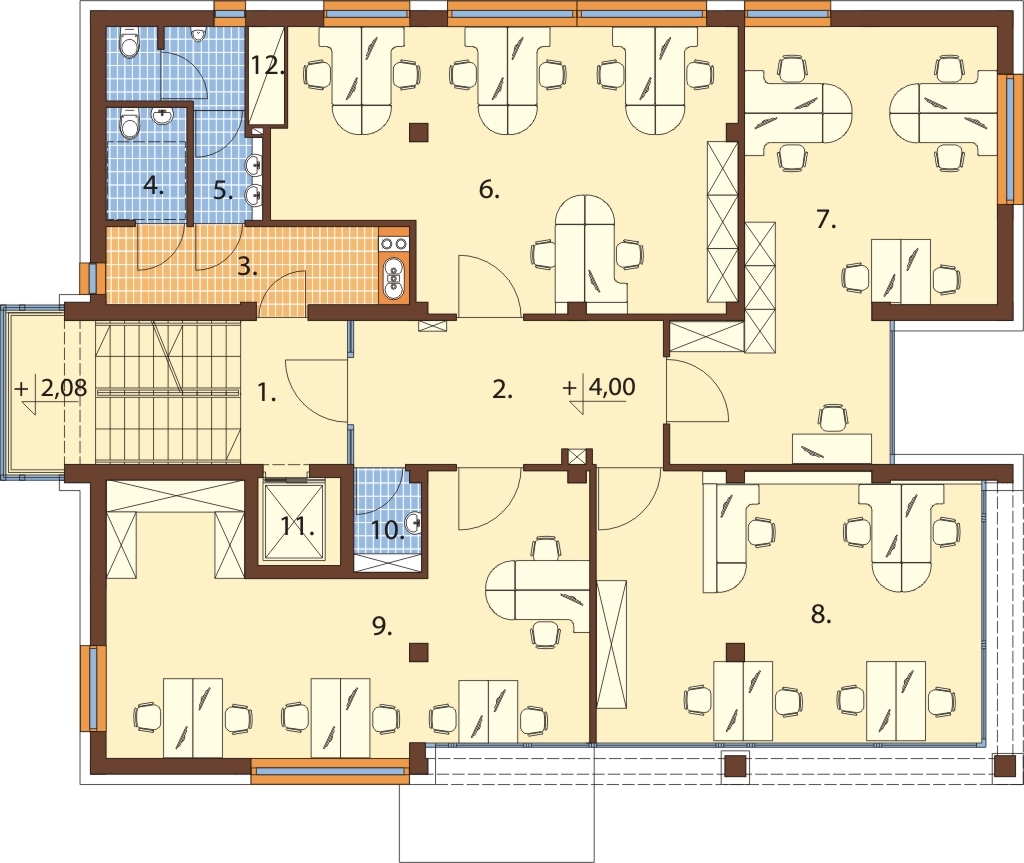

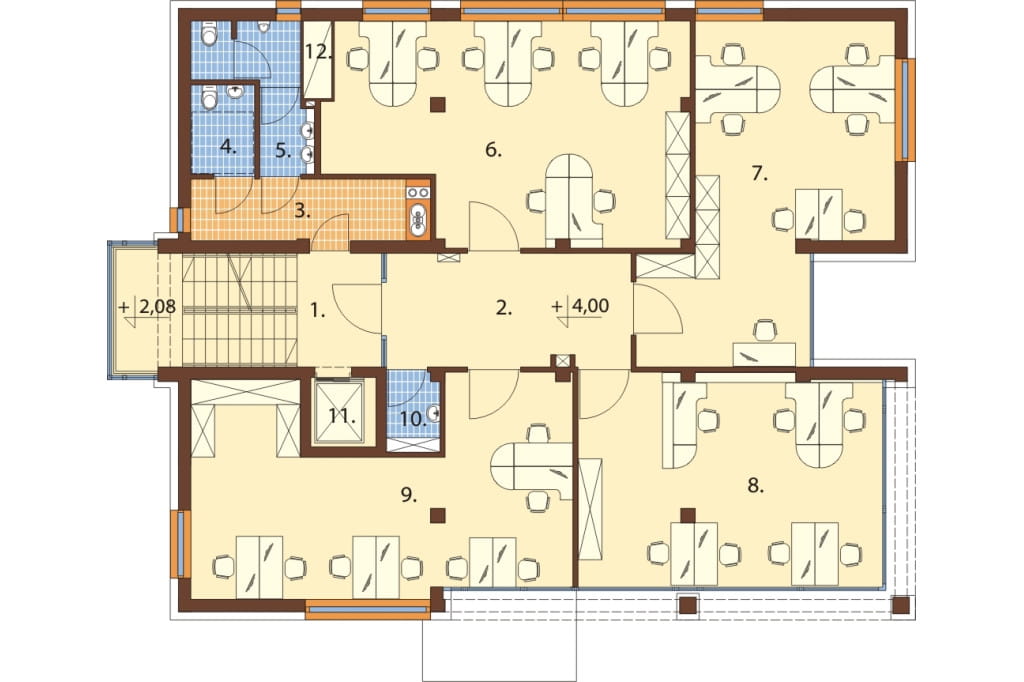

Rzut pierwszego piętra
I piętro: 216,53 m2
1. Klatka schodowa 17,87 m2
2. Hall. 16,10 m2
3. Korytarz 8,55 m2
4. WC damski i dla niepełnospr. 3,26 m2
5. WC męski 6,37 m2
6. Pom. biurowe 43,63 m2
7. Pom. biurowe 38,16 m2
8. Pom. biurowe 38,04 m2
9. Pom. biurowe 42,12 m2
10. Pom. gospodarcze 2,43 m2
11. Szyb windy
12. Szacht instalacyjny

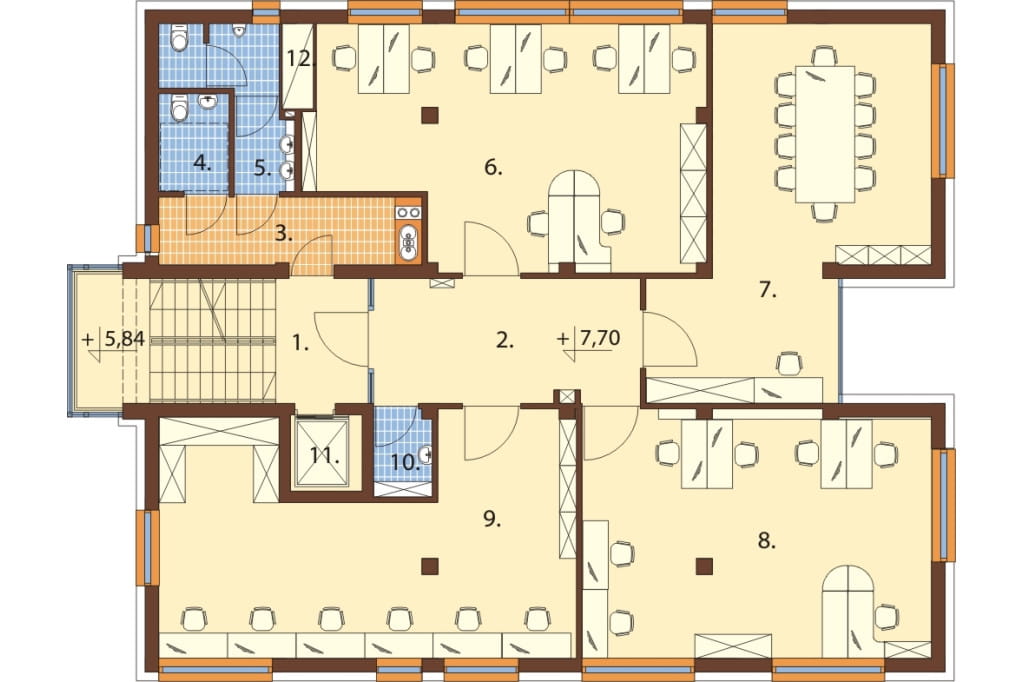

Rzut drugiego piętra
II piętro: 221,38 m2
1. Klatka schodowa 17,87 m2
2. Hall. 15,97 m2
3. Korytarz 8,55 m2
4. WC damski i dla niepełnospr. 3,26 m2
5. WC męski 6,37 m2
6. Pom. biurowe 43,63 m2
7. Pom. biurowe 38,27 m2
8. Pom. biurowe 42,06 m2
9. Pom. biurowe 42,97 m2
10. Pom. gospodarcze 2,43 m2
11. Szyb windy
12. Szacht instalacyjny

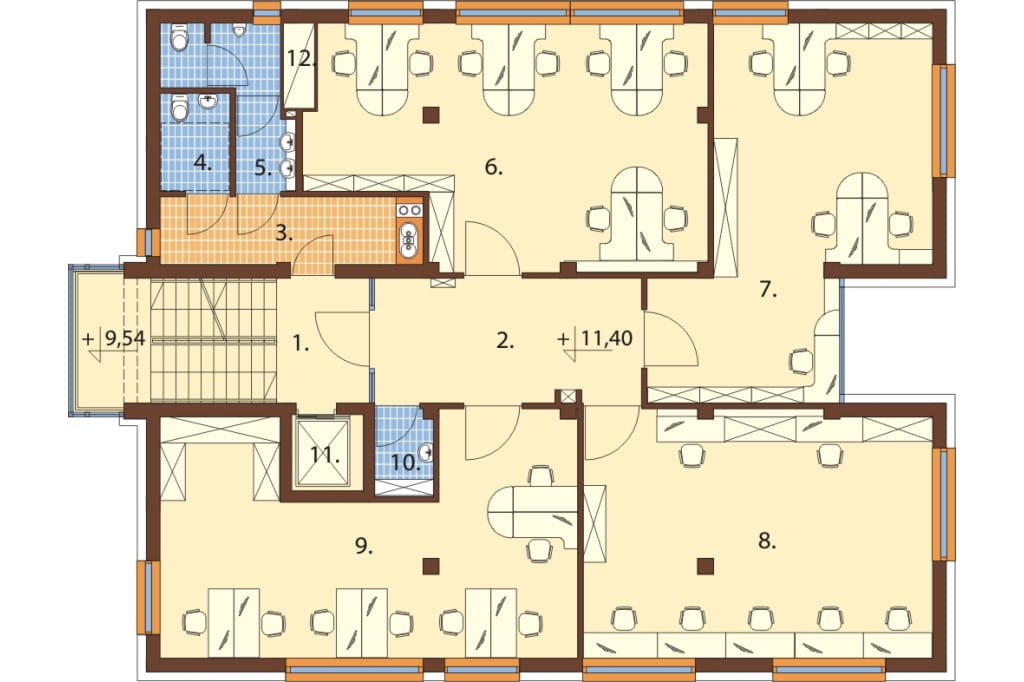

Rzut trzeciego piętra
III piętro: 221,38 m2
1. Klatka schodowa 17,87 m2
2. Hall. 15,97 m2
3. Korytarz 8,55 m2
4. WC damski i dla niepełnospr. 3,26 m2
5. WC męski 6,37 m2
6. Pom. biurowe 43,63 m2
7. Pom. biurowe 38,27 m2
8. Pom. biurowe 42,06 m2
9. Pom. biurowe 42,97 m2
10. Pom. gospodarcze 2,43 m2
11. Szyb windy
12. Szacht instalacyjny

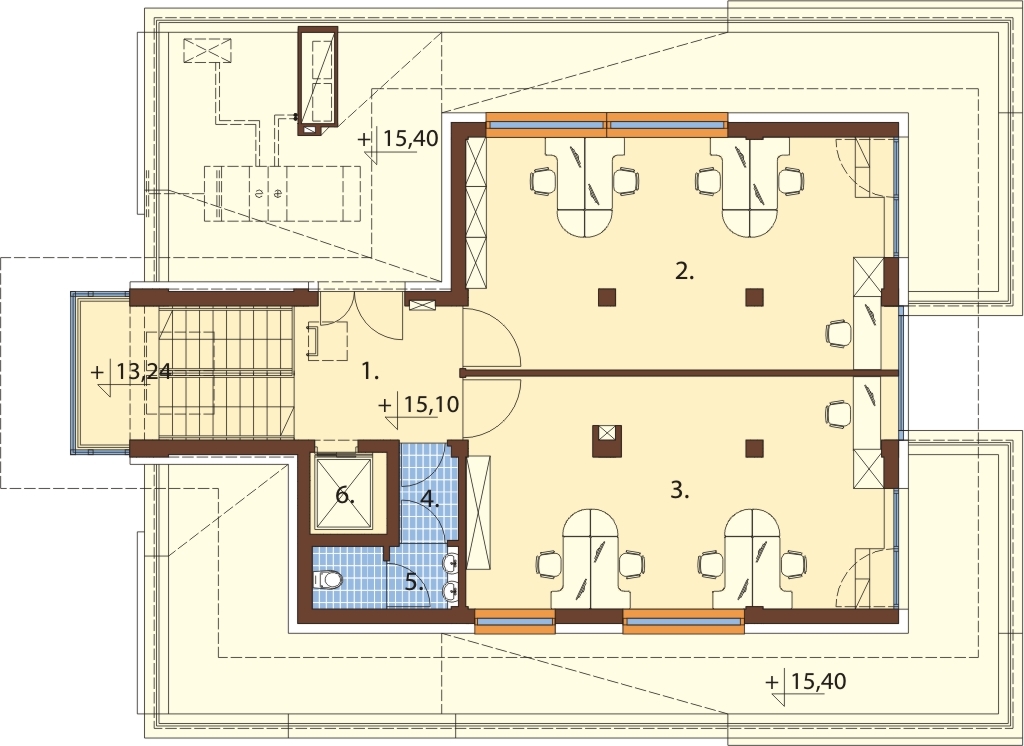

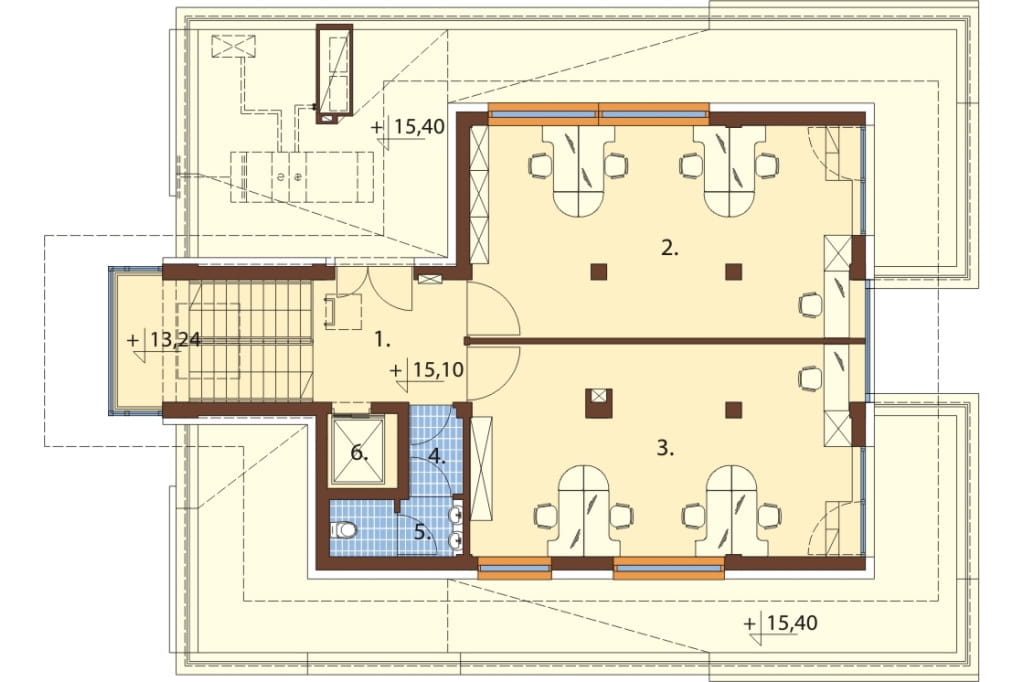

Rzut piętra / antresoli
IV piętro: 107,18 m2
1. Klatka schodowa 17,80 m2
2. Pom. biurowe 41,91 m2
3. Pom. biurowe 41,48 m2
4. Przedsionek 2,28 m2
5. WC 3,71 m2
6. Szyb windy

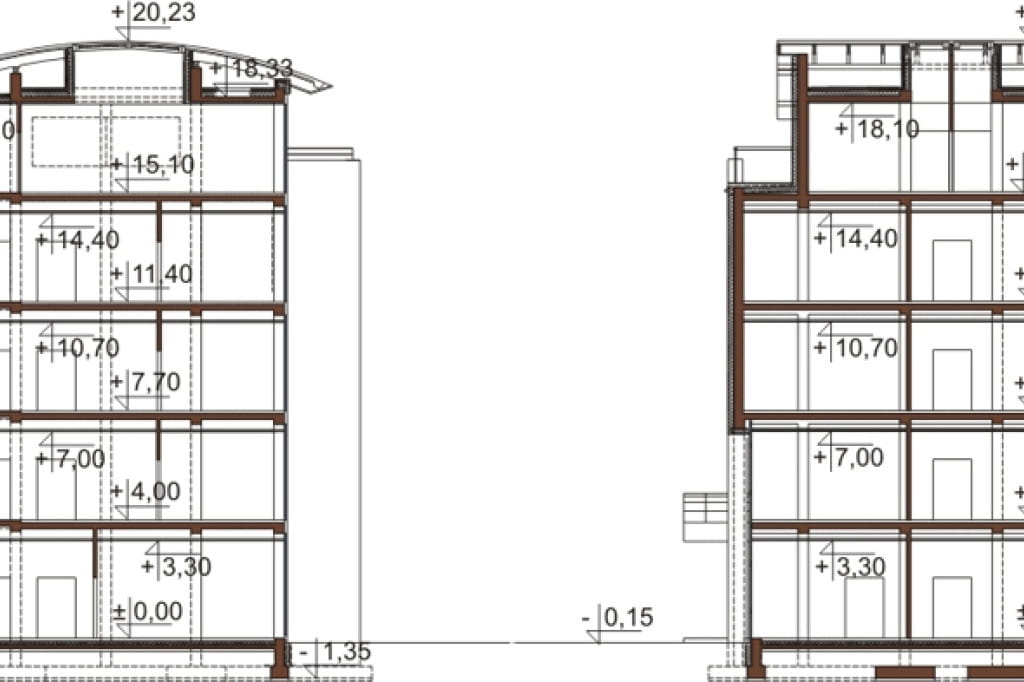

Przekrój

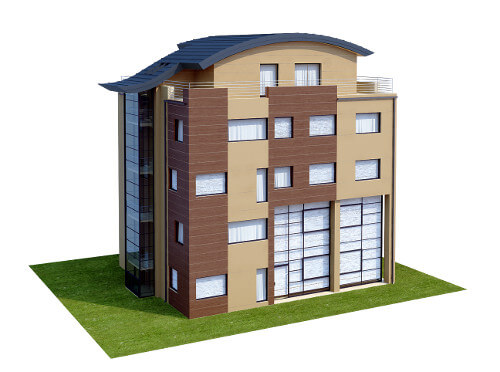

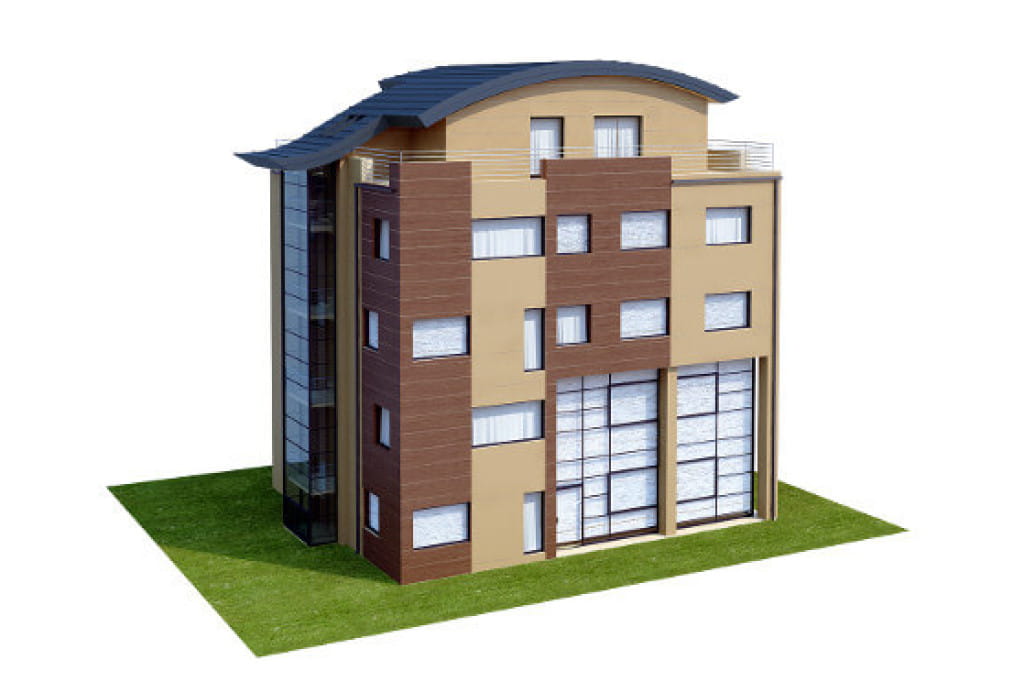

Model 3D

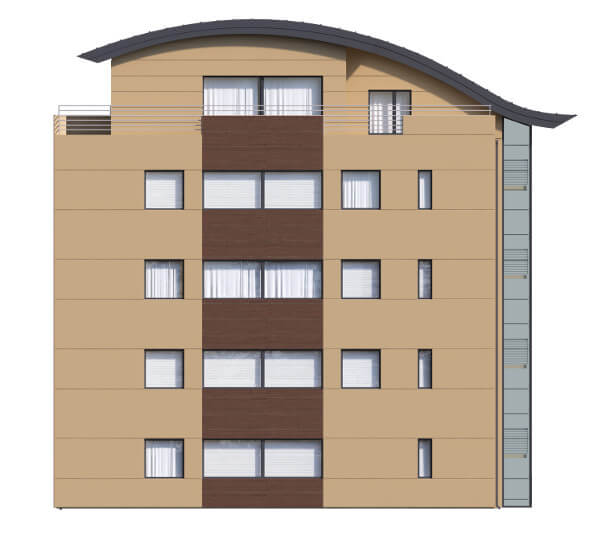

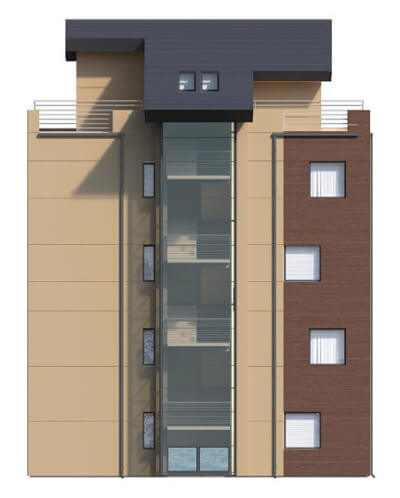

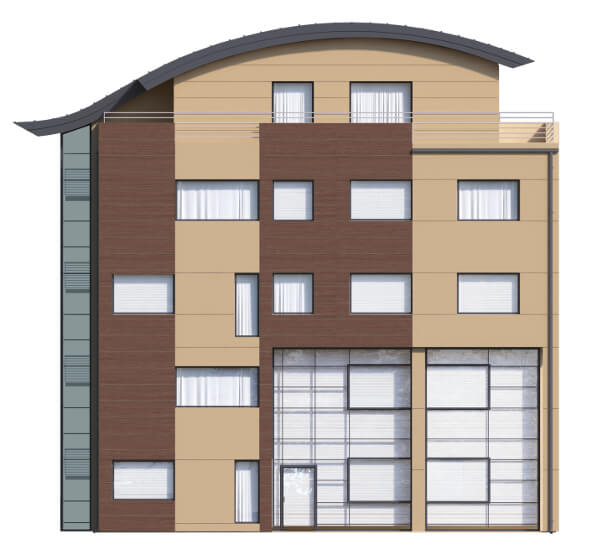

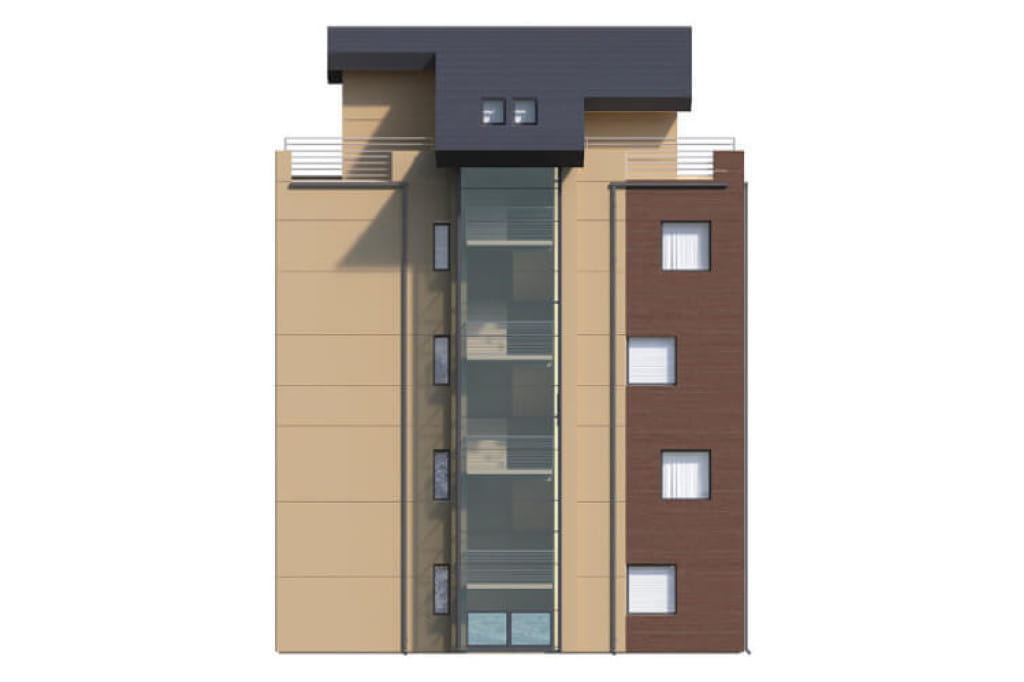

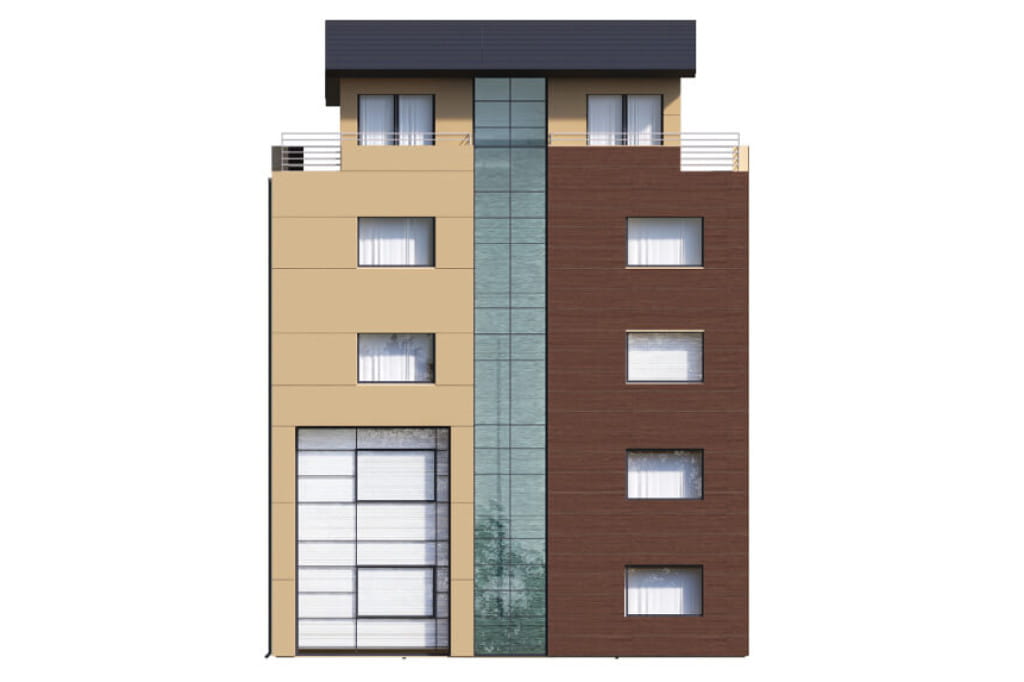

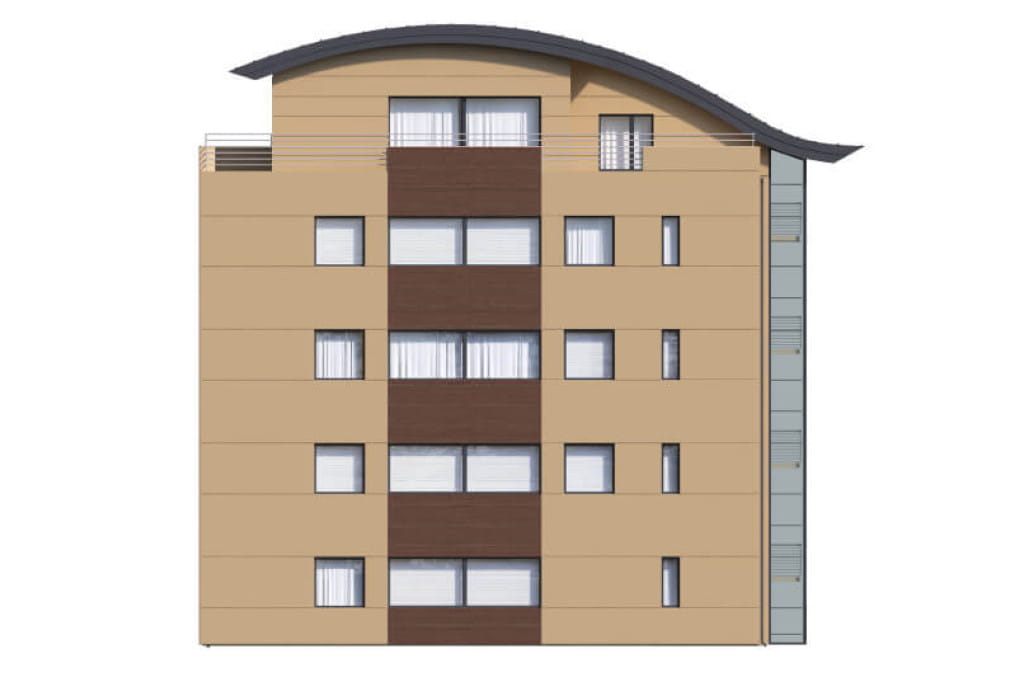

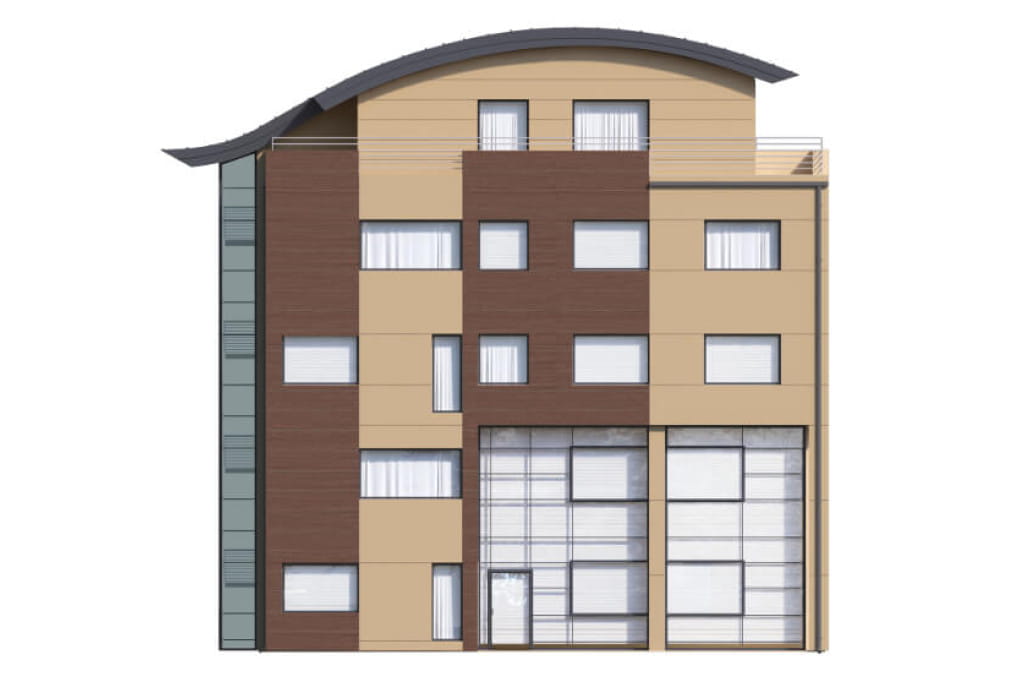

Elewacje
Informacje podstawowe
Projekt budynku biurowego K-75 - 5 pietrowy, bez podpiwniczenia, bez garażu. W budynku przewidziano 126 miejsc pracy.
Technologia: tradycyjna: murowano żelbetowa: słupy żelbetowe, ściany zewnętrzne - pustak ceramiczny 30 cm, styropian 20 cm.
Stropy: żelbetowe.
Kąt nachylenia stropodachu: 2.5°-3°; dach falisty o zmiennym kącie nachylenia
Ogrzewanie: Węzeł wymiennikowy zasilany z miejskiej sieci ciepłowniczejdla celów C.O. i C.W.U
Wentylacja: mechaniczna nawiewno - wywiewna z odzyskiem ciepła (wszystkie pomieszczenia z wyjątkiem pom. higieniczno-sanitarnych oraz w węzle cieplnym.
Program: 18 pokoi biurowych, pokój śniadań, zaplecze sanitarne, zaplecze techniczne, kotłownia.
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk,
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, c.w.u, wentylacja mechaniczna z odzyskiem ciepła)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłącznik prądu, awaryjne oświetlenie ewakuacyjne)
- opinie rzeczoznawców: sanitarno - higieniczna, p.poż. dotyczące rozwiązań zastosowanych wewnątrz budynku
- projektowana charakterystyka energetyczna
- zestawienie materiałów budowlanych
- zgoda na zmiany w projekcie
Zdjęcia z realizacji zobacz wszystkie >>
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia mieszkalna (m²) 0 - 50
- Powierzchnia użytkowa (m²) 500 - 1000
- Powierzchnia zabudowy (m²) 200 - 300
- Kąt nachylenia dachu (°) 0 - 5
- Szerokość działki/krótszy bok (m) 20 - 25
- Wysokość budynku (m) pow. 20
Podstawowe parametry projektu
- Powierzchnia mieszkalna (m²) 0.00
- Powierzchnia użytkowa (m²) 985.25
- Powierzchnia zabudowy (m²) 274.54
- Szerokość budynku/krótszy bok (m) 15.12
- Długość budynku/dłuższy bok (m) 18.2
- Wysokość budynku (m) 20.38
- Szerokość działki/krótszy bok (m) 23.12
- Kąt nachylenia dachu (°) 2.5° -3°, 20°
- Rodzaj dachu płaski
- Piwnica bez podpiwniczenia
- Garaż bez garażu
- Poddasze piętro
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Kubatura (m³) 4587.85
- Styl modernistyczny
- Liczba kondygnacji pow. 4
- Rodzaj ogrzewania sieć ciepłownicza
- Wskaźnik energii pierwotnej (kWh/(m²·rok)) 21,28
- Liczba pomieszczeń 57
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
