Projekt

MYJNIA SAMOCHODOWA

Kod: K-73
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71

lub za pomocą formularza kliknij >>

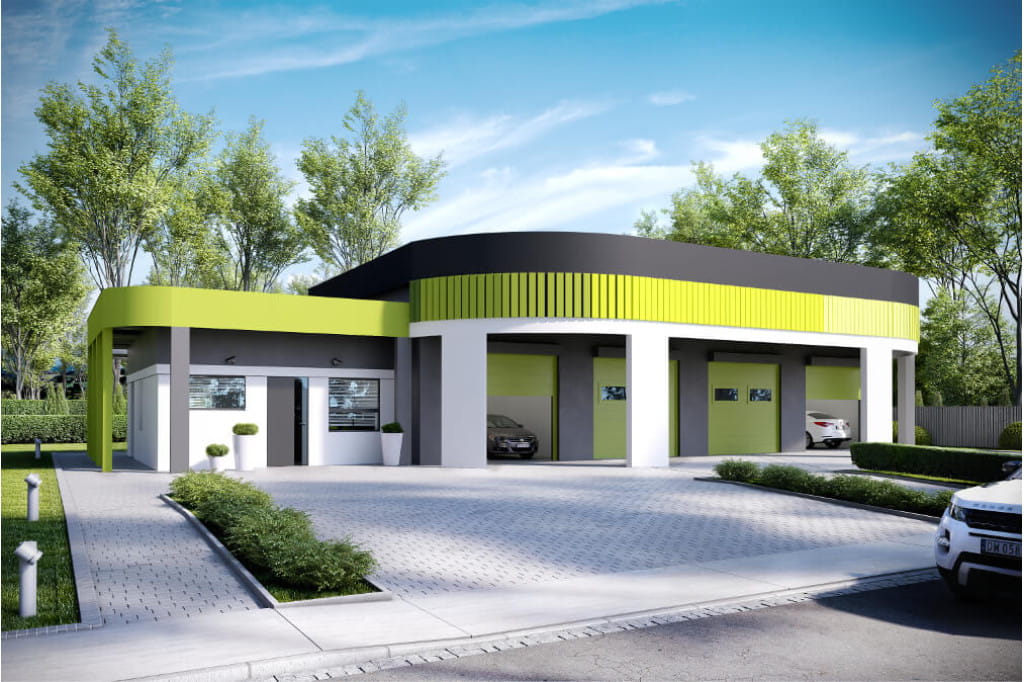

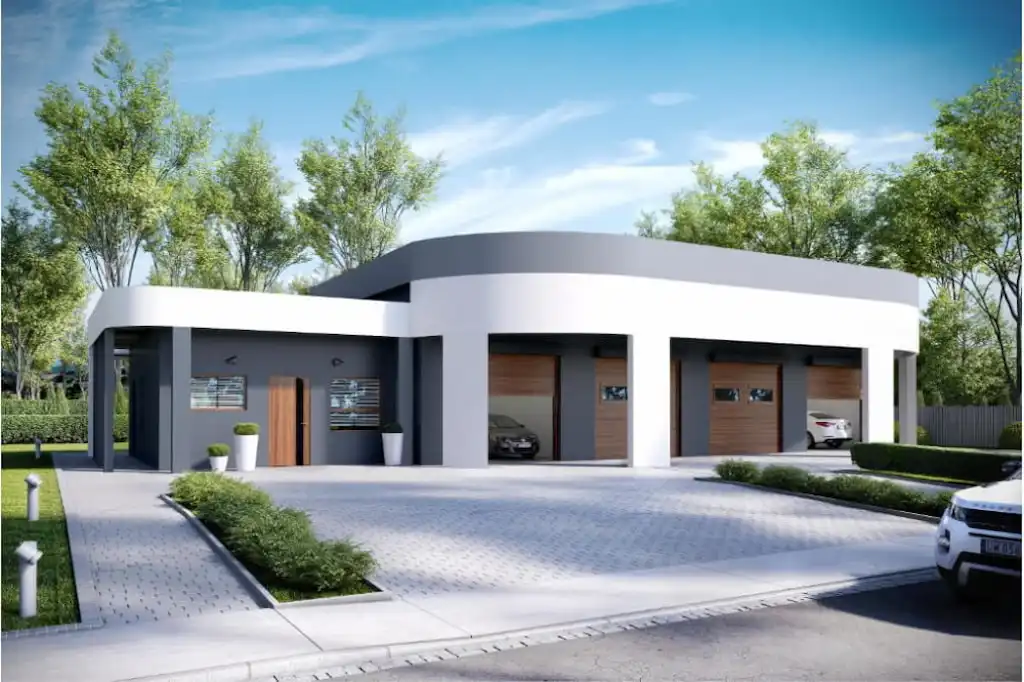

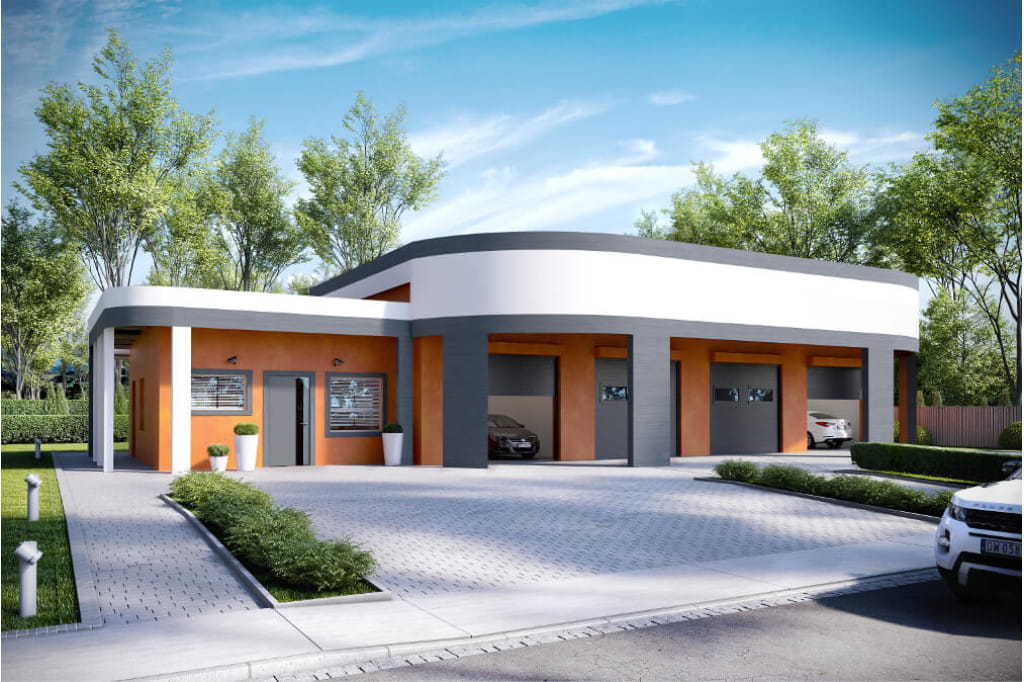

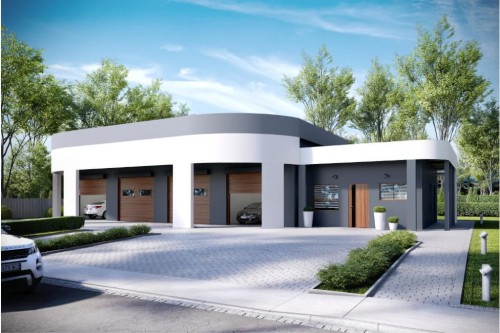

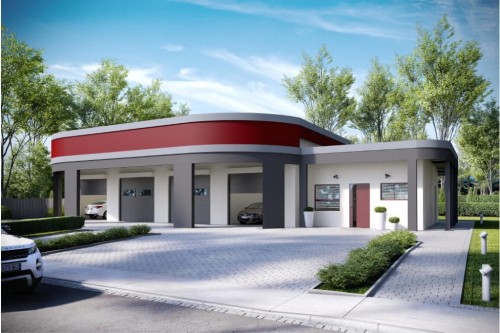

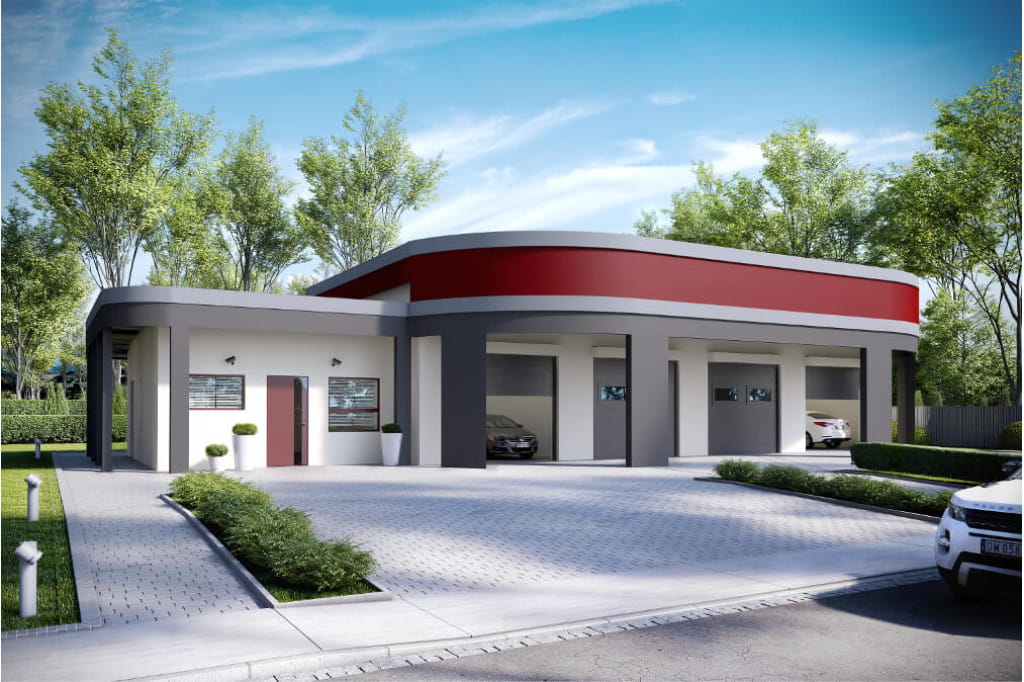

K-73 To nasz nowy projekt myjni samochodowej o bardzo nowoczesnej architekturze. Jest to doskonała propozycja dla wszystkich inwestorów, którzy szukają niedrogiego w realizacji projektu. Zastosowane w nim materiały i sprawdzone rozwiązania konstrukcyjne pozwalają na szybką i sprawną budowę. Projekt posiada cztery stanowiska do mycia aut, oraz pomieszczenie do obsługi klienta i zaplecze socjalne. Na elewacji frontowej, nad wjazdem do myjni jest doskonałe miejsce do umieszczenia dobrze widocznego logo. Projekt przystosowany jest do obsługi pojazdów do 3,5 t. Jego dodatkową zaletą jest możliwość łatwej adaptacji na warsztat samochodowy czy stację kontroli pojazdów.

zobacz realizacje naszych projektów

Rzut parteru



Projekt K-73 - rzut

 RZUT PARTERU:  200,56 m2

1. HOL / POCZEKALNIA  16,16 m2
2. WC  4,95 m2
3. KUCHNIA  / JADALNIA  7,61 m2
4. KOTŁOWNIA (POMPA CIEPŁA)   4,00 m2 5. POMIESZCZENIA SOCJALNE  10,39 m2
6. POMIESZCZENIE ROBOCZE  77,99 m2
7. POMIESZCZENIE ROBOCZE  79,48 m2



Myjnia jest budynkiem parterowym z dwoma stanowiskami roboczymi. Każde z nich może pomieścić dwa samochody. Część biurowa składa się z pomieszczenia obsługi klientów, pokoju socjalnego, kuchni, sanitariatów, oraz kotłowni z pompą ciepła.

Model



Projekt K-73 - model

Bryła budynku jest bardzo nowoczesna, dzięki czemu budynek po realizacji będzie przyciągał wzrok potencjalnych klientów. Składa się z głównego budynku myjni, w którym są dwa stanowiska robocze, oraz dostawionego z boku myjni budynku do obsługi klientów, w którym są również pomieszczenia socjalne. Aby wybudować K-73 będzie potrzebna działka o szerokości minimum 18.56 m.

Elewacje



Projekt K-73 - elewacja
elewacja ogrodowa
Projekt K-73 - elewacja
elewacja frontowa
Projekt K-73 - elewacja
elewacja boczna
Projekt K-73 - elewacja
elewacja boczna

Przekrój



Projekt K-73 - przekrój

K-73 ma prostą, nowoczesną bryłę, dwa stanowiska robocze i daje możliwość realizacji jako warsztat samochodowy lub stacja kontroli pojazdów.

POWIĘKSZ PRZEKRÓJ
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt myjni samochodowej K-73. Budynek parterowy, niepodpiwniczony, mogący pełnić również funkcję warsztatu samochodowego lub stacji kontroli pojadów. Obiekt przystosowany do mycia samochodów do 3,5 tony.

Technologia:
Kąt nachylenia dachu:  5%
Pokrycie dachu: membrana wodoszczelna
Ogrzewanie: Pompa ciepła umieszczona w kotłowni.
Wentylacja:
mechaniczna, nawiewno wywiewna z odzyskiem ciepła (z wyjątkiem WC). W kotłowni wentylacja grawitacyjna.
Program:  cztery stanowiska robocze w dwóch pomieszczeniach.zaplecze socjalno-biurowe, zaplecze sanitarne (w tym toaleta dla niepełnosprawnych), pomieszczenie techniczne, hol/ poczekalnia, jadalnia.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
-obliczenia statyczne i wymiarowanie dotyczące konstrukcji stalowej blendy.
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, wentylacja mechaniczna nawiewno - wywiewna z odzyskiem ciepła (poza WC)), W kotłowni wentylacja grawitacyjna.
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłączniki prądu, awaryjne oświetlenie ewakuacyjne)
- przedmiar robót budowlanych
- zestawienie materiałów budowlanych
- projektowana charakterystyka energetyczna
- zgoda na zmiany w projekcie

Powierzchnia zabudowy: 236.05 m²
Powierzchnia użytkowa: 200.56 m²
Kubatura: 1156.36 m³
Szerokość działki: 18.56 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.

Ilość kondygnacji: 1
Liczba pomieszczeń: 7
Kąt nachylenia dachu: 5%
Pokój na parterze: Nie
Wysokość budynku: 6.01 m
Rodzaj ogrzewania: pompa ciepła
Wskaźnik energii pierwotnej: 91 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: brak poddasza
Typ: komercyjne, projekt warsztatu samochodowego, projekt budynku usługowego, projekt serwisu samochodowego, auto serwis, stacja obsługi pojazdów, Myjnia samochodowa, Projekt myjni samochodowej
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Łukasz Szczepaniak
CENA 3 EGZ. PROJEKTU 2 400 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :



Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
