Projekt DOM OPIEKI DLA OSÓB STARSZYCH Kod: K-80
Masz pytania, chcesz zamówić projekt. Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71 /
PN - PT od 16 do 18: 790 625 570
Model

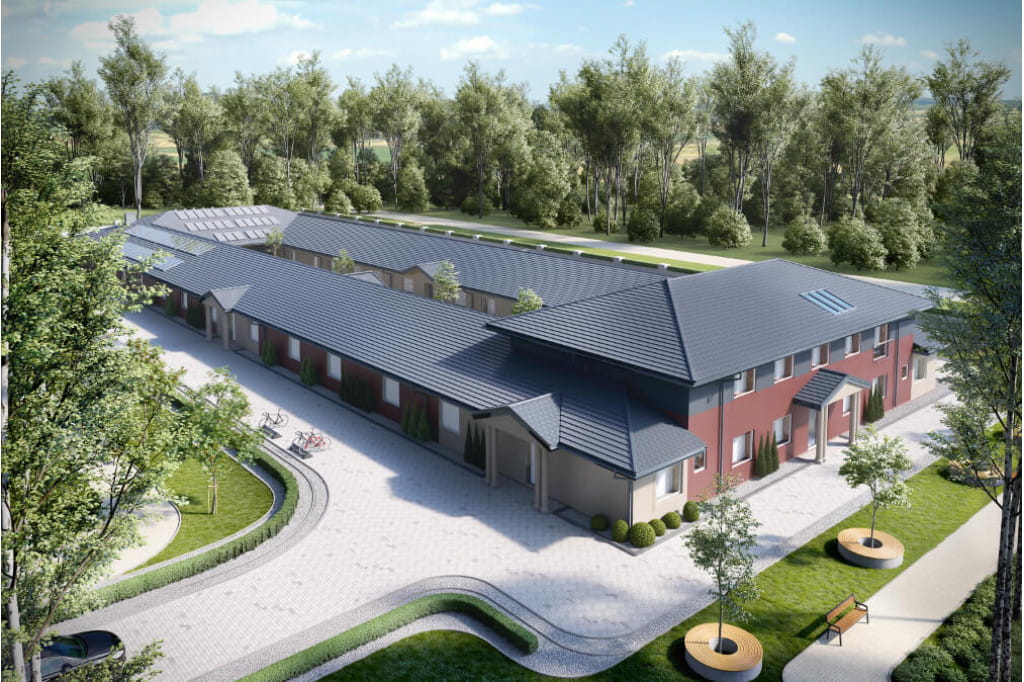

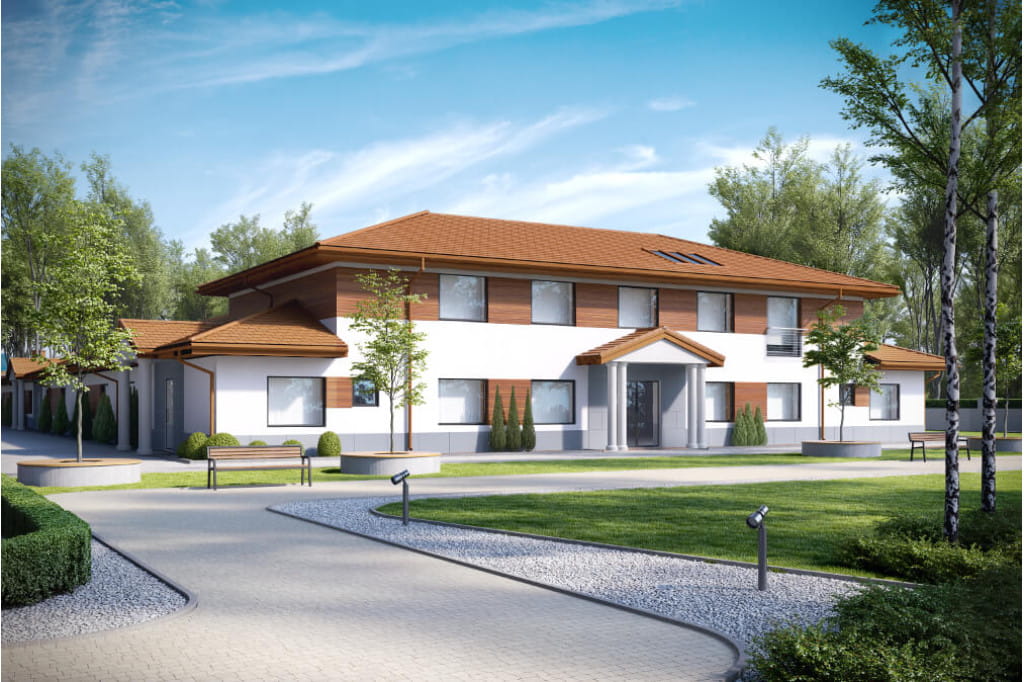

K-80 ma bardzo charakterystyczną bryłę. Projekt ma wymiary 29,5m na 88,52m co sprawia, że działka powinna mieć mocno wydłużony kształt. Tradycyjna architektura obiektu jest miła dla oka, a podkreśla ją stylowe główne wejście do budynku z eleganckimi kolumienkami. Duża powierzchnia dachu umożliwia zamontowanie solarów, co wpłynie w późniejszym okresie na obniżenie kosztów użytkowania. Wewnętrzny dziedziniec jest wyjątkowo rzadko spotykanym rozwiązaniem, które będzie wyróżniać ten obiekt na tle konkurencyjnych placówek o podobnym charakterze.
Elewacje

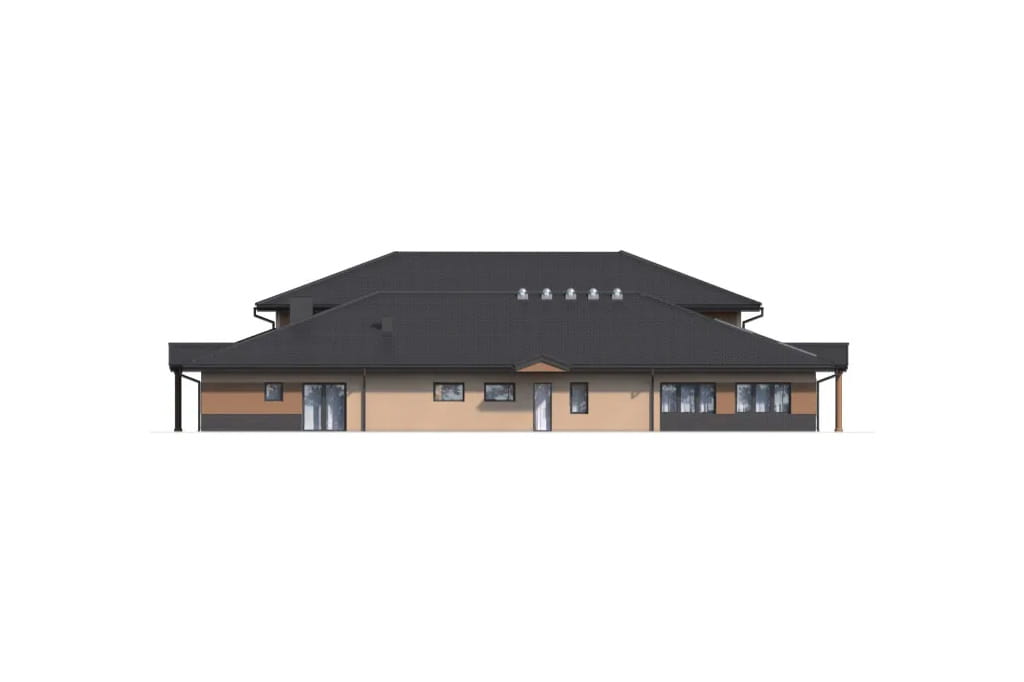

elewacja ogrodowa

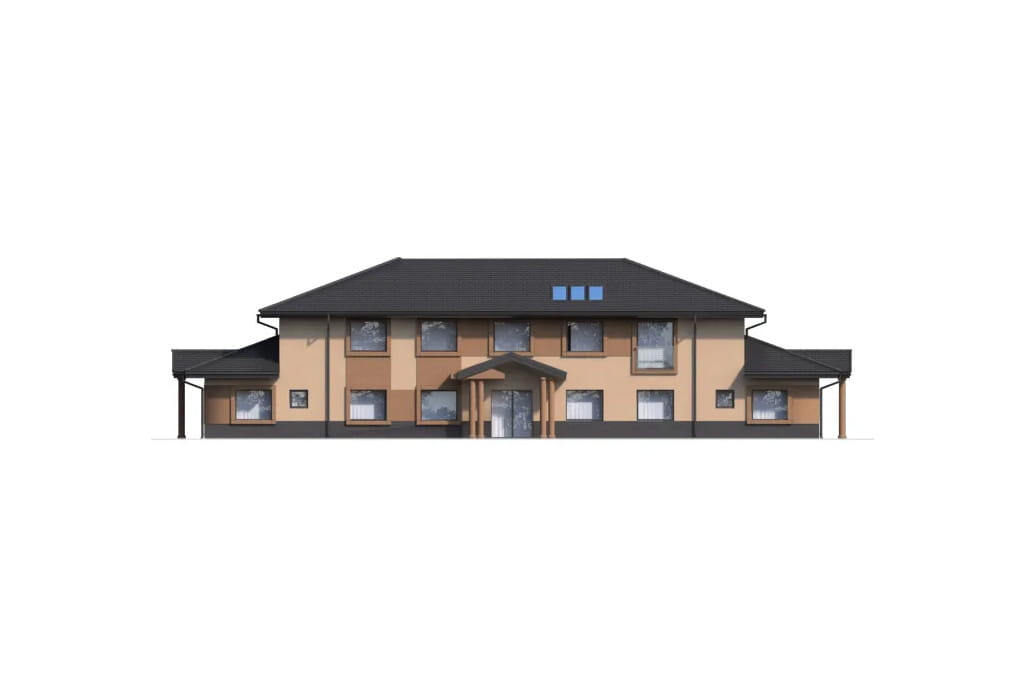

elewacja frontowa

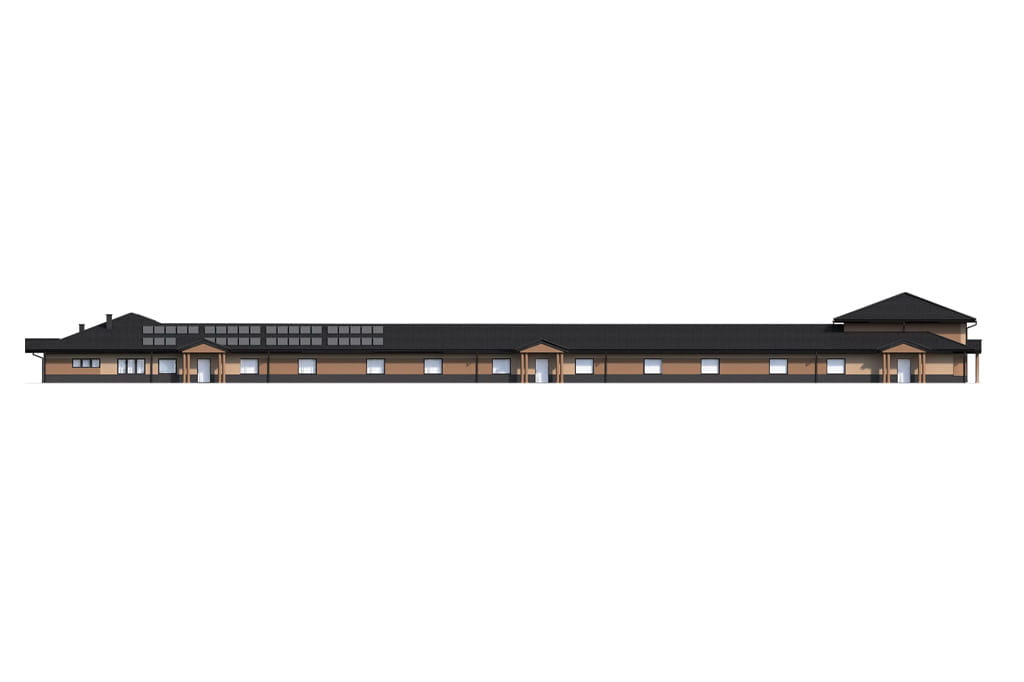

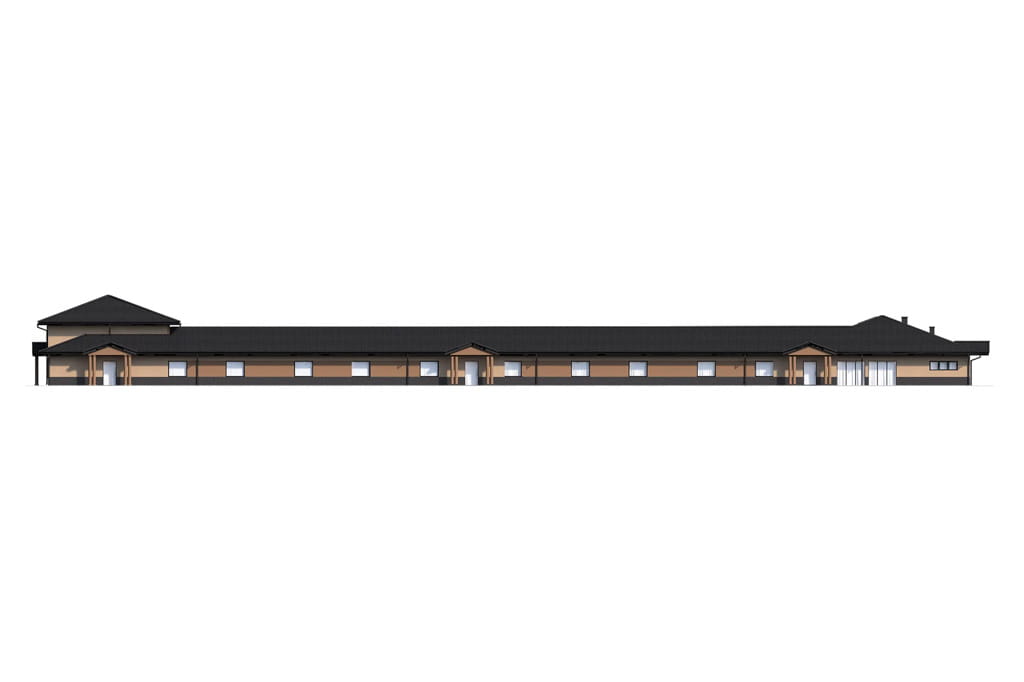

elewacja boczna
elewacja boczna

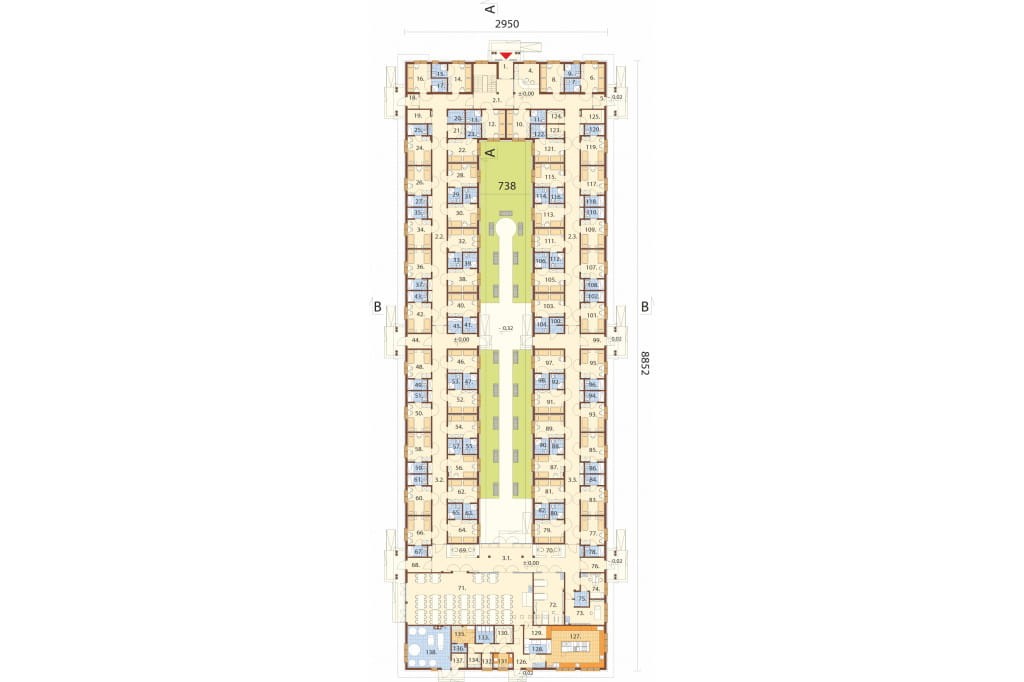

Rzut parteru

 RZUT PARTERU

1. Wiatrołap 5,03 m2
2. Hall+Schody 25,32 m2
3. Korytarz 401,82 m2
4. Recepcja 12,08 m2
5. Wiatrołap 3,44 m2
6. Pokój dwuosobowy 13,87 m2
7. Łazienka 4,34 m2
8. Pokój dwuosobowy 13,87 m2
9. Łazienka 4,34 m2
10. Pokój dwuosobowy 13,87 m2
11.Łazienka 4,34 m2
12. Pokój dwuosobowy 13,87 m2
13. Łazienka 4,34 m2
14. Pokój dwuosobowy 13,87 m2
15. Łazienka 4,34 m2
16. Pokój dwuosobowy 13,87 m2
17. Łazienka 4,34 m2
18. Wiatrołap 3,44 m2
19. Magazyn 6,49 m2
20. Magazyn 4,71 m2
21. Magazyn 4,81 m2
22. Pokój dwuosobowy 14,23 m2
23. Łazienka 4,34 m2
24. Pokój dwuosobowy 14,41 m2
25. Łazienka 4,40 m2
26. Pokój dwuosobowy 14,41 m2
27. Łazienka 4,40 m2
28. Pokój dwuosobowy 14,25 m2
29. Łazienka 4,47 m2
30. Pokój dwuosobowy 14.25 m2
31. Łazienka 4,47 m2
32. Pokój dwuosobowy 14.25 m2
33. Łazienka 4,47 m2
34. Pokój dwuosobowy 14,41 m2
35. Łazienka 4,40 m2
36. Pokój dwuosobowy 14,41 m2
37. Łazienka 4,40 m2
38. Pokój dwuosobowy 14,25 m2
39. Łazienka 4,47 m2
40. Pokój dwuosobowy 14.25 m2
41. Łazienka 4,47 m2
42. Pokój dwuosobowy 15.00 m2
43. Łazienka 4.40 m2
44. Wiatrołap 7,22 m2
45. Pom. Porządkowe 4.34 m2
46. Pokój dwuosobowy 14,25 m2
47. Łazienka. 4,47 m2
48. Pokój dwuosobowy 14,41 m2
49. Łazienka 4,40 m2
50. Pokój dwuosobowy 14,41m2
51. Łazienka 4,40 m2
52. Pokój dwuosobowy 14,25m2
53. Łazienka 4,47 m2
54. Pokój dwuosobowy 14,25 m2
55. Łazienka 4,47 m2
56. Pokój dwuosobowy 14,25 m2
57. Łazienka 4,47 m2
58. Pokój dwuosobowy 14,41 m2
59. Łazienka 4,40 m2
60. Pokój dwuosobowy 14,41m2
61. Łazienka 4,40 m2
62. Pokój dwuosobowy 14,25 m2
63. Łazienka 4,47 m2
64. Pokój dwuosobowy 14,25 m2
65. Łazienka 4,47 m2
66. Pokój dwuosobowy 14,41 m2
67. Łazienka 4,40 m2
68. Wiatrołap 7,22 m2
69. Dyżurka pielęgniarek 7,55 m2
70. Dyżurka pielęgniarek 7,55 m2
71. Jadalnia / Świetlica 135,68 m2
72. Rehabilitacja 30,47 m2
73. Gabinet zabiegowy 18 m2
74. Gabinet lekarski 11.08 m2
75. Pom. na odpadki 4,72 m2
76. Wiatrołap 7,22 m2
77. Pokój dwuosobowy 14,41 m2
78. Łazienka 4,40m2
79. Pokój dwuosobowy 14,25 m2
80. Łazienka 4,47 m2
81. Pokój dwuosobowy 14,25 m2
82. Łazienka 4,47 m2
83. Pokój dwuosobowy 14,41m2
84. Łazienka 4,40 m2
85. Pokój dwuosobowy 14,41 m2
86. Łazienka 4,40 m2
87. Pokój dwuosobowy 14,25m2
88. Łazienka 4,47 m2
89. Pokój dwuosobowy 13,91 m2
90. Łazienka 4,34 m2
91. Pokój dwuosobowy 14,25 m2
92. Łazienka 4,47m2
93. Pokój dwuosobowy 14,41 m2
94. Łazienka 4,40 m2
95 Pokój dwuosobowy 14,41 m2
96. Łazienka 4,40 m2
97. Pokój dwuosobowy 14,25 m2
98. Łazienka 4,47 m2
99. Wiatrołap 7,22 m2
100. WC dla personelu 4,34 m2
101. Pokój dwuosobowy 15m2
102. Łazienka 4,40 m2
103. Pokój dwuosobowy 14,25 m2
104. Łazienka 4,47 m2
105. Pokój dwuosobowy 14,25 m2
106. Łazienka 4,47 m2
107. Pokój dwuosobowy 14,41 m2
108. Łazienka 4,40 m2
109 Pokój dwuosobowy 14,41 m2
110. Łazienka 4,40 m2
111. Pokój dwuosobowy 14,25 m2
112. Łazienka 4,47 m2
113. Pokój dwuosobowy 14,25 m2
114. Łazienka 4,47 m2
115. Pokój dwuosobowy 14,25 m2
116. Łazienka 4,47 m2
117. Pokój dwuosobowy 14,41 m2
118. Łazienka 4,40 m2
119. Pokój dwuosobowy 14,41 m2
120. Łazienka 4,40 m2
121. Pokój dwuosobowy 14,23 m2
122. Łazienka 4,34 m2
123. Magazyn 4,81 m2
124. Toaleta ogólnodostępna 4,71 m2
125. Pom. Techn. 6,49 m2
126. Korytarz 22,70 m2
127. Kuchnia 48,20 m2
128. Zmywalnia naczyń stołowych 7,90 m2
129. Wydawalnia 7,30 m2
130. Magazyn 6,50m2
131. Obróbka warzyw / jaj 5,74m2
132. Magazyn 3,07 m2
133. Pom. Chłodnicze 6,50 m2
134. Magazyn 3,89 m2
135. Pom. Socjalne 8,37 m2
136. WC 2,68 m2
137. Skład opału 4,55 m2
138. Kotłownia 37,40 m2

POWIERZCHNIA UŻYTKOWA: 1284,93 m2
POWIERZCHNIA PODŁOGI:  1824,58 m2

W projekcie przewidzieliśmy program, na który składa się 50 pokoi dwuosobowych, w których może przebywać do 100 pensjonariuszy. Obok sali jadalnej jest kuchnia, oraz pomieszczenia socjalne dla pracowników, co umożliwia szybkie przygotowanie i podanie posiłków. Personel medyczny ma do dyspozycji dwie dyżurki dla pielęgniarek oraz gabinety: zabiegowy, rehabilitacyjny i lekarski. Recepcja usytuowana jest przy głównym wejściu.

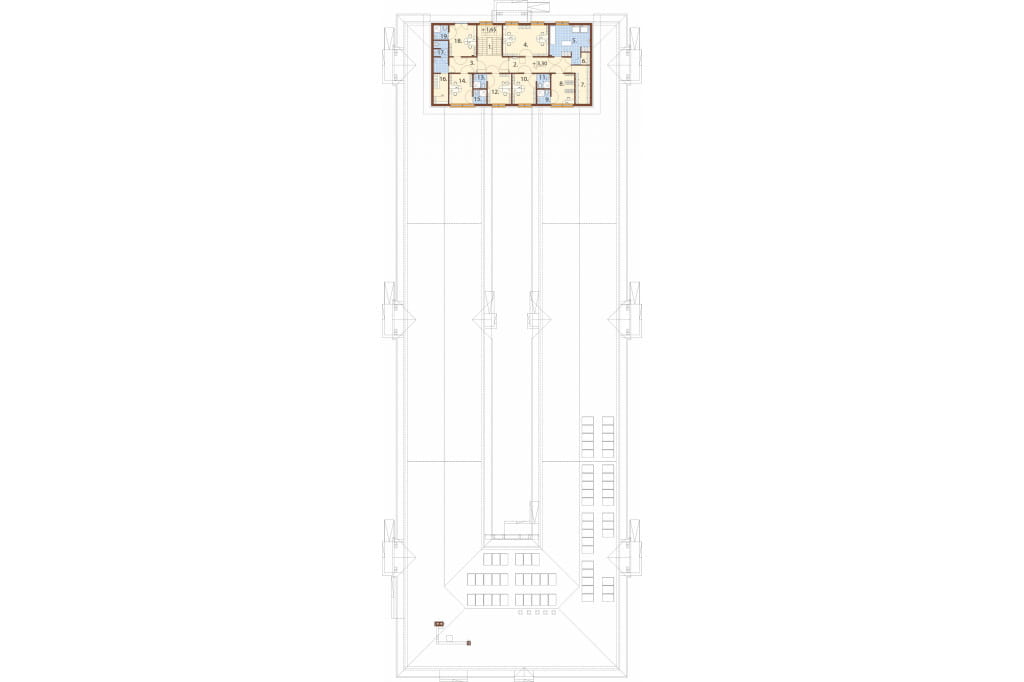

Rzut I piętra

 PIĘTRO

1. Hall + Schody 15,70 m2
2. Korytarz 7,84 m2
3. Korytarz 17,67 m2
4. Biuro 26,50 m2
5. Pralnia podręczna 23,56 m2
6. Magazyn bielizny brudnej 2,01 m2
7. Magazyn 10,98 m2
8. Biuro 12,91 m2
9. Łazienka 3,52 m2
10. Biuro 13,22 m2
11. Łazienka 3,52 m2
12. Biuro 13,22 m2
13. Łazienka 3,52 m2
14. Biuro 12,91 m2
15. Łazienka 3,52 m2
16. Szatnia 12,56 m2
17. WC 3,98 m2
18. Pokój socjalny 15,65 m2
19. Łazienka 3,93 m2


POWIERZCHNIA UŻYTKOWA: 163,05m2
POWIERZCHNIA PODŁOGI:  204,26m2

Na piętrze urządziliśmy pięć pokoi biurowych z łazienkami. Jest tu także biuro managera, pralnia podręczna, pokój socjalny, łazienka oraz magazyny na bieliznę czystą i brudną.

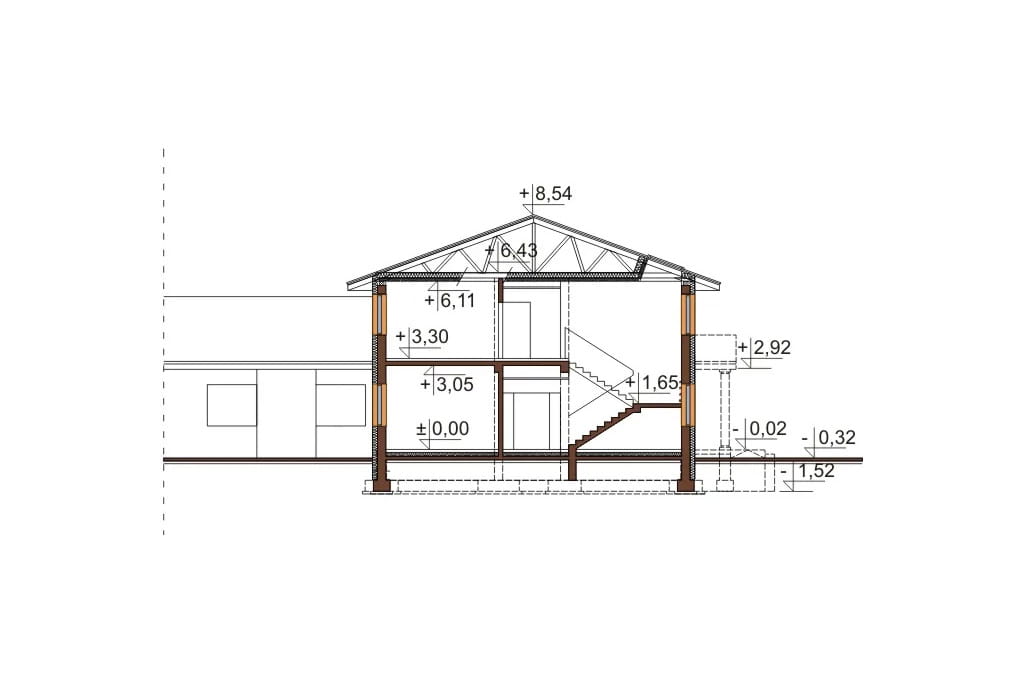

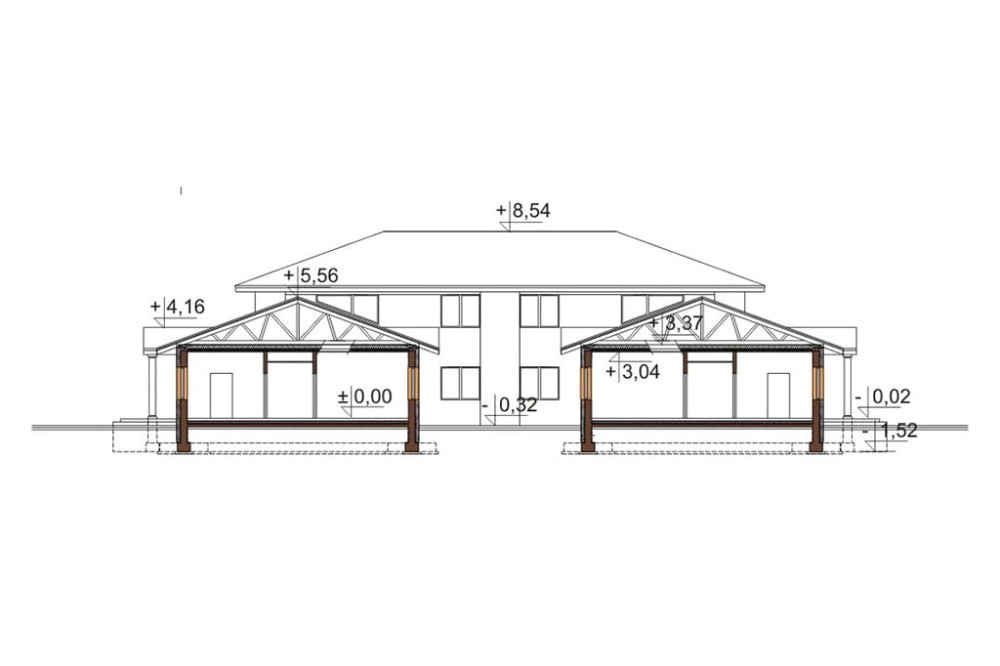

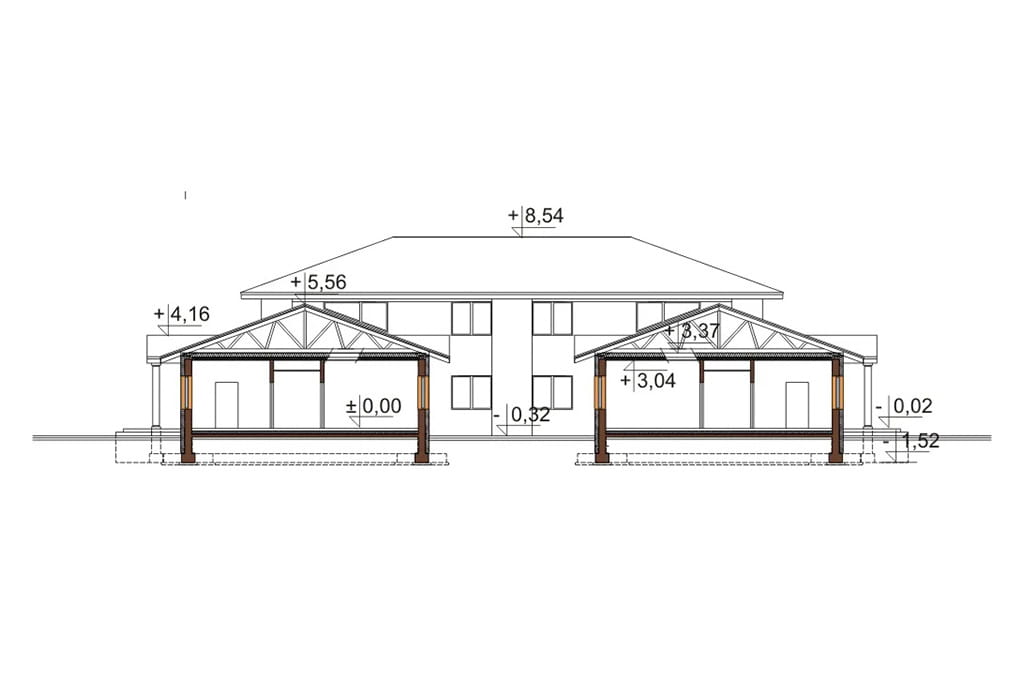

Przekrój

K-80 to wielofunkcyjny obiekt, który w prezentowanej wersji jest przeznaczony na dom opieki dla osób starszych. Może też z powodzeniem pełnić funkcję hotelu lub pensjonatu.

POWIĘKSZ PRZEKRÓJ

Projekt budynku pełniący funkcję domu opieki dla osób starszych K-80 -  parterowy z piętrem na cześci budynku, niepodpiwniczony.  Budynek może pełnić również funkcję hotelową, noclegową lub pensjonatową.

Technologia tradycyjna: mieszana żelbetowo murowa
Ściany zewnętrzne: pustak Ytong gr. 30 cm, wełna mineralna gr. 18cm, tynk zewnętrzny.
Stropy: w części piętrowej strop żelbetowy nad pozostałymi pomieszczeniami dolny pas dźwigara drewnianego prefabrykowanego.
Kąt nachylenia dachu: 20°.
Ogrzewanie: kotłownia na paliwo stałe (biomasa) oraz piec gazowy na gaz płynny
Wentylacja:  w budynku zaprojektowano: wentylację mechaniczną nawiewno – wywiewną z odzyskiem ciepła we wszystkich pomieszczeniach z wyjątkiem kotłowni, składu opału i przedsionka oraz pomieszczenia socjalnego, WC i magazynu na zapleczu kuchennym.
Dach: dźwigary drewniane prefabrykowane
Program: 50 pokoi dwuosobowych z łazienkami  ( 100 miejsc dla osób starszych), kuchnia z zapleczem, jadalnia, pralnia, pomieszczenia magazynowe, zaplecze medyczne, zaplecze biurowe, zaplecze sanitarne, zaplecze socjalne, dyżurki pielęgniarskie, pomieszczenia porządkowe, kotłownia na paliwo stałe ze składem opału.

ZAWARTOŚĆ PROJEKTU:

  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan,gaz, c.w.u., wentylacja mechaniczna nawiewno - wywiewna z odzyskiem ciepła, hydranty wewnętrzne)
  • projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej wraz z projektem instalacji alarmowo przyzywowej
  • przedmiar robót budowlanych stanu surowego
  • projektowana charakterystyka energetyczna z analizą
  • zgoda na zmiany w projekcie

POWIERZCHNIA  PODŁOGI BUDYNKU:  2028,24 m2



 Powierzchnia zabudowy: 2181.20 m²
Powierzchnia użytkowa: 2028.24 m²
Kubatura: 11184.30 m³
Szerokość działki: 38.00 m
Ilość kondygnacji: 2
Liczba pomieszczeń: 157
Kąt nachylenia dachu: 20°
Ilość pokoi: 56
Pokój na parterze: Tak
Wysokość budynku: 8.88 m
Rodzaj ogrzewania: paliwo stałe, gazowe
Wskaźnik energii pierwotnej: 59.29 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze nieużytkowe
Typ: gastronomiczne, motele, komercyjne, projekt hotelu, projekt motelu, projekt budynku usługowego, projekt zajazdu, hotel, projekt domu spokojnej starości, projekt sanatorium, dom spokojnej starości, dom opieki, projekt domu opieki, pensjonat, projekt pensjonatu, projekt budynku gastronomicznego
Technologia: tradycyjna

Autorzy projektu: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU 5 600PLN

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
