Projekt

DOM OPIEKI DLA OSÓB STARSZYCH
Kod: K-80
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
OFERTA
BUDOWY ZDJĘCIA
Z BUDOWY DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 3 EGZ. PROJEKTU 21 300 PLN
KUP
PROJEKT



zobacz realizacje naszych projektów

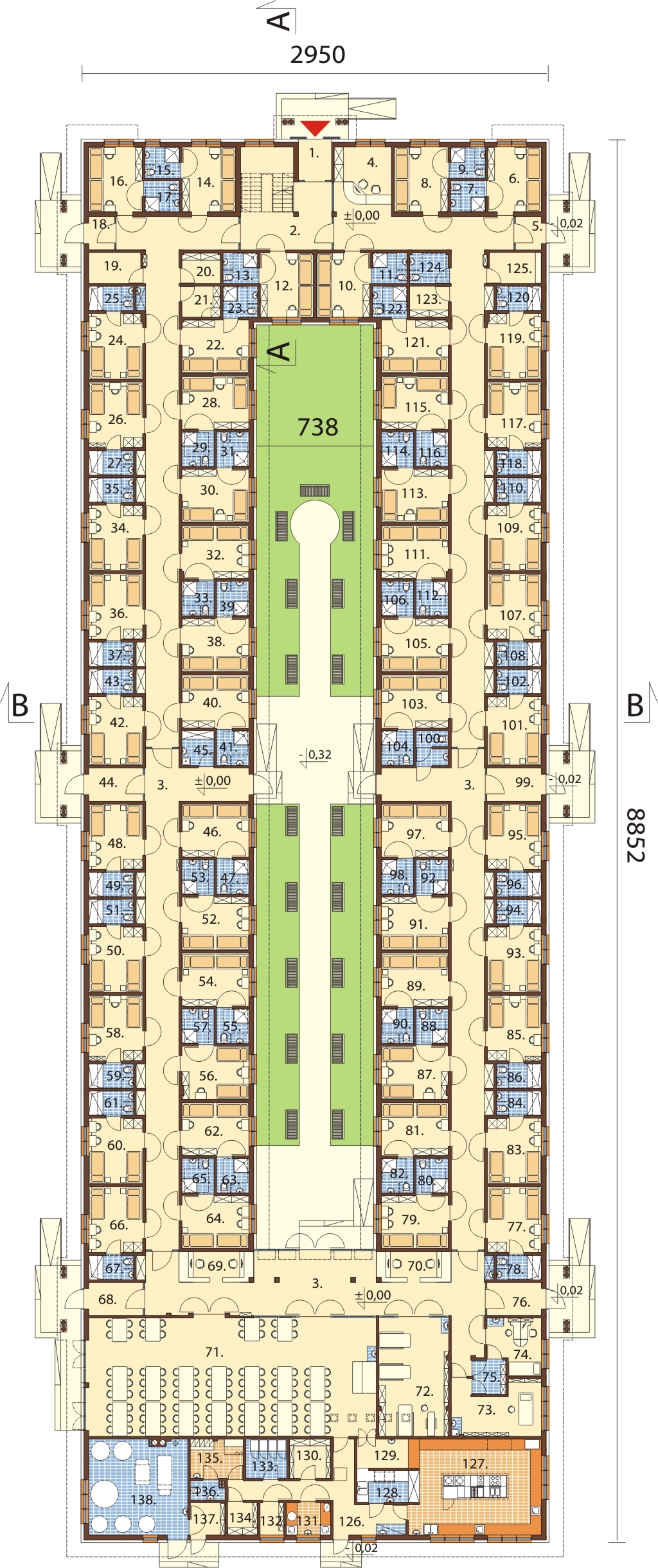

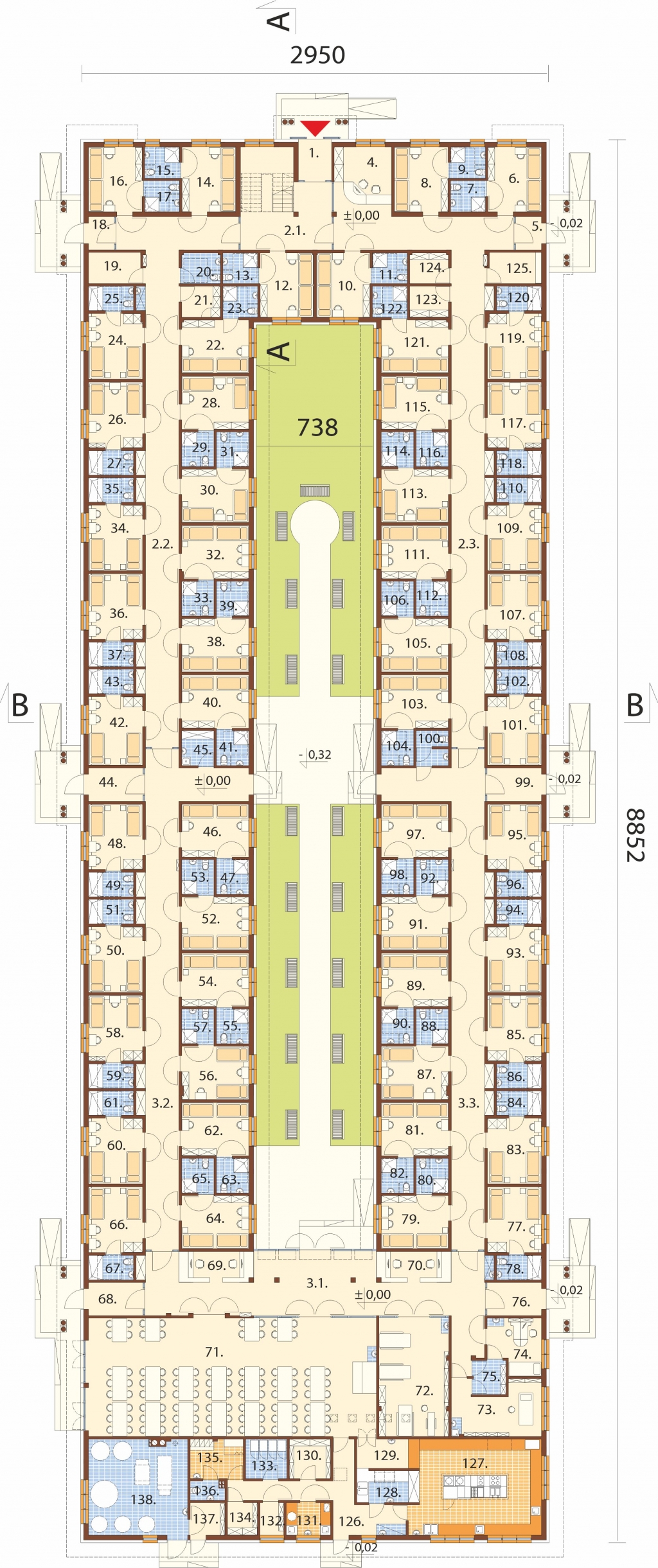

Rzut parteru



Projekt K-80 - rzut

Parter: 1819,30 m2

1. Wiatrołap 4,86 m2
2.1. Korytarz + schody 31,71 m2
2.2. Korytarz 84,99 m2
2.3. Korytarz 95,15 m2
3.1. Korytarz 76,24 m2
3.2. Korytarz 77,72 m2
3.3. Korytarz 77,72 m2
4. Recepcja 12,68 m2
5. Wiatrołap 3,28 m2
6. Pokój dwuosobowy 13,58 m2
7. Łazienka 4,17 m2
8. Pokój dwuosobowy 13,58 m2
9. Łazienka 4,17 m2
10. Pokój dwuosobowy 13,41 m2
11.Łazienka 4,11 m2
12. Pokój dwuosobowy 13,41 m2
13. Łazienka 4,11 m2
14. Pokój dwuosobowy 13,58 m2
15. Łazienka 4,17 m2
16. Pokój dwuosobowy 13,58 m2
17. Łazienka 4,17 m2
18. Wiatrołap 3,44 m2
19. Magazyn 3,28 m2
20. Toaleta ogólnodostępna 4,57 m2
21. Magazyn 4,64 m2
22. Pokój dwuosobowy 13,95 m2
23. Łazienka 4,17 m2
24. Pokój dwuosobowy 13,83 m2
25. Łazienka 4,22 m2
26. Pokój dwuosobowy 13,83 m2
27. Łazienka 4,22 m2
28. Pokój dwuosobowy 13,95 m2
29. Łazienka 4,30 m2
30. Pokój dwuosobowy 13,95 m2
31. Łazienka 4,30 m2
32. Pokój dwuosobowy 13,95 m2
33. Łazienka 4,30 m2
34. Pokój dwuosobowy 13,83 m2
35. Łazienka 4,22 m2
36. Pokój dwuosobowy 13,83 m2
37. Łazienka 4,22 m2
38. Pokój dwuosobowy 13,95 m2
39. Łazienka 4,30 m2
40. Pokój dwuosobowy 13,95 m2
41. Łazienka 4,30 m2
42. Pokój dwuosobowy 14,45 m2
43. Łazienka 4,22 m2
44. Wiatrołap 7,00 m2
45. Pom. porządkowe 4,36 m2
46. Pokój dwuosobowy 13,95 m2
47. Łazienka. 4,30 m2
48. Pokój dwuosobowy 13,73 m2
49. Łazienka 4,22 m2
50. Pokój dwuosobowy 13,83  m2
51. Łazienka 4,22 m2
52. Pokój dwuosobowy 13,95 m2
53. Łazienka 4,30  m2
54. Pokój dwuosobowy 13,95 m2
55. Łazienka 4,30 m2
56. Pokój dwuosobowy 13,95 m2
57. Łazienka 4,30 m2
58. Pokój dwuosobowy 13,83 m2
59. Łazienka 4,22 m2
60. Pokój dwuosobowy 13,83 m2
61. Łazienka 4,22 m2
62. Pokój dwuosobowy 13,95 m2
63. Łazienka 4,30 m2
64. Pokój dwuosobowy 13,88 m2
65. Łazienka 4,30 m2
66. Pokój dwuosobowy 13,83 m2
67. Łazienka 4,22 m2
68. Wiatrołap 7,00 m2
69. Dyżurka pielęgniarek 9,04 m2
70. Dyżurka pielęgniarek 9,04 m2
71. Jadalnia / Świetlica 134,66  m2
72. Rehabilitacja 32,62 m2
73. Gabinet zabiegowy 17,67 m2
74. Gabinet lekarski 10,80 m2
75. Pom. na odpadki 4,24 m2
76. Wiatrołap 7,00 m2
77. Pokój dwuosobowy 13,83 m2
78. Łazienka 4,22 m2
79. Pokój dwuosobowy 13,88 m2
80. Łazienka 4,30 m2
81. Pokój dwuosobowy 13,95 m2
82. Łazienka 4,30 m2
83. Pokój dwuosobowy 13,83 m2
84. Łazienka 4,22 m2
85. Pokój dwuosobowy 13,83 m2
86. Łazienka 4,22 m2
87. Pokój dwuosobowy 13,95 m2
88. Łazienka 4,30 m2
89. Pokój dwuosobowy 13,95 m2
90. Łazienka 4,30 m2
91. Pokój dwuosobowy 13,95 m2
92. Łazienka 4,30 m2
93. Pokój dwuosobowy 13,83 m2
94. Łazienka 4,22 m2
95 Pokój dwuosobowy 13,73 m2
96. Łazienka 4,22 m2
97. Pokój dwuosobowy 13,83 m2
98. Łazienka 4,22 m2
99. Wiatrołap 7,00 m2
100. WC dla personelu 4,14 m2
101. Pokój dwuosobowy 14,45 m2
102. Łazienka 4,22 m2
103. Pokój dwuosobowy 13,95 m2
104. Łazienka 4,30 m2
105. Pokój dwuosobowy 13,95 m2
106. Łazienka 4,30 m2
107. Pokój dwuosobowy 13,83 m2
108. Łazienka 4,22 m2
109 Pokój dwuosobowy 13,83 m2
110. Łazienka 4,22 m2
111. Pokój dwuosobowy 13,95 m2
112. Łazienka 4,30 m2
113. Pokój dwuosobowy 13,95 m2
114. Łazienka 4,30 m2
115. Pokój dwuosobowy 13,95 m2
116. Łazienka 4,30 m2
117. Pokój dwuosobowy 13,83 m2
118. Łazienka 4,22 m2
119. Pokój dwuosobowy 13,83 m2
120. Łazienka 4,22 m2
121. Pokój dwuosobowy 13,95 m2
122. Łazienka 4,17 m2
123. Magazyn 4,64 m2
124. Magazyn 4,57 m2
125. Pom. techn. 6,28 m2
126. Korytarz 20,49 m2
127. Kuchnia 47,44 m2
128. Zmywalnia naczyń stołowych 7,70 m2
129. Wydawalnia 7,11 m2
130. Magazyn 6,30 m2
131. Obróbka warzyw / jaj 5,54 m2
132. Magazyn 2,93 m2
133. Pom. chłodnicze 6,29 m2
134. Magazyn 3,73 m2
135. Szatnia personelu 9,45 m2
136. WC 2,36 m2
137. Skład opału 4,34 m2
138. Kotłownia 36,90 m2


W projekcie przewidzieliśmy program, na który składa się 50 pokoi dwuosobowych, w których może przebywać do 100 pensjonariuszy. Obok sali jadalnej jest kuchnia, oraz pomieszczenia socjalne dla pracowników, co umożliwia szybkie przygotowanie i podanie posiłków. Personel medyczny ma do dyspozycji dwie dyżurki dla pielęgniarek oraz gabinety: zabiegowy, rehabilitacyjny i lekarski. Recepcja usytuowana jest przy głównym wejściu.
POWIĘKSZ RZUT

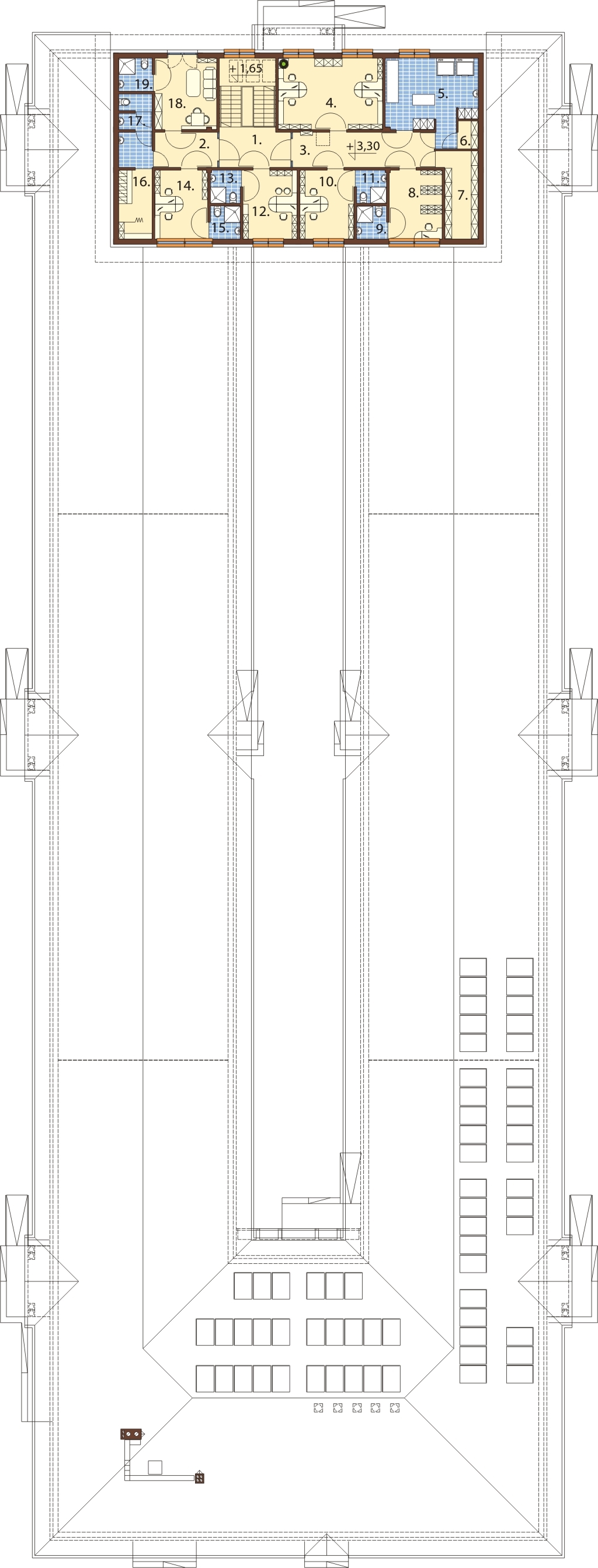

Rzut I piętra



Projekt K-80 - rzut

Piętro: 203,69 m2

1. Klatka schodowa 16,67 m2
2. Korytarz 19,11 m2
3. Korytarz 7,61 m2
4. Biuro 25,93 m2
5. Pralnia podręczna 22,41 m2
6. Magazyn bielizny brudnej 1,90 m2
7. Magazyn 10,34 m2
8. Biuro 12,62 m2
9. Łazienka 3,37 m2
10. Biuro 12,93 m2
11. Łazienka 3,37 m2
12. Biuro 12,93 m2
13. Łazienka 3,37  m2
14. Biuro 12,62 m2
15. Łazienka 3,37 m2
16. Szatnia pers. 12,14 m2
17. WC 3,88  m2
18. Biuro 15,34 m2
19. Łazienka 3,78 m2

Na piętrze urządziliśmy sześć pokoi biurowych z łazienkami.
POWIĘKSZ RZUT

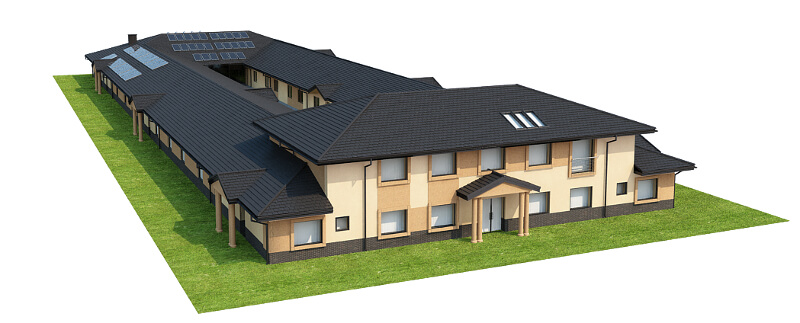

Model



Projekt K-80 - model

K-80 ma bardzo charakterystyczną bryłę. Projekt ma wymiary 29,5m na 88,52m co sprawia, że działka powinna mieć mocno wydłużony kształt. Tradycyjna architektura obiektu jest miła dla oka, a podkreśla ją stylowe główne wejście do budynku z eleganckimi kolumienkami. Duża powierzchnia dachu umożliwia zamontowanie solarów, co wpłynie w późniejszym okresie na obniżenie kosztów użytkowania. Wewnętrzny dziedziniec jest wyjątkowo rzadko spotykanym rozwiązaniem, które będzie wyróżniać ten obiekt na tle konkurencyjnych placówek o podobnym charakterze.

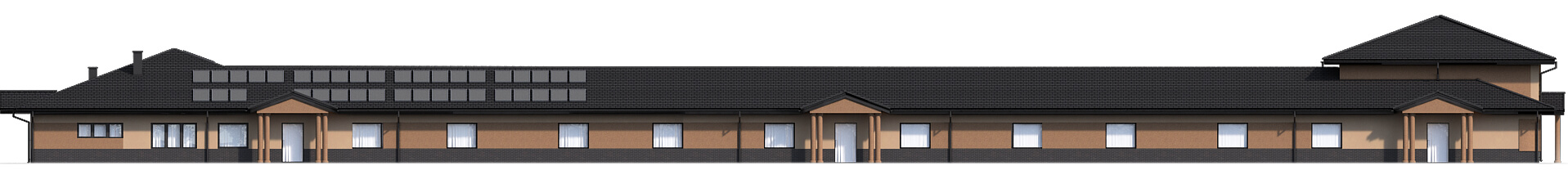

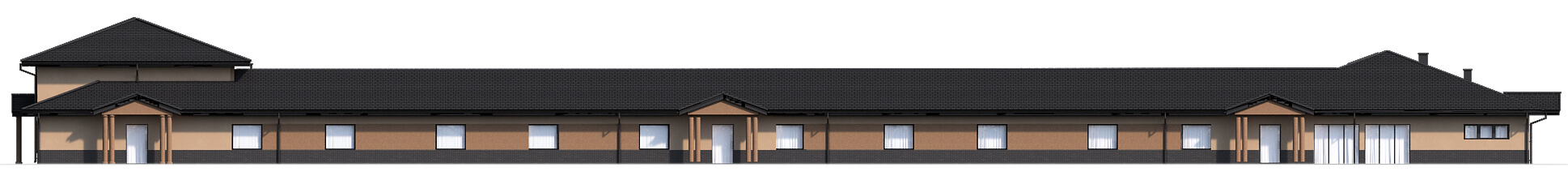

Elewacje



Projekt K-80 - elewacja
elewacja ogrodowa

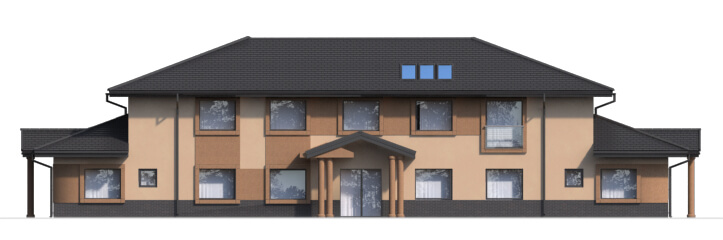

Projekt K-80 - elewacja
elewacja frontowa
Projekt K-80 - elewacja

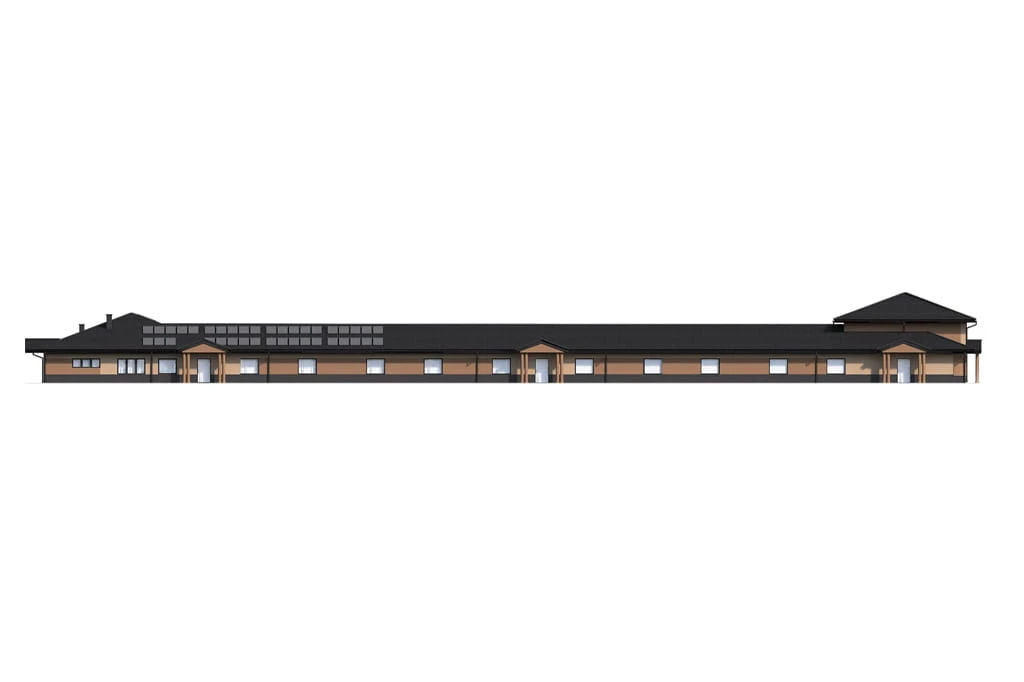

elewacja boczna
Projekt K-80 - elewacja

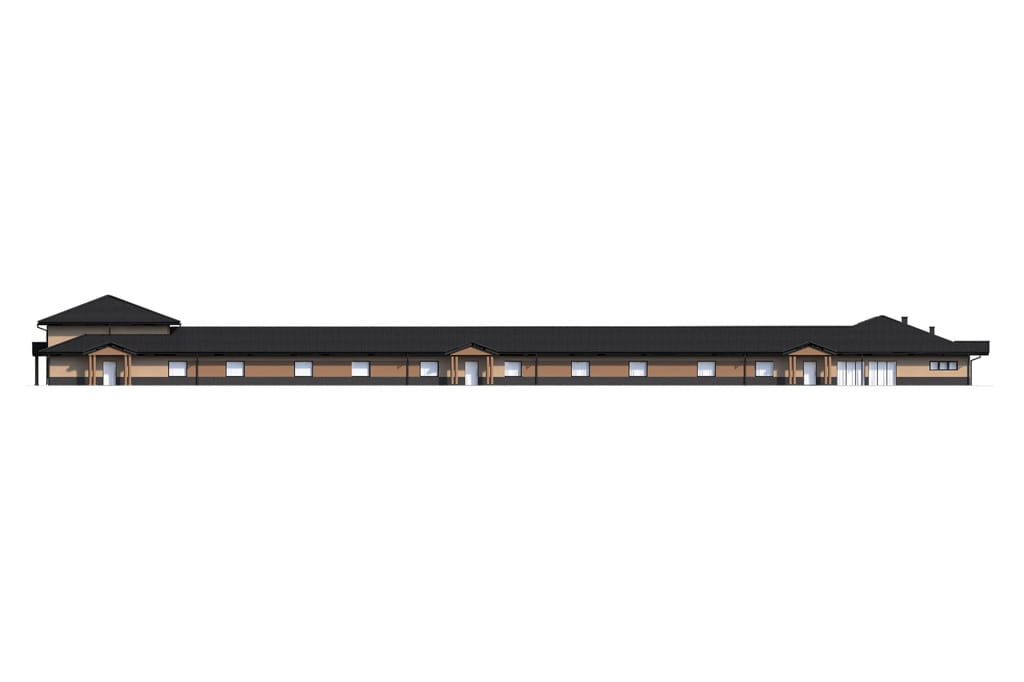

elewacja boczna

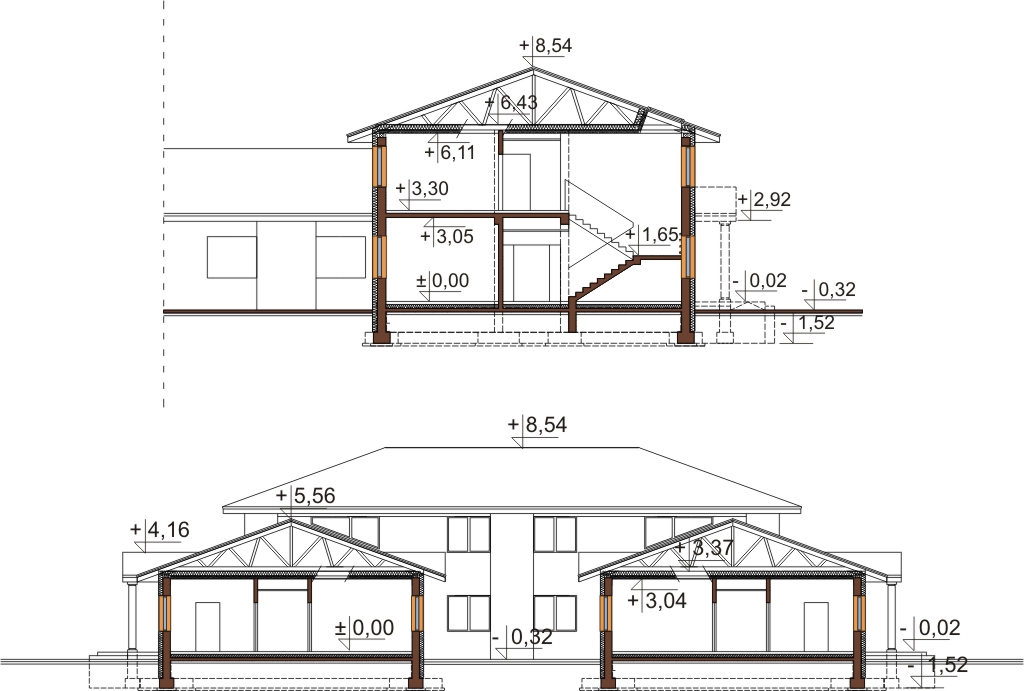

Przekrój



Projekt K-80 - przekrój

K-80 to wielofunkcyjny obiekt, który w prezentowanej wersji jest przeznaczony na dom opieki dla osób starszych. Może też z powodzeniem pełnić funkcję hotelu lub pensjonatu.

POWIĘKSZ PRZEKRÓJ
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku pełniący funkcję domu opieki dla osób starszych K-80 -  parterowy z piętrem na cześci budynku, niepodpiwniczony.  Budynek może pełnić również funkcję hotelową, noclegową lub pensjonatową.

Technologia tradycyjna: mieszana żelbetowo murowa
Ściany zewnętrzne: pustak Ytong gr. 30 cm, wełna mineralna gr. 18cm, tynk zewnętrzny.
Stropy: w części piętrowej strop żelbetowy nad pozostałymi pomieszczeniami dolny pas dźwigara drewnianego prefabrykowanego.
Kąt nachylenia dachu: 20°.
Ogrzewanie: kotłownia na paliwo stałe (biomasa) oraz piec gazowy na gaz płynny
Wentylacja:  w budynku zaprojektowano: wentylację mechaniczną nawiewno – wywiewną z odzyskiem ciepła we wszystkich pomieszczeniach z wyjątkiem kotłowni, składu opału i przedsionka oraz pomieszczenia socjalnego, WC i magazynu na zapleczu kuchennym.
Dach: dźwigary drewniane prefabrykowane
Program: 50 pokoi dwuosobowych z łazienkami  ( 100 miejsc dla osób starszych), kuchnia z zapleczem, jadalnia, pralnia, pomieszczenia magazynowe, zaplecze medyczne, zaplecze biurowe, zaplecze sanitarne, zaplecze socjalne, dyżurki pielęgniarskie, pomieszczenia porządkowe, kotłownia na paliwo stałe ze składem opału.

ZAWARTOŚĆ PROJEKTU:

  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan,gaz, c.w.u., wentylacja mechaniczna nawiewno - wywiewna z odzyskiem ciepła, hydranty wewnętrzne)
  • projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej wraz z projektem instalacji alarmowo przyzywowej
  • przedmiar robót budowlanych stanu surowego
  • projektowana charakterystyka energetyczna z analizą
  • zgoda na zmiany w projekcie

POWIERZCHNIA  PODŁOGI BUDYNKU:  2028,24 m2



 Powierzchnia zabudowy: 2181.20 m²
Powierzchnia użytkowa: 2028.24 m²
Kubatura: 11184.30 m³
Szerokość działki: 38.00 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 2
Liczba pomieszczeń: 157
Kąt nachylenia dachu: 20°
Ilość pokoi: 56
Pokój na parterze: Tak
Wysokość budynku: 8.88 m
Rodzaj ogrzewania: paliwo stałe, gazowe
Wskaźnik energii pierwotnej: 59.29 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze nieużytkowe
Typ: gastronomiczne, motele, komercyjne, projekt hotelu, projekt motelu, projekt budynku usługowego, projekt zajazdu, hotel, projekt domu spokojnej starości, projekt sanatorium, dom spokojnej starości, dom opieki, projekt domu opieki, pensjonat, projekt pensjonatu, projekt budynku gastronomicznego
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
