Projekt

HOTELU
Kod: LK-57
Zadzwoń do nas!
PN - PT od 8 do 16: 780 001 242,
508 037 512
KOSZTORYS
PROJEKTU DODAJ
DO TECZKI

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym

Projekt na zamówienie. Zapytaj o cenę.

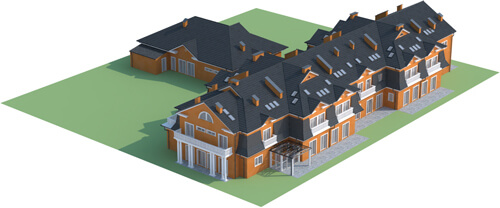

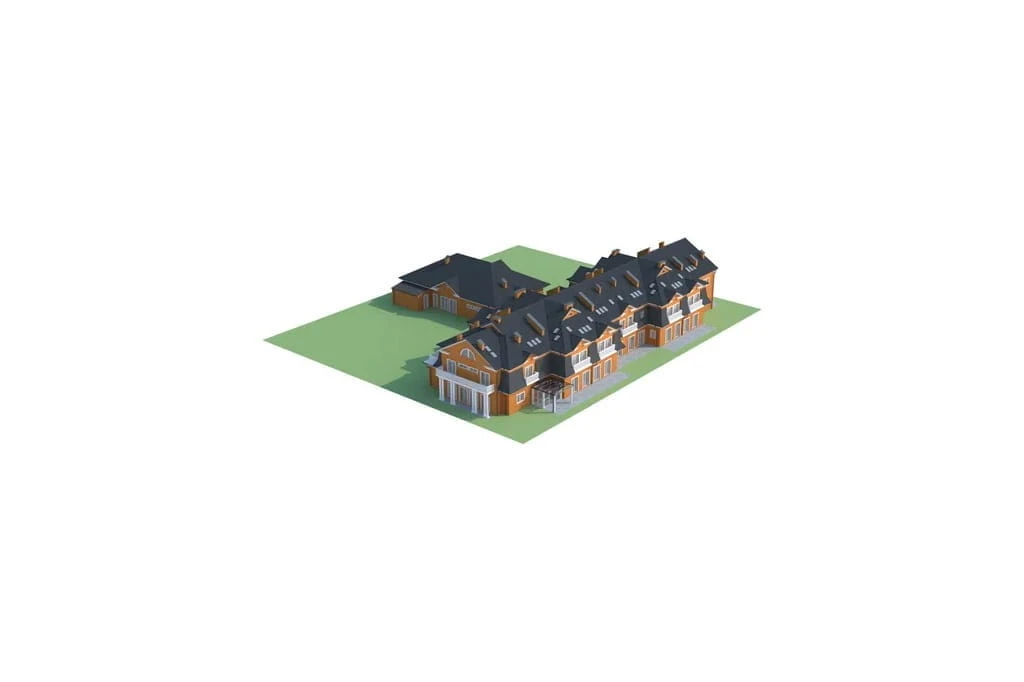

Model



Projekt LK-57 - model

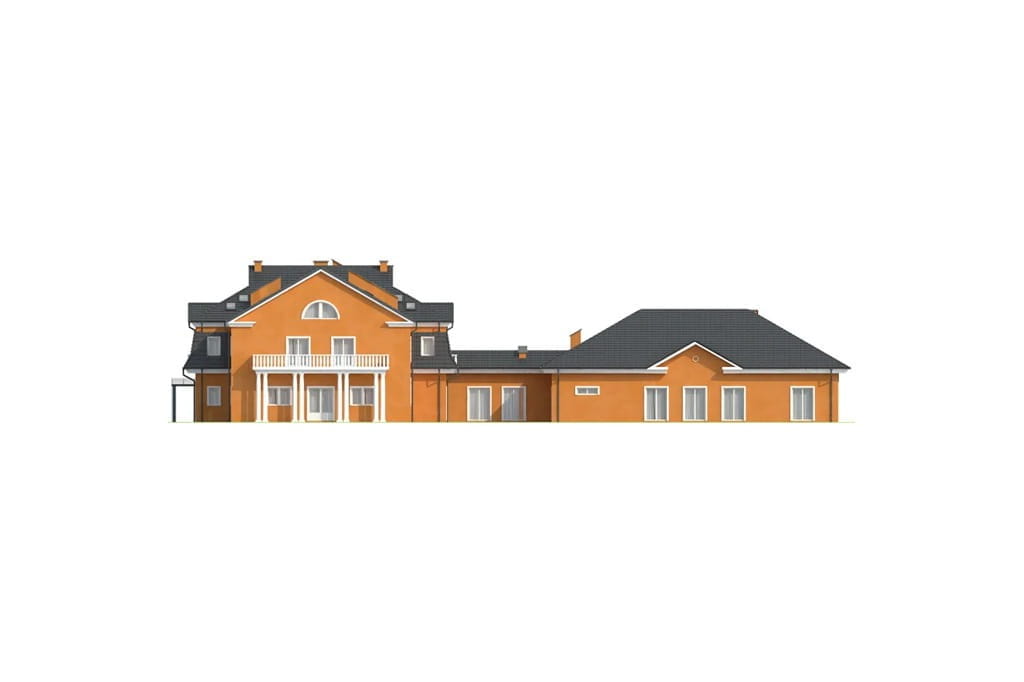

Elewacje



Projekt LK-57 - elewacja

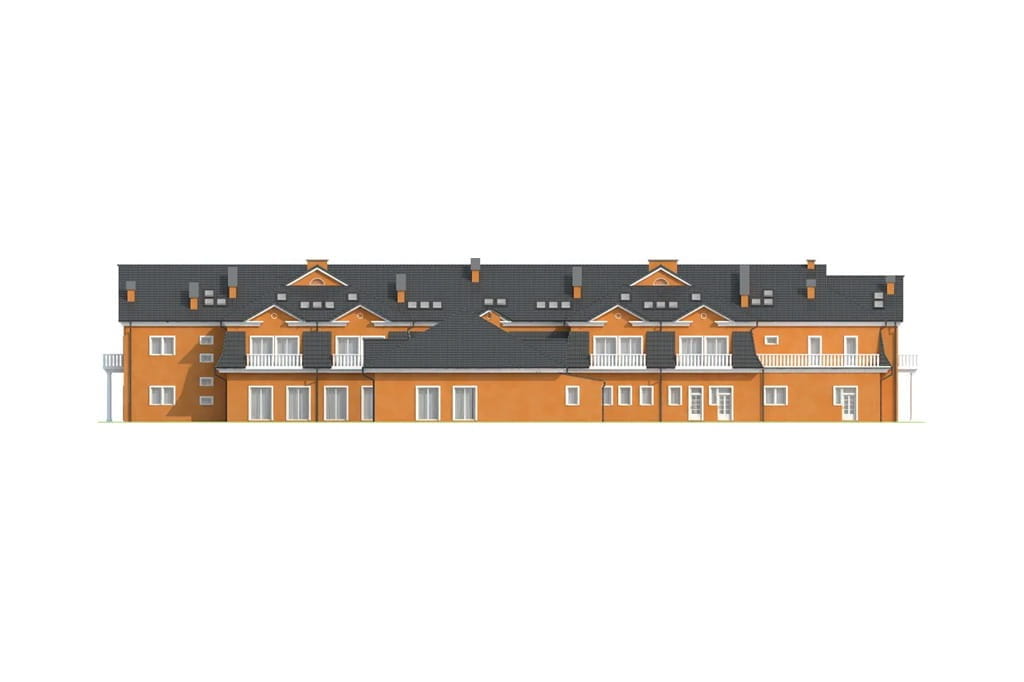

elewacja ogrodowa
Projekt LK-57 - elewacja

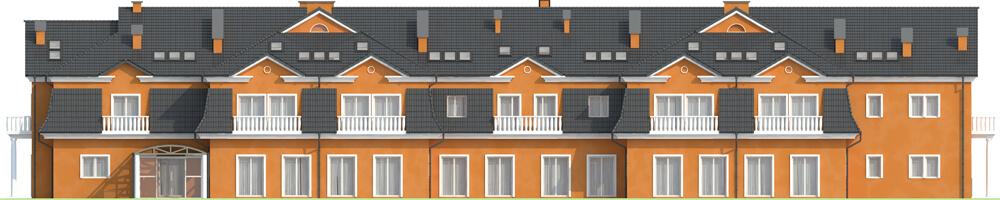

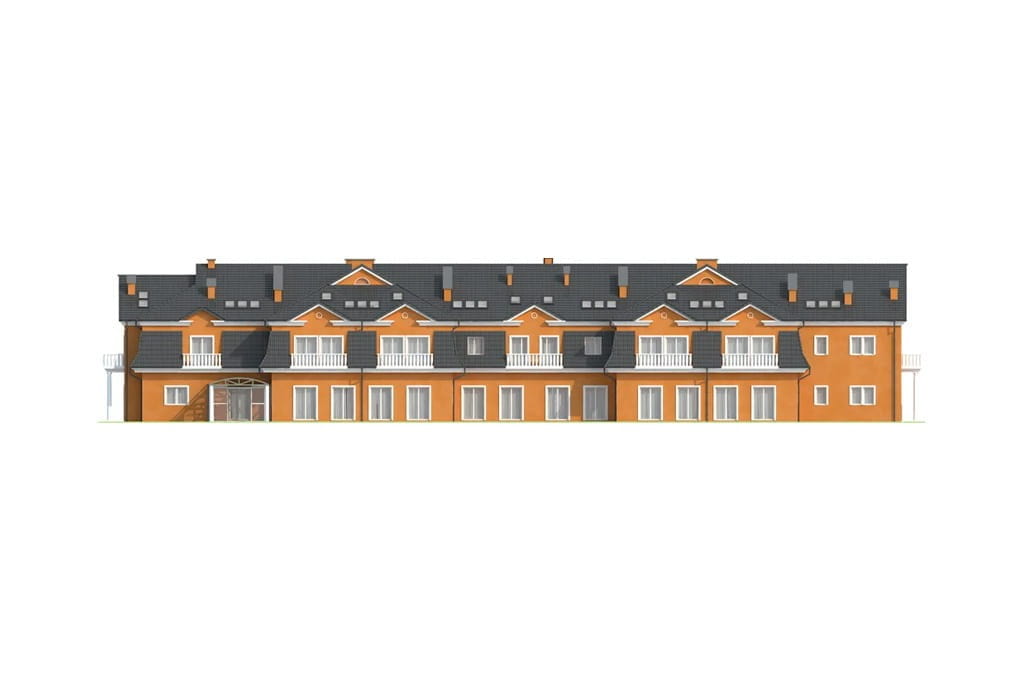

elewacja frontowa
Projekt LK-57 - elewacja

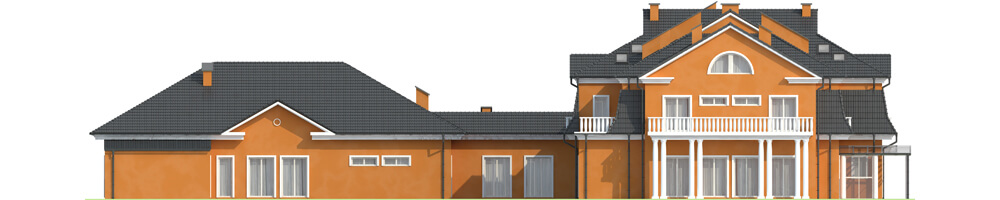

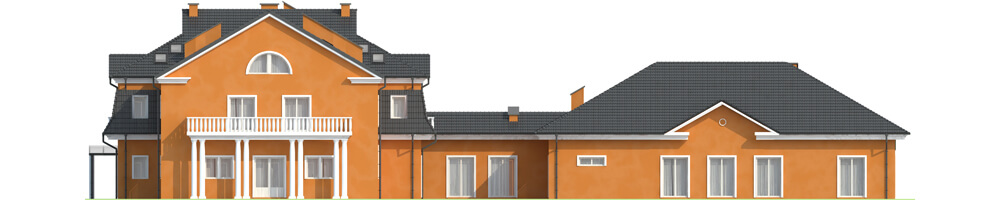

elewacja boczna
Projekt LK-57 - elewacja

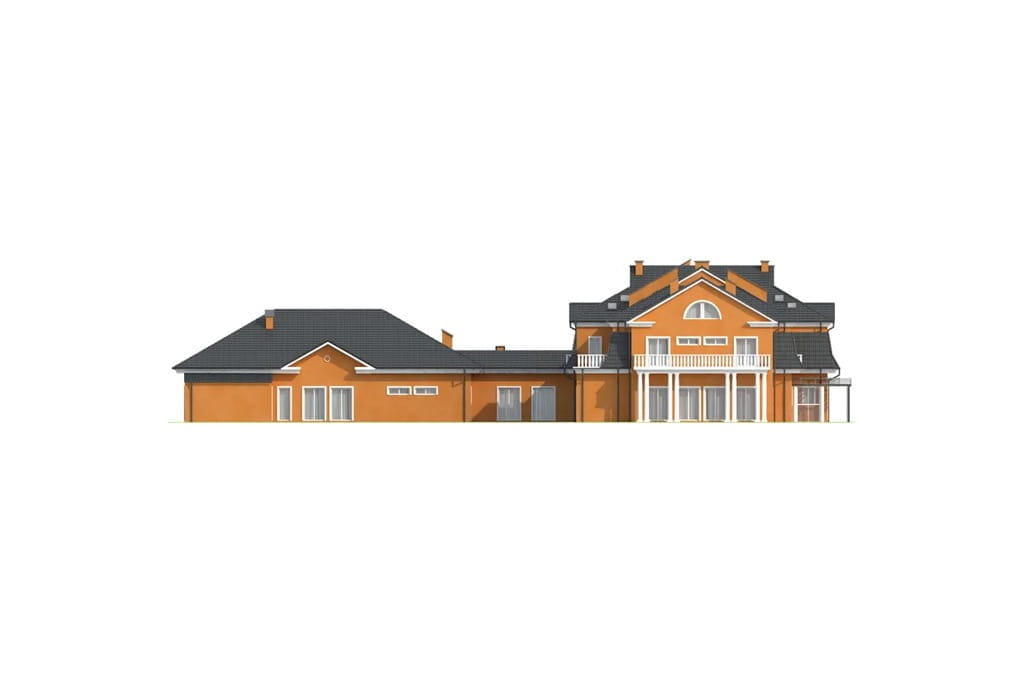

elewacja boczna

zobacz realizacje naszych projektów

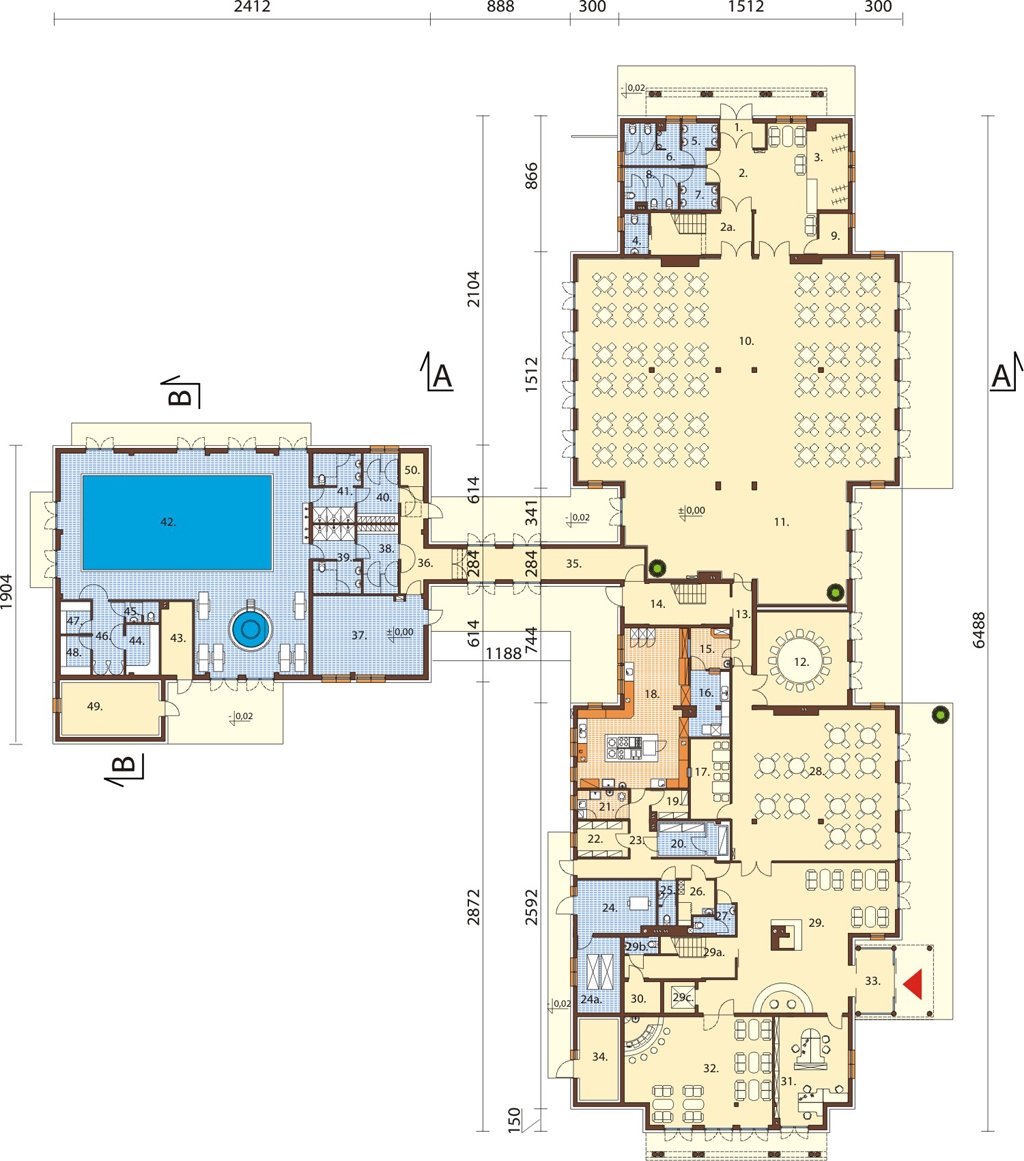

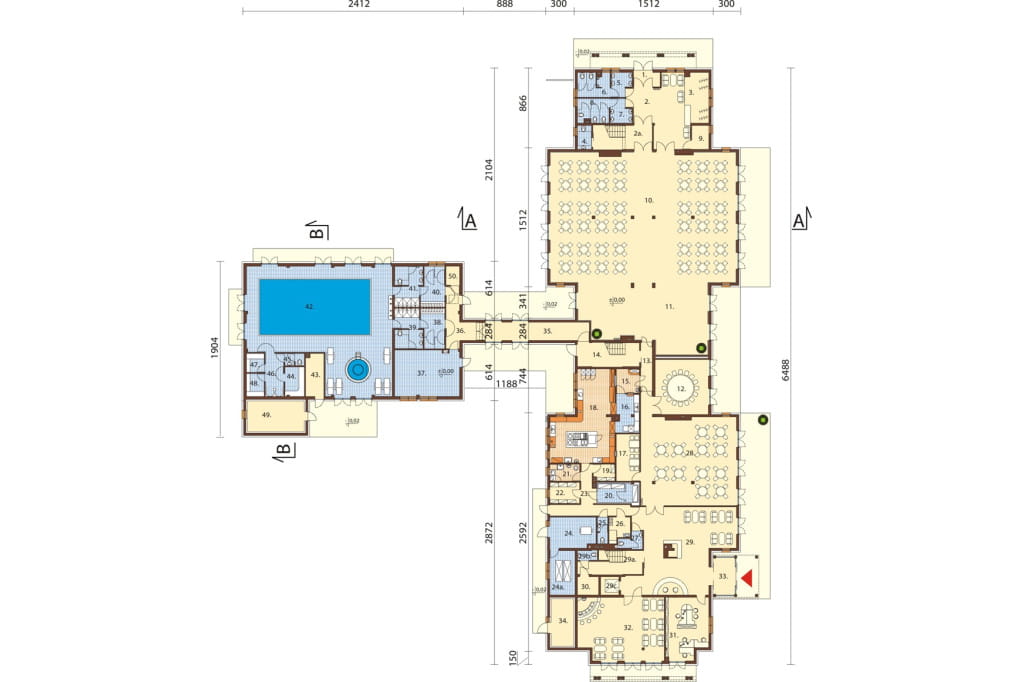

Rzut parteru



Projekt LK-57 - rzut

PARTER 1426,35 m2
1. Wiatrołap 4,50 m2
2. Hall 36,68 m2
2a. Klatka schod. (1/2 schodów) 18,99 m2
3. Szatnia 14,30 m2
4. WC dla osób niepełnosprawnych 4,03 m2
5. Przedsionek 5,38 m2
6. WC dla mężczyzn 9,30 m2
7. Przedsionek 5,65 m2
8. WC dla kobiet 8,92 m2
9. Magazyn 4,86 m2
10. Sala bankietowa 281,52 m2
11. Sala taneczna 95,46 m2
12. Sala konferencyjna 34,95 m2
13. Korytarz 6,69 m2
14. Klatka schod. (1/2 schodów) 19,54 m2
15. Rozdzielnia kelnerska 6,65 m2
16. Zmywalnia 10,36 m2
17. Pokój śniadań personelu 12,95 m2
18. Kuchnia 56,20 m2
19. Magazyn 4,21 m2
20. Chłodnia 9,83 m2
21. Obieralnia warzyw / wyparz. jaj 6,06 m2
22. Magazyn 7,67 m2
23. Korytarz 16,43 m2
24. Kotłownia 16,54 m2
24a. Skład oleju 13,35 m2
25. WC dla personelu 3,24 m2
26. Pom. soc. dla prac. kuchni 5,77 m2
27. WC dla mężczyzn 4,00 m2
28. Restauracja 103,41 m2
29. Hall z recepcji 90,05 m2
29a. Klatka schod. (1/2 schodów) 16,37 m2
29b. WC 2,31 m2
29c. Winda
30. Pom. techniczne windy 4,62 m2
31. Biuro 30,16 m2
32. Kawiarnia 62,86 m2
33. Wiatrołap 11,25 m2
34. Pomieszczenie techniczne 15,12 m2
35. Korytarz 24,53 m2
36. Korytarz 13,91 m2
37. Pom. na pompę ciepła 35,37 m2
38. Przebieralnia męska 10,73 m2
39. Natryski + WC 12,53 m2
40. Przebieralnia damska 10,88 m2
41. Natryski + WC 12,56 m2
42. Basen jacuzzi 182,96 m2
43. Pomieszczenie techniczne 9,15 m2
44. Łaźnia parowa 6,77 m2
45. WC 2,70 m2
46. Natryski 9,37 m2
47. Sauna 4,00 m2
48. Sauna 4,85 m2
49. Pomieszczenie techniczne 22,75 m2
50. Pom. tech., rozdzielnica elektr. 3,11 m2
POWIĘKSZ RZUT

Rzut I piętra



Projekt LK-57 - rzut

I PIĘTRO 973,86 m2


Część usługowa:
1. Komunikacja + 1/2 schodów 23,93 m2
1a. Winda
2. Pokój hotelowy 17,13 m2
3. Łazienka 3,46 m2
4. Korytarz 71,36 m2
4a. Magazyn 3,49 m2
4b. Magazyn 3,21 m2
5. Pokój hotelowy 20,77 m2
6. Łazienka 3,69 m2
7. Pokój hotelowy 20,77 m2
8. Łazienka 4,02 m2
9. Pokój hotelowy 20,77 m2
10. Łazienka 4,02 m2
11. Pokój hotelowy 20,77 m2
12. Łazienka 3,22 m2
13. Pokój hotelowy 20,69 m2
14. Łazienka 3,21 m2
15. Pokój hotelowy 20,77 m2
16. Łazienka 3,94 m2
17. Pokój hotelowy 20,77 m2
18. Łazienka 3,94 m2
19. Pokój hotelowy 20,77 m2
20. Łazienka 3,95 m2
21. Pokój hotelowy 28,70 m2
22. Łazienka 4,18 m2
23. Pokój hotelowy 16,00 m2
24. Łazienka 3,21 m2
25. Pokój hotelowy 16,17 m2
26. Łazienka 3,21 m2
27. Komunikacja (1/2 schodów) 19,83 m2
28. Pokój hotelowy 16,17 m2
29. Łazienka 3,21 m2
30. Pokój hotelowy 15,68 m2
31. Łazienka 3,21 m2


Część mieszkalna (prywatna):
32. Pokój 18,95 m2
33. Pokój 10,09 m2
34. Łazienka 3,21 m2


Część usługowa:
35. Pokój hotelowy 20,77 m2
36. Łazienka 3,73 m2
37. Pokój hotelowy 20,77 m2
38. Łazienka 4,02 m2
39. Pokój hotelowy 20,77 m2
40. Łazienka 4,02 m2
41. Pokój hotelowy 20,77 m2
42. Łazienka 3,39 m2
43. Pokój hotelowy 20,77 m2
44. Łazienka 3,89 m2
45. Pokój hotelowy 20,77 m2
46. Łazienka 3,89 m2
47. Pokój hotelowy 20,77 m2
48. Łazienka 3,89 m2
49. Pokój hotelowy 20,77 m2
50. Łazienka 3,28 m2
51. Korytarz 72,34 m2
51a. Magazyn 3,61 m2
51b. Magazyn 3,49 m2
51c. Magazyn 3,61 m2
52. Komunikacja (1/2 schodów) 17,99 m2
53. Magazyn 15,65 m2
54. Pokój hotelowy 22,12 m2
55. Pokój hotelowy 11,05 m2
56. Łazienka 5,03 m2
57. Pokój hotelowy 21,46 m2
58. Pokój hotelowy 11,05 m2
59. Łazienka 4,90 m2
60. Komunikacja 9,72 m2
61. Pokój hotelowy 17,13 m2
62. Łazienka 3,46 m2
63. Pokój hotelowy 24,08 m2
64. Łazienka 3,80 m2
65. Pokój hotelowy 24,12 m2
66. Łazienka 3,80 m2
67. Pokój hotelowy 14,76 m2


POWIĘKSZ RZUT

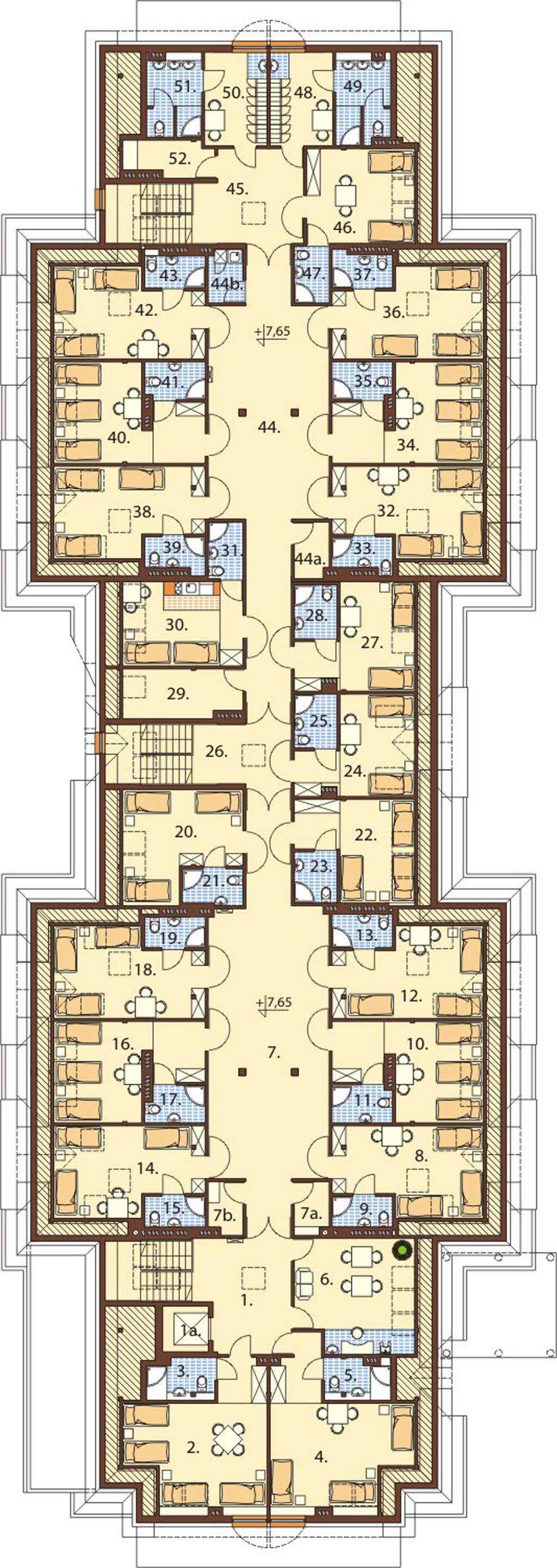

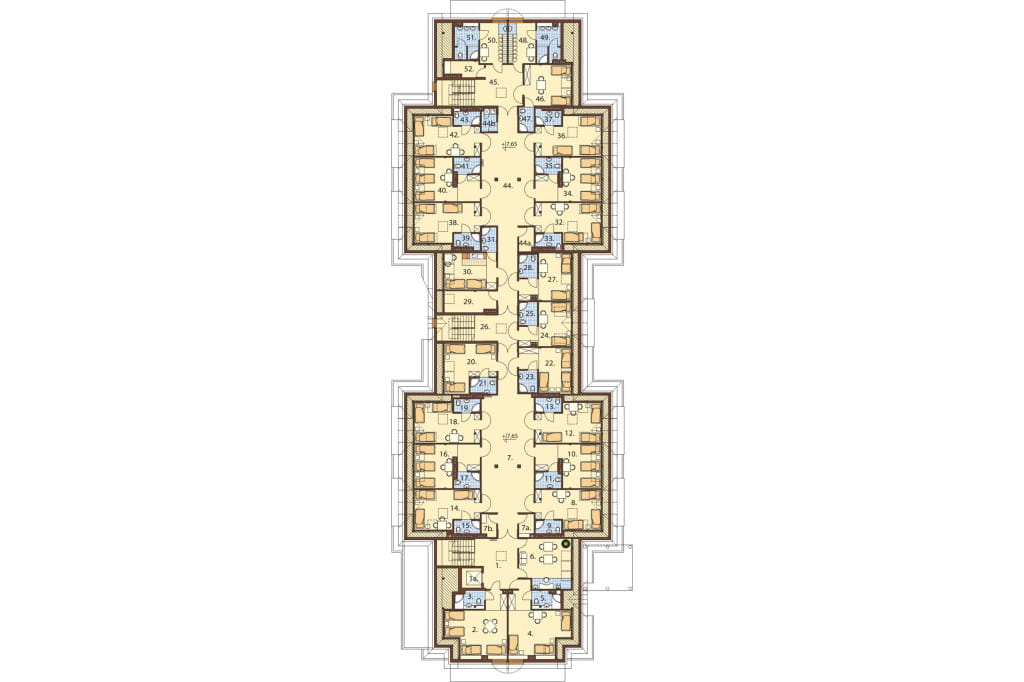

Rzut poddasza



Projekt LK-57 - rzut

PODDASZE 761 / 877,22 m2
1. Komunikacja + schody 31,39 m2
1a. Winda
2. Pokój hotelowy 25,59 m2
3. Łazienka 5,22 m2
4. Pokój hotelowy 27,12 m2
5. Łazienka 5,00 m2
6. Fryzjer manicure 20,51 m2
7. Korytarz 74,62 m2
7a. Magazyn 3,49 m2
7b. Magazyn 2,82 m2
8. Pokój hotelowy 17,21 m2
9. Łazienka 3,53 m2
10. Pokój hotelowy 19,66 m2
11. Łazienka 4,29 m2
12. Pokój hotelowy 17,21 m2
13. Łazienka 3,53 m2
14. Pokój hotelowy 17,21 m2
15. Łazienka 3,53 m2
16. Pokój hotelowy 19,66 m2
17. Łazienka 4,11 m2
18. Pokój hotelowy 17,21 m2
19. Łazienka 3,53 m2
20. Pokój hotelowy 17,21 m2
21. Łazienka 4,29 m2
22. Pokój hotelowy 15,23 m2
23. Łazienka 4,41 m2
24. Pokój hotelowy 14,20 m2
25. Łazienka 4,41 m2
26. Komunikacja + schody 24,92 m2
27. Pokój hotelowy 14,66 m2
28. Łazienka 4,41 m2
29. Magazyn 9,05 m2
30. Pokój hotelowy 16,01 m2
31. Łazienka 3,79 m2
32. Pokój hotelowy 17,21 m2
33. Łazienka 3,79 m2
34. Pokój hotelowy 19,66 m2
35. Łazienka 4,29 m2
36. Pokój hotelowy 17,21 m2
37. Łazienka 3,79 m2
38. Pokój hotelowy 17,21 m2
39. Łazienka 3,79 m2
40. Pokój hotelowy 19,66 m2
41. Łazienka 4,29 m2
42. Pokój hotelowy 17,21 m2
43. Łazienka 3,79 m2
44. Korytarz 68,65 m2
44a. Magazyn 3,69 m2
44b. Magazyn 3,51 m2
45. Komunikacja + schody 30,12 m2
46. Pokój hotelowy 16,01 m2
47. Łazienka 3,79 m2
48. Pom. socjalne 11,20 m2
49. Łazienka (WC + natrysk) 9,09 m2
50. Pom. socjalne 11,20 m2
51. Łazienka (WC + natrysk) 8,52 m2
52. Serwerownia 4,65 m2
POWIĘKSZ RZUT

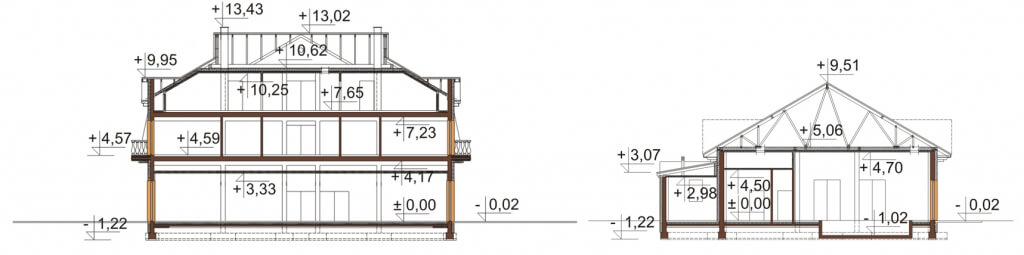

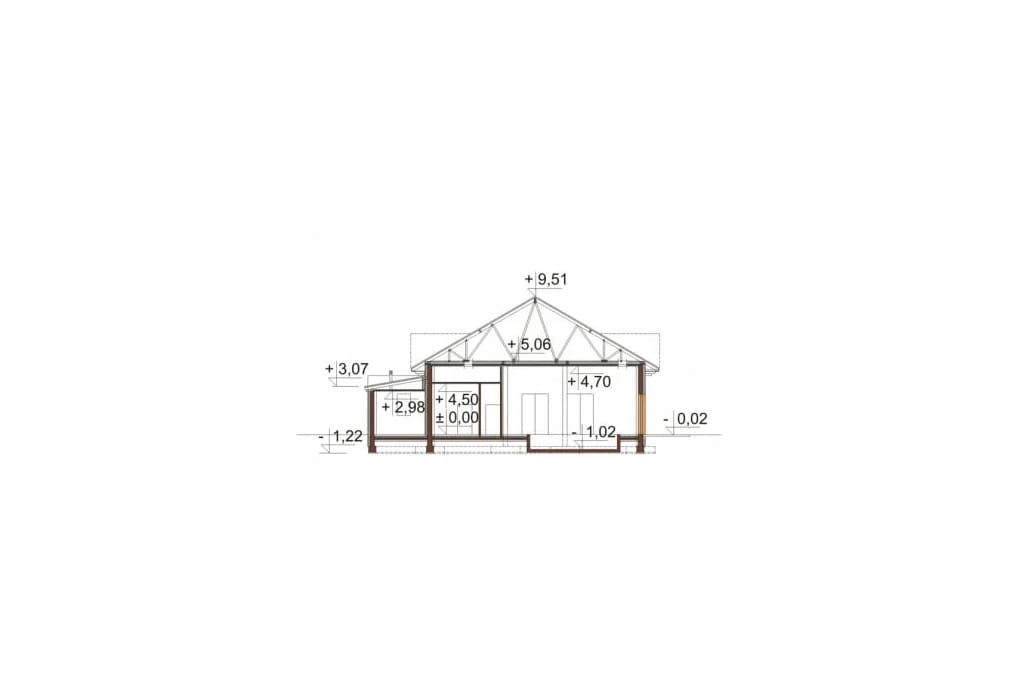

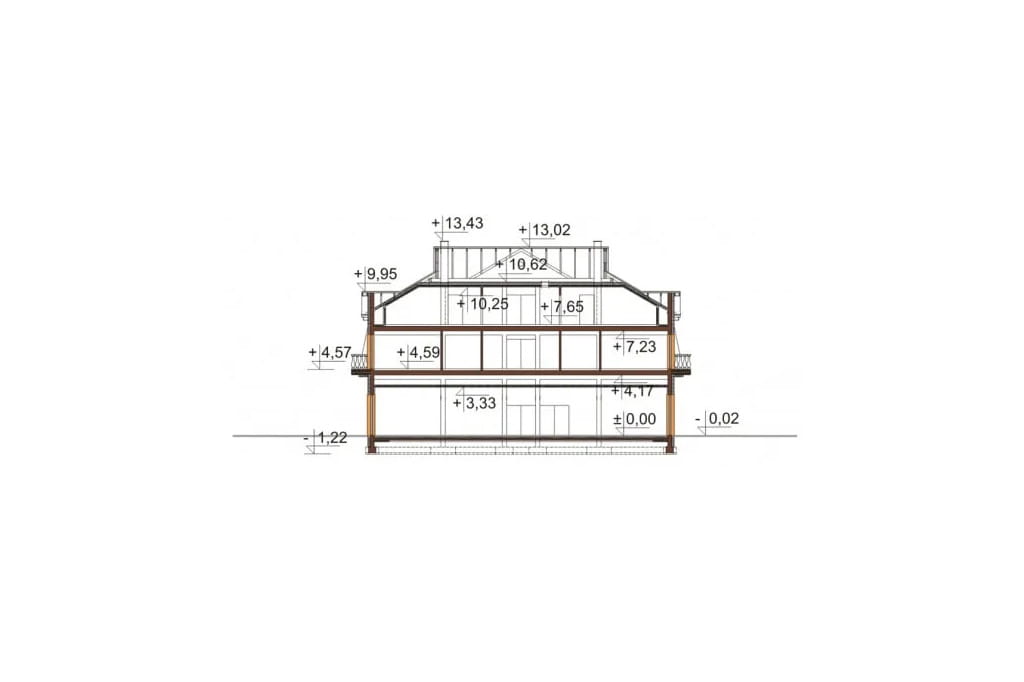

Przekrój



Projekt LK-57 - przekrój



POWIĘKSZ PRZEKRÓJ
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt HOTELU LK-57
Obiekt piętrowy z poddaszem użytkowym. Budynek po adaptacji może pełnić funkcję domu opieki dla osób starszych.

Technologia tradycyjna: ściany zewnętrzne - pustak z betonu komórkowego 24 i 34cm, styropian 18cm, tynk zewnętrzny.
Stropy: Terriva. Kąt nachylenia dachu: 30°.
Ogrzewanie: kotłownia olejowa, pompa ciepła
Wentylacja mechaniczna z odzyskiem ciepła: w sali bankietowej, restauracji, kawiarni i na basenie.
Wentylacja mechaniczna bez odzysku: w kuchni
Dach nad częścią basenową z dźwigarów drewnianych, prefabrykowanych.
Program: sala bankietowa dla 200 os., sala taneczna, basen z zapleczem sanitarno-szatniowym, sala barowa, sala restauracyjna dla 50 os., kuchnia, zaplecze sanitarne, zaplecze magazynowe, zaplecze socjalne, sala konferencyjna dla 20 os. , 47 pokoi z łazienkami (41 pokoi dwuosobowych, 1-jednoosobowy, 5-czteroosobowych), pomieszczenie ze stanowiskiem manicure i fryzjerskim, mieszkanie właściciela, kotłownia olejowa, pomieszczenie na pompę ciepła.

 Powierzchnia zabudowy: 1616.97 m²
Powierzchnia użytkowa: 3162.00 m²
Kubatura: 13948.30 m³
Szerokość działki: 62.20 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia domu węższą elewacją.
Ilość kondygnacji: 3
Liczba pomieszczeń: 173
Kąt nachylenia dachu: 30°
Ilość pokoi: 47
Pokój na parterze: Nie
Wysokość budynku: 13.04 m
Rodzaj ogrzewania: kotłownia olejowa, pompa
ZAWARTOŚĆ PROJEKTU:
  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt prefabrykowanej więźby dachowej nad hala basenową
  • projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan,gaz, c.w.u., wentylacja mechaniczna z odzyskiem ciepła, hydranty wewnętrzne)
  • projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
  • projektowana charakterystyka energetyczna
  • opinie rzeczoznawców: BHP, Sanepid, P.poż. dotyczące rozwiązań zastosowanych wewnątrz budynku
  • zestawienie materiałów budowlanych i więźby dachowej

Oprócz wyżej opisanej zawartości części projektowej nasze Kompendium realizacji projektu zawiera szereg innych części na które składają się: „Aspekty prawne przygotowania inwestycji”, „Wzory pism i umów”,„Najczęstsze problemy w procesie budowlanym”,„Warunki uzyskiwania kredytów budowlanych”, „Najważniejsze pojęcia budowlane”,„Meblowanie i aranżacja wnętrz”, „Ogród wokół domu” i „Jak zamieszkać zgodnie z prawem”. Całość w formie wydawnictwa książkowego oprawiona jest w kartonową okładkę.

Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe
Typ: gastronomiczne, motele, piętrowe, komercyjne, projekt hotelu, projekt motelu, projekt budynku usługowego, projekt zajazdu, hotel, projekt domu weselnego, projekt domu spokojnej starości, projekt SPA, dom spokojnej starości, gabinet odnowy biologicznej, projekt gabinetu odnowy biologicznej, dom opieki, projekt domu opieki, pensjonat, projekt pensjonatu, projekt budynku gastronomicznego, restauracja, projekt restauracji, konferencyjne, projekty budynków konferencyjnych, projekt budynku konferencyjnego
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
