Hotel
Kod: K-57
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Parametry projektu zobacz >> |
 |
Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Odbicie lustrzane projektu zobacz >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |

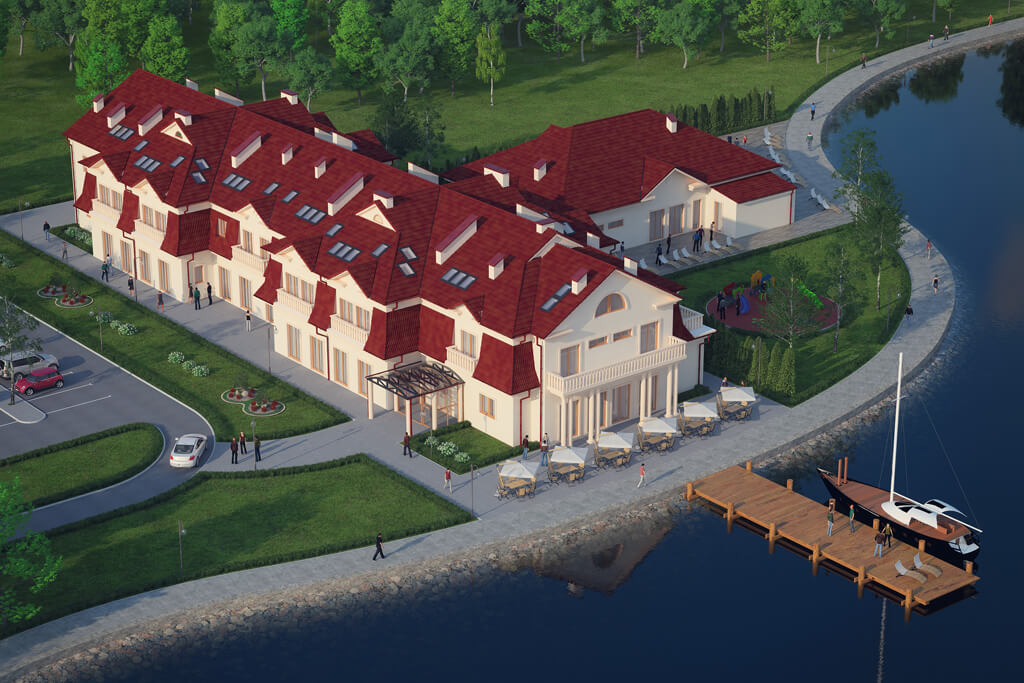

Prezentacja projektu
Opis projektu
Powierzchnia użytkowa: 3162,00 m2. Obiekt piętrowy z poddaszem użytkowym. Budynek po adaptacji może pełnić funkcję domu opieki dla osób starszych.

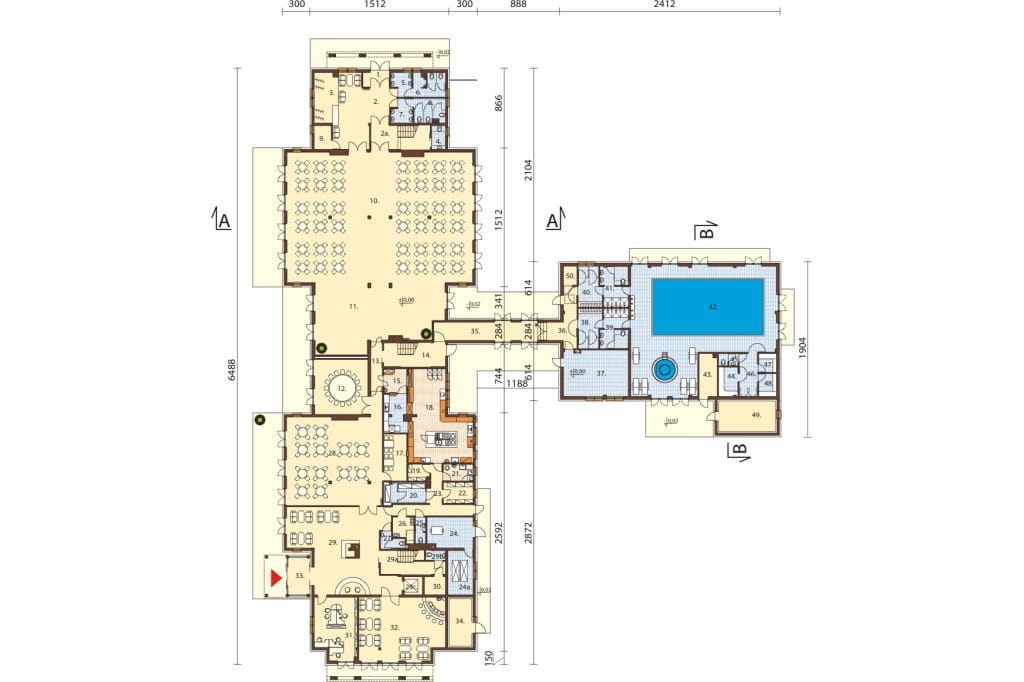

Rzut parteru
Parter: 1426,35 m2
1. Wiatrołap 4,50 m2
2. Hall 36,68 m2
2a. Klatka schod. (1/2 schodów) 18,99 m2
3. Szatnia 14,30 m2
4. WC dla osób niepełnosprawnych 4,03 m2
5. Przedsionek 5,38 m2
6. WC dla mężczyzn 9,30 m2
7. Przedsionek 5,65 m2
8. WC dla kobiet 8,92 m2
9. Magazyn 4,86 m2
10. Sala bankietowa 281,52 m2
11. Sala taneczna 95,46 m2
12. Sala konferencyjna 34,95 m2
13. Korytarz 6,69 m2
14. Klatka schod. (1/2 schodów) 19,54 m2
15. Rozdzielnia kelnerska 6,65 m2
16. Zmywalnia 10,36 m2
17. Pokój śniadań personelu 12,95 m2
18. Kuchnia 56,20 m2
19. Magazyn 4,21 m2
20. Chłodnia 9,83 m2
21. Obieralnia warzyw / wyparz. jaj 6,06 m2
22. Magazyn 7,67 m2
23. Korytarz 16,43 m2
24. Kotłownia 16,54 m2
24a. Skład oleju 13,35 m2
25. WC dla personelu 3,24 m2
26. Pom. soc. dla prac. kuchni 5,77 m2
27. WC dla mężczyzn 4,00 m2
28. Restauracja 103,41 m2
29. Hall z recepcji 90,05 m2
29a. Klatka schod. (1/2 schodów) 16,37 m2
29b. WC 2,31 m2
29c. Winda
30. Pom. techniczne windy 4,62 m2
31. Biuro 30,16 m2
32. Kawiarnia 62,86 m2
33. Wiatrołap 11,25 m2
34. Pomieszczenie techniczne 15,12 m2
35. Korytarz 24,53 m2
36. Korytarz 13,91 m2
37. Pom. na pompę ciepła 35,37 m2
38. Przebieralnia męska 10,73 m2
39. Natryski + WC 12,53 m2
40. Przebieralnia damska 10,88 m2
41. Natryski + WC 12,56 m2
42. Basen jacuzzi 182,96 m2
43. Pomieszczenie techniczne 9,15 m2
44. Łaźnia parowa 6,77 m2
45. WC 2,70 m2
46. Natryski 9,37 m2
47. Sauna 4,00 m2
48. Sauna 4,85 m2
49. Pomieszczenie techniczne 22,75 m2
50. Pom. tech., rozdzielnica elektr. 3,11 m2

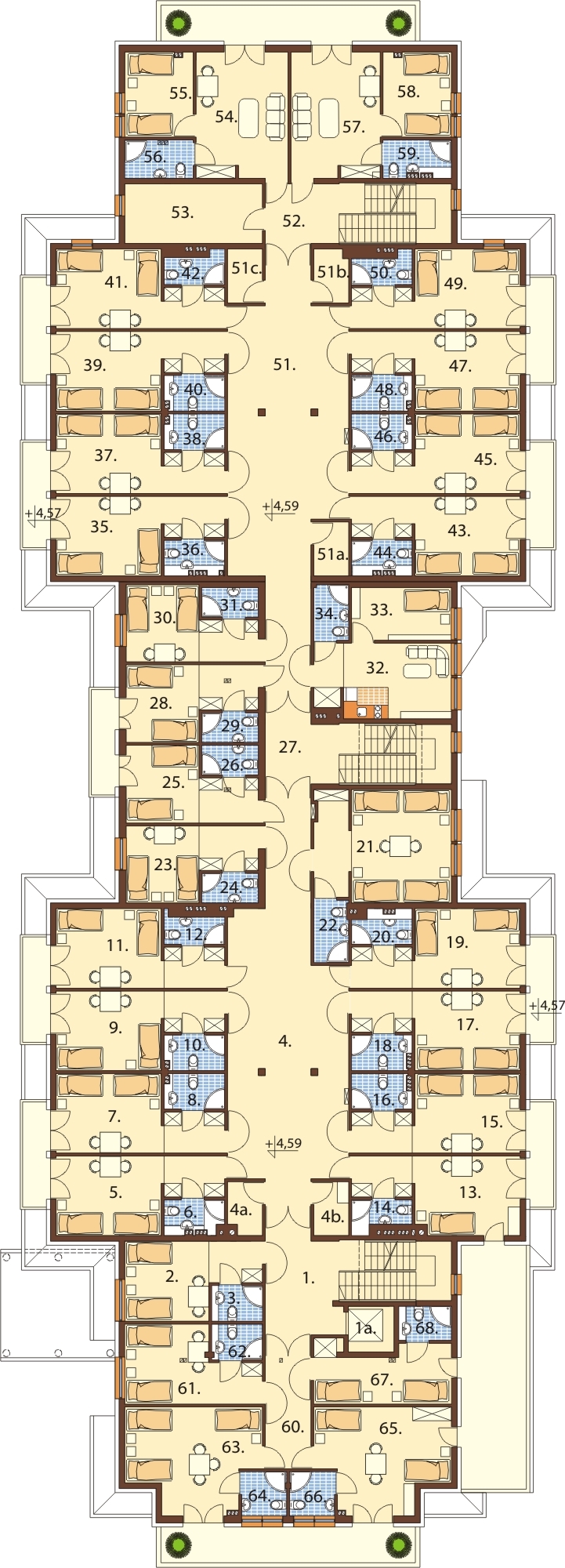

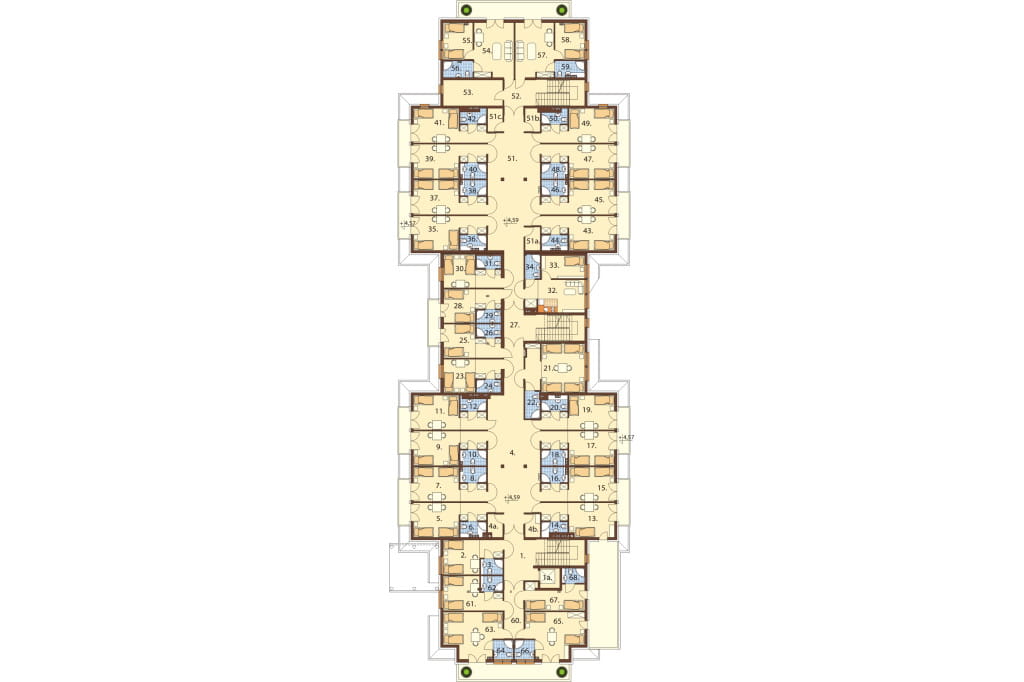

Rzut piętra
I piętro: 973,86 m2
Część usługowa:
1. Komunikacja + 1/2 schodów 23,93 m2
1a. Winda
2. Pokój hotelowy 17,13 m2
3. Łazienka 3,46 m2
4. Korytarz 71,36 m2
4a. Magazyn 3,49 m2
4b. Magazyn 3,21 m2
5. Pokój hotelowy 20,77 m2
6. Łazienka 3,69 m2
7. Pokój hotelowy 20,77 m2
8. Łazienka 4,02 m2
9. Pokój hotelowy 20,77 m2
10. Łazienka 4,02 m2
11. Pokój hotelowy 20,77 m2
12. Łazienka 3,22 m2
13. Pokój hotelowy 20,69 m2
14. Łazienka 3,21 m2
15. Pokój hotelowy 20,77 m2
16. Łazienka 3,94 m2
17. Pokój hotelowy 20,77 m2
18. Łazienka 3,94 m2
19. Pokój hotelowy 20,77 m2
20. Łazienka 3,95 m2
21. Pokój hotelowy 28,70 m2
22. Łazienka 4,18 m2
23. Pokój hotelowy 16,00 m2
24. Łazienka 3,21 m2
25. Pokój hotelowy 16,17 m2
26. Łazienka 3,21 m2
27. Komunikacja (1/2 schodów) 19,83 m2
28. Pokój hotelowy 16,17 m2
29. Łazienka 3,21 m2
30. Pokój hotelowy 15,68 m2
31. Łazienka 3,21 m2
Część mieszkalna (prywatna):
32. Pokój 18,95 m2
33. Pokój 10,09 m2
34. Łazienka 3,21 m2
Część usługowa:
35. Pokój hotelowy 20,77 m2
36. Łazienka 3,73 m2
37. Pokój hotelowy 20,77 m2
38. Łazienka 4,02 m2
39. Pokój hotelowy 20,77 m2
40. Łazienka 4,02 m2
41. Pokój hotelowy 20,77 m2
42. Łazienka 3,39 m2
43. Pokój hotelowy 20,77 m2
44. Łazienka 3,89 m2
45. Pokój hotelowy 20,77 m2
46. Łazienka 3,89 m2
47. Pokój hotelowy 20,77 m2
48. Łazienka 3,89 m2
49. Pokój hotelowy 20,77 m2
50. Łazienka 3,28 m2
51. Korytarz 72,34 m2
51a. Magazyn 3,61 m2
51b. Magazyn 3,49 m2
51c. Magazyn 3,61 m2
52. Komunikacja (1/2 schodów) 17,99 m2
53. Magazyn 15,65 m2
54. Pokój hotelowy 22,12 m2
55. Pokój hotelowy 11,05 m2
56. Łazienka 5,03 m2
57. Pokój hotelowy 21,46 m2
58. Pokój hotelowy 11,05 m2
59. Łazienka 4,90 m2
60. Komunikacja 9,72 m2
61. Pokój hotelowy 17,13 m2
62. Łazienka 3,46 m2
63. Pokój hotelowy 24,08 m2
64. Łazienka 3,80 m2
65. Pokój hotelowy 24,12 m2
66. Łazienka 3,80 m2
67. Pokój hotelowy 14,76 m2

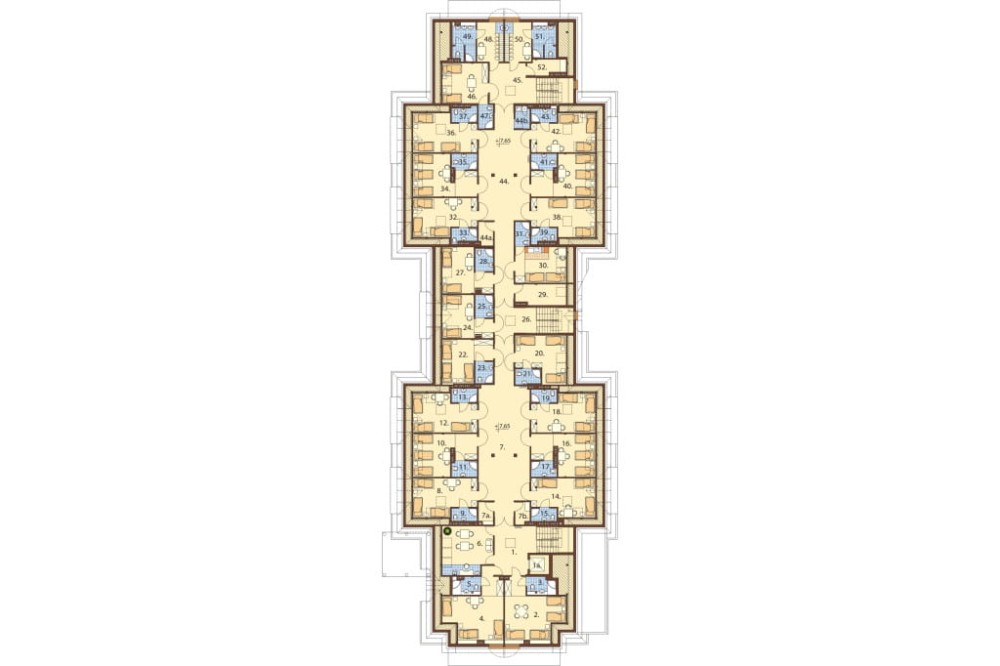

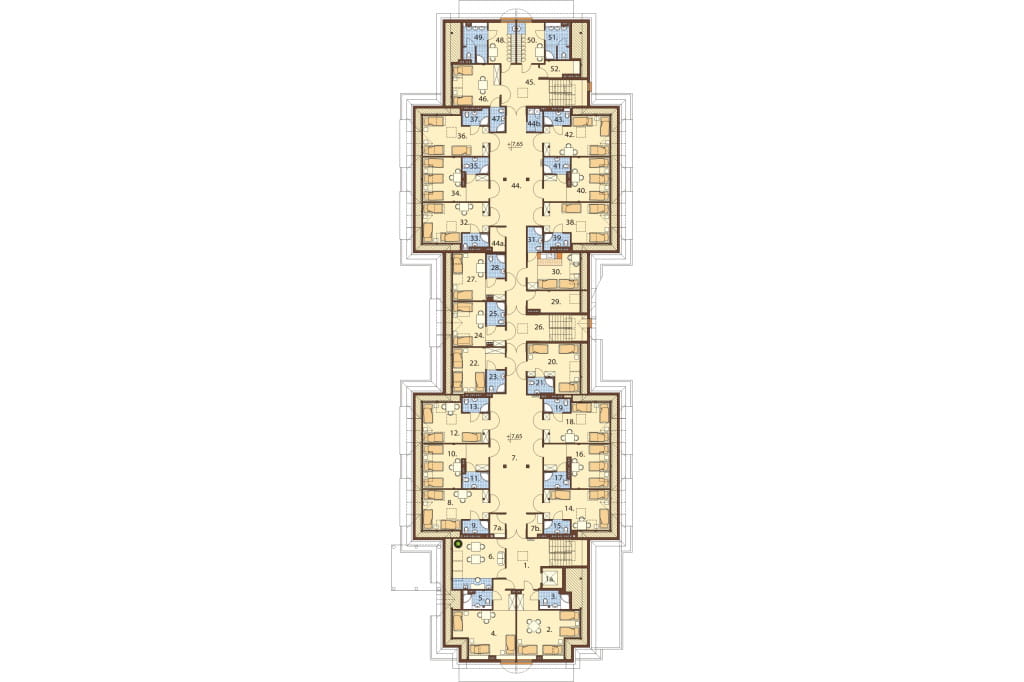

Rzut poddasza
Poddasze: 877,22 m2
1. Komunikacja + schody 31,39 m2
1a. Winda
2. Pokój hotelowy 25,59 m2
3. Łazienka 5,22 m2
4. Pokój hotelowy 27,12 m2
5. Łazienka 5,00 m2
6. Fryzjer manicure 20,51 m2
7. Korytarz 74,62 m2
7a. Magazyn 3,49 m2
7b. Magazyn 2,82 m2
8. Pokój hotelowy 17,21 m2
9. Łazienka 3,53 m2
10. Pokój hotelowy 19,66 m2
11. Łazienka 4,29 m2
12. Pokój hotelowy 17,21 m2
13. Łazienka 3,53 m2
14. Pokój hotelowy 17,21 m2
15. Łazienka 3,53 m2
16. Pokój hotelowy 19,66 m2
17. Łazienka 4,11 m2
18. Pokój hotelowy 17,21 m2
19. Łazienka 3,53 m2
20. Pokój hotelowy 17,21 m2
21. Łazienka 4,29 m2
22. Pokój hotelowy 15,23 m2
23. Łazienka 4,41 m2
24. Pokój hotelowy 14,20 m2
25. Łazienka 4,41 m2
26. Komunikacja + schody 24,92 m2
27. Pokój hotelowy 14,66 m2
28. Łazienka 4,41 m2
29. Magazyn 9,05 m2
30. Pokój hotelowy 16,01 m2
31. Łazienka 3,79 m2
32. Pokój hotelowy 17,21 m2
33. Łazienka 3,79 m2
34. Pokój hotelowy 19,66 m2
35. Łazienka 4,29 m2
36. Pokój hotelowy 17,21 m2
37. Łazienka 3,79 m2
38. Pokój hotelowy 17,21 m2
39. Łazienka 3,79 m2
40. Pokój hotelowy 19,66 m2
41. Łazienka 4,29 m2
42. Pokój hotelowy 17,21 m2
43. Łazienka 3,79 m2
44. Korytarz 68,65 m2
44a. Magazyn 3,69 m2
44b. Magazyn 3,51 m2
45. Komunikacja + schody 30,12 m2
46. Pokój hotelowy 16,01 m2
47. Łazienka 3,79 m2
48. Pom. socjalne 11,20 m2
49. Łazienka (WC + natrysk) 9,09 m2
50. Pom. socjalne 11,20 m2
51. Łazienka (WC + natrysk) 8,52 m2
52. Serwerownia 4,65 m2

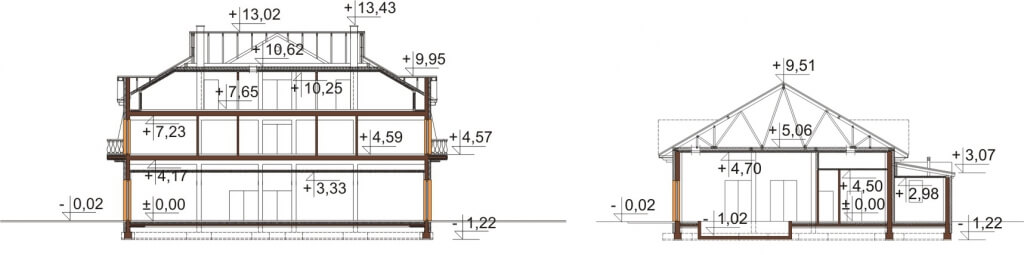

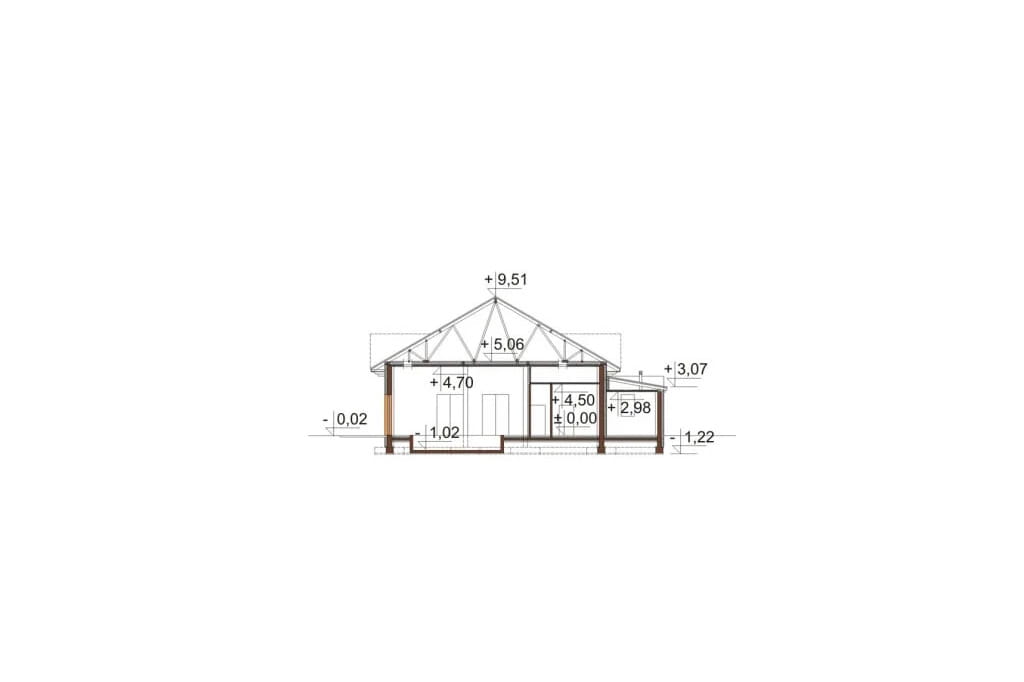

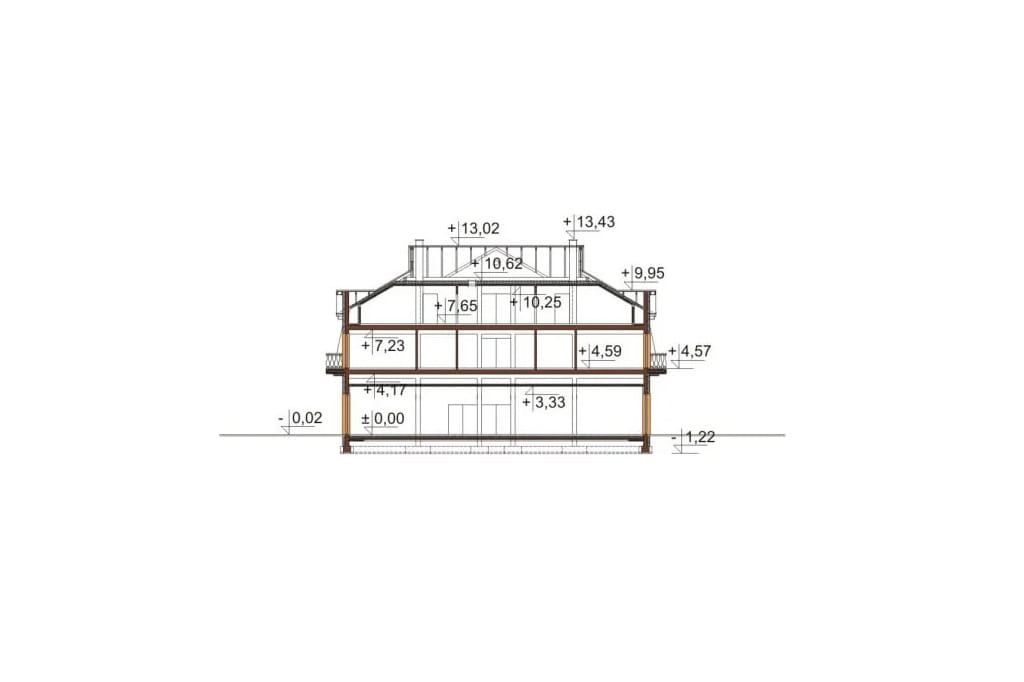

Przekrój

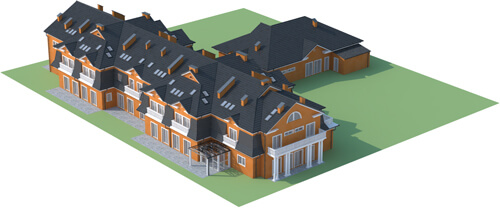

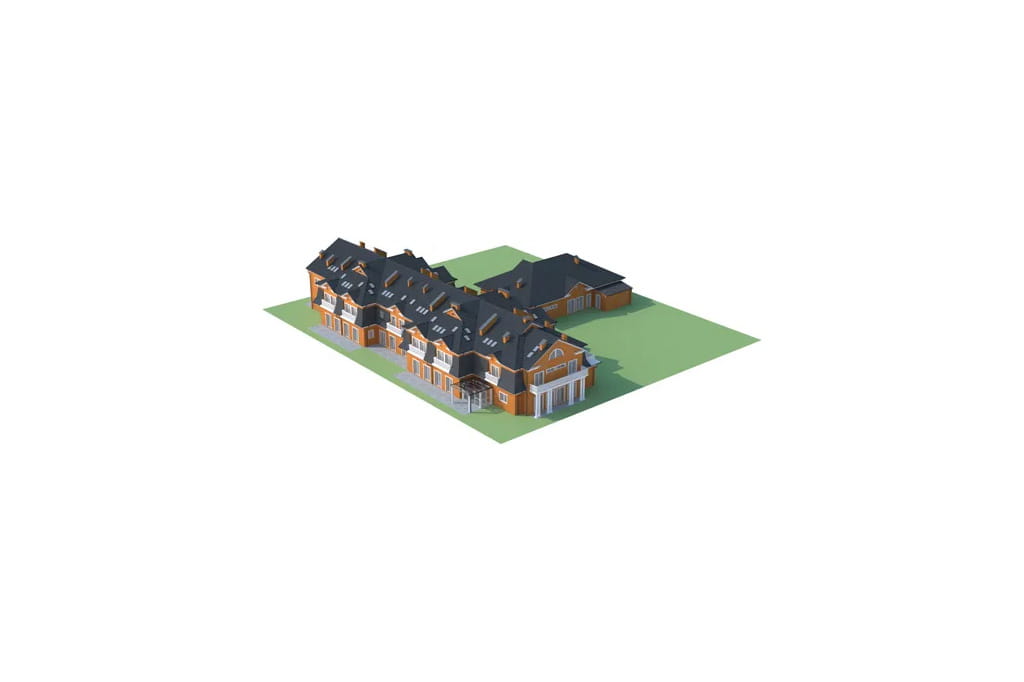

Model

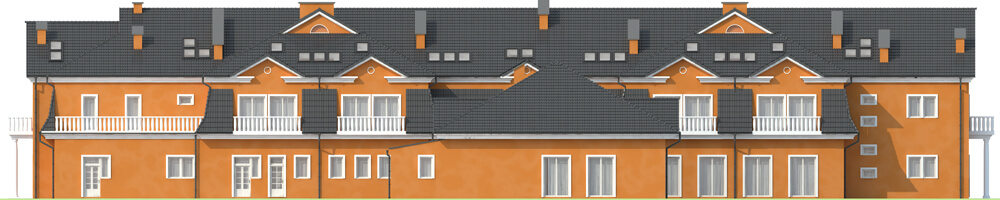

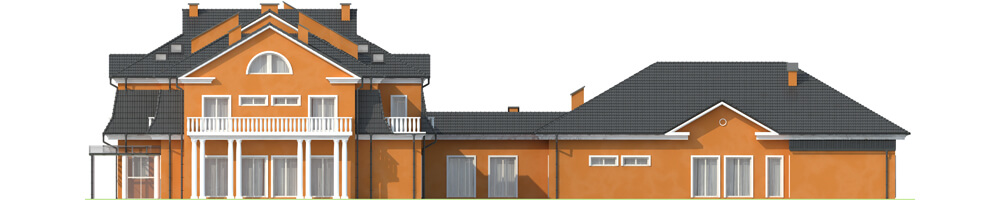

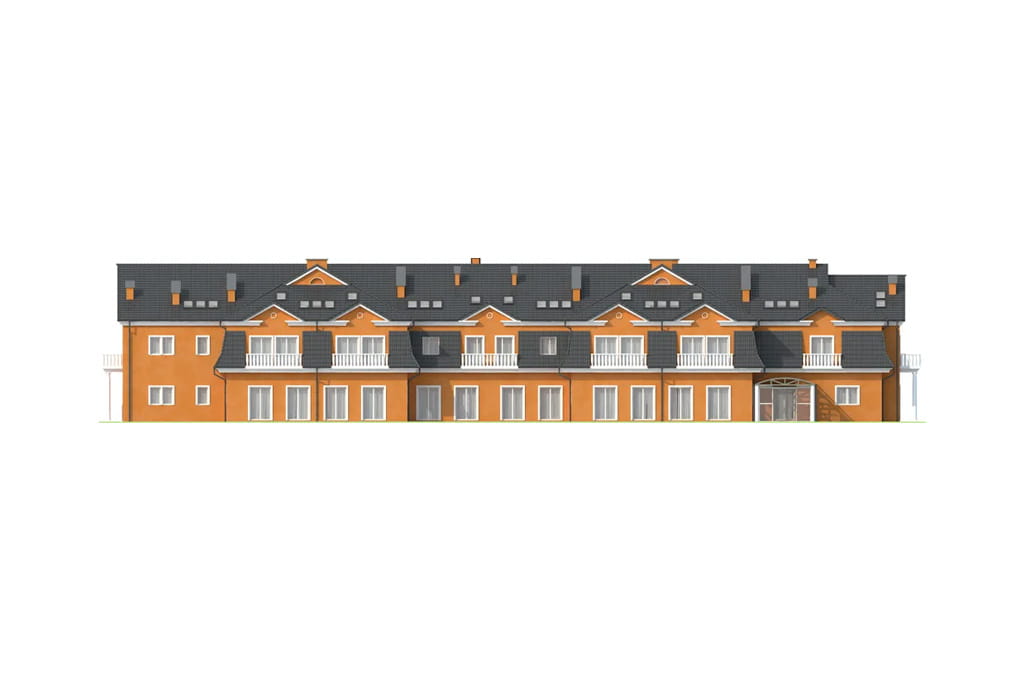

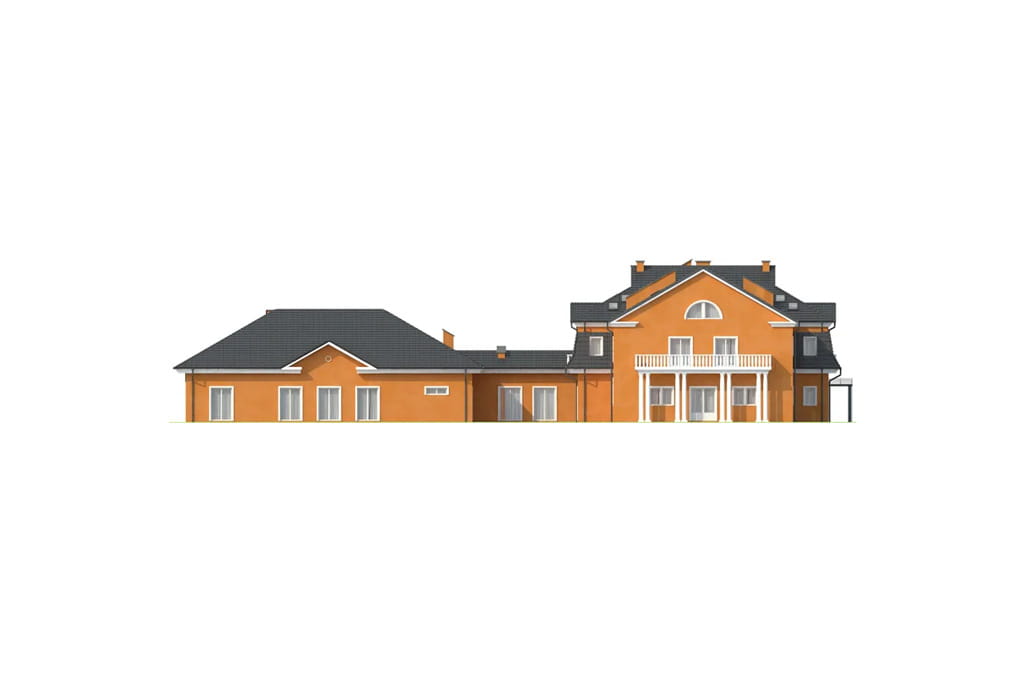

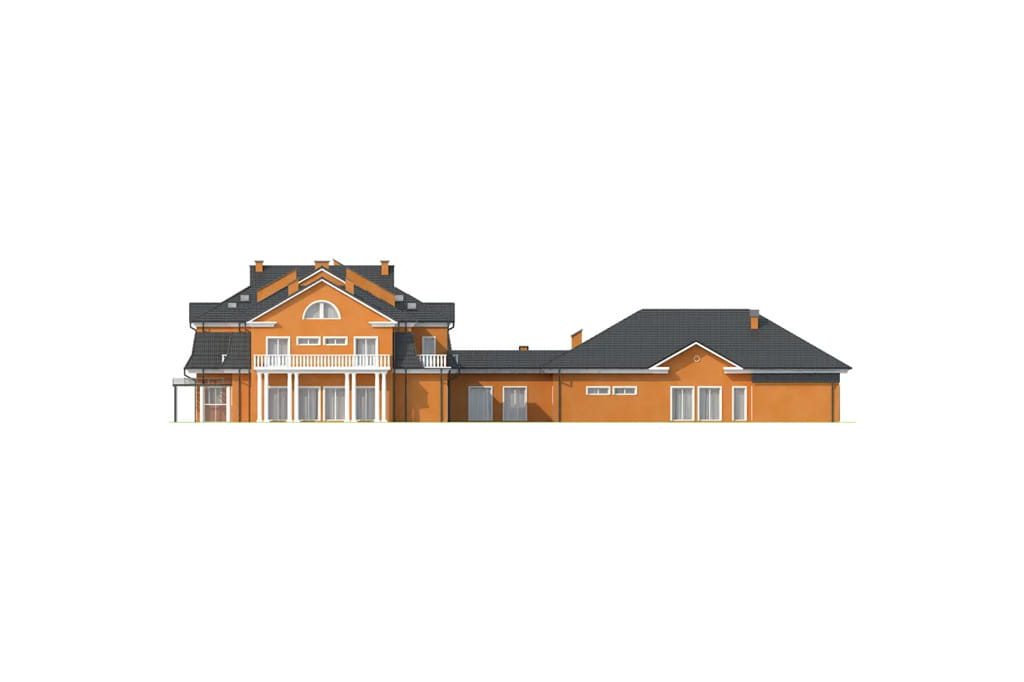

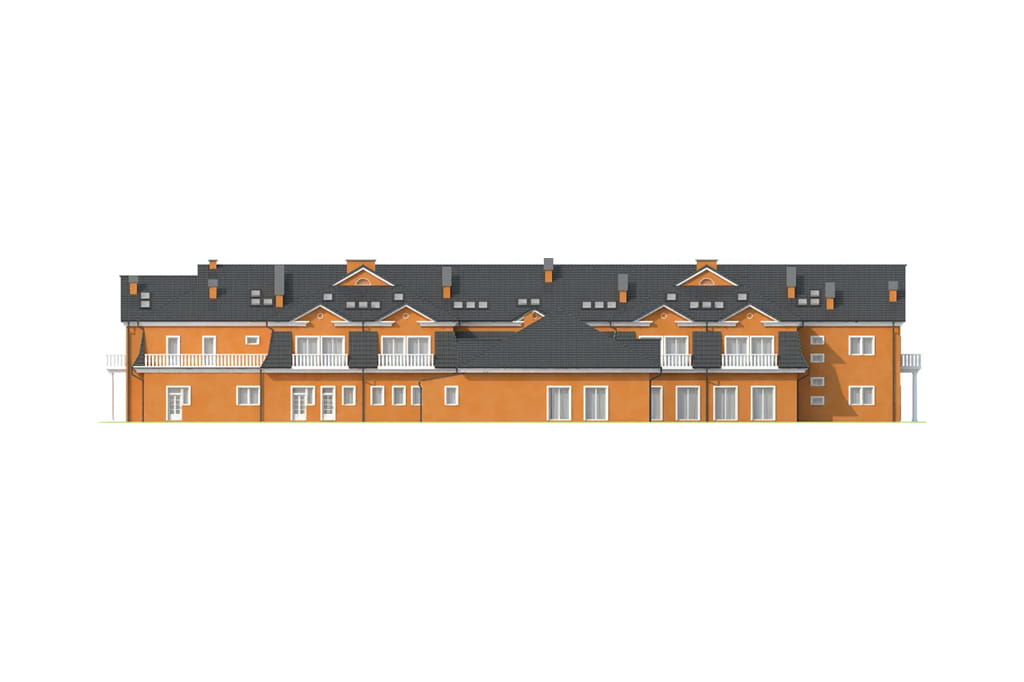

Elewacje
Informacje podstawowe
Technologia: tradycyjna
Ściany zewnętrzne: pustak z betonu komórkowego 24 i 34 cm, styropian 18 cm, tynk zewnętrzny.
Stropy: Terriva
Kąt nachylenia dachu: 30°
Ogrzewanie: kotłownia na pellet, pompa ciepła
Wentylacja: mechaniczna z odzyskiem ciepła - w sali bankietowej, restauracji, kawiarni i na basenie, mechaniczna bez odzysku w kuchni
Dach nad częścią basenową: z dźwigarów drewnianych, prefabrykowanych.
Program: sala bankietowa dla 200 os., sala taneczna, basen z zapleczem sanitarno-szatniowym, sala barowa, sala restauracyjna dla 50 os., kuchnia, zaplecze sanitarne, zaplecze magazynowe, zaplecze socjalne, sala konferencyjna dla 20 os. , 47 pokoi z łazienkami (41 pokoi dwuosobowych, 1-jednoosobowy, 5-czteroosobowych), pomieszczenie ze stanowiskiem manicure i fryzjerskim, mieszkanie właściciela, kotłownia olejowa, pomieszczenie na pompę ciepła.
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt prefabrykowanej więźby dachowej nad hala basenową
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan,gaz, c.w.u., wentylacja mechaniczna z odzyskiem ciepła, hydranty wewnętrzne)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- projektowana charakterystyka energetyczna
- zestawienie materiałów budowlanych i więźby dachowej
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia użytkowa (m²) 3000 - 5000
- Powierzchnia zabudowy (m²) 1000 - 2000
- Kąt nachylenia dachu (°) 25 - 30
- Szerokość działki/krótszy bok (m) pow. 50
- Wysokość budynku (m) 12 - 15
Podstawowe parametry projektu
- Powierzchnia użytkowa (m²) 3162.00
- Powierzchnia zabudowy (m²) 1616.97
- Szerokość budynku/krótszy bok (m) 54.12
- Długość budynku/dłuższy bok (m) 64.88
- Wysokość budynku (m) 13.04
- Szerokość działki/krótszy bok (m) 62.12
- Kąt nachylenia dachu (°) 30
- Rodzaj dachu mansardowy
- Piwnica bez podpiwniczenia
- Garaż bez garażu
- Poddasze poddasze użytkowe
- Liczba sypialni na parterze 0
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Strop w budynku* teriva
- Układ dachu kalenicowy
- Kubatura (m³) 13948.30
- Liczba kondygnacji 3
- Rodzaj ogrzewania paliwo stałe
- Wskaźnik energii pierwotnej (kWh/(m²·rok)) 227.38
- Wentylacja* mechaniczna
- Liczba pomieszczeń 180
- Liczba wszystkich pokoi 41-50
- Liczba łazienek (bez WC) 41 - 50
Dodatkowe parametry projektu
- Winda w budynku tak
- Przystosowany dla osób niepełnosprawnych tak
- Garaż podziemny nie
- Pomieszczenie socjalne tak
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
