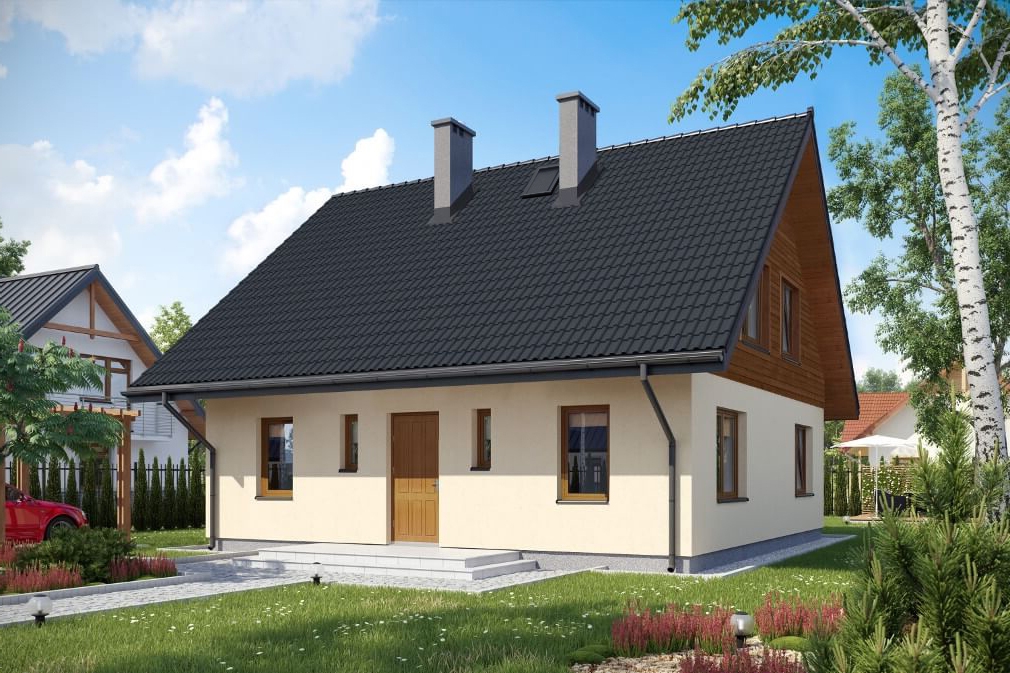

Projekt domu

ŻARNOWIEC 2

Kod: L-6519
Zadzwoń do nas!
PN - PT od 8 do 16: 780 001 242,
508 037 512, 12 414 35 34

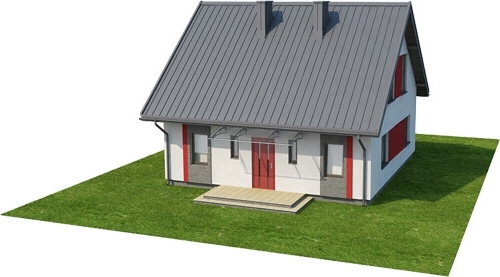

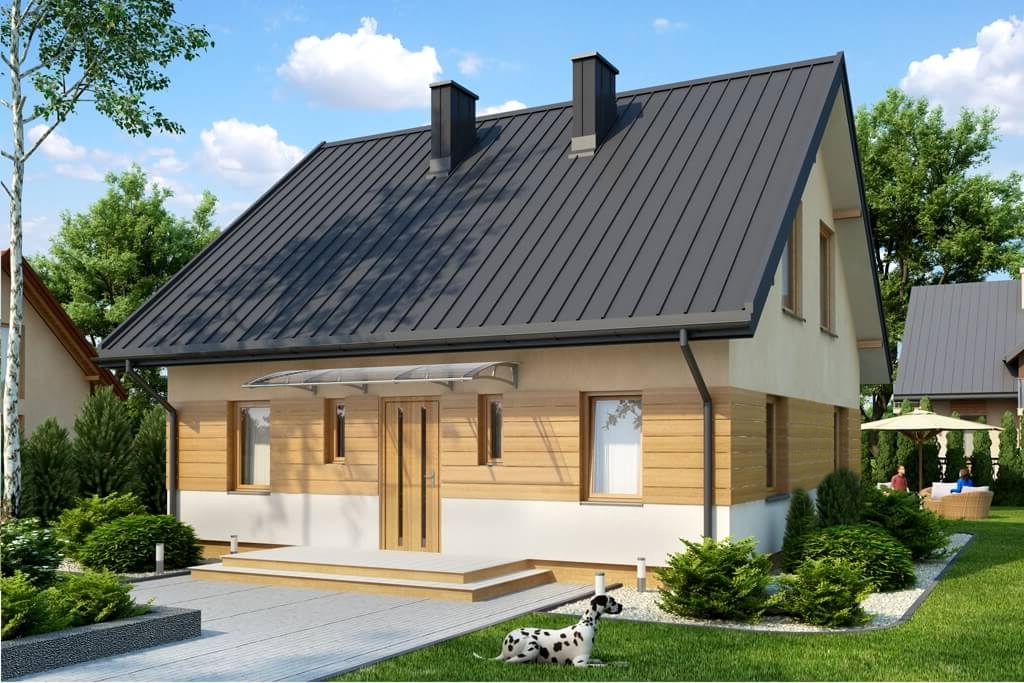

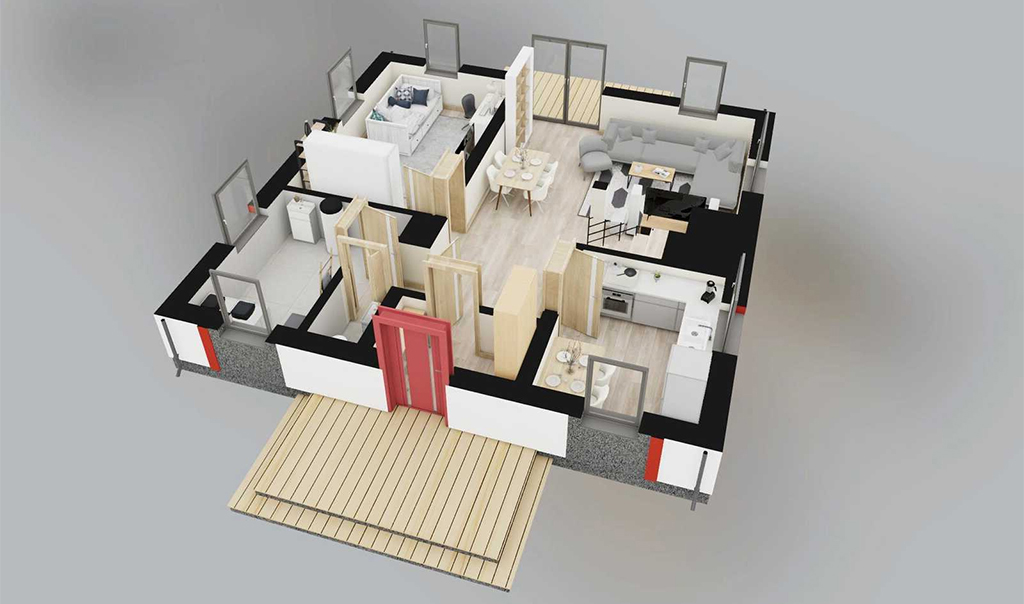

Model

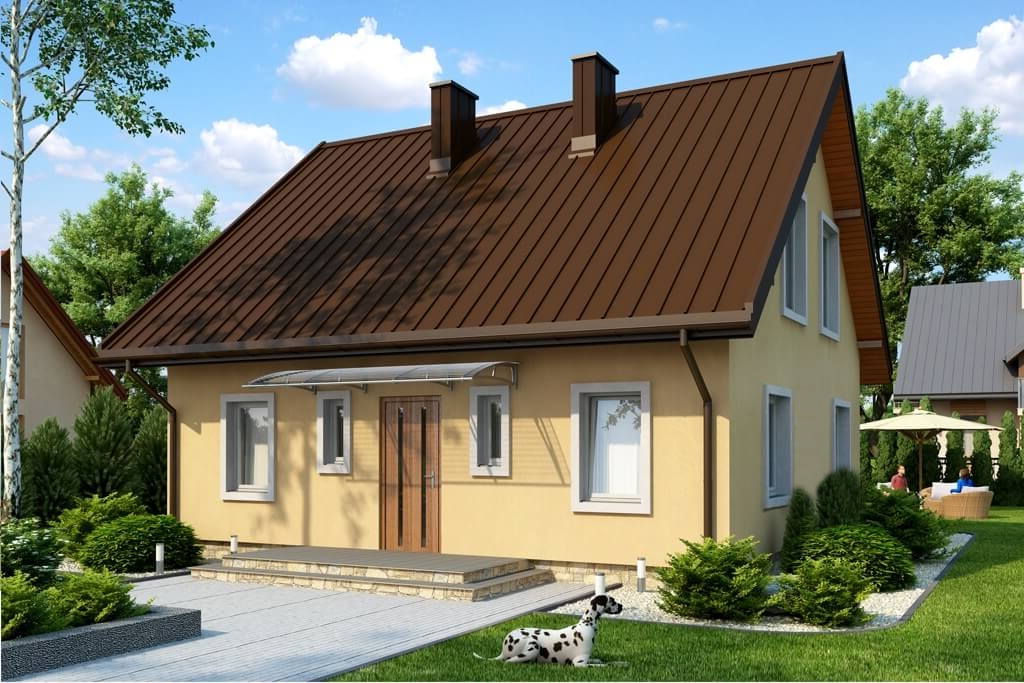

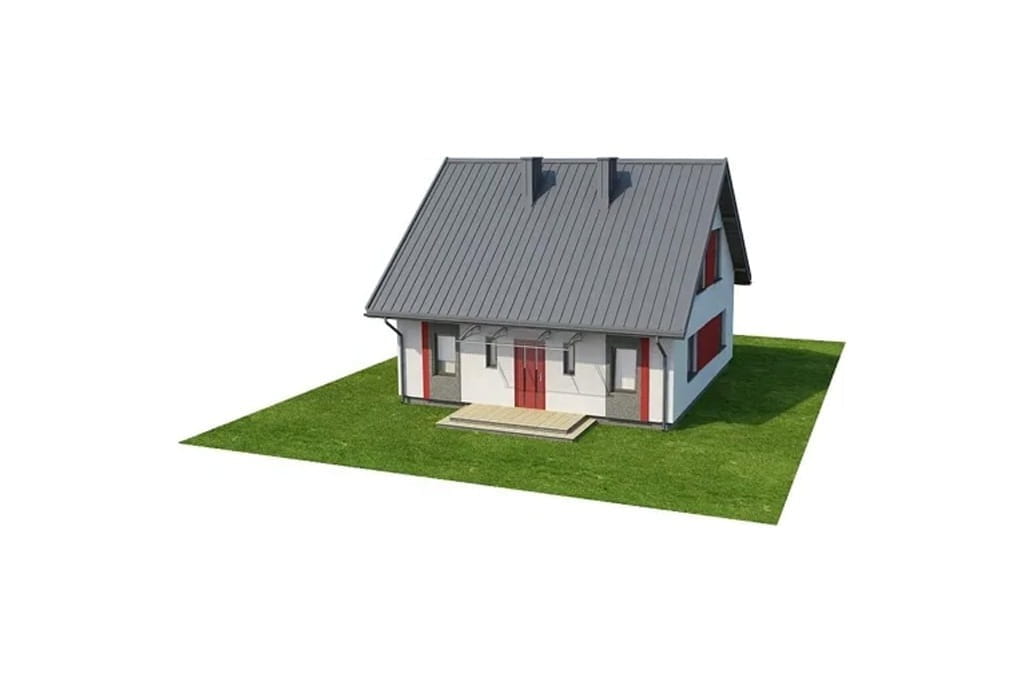

Projekt domu L-6519 - model

Bryła budynku na planie prostokąta jest bardzo prosta. Długość i szerokość budynku są niemal identyczne. W elewacjach bocznych zaprojektowaliśmy po cztery okna, które doświetlają poszczególne pomieszczenia. Prosty dwuspadowy dach pozbawiony jest okiennic, dzięki czemu jest wyjątkowo tani w realizacji.

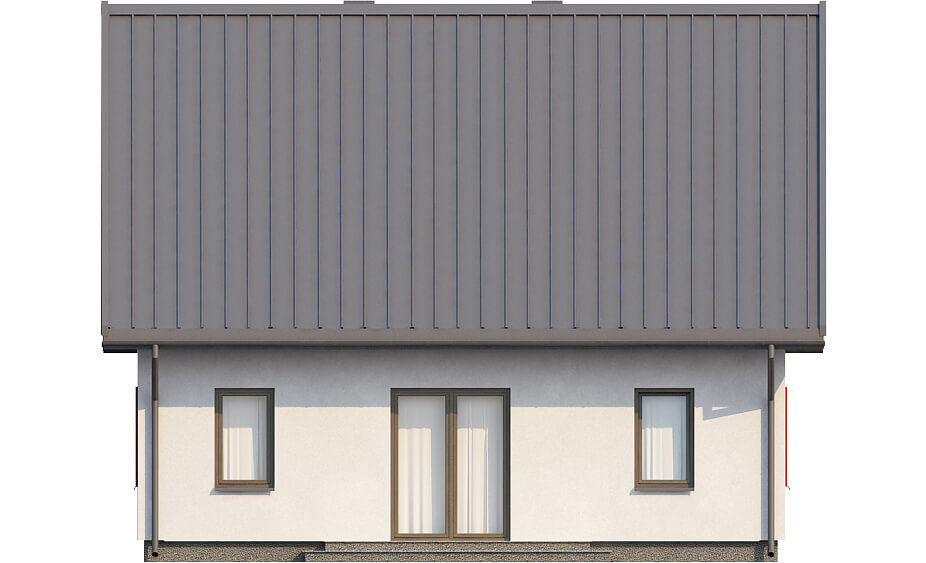

Elewacje



Projekt domu L-6519 - elewacja

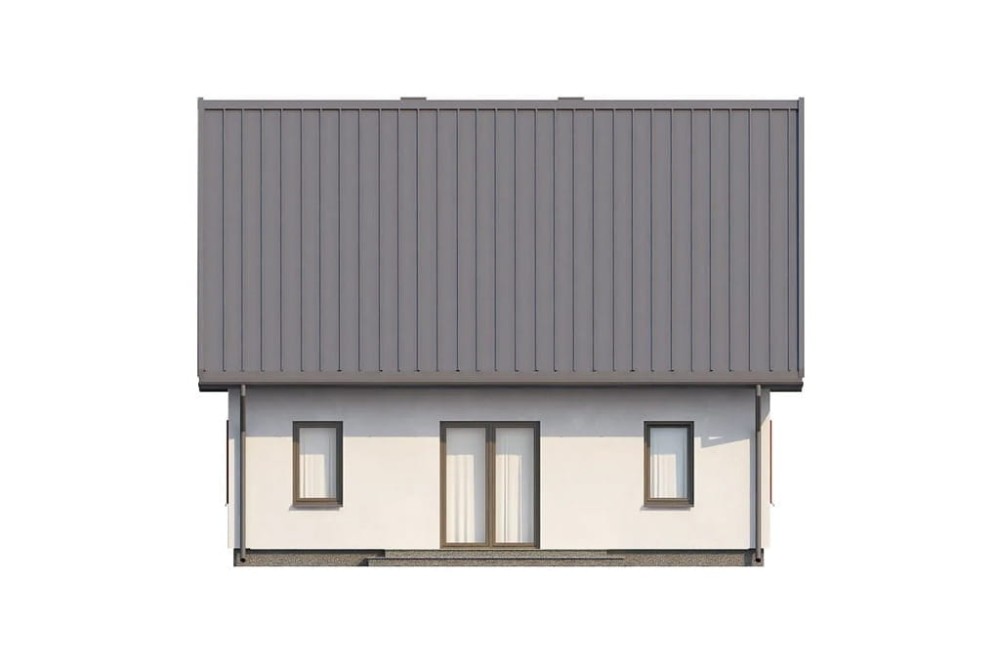

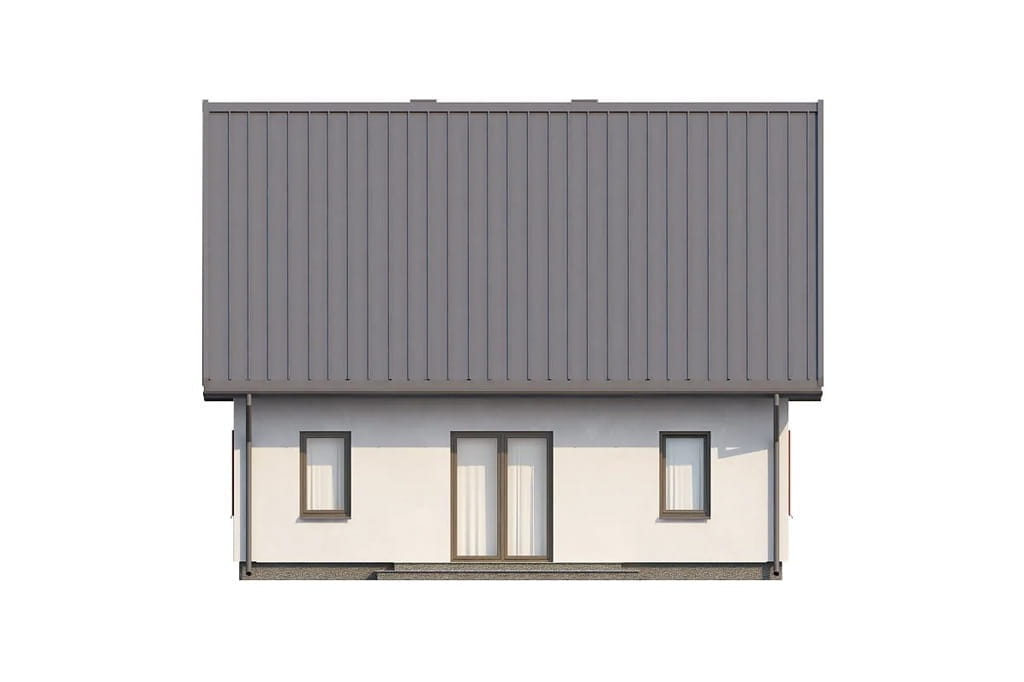

elewacja ogrodowa
Projekt domu L-6519 - elewacja

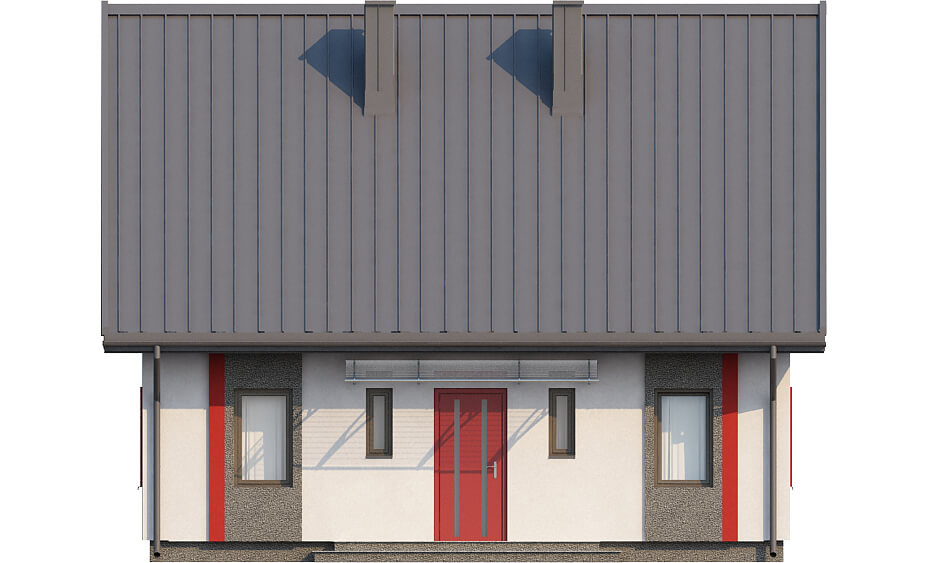

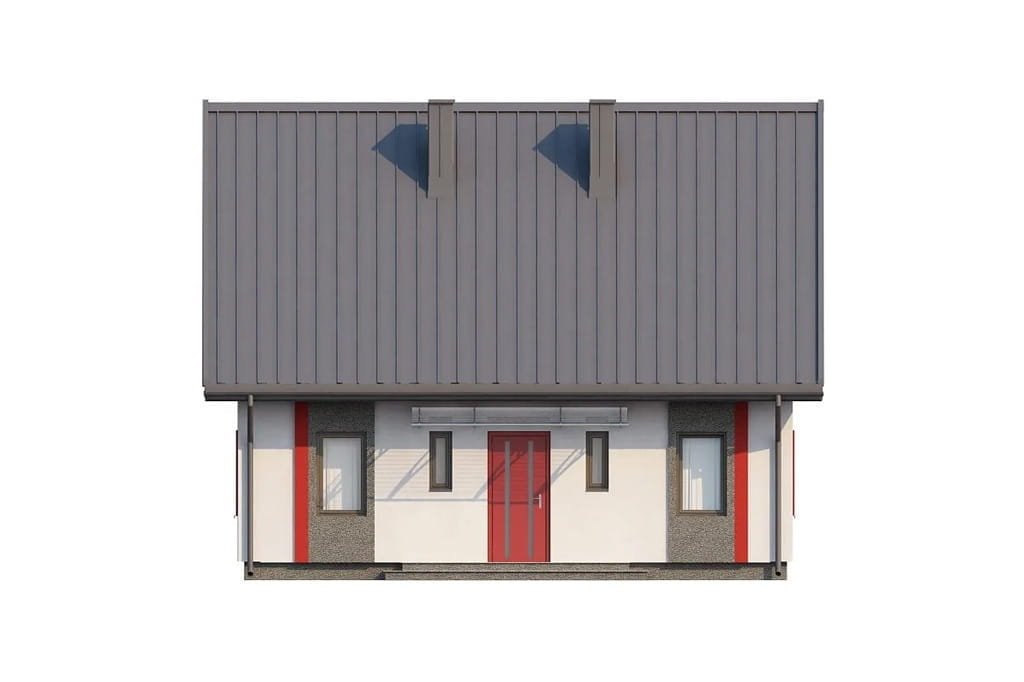

elewacja frontowa

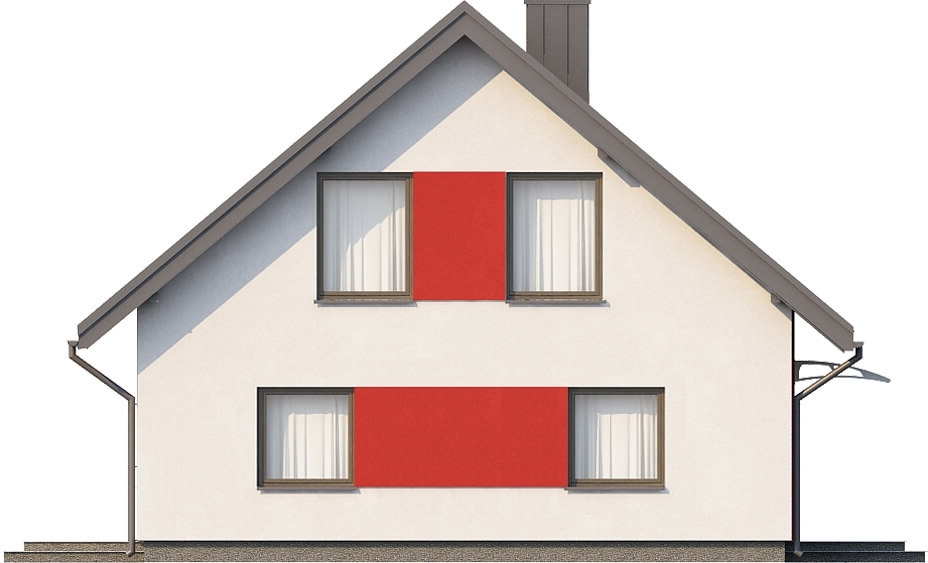

Projekt domu L-6519 - elewacja

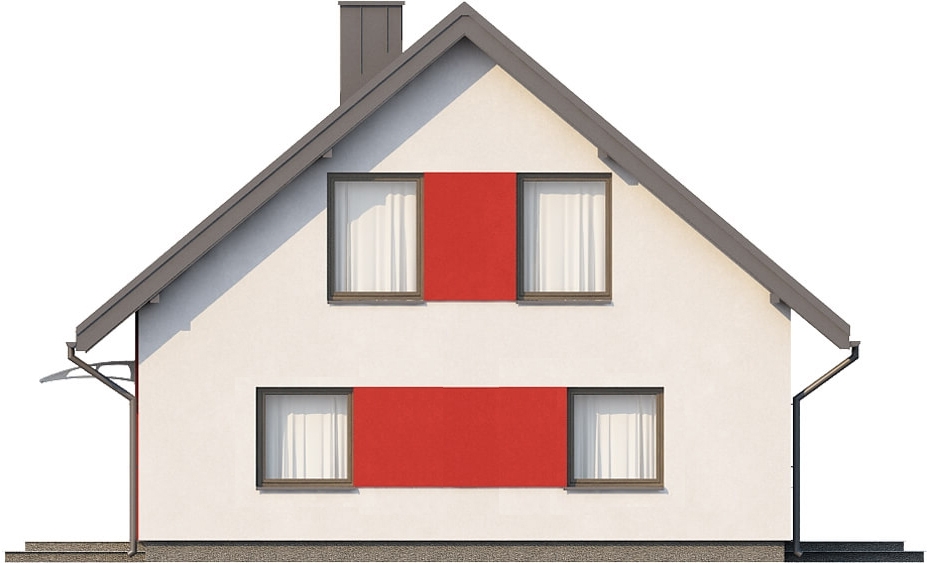

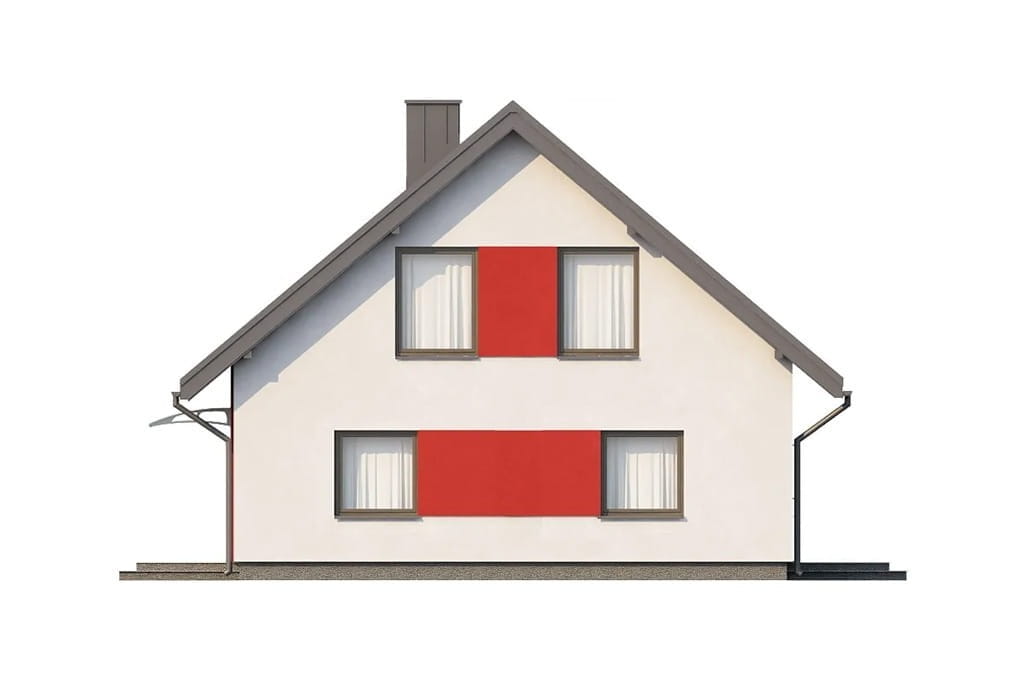

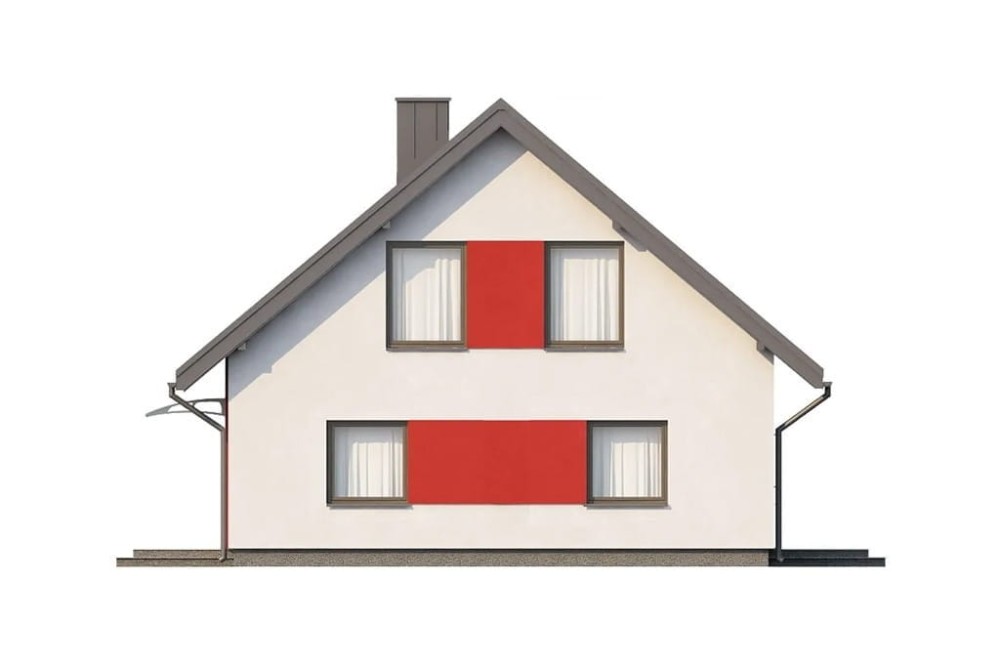

elewacja boczna
Projekt domu L-6519 - elewacja
elewacja boczna

Zgodnie z aktualnym Prawem Budowlanym, zmianami nieistotnymi, które można wprowadzić w trakcie budowy są:

  • układ ścian wewnętrznych,
  • materiał pokrycia dachu,
  • technologia (murowana na szkieletową lub odwrotnie),
  • przebieg instalacji,
  • dodanie lub zamiana instalacji,
  • dodanie lub likwidacja okien i drzwi,
  • rodzaj materiałów budowlanych,
  • przeznaczenie pomieszczeń,
  • rodzaj elewacji,
  • kominek (dodanie lub likwidacja),
  • rodzaj stropu,
  • rodzaj więźby.
Na wszystkie zmiany, zarówno nieistotne wymienione powyżej, jak i istotne wymagające przeprojektowania, udzielamy bezpłatnej zgody.

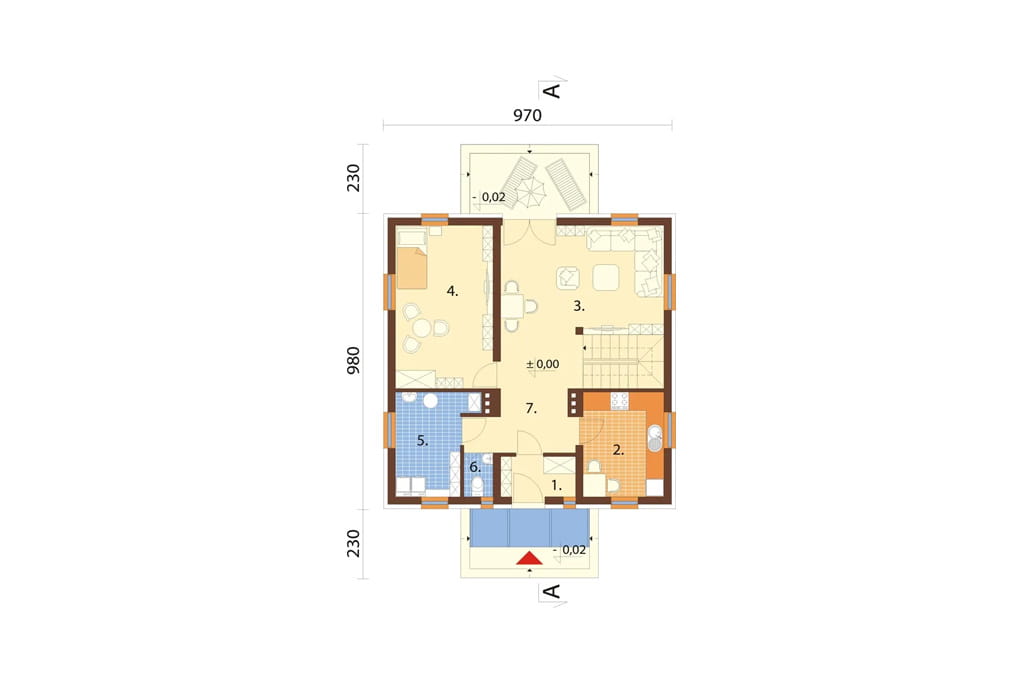

Rzut parteru



Projekt domu L-6519 - rzut

PARTER: 73,22 m2

1. Wiatrołap 3,22 m2
2. Kuchnia 9,16 m2
3. Salon 23,17 / 24,22 m2
4. Sypialnia 17,33 m2
5. Pom. gosp. 7,81 m2
6. WC 1,34 m2
7. Komunikacja 11,19 m2

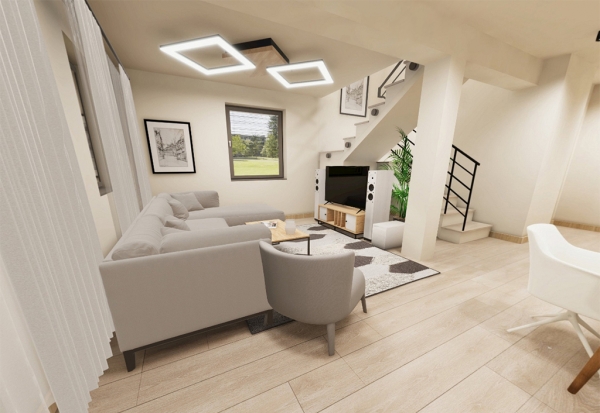

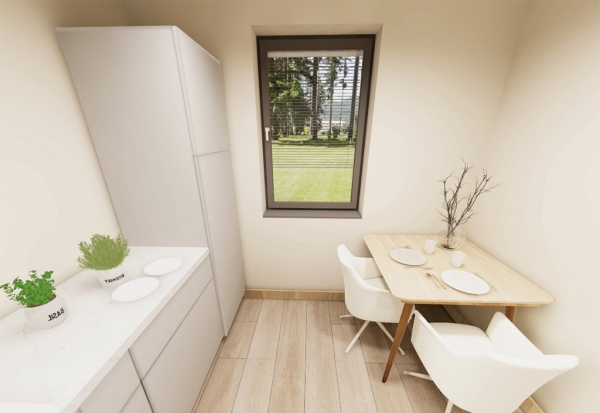

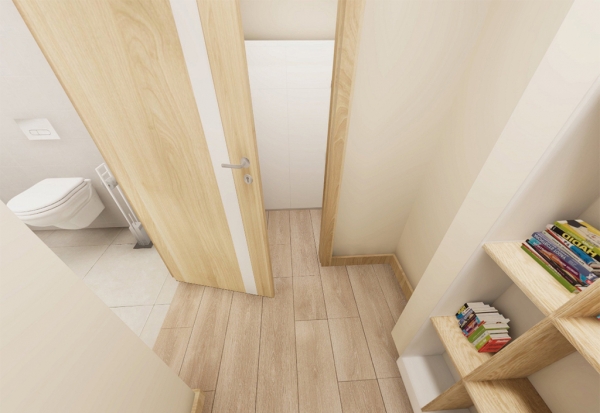

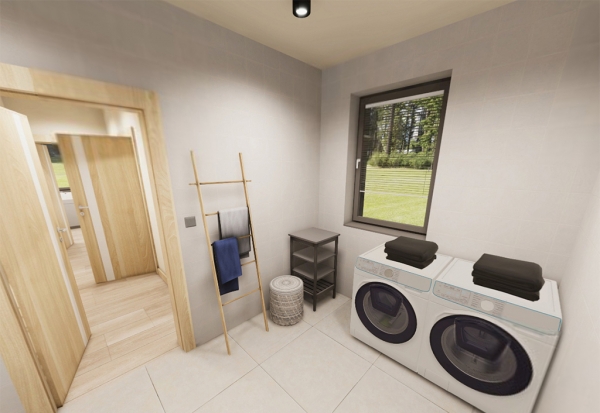

Na parterze budynku stworzyliśmy funkcjonalną strefę dzienną z dwoma pokojami. Na prawo od głównego wejścia zaprojektowaliśmy zamkniętą kuchnię, na lewo zaś kotłownię i WC. Pokój dzienny posiada wyjście na część ogrodową, a obok niego jest nieco mniejszy pokój, który można zaadaptować na gabinet.

zobacz rysunek szczegółowy

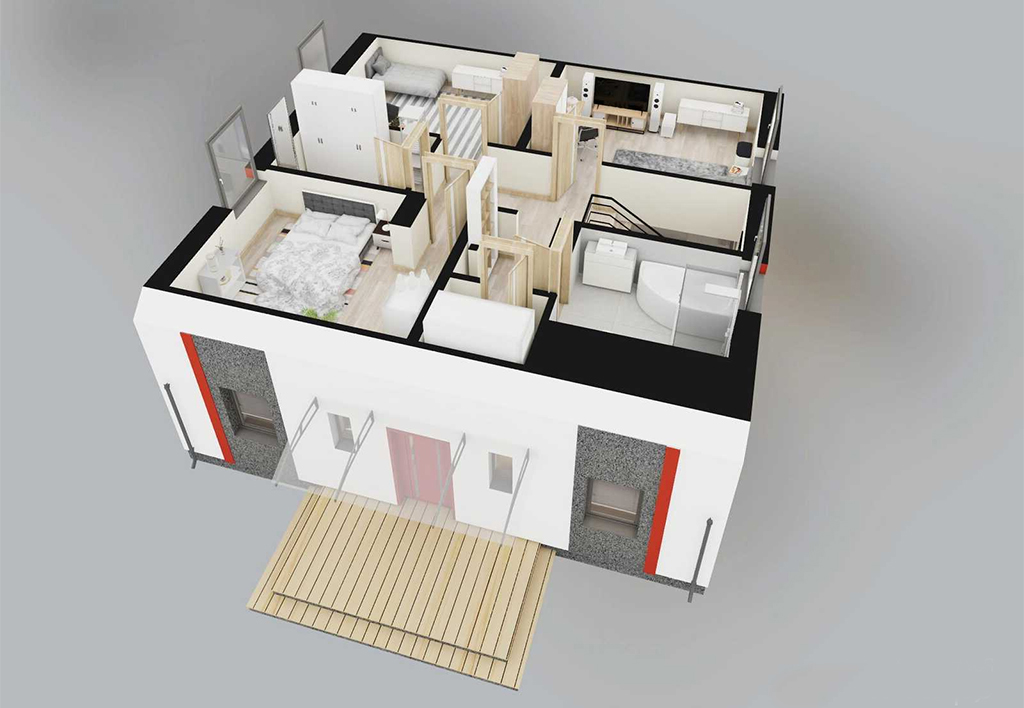

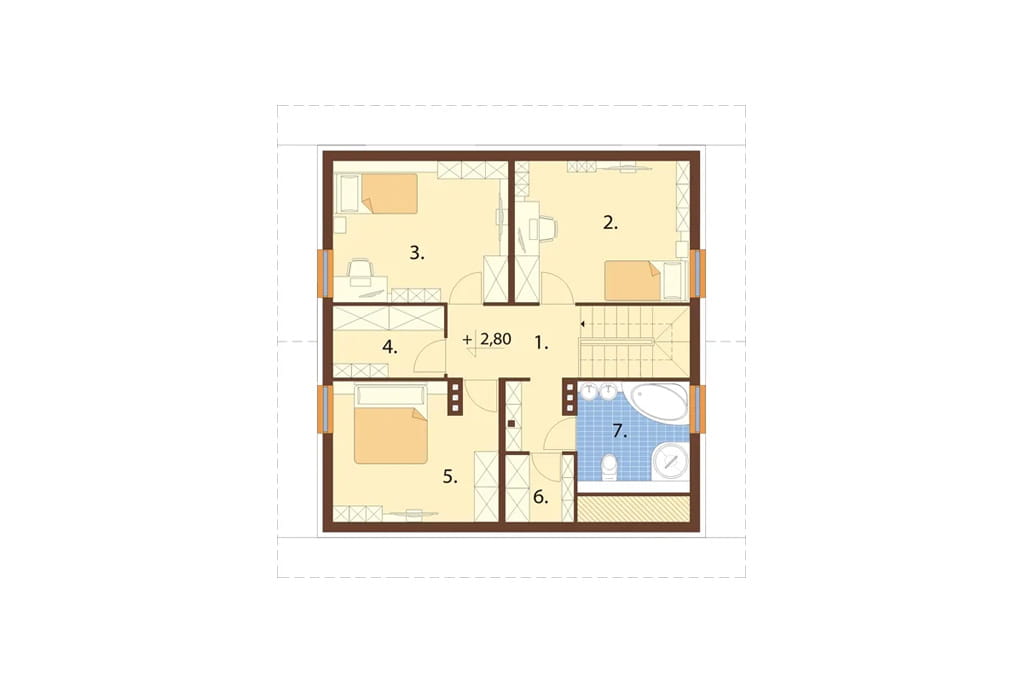

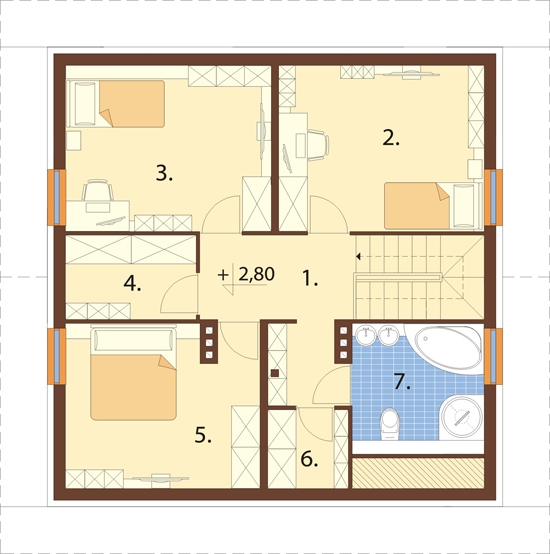

Rzut poddasza



Projekt domu L-6519 - rzut

PODDASZE: 54,81 / 70,98 m2

1. Komunikacja 11,09 m2
2. Pokój 10,84 / 15,27 m2
3. Pokój 10,84 / 15,27 m2
4. Garderoba 4,87 m2
5. Pokój 9,70 / 14,00 m2
6. Garderoba 0,91 / 2,79 m2
7. Łazienka 6,56 / 7,69 m2

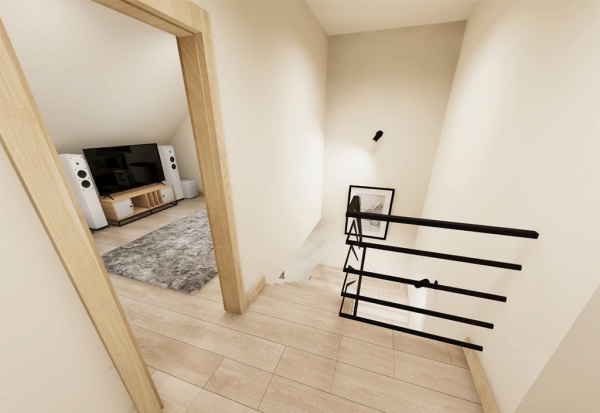

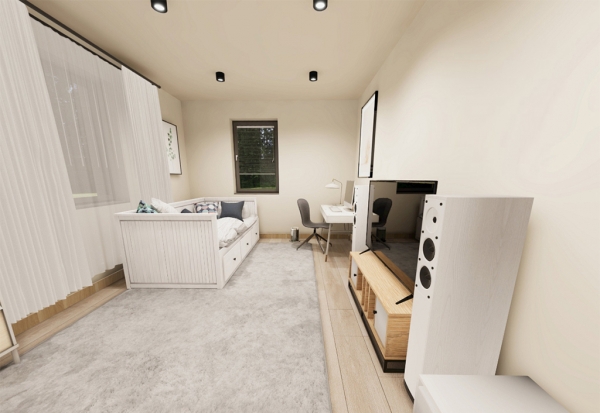

Na poddaszu stworzyliśmy strefę sypialną z trzema pokojami o podobnej powierzchni użytkowej. Dla wygody domowników zaprojektowaliśmy aż dwie garderoby, w których będą mogli przechować swoje ubrania. Na poddaszu znajduje się także wspólna dla domu łazienka.

zobacz rysunek szczegółowy

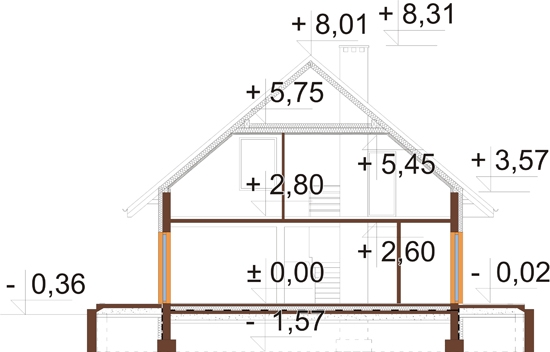

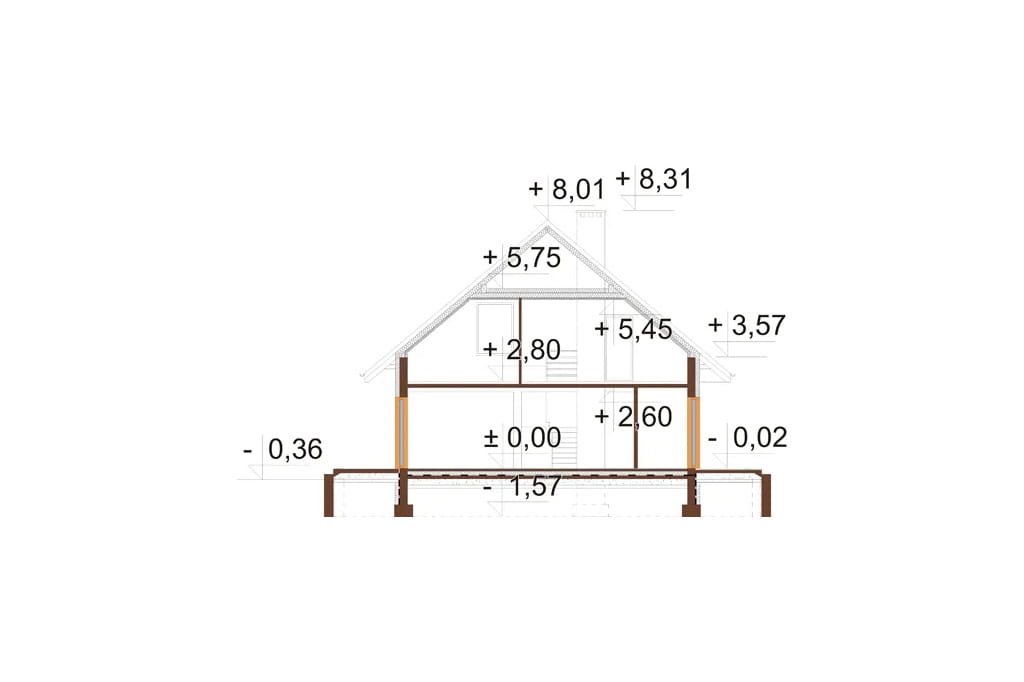

Przekrój



Projekt domu L-6519 - przekrój

Projekt Żarnowiec oferuje funkcjonalny program i niskie koszty realizacji. Spodoba się inwestorom szukającym niedrogiego w realizacji domu.

Zadaj pytanie dotyczące tego projektu  kliknij

Projekt domu L-6519 ŻARNOWIEC 2.
Dom parterowy z poddaszem mieszkalnym, bez garażu, niepodpiwniczony.

Technologia tradycyjna.
Ściany zewnętrzne: pustak ceramiczny 25 cm, styropian 14 cm, tynk zewnętrzny.
Strop: żelbetowy.
Kąt nachylenia dachu: 40°
Ogrzewanie: gazowe, cwu ogrzewane z pompy ciepła do cwu
Pokrycie dachu: dachówka ceramiczna
Wysokość ścianki kolankowej: 0,92 m
Program: 4 pokoje, salon, gabinet, kuchnia, łazienka, WC, 2 garderoby, kotłownia.

W budynku zaprojektowano instalację fotowoltaiczną o mocy około 3,5 kWp, produkującą prąd do zasilania pompy ciepła do cwu oraz częściowo do funkcjonowania gospodarstwa domowego.


Powierzchnia zabudowy: 95.06 m²
Powierzchnia użytkowa: 128.03 m²
Kubatura: 766.00 m³
Szerokość działki: 17.70 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia domu węższą elewacją.

Ilość kondygnacji: 2
Liczba pomieszczeń: 14
Kąt nachylenia dachu: 40°
Ilość pokoi: 4
Pokój na parterze: Tak
Wysokość budynku: 8,37 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 34,67 kWh/(m²·rok)
ZAWARTOŚĆ PROJEKTU:
  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan,gaz)
  • projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej oraz fotowoltaicznej
  • zestawienie materiałów budowlanych
  • projektowana charakterystyka energetyczna
  • zgoda na zmiany w projekcie

Oprócz wyżej opisanej zawartości części projektowej nasze Kompendium realizacji projektu zawiera szereg innych części na które składają się: „Aspekty prawne przygotowania inwestycji”, „Wzory pism i umów”,„Najczęstsze problemy w procesie budowlanym”,„Warunki uzyskiwania kredytów budowlanych”, „Najważniejsze pojęcia budowlane”,„Meblowanie i aranżacja wnętrz”, „Ogród wokół domu” i „Jak zamieszkać zgodnie z prawem”. Całość w formie wydawnictwa książkowego oprawiona jest w kartonową okładkę.

Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe
Typ: parterowe z poddaszem mieszkalnym, projekty domów, jednorodzinne, parterowe z poddaszem użytkowym, projekt domu, z fotowoltaiką
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Artur Ludomirski
CENA 4 EGZ. PROJEKTU 900 PLN 2 300 PLN KUP
PROJEKT

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.

Szanowni Państwo, podzielcie się swoją opinią o naszej firmie a otrzymacie całkowicie za darmo pakiet bezpłatnych dodatków.



  • 10 stylowych projektów ogrodzeń
  • 10 projektów śmietników
  • 5 projektów grilli z funkcją rusztu, kominka i wędzarni
  • 6 projektów oczek wodnych
  • 6 projektów altan
  • 4 projekty huśtawek ogrodowych
  • 4 projekty bud dla psów
  • 4 projekty szamb o poj. 21,6 m3; 14,6 m3; 10 m3 i 6,4 m3
  • 2 projekty przydomowej oczyszczalni ścieków. Jeden dla
  • rodziny do 4 osób, drugi dla rodziny do 6 osób
  • Projekt przydomowej elektrowni wiatrowej
  • Schemat instalacji fotowoltaicznej
  • Projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
  • Zgoda na wszelkie zmiany i adaptacje

zobacz więcej

Ostatnio dodane:
15.03.2021 18:41Dzień dobry. Chciałabym się dowiedzieć, czy jest możliwość zlikwidowania ściany między pomieszczeniami numer 4 i 3 (scalić sypialnię z salonem) -na miejscu...
16.03.2021 08:12 Dzień dobry, do projektu dołączamy bezpłatne zgody na dowolne zmiany (w tym również zgodę na podpiwniczenie budynku). Może Pani po zakupie projektu na...
28.02.2021 21:22witam chce od panstwa kupic projekt domuw ktury jest w tytule.A natomiast czy spelnia normy ,chodzi o przepisy kture weszły od 1 stycznia,izolacia ocieolenie...
01.03.2021 12:07 Dzień dobry, projekt spełnia wszelkie normy WT 20201. Pozdrawiamy!
08.02.2021 13:57Witam, chciałem się dowiedzieć czy jest możliwość zamiany pompy ciepła, na piec na pelet, likwidacja paneli fotowoltaicznych i całkowita likwidacja ogrzewania...
09.02.2021 08:31 Dzień dobry, nie wprowadzamy wymienionych zmian przed zakupem. Przeliczenia czy budynek po zmianach będzie spełniał normę WT2021 wykonuje architekt adaptujący....
05.10.2020 12:50Dzień dobry Jestem zainteresowany kupnem projektu L-6519 ŻARNOWIEC 2 Czy macie może więcej zdjęć wizualizacji tego projektu np. od środka? Jakie są wymiary...
08.10.2020 08:31 Dzień dobry, powierzchnia pomieszczeń na poddaszu liczona po podłodze oraz z uwzględnieniem skosów jest podana na stronie obok rzutu poddasza. Do projektu...
05.10.2020 12:11Dzień dobry Jestem zainteresowany kupnem projektu L-6519 ŻARNOWIEC 2 Czy macie może więcej zdjęć wizualizacji tego projektu np. od środka? Jakie są wymiary...
30.09.2020 11:04Proszę o informacje jaki jest zakres projektu konstrukcyjnego budowlanego projektu ŻARNOWIEC 2 Kod: L-6519....
06.10.2020 12:28 Dzień dobry, zakres projektu konstrukcyjnego budowlanego ŻARNOWIEC 2 to: obliczenia, opis, rysunki, schematy zbrojenia stropu, wieńce, belki, nadproża,...
25.04.2020 15:15jaka jest wysokość ścianki kolanowej w tym projekcie żarnowiec 2 ?
30.04.2020 08:18 Dzień dobry, wysokość ścianki kolankowej wynosi 0,92 m. Pozdrawiamy!
25.04.2020 15:12witam czy w projekcie żarnowiec 2 można zamienić pokój 5 na kuchnie i zlikwidować ścianę między 4 a 5 i postawić wyspę i czy do domu można dołożyć werandę...
29.04.2020 09:33 Dzień dobry, do projektu dołączamy zgody na dowolne modyfikacje w projekcie. Według Prawa Budowlanego zmiana przeznaczenia pomieszczeń oraz zmiana układu...
