Projekt warsztatu samochodowego ma prostą bryłę na planie prostokąta. W elewacji frontowej w części centralnej jest wjazd do garażu. Po jego prawej stronie mamy część socjalną, a po lewej pomieszczenie do sprzedaży i obsługi klienta. Atrakcyjna, nowoczesna architektura pomoże przyciągnąć do warsztatu klientów. Do realizacji projektu LK-08B nie potrzeba dużej działki, wystarczy parcela o szerokości 20m.

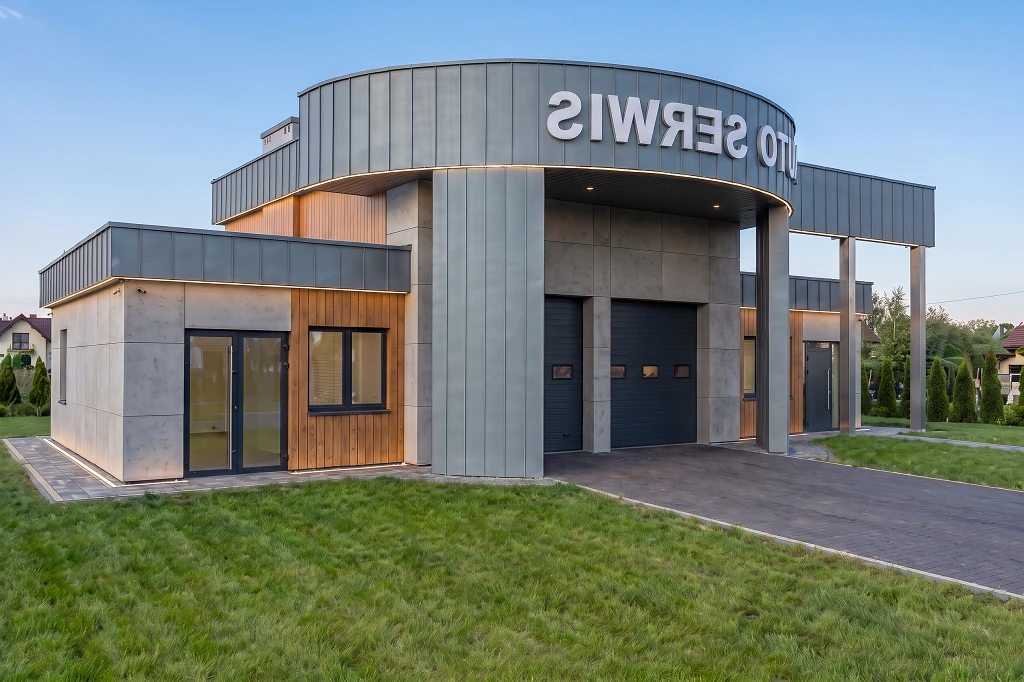

zobacz realizacje naszych projektów

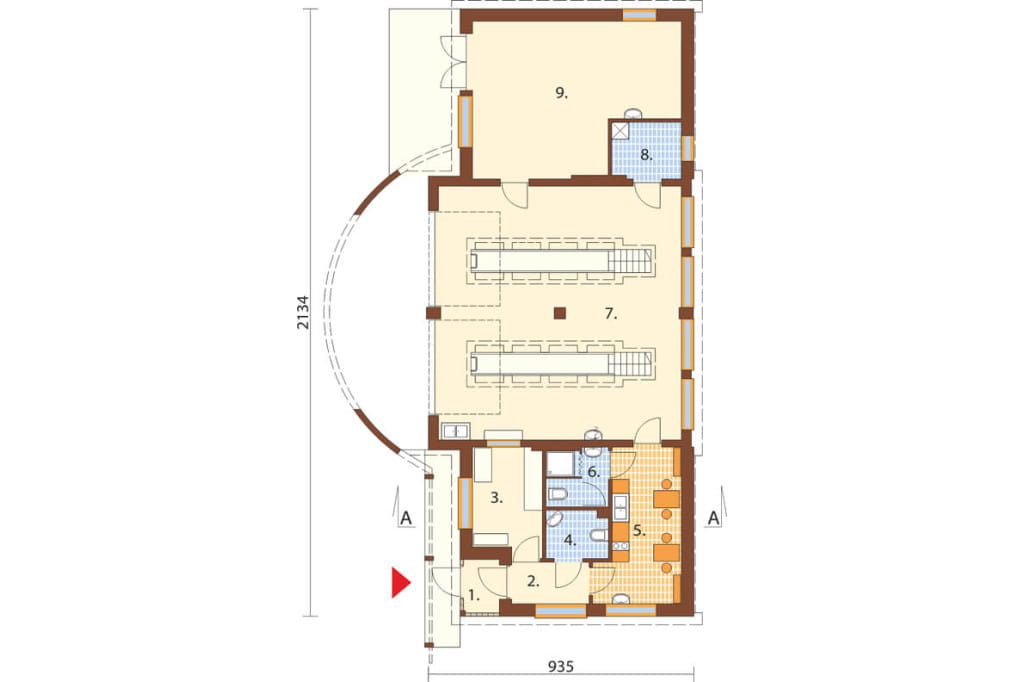

Rzut parteru



Projekt LK-08 B - rzut

Parter:
1. Wiatrołap 2,4 m2
2. Hall 4,0 m2
3. Biuro 8,9 m2
4. WC dla osób niepełnosprawnych 3,6 m2
5. Pokój socjalny 14,5 m2
6. Łazienka 4,5 m2
7. Warsztat 76,2 m2
8. Kotłownia 4,8 m2
9. Pomieszczenie sprzedaży 35,1 m2



Projektując LK-08 B stworzyliśmy maksymalnie prosty i funkcjonalny program pomieszczeń, który pomaga w sprawnej, codziennej pracy. Składa się on z trzech części. Mamy więc zaplecze socjalne z biurem, pokojem socjalnym, łazienką i WC dostosowanym do potrzeb osób niepełnosprawnych. Druga część to warsztat z dwoma stanowiskami obsługi, a trzecim sala sprzedaży. Budynek ogrzewany jest z kotłowni na gaz.

Model

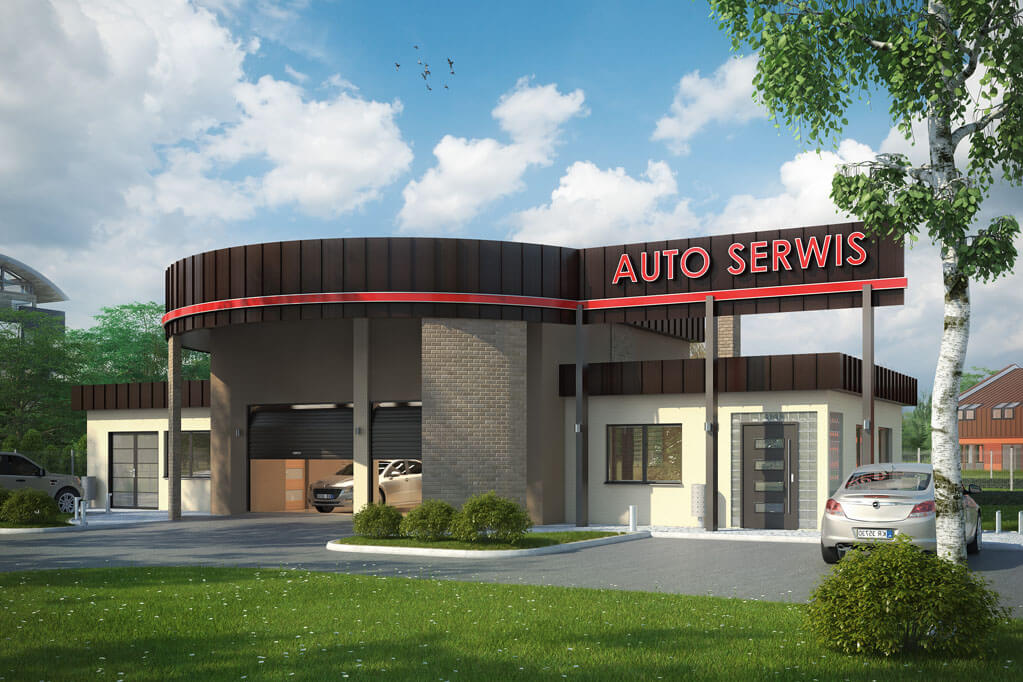

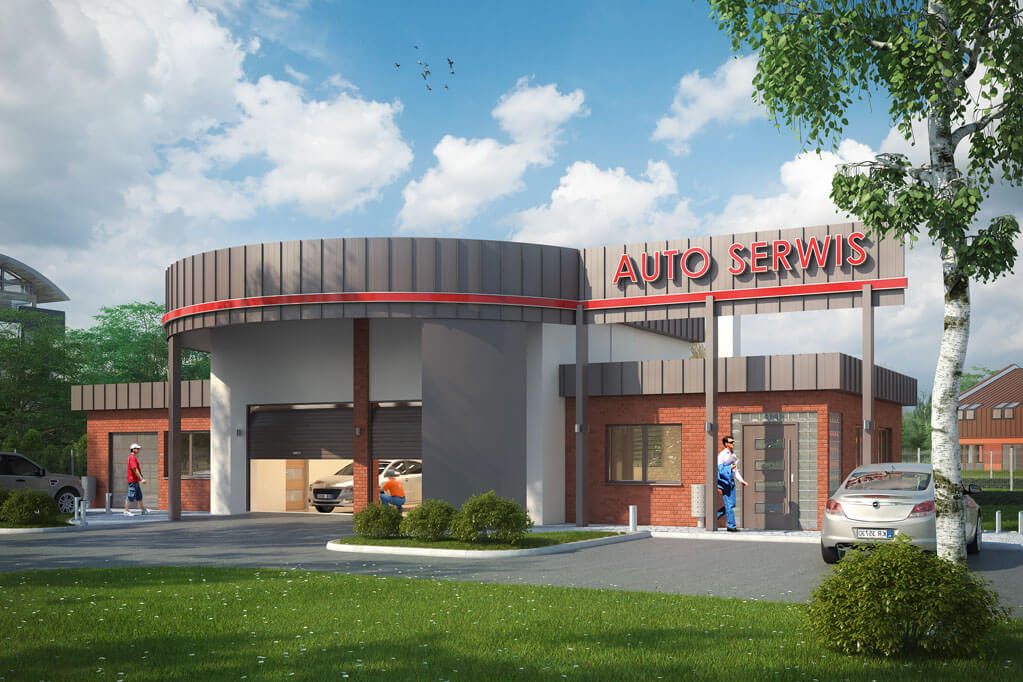

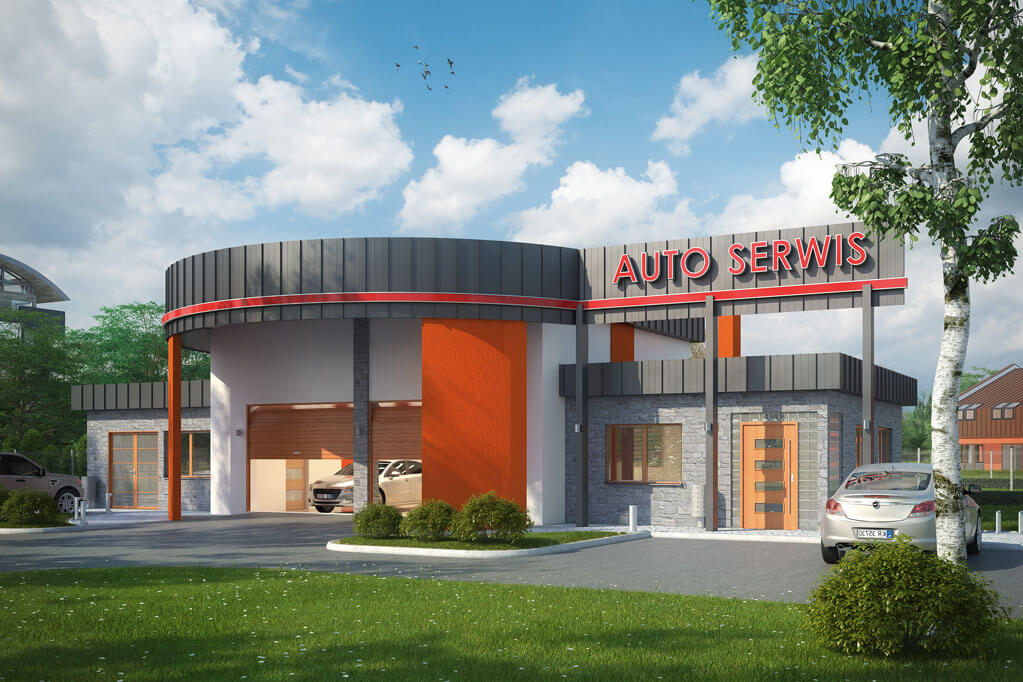

Projekt LK-08 B - model

LK-08 B To nasz nowy projekt warsztatu samochodowego. Zaprojektowaliśmy go tak, by można go było w łatwy sposób zaadoptować na stację kontroli pojazdów do 3,5 tony. W warsztacie przewidziane są dwa stanowiska dla samochodów. Nowoczesna architektura wyróżnia go spośród innych tego typu propozycji. Elewacja frontowa ma przyciągać uwagę, można bez problemu umieścić na pasie biegnącym ponad linią dachu np: neon reklamowy, lub logo firmy.

Elewacje



Projekt LK-08 B - elewacja

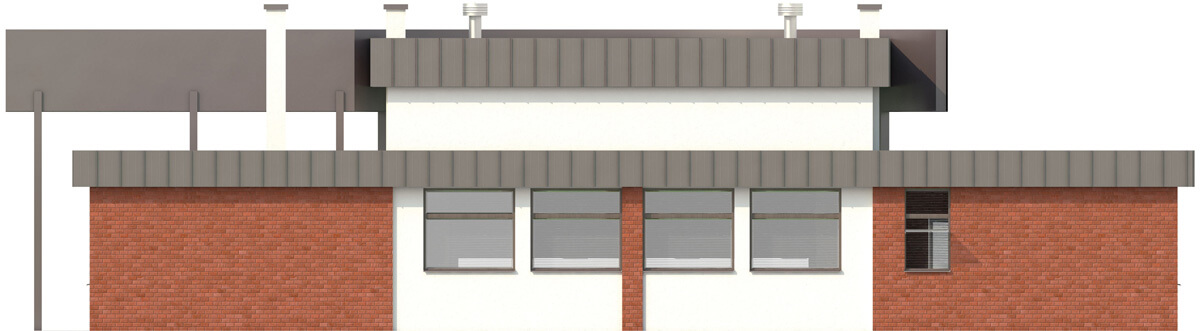

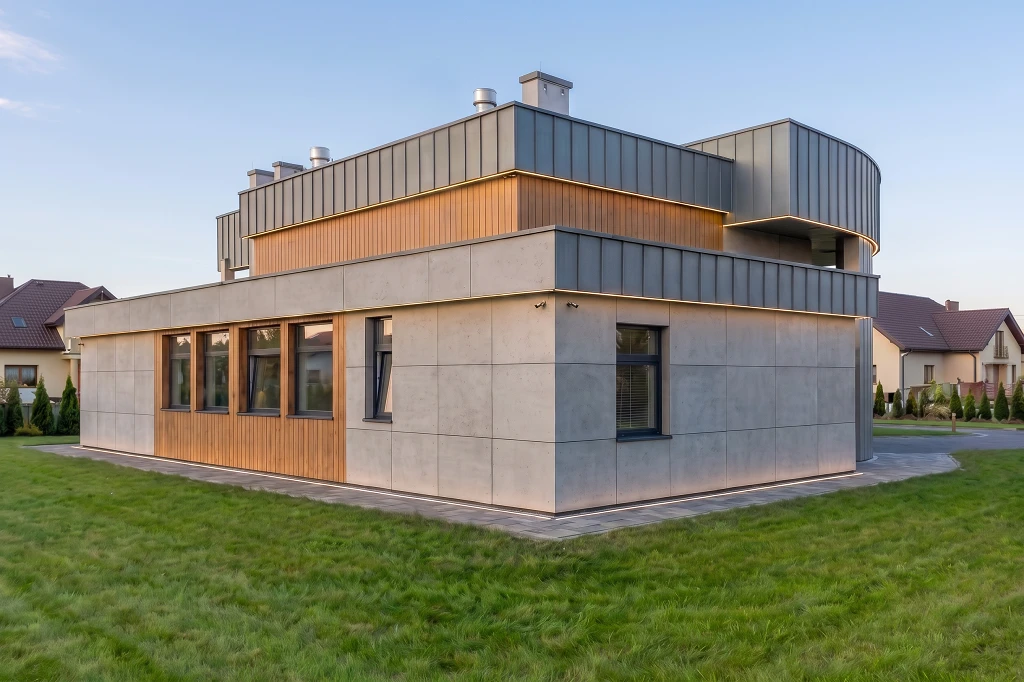

elewacja ogrodowa
Projekt LK-08 B - elewacja

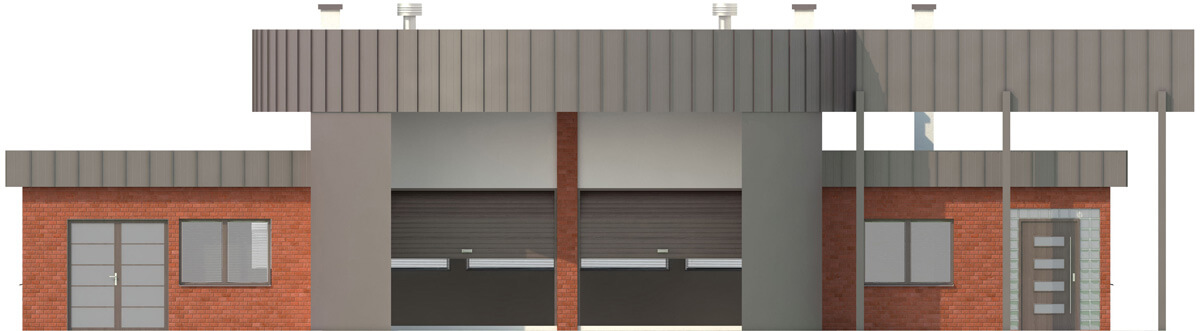

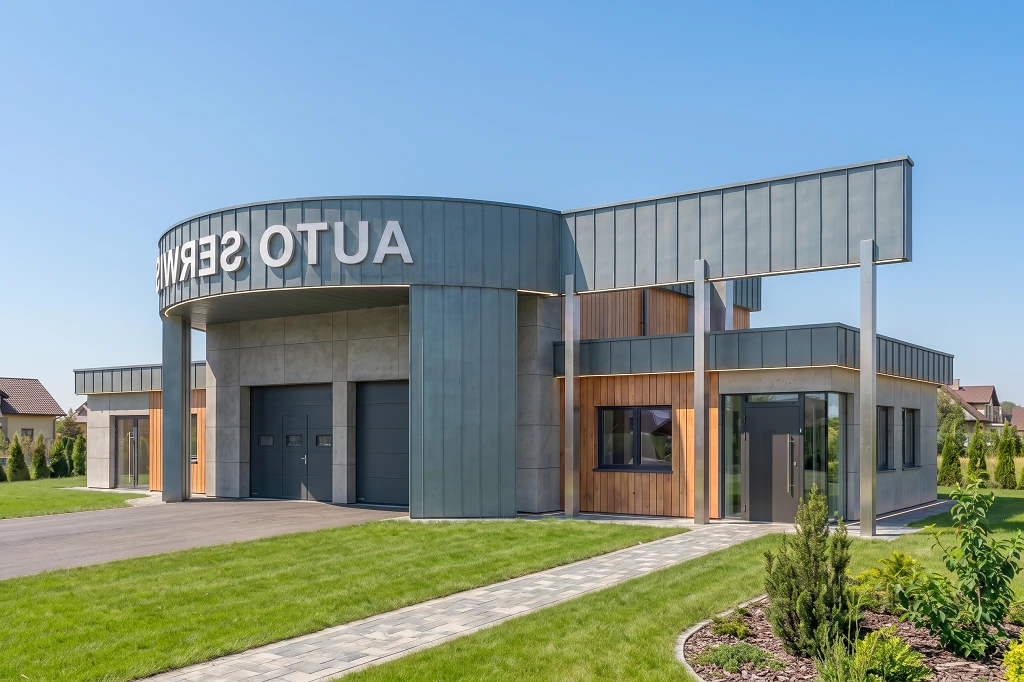

elewacja frontowa
Projekt LK-08 B - elewacja

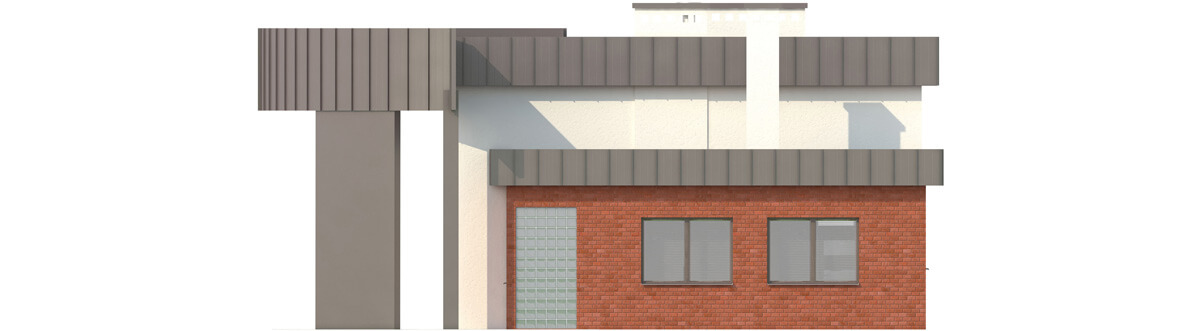

elewacja boczna
Projekt LK-08 B - elewacja

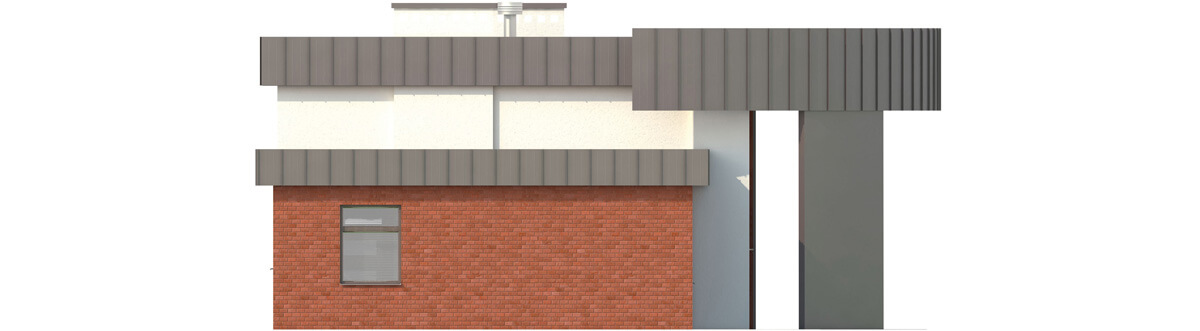

elewacja boczna

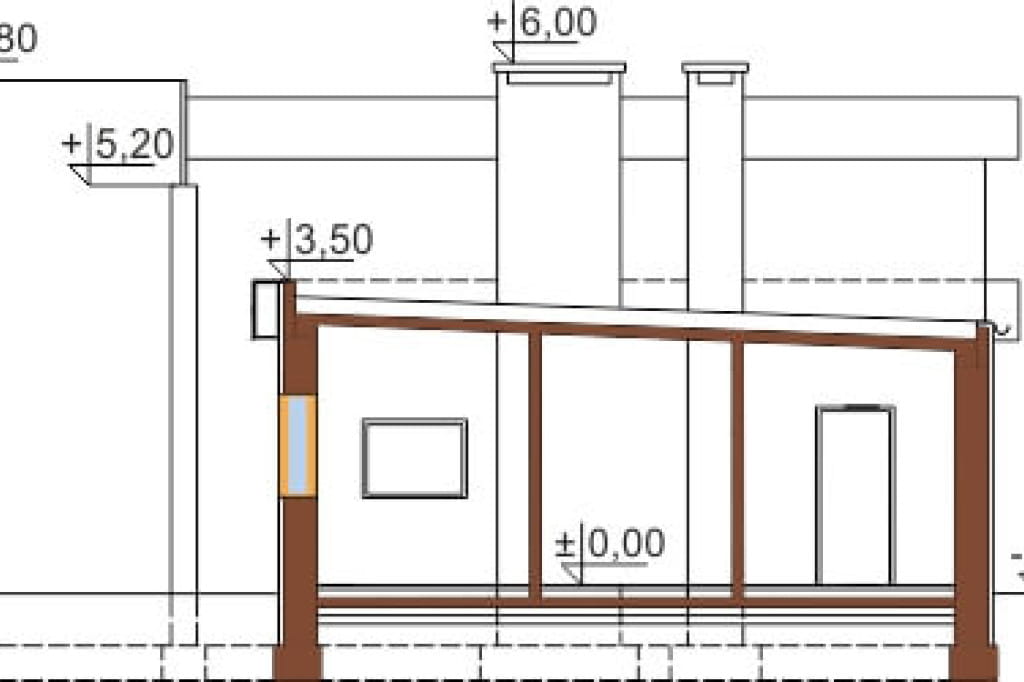

Przekrój



Projekt LK-08 B - przekrój

LK-08 B to nowoczesny projekt warsztatu samochodowego, który można bez problemu dostosować zmodyfikować tak by spełniał rolę stacji kontroli pojazdów.

Zadaj pytanie dotyczące tego projektu  kliknij

Projekt warsztatu samochodowego LK-08B z zapleczem socjalnym, parterowy, niepodpiwniczony. Warsztat mozna równiez zaadaptować na stacje konstroli pojazdów do 3,5 tony.

Technologia: tradycyjna.
Ściany zewnętrzne:

beton komórkowy 24 cm, styropian 20 cm
Strop: żelbetowy
Ogrzewanie: piec gazowy z zamkniętą komorą spalania
Program: warsztat, pomieszczenie sprzedaży, pomieszczenie socjalne, WC, kotłownia, biura

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan,gaz, c.w.u., wentylacja mechaniczna nawiewno - wywiewna w hali napraw)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- zestawienie materiałów budowlanych
- zgoda na zmiany w projekcie



Powierzchnia zabudowy: 217.40 m²
Powierzchnia użytkowa: 154.00 m²
Kubatura: 1106.00 m³
Szerokość działki: 18.53 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.

Ilość kondygnacji: 1
Liczba pomieszczeń: 9
Kąt nachylenia dachu: 5%
Pokój na parterze: Nie
Wysokość budynku: 5.70 m
Rodzaj ogrzewania: gazowe
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: brak poddasza
Typ: komercyjne, projekt warsztatu samochodowego, projekt budynku usługowego, projekt serwisu samochodowego, auto serwis
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Dawid Skowron
CENA 3 EGZ. PROJEKTU 8 000 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :



Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
