Prezentacja projektu

Opis projektu

K-08 B. Projekt warsztatu samochodowego, projekt auto serwisu, projekt serwisu samochodowego, projekt stacji obsługi pojazdów, projekt stacji kontroli pojazdów, projekt budynku magazynowego, projekt budynku usługowego, projekt warsztatu naprawczego, projekt budynku produkcyjnego, projekt sklepu

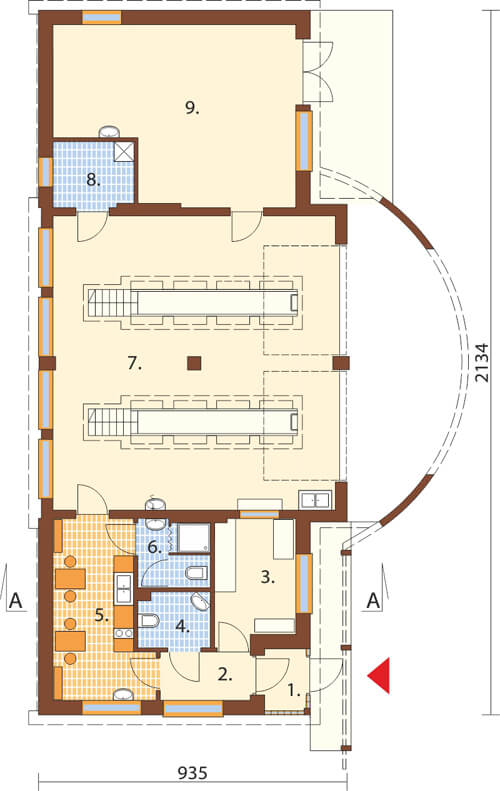

Rzut parteru

Powiększ rzut

Parter:
1. Wiatrołap 2,4 m2
2. Hall 4,0 m2
3. Biuro 8,9 m2
4. WC dla osób niepełnosprawnych 3,6 m2
5. Pokój socjalny 14,5 m2
6. Łazienka 4,5 m2
7. Warsztat 76,2 m2
8. Kotłownia 4,8 m2
9. Pomieszczenie sprzedaży 35,1 m2

Projekt ma program podzielony na trzy części. Do części socjalnej wchodzimy przez wiatrołap, składa się ona z pomieszczenia biurowego, pokoju socjalnego, łazienki oraz WC dla osób niepełnosprawnych. Główna część budynku to warsztat, w którym są dwa stanowiska. Jest on dobrze doświetlony dzięki przeszkleniom w elewacji ogrodowej. Trzecią część programu stanowi pomieszczenie sprzedaży, które służy do obsługi klienta i prowadzenia sprzedaży detalicznej. W programie przewidziana jest także mała kotłownia na gaz.

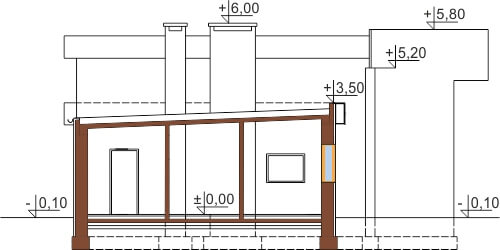

Przekrój

A-A

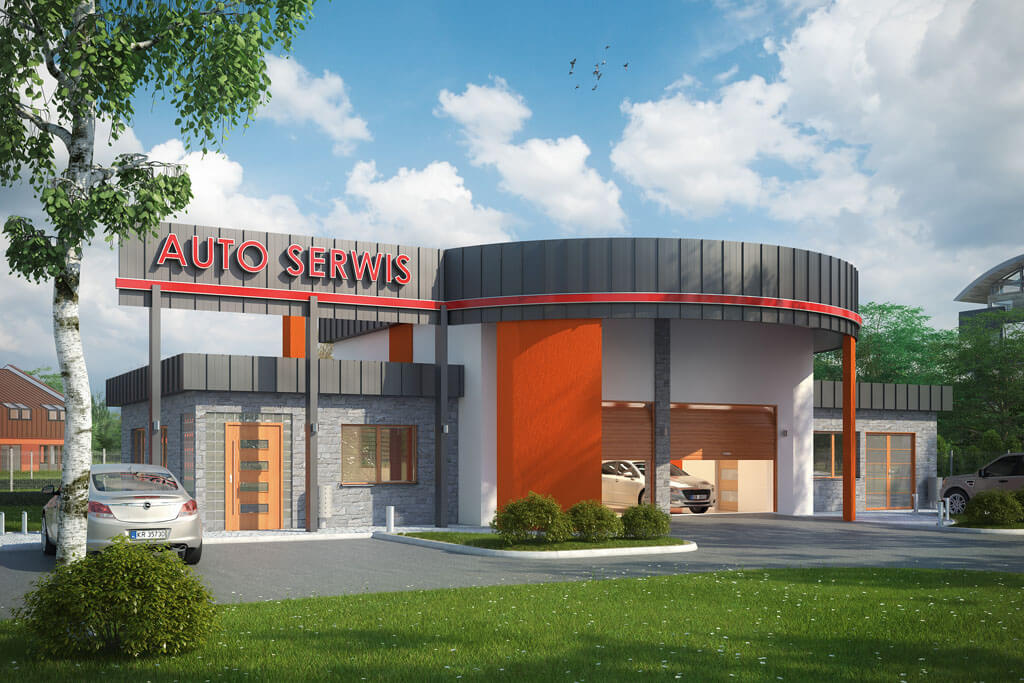

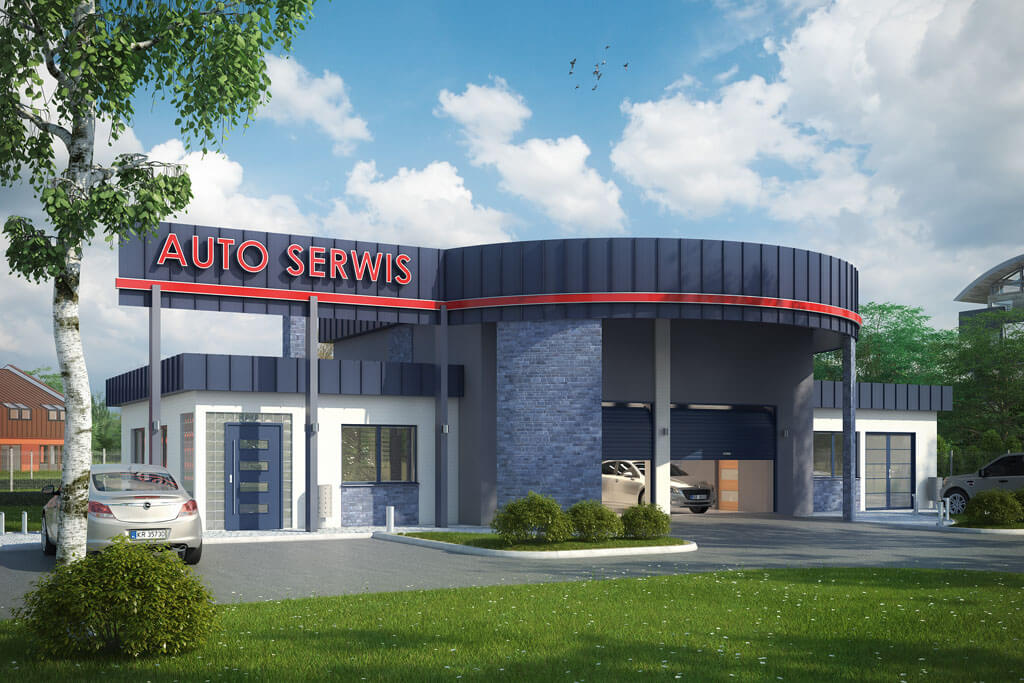

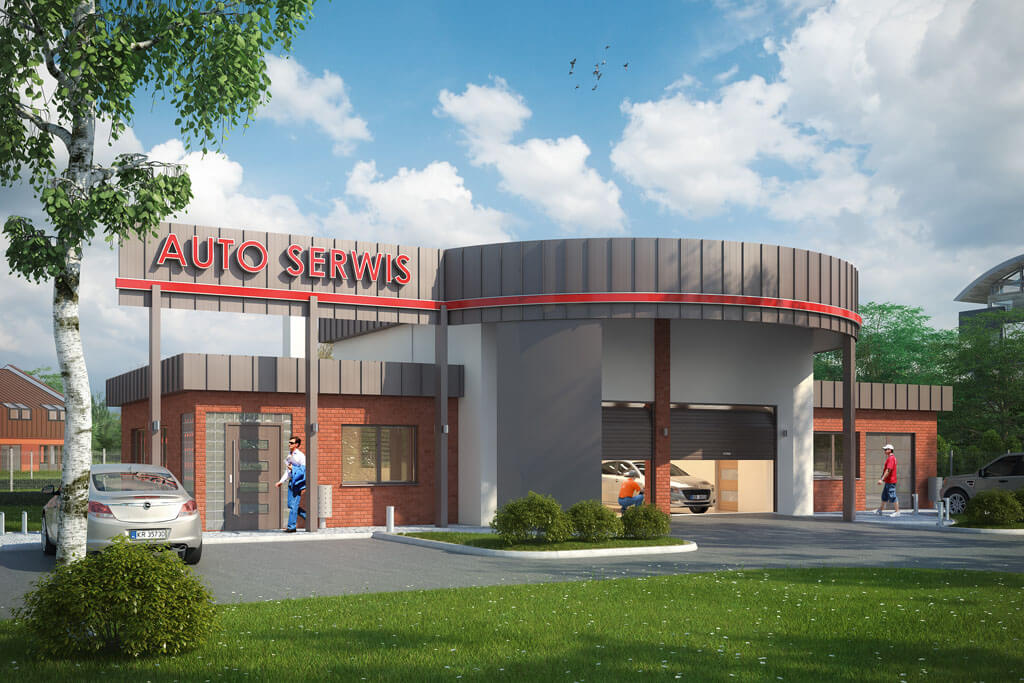

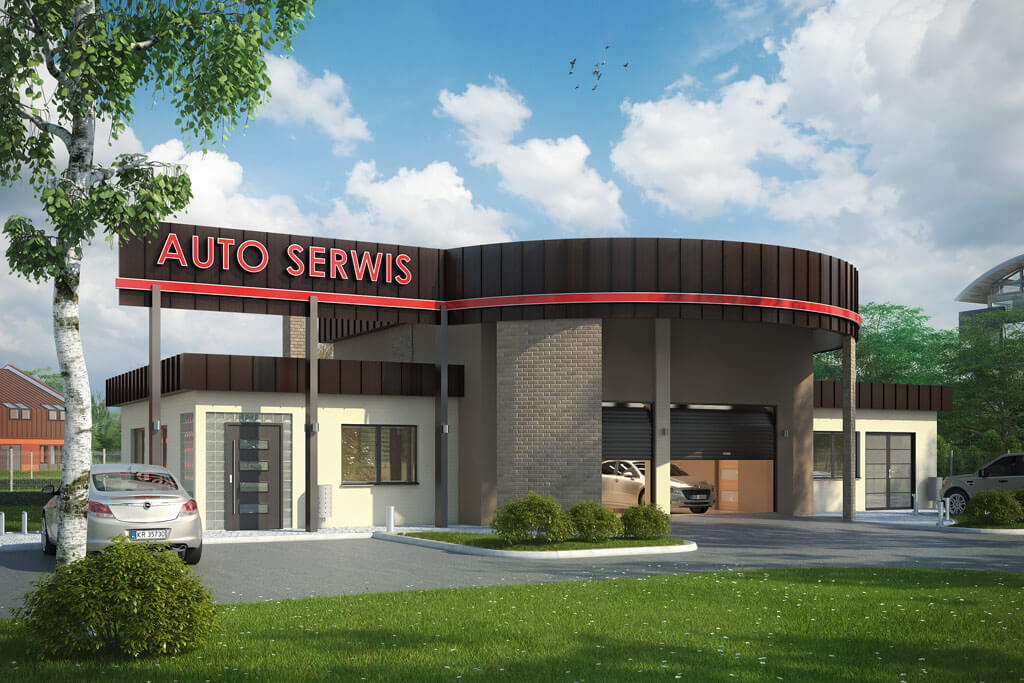

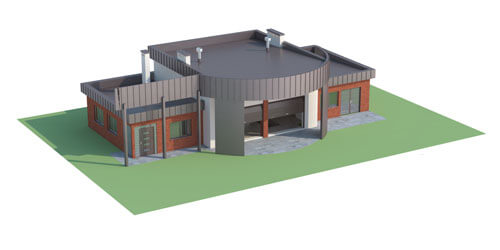

Model 3D

Bryła na planie prostokąta, ma klasyczny dla tego typu budynków układ. Centralnie umieszczony jest warsztat, a po jego bokach są sala sprzedaży i zaplecze socjalne. Front budynku zaprojektowaliśmy tak, by prezentował się efektownie i przyciągał wzrok. Doskonałym miejsce na zawieszenie logo warsztatu jest szeroki pas nad częścią socjalną budynku. Projekt do realizacji nie potrzebuje dużej działki, wymagana szerokość prceli to 20m.

Elewacje

Elewacja frontowa

Elewacja ogrodowa

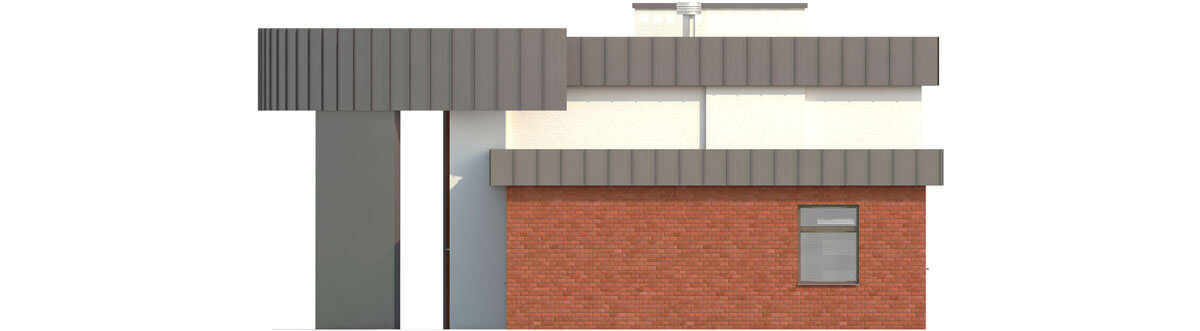

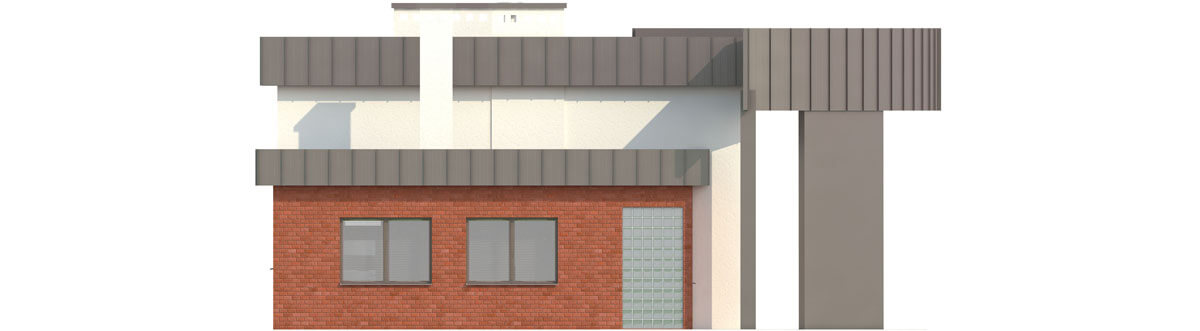

Elewacja boczna

Informacje podstawowe

Projekt warsztatu samochodowego K-08B z zapleczem socjalnym, parterowy, niepodpiwniczony. Warsztat mozna równiez zaadaptować na stacje konstroli pojazdów do 3,5 tony.

Technologia: tradycyjna.
Ściany zewnętrzne:
beton komórkowy 24 cm, styropian 20 cm
Strop: żelbetowy
Ogrzewanie: piec gazowy z zamkniętą komorą spalania
Program: warsztat, pomieszczenie sprzedaży, pomieszczenie socjalne, WC, kotłownia, biura

Koszty budowy sprawdź >>

Architekt: Ewa Ferfecka-Homola, Dawid Skowron,

Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.

Zawartość projektu sprawdź szczegóły >>

Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:

projekt architektoniczny budowlany
projekt konstrukcyjny budowlany
projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan,gaz, c.w.u., wentylacja mechaniczna nawiewno wywiewna w hali napraw)
projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
zestawienie materiałów budowlanych
zgoda na zmiany w projekcie

Zdjęcia z realizacji zobacz wszystkie >>

Ogólne kategorie, do których należy ten projekt

Powierzchnia mieszkalna (m²) 0 - 50
Powierzchnia użytkowa (m²) 150 - 200
Powierzchnia zabudowy (m²) 200 - 300
Kąt nachylenia dachu (°) 0 - 5
Szerokość działki/krótszy bok (m) 18 - 20
Wysokość budynku (m) 5 - 6

Podstawowe parametry projektu

Powierzchnia mieszkalna (m²) 0.00
Powierzchnia użytkowa (m²) 154.00
Powierzchnia zabudowy (m²) 217.40
Szerokość budynku/krótszy bok (m) 9.35
Długość budynku/dłuższy bok (m) 21.34
Wysokość budynku (m) 5.70
Szerokość działki/krótszy bok (m) 18.53
Kąt nachylenia dachu (°) 5%
Rodzaj dachu płaski
Piwnica bez podpiwniczenia
Garaż bez garażu
Poddasze brak poddasza

Uzupełniające parametry projektu

Rodzaj technologii* tradycyjna
Kubatura (m³) 1106.00
Liczba kondygnacji 1
Rodzaj ogrzewania gazowe
Liczba pomieszczeń 9
Liczba łazienek (bez WC) 1

* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
