Projekt

Budynek magazynowo - produkcyjno - biurowy

Kod: K-53
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71

lub za pomocą formularza kliknij >>

K-53 Jest projektem dużej hali produkcyjno-magazynowej wraz z dwukondygnacyjnym budynkiem biurowym. Wyróżnia się on nowoczesną architekturą części biurowej, oraz dużą powierzchnią użytkową hali magazynowo-produkcyjnej, której konstrukcja nośna wykonana jest ze stali.

zobacz realizacje naszych projektów

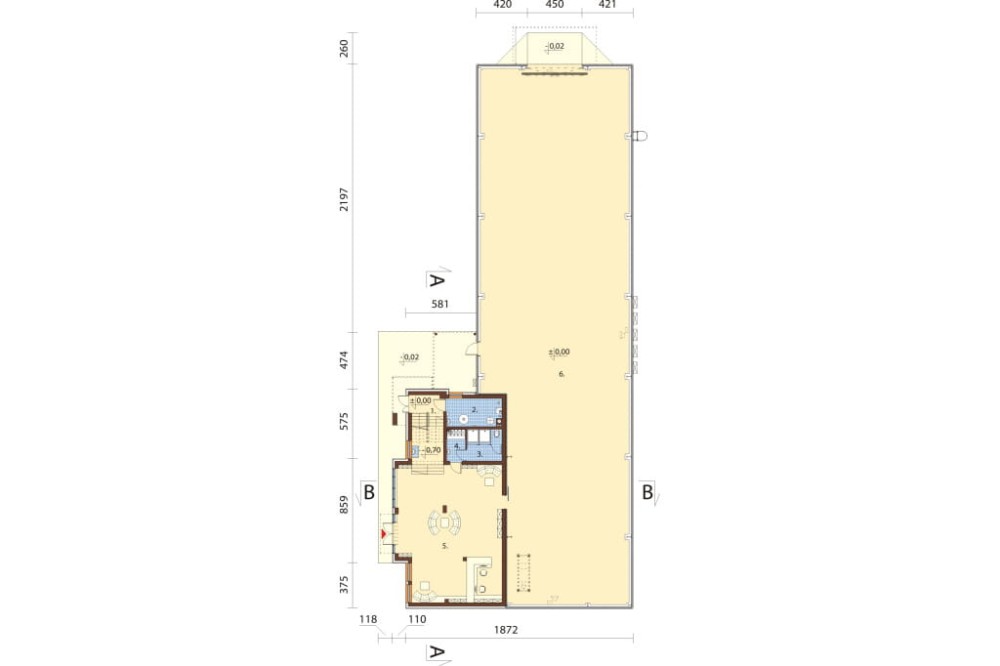

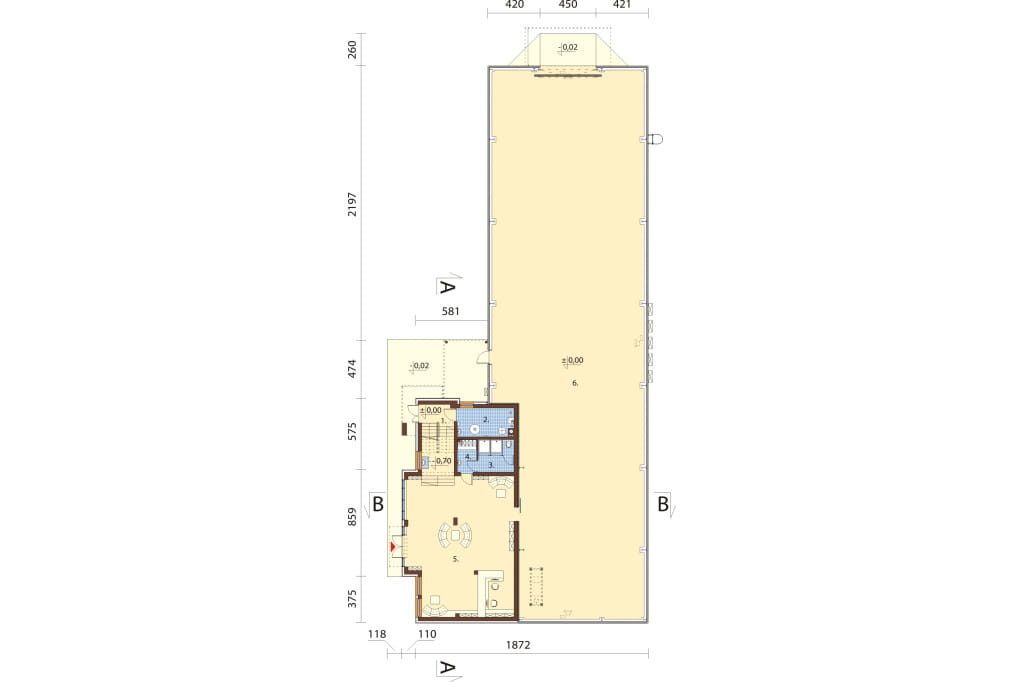

Rzut parteru



Projekt K-53 - rzut

Parter: 641,4 m2
1. 1/2 Klatka schodowa 17.2 m2
2. Kotłownia 10,2 m2
3. Pomieszczenie sanitarne 7,5 m2
4. Szatnia 4,0 m2
5. Sala ekspozycyjna 92,1 m2
6. Hala magazynowo - produkcyjna 510,5 m2

Na parterze budynku biurowego zaprojektowaliśmy sale ekspozycyjną o powierzchni 92,1 m2 oraz pomieszczenia socjalne dla pracowników i kotłownię. Hala produkcyjno-magazynowa ma wjazd dla samochodów dostawczych od strony elewacji bocznej.

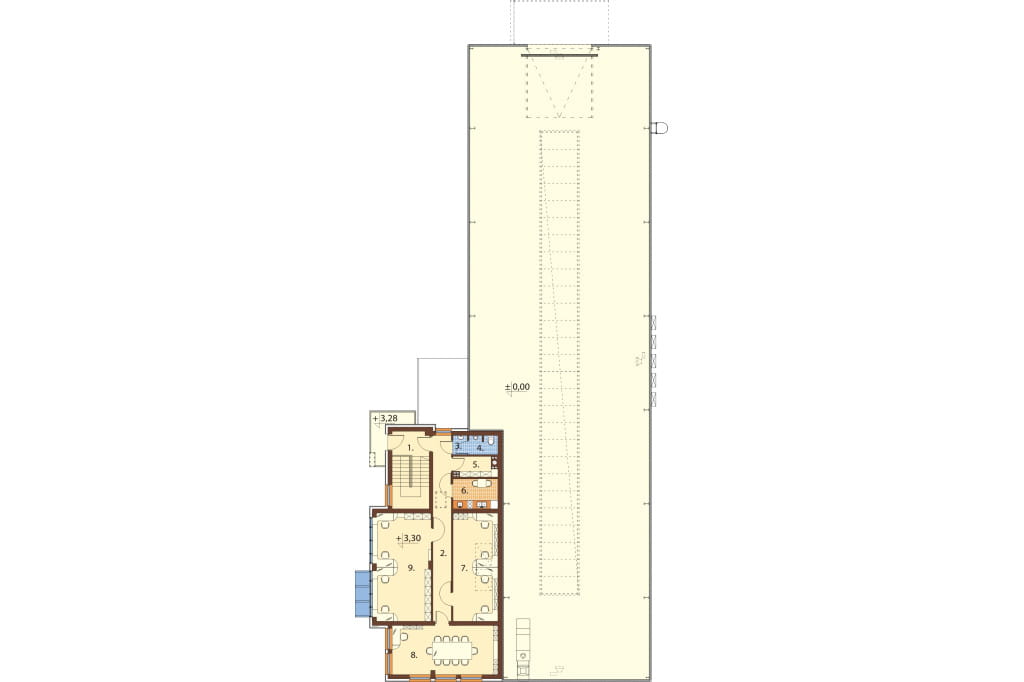

Rzut I piętra



Projekt K-53 - rzut

I Piętro: 117,7 m2
1. 1/2Klatka schodowa 8.9 m2
2. Komunikacja 16,6 m2
3. Przedsionek 1,3 m2
4. WC 2,6 m2
5. Archiwum 3,8 m2
6. Pomieszczenie socjalne 6,5 m2
7. Biuro 23,7 m2
8. Sala konferencyjna 25,4 m2
9. Biuro 28,8 m2

Na pierwszym piętrze budynku przewidzieliśmy strefę, gdzie inwestor może prowadzić biura firmy. Są tu dwa pomieszczenia biurowe; jedno o powierzchni 23,7m2, drugie o powierzchni 28,8m2. Program uzupełnia pokój konferencyjny, pomieszczenie socjalne i WC.

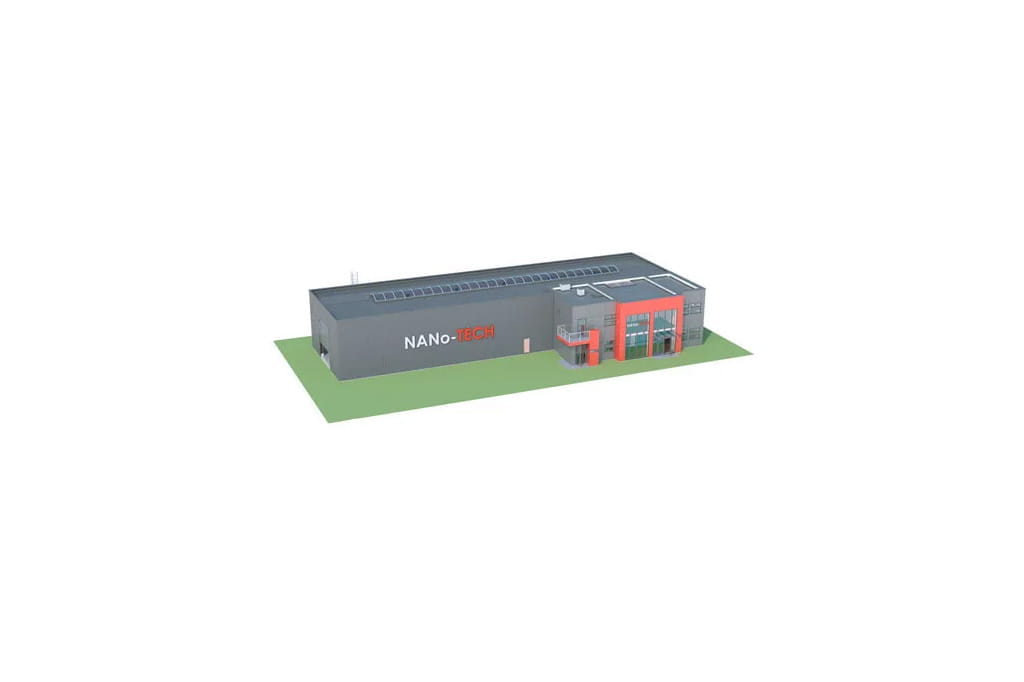

Model



Projekt K-53 - model

K-53 Ma bryłę typową dla tego typu obiektów. Do hali produkcyjnej na planie prostokąta przyłączyliśmy prosty, piętrowy budynek biurowy. Wyróżnia się on dużymi przeszkleniami w części frontowej, które dodają całemu założeniu nowoczesności. Projekt ten można realizować na działkach o szerokości minimum 27,8m.

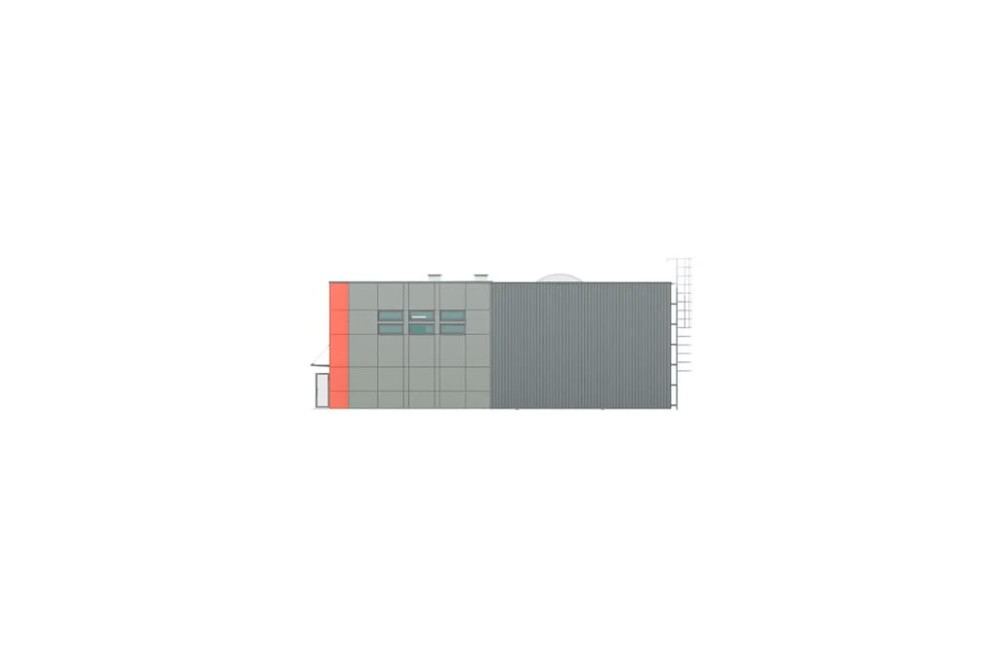

Elewacje



Projekt K-53 - elewacja

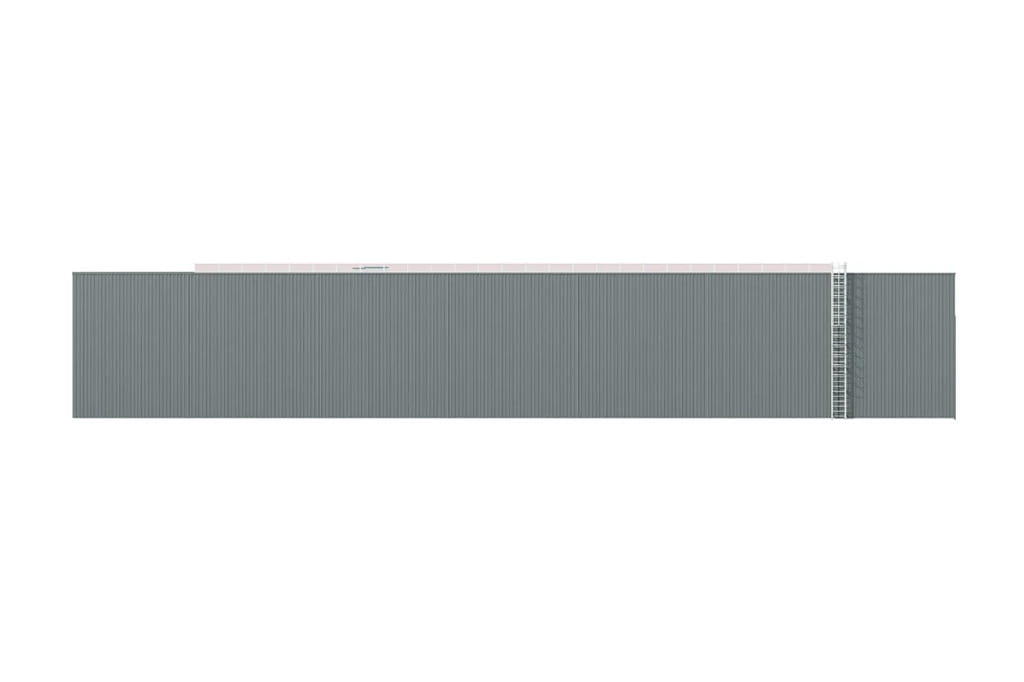

elewacja ogrodowa
Projekt K-53 - elewacja

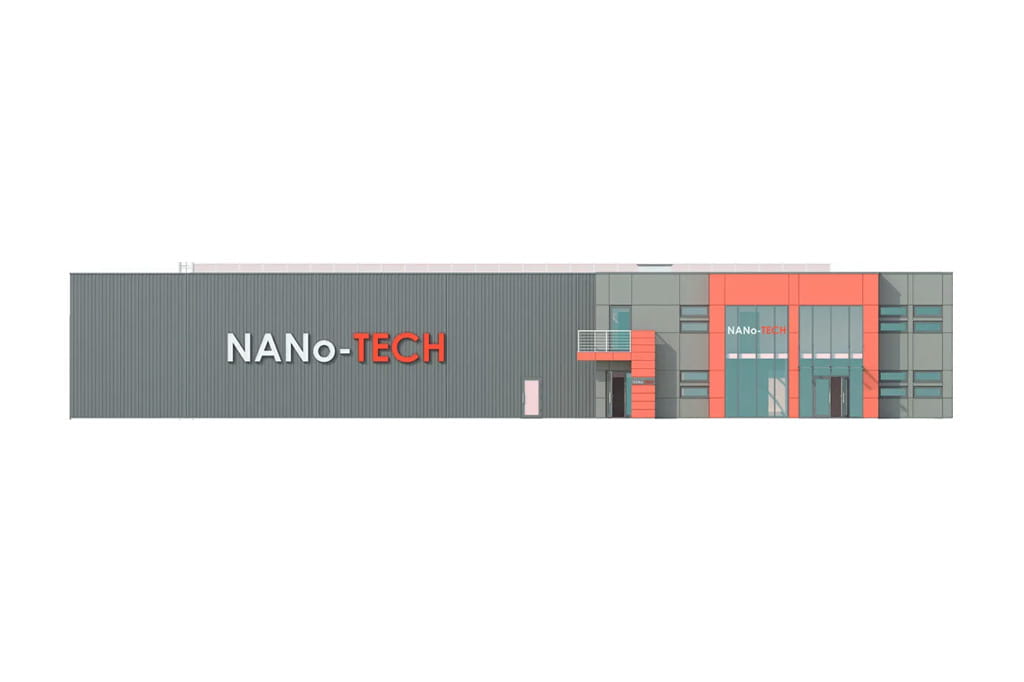

elewacja frontowa
Projekt K-53 - elewacja

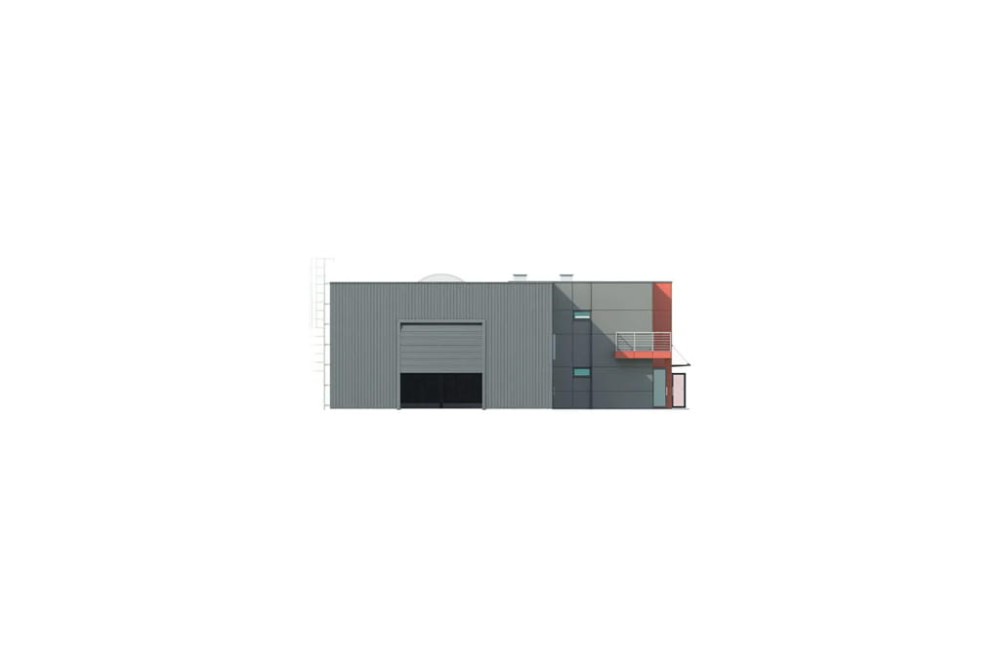

elewacja boczna
Projekt K-53 - elewacja
elewacja boczna

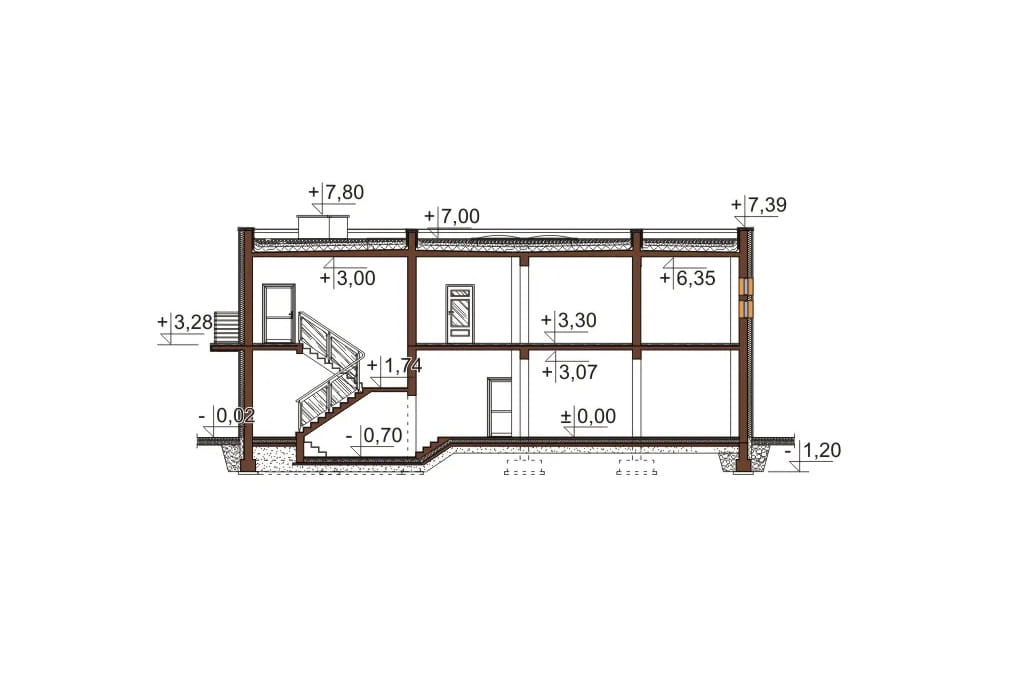

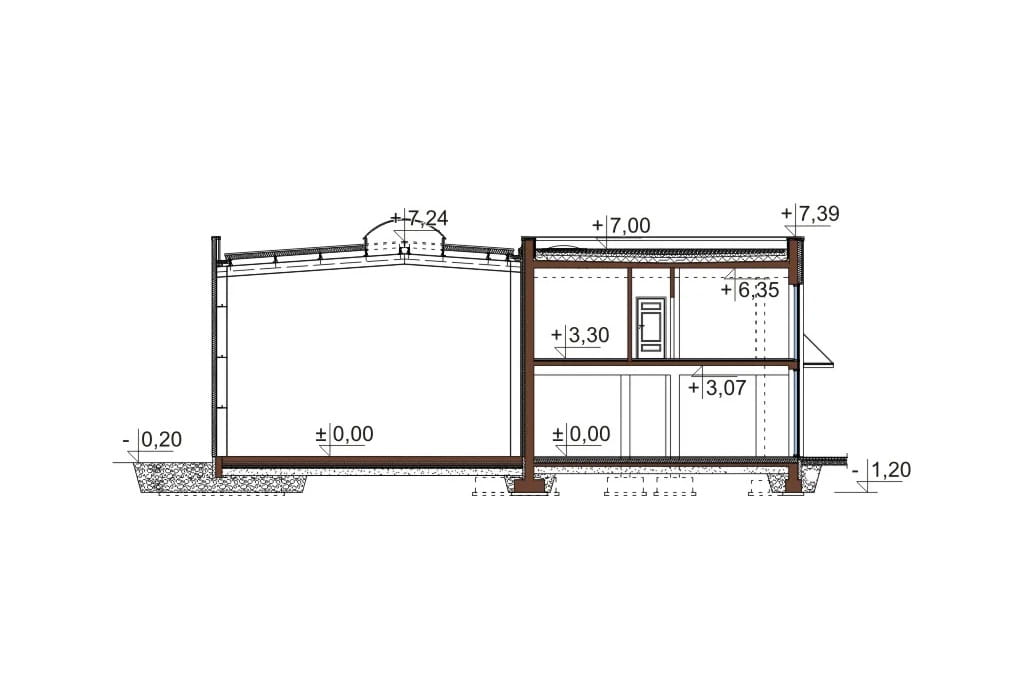

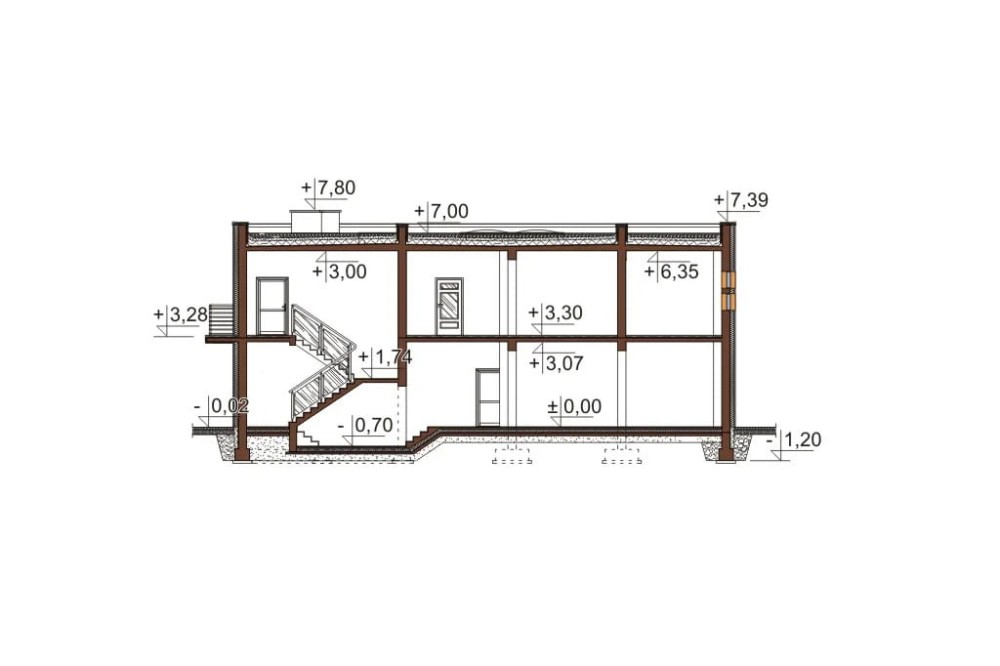

Przekrój



Projekt K-53 - przekrój

Projekt hali produkcyjno-magazynowej z budynkiem biurowym. Doskonale nadaje się dla średniej wielkości firm produkcyjnych.

POWIĘKSZ PRZEKRÓJ
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku magazynowo - produkacyjno - biurowego K-53.
Hala magazynowa jednokondygnacyjna, część biurowa dwukondygnacyjna. Budynek niepodpiwniczony.
Technologia:
Część biurowa: ściany zewnętrzne - pustak ceramiczny 29 cm, wełna mineralna lub styropian 15 cm, panel elewacyjny
Hala: konstrukcja nosna stalowa gorącowalcowana, płyta warstwowa
Strop w cześci biurowej: nad parterm żelbetowy gr 13 cm, nad piętrem stropodach żelbetowy.
Kąt nachylenia stropodachu: 4°.

Ogrzewanie: piec gazowy (propan butan). Na hali aparaty grzewczo wentylacyjne Volcano, w budynku biurowym ogrzewanie grzejnikowe
Wentylacja mechaniczna: pokoje biurowe, sala konferencyjna i sala ekspozycyjna na parterze - wentylacja mechaniczna nawiewno wywiewna z rekuperacją
Klimatyzacja: hala mahazynowo - produkacyjna
Program: hala magazynowo - produkacyjna, sala ekspozycyjna, pokoje biurowe, salka konferencyjna, zaplecze socjalne, zaplecze sanitarne, kotłownia na propan butan.




Powierzchnia zabudowy: 693.90 m²
Powierzchnia użytkowa: 759.00 m²
Kubatura: 5051.50 m³
Szerokość działki: 27.80 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.

Ilość kondygnacji: 2
Liczba pomieszczeń: 15
Kąt nachylenia dachu: gazowe
Pokój na parterze: Nie
Wysokość budynku: 8.02 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 65.93 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: komercyjne, projekt biura, projekt budynku usługowego, biurowce, produkcyjne, projekty budynków produkcyjnych, projekty budynków biurowych, Hala magazynowa, Budynki magazynowo - produkcyjne
Technologia: stalowa, tradycyjna
Styl: modernistyczny

Architekt: Ewa Ferfecka-Homola, Marek Lizak
CENA 3 EGZ. PROJEKTU 3 600 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :

- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna nawiewno - wywiewna, klimatyzacjaj)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- projektowana charakterystyka energetyczna budynku
- zestawienie materiałów budowlanych części biurowej
- zgoda na zmiany w projekcie

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.

Szanowni Państwo, podzielcie się swoją opinią o naszej firmie w googlach lub na facebooku i przyślijcie nam informację o jej umieszczeniu a otrzymacie całkowicie za darmo pakiet bezpłatnych dodatków. Informacje o umieszczeniu prosimy przesyłać na adres gratisy@kbprojekt.pl



  • 10 stylowych projektów ogrodzeń
  • 10 projektów śmietników
  • 5 projektów grilli z funkcją rusztu, kominka i wędzarni
  • 6 projektów oczek wodnych
  • 6 projektów altan
  • 4 projekty huśtawek ogrodowych
  • 4 projekty bud dla psów
  • 4 projekty szamb o poj. 21,6 m3; 14,6 m3; 10 m3 i 6,4 m3
  • 2 projekty przydomowej oczyszczalni ścieków. Jeden dla
  • rodziny do 4 osób, drugi dla rodziny do 6 osób
  • Projekt przydomowej elektrowni wiatrowej
  • Schemat instalacji fotowoltaicznej
  • Projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
  • Zgoda na wszelkie zmiany i adaptacje

zobacz więcej

Ostatnio dodane:
17.11.2023 10:23Jestem zainteresowany projektem ale do wstępnej wyceny potrzebuję informacji z jakich profili są zaprojektowane słupy hali oraz konstrukcja dach.
17.11.2023 12:02 Witam, Płatwie z profili zimnogiętych Z200x68/60x2 ze stali S350 Rygle ścienne z profili zimnogiętych C200x60x2 ze stali S350. Słupy i rygle ramy głównej...
28.08.2023 12:57Dzień dobry, Posiadam działkę w Łodzi i chciałam od Państwa zakupić projekt pt : Budynek magazynowo - produkcyjno - biurowy Kod: K-53 Działka nie posiada...
28.08.2023 15:00 Dzień dobry, w sprawie wyceny projektu wraz z uzyskaniem pozwolenia na budowę prosimy o kontakt na kb@kbprojekt.pl. Nie udostępniamy elementów dokumentacji....
02.02.2021 10:26jaka jest możliwość zmian obejmujaca zabudowę 2 szt. bram wjazdowych od strony frontowej
02.02.2021 10:41 Dzień dobry, do projektu dołączamy bezpłatne zgody na dowolne zmiany (w tym również zgodę na doprojektowanie dodatkowych bram wjazdowych). Może Pan po...
04.12.2019 10:17Dzień dobry, Czy po realizacji budowy tej hali jest możliwość dobudowania kolejnej powierzchni magazynowej? - tak aby dwukrotnie zwiększyć powierzchnie?...
04.12.2019 13:27 Dzień dobry, oczywiście może Panu lokalny architekt doprojektować kolejną powierzchnię magazynową do tego projektu. Pozdrawiamy
24.10.2019 19:59Dzień dobry Jestem zainteresowany projektem K53 . Proszę jeżeli to możliwe o przesłanie większej ilości informacji odnośnie tego projektu oraz jeżeli to...
29.10.2019 09:12 Dzień dobry, bardzo prosimy o maila w tej sprawie do naszego biura. Pozdrawiamy
04.09.2019 22:06Witam, Zwracam się z zapytaniem o możliwość adaptacji projektu na potrzeby budowy. Proszę o kontakt. Z poważaniem Sławomir Kurdziel 663066655...
05.09.2019 08:21 Dzień dobry, kupując u nas projekt otrzymuje Pan w nim zgody na dowolne zmiany w projekcie. Adaptację wykonuje architekt lokalny. Pozdrawiamy
23.01.2018 08:05Bardzo obiecująca konstrukcja! Jakie są możliwości doprowadzenia, już na etapie projektu, dodatkowych elementów? (moc 220 kV, instalacja wodna, gazowa)?...
