Projekt

Obora

Kod: ZG-83
Nasz projekt możesz mieć za darmo Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06
PN - PT po 16: 602 62 95 77
SB - ND od 8 do 22: 602 62 95 77

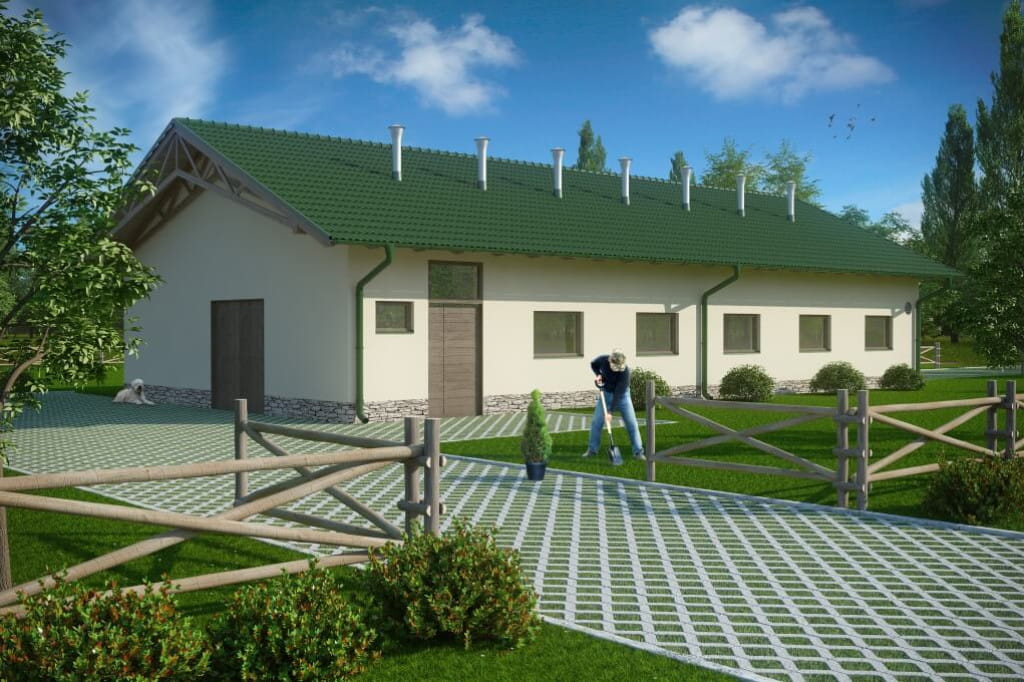

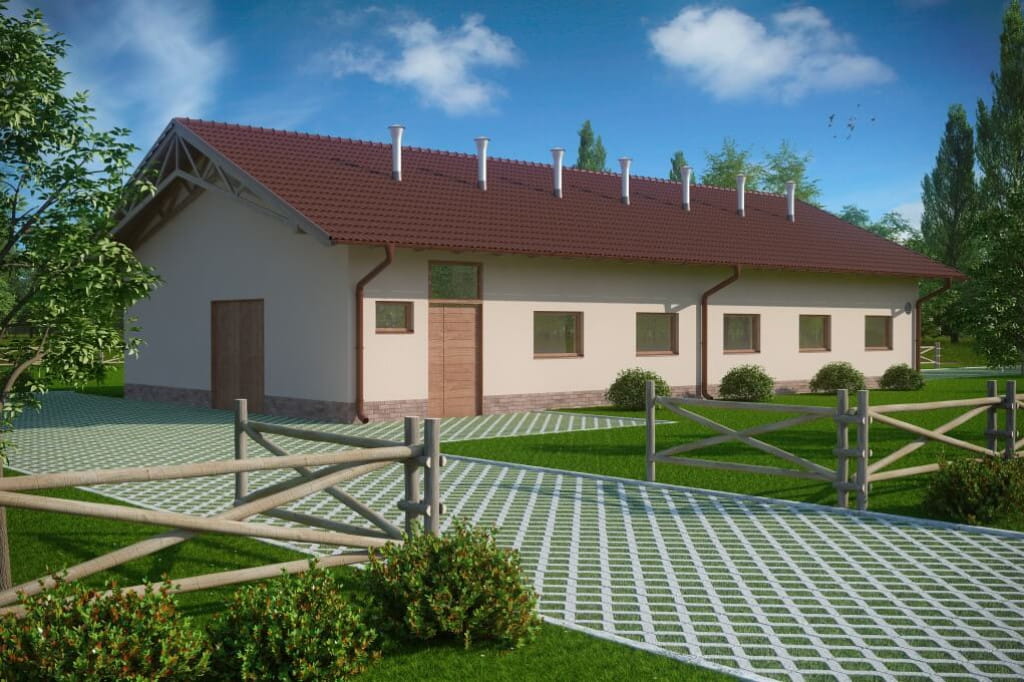

ZG-83 to projekt obory z siedemnastoma boksami dla krów oraz przestrzenią dla cielaków. W sumie powierzchnia użytkowa to 192 m2. Obiekt można postawić szybko, nie ponosząc zbyt wysokich kosztów, gwarantują to proste i sprawdzone rozwiązania konstrukcyjne, które zastosowaliśmy. Nowoczesny program funkcjonalny zapewni odpowiedni komfort zwierzętom i pozwoli na sprawną pracę z żywym inwentarzem.

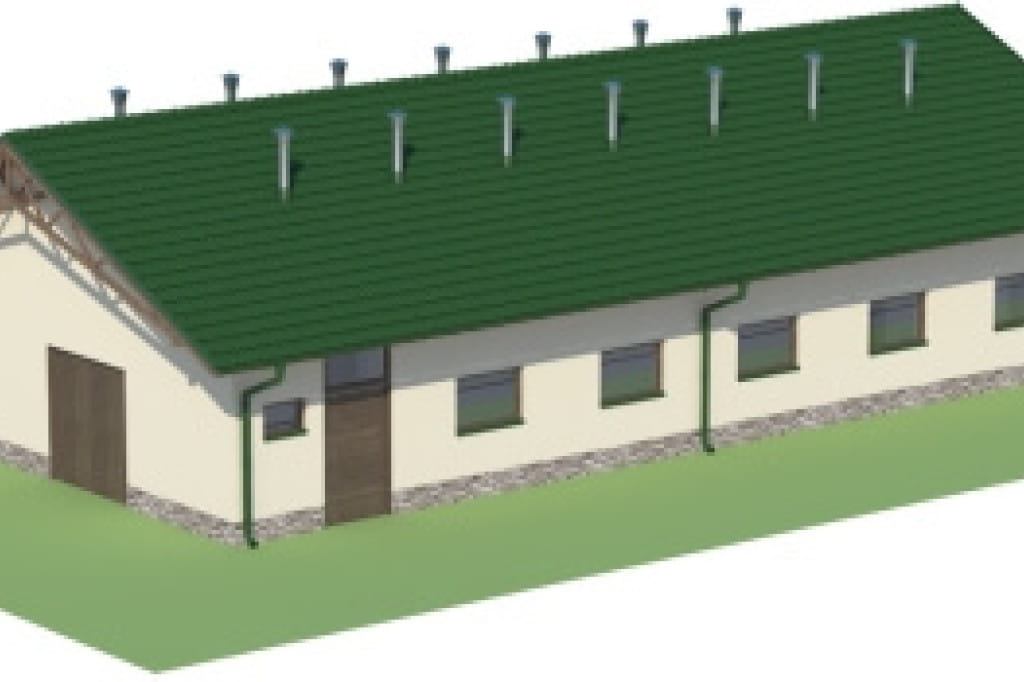

Model

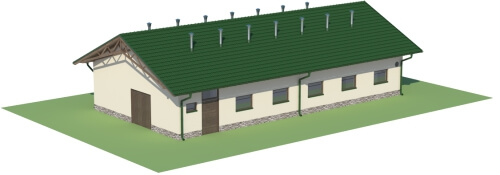

Projekt ZG-83 - model

Bryła budynku powstała na planie prostopadłościanu. Kryta jest dwuspadowym dachem o kącie nachylenia równym 25 stopni. Do budynku są trzy wejścia, a od strony elewacji frontowej i ogrodowej jest duża ilość przeszkleń zapewniających zwierzętom odpowiednią ilość dziennego światła. Do realizacji projektu potrzebna będzie działka o szerokości min. 18,4m.

Elewacje

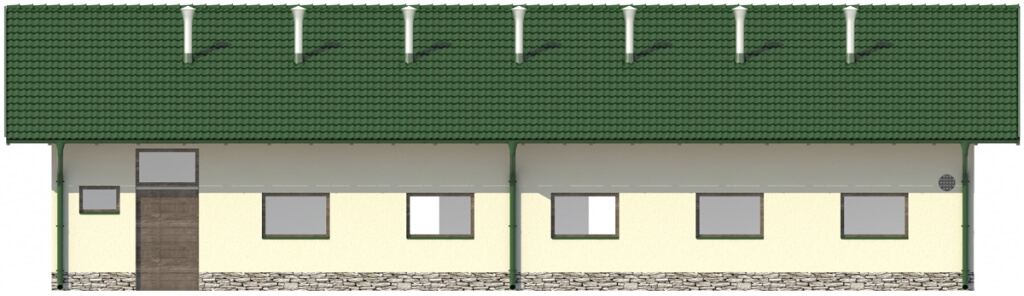

Projekt ZG-83 - elewacja

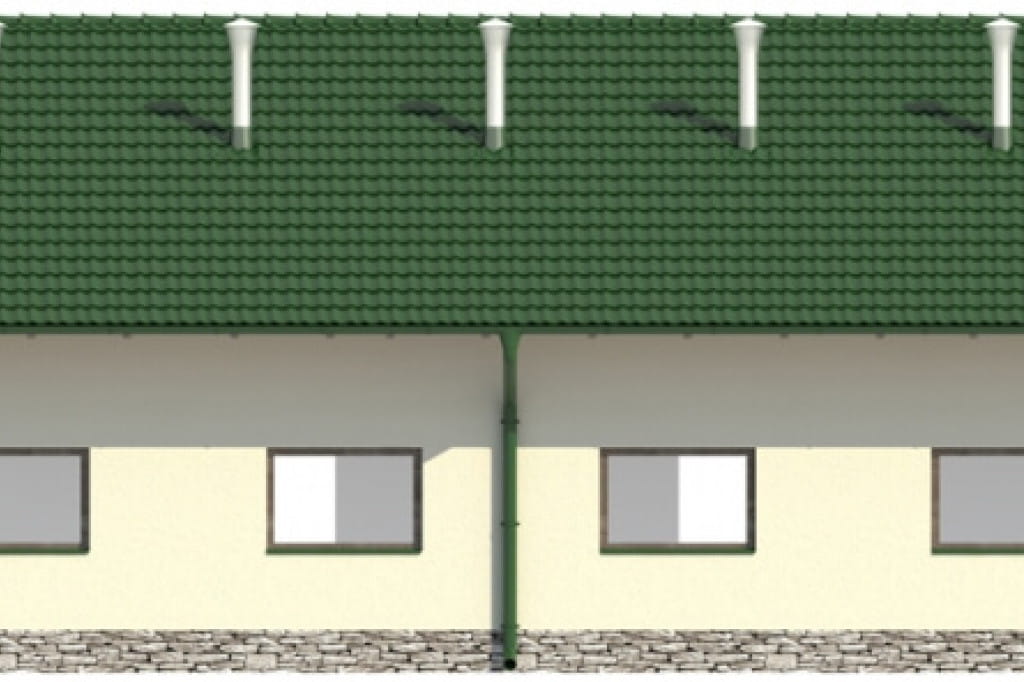

elewacja ogrodowa

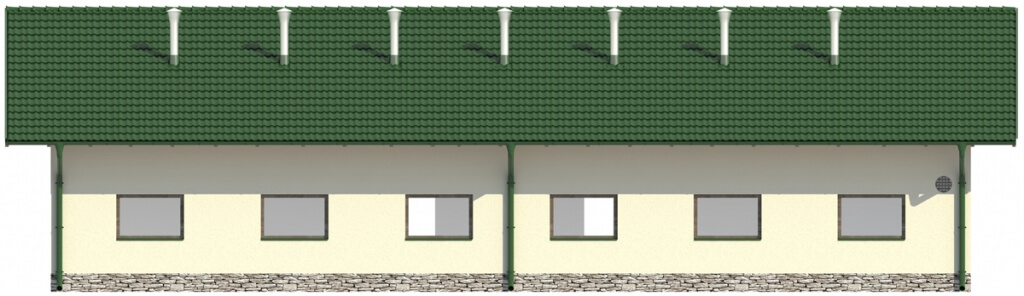

Projekt ZG-83 - elewacja

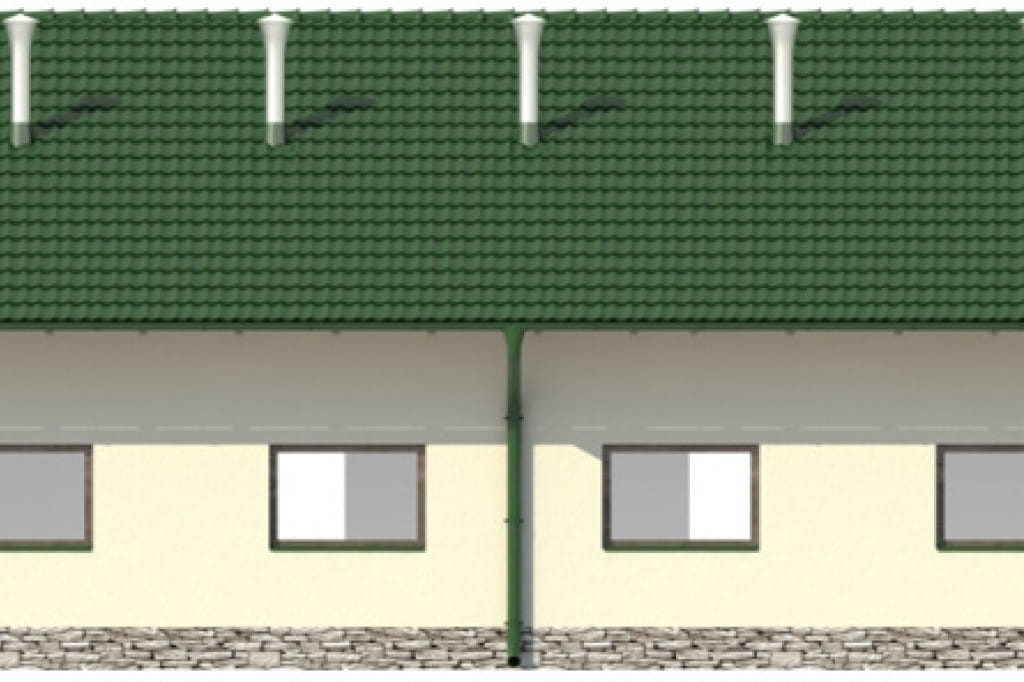

elewacja frontowa

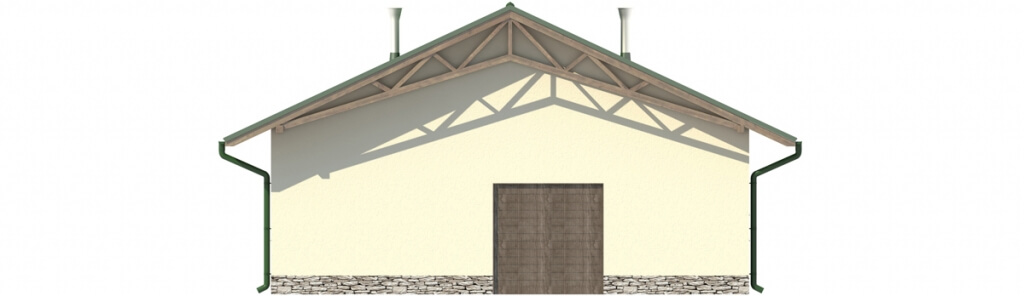

Projekt ZG-83 - elewacja

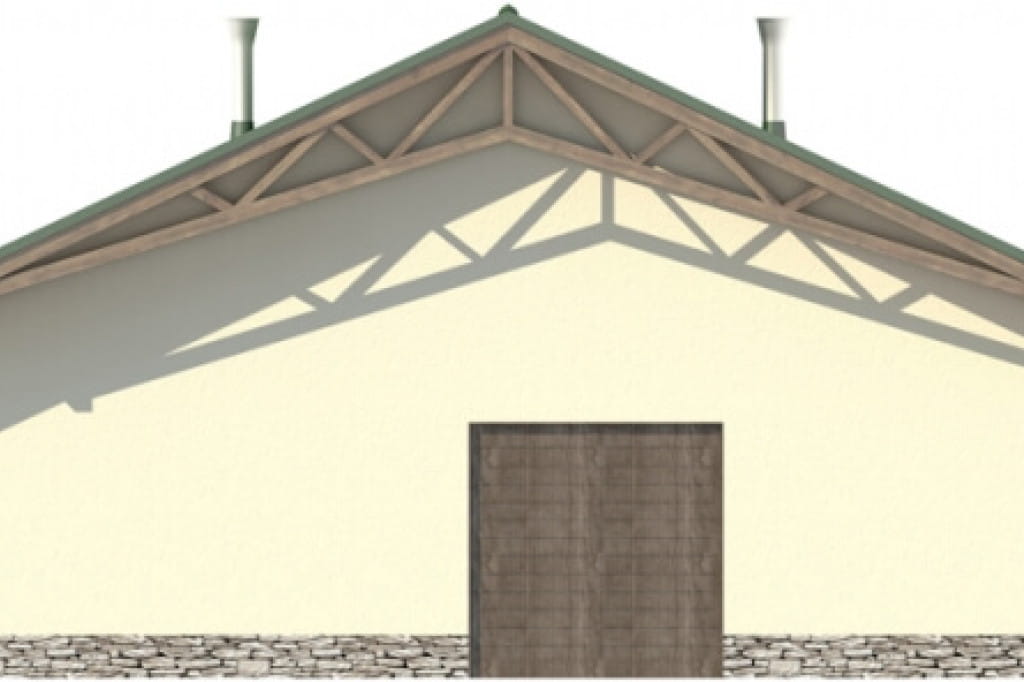

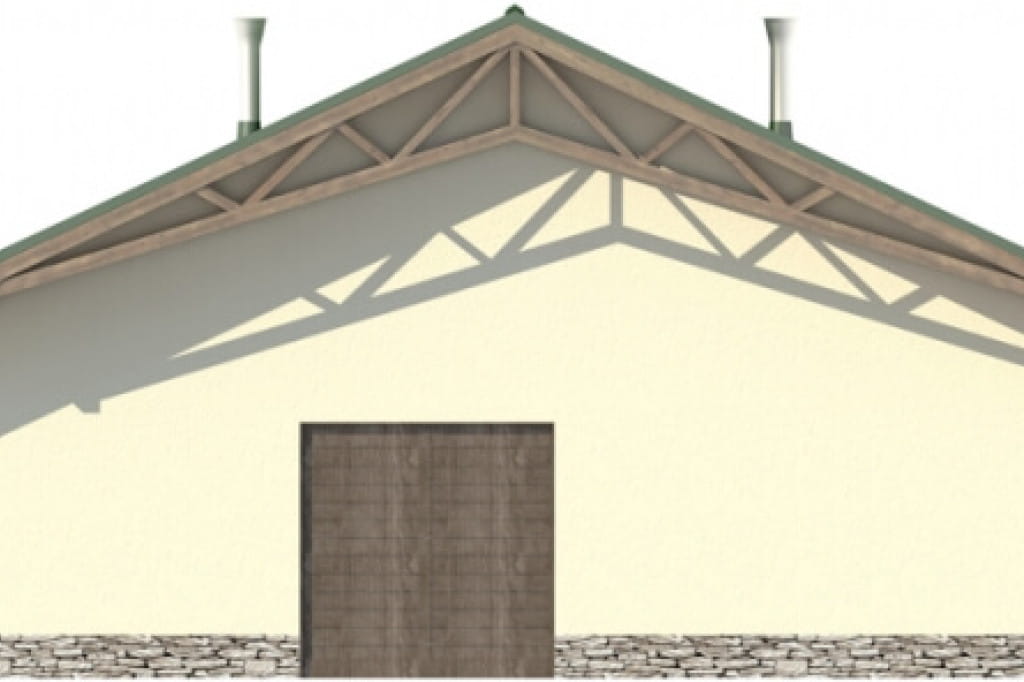

elewacja boczna

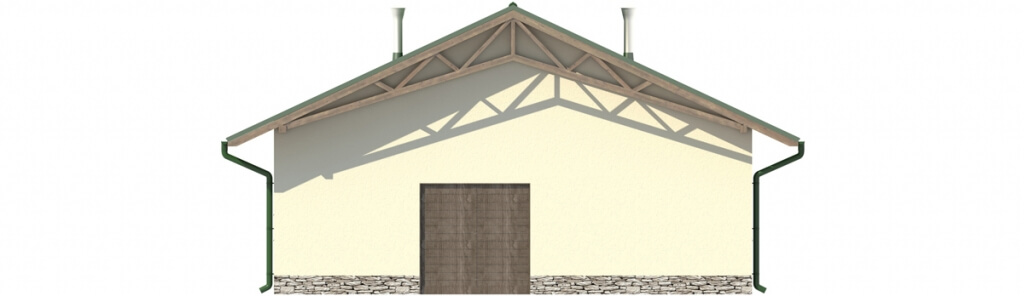

Projekt ZG-83 - elewacja
elewacja boczna

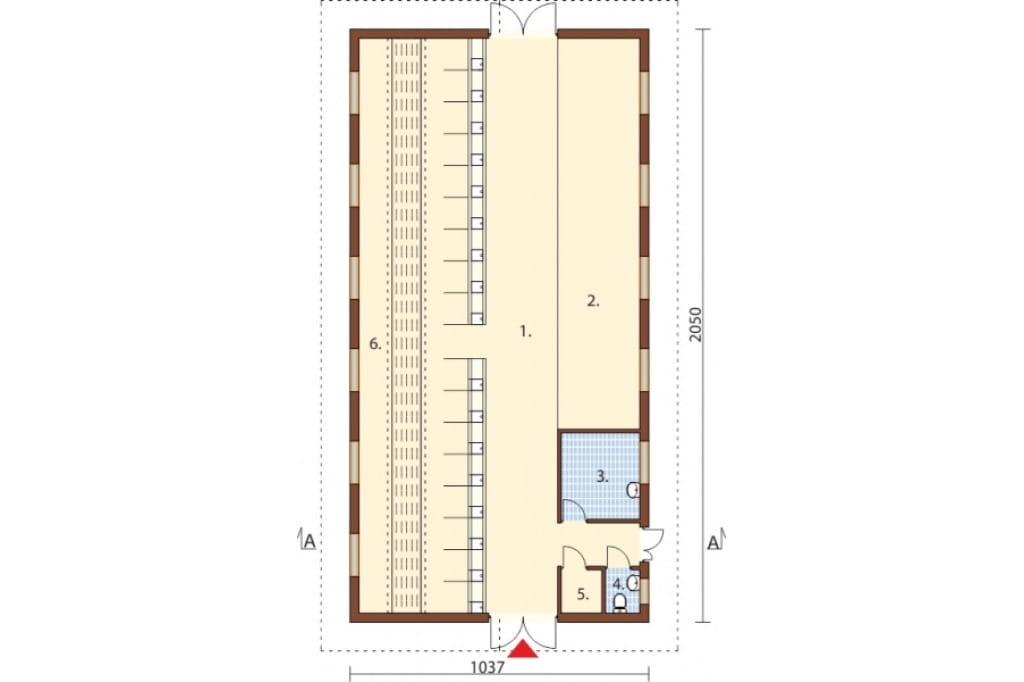

Rzut parteru

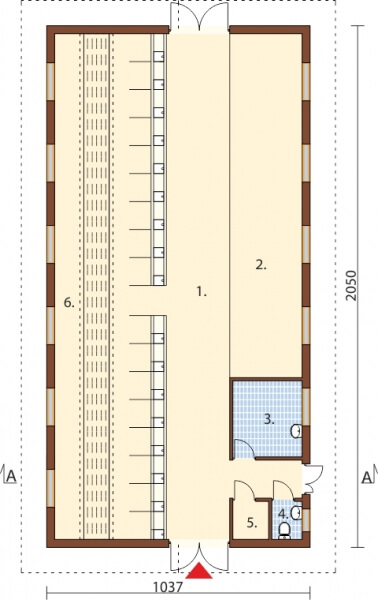

Projekt ZG-83 - rzut

1. Komunikacja

2. Przestrzeń dla cielaków

3. Skład mleka 8,2 m

4. WC 1,8 m

5. Pomieszczenie gospodarcze 2,9 m

6. Boksy dla krów

Program funkcjonalny ma siedemnaści boksów dla krów, wydzieloną przestrzeń dla cielaków, osobne pomieszczenie do składowania mleka, pomieszczenie gospodarcze i WC.

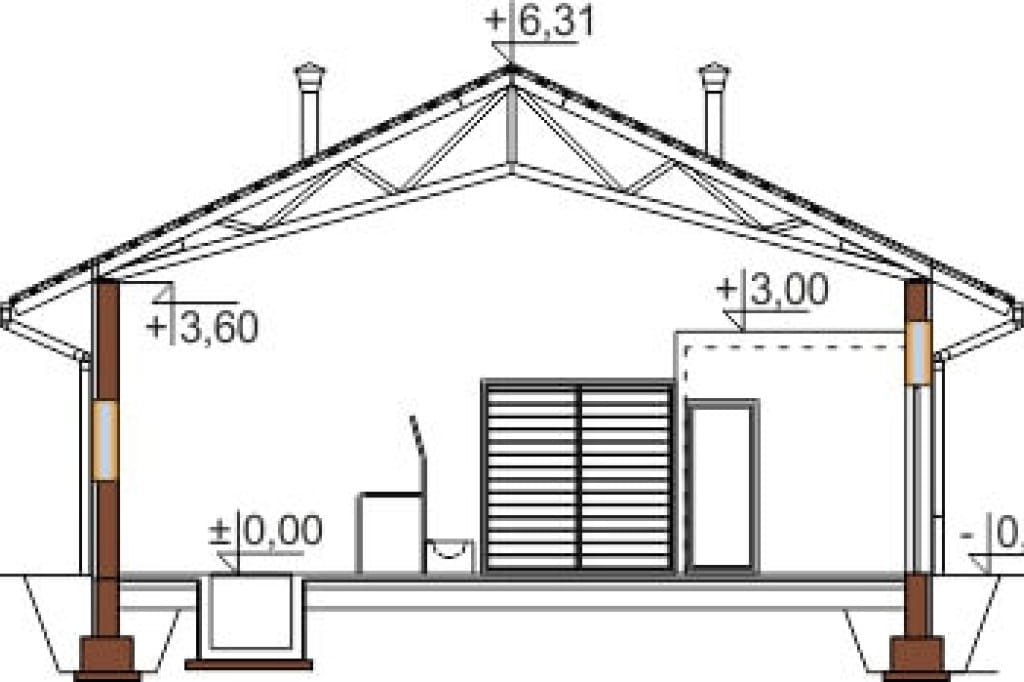

Przekrój

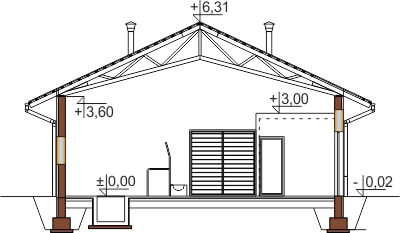

Projekt ZG-83 - przekrój

Projekt niedrogiej w budowie obory z siedemnastoma boksami dla krów i przestrzenią dla cieląt.

Projekt budynku pełniącego funkcję obory ZG-83, parterowy, niepodpiwniczony.

Technologia tradycyjna. Ściany zewnętrzne: pustak ceramiczny 25 cm, styropian 6 cm, tynk zewnętrzny. Więźba dachowa prefabrykowana z dźwigarów drewnianych. Kąt nachylenia dachu 25°. Budynek przystosowany do hodowli bezściółkowej. Zamiast kanału gnojowego można zastosować obornik odprowadzany hydraulicznie.
Pokrycia dachu: blacha dachówkowa
Program: budynek obory z 17 boksami dla krów, przestrzeń dla cielaków, WC, skład mleka, pomieszczenie gospodarcze

Powierzchnia zabudowy: 211.20 m²
Powierzchnia użytkowa: 192.00 m²
Kubatura: 1093.30 m³
Szerokość działki: 18.40 m
Ilość kondygnacji: 1
Liczba pomieszczeń: 6
Pokój na parterze: Nie
ZAWARTOŚĆ PROJEKTU:



Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: brak poddasza
Typ: gospodarcze, dla rolnika, projekt budynku gospodarczego, projekt obory, projekty budynków inwentarskich, projekt budynku inwentarskiego, inwentarskie
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Marek Lizak
