Budynek produkcyjno - usługowy (browar + sala konferencyjno - koncertowa + sklep)

6 400,00 zł

Tak niską cenę gwarantujemy do 10 września 2026

	W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >>
	Parametry projektu zobacz >>
	Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia
	Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >>
	Odbicie lustrzane projektu zobacz >>
	Koszty budowy zobacz >>
	Forum dotyczące tego projektu zobacz >>

Przejdź do opisu projektu i spaceru 3D

	Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >>
	Adaptacja i pozwolenie na budowę zobacz >>
	Jeśli masz pytanie napisz >>

Napisz jeśli masz pytanie

Co Ci ułatwiłoby podjęcie decyzji o zakupie tego projektu? Zadzwoń 602629577 lub napisz kb@kbprojekt.pl

Prezentacja projektu

Opis projektu

Powierzchnia użytkowa: 1 117,50 m². Projekt budynku produkcyjno - usługowego (Browar + sala konferencyjno - koncertowa z dwoma antresolami + sklep). Budynek piętrowy z poddaszem / antresolą, niepodpiwniczony. Na trzypoziomowej sali konferencyjno - koncertowej można organizować przyjęcia dla około 200 osób. W części produkcyjnej: produkcja piwa rzemieślniczego. W części sklepowej sprzedaż piwa i innych artykułów regionalnych.

Projekt K-46 to jeden z naszych dużych wielofunkcyjnych projektów komercyjnych. Zaprojektowaliśmy go jako budynek produkcyjno-usługowy, w którym docelowo ma być prowadzona działalność związana z ważeniem piwa. Doskonale nadaje się on na siedzibę i miejsce produkcji dla np. lokalnego browaru. Wielką zaletą K-46 jest fakt, że posiada on bogate zaplecze usługowe, w którym jest duża trzy poziomowa sala konferencyjno-koncertowa, w której można organizować przyjęcia nawet na 200 osób. Architektura projektu jest prosta i elegancka. Bryłę przykryliśmy dwuspadowym dachem, a w elewacjach dodaliśmy detale nadające mu reprezentacyjny wygląd.

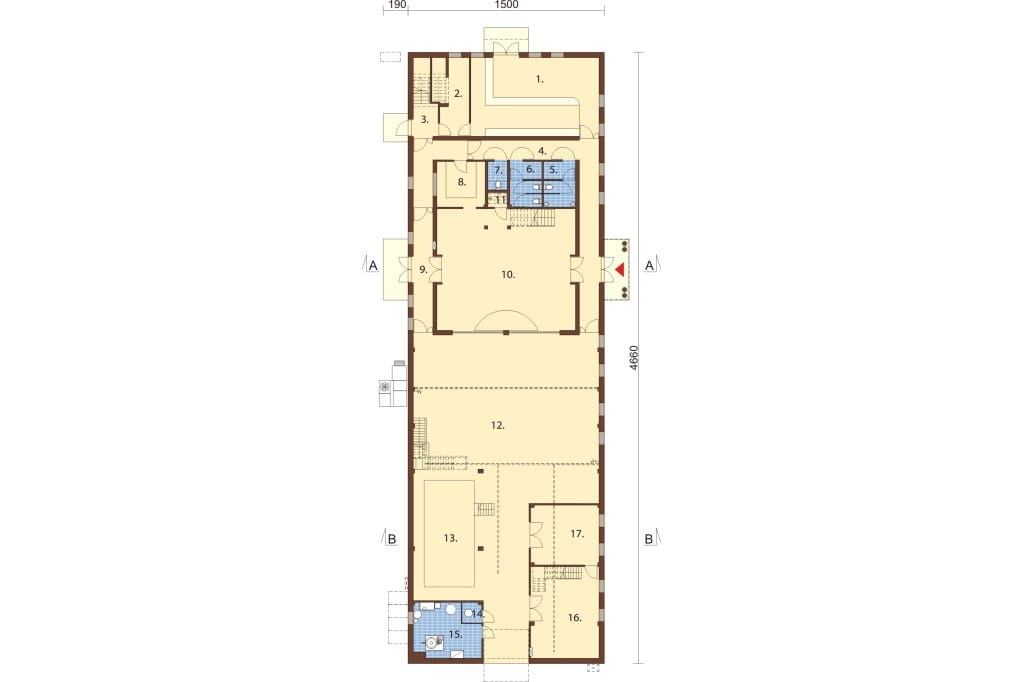

Rzut parteru

Powiększ rzut

Parter: 611,8 m²

Część sklepowa: 81,1 m²

1. Sklep 58,8 m²2. Magazyn 13,0 m²3. Klatka schodowa 9,3 m²

Część konferencyjno - koncertowa: 188,1 m²

4. Korytarz 45,9 m²5. WC męski 8,2 m²6. WC damski 8,2 m²7. WC dla niepełnosprawnych 3,3 m²8. Zaplecze sali 12,9 m²9. Korytarz 13,9 m²10. Sala widowiskowa 93,9 m²11. Pomieszczenie porządkowe 1,8 m²

Część produkcyjna (browar): 342,6 m²

12. Fermentacja 207,5 m²13. Warzelnia 53,3 m²14. Pom. techniczne 2,3 m²15. Kotłownia 19,4 m²16. Magazyn produktów gotowych 36,3 m²17. Butelkowanie 23,8 m²

Parter podzielony jest na trzy części. Najwięcej powierzchni użytkowej zajmuje oczywiście hala produkcyjna (browar). Druga pod względem metrażu jest część konferencyjno - koncertowa, gdzie mamy sale widowiskową o powierzchni 93,9 m². Trzecią część stanowi część sklepowa, gdzie można prowadzić sprzedaż produktów z browaru.

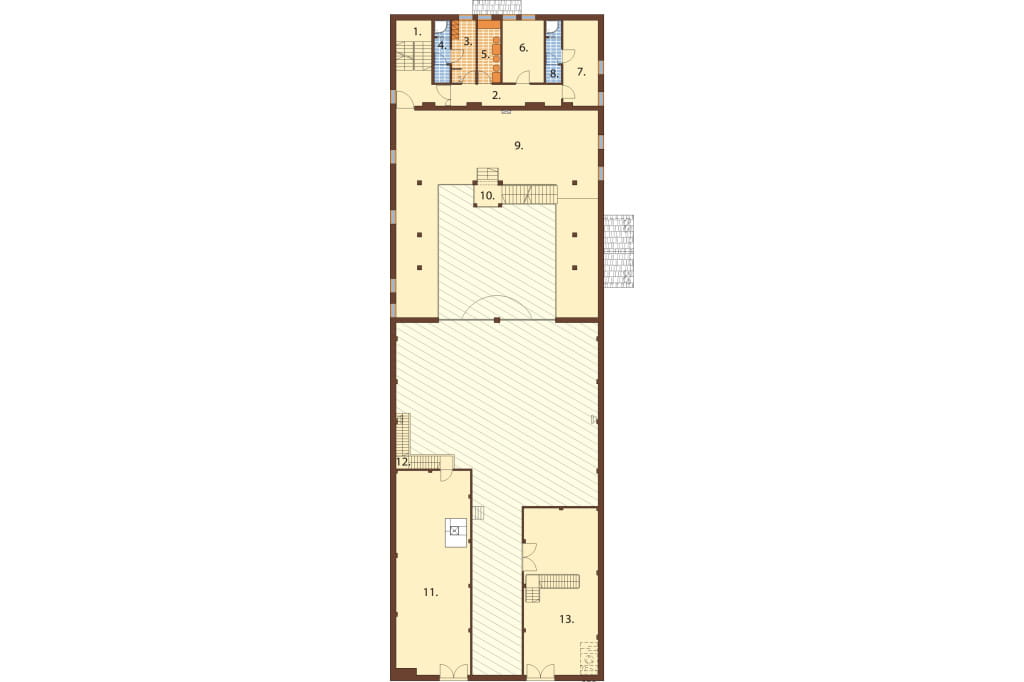

Rzut pierwszego piętra

Powiększ rzut

I piętro: 354,8 m²

Część biurowo - zapleczowa: 76,4 m²

1. Klatka schodowa 14,3 m²2. Korytarz 11,0 m²3. Pomieszczenie socjalne 7,4 m²4. WC + natrysk 4,6 m²5. Pokój śniadań 7,1 m²6. Biuro 12,8 m²7. Biuro 14,6 m²8. WC + natrysk 4,6 m²

Część konferencyjno - koncertowa: 127,5 m²

9. I Antresola 127,5 m²

Część produkcyjna (browar): 150,9 m²

10. Schody 8,7 m²11. Magazyn słodu 74,3 m²12. Schody 6,3 m²13. Magazyn opakowań + schody 61,6 m²

Na pierwszym piętrze zaprojektowaliśmy część produkcyjną, głównie magazyny, zaplecze biurowe oraz efektowną antresolę dla sali konferencyjno - koncertowej.

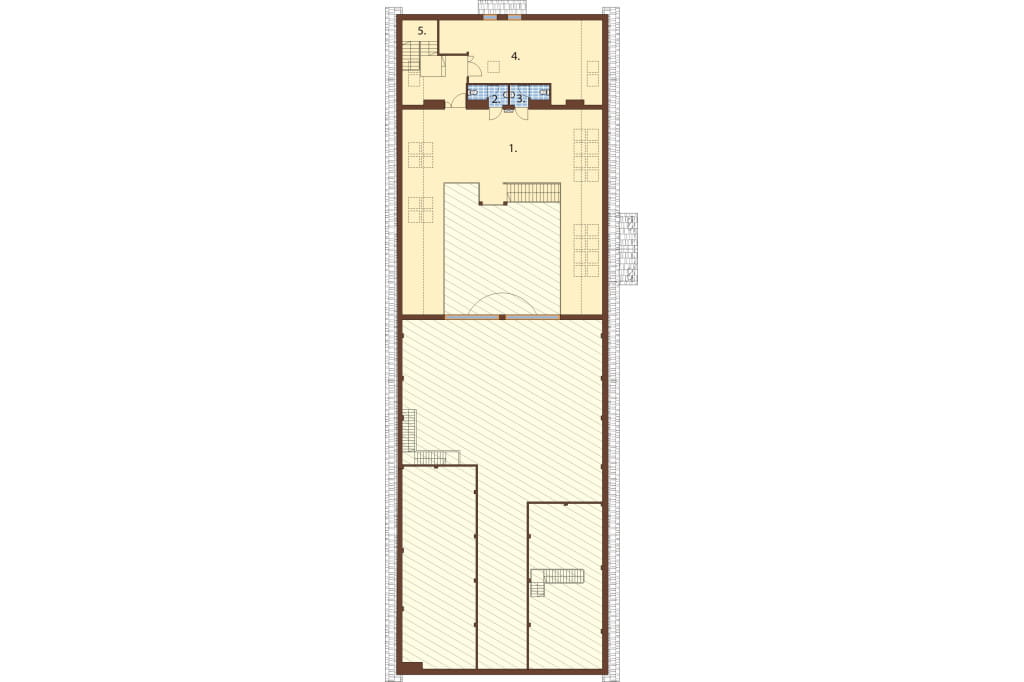

Rzut antresoli

Powiększ rzut

Antresola: 150,9 m²

Część konferencyjno - koncertowa: 95,1 m²

1. II Antresola 88,3 m²2. WC 3,4 m²3. WC 3,4 m²

Część magazynowa: 55,8 m²

4. Magazyn 40,9 m²5. Klatka schodowa 14,9 m²

Poddasze zaprojektowaliśmy jako przestrzeń, gdzie jest magazyn oraz II poziom antresoli sali konferencyjno - koncertowej.

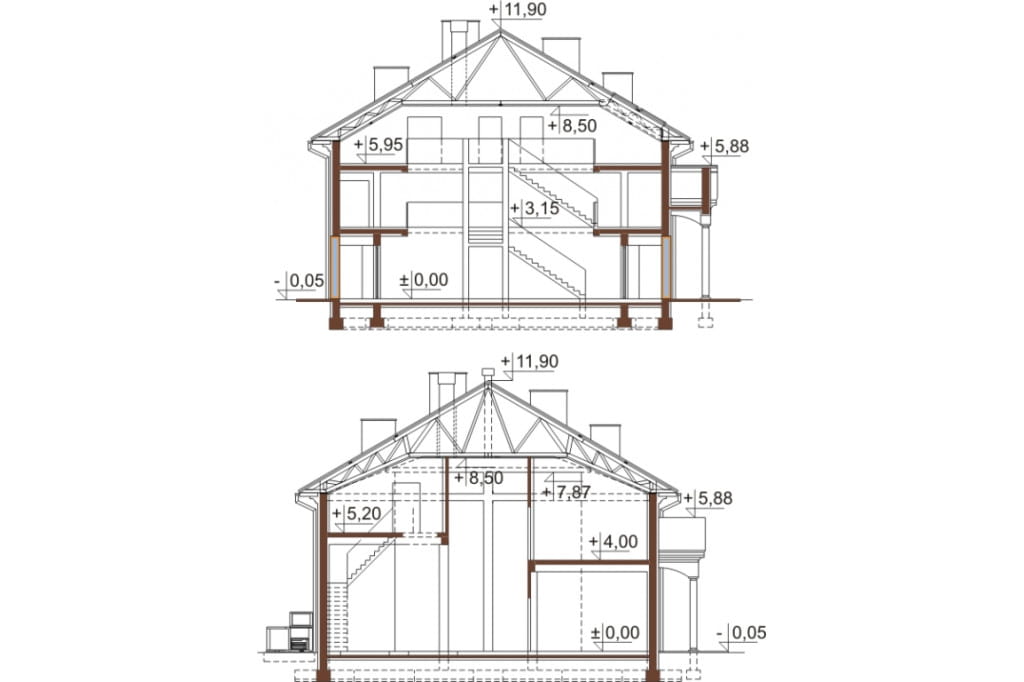

Przekrój

A-A

Projekt K-46 to multifunkcjonalny projekt. Budynek ma część produkcyjną, oraz usługowo biurową. Doskonale nadaje się na siedzibę lokalnego browaru.

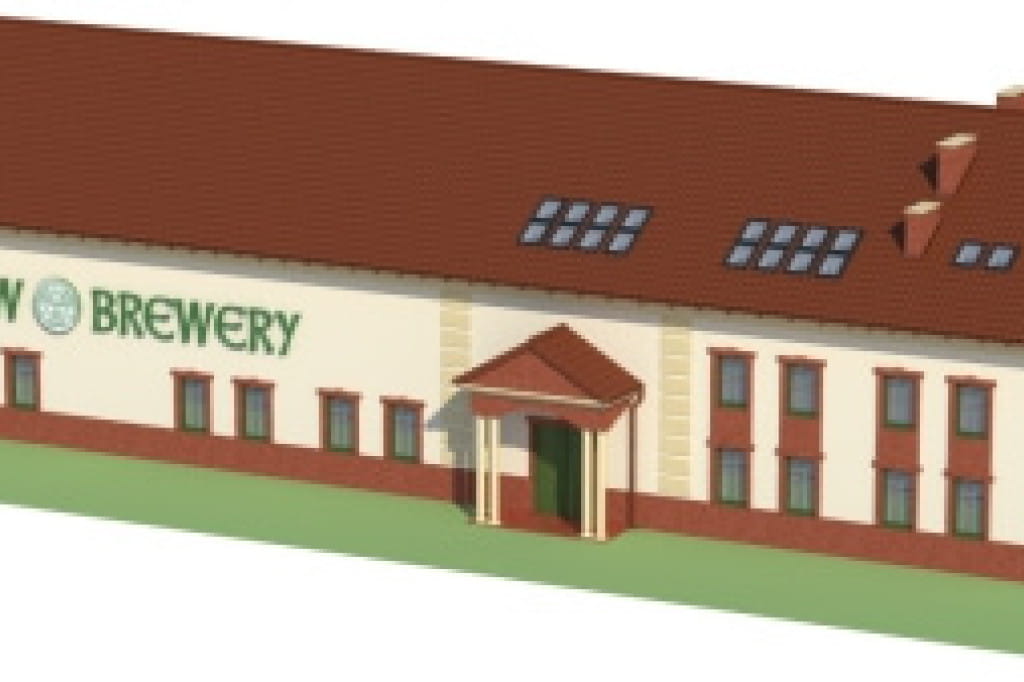

Model

Bryła budynku na planie prostokąta jest bardzo prosta, dzięki czemu mogliśmy go przykryć dwuspadowym dachem. Obniży to koszty budowy i sprawi, że budynek będzie łatwiejszy w realizacji. W części budynku przeznaczonej na część biurowo-konferencyjną zastosowaliśmy większą liczbę przeszkleń, dzięki czemu najważniejsze pomieszczenia są doskonale doświetlone. Wjazd do części produkcyjnej umiejscowiliśmy w elewacji bocznej.

Elewacje

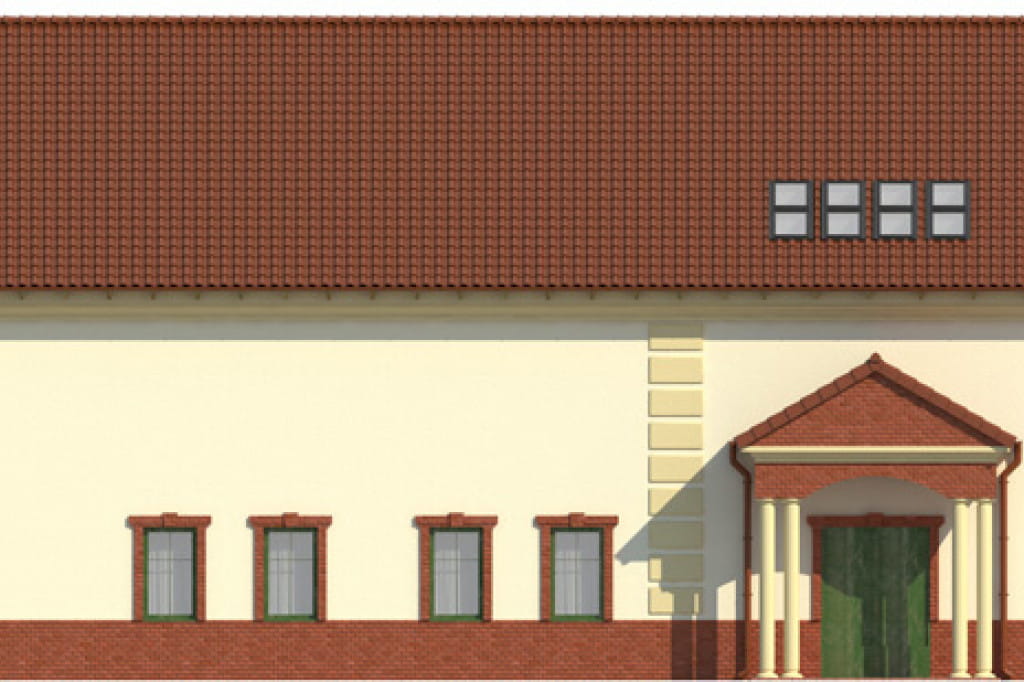

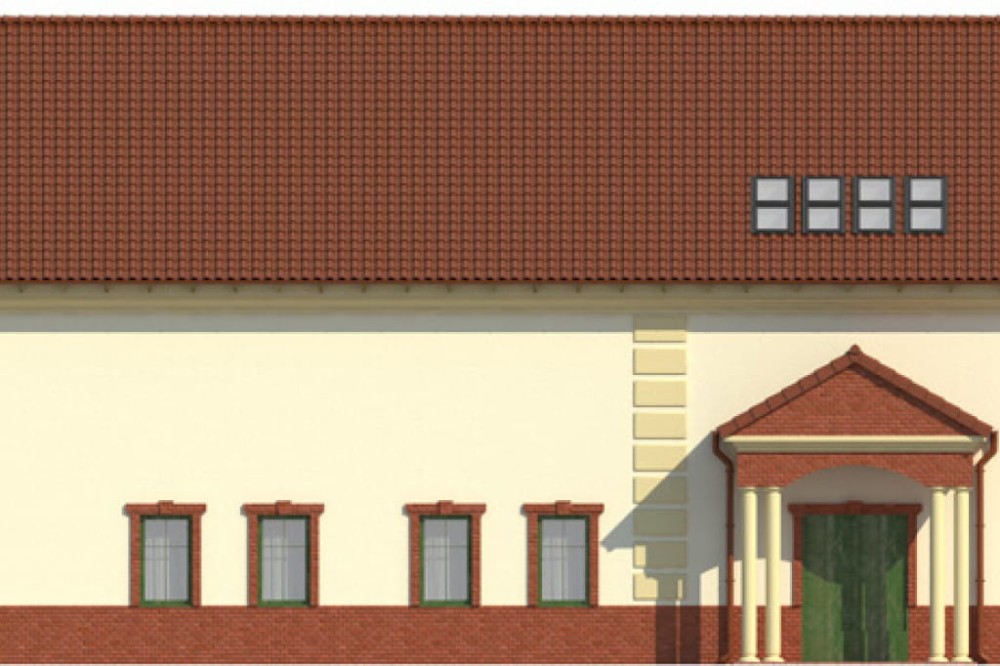

Elewacja frontowa

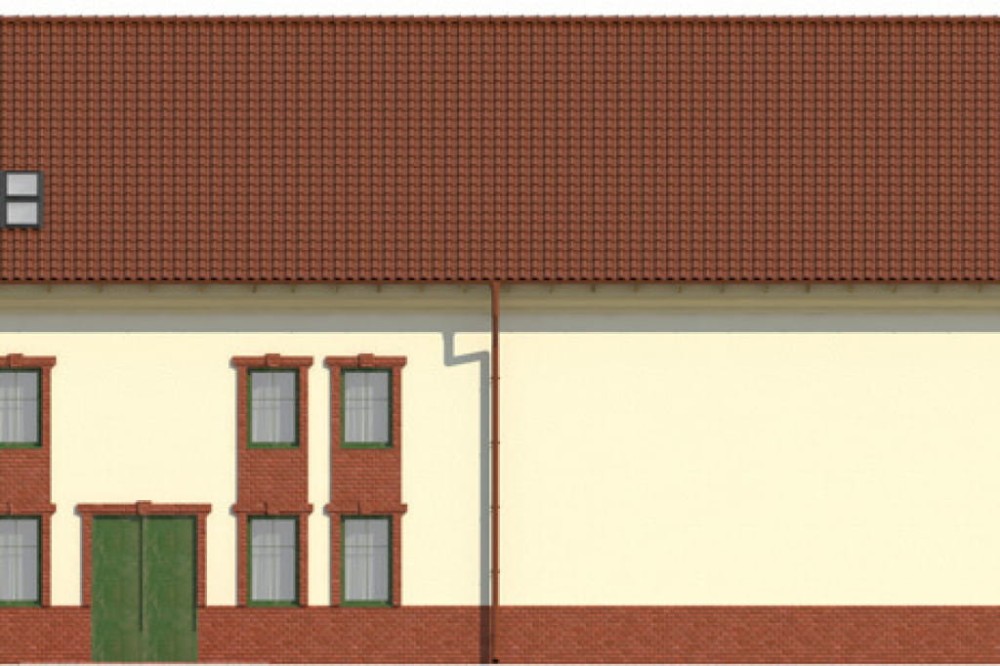

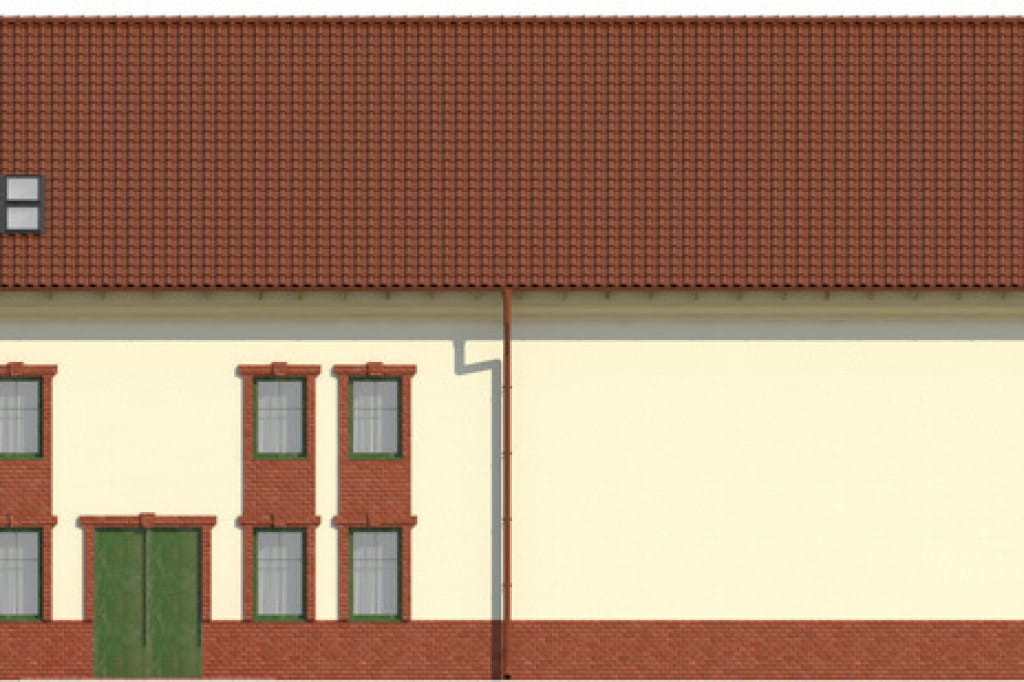

Elewacja ogrodowa

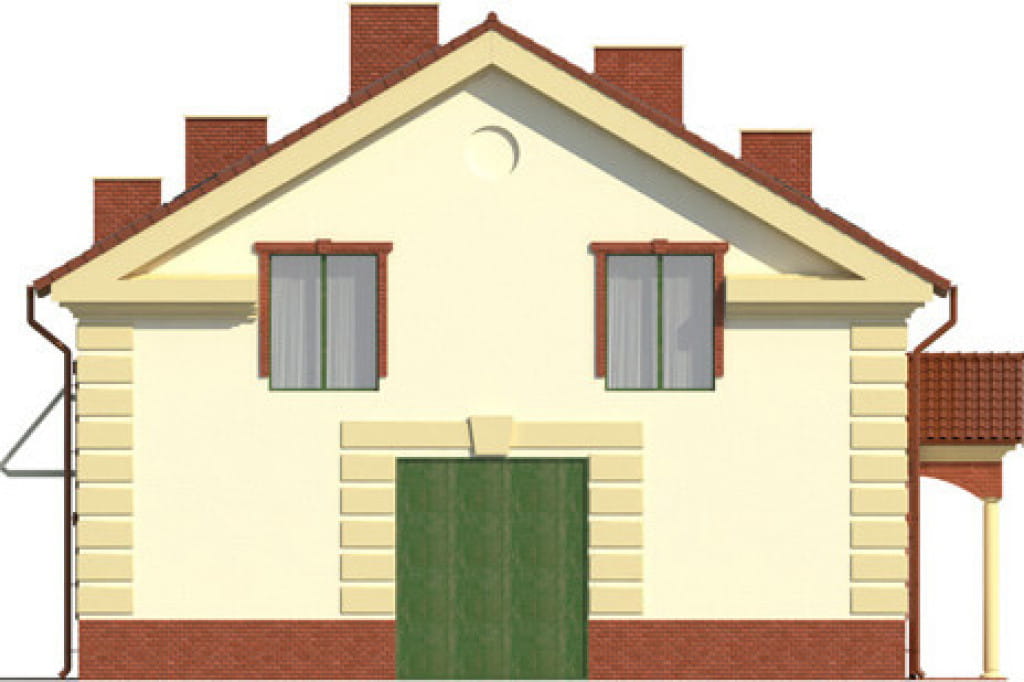

Elewacja lewa

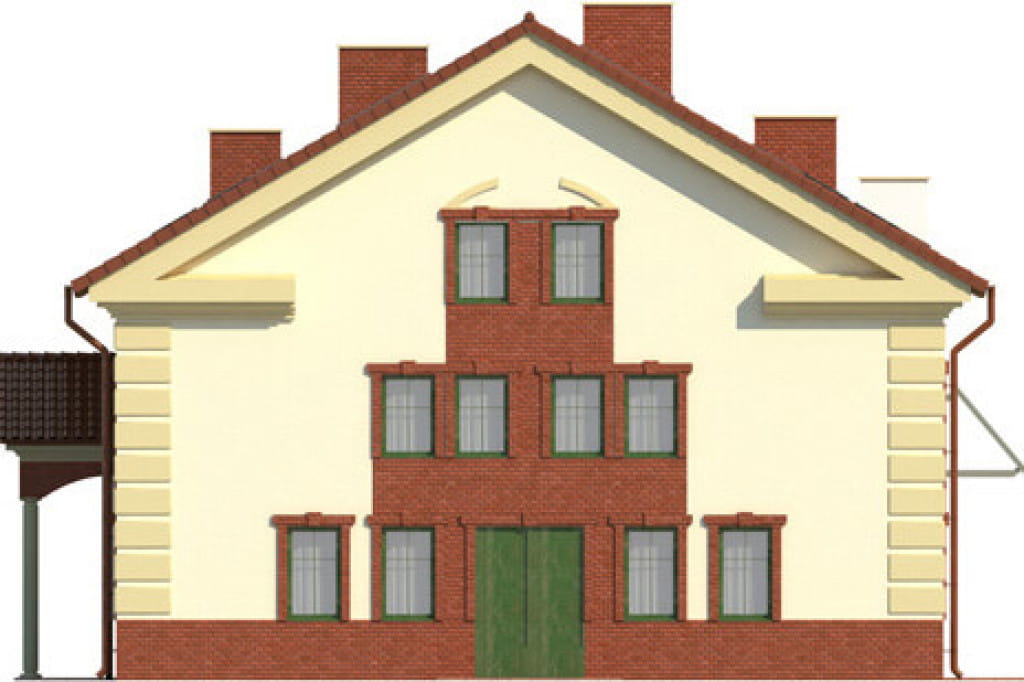

Elewacja prawa

Informacje podstawowe

Technologia: tradycyjna

Materiały ścian zewnętrznych: pustak SUPOREX 30 cm, styropian 15 cm, tynk zewnętrzny

Konstrukcja nośna: układ - ryglowo słupowy żelbetowy

Stropy: żelbetowe

Kąt nachylenia dachu: 30°

Więźba dachowa: prefabrykowana drewniana z dźwigarów dachowych kratownicowych łączonych za pomoc a płytek kolczastych firmy MITEK

Ogrzewanie: sala konferencyjno - koncertowa ogrzewana, chłodzona i wentylowana z centrali wentylacyjnej Lennox umiejscowionej poza budynkiem. Część produkcyjna ogrzewana i wentylowana za pomocą jednostek grzewczo wentylacyjnych nadmuchowych. Wentylacja wywiewna mechaniczna w dachu. Pozostała część budynku jak i c.w.u ogrzewana z pieca gazowego kondensacyjnego w kotłowni. Podgrzewanie c.w.u wspomagane przez 4 kolektory słoneczne.

Program:
Część produkcyjna: fermentacja, warzelnia, magazyn produktów gotowych, butelkowanie, magazyn słodu, magazyn opakowań, kotłownia gazowa.
Część konferencyjno - koncertowa: trzypoziomowa sala konferencyjno - koncertowa dla około 200 osób, zaplecze sanitarne, socjalne, magazynowe, biurowe.
Część sklepowa: sklep z piwem rzemieślniczym i artykułami regionalnymi.

Koszty budowy sprawdź >>

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk

Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.

Zawartość projektu sprawdź szczegóły >>

Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:

projekt architektoniczny
projekt konstrukcyjny
projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz (propan - butan), wentylacja mechaniczna nawiewno - wywiewna oraz oddymianie sali z antresolami, wentylacja mechaniczna hali produkcyjnej, hydranty p.poż, instalacja solarna)
projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłącznik prądu, awaryjne oświetlenie ewakuacyjne)
projekt prefabrykowanej kratownicowej więźby dachowej
zgoda na zmiany w projekcie

Co Ci ułatwiłoby podjęcie decyzji o zakupie tego projektu? Zadzwoń 602629577 lub napisz kb@kbprojekt.pl

Ogólne kategorie, do których należy ten projekt

Powierzchnia użytkowa (m²) 1000 - 2000
Powierzchnia zabudowy (m²) 500 - 1000
Kąt nachylenia dachu (°) 25 - 30
Szerokość działki/krótszy bok (m) 20 - 25
Długość działki/dłuższy bok (m) pow. 50
Wysokość budynku (m) 10 - 12

Podstawowe parametry projektu

Powierzchnia użytkowa (m²) 1117.50
Powierzchnia zabudowy (m²) 699.00
Szerokość budynku/krótszy bok (m) 15
Długość budynku/dłuższy bok (m) 46.6
Wysokość budynku (m) 11.95
Szerokość działki/krótszy bok (m) 23.00
Długość działki/dłuższy bok (m) 54.60
Kąt nachylenia dachu (°) 30
Rodzaj dachu dwuspadowy
Piwnica bez podpiwniczenia
Garaż bez garażu
Poddasze antresola

Uzupełniające parametry projektu

Rodzaj technologii* tradycyjna
Fundamenty ława fundamentowa
Strop w budynku* żelbetowy
Układ dachu kalenicowy
Pokrycie dachu* blachodachówka
Kubatura (m³) 5326.40
Liczba kondygnacji 3
Rodzaj ogrzewania gazowe
Wentylacja* mechaniczna
Liczba pomieszczeń 35

Dodatkowe parametry projektu

Winda w budynku nie
Przystosowany dla osób niepełnosprawnych tak
Garaż podziemny nie
Pomieszczenie socjalne tak

* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.

Projekty domów można również przeglądać analizując zestawienia rzutów parterów kliknij tutaj >>

Pakiet bezpłatnych dodatków zawiera:

10 stylowych projektów ogrodzeń
10 projektów śmietników
5 projektów grilli z funkcją rusztu, kominka i wędzarni
6 projektów oczek wodnych
6 projektów altan
4 projekty huśtawek ogrodowych
4 projekty bud dla psów
4 projekty szamb o poj. 21,6 m³ / 14,6 m³ / 10 m³ i 6,4 m³
2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
projekt przydomowej elektrowni wiatrowej
schemat instalacji fotowoltaicznej
projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
zgoda na wszelkie zmiany i adaptacje
