Projekt

Restauracja, Dom weselny
Kod: K-24 B
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06
PN - PT po 16: 602 62 95 77
SB - ND od 8 do 22: 602 62 95 77
KOSZTORYS
PROJEKTU DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA PROJEKTU 12 000 PLN KUP
PROJEKT

Projekt budynku gastronomicznego, doskonałego do pełnienia funkcji domu weselnego, który doskonale sprawdzi się w terenie wiejskim, dzięki zaprojektowaniu dwuspadowego dachu. Specjalna słupowa konstrukcja we wnętrzu otworzyła przestrzeń, która jest znakomicie rozświetlona i niezwykle przestronna. Zaprojektowanie antresoli umożliwiło wykorzystanie części poddasza oraz wertykalne otwarcie strefy parteru. Dodatkowym atutem projektu jest możliwość adaptacji go na kilka różnych sposobów. Dzięki elastycznemu wnętrzu może on bowiem służyć zarówno jako restauracja, jak również dom weselny, sklep lub biuro.

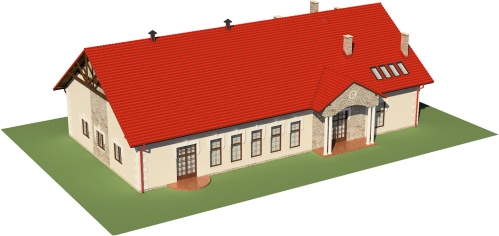

Model

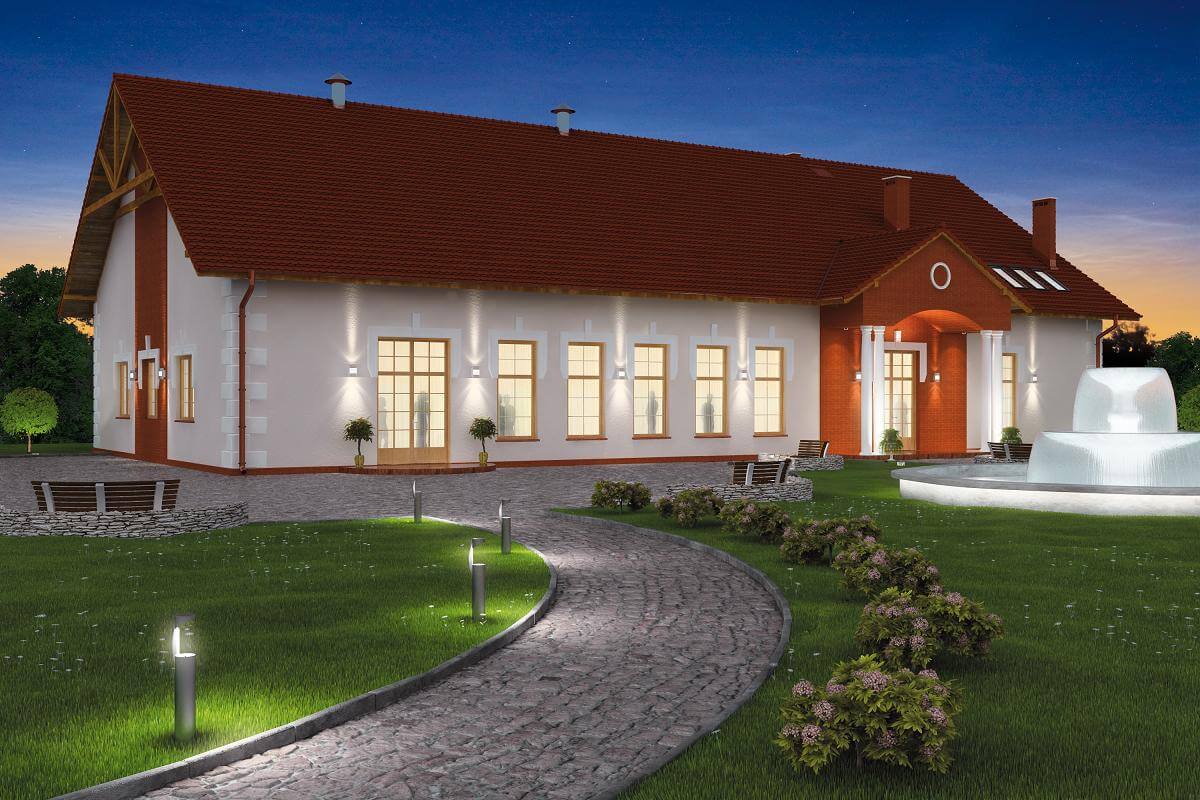

Projekt K-24 B - model

Strefa zewnętrzna budynku doskonale wpisze się swoim stylem w otoczenie, dzięki niekrzykliwemu charakterowi i dwuspadowemu dachowi. Wnętrze, pomimo bardzo prostego kształtu ścian doskonale sprawdzi się zarówno pod względem funkcjonalnym, jak i organizacyjnym. Zadaszone wejście do budynku zostało wsparte czterema kolumienkami i świetnie chroni przed deszczem lub śniegiem. Urok strefy zewnętrznej może zostać podkreślony przez grę kolorów, dzięki odpowiednio zaprojektowanemu oświetleniu.

Elewacje



Projekt K-24 B - elewacja

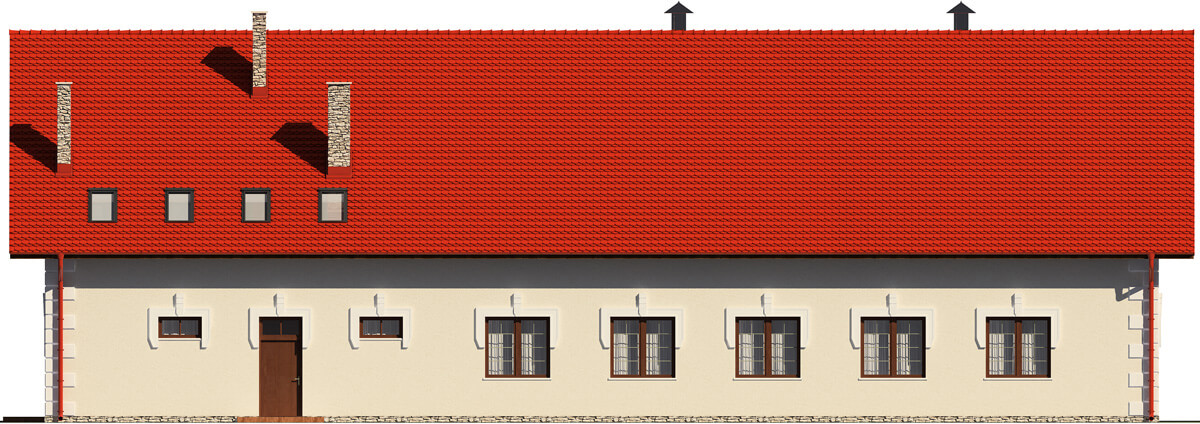

elewacja ogrodowa
Projekt K-24 B - elewacja

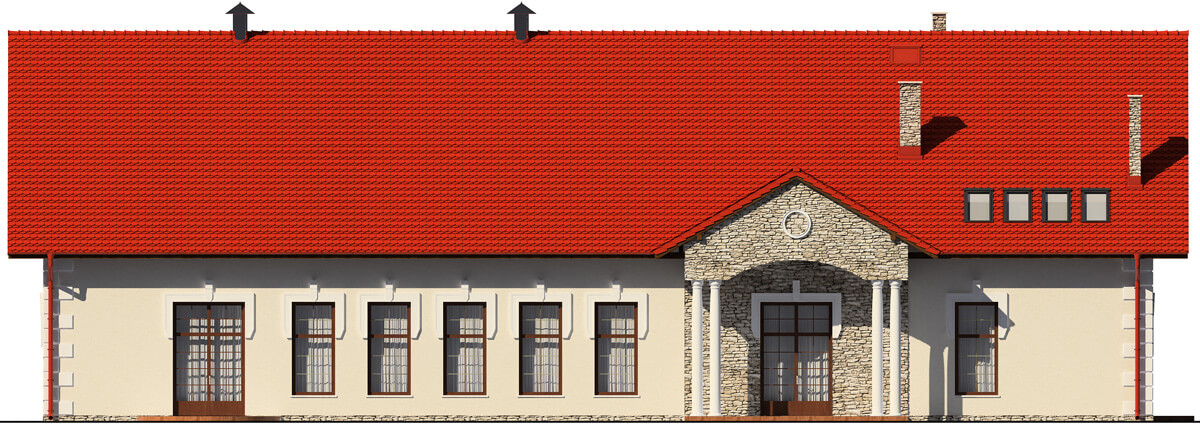

elewacja frontowa
Projekt K-24 B - elewacja

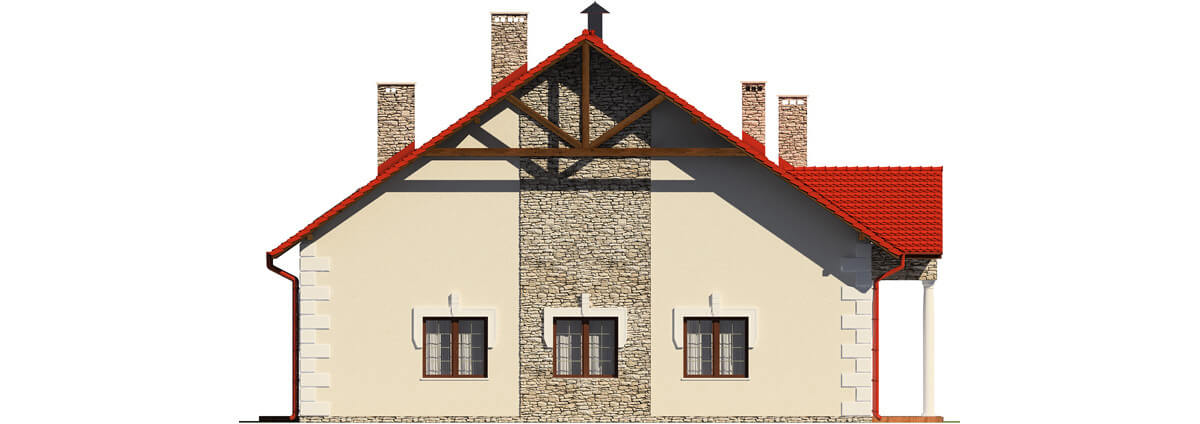

elewacja boczna
Projekt K-24 B - elewacja

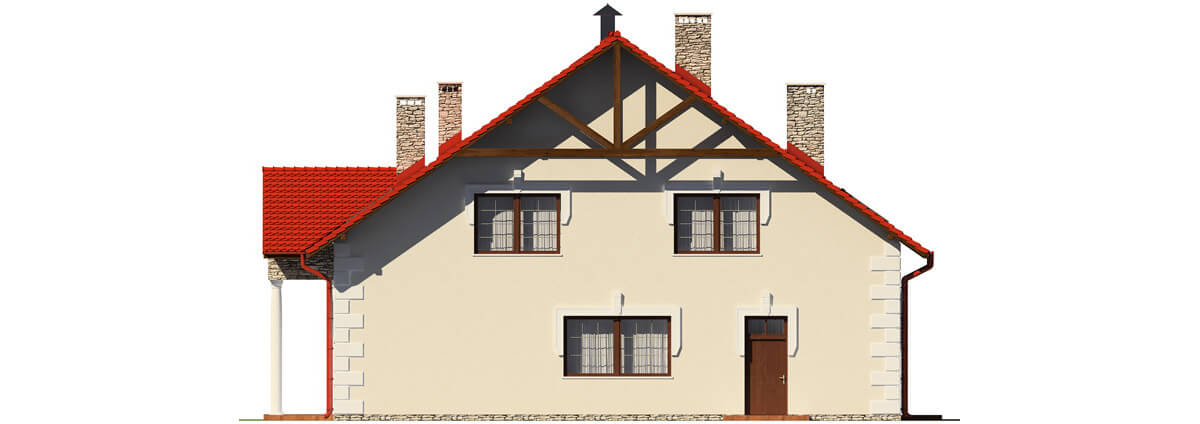

elewacja boczna

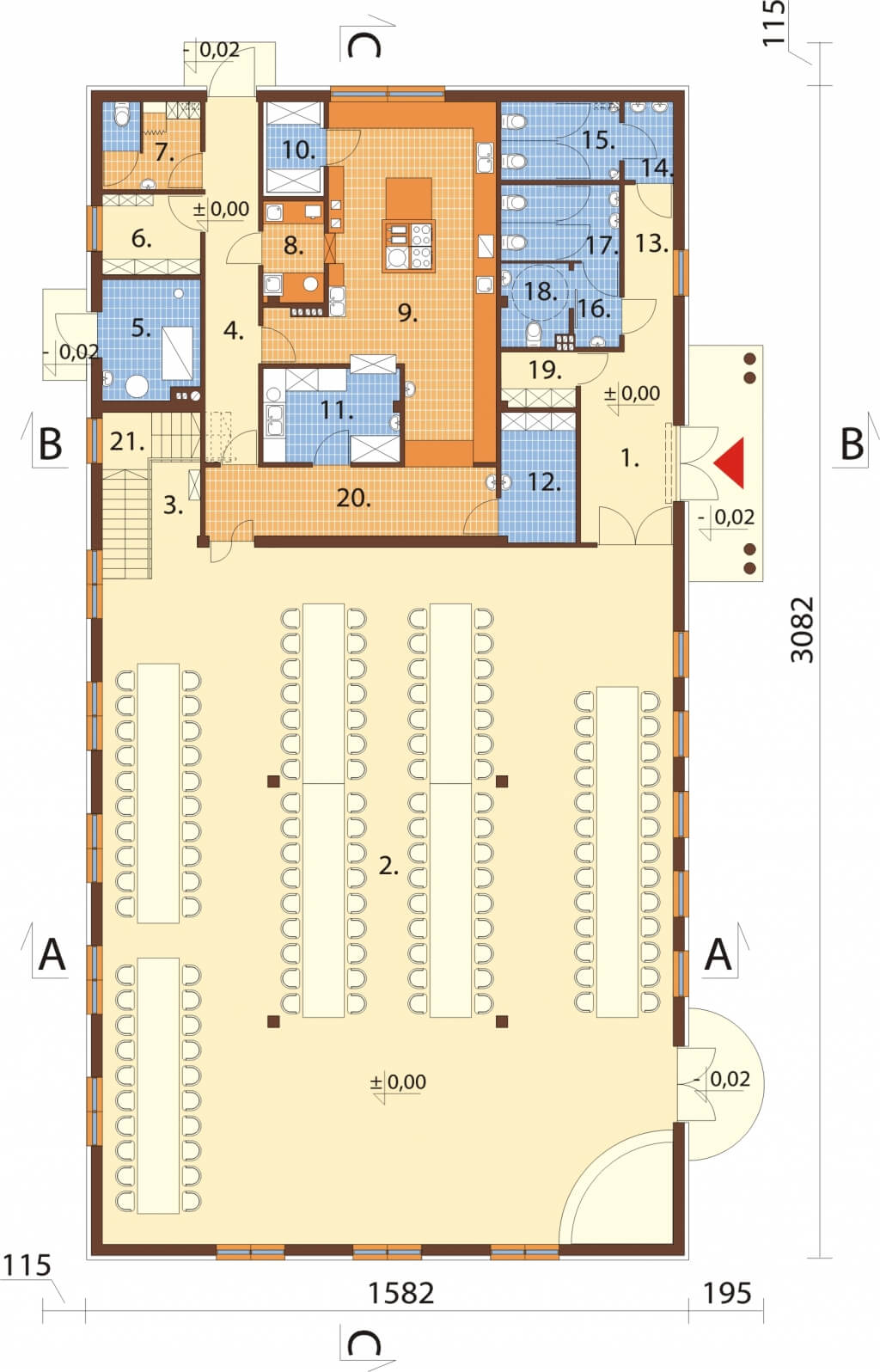

Rzut parteru



Projekt K-24 B - rzut

PARTER: 436,25 / 440,87

1. Hall 12,22 m2
2. Sala bankietowa 273,08 m2
3. Schowek 3,88 / 8,51 m2
4. Korytarz 13,28 m2
5. Kotłownia 7,95 m2
6. Magazyn 5,47 m2
7. Pomieszczenie socjalne 5,82 m2
8. Obróbka jaj i warzyw 4,21 m2
9. Kuchnia 39,00 m2
10. Chłodnia 3,47 m2
11. Zmywalnia 8,83 m2
12. Pomieszczenie gospodarcze 6,54 m2
13. Korytarz 5,66 m2
14. Przedsionek 2,66 m2
15. WC męski 6,42 m2
16. Przedsionek 2,67 m2
17. WC damski 6,24 m2
18. WC damski i dla niepełnosprawnych 3,77 m2
19. Magazyn 2,88 m2
20. Rozdzielnia kelnerska 13,84 m2
21. Schody 8,36 m2

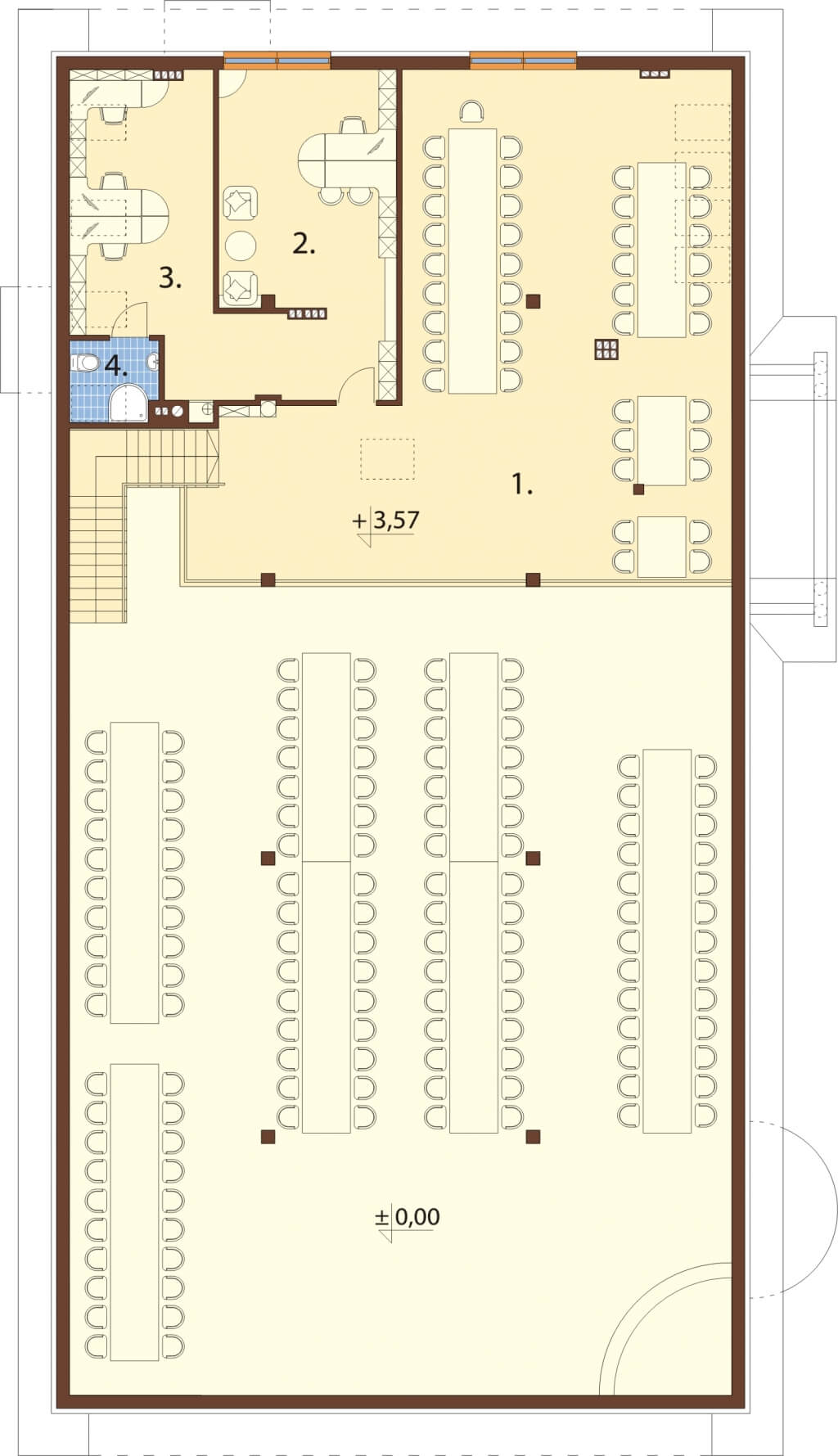

Rzut poddasza



Projekt K-24 B - rzut

PODDASZE: 149,05 / 162,63 m2

1. Antresola 95,58 / 103,66 m2
2. Pomieszczenie biurowe 25,92 m2
3. Pomieszczenie biurowe 25,20 / 29,40 m2
4. Łazienka 2,35 / 3,65 m2

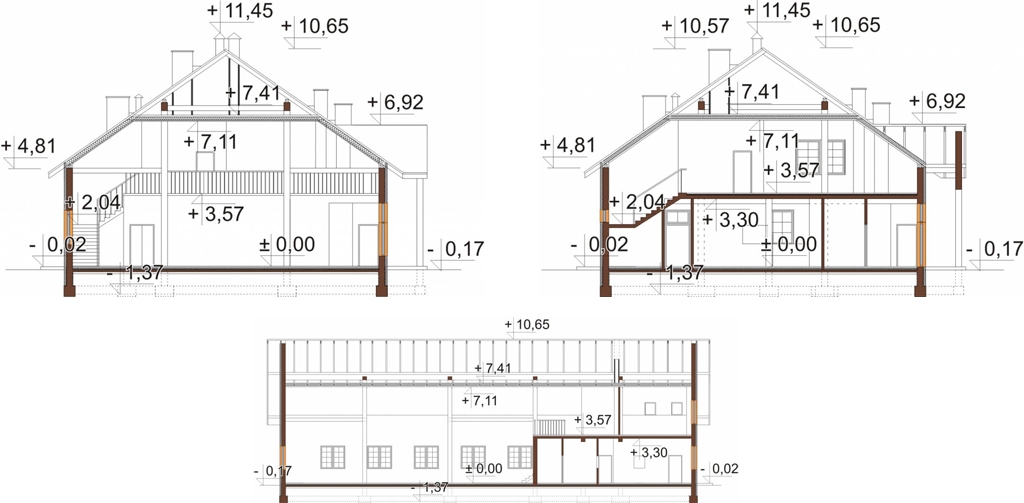

Przekrój



Projekt K-24 B - przekrój Projekt K-24 B - przekrój Projekt K-24 B - przekrój







Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku gastronomicznego pełniący funkcję domu weselnego K-24 B.
Budynek jest parterowy z częściowym poddaszem użytkowym (antresola), bez podpiwniczenia.

Technologia: tradycyjna.
Ściany zewnętrzne: pustak MAX 29 cm, styropian 12 cm, tynk zewnętrzny.
Strop nad parterem: żelbetowy 17 cm
Kąt nachylenia dachu: 35°
Ogrzewanie: kotłownia na paliwo stałe
Wentylacja: mechaniczna nawiewno-wywiewna w kuchni i na zapleczu oraz mechaniczna wywiewna na sali
Program:  sala bankietowa dla 130 osób, antresola na 47 osób, zaplecze kuchenne, zaplecze sanitarne, zaplecze socjalne, zaplecze magazynowe, kotłownia na paliwo stałe, kuchnia, 2 pomieszczenia biurowe, 3 WC i 1 łazienka.

 Powierzchnia zabudowy: 487.57 m²
Powierzchnia użytkowa: 585.30 m²
Kubatura: 3454.20 m³
Szerokość działki: 23.82 m
Ilość kondygnacji: 2
Liczba pomieszczeń: 25
Kąt nachylenia dachu: 35°
Pokój na parterze: Nie
Wysokość budynku: 10,82 m
Rodzaj ogrzewania: paliwo stałe
Wskaźnik energii pierwotnej: 51,62 kWh/(m²·rok)
ZAWARTOŚĆ PROJEKTU:

- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna kuchni, wentylacja wywiewna na sali bankietowej)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej
- projektowana charakterystyka energetyczna
- zgoda na zmiany w projekcie

Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: antresola
Typ: gastronomiczne, handlowo-usługowe, komercyjne, projekt karczmy, projekt budynku handlowo-usługowego, projekt budynku usługowego, projekt domu weselnego, projekt budynku gastronomicznego, restauracja, świetlica, placówka wsparcia dziennego dla dziecka, Projekty domów weselnych
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Łukasz Szczepaniak
CENA PROJEKTU

12 000 PLN

 KUP
PROJEKT

Projekt został opracowany zgodnie z aktualnie obowiązującymi normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.

dodatkowe elementy instalacji

do każdego projektu domu możesz zamówić również dodatkowe elementy instalacji

zobacz więcej

Do każdego zamówionego projektu domu otrzymasz bezpłatnie

  • 10 stylowych projektów ogrodzeń
  • 10 projektów śmietników
  • 5 projektów grilli z funkcją rusztu, kominka i wędzarni
  • 6 projektów oczek wodnych
  • 6 projektów altan
  • 4 projekty huśtawek ogrodowych
  • 4 projekty bud dla psów
  • 4 projekty szamb o poj. 21,6 m3; 14,6 m3; 10 m3 i 6,4 m3
  • 2 projekty przydomowej oczyszczalni ścieków. Jeden dla
  • rodziny do 4 osób, drugi dla rodziny do 6 osób
  • Projekt przydomowej elektrowni wiatrowej
  • Schemat instalacji fotowoltaicznej
  • Projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
  • Zestawienie podstawowych materiałów do budowy domu
  • Zgoda na wszelkie zmiany i adaptacje
