Budynek usługowo - gastronomiczny
Kod: K-177
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Parametry projektu zobacz >> |
 |
Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Odbicie lustrzane projektu zobacz >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |

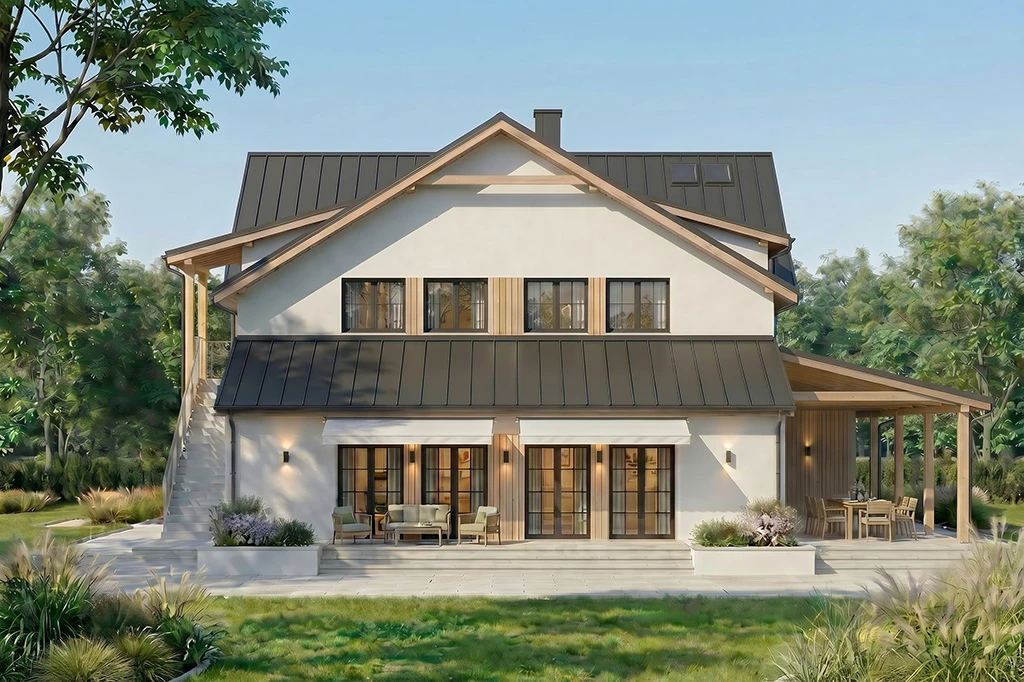

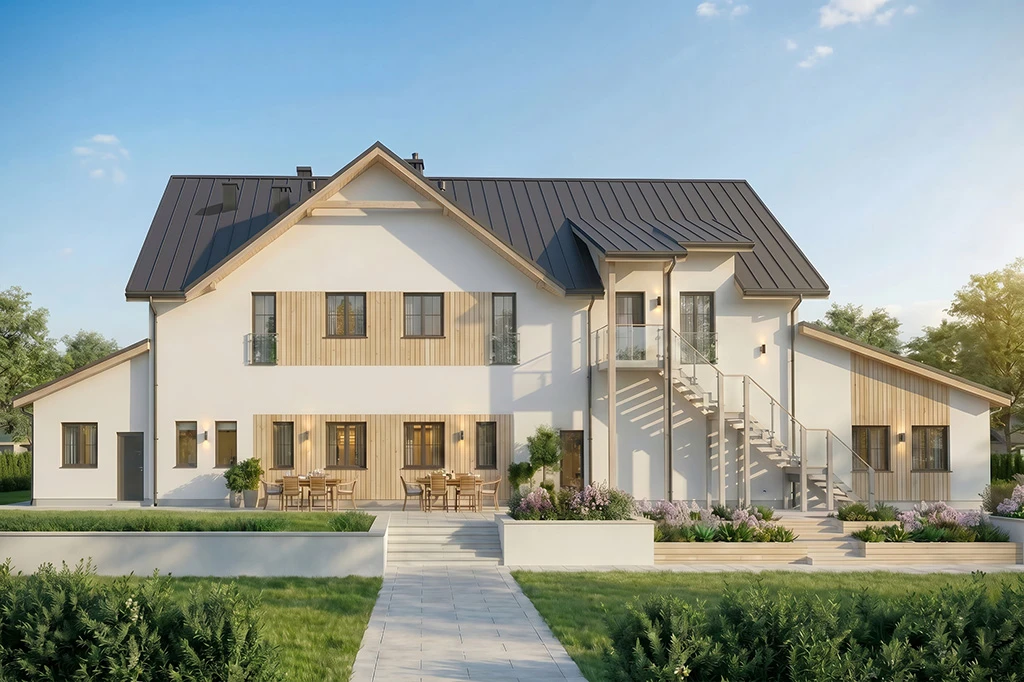

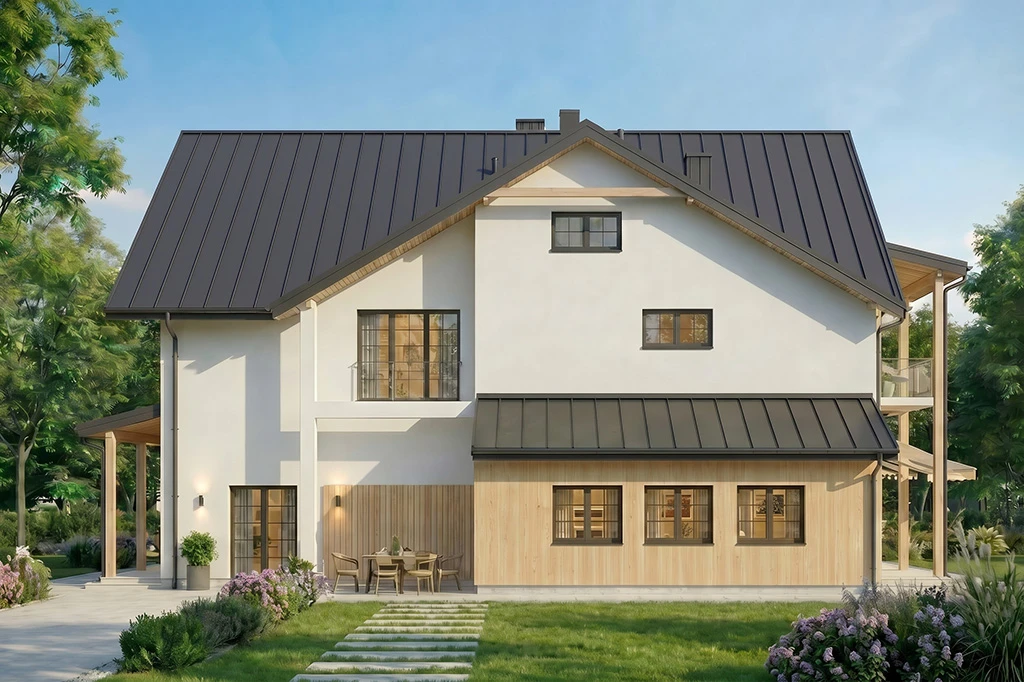

Prezentacja projektu
Opis projektu
Powierzchnia użytkowa: 702,09 m2. Obiekt trzykondygnacyjny: parter, poddasze oraz strych nieużytkowy. Zaprojektowany w technologii tradycyjnej murowanej. W budynku przewidziano cztery sale wielofunkcyjne, zaplecze gastronomiczne oraz 3 pokoje gościnne. Przewiduje się zatrudnienie około 8 - 10 pracowników.

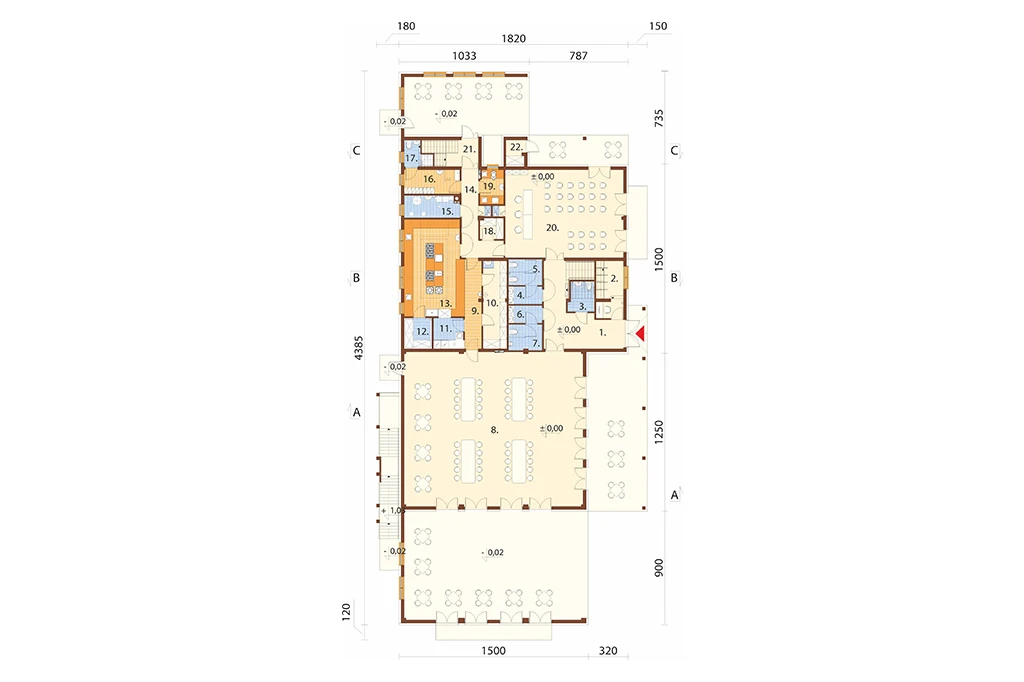

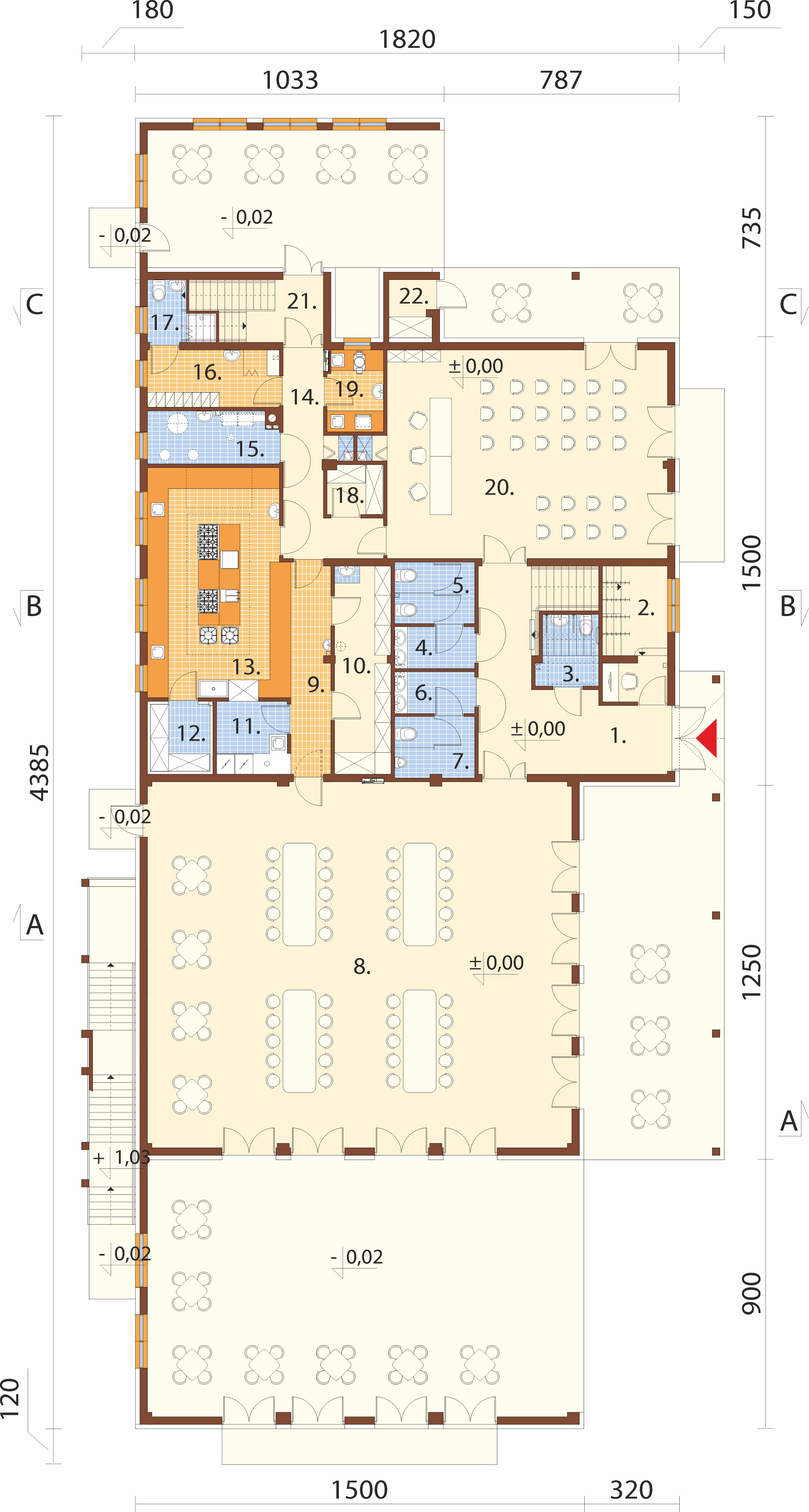

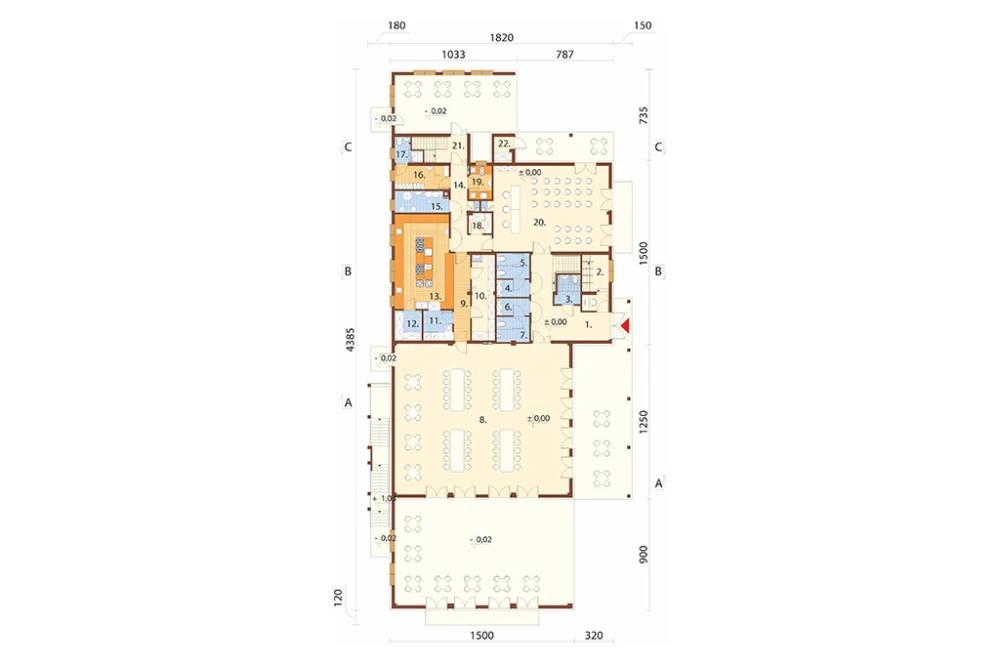

Rzut parteru
Parter: 415,19 m2
1. Hol wejściowy + klatka schodowa 27,21 m2
2. Szatnia 9,32 m2
3. WC dla osób niepełnosprawnych 4,52 m2
4. Przedsionek WC damskiego 3,60 m2
5. WC damskie 5,33 m2
6. Przedsionek WC męskiego 3,60 m2
7. WC męskie 5,33 m2
8. Sala wielofunkcyjna 172,89 m2
9. Rozdzielnia kelnerska 9,14 m2
10. Magazyn zasobów 12,82 m2
11. Zmywalnia naczyń 5,58 m2
12. Chłodnia 4,46 m2
13. Kuchnia 35,35 m2
14. Korytarz 12,54 m2
15. Kotłownia gazowa 7,30 m2
16. Szatnia personelu 8,24 m2
17. Łazienka personelu 3,54 m2
18. Magazyn 2,96 m2
19. Przygotowalnia warzyw / jaj 5,00 m2
20. Sala wielofunkcyjna 65,64 m2
21. Klatka schodowa techniczna 8,13 m2
22. Pom. techniczne elektryczne 2,69 m2

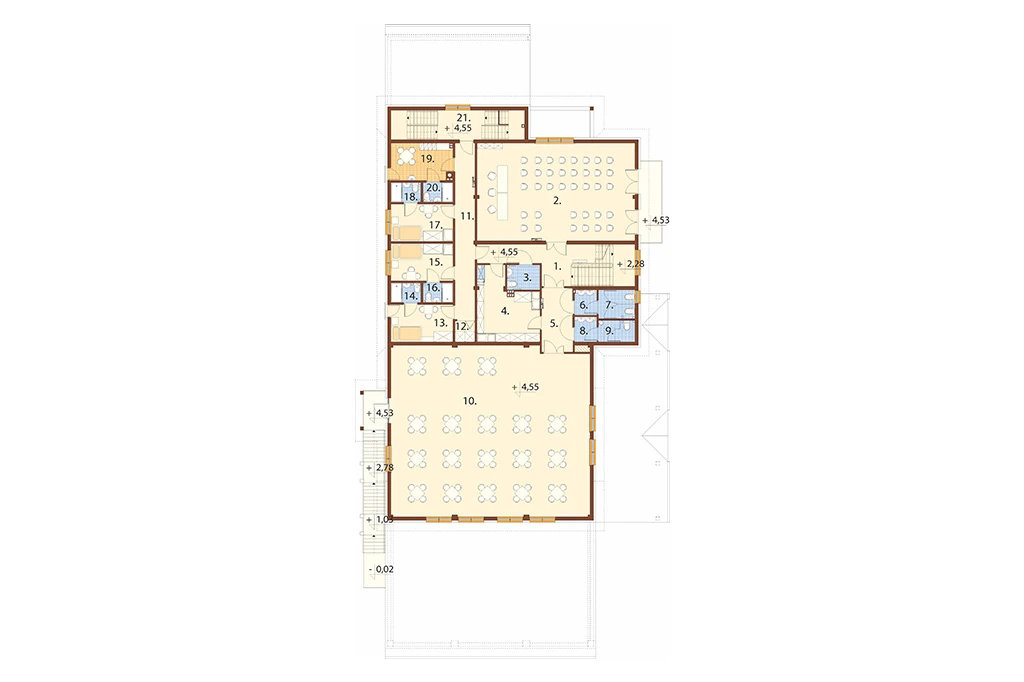

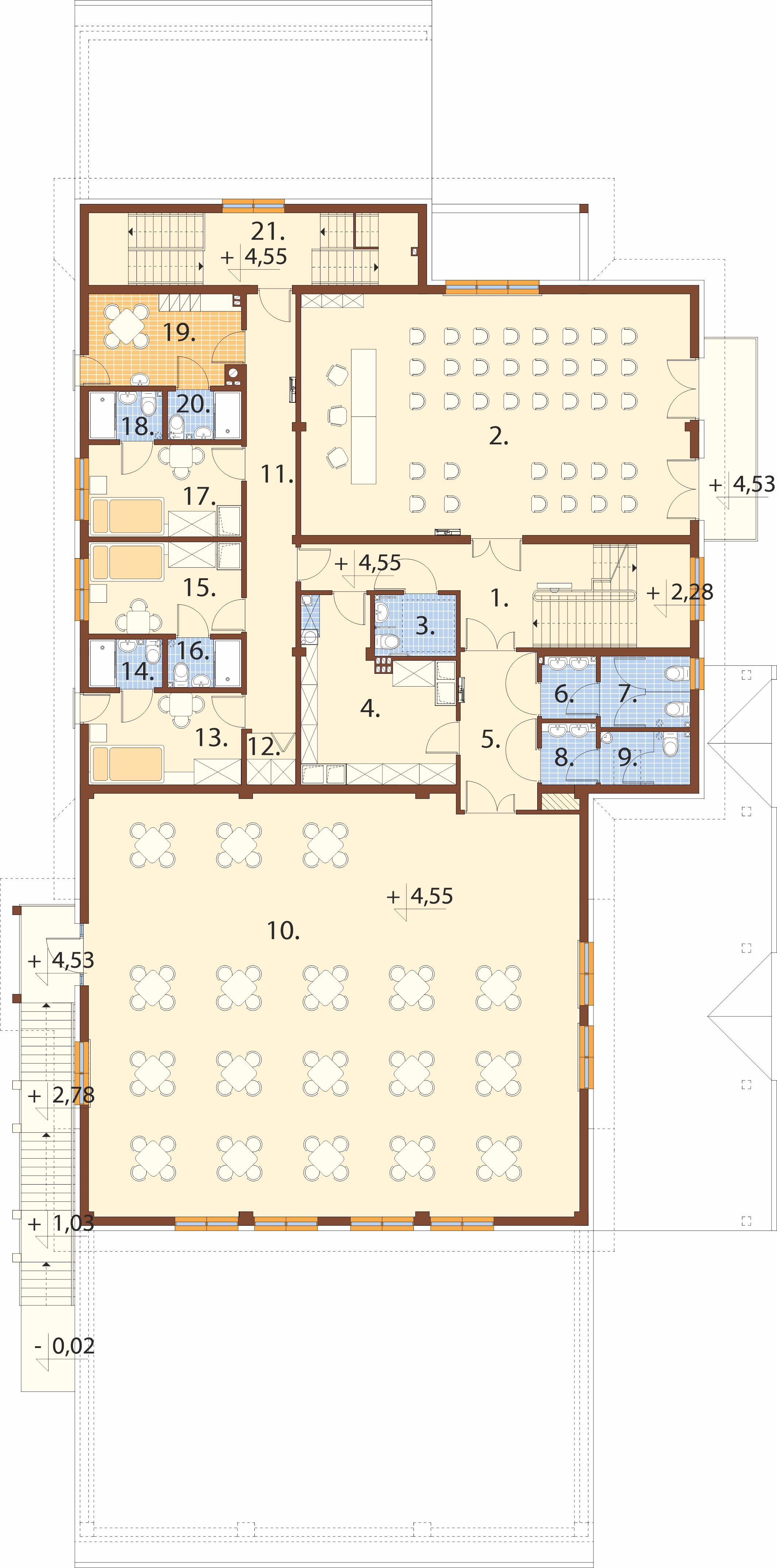

Rzut poddasza
Poddasze: 413,69 m2
1. Klatka schodowa 25,60 m2
2. Sala wielofunkcyjna 77,88 m2
3. WC dla osób niepełnosprawnych 4,03 m2
4. Pom. gospodarcze / magazyn 19,31 m2
5. Korytarz 9,93 m2
6. Przedsionek WC damskiego 2,70 m2
7. WC damskie 5,16 m2
8. Przedsionek WC męskiego 2,67 m2
9. WC męskie 3,83 m2
10. Sala wielofunkcyjna 170,75 m2
11. Korytarz 17,31 m2
12. Szafa na zasoby 2,00 m2
13. Pokój gościnny 11,48 m2
14. Łazienka 2,84 m2
15. Pokój gościnny 11,48 m2
16. Łazienka 2,84 m2
17. Pokój gościnny 11,48 m2
18. Łazienka 2,84 m2
19. Szatnia personelu 11,00 m2
20. Łazienka personelu 2,84 m2
21. Klatka schodowa techniczna 16,08 m2

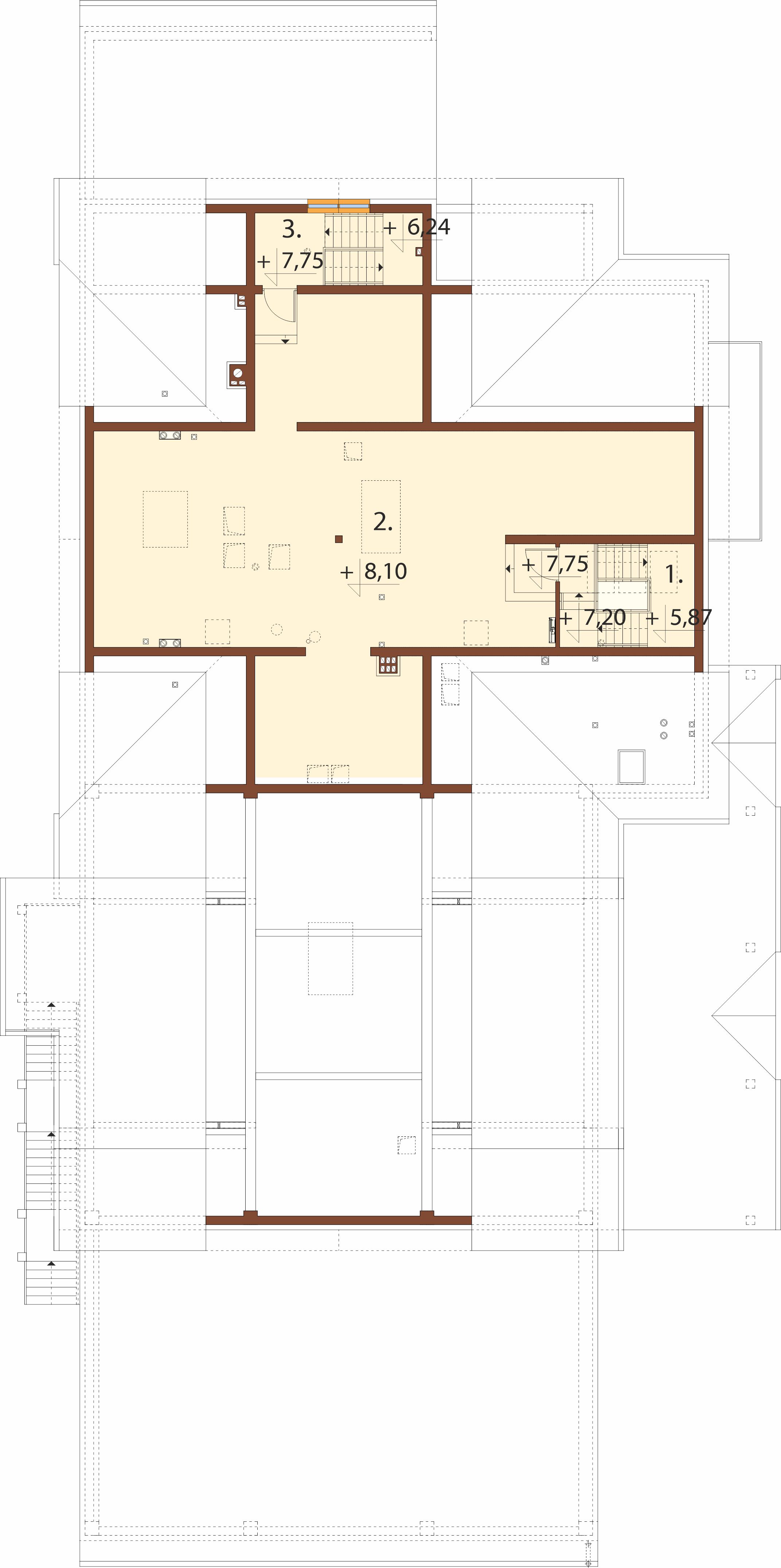

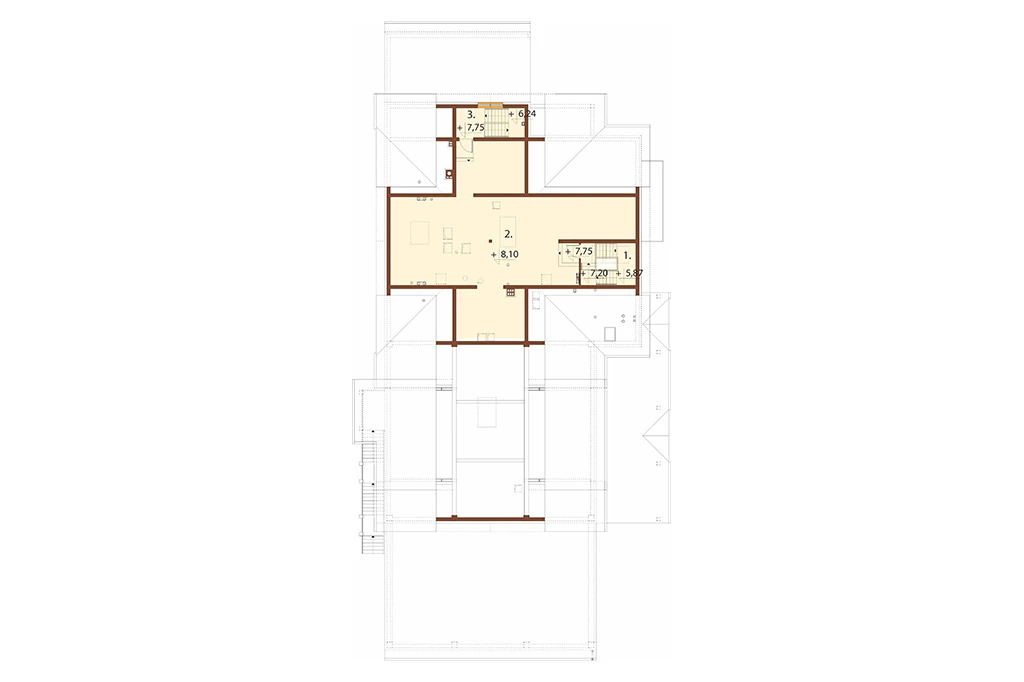

Rzut strychu
Strych: 124,51 / 148,93 m2
1. Klatka schodowa 8,74 m2
2. Strych nieużytkowy 108,83 / 133,25 m2
3. Klatka schodowa techniczna 6,94 m2

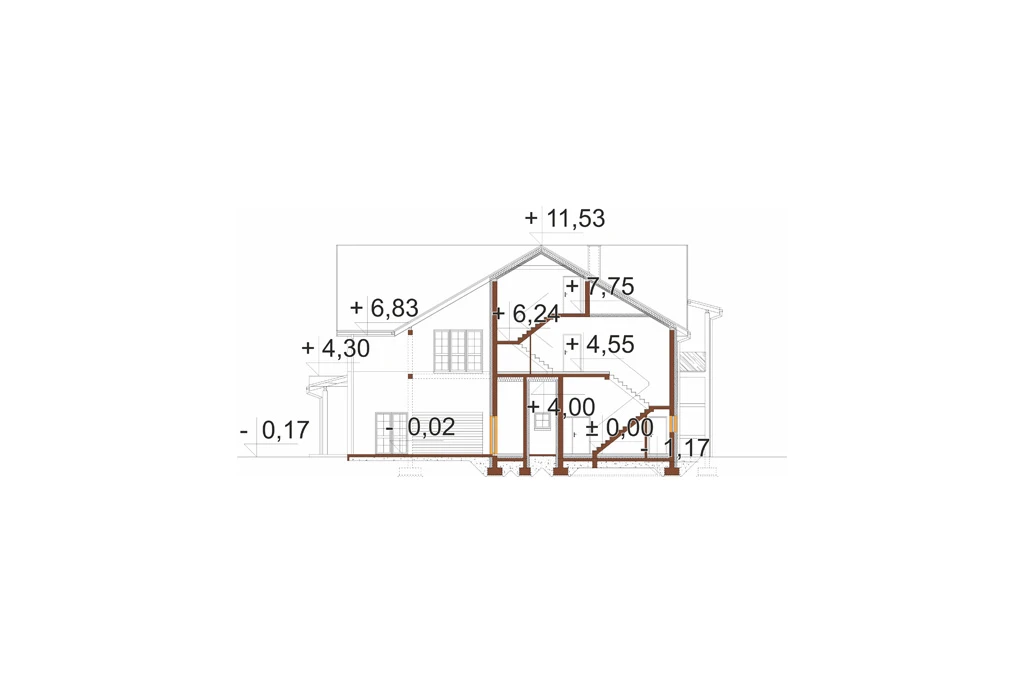

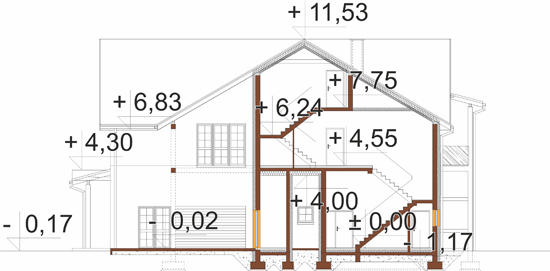

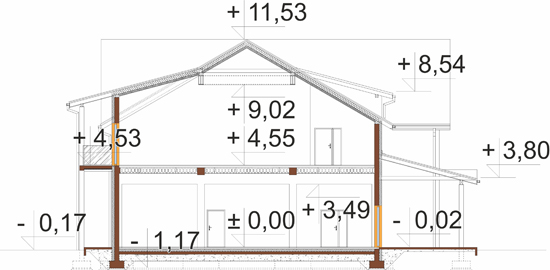

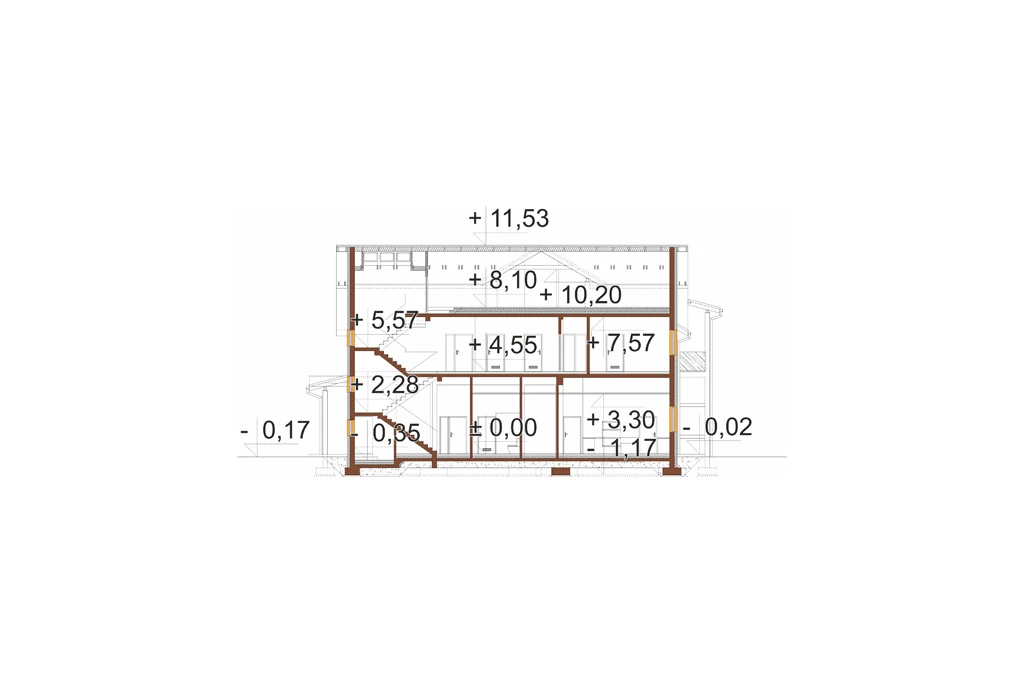

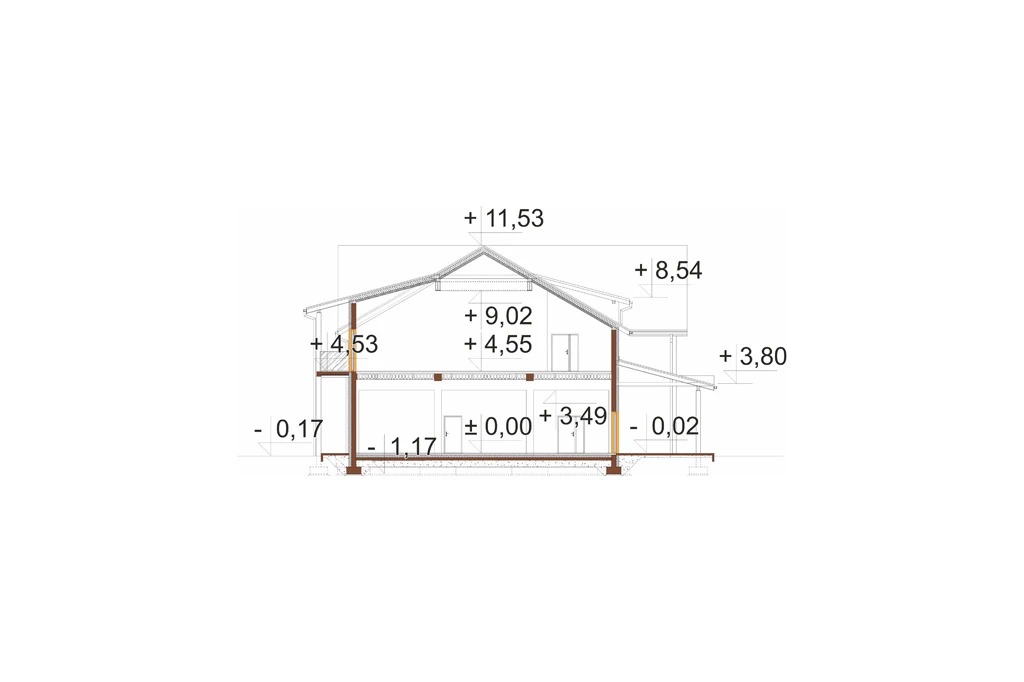

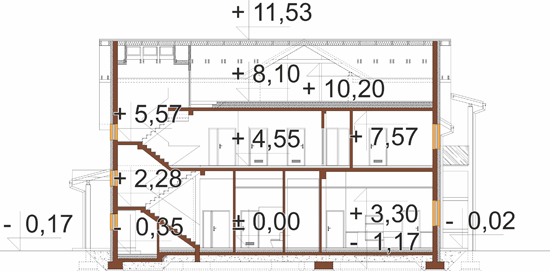

Przekroje
Informacje podstawowe
Technologia: tradycyjna, murowana
Ściany zewnętrzne: tynk cienkowarstwowy, styropian 15 cm, pustaki ceramiczne 25 cm
Strop: żelbetowy
Pokrycie dachu: blacha dachówkowa
Ogrzewanie: piec gazowy kondensacyjny
Wentylacja: mechaniczna i grawitacyjna
Program:
Parter: hol wejściowy, szatnia, klatka schodowa, WC dla osób niepełnosprawnych, WC męskie, WC damskie, dwie sale wielofunkcyjne, kuchnia, chłodnia, zmywalnia, rozdzielnia kelnerska, magazyn zasobów, przygotowalnia warzyw/jaj, kotłownia, szatnia personelu kuchni z WC oraz klatka schodowa techniczna.
Poddasze: klatka schodowa, hol, WC dla osób niepełnosprawnych, WC męskie, WC damskie, dwie sale wielofunkcyjne, korytarz, magazyn, trzy pokoje gościnne (każdy z osobną łazienką), szatnia personelu z WC oraz klatka schodowa techniczna.
Strych nieużytkowy: strych nieużytkowy oraz dwie klatki schodowe, w tym jedna techniczna.
Koszty budowy sprawdź >>
Architekt: Jaromir Mruk, Mateusz Budziakowski
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość projektu architektoniczno‑budowlanego oraz projektu technicznego:
- projekt architektoniczny
- projekt konstrukcyjny
- projekt wewnętrznych instalacji sanitarnych
- projekt wewnętrznych instalacji ogrzewania (kocioł gazowy kondensacyjny)
- projekt wewnętrznej instalacji wentylacji mechanicznej
- projekt wewnętrznej instalacji elektrycznej, instalacji odgromowej i fotowoltaicznej
- przedmiar + zestawienie materiałów budowlanych
- projektowana charakterystyka energetyczna budynku
- zgoda na zmiany w projekcie
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia użytkowa (m²) 500 - 1000
- Powierzchnia zabudowy (m²) 300 - 500
- Kąt nachylenia dachu (°) 30 - 35
- Szerokość działki/krótszy bok (m) 25 - 30
- Długość działki/dłuższy bok (m) 40 - 50
- Wysokość budynku (m) 10 - 12
Podstawowe parametry projektu
- Powierzchnia użytkowa (m²) 702.09
- Powierzchnia zabudowy (m²) 494.07
- Szerokość budynku/krótszy bok (m) 18.20
- Długość budynku/dłuższy bok (m) 29.85
- Wysokość budynku (m) 11.70
- Szerokość działki/krótszy bok (m) 26.20
- Długość działki/dłuższy bok (m) 46.85
- Kąt nachylenia dachu (°) 35
- Rodzaj dachu dwuspadowy
- Piwnica bez podpiwniczenia
- Garaż bez garażu
- Poddasze poddasze użytkowe
- Liczba sypialni na parterze 0
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Strop w budynku* żelbetowy
- Układ dachu kalenicowy
- Pokrycie dachu* blachodachówka
- Kubatura (m³) 5137.65
- Liczba kondygnacji 3
- Rodzaj ogrzewania gazowe
- Wskaźnik energii pierwotnej (kWh/(m²·rok)) 67.08
- Instalacja fotowoltaiczna* tak
- Wentylacja* mechaniczna
- Liczba pomieszczeń 46
- Liczba wszystkich pokoi 3
- Liczba łazienek (bez WC) 4
Dodatkowe parametry projektu
- Winda w budynku nie
- Przystosowany dla osób niepełnosprawnych tak
- Garaż podziemny nie
- Pomieszczenie socjalne tak
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Projekty domów można również przeglądać analizując zestawienia rzutów parterów kliknij tutaj >>
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
