Budynek biurowy
Kod: K-178
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Parametry projektu zobacz >> |
 |
Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Odbicie lustrzane projektu zobacz >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |

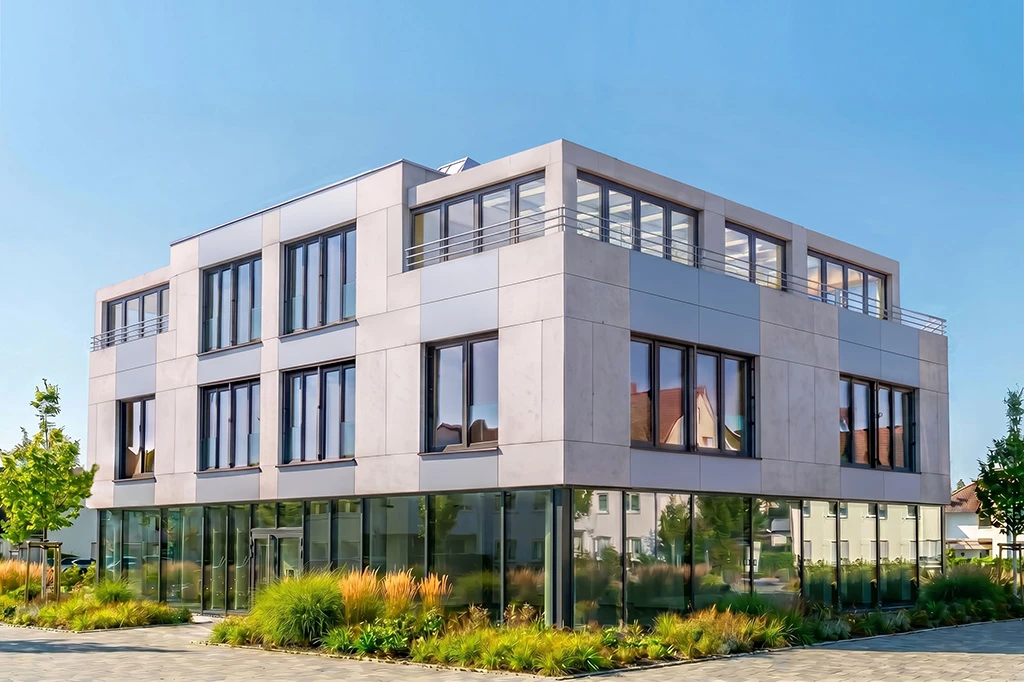

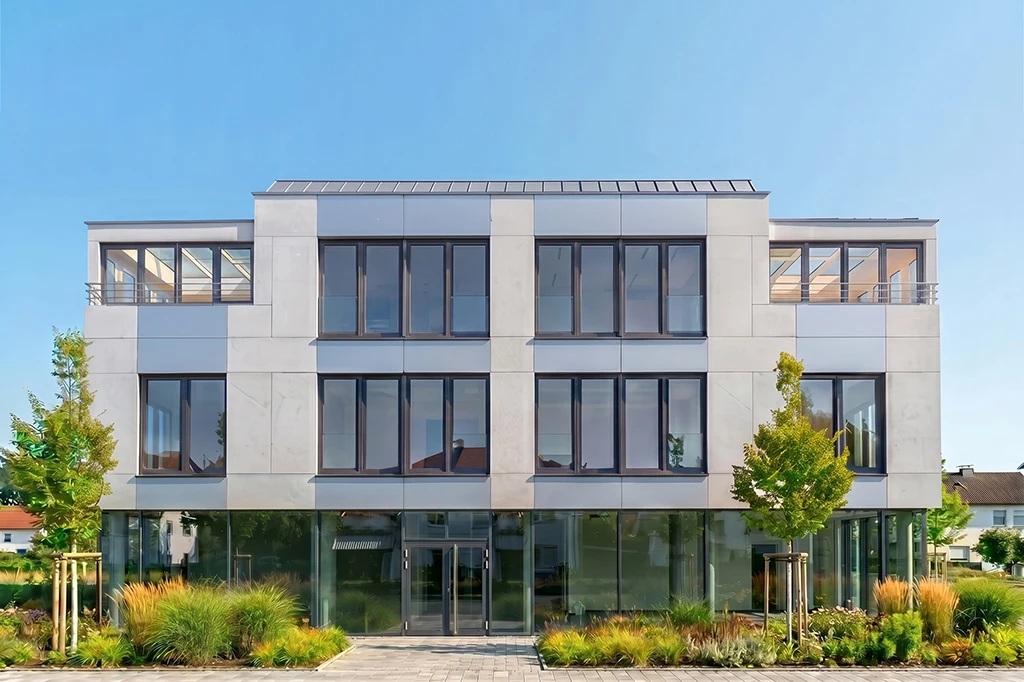

Prezentacja projektu
Opis projektu

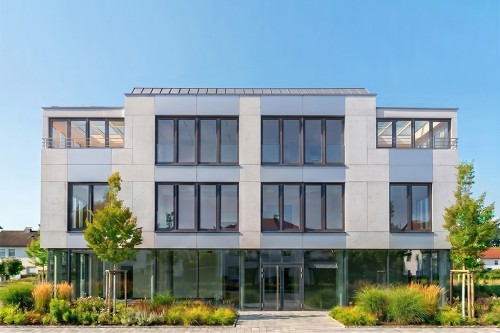

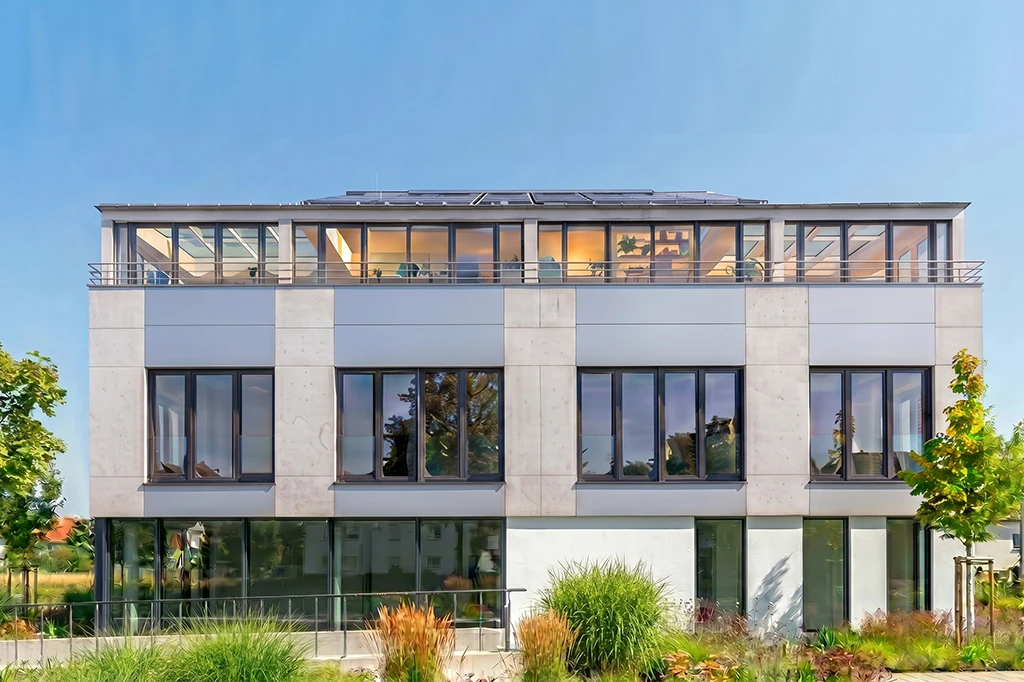

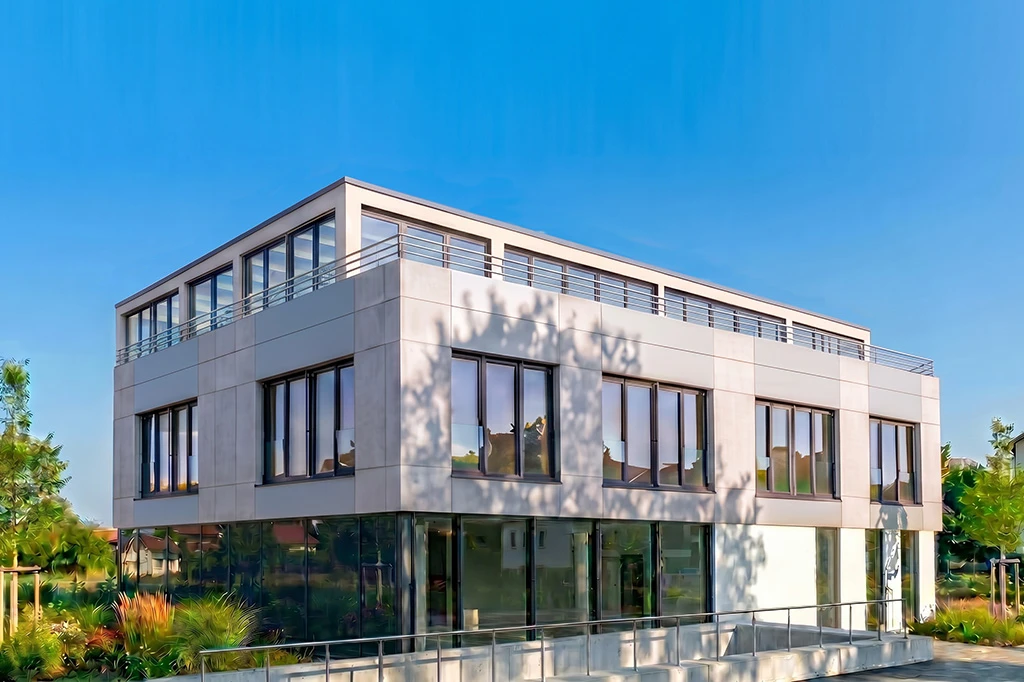

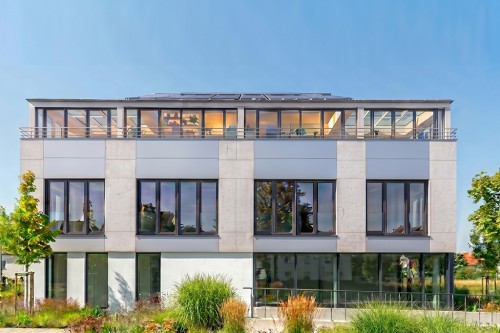

Powierzchnia użytkowa: 891,58 m2. Projekt budynku biurowego. Obiekt podpiwniczony, 2 piętrowy, z poddaszem użytkowym, w technologii tradycyjnej murowanej z dachem dwuspadowym 13°.

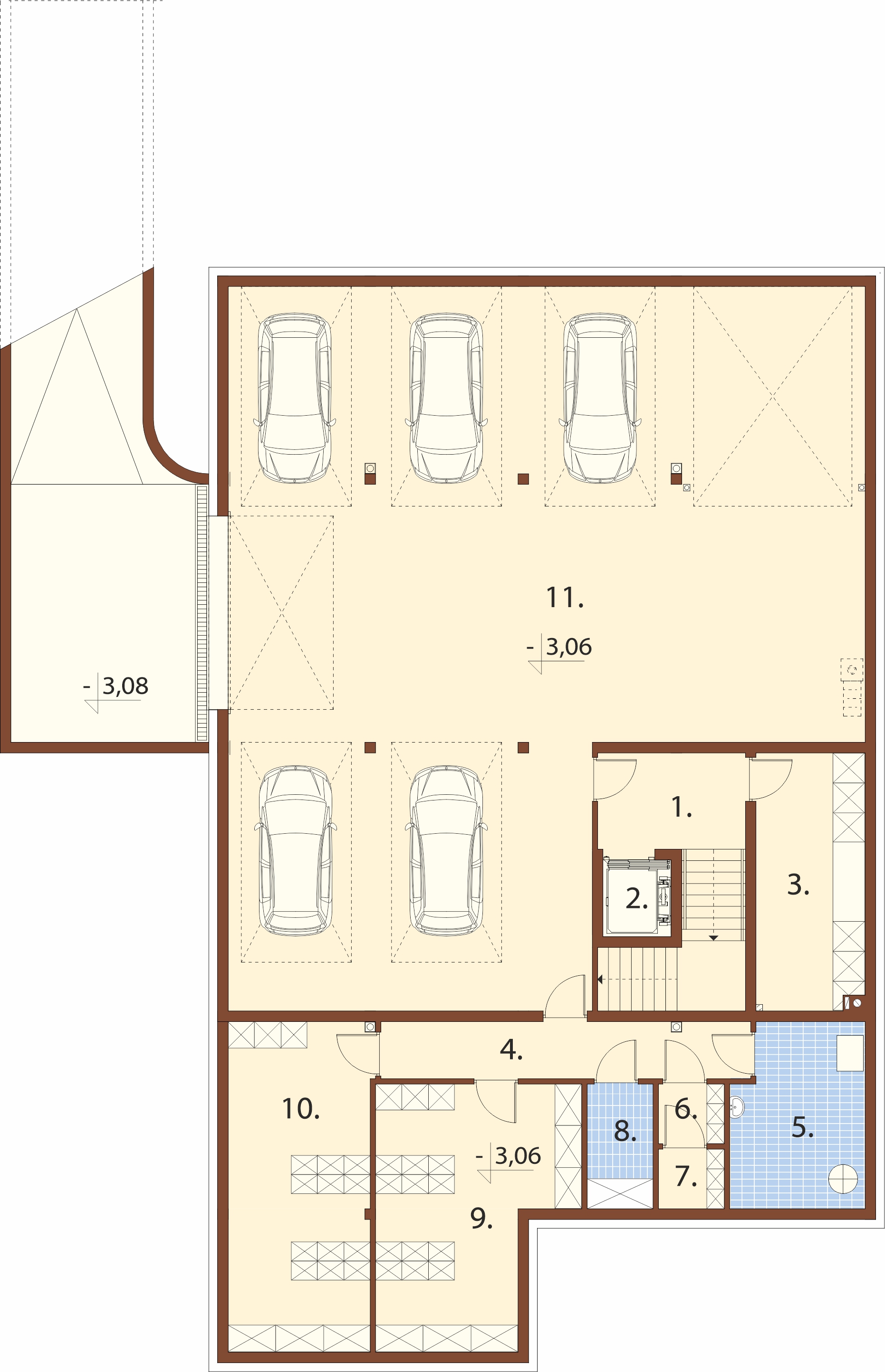

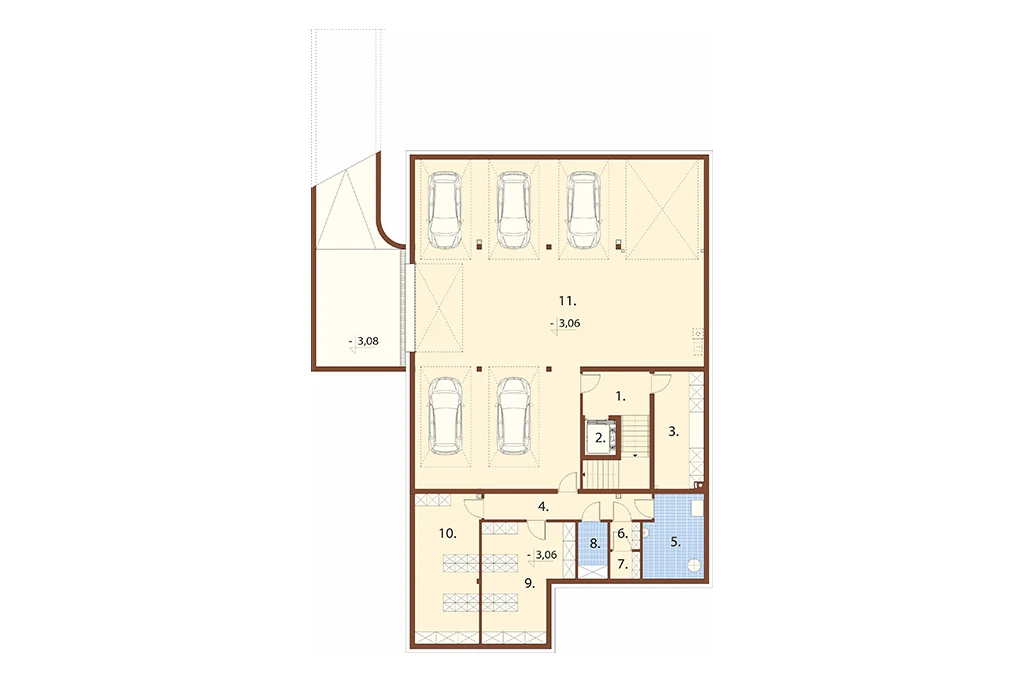

Rzut piwnicy
Piwnica: 309,21 m2
1. Klatka schodowa 15,04 m2
2. Szyb windy 2,71 m2
3. Pomieszczenie gospodarcze 14,04 m2
4. Korytarz 10,54 m2
5. Kotłownia 11,97 m2
6. Pom. techniczne elektryczne 1,92 m2
7. Pom. techniczne elektryczne 1,92 m2
8. Pom. techniczne sanitarne 4,08 m2
9. Pomieszczenie gospodarcze 23,45 m2
10. Pomieszczenie gospodarcze 24,01 m2
11. Stanowiska postojowe 199,53 m2

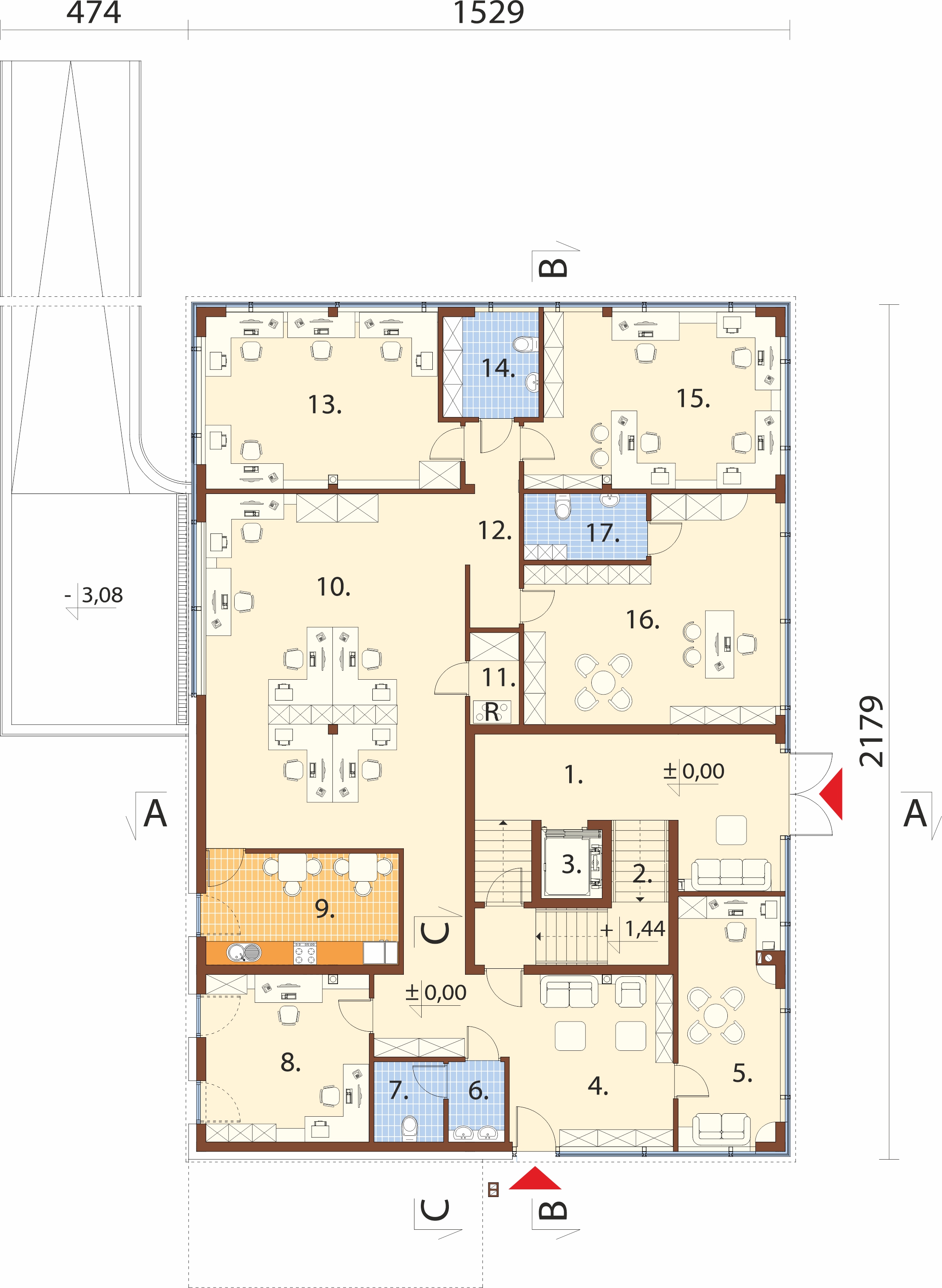

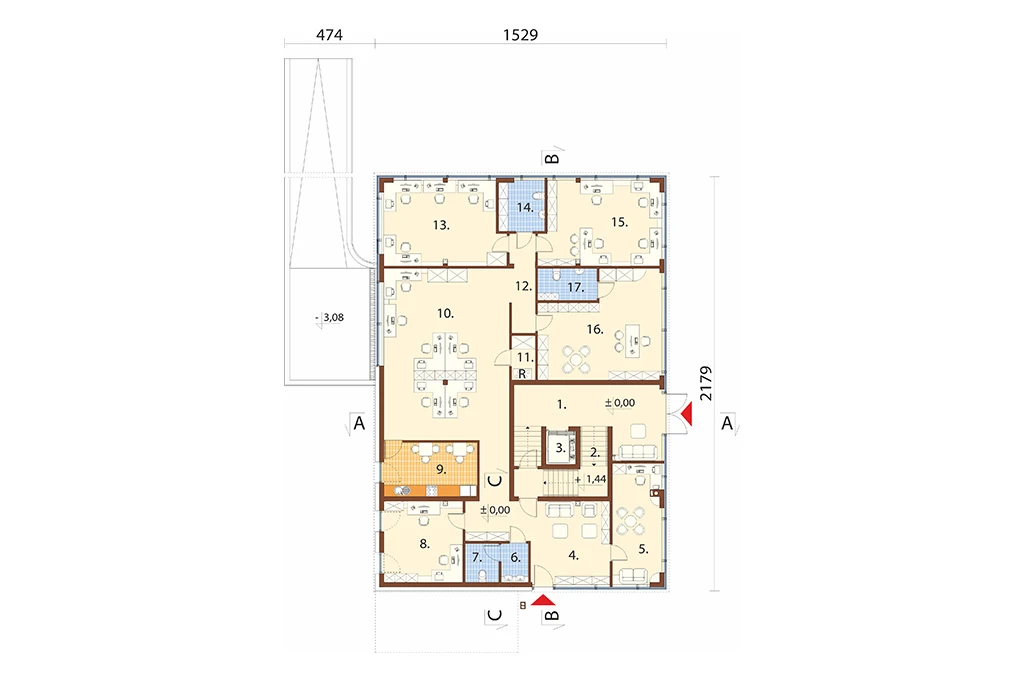

Rzut parteru
Parter: 283,60 m2
1. Hol wejściowy 24,15 m2
2. Schody 10,06 m2
3. Szyb windy
4. Hol wejściowy 25,00 m2
5. Pomieszczenie biurowe 15,88 m2
6. Przedsionek 2,78 m2
7. WC 3,46 m2
8. Pomieszczenie biurowe 17,34 m2
9. Pomieszczenie socjalne 14,50 m2
10. Pomieszczenie biurowe 63,96 m2
11. Pomieszczenie gospodarcze 2,78 m2
12. Korytarz 6,43 m2
13. Pomieszczenie biurowe 27,12 m2
14. WC 6,27 m2
15. Pomieszczenie biurowe 27,01 m2
16. Pomieszczenie biurowe 31,79 m2
17. WC 5,07 m2
R. Rekuperator

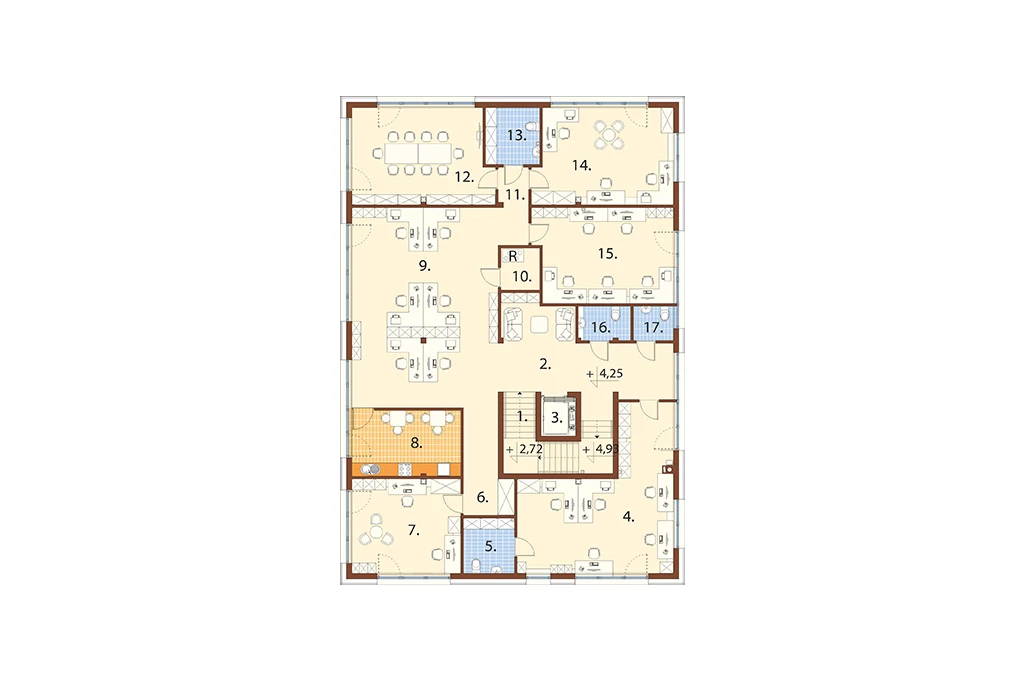

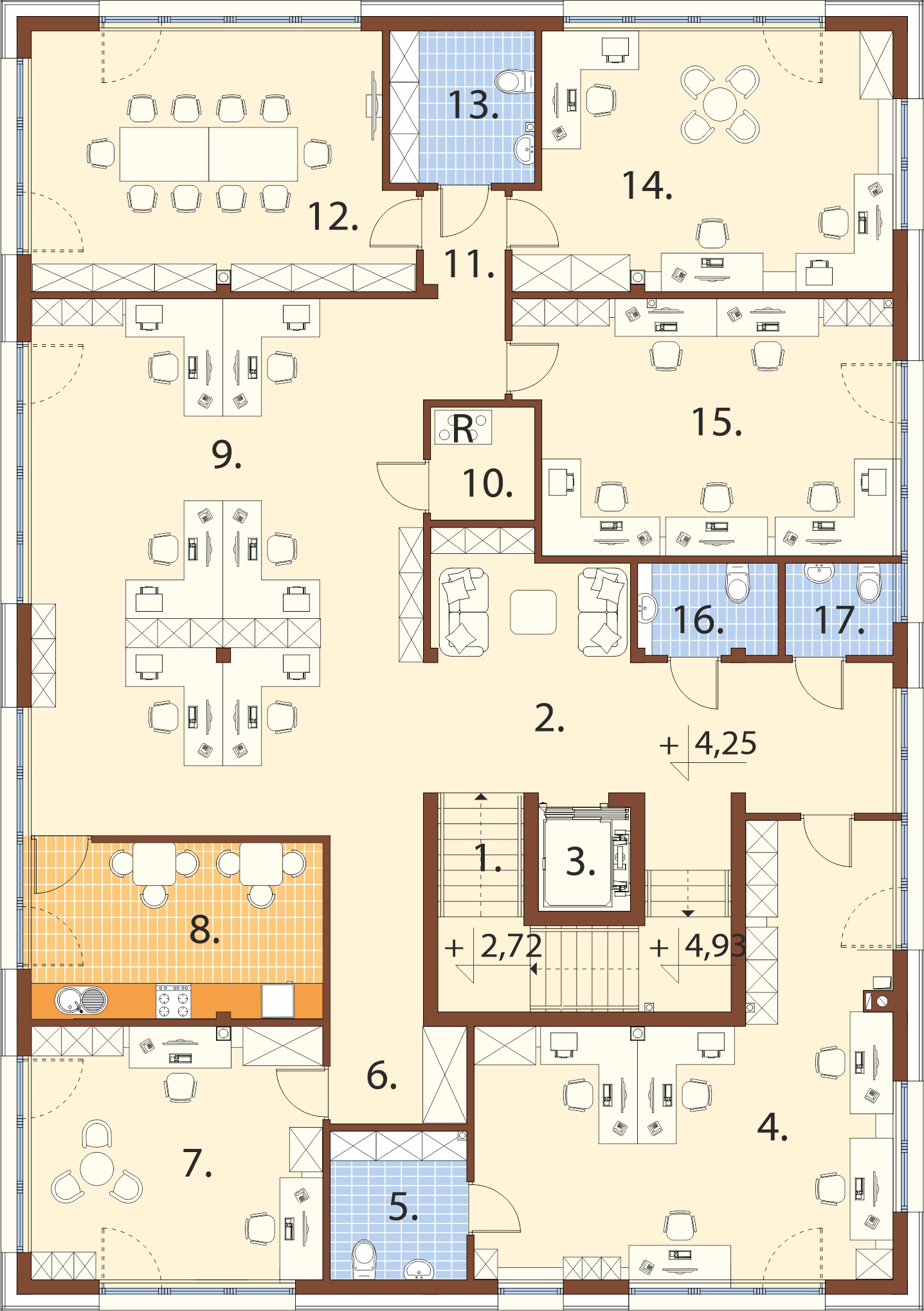

Rzut I piętra
I piętro: 281,98 m2
1. Schody 13,29 m2
2. Hol wejściowy 23,72 m2
3. Szyb windy
4. Pomieszczenie biurowe 37,68 m2
5. WC 5,55 m2
6. Przedsionek 3,61 m2
7. Pomieszczenie biurowe 20,50 m2
8. Pomieszczenie socjalne 14,50 m2
9. Pomieszczenie biurowe 63,96 m2
10. Pomieszczenie gospodarcze 3,18 m2
11. Korytarz 4,62 m2
12. Pomieszczenie biurowe 26,37 m2
13. WC 6,04 m2
13. Pomieszczenie biurowe 26,26 m2
14. Pomieszczenie biurowe 25,91 m2
15. WC 3,48 m2
16. WC 2,67 m2
R. Rekuperator

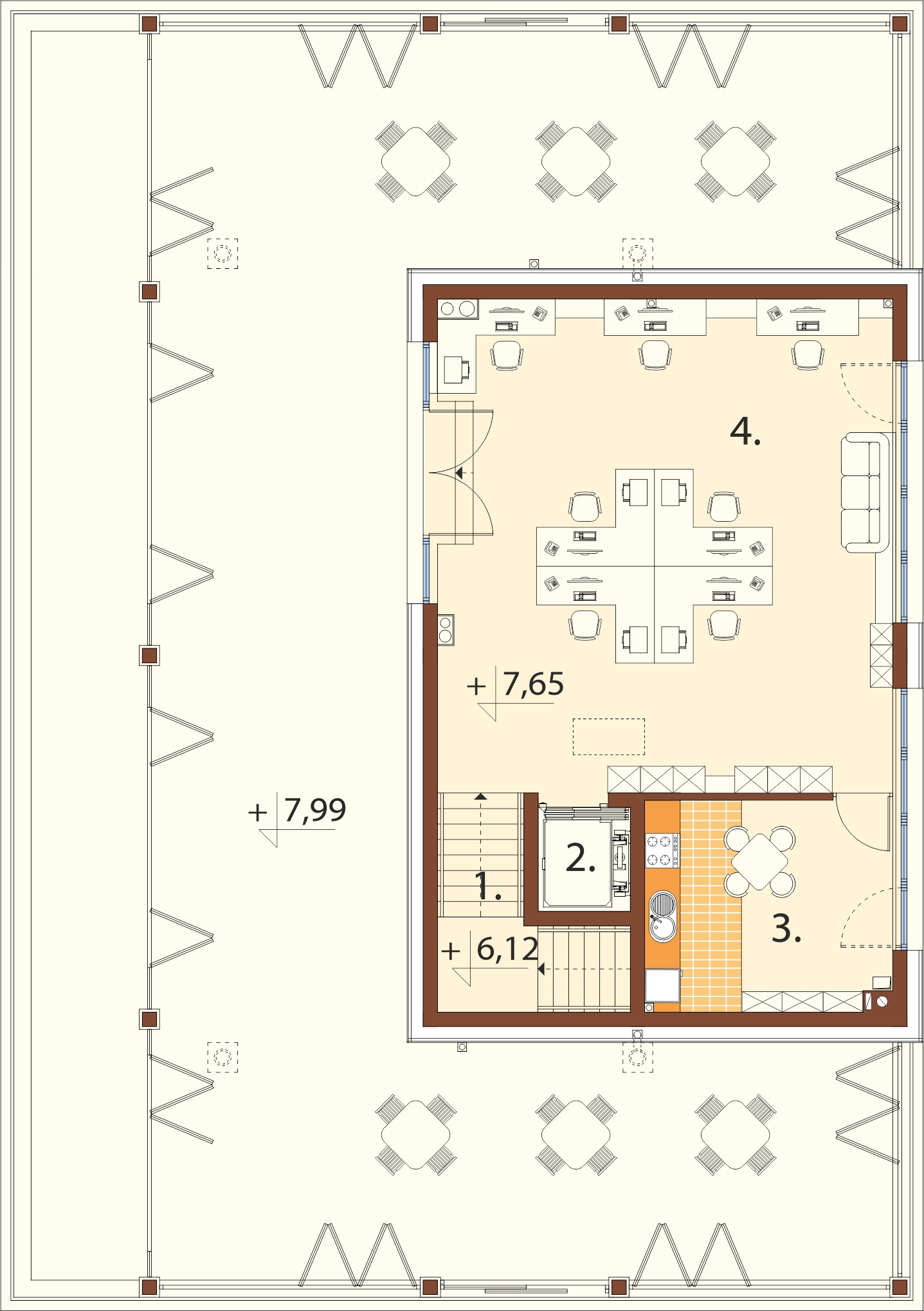

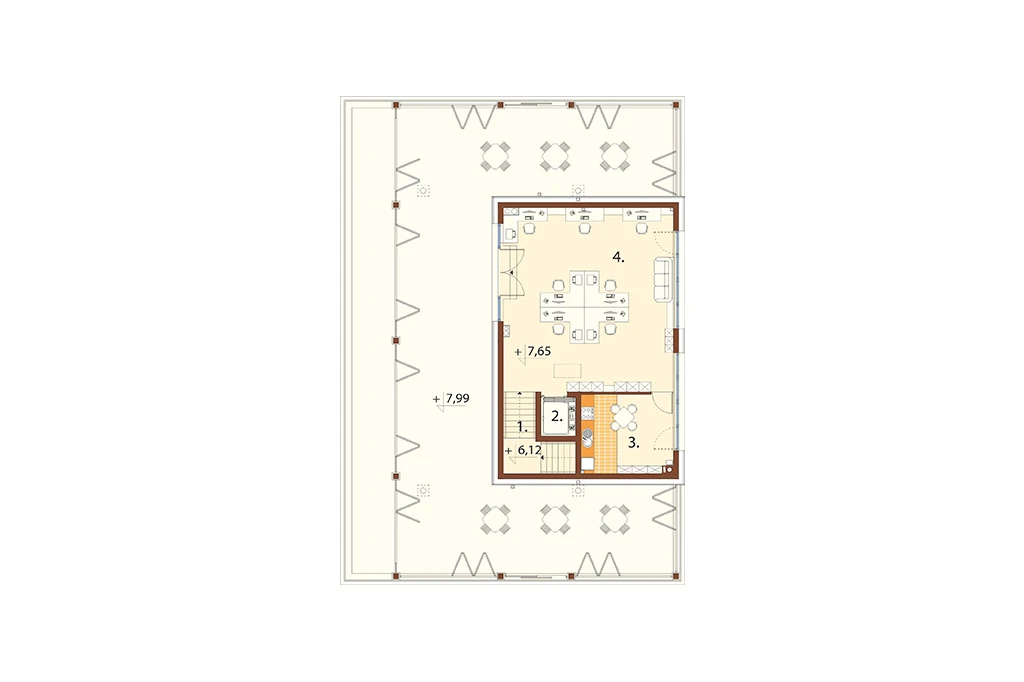

Rzut II piętra
II piętro: 82,94 m2
1. Schody 5,16 m2
2. Szyb windy
3. Pomieszczenie socjalne 14,35 m2
4. Pomieszczenie biurowe 63,43 m2

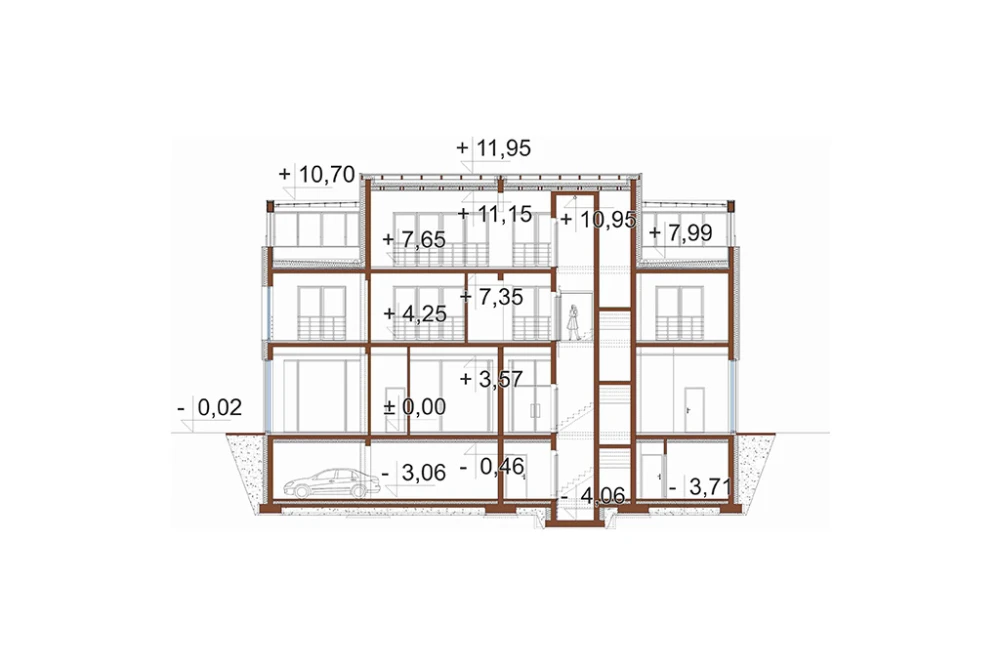

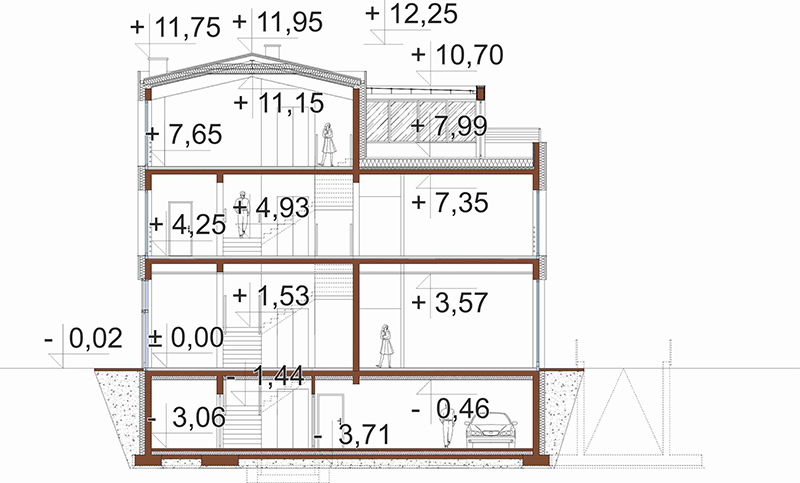

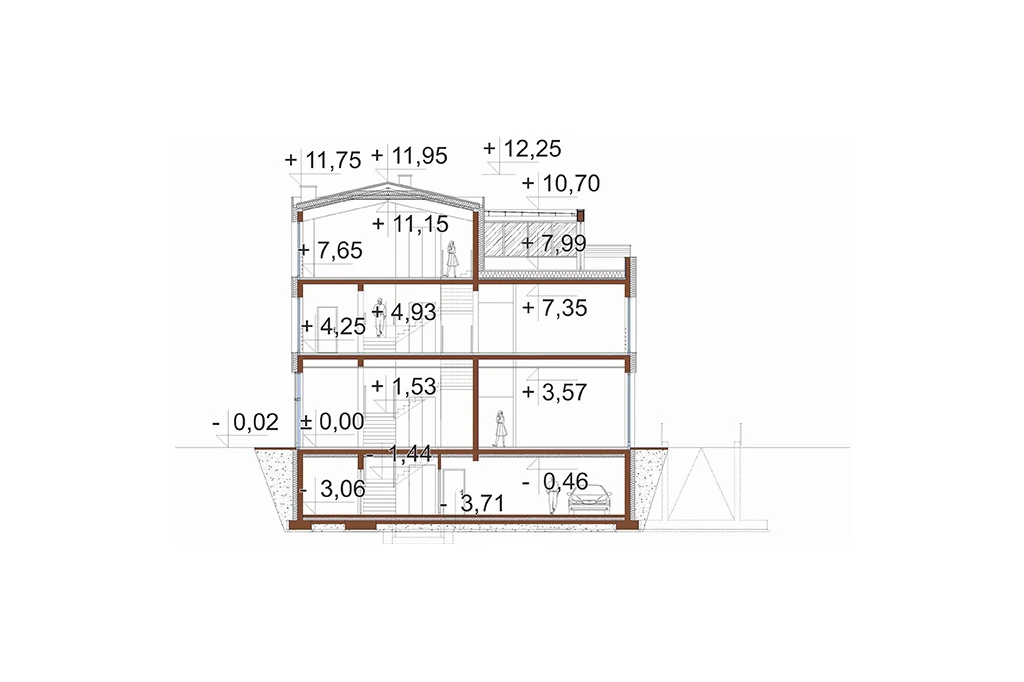

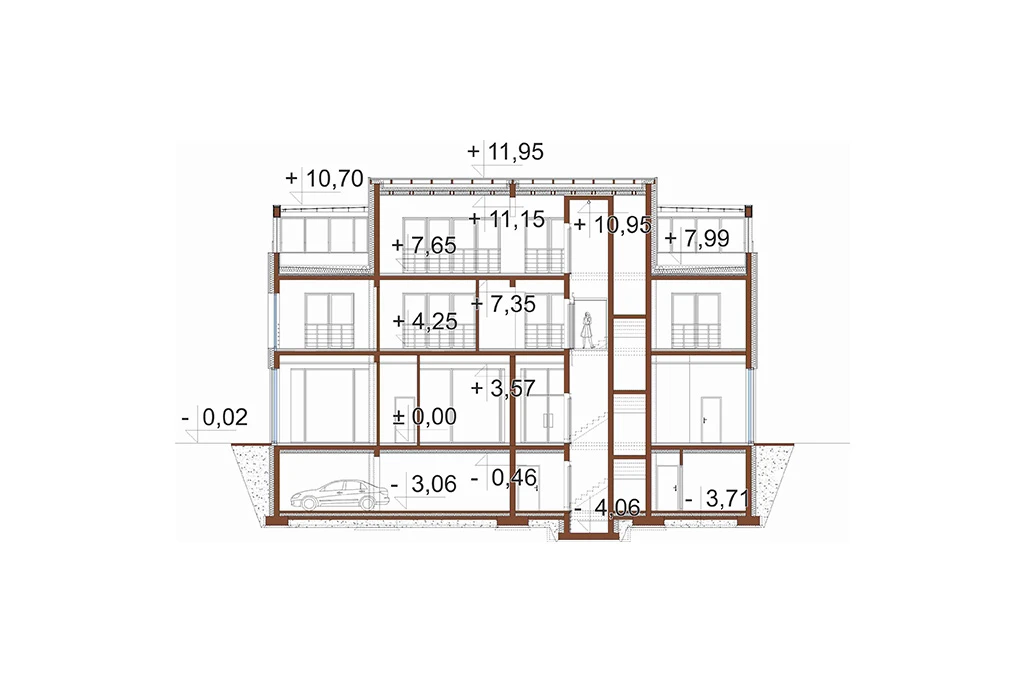

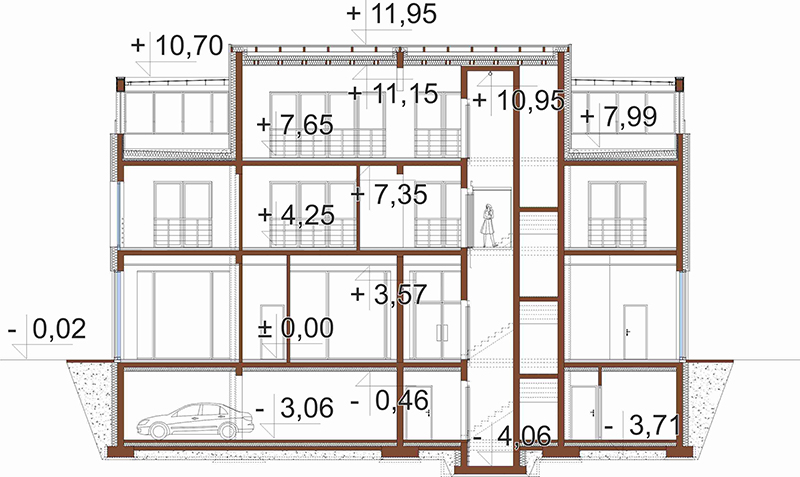

Przekroje
Informacje podstawowe
Technologia: tradycyjna – ściany murowane, stropy żelbetowe, dach dwuspadowy 13°
Ściany zewnętrzne: pustak ceramiczny 24 cm, wełna mineralna 20 cm, tynk cienkowarstwowy, panele elewacyjne
Strop: żelbetowy
Pokrycie dachu: blacha płaska łączona na rąbek stojący
Ogrzewanie: piec gazowy kondensacyjny
Wentylacja: grawitacyjna
Program:
Piwnica: klatka schodowa, szyb windy, 3 pomieszczenia gospodarcze, korytarz, kotłownia, 2 pomieszczenia techniczne elektryczne, pomieszczenie techniczne sanitarne, garaż (stanowiska postojowe).
Parter: hol wejściowy, klatka schodowa, szyb windy, 6 pomieszczeń biurowych, 3 WC, przedsionek, pomieszczenie socjalne, korytarz, pomieszczenie gospodarcze.
I piętro: klatka schodowa, hol wejściowy, szyb windy, 6 pomieszczeń biurowych, 4 WC, przedsionek, pomieszczenie socjalne, korytarz, pomieszczenie gospodarcze.
II piętro: klatka schodowa, szyb windy, pomieszczenie socjalne, pomieszczenie biurowe.
Koszty budowy sprawdź >>
Architekt: Jaromir Mruk, Mateusz Budziakowski
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny
- projekt konstrukcyjny
- projekt wewnętrznych instalacji sanitarnych
- projekt wewnętrznych instalacji ogrzewania (piec gazowy kondensacyjny)
- projekt wewnętrznej instalacji elektrycznej, instalacji odgromowej
- przedmiar + zestawienie materiałów budowlanych
- projektowana charakterystyka energetyczna budynku
- zgoda na zmiany w projekcie
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia użytkowa (m²) 500 - 1000
- Powierzchnia zabudowy (m²) 300 - 500
- Kąt nachylenia dachu (°) 10 - 15
- Szerokość działki/krótszy bok (m) 25 - 30
- Długość działki/dłuższy bok (m) 25 - 30
- Wysokość budynku (m) 10 - 12
Podstawowe parametry projektu
- Powierzchnia użytkowa (m²) 891.58
- Powierzchnia zabudowy (m²) 341.00
- Szerokość budynku/krótszy bok (m) 15.50
- Długość budynku/dłuższy bok (m) 22.00
- Wysokość budynku (m) 11.97
- Szerokość działki/krótszy bok (m) 25,53
- Długość działki/dłuższy bok (m) 29.79
- Kąt nachylenia dachu (°) 13
- Rodzaj dachu dwuspadowy
- Piwnica podpiwniczony
- Garaż garaż wielostanowiskowy
- Poddasze piętro
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Fundamenty ława fundamentowa
- Strop w budynku* żelbetowy
- Układ dachu kalenicowy
- Pokrycie dachu* blacha na rąbek
- Kubatura (m³) 4271.80
- Styl modernistyczny
- Liczba kondygnacji 3
- Rodzaj ogrzewania gazowe
- Wskaźnik energii pierwotnej (kWh/(m²·rok)) 63.94
- Instalacja fotowoltaiczna* nie
- Wentylacja* grawitacyjna
- Liczba pomieszczeń 48
Dodatkowe parametry projektu
- Winda w budynku tak
- Przystosowany dla osób niepełnosprawnych tak
- Garaż podziemny tak
- Pomieszczenie socjalne tak
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
