Budynek biurowy
Kod: K-179
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Parametry projektu zobacz >> |
 |
Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Odbicie lustrzane projektu zobacz >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |
Prezentacja projektu
Opis projektu

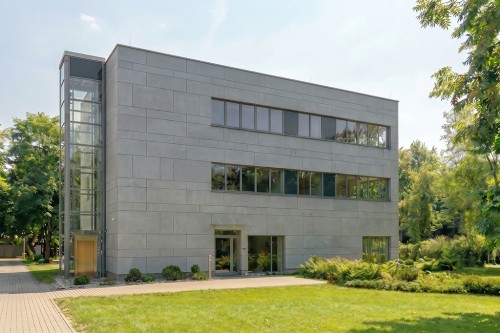

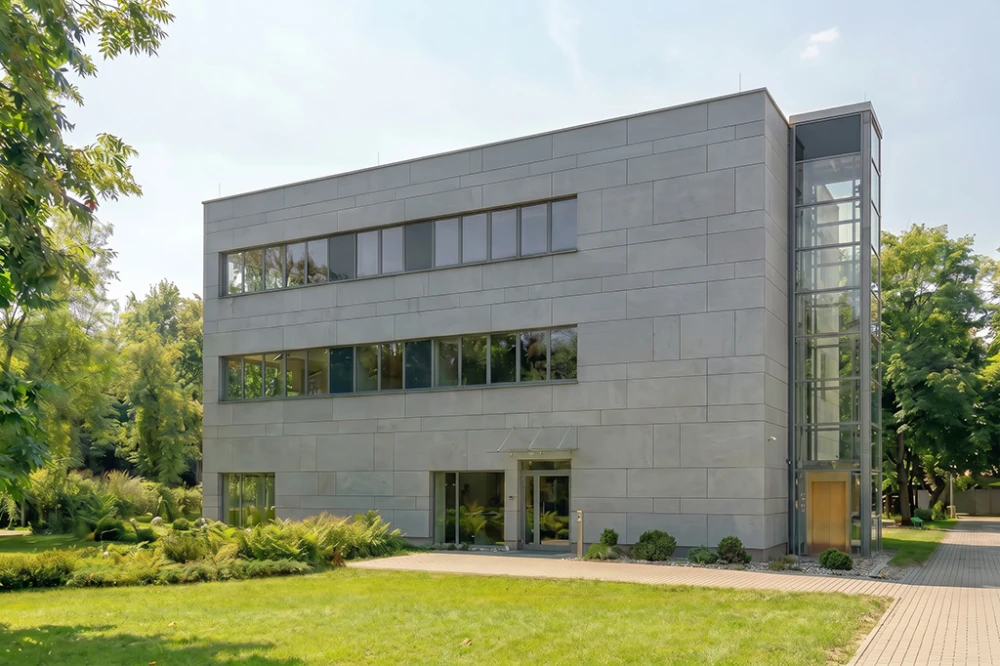

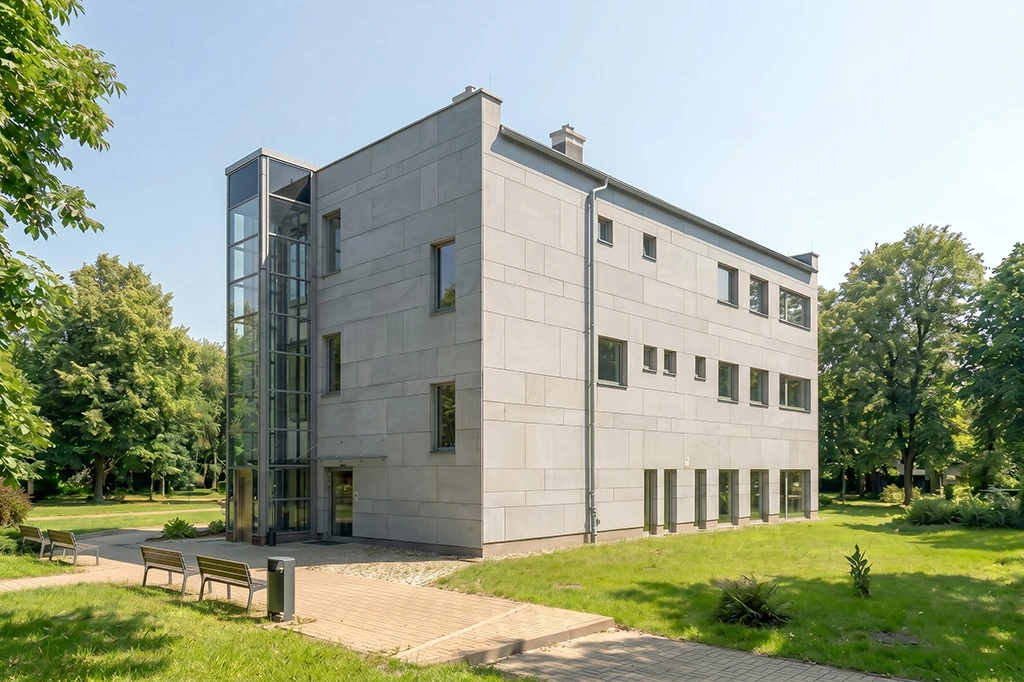

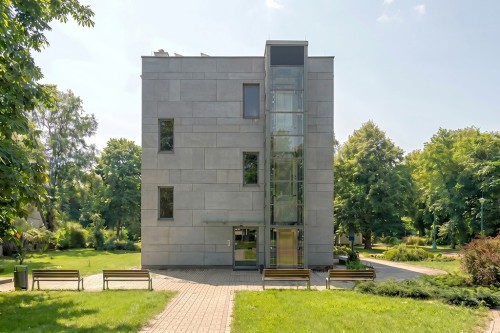

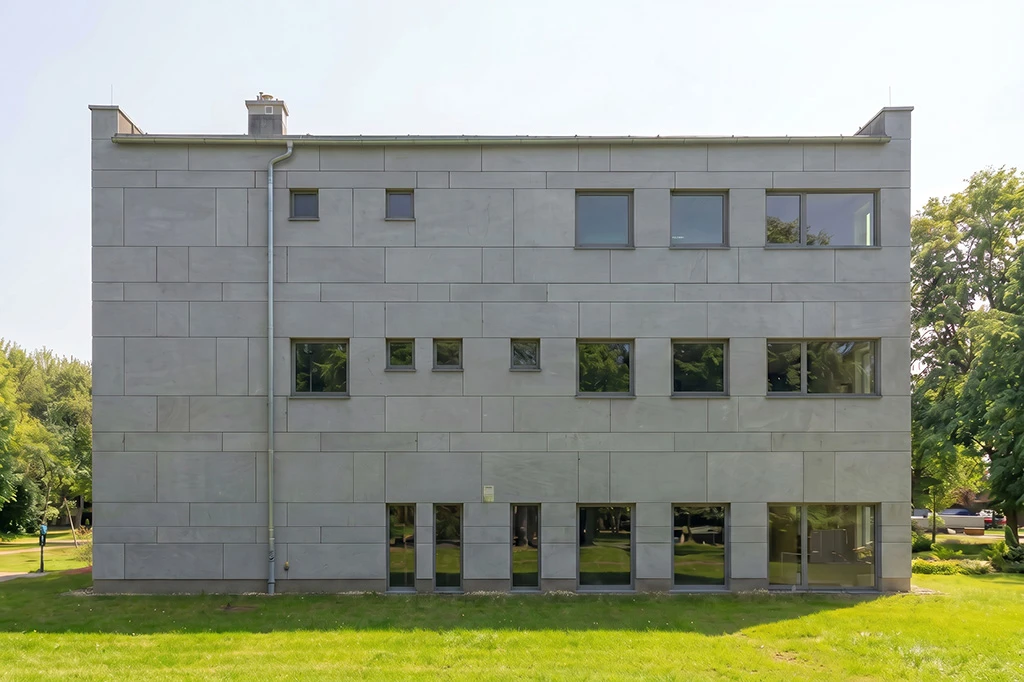

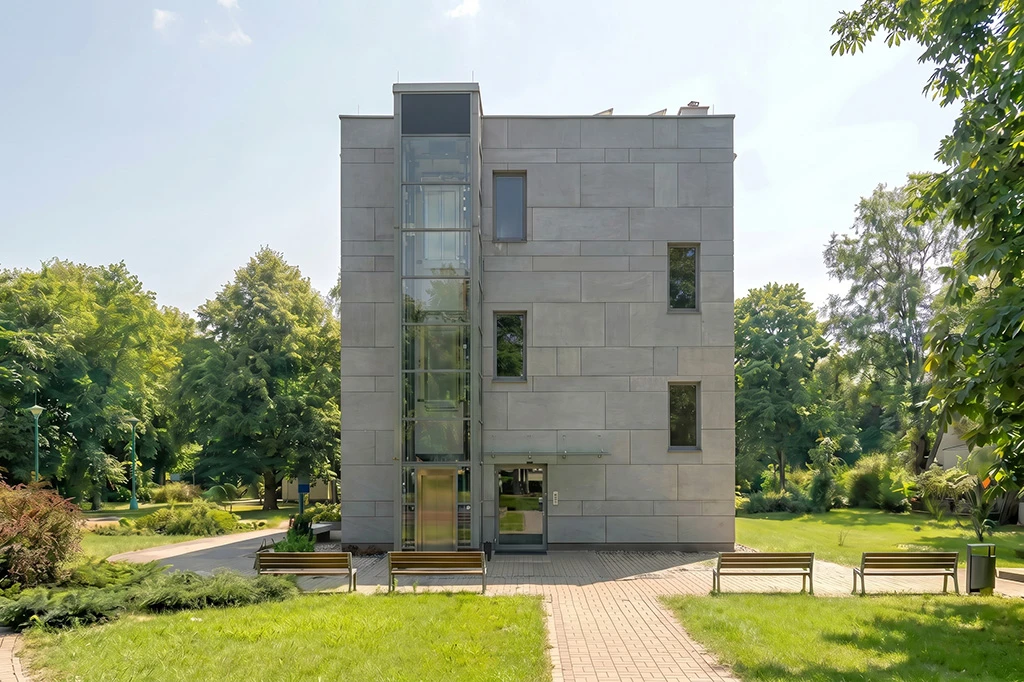

Powierzchnia użytkowa: 492,26 m2. Obiekt trzykondygnacyjny, niepodpiwniczony, zaprojektowany w technologii tradycyjnej murowanej. Przekryty stropodachem o spadku 3%. W budynku przewiduje się maksymalnie 50 osób jako stałych użytkowników obiektu. Budynek wyposażony w windę osobową dostosowaną dla osób niepełnosprawnych.

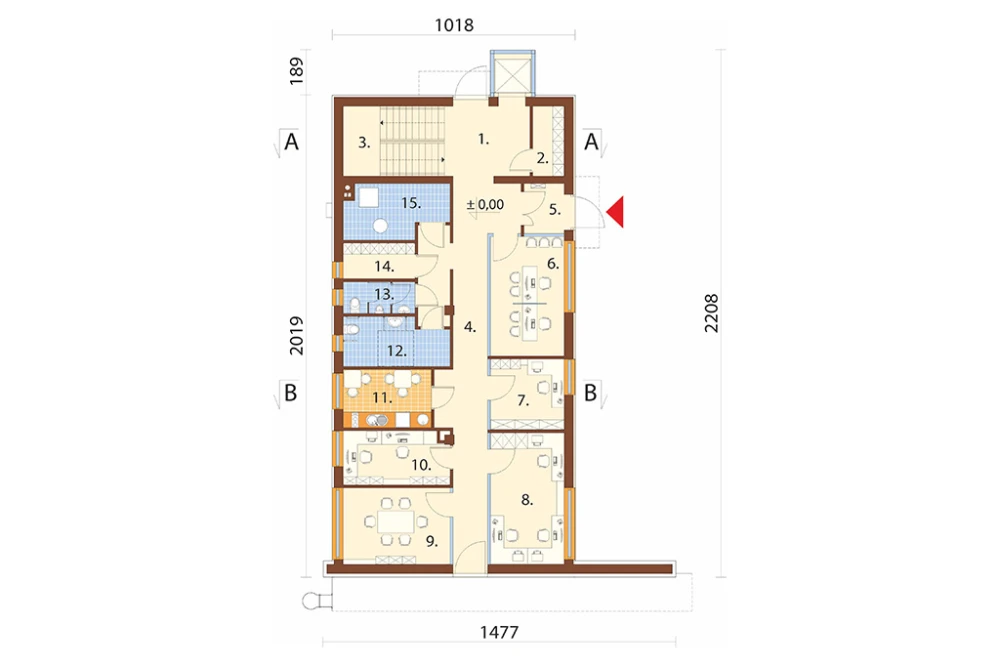

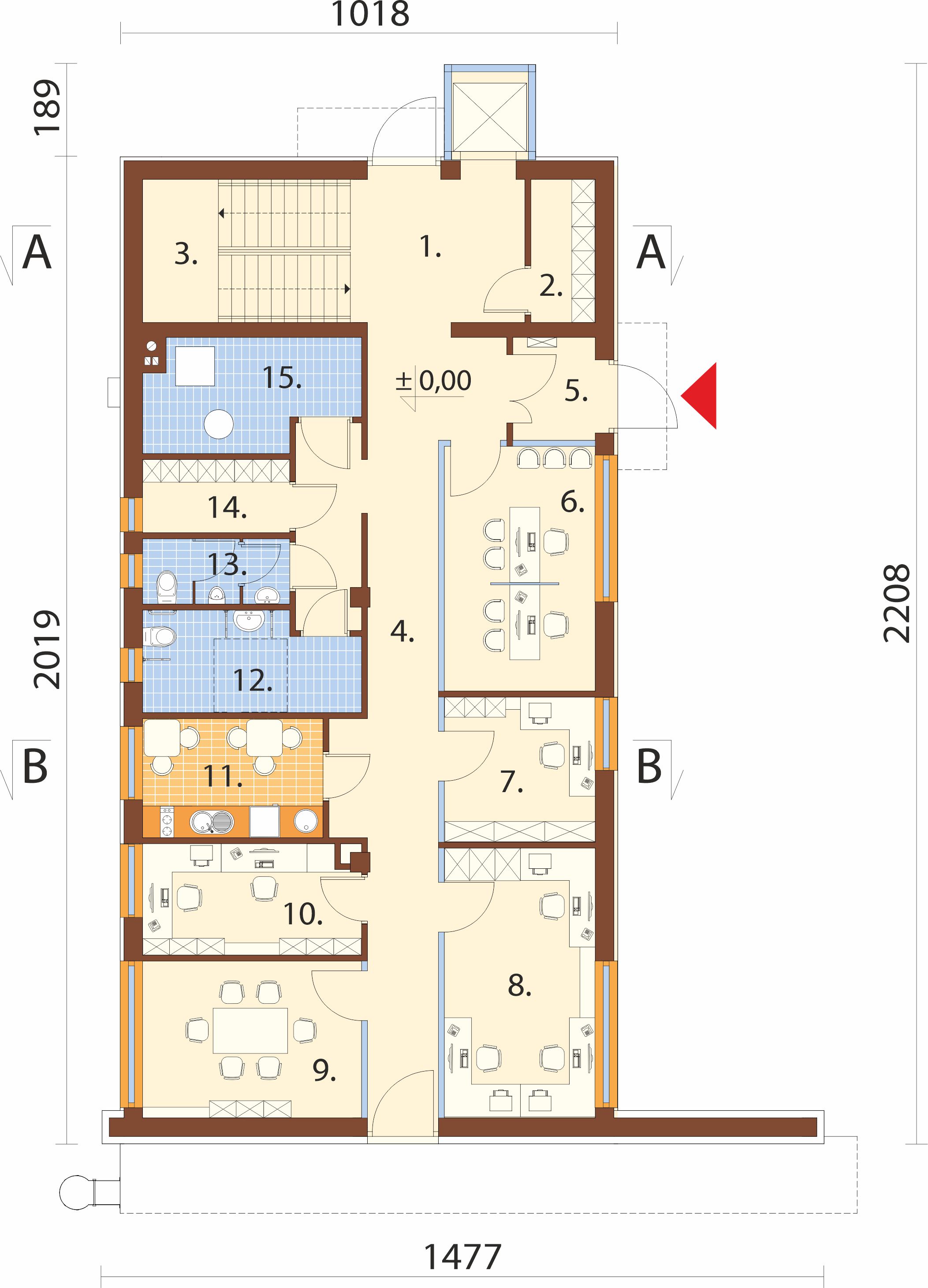

Rzut parteru
Parter: 162,34 m2
1. Hol 9,34 m2
2. Archiwum 3,76 m2
3. Komunikacja 13,40 m2
4. Korytarz 33,40 m2
5. Wiatrołap 3,33 m2
6. Sala sprzedaży 16,00 m2
7. Biuro 1 8,93 m2
8. Biuro 2 16,71 m2
9. Sala konferencyjna 14,07 m2
10. Biuro 3 9,65 m2
11. Pomieszczenie socjalne 8,76 m2
12. WC kobiet / NPS 8,35 m2
13. WC mężczyzn 3,73 m2
14. Szatnia 4,33 m2
15. Kotłownia 8,58 m2

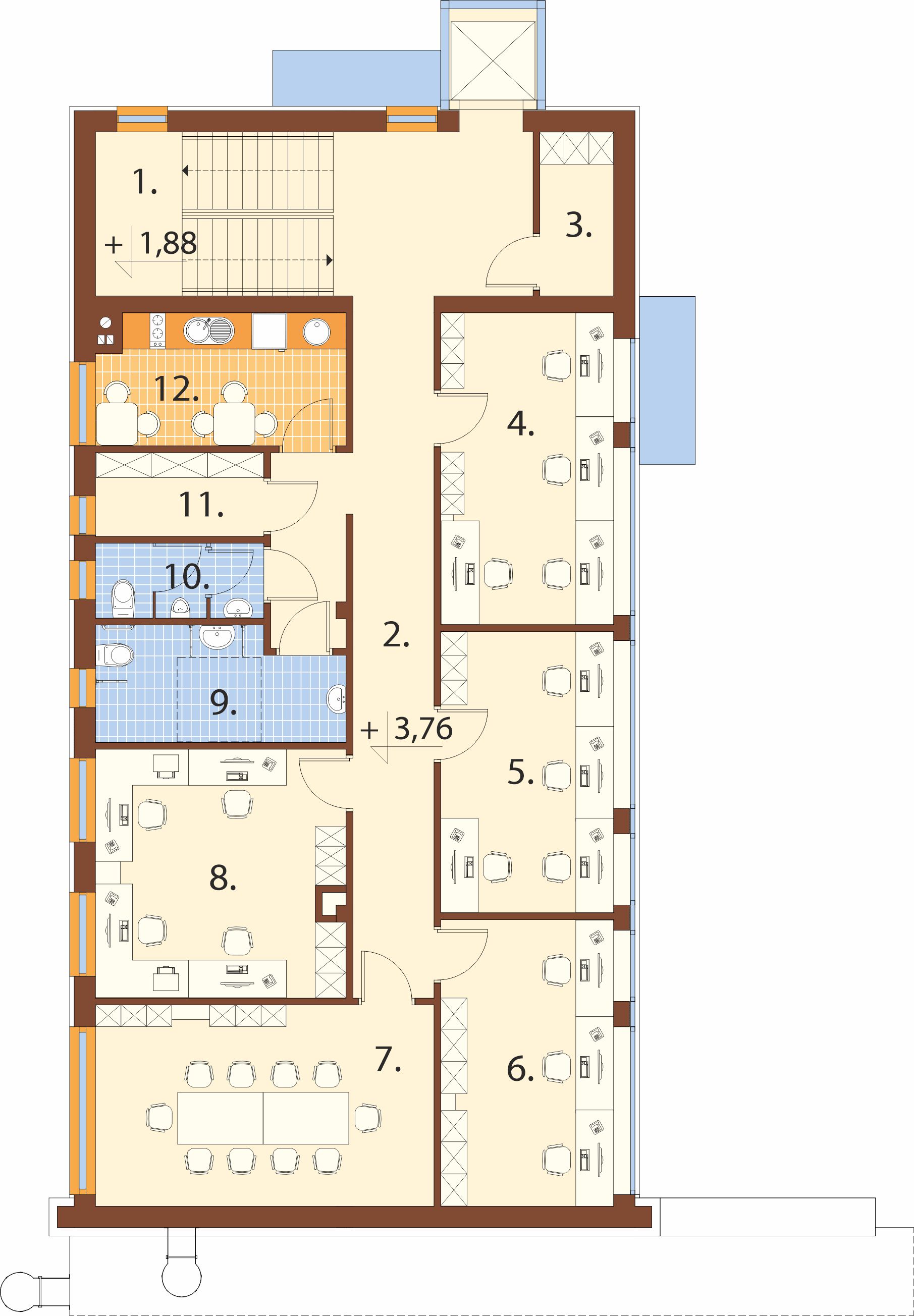

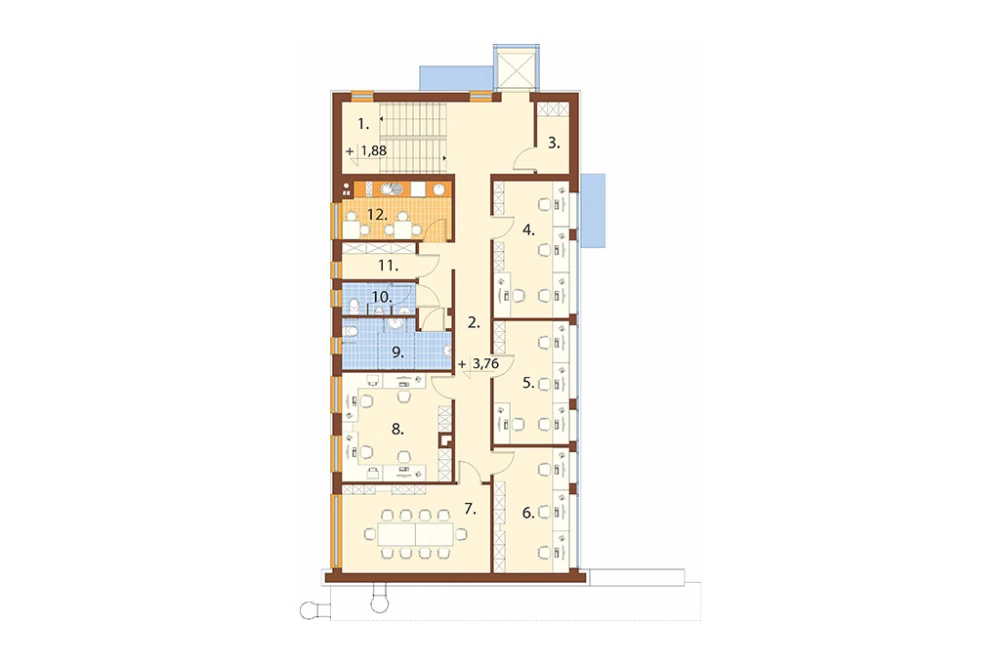

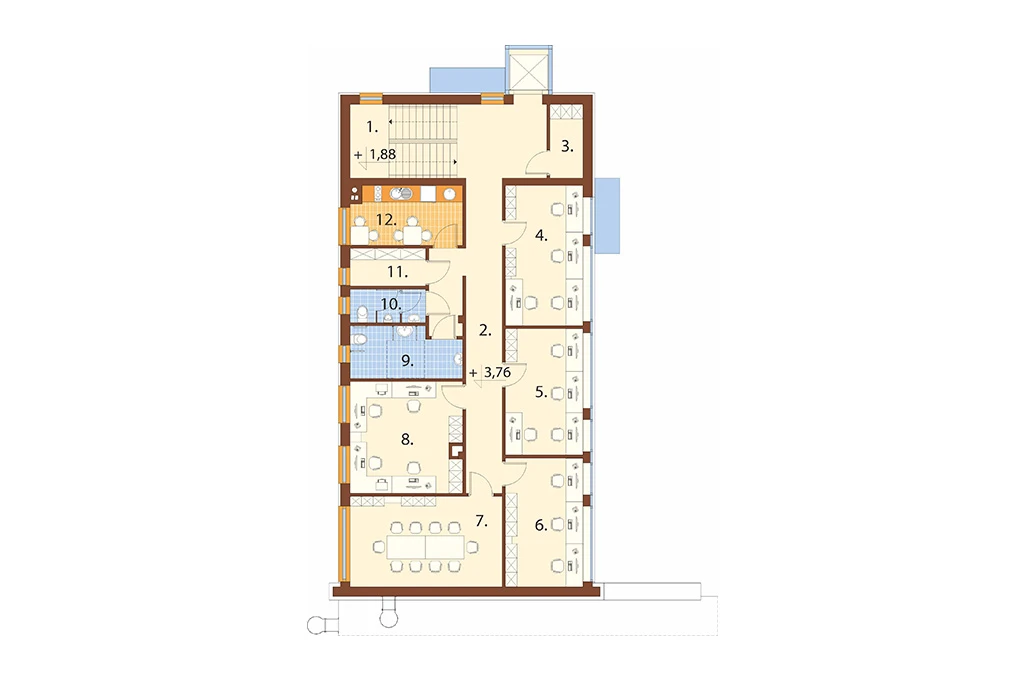

Rzut I piętra
I piętro: 162,88 m2
1. Komunikacja 13,40 m2
2. Korytarz 31,61 m2
3. Archiwum 3,76 m2
4. Biuro 1 16,72 m2
5. Biuro 2 15,21 m2
6. Biuro 3 15,50 m2
7. Sala konferencyjna 21,39 m2
8. Biuro 4 19,20 m2
9. WC kobiet / NPS 8,35 m2
10. WC mężczyzn 3,73 m2
11. Szatnia 4,33 m2
12. Pomieszczenie socjalne 9,68 m2

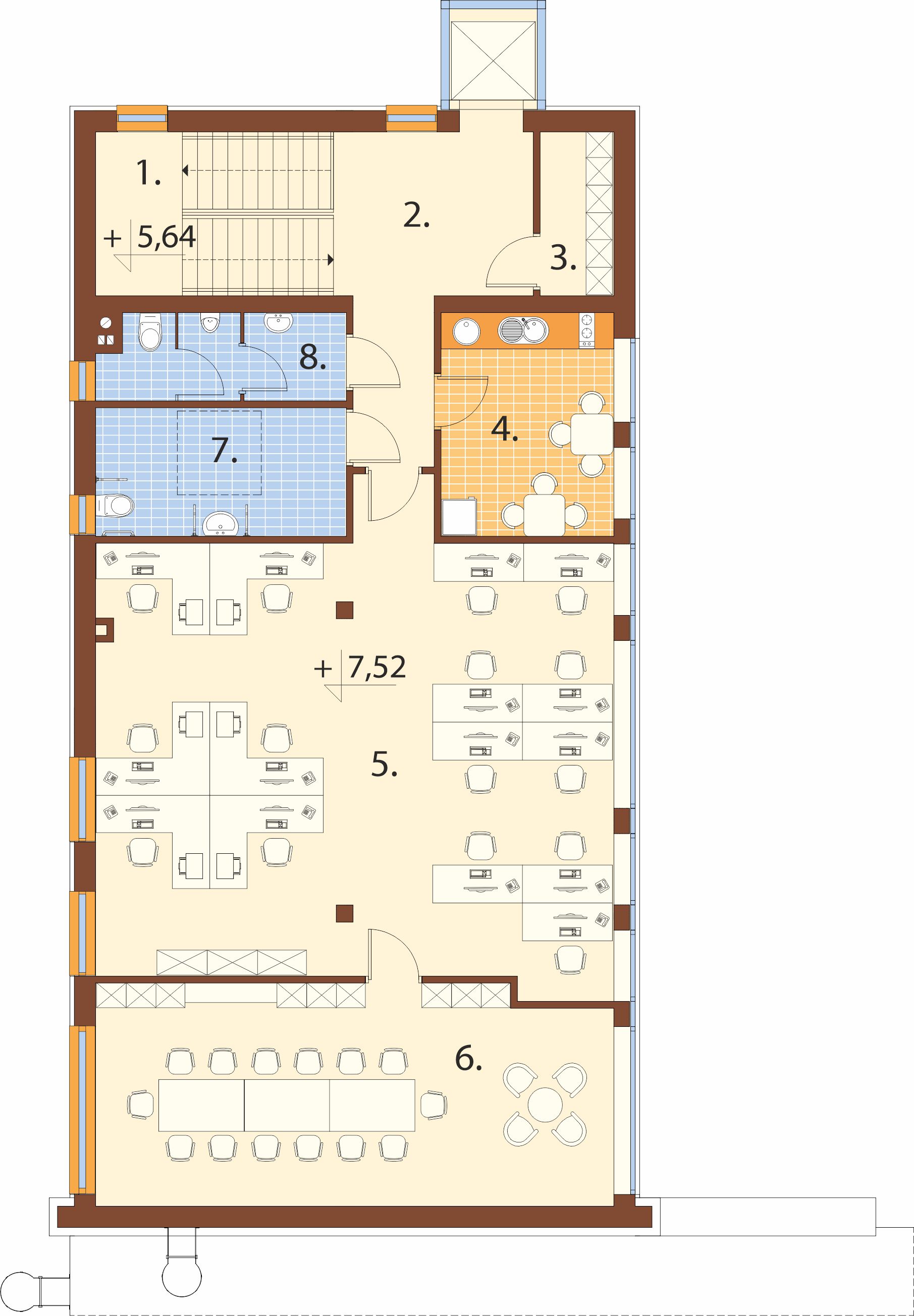

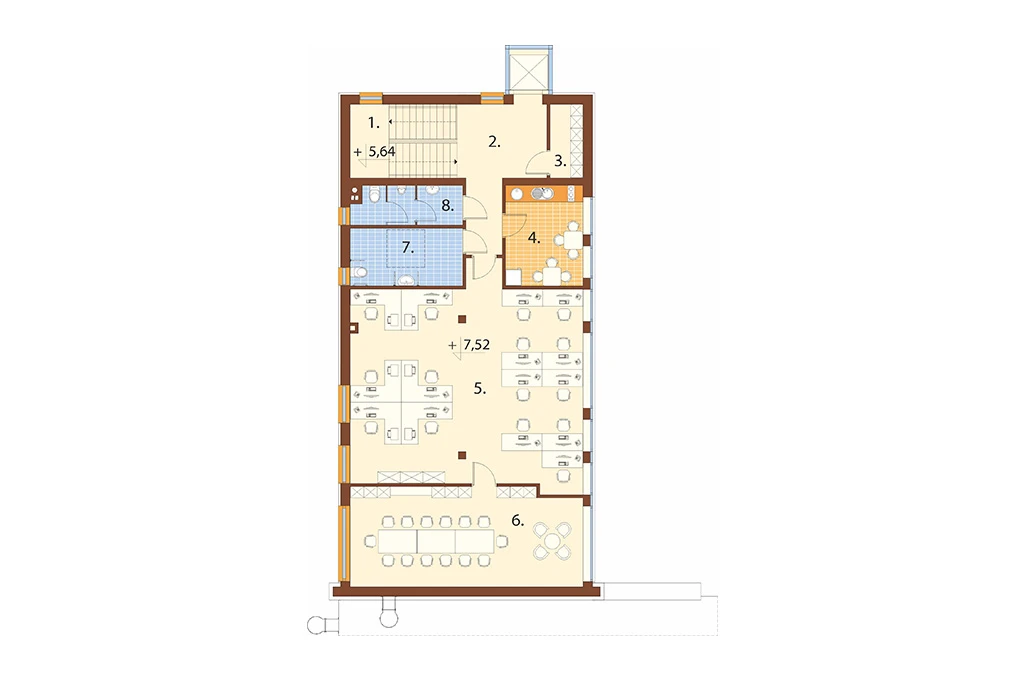

Rzut II piętra
II piętro: 167,36 / 167,36 m2
1. Komunikacja 13,40 m2
2. Korytarz 13,57 m2
3. Archiwum 3,76 m2
4. Pomieszczenie socjalne 12,07 m2
5. Biuro 1 72,83 m2
6. Sala konferencyjna 35,58 m2
7. WC kobiet / NPS 10,00 m2
8. WC mężczyzn 6,15 m2

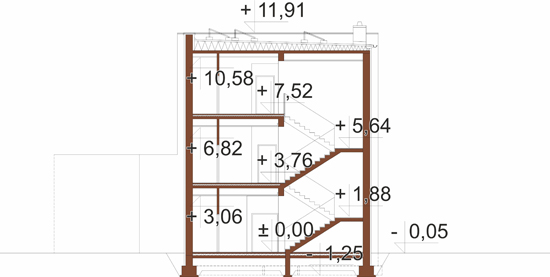

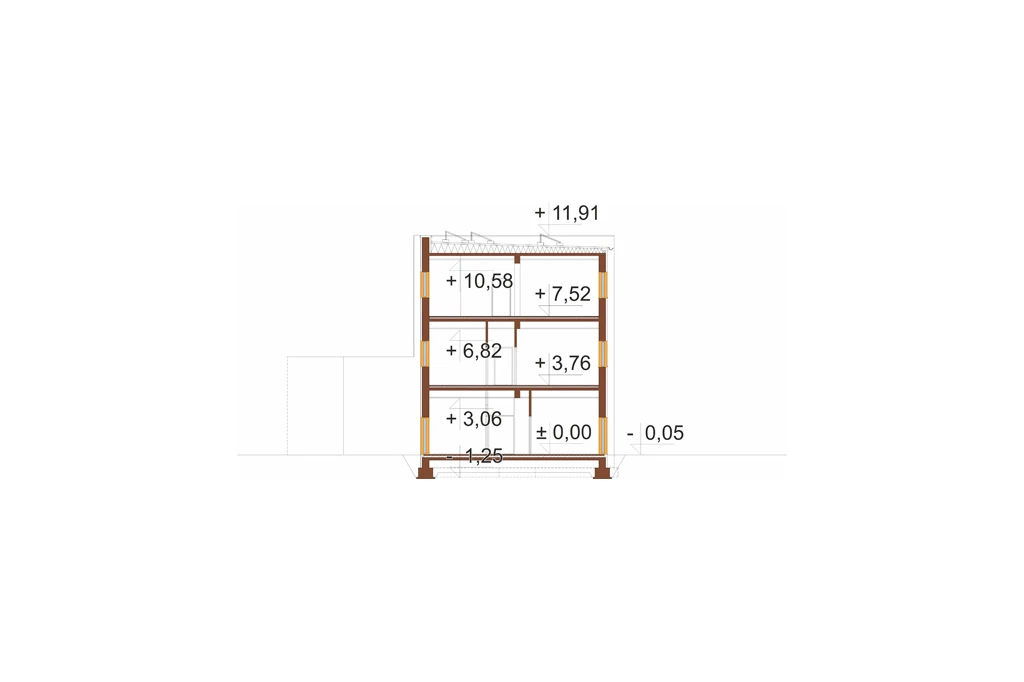

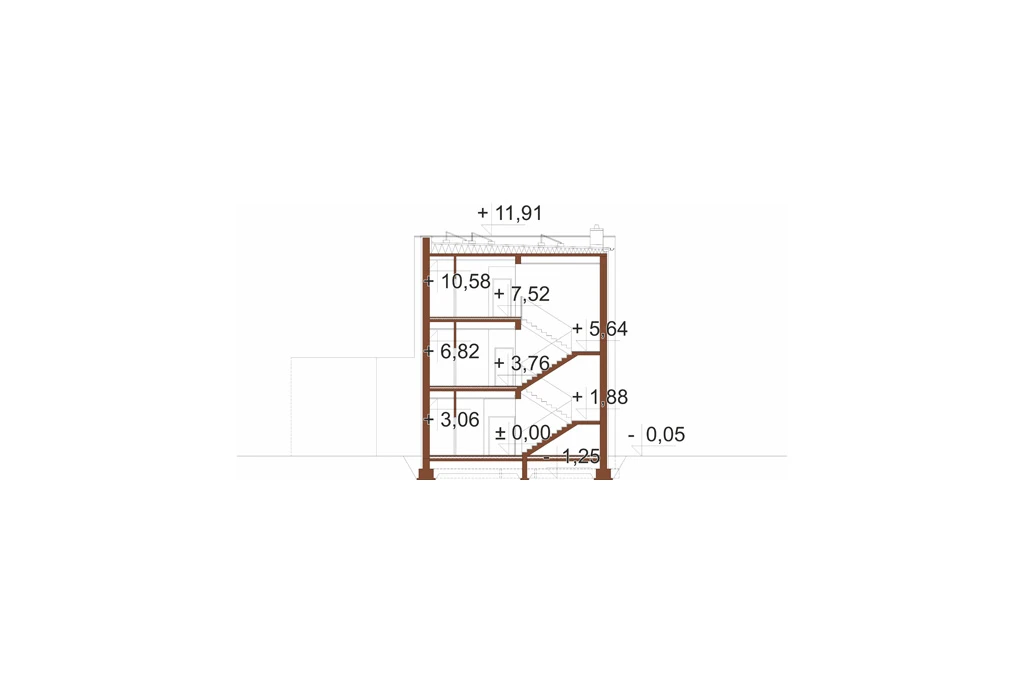

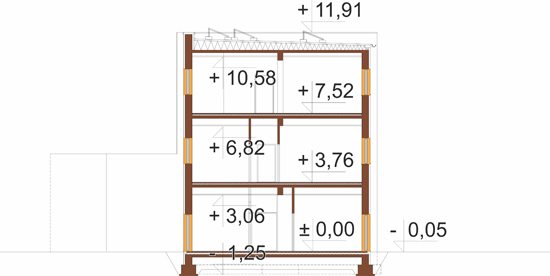

Przekroje
Informacje podstawowe
Technologia: tradycyjna, murowana
Ściany zewnętrzne: tynk cienkowarstwowy, płyty PIR / wełna mineralna 8–15 cm, pustak ceramiczny 38 cm
Strop: płytowy prefabrykowany
Pokrycie dachu: stropodach z papą termozgrzewalną
Ogrzewanie: kocioł gazowy kondensacyjny + instalacja fotowoltaiczna
Wentylacja: mechaniczna nawiewno‑wywiewna z odzyskiem ciepła
Program:
Parter: hol, korytarz, wiatrołap, archiwum, sala sprzedaży, trzy pomieszczenia biurowe, sala konferencyjna, pomieszczenie socjalne, WC damskie / dla osób niepełnosprawnych, WC męskie, szatnia podręczna, kotłownia oraz komunikacja.
I piętro: korytarz, archiwum, cztery pomieszczenia biurowe, sala konferencyjna, WC damskie / dla osób niepełnosprawnych, WC męskie, pomieszczenie socjalne, szatnia podręczna oraz komunikacja.
II piętro: korytarz, archiwum, pomieszczenia biurowe, pomieszczenie socjalne, sala konferencyjna, WC damskie / dla osób niepełnosprawnych, WC męskie oraz komunikacja.
Koszty budowy sprawdź >>
Architekt: Paweł Bronowski, Mateusz Budziakowski
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość projektu architektoniczno‑budowlanego oraz projektu technicznego:
- projekt architektoniczny
- projekt konstrukcyjny
- projekt wewnętrznych instalacji sanitarnych
- projekt wewnętrznych instalacji ogrzewania (kocioł gazowy kondensacyjny)
- projekt wewnętrznej instalacji wentylacji mechanicznej
- projekt wewnętrznej instalacji elektrycznej, instalacji odgromowej i fotowoltaicznej
- przedmiar + zestawienie materiałów budowlanych
- projektowana charakterystyka energetyczna budynku
- zgoda na zmiany w projekcie
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia użytkowa (m²) 300 - 500
- Powierzchnia zabudowy (m²) 200 - 300
- Kąt nachylenia dachu (°) 0 - 5
- Szerokość działki/krótszy bok (m) 18 - 20
- Długość działki/dłuższy bok (m) 30 - 40
- Wysokość budynku (m) 10 - 12
Podstawowe parametry projektu
- Powierzchnia użytkowa (m²) 492.26
- Powierzchnia zabudowy (m²) 213.00
- Szerokość budynku/krótszy bok (m) 10.18
- Długość budynku/dłuższy bok (m) 22.08
- Wysokość budynku (m) 11.96
- Szerokość działki/krótszy bok (m) 18.18
- Długość działki/dłuższy bok (m) 30.08
- Kąt nachylenia dachu (°) 1.35
- Rodzaj dachu jednospadowy
- Piwnica bez podpiwniczenia
- Garaż bez garażu
- Poddasze piętro
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Strop w budynku* prefabrykowany
- Pokrycie dachu* papa
- Kubatura (m³) 2510.10
- Styl modernistyczny
- Liczba kondygnacji 3
- Rodzaj ogrzewania gazowe
- Wskaźnik energii pierwotnej (kWh/(m²·rok)) 44.23
- Instalacja fotowoltaiczna* tak
- Wentylacja* mechaniczna
- Liczba pomieszczeń 35
Dodatkowe parametry projektu
- Winda w budynku tak
- Przystosowany dla osób niepełnosprawnych tak
- Garaż podziemny nie
- Pomieszczenie socjalne tak
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
