Budynek biurowo - magazynowy
Kod: K-116
 |
Projekt na zamówienie dostępny w terminie ustalonym z biurem skontaktuj się >> |
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Parametry projektu zobacz >> |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |

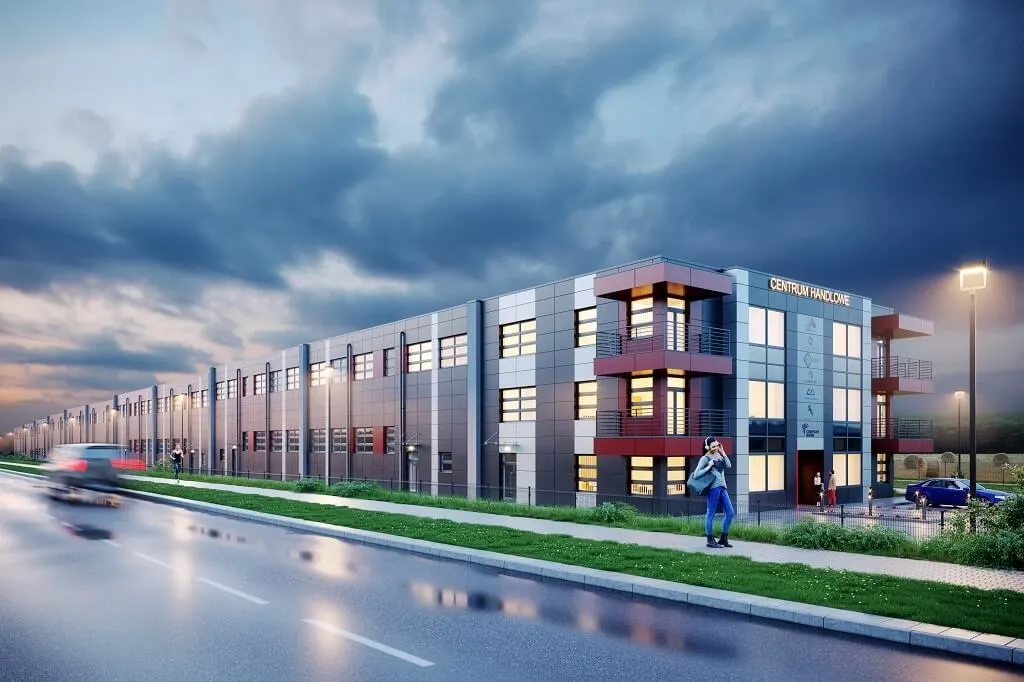

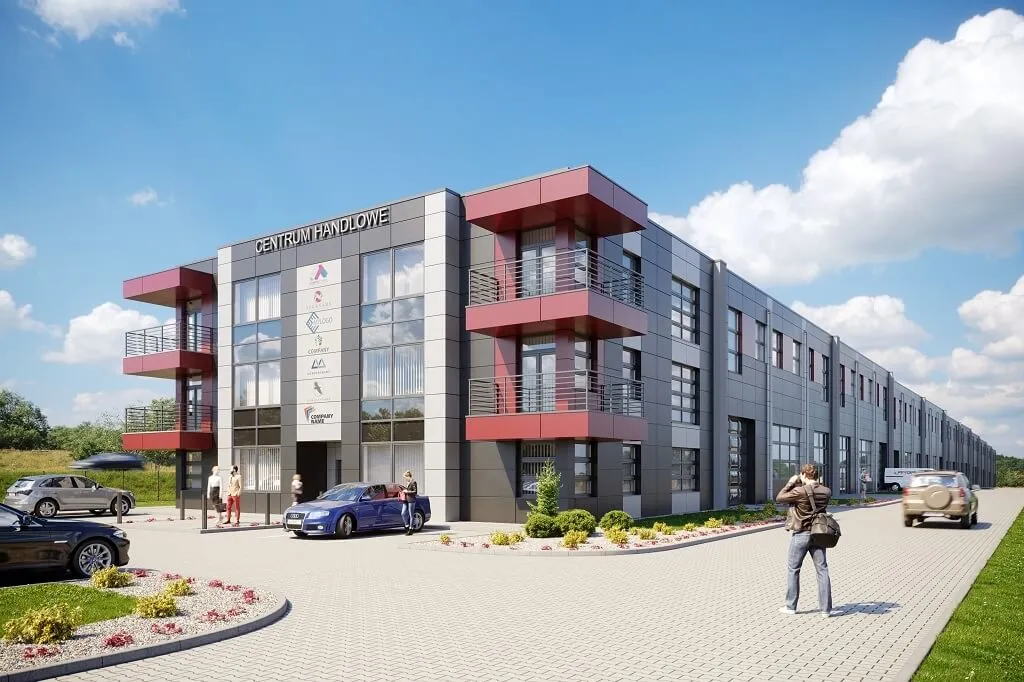

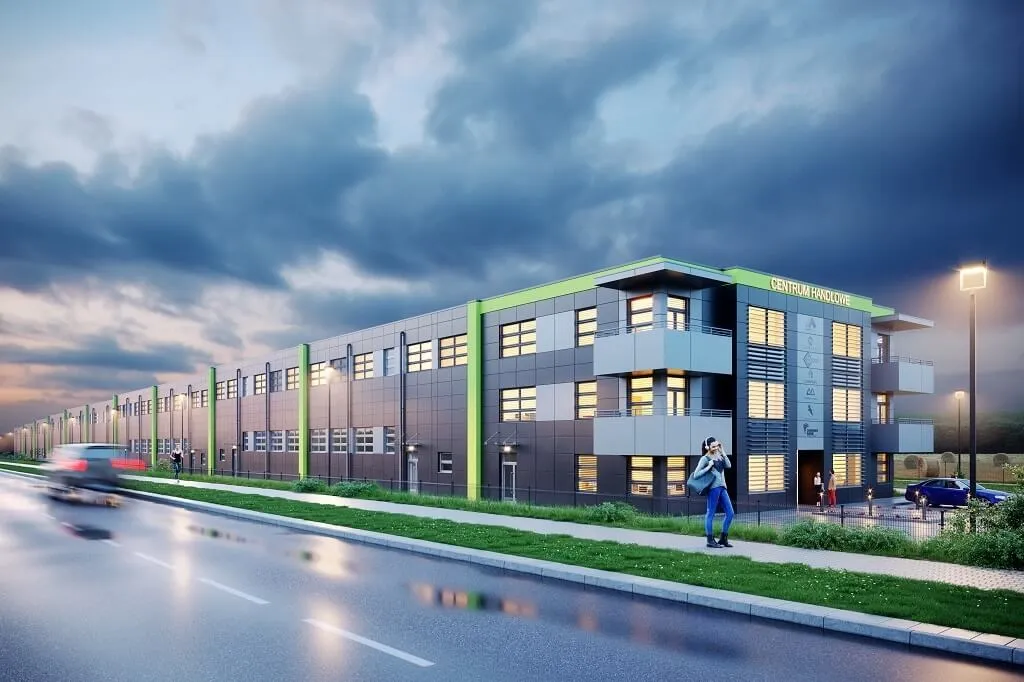

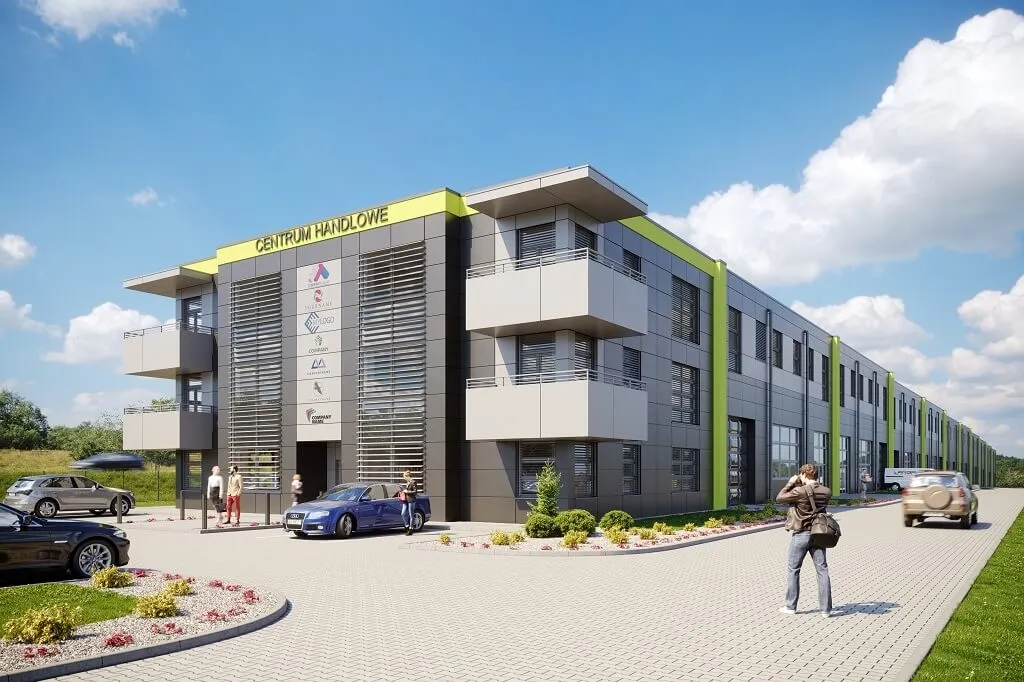

Prezentacja projektu
Opis projektu
Powierzchnia użytkowa: 7012,41 m2. Projekt budynku K-116 składa się z 11 segmentów: I segment to trzykondygnacyjny budynek biurowy, II - V segment to dwukondygnacyjny budynek magazynowow - biurowy, VI, VIII, X segment to jednokondygnacyjny budynek magazynowy, VII, IX, XI segment to dwukondygnacyjny budynek magazynowo - biurowy.

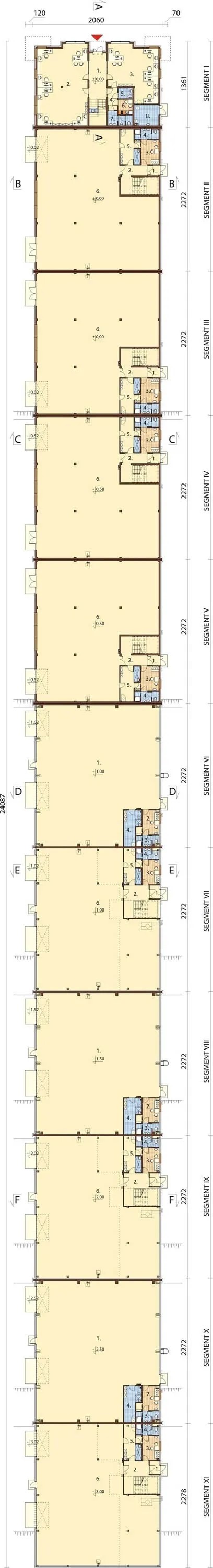

Rzut parteru
Parter: 4475,24 m2
Segment I
1. Wiatrołap + klatka schodowa 24,75 m2
2. Biuro 99,97 m2
3. Biuro 60,74 m2
4. Korytarz 5,04 m2
5. WC damskie / niepełnosprawnych 3,70 m2
6. Pomieszczenie śniadań 5,25 m2
7. WC męskie 7,15 m2
8. Kotłownia 12,05 m2
Segment II
1. Wiatrołap 2,59 m2
2. Korytarz + klatka schodowa 23,43 m2
3. Pokój socjalny 11,95 m2
4. WC + natrysk 5,85 m2
5. Pomieszczenie gospodarcze 14,11 m2
6. Hala wielofunkcyjna 360,41 m2
Segment III
1. Wiatrołap 2,59 m2
2. Korytarz + klatka schodowa 23,43 m2
3. Pokój socjalny 11,95 m2
4. WC + natrysk 5,85 m2
5. Pomieszczenie gospodarcze 14,11 m2
6. Hala wielofunkcyjna 360,41 m2
Segment IV
1. Wiatrołap 2,59 m2
2. Korytarz + klatka schodowa 23,43 m2
3. Pokój socjalny 11,95 m2
4. WC + natrysk 5,85 m2
5. Pomieszczenie gospodarcze 14,11 m2
6. Hala wielofunkcyjna 360,41 m2
Segment V
1. Wiatrołap 2,59 m2
2. Korytarz + klatka schodowa 23,43 m2
3. Pokój socjalny 11,95 m2
4. WC + natrysk 5,85 m2
5. Pomieszczenie gospodarcze 14,11 m2
6. Hala wielofunkcyjna 360,41 m2
Segment VI
1. Hala wielofunkcyjna 399,15 m2
2. Pokój socjalny 11,11 m2
3. WC + natrysk 5,68 m2
4. Pomieszczenie gospodarcze 12,96 m2
Segment VII
1. Wiatrołap 3,57 m2
2. Korytarz + klatka schodowa 25,79 m2
3. Pokój socjalny 11,25 m2
4. WC + natrysk 5,70 m2
5. Pomieszczenie gospodarcze 12,98 m2
6. Hala wielofunkcyjna 372,89 m2
Segment VIII
1. Hala wielofunkcyjna 399,15 m2
2. Pokój socjalny 11,11 m2
3. WC + natrysk 5,68 m2
4. Pomieszczenie gospodarcze 12,96 m2
Segment IX
1. Wiatrołap 3,57 m2
2. Korytarz + klatka schodowa 25,79 m2
3. Pokój socjalny 11,25 m2
4. WC + natrysk 5,70 m2
5. Pomieszczenie gospodarcze 12,98 m2
6. Hala wielofunkcyjna 372,89 m2
Segment X
1. Hala wielofunkcyjna 399,15 m2
2. Pokój socjalny 11,11 m2
3. WC + natrysk 5,68 m2
4. Pomieszczenie gospodarcze 12,96 m2
Segment XI
1. Wiatrołap 3,57 m2
2. Korytarz + klatka schodowa 25,79 m2
3. Pokój socjalny 11,25 m2
4. WC + natrysk 5,70 m2
5. Pomieszczenie gospodarcze 12,98 m2
6. Hala wielofunkcyjna 372,89 m2

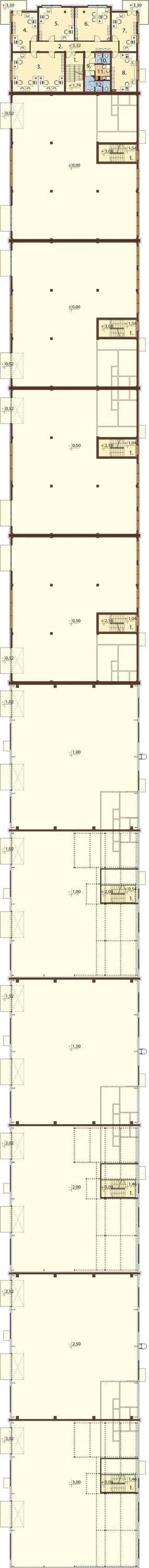

Rzut pierwszego piętra
I Piętro: 312,82 m2
Segment I
1. Klatka schodowa 12,79 m2
2. Korytarz 19,82 m2
3. Biuro 47,42 m2
4. Biuro 20,81 m2
5. Biuro 27,48 m2
6. Biuro 27,48 m2
7. Biuro 20,81 m2
8. Biuro 22,48 m2
9. Korytarz 5,04 m2
10. WC damskie 3,59 m2
11. Pomieszczenie śniadań 5,25 m2
12. WC męskie 7,15 m2
Segment II
1. Klatka schodowa 13,34 m2
Segment III
1. Klatka schodowa 13,34 m2
Segment IV
1. Klatka schodowa 13,34 m2
Segment V
1. Klatka schodowa 13,34 m2
Segment VII
1. Klatka schodowa 13,11 m2
Segment IX
1. Klatka schodowa 13,11 m2
Segment XI
1. Klatka schodowa 13,11 m2

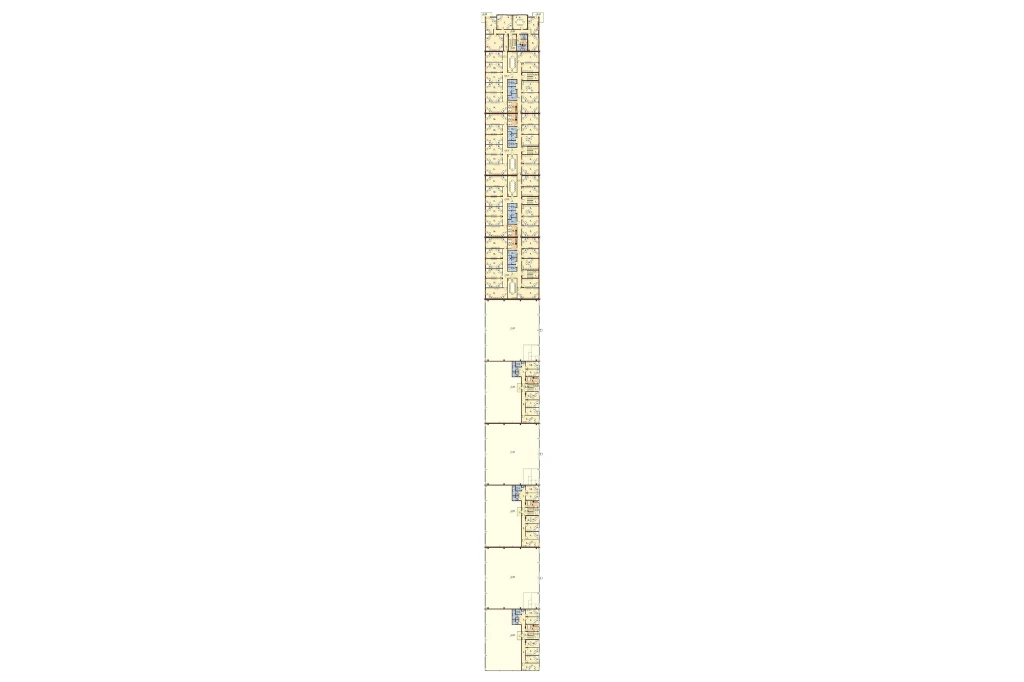

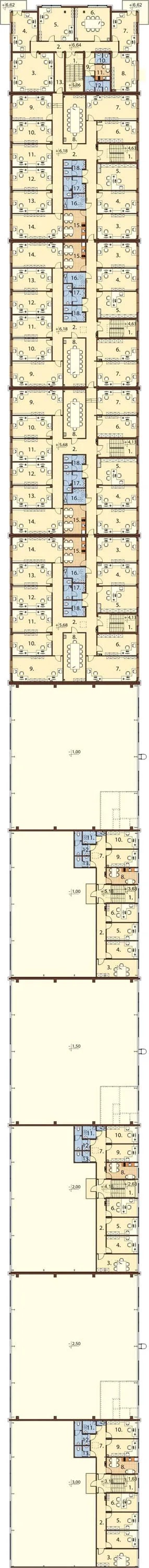

Rzut drugiego piętra
II Piętro: 246,38 m2
Segment I
1. Klatka schodowa 15,94 m2
2. Korytarz 19,82 m2
3. Biuro 37,78 m2
4. Biuro 20,81 m2
5. Biuro 27,48 m2
6. Biuro 27,48 m2
7. Biuro 20,81 m2
8. Biuro 22,48 m2
9. Korytarz 5,04 m2
10. WC damskie 3,59 m2
11. Pomieszczenie śniadań 5,25 m2
12. WC męskie 7,15 m2
13. Korytarz 8,68 m2
Segment II
1. Klatka schodowa 7,98 m2
2. Korytarz 66,18 m2
3. Biuro 23,27 m2
4. Biuro 20,55 m2
5. Biuro 24,40 m2
6. Biuro 19,87 m2
7. Biuro 29,79 m2
8. Pokój konferencyjny 24,95 m2
9. Biuro 23,27 m2
10. Biuro 20,55 m2
11. Biuro 20,94 m2
12. Biuro 20,94 m2
13. Biuro 20,55 m2
14. Biuro 29,79 m2
15. Pokój socjalny 15,04 m2
16. Kotłownia 6,88 m2
17. WC męskie 8,19 m2
18. WC damskie 7,24 m2
Segment III
1. Klatka schodowa 7,98 m2
2. Korytarz 65,81 m2
3. Biuro 23,27 m2
4. Biuro 20,55 m2
5. Biuro 24,40 m2
6. Biuro 19,87 m2
7. Biuro 23,27 m2
8. Pokój konferencyjny 24,95 m2
9. Biuro 29,79 m2
10. Biuro 20,55 m2
11. Biuro 20,94 m2
12. Biuro 20,94 m2
13. Biuro 20,55 m2
14. Biuro 29,79 m2
15. Pokój socjalny 15,04 m2
16. Kotłownia 6,88 m2
17. WC męskie 8,19 m2
18. WC damskie 7,24 m2
Segment IV
1. Klatka schodowa 7,98 m2
2. Korytarz 65,81 m2
3. Biuro 23,27 m2
4. Biuro 20,55 m2
5. Biuro 24,40 m2
6. Biuro 19,87 m2
7. Biuro 23,27 m2
8. Pokój konferencyjny 24,95 m2
9. Biuro 29,79 m2
10. Biuro 20,55 m2
11. Biuro 20,94 m2
12. Biuro 20,94 m2
13. Biuro 20,55 m2
14. Biuro 29,79 m2
15. Pokój socjalny 15,04 m2
16. Kotłownia 6,88 m2
17. WC męskie 8,19 m2
18. WC damskie 7,24 m2
Segment V
1. Klatka schodowa 7,98 m2
2. Korytarz 59,64 m2
3. Biuro 23,27 m2
4. Biuro 20,55 m2
5. Biuro 24,40 m2
6. Biuro 19,87 m2
7. Biuro 23,27 m2
8. Pokój konferencyjny 24,95 m2
9. Biuro 29,79 m2
10. Biuro 20,55 m2
11. Biuro 20,94 m2
12. Biuro 20,94 m2
13. Biuro 20,55 m2
14. Biuro 29,79 m2
15. Pokój socjalny 15,04 m2
16. Kotłownia 6,88 m2
17. WC męskie 8,19 m2
18. WC damskie 7,24 m2
Segment VII
1. Klatka schodowa 9,24 m2
2. Korytarz 11,93 m2
3. Biuro 17,78 m2
4. Biuro 13,26 m2
5. Biuro 13,26 m2
6. Biuro 13,83 m2
7. Korytarz 14,75 m2
8. Pomieszczenie socjalne 12,23 m2
9. Biuro 13,26 m2
10. Biuro 13,17 m2
11. Kotłownia 3,93 m2
12. WC męskie 6,23 m2
13. WC damskie 3,97 m2
Segment IX
1. Klatka schodowa 9,24 m2
2. Korytarz 11,93 m2
3. Biuro 17,78 m2
4. Biuro 13,26 m2
5. Biuro 13,26 m2
6. Biuro 13,83 m2
7. Korytarz 14,75 m2
8. Pomieszczenie socjalne 12,23 m2
9. Biuro 13,26 m2
10. Biuro 13,17 m2
11. Kotłownia 3,93 m2
12. WC męskie 6,23 m2
13. WC damskie 3,97 m2
Segment XI
1. Klatka schodowa 9,24 m2
2. Korytarz 11,93 m2
3. Biuro 17,78 m2
4. Biuro 13,26 m2
5. Biuro 13,26 m2
6. Biuro 13,83 m2
7. Korytarz 14,75 m2
8. Pomieszczenie socjalne 12,23 m2
9. Biuro 13,26 m2
10. Biuro 13,17 m2
11. Kotłownia 3,93 m2
12. WC męskie 6,23 m2
13. WC damskie 3,97 m2

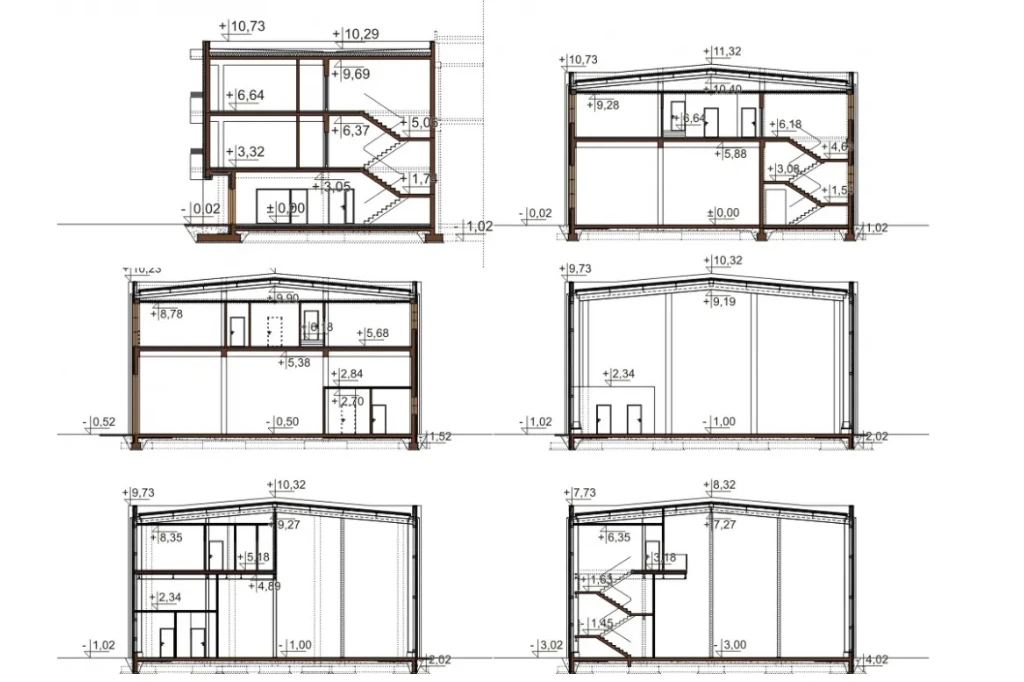

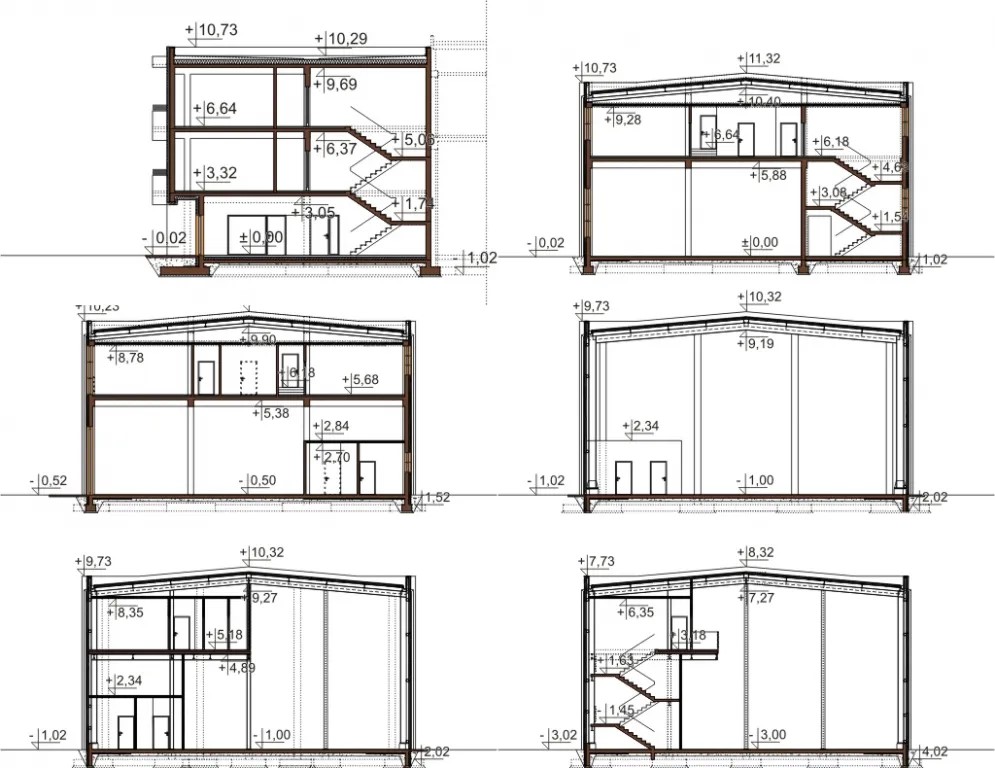

Przekrój

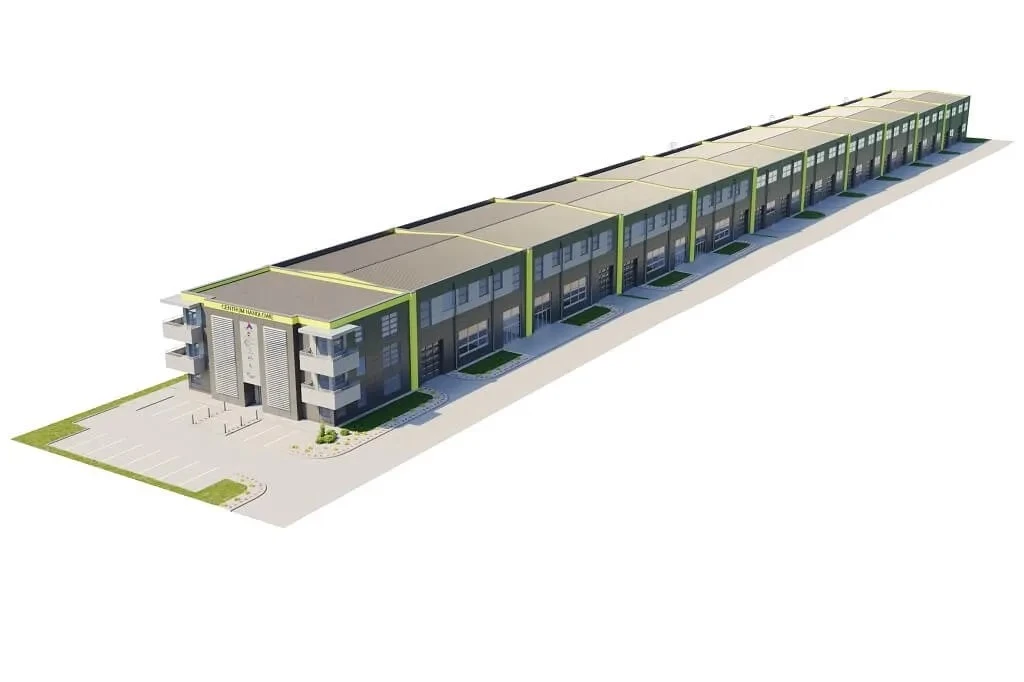

Model

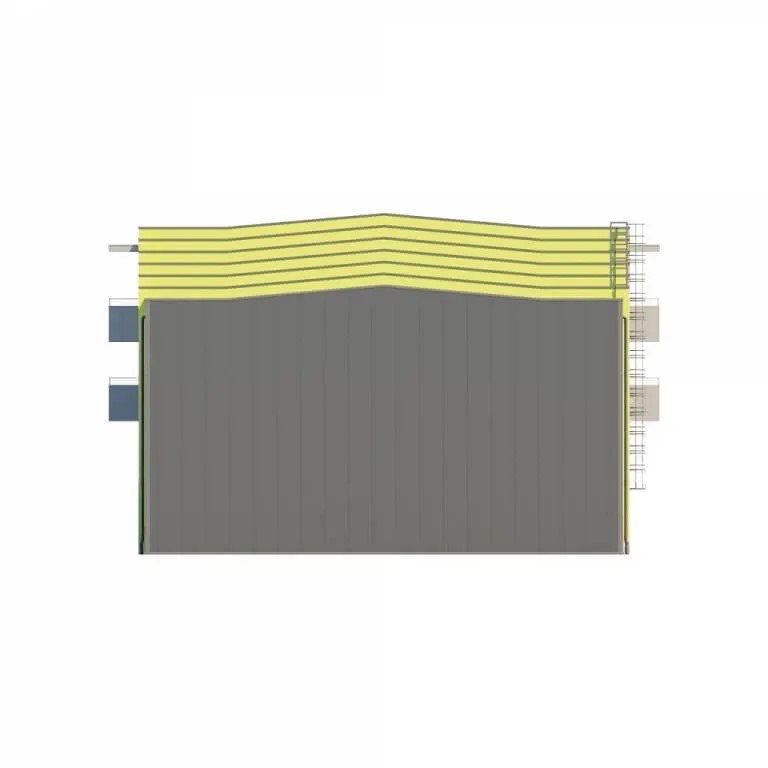

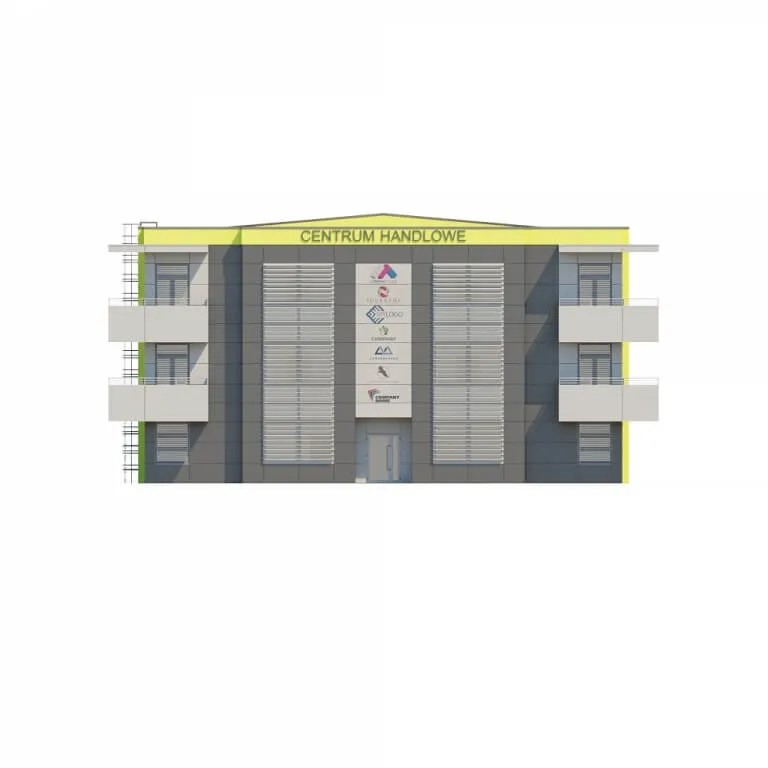

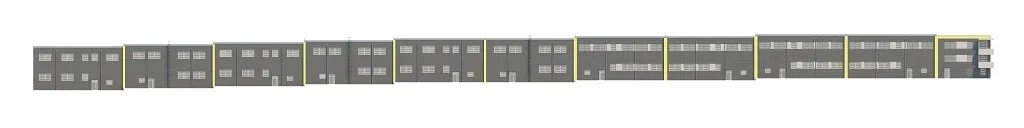

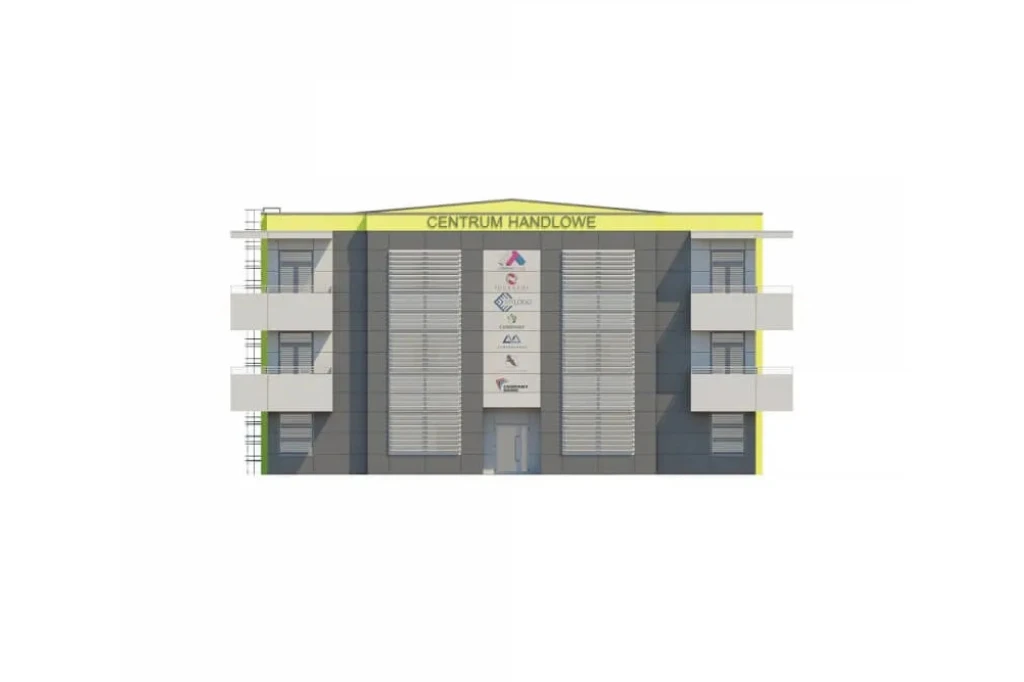

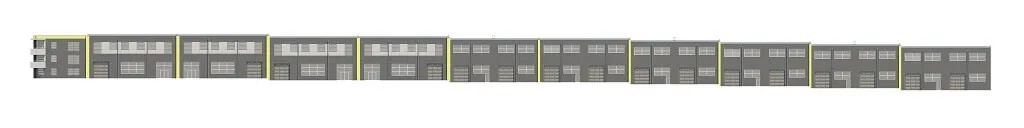

Elewacje
Informacje podstawowe
Technologia: tradycyjna i stalowa
Ściany zewnętrzne:
część biurowa: bloczki silka 24 cm, styropian 15cm, tynk zewnętrzny
część magazynowa segemnty II-V: bloczki silka 24cm, styropian 12cm, tynk zewnętrzny
część magazynowa segmenty VI-X!: konstrukcja stalowa obudowane płytą warstwową 12 cm
Strop w budynku: żelbetowy w segmentach I-V oraz żelbetowe na belkach stalowych w segmentach VII, IX i XI
Ogrzewanie:
część administracyjno - socjalna segment I oraz piętra w pozostałych segmentach: kotły gazowe
część magazynowa we wszystkich segmentach: aparaty grzewczo - wentylacyjne gazowe
Wentylacja:
część administracyjno - socjalna segment I oraz piętra w pozostałych segmentach: wentylacja nawiewno - wywiewna z rekuperacją oraz mechaniczna wywiewna i grawitacyjna
część magazynowa we wszystkich segmentach: wentylacja grawitacyjna
Pokrycie dachu:
część biurowa: stropodach
część magazynowa: dachowa płyta warstwowa na konstrukcji stalowej
Program:
parter: 8 wiatrołapów, 10 pokoi socjalnych, 10 wc z natryskiem, 10 pom. gospodarczych, 10 hal wielofunkcyjnych, 2 biura, wc damskie/niepełnosprawnych, wc męskie, kotłownia, pomieszczenie śniadań
I piętro: 8 klatek schodowych, korytarz, 6 biur, wc damskie, wc męskie, pomieszczenie śniadań
II piętro: 8 klatek schodowych, 12 korytarzy, 68 biur, 4 pokoje konferencyjne, 4 pokoje socjalne, 7 kotłowni, 8 wc męskich, 8 wc damskich, pomieszczenie śniadań
Wszystkie segmenty posiadają niezależną od siebie konstrukcję oraz są oddzielone od siebie ścianami oddzielenia pożarowego. Część segmentów jest posadowiona niżej względem poprzednich. Uskoki pomiędzy segmentami nie przekraczają 50 cm. Pomiędzy segmentami I, II, III, IV i V zaprojektowano przejścia drogami komunikacyjnymi.
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan, gaz, c.o. z kotłownią na gaz, wentylacja mechaniczna)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- projektowana charakterystyka energetyczna budynku
- zestawienie materiałów
- zestawienie elementów konstrukcji stalowej
- zgoda na zmiany w projekcie
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia użytkowa (m²) pow. 5000
- Powierzchnia zabudowy (m²) pow. 3000
- Kąt nachylenia dachu (°) 0 - 5
- Szerokość działki/krótszy bok (m) 25 - 30
- Długość działki/dłuższy bok (m) pow. 50
- Wysokość budynku (m) 10 - 12
Podstawowe parametry projektu
- Powierzchnia użytkowa (m²) 7012.41
- Powierzchnia zabudowy (m²) 4815.27
- Szerokość budynku/krótszy bok (m) 20.60
- Długość budynku/dłuższy bok (m) 240.87
- Wysokość budynku (m) 11.34
- Szerokość działki/krótszy bok (m) 28.60
- Długość działki/dłuższy bok (m) 247.87
- Kąt nachylenia dachu (°) 2 - 5
- Rodzaj dachu płaski
- Piwnica bez podpiwniczenia
- Garaż bez garażu
- Poddasze piętro
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna / stalowa
- Strop w budynku* żelbetowy
- Pokrycie dachu* stropodach
- Kubatura (m³) 51049.10
- Liczba kondygnacji 3
- Rodzaj ogrzewania gazowe
- Wentylacja* mechaniczna
- Liczba pomieszczeń 205
Dodatkowe parametry projektu
- Winda w budynku nie
- Przystosowany dla osób niepełnosprawnych tak
- Garaż podziemny nie
- Pomieszczenie socjalne tak
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
