Zakład opiekuńczo - leczniczy

30 000,00 zł
Tak niską cenę gwarantujemy do 10 czerwca 2026

Projekt architektoniczny i techniczny W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >>
Parametry projektu Parametry projektu zobacz >>
Czas przygotowania Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia
Projekt w wersji elektronicznej Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >>
Odbicie lustrzane Odbicie lustrzane projektu zobacz >>
Koszty budowy Koszty budowy zobacz >>
Forum Forum dotyczące tego projektu zobacz >>

Przejdź do opisu projektu i spaceru 3D
Zmiany w projekcie Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >>
Adaptacja Adaptacja i pozwolenie na budowę zobacz >>
Masz pytanie Jeśli masz pytanie napisz >>
Napisz jeśli masz pytanie

Prezentacja projektu

Opis projektu

Opis projektu

Powierzchnia użytkowa: 2394,84 m2. Budynek pełniący funkcję zakładu opiekuńczo-leczniczego, dwukondygnacyjny, niepodpiwniczony, z parterem oraz poddaszem użytkowym. Podstawowa bryła zaprojektowana na planie litery L, przykryta dachem dwuspadowym o nachyleniu połaci 20°. Obiekt przewidziany dla ok. 115 pensjonariuszy, z pełnym zapleczem medyczno-opiekuńczym, kuchennym, administracyjnym i technicznym, dostosowany do potrzeb osób niepełnosprawnych.


Rzut

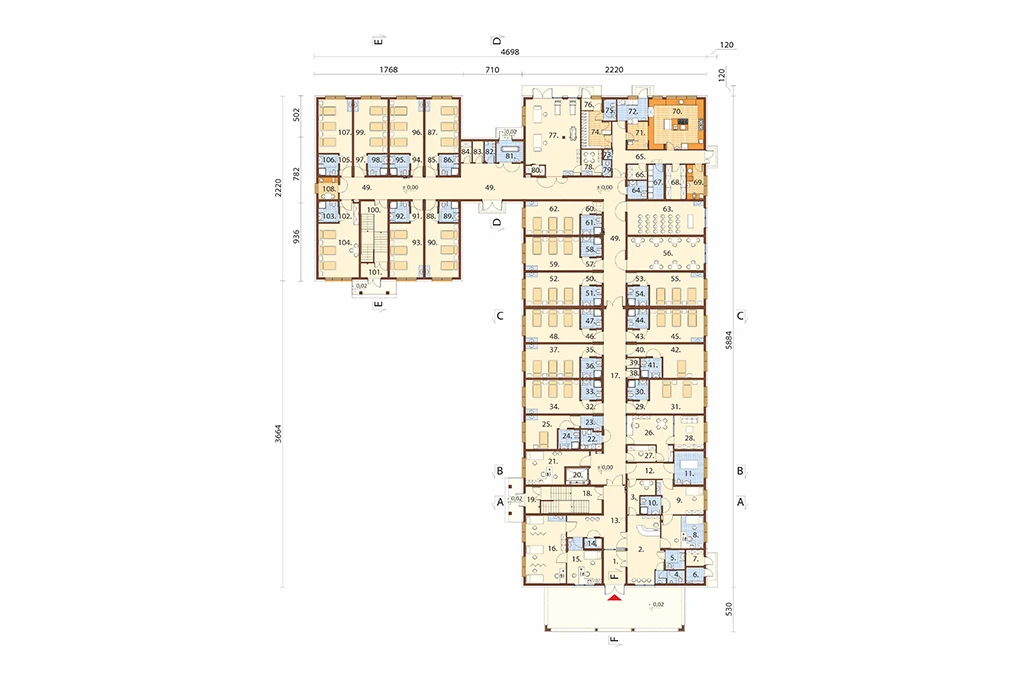

Rzut parteru

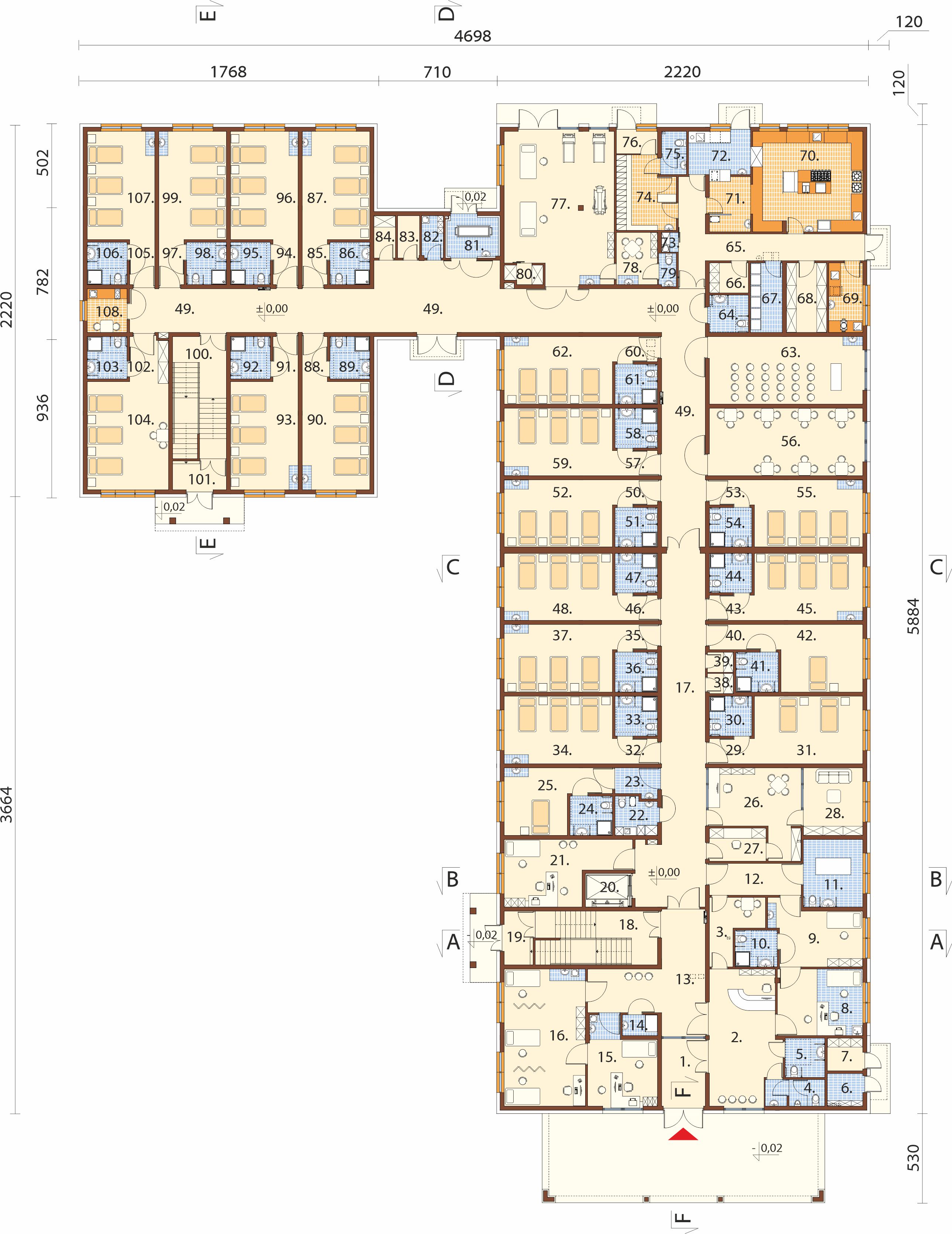

Projekt budynku zakładu opiekuńczo-leczniczego K-174 - rzut parteru
Powiększ rzut

Parter: 1473,07 m2

1. Wiatrołap 10,18 m2
2. Recepcja + poczekalnia 31,36 m2
3. Zaplecze recepcji 9,05 m2
4. WC męskie 5,31 m2
5. WC damskie / dla niepełnosprawnych 5,34 m2
6. Pom. techniczne instalacji wodnej 3,94 m2
7. Pom. techniczne elektryczne 3,94 m2
8. Pokój przyjęć na oddział 19,74 m2
9. Pokój przyjęć na oddział 18,42 m2
10. Łazienka 5,32 m2
11. Łazienka 13,93 m2
12. Przedsionek 10,08 m2
13. Korytarz + poczekalnia 30,56 m2
14. Pomieszczenie na odpady medyczne 2,45 m2
15. Gabinet lekarski 18,77 m2
16. Gabinet zabiegowy 38,93 m2
17. Korytarz 59,69 m2
18. Klatka schodowa 17,08 m2
19. Wiatrołap 5,34 m2
20. Szyb windy 5,49 m2
21. Gabinet psychologa / logopedy 23,63 m2
22. Brudownik 5,36 m2
23. Śluza umywalkowo fartuchowa 4,00 m2
24. Łazienka 5,71 m2
25. Izolatka 18,81 m2
26. Stanowisko pielęgniarskie 22,70 m2
27. Punkt przygotowywania leków 6,45 m2
28. Pokój przygotowawczy 13,93 m2
29. Przedsionek 3,88 m2
30. Łazienka 5,79 m2
31. Sala 2 osobowa 25,48 m2
32. Przedsionek 3,88 m2
33. Łazienka 5,79 m2
34. Sala 3 osobowa 25,48 m2
35. Przedsionek 3,88 m2
36. Łazienka 5,79 m2
37. Sala 3 osobowa 25,48 m2
38. Składzik na bieliznę czystą 1,73 m2
39. Składzik na bieliznę brudną 1,74 m2
40. Przedsionek 6,18 m2
41. Łazienka 5,79 m2
42. Sala 1 osobowa 19,20 m2
43. Przedsionek 3,88 m2
44. Łazienka 5,72 m2
45. Sala 3 osobowa 25,28 m2
46. Przedsionek 3,88 m2
47. Łazienka 5,72 m2
48. Sala 3 osobowa 25,28 m2
49. Korytarz 132,82 m2
50. Przedsionek 3,88 m2
51. Łazienka 5,72 m2
52. Sala 3 osobowa 25,28 m2
53. Przedsionek 3,88 m2
54. Łazienka 5,72 m2
55. Sala 3 osobowa 25,28 m2
56. Pokój pobytu dziennego / świetlica 36,13 m2
57. Przedsionek 3,88 m2
58. Łazienka 5,79 m2
59. Sala 3 osobowa 25,48 m2
60. Przedsionek 3,88 m2
61. Łazienka 5,79 m2
62. Sala 3 osobowa 25,48 m2
63. Kaplica 36,13 m2
64. WC ogólnodostępne 4,98 m2
65. Korytarz 24,74 m2
66. Magazyn 4,00 m2
67. Pomieszczenie chłodziarek 7,62 m2
68. Magazyn 9,65 m2
69. Przygotowalnia warzyw / jaj 8,13 m2
70. Kuchnia 38,47 m2
71. Rozdzielnia kelnerska 7,82 m2
72. Zmywalnia 9,25 m2
73. Pomieszczenie porządkowe 1,11 m2
74. Szatnia personelu kuchni 14,25 m2
75. Łazienka 3,65 m2
76. Wiatrołap 3,12 m2
77. Sala rehabilitacyjna 55,97 m2
78. Pokój rehabilitantów 7,40 m2
79. WC 1,96 m2
80. Składzik sprzętu rehabilitacyjnego 2,37 m2
81. Promorte 7,07 m2
82. Pomieszczenie porządkowe 3,08 m2
83. Wózkownia 3,14 m2
84. Pomieszczenie gospodarcze 3,10 m2
85. Przedsionek 3,88 m2
86. Łazienka 5,79 m2
87. Sala 3 osobowa 25,48 m2
88. Przedsionek 3,88 m2
89. Łazienka 5,79 m2
90. Sala 3 osobowa 25,48 m2
91. Przedsionek 3,88 m2
92. Łazienka 5,79 m2
93. Sala 3 osobowa 25,48 m2
94. Przedsionek 3,88 m2
95. Łazienka 5,79 m2
96. Sala 3 osobowa 25,48 m2
97. Przedsionek 3,88 m2
98. Łazienka 5,79 m2
99. Sala 3 osobowa 25,48 m2
100. Klatka schodowa 17,08 m2
101. Wiatrołap 5,34 m2
102. Przedsionek 5,89 m2
103. Łazienka 5,79 m2
104. Sala 3 osobowa 30,73 m2
105. Przedsionek 3,88 m2
106. Łazienka 5,79 m2
107. Sala 3 osobowa 25,48 m2
108. Kuchnia podręczna 5,96 m2
Rzut

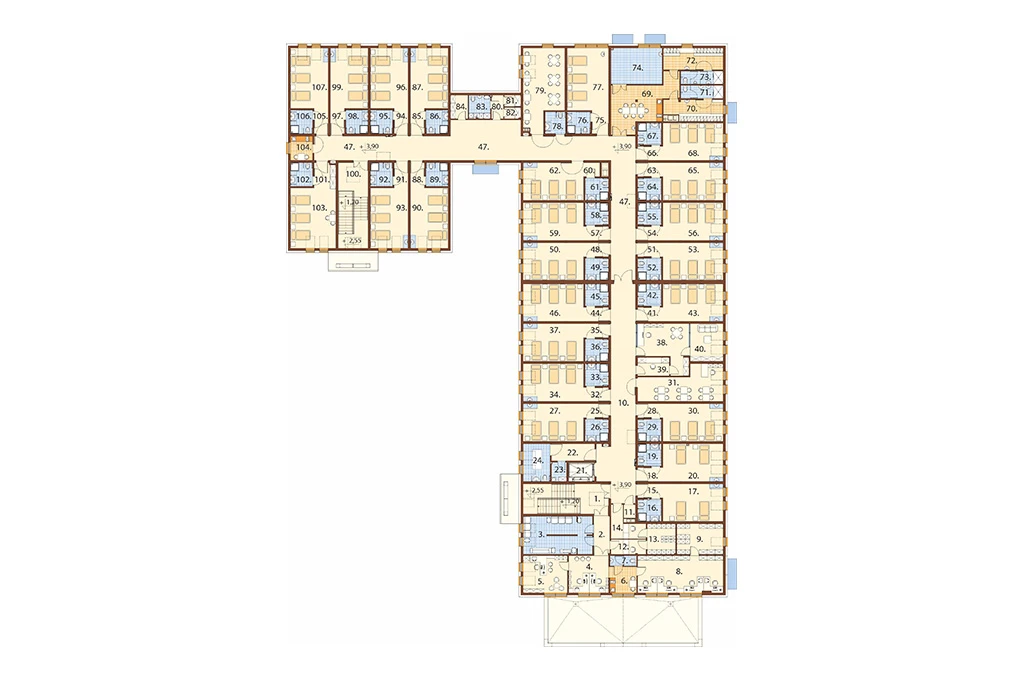

Rzut poddasza

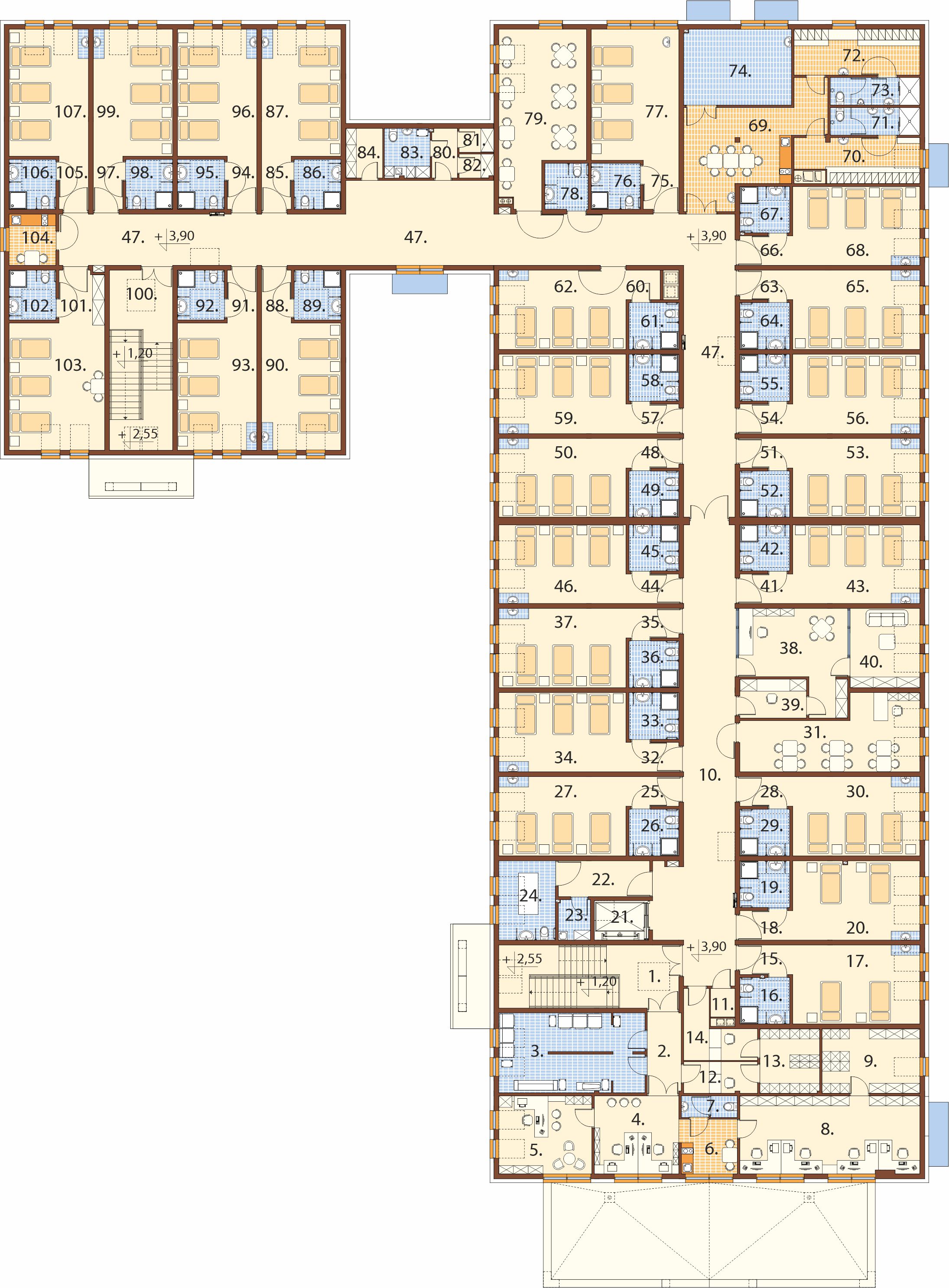

Projekt budynku zakładu opiekuńczo-leczniczego K-174 - rzut poddasza
Powiększ rzut

Poddasze: 1474,73 m2

1. Klatka schodowa 27,74 m2
2. Korytarz 6,76 m2
3. Pralnia 29,25 m2
4. Sekretariat 16,62 m2
5. Pokój kierownika 18,32 m2
6. Pokój śniadań 7,66 m2
7. WC 2,96 m2
8. Pokój biurowy 35,36 m2
9. Archiwum 15,92 m2
10. Korytarz 65,63 m2
11. Wózkownia 1,68 m2
12. Komora przyjęcia leków 5,80 m2
13. Magazyn leków 9,62 m2
14. Ekspedycja leków 8,36 m2
15. Przedsionek 3,88 m2
16. Łazienka 5,75 m2
17. Sala 2 osobowa 25,36 m2
18. Przedsionek 3,88 m2
19. Łazienka 5,79 m2
20. Sala 2 osobowa 25,48 m2
21. Szyb windy
22. Przedsionek 8,15 m2
23. Pomieszczenie porządkowe 3,15 m2
24. Łazienka 11,25 m2
25. Przedsionek 3,88 m2
26. Łazienka 5,79 m2
27. Sala 3 osobowa 25,48 m2
28. Przedsionek 3,88 m2
29. Łazienka 5,79 m2
30. Sala 3 osobowa 25,48 m2
31. Gabinet terapeutyczny 28,21 m2
32. Przedsionek 3,88 m2
33. Łazienka 5,79 m2
34. Sala 3 osobowa 25,48 m2
35. Przedsionek 3,88 m2
36. Łazienka 5,79 m2
37. Sala 3 osobowa 25,48 m2
38. Stanowisko pielęgniarskie 22,70 m2
39. Punkt przygotowywania leków 6,45 m2
40. Pokój przygotowawczy 13,93 m2
41. Przedsionek 3,88 m2
42. Łazienka 5,72 m2
43. Sala 3 osobowa 25,28 m2
44. Przedsionek 3,88 m2
45. Łazienka 5,72 m2
46. Sala 3 osobowa 25,28 m2
47. Korytarz 132,82 m2
48. Przedsionek 3,88 m2
49. Łazienka 5,72 m2
50. Sala 3 osobowa 25,28 m2
51. Przedsionek 3,88 m2
52. Łazienka 5,72 m2
53. Sala 3 osobowa 25,28 m2
54. Przedsionek 3,88 m2
55. Łazienka 5,79 m2
56. Sala 3 osobowa 25,48 m2
57. Przedsionek 3,88 m2
58. Łazienka 5,79 m2
59. Sala 3 osobowa 25,48 m2
60. Przedsionek 2,49 m2
61. Łazienka 5,79 m2
62. Sala 3 osobowa 25,48 m2
63. Przedsionek 3,88 m2
64. Łazienka 5,79 m2
65. Sala 3 osobowa 25,48 m2
66. Przedsionek 3,88 m2
67. Łazienka 5,72 m2
68. Sala 3 osobowa 25,28 m2
69. Hol / pokój śniadań 29,34 m2
70. Szatnia personelu damska 13,23 m2
71. Łazienka personelu damska 6,12 m2
72. Szatnia personelu męska 14,51 m2
73. Łazienka personelu męska 6,12 m2
74. Kotłownia 20,59 m2
75. Przedsionek 4,33 m2
76. Łazienka 5,59 m2
77. Sala 3 osobowa 29,05 m2
78. WC ogólnodostępne 4,94 m2
79. Pokój pobytu dziennego / świetlica 33,88 m2
80. Przedsionek 3,10 m2
81. Składzik bielizny brudnej 2,04 m2
82. Składzik bielizny czystej 2,01 m2
83. Brudownik 5,65 m2
84. Pomieszczenie gospodarcze 4,53 m2
85. Przedsionek 3,88 m2
86. Łazienka 5,79 m2
87. Sala 3 osobowa 25,48 m2
88. Przedsionek 3,88 m2
89. Łazienka 5,79 m2
90. Sala 3 osobowa 25,48 m2
91. Przedsionek 3,88 m2
92. Łazienka 5,79 m2
93. Sala 3 osobowa 25,48 m2
94. Przedsionek 3,88 m2
95. Łazienka 5,79 m2
96. Sala 3 osobowa 25,48 m2
97. Przedsionek 3,88 m2
98. Łazienka 5,79 m2
99. Sala 3 osobowa 25,48 m2
100. Klatka schodowa 27,74 m2
101. Przedsionek 5,89 m2
102. Łazienka 5,79 m2
103. Sala 3 osobowa 30,73 m2
104. Kuchnia podręczna 5,96 m2
105. Przedsionek 3,88 m2
106. Łazienka 5,79 m2
107. Sala 3 osobowa 25,48 m2
Przekrój

Przekrój

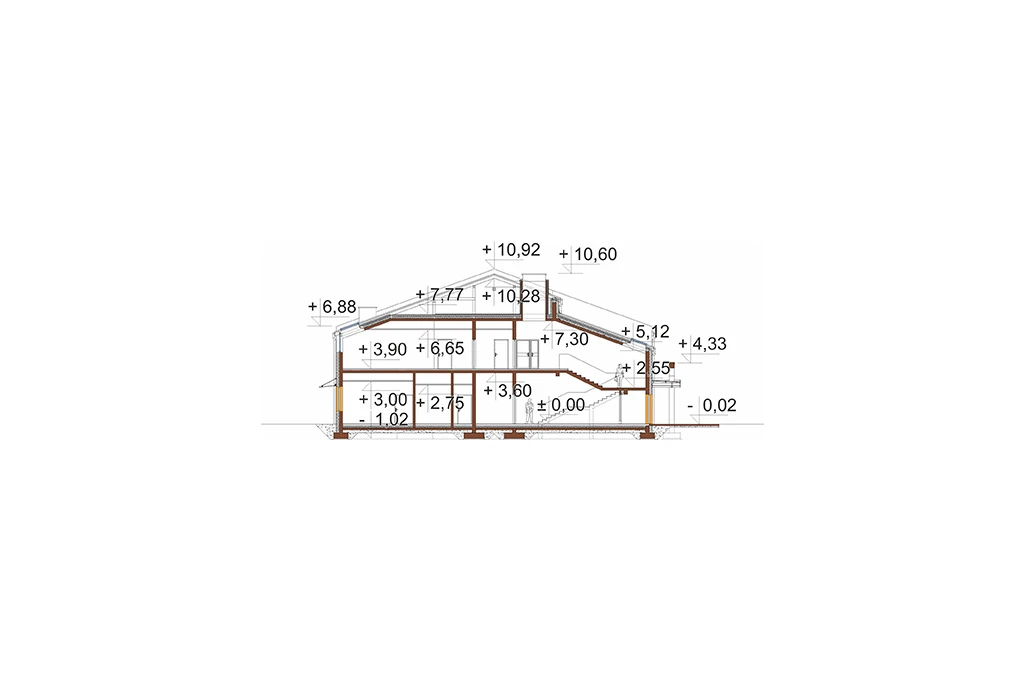

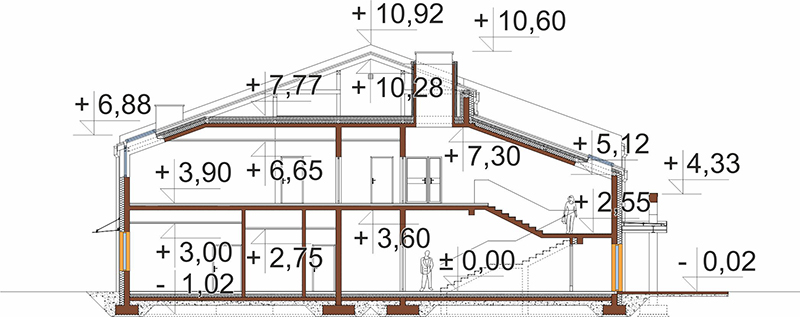

Projekt budynku zakładu opiekuńczo-leczniczego K-174 - przekrój A-A
A-A

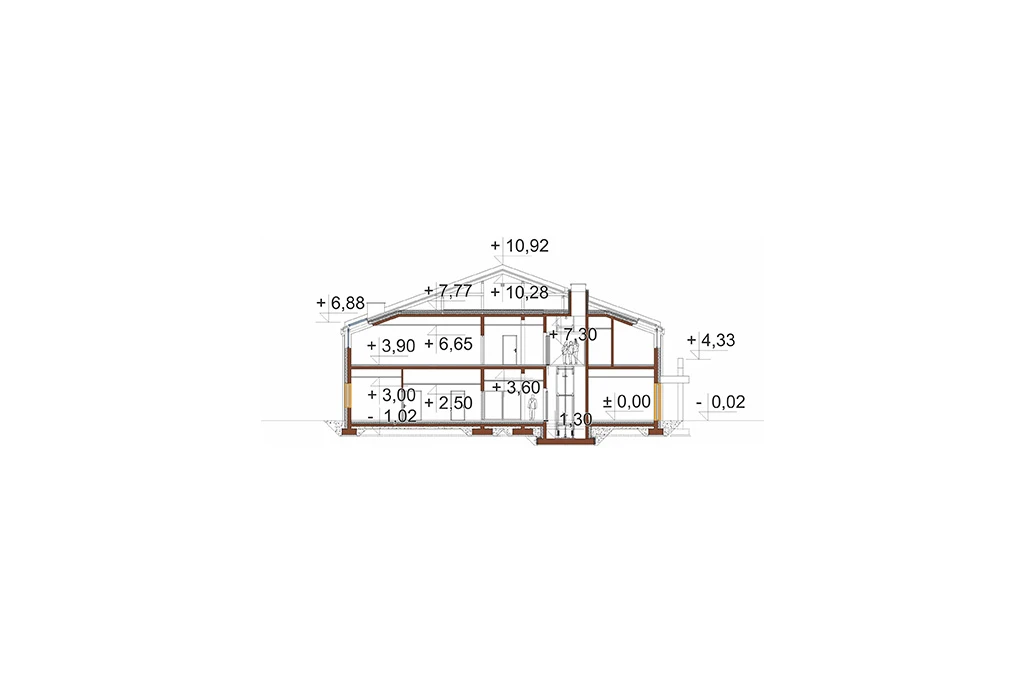

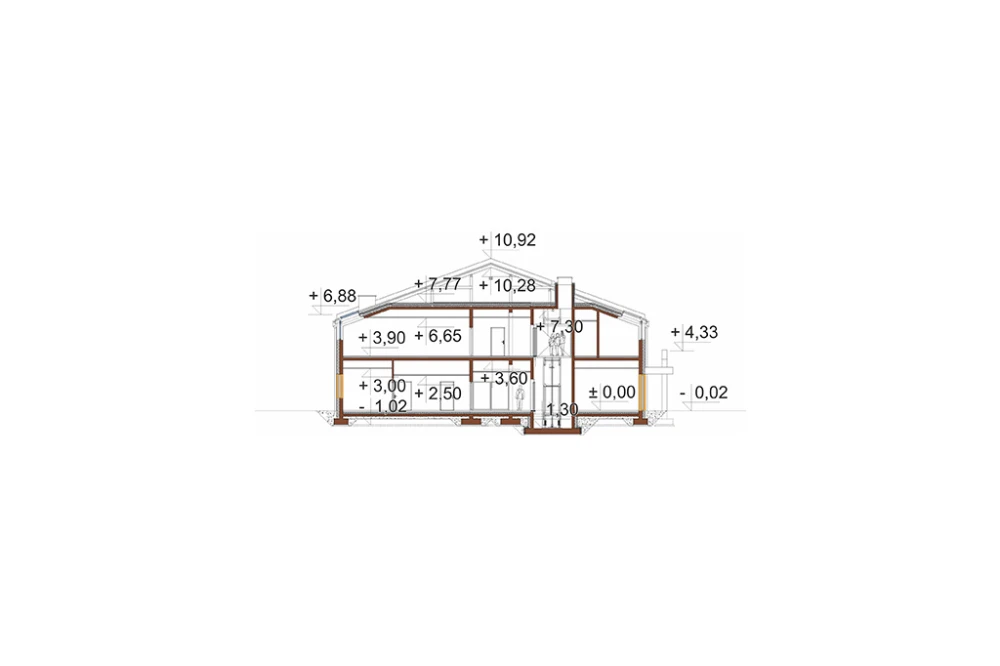

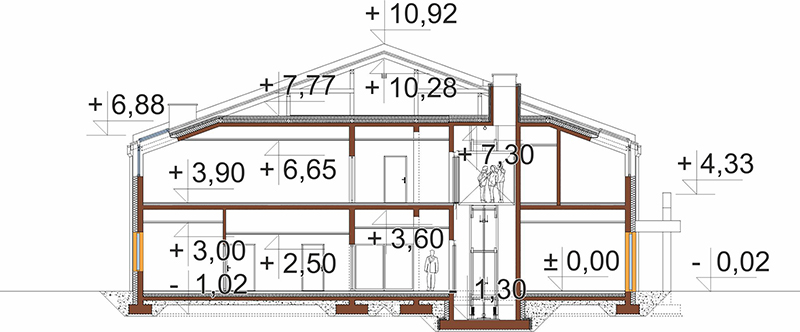

Projekt budynku zakładu opiekuńczo-leczniczego K-174 - przekrój B-B
B-B

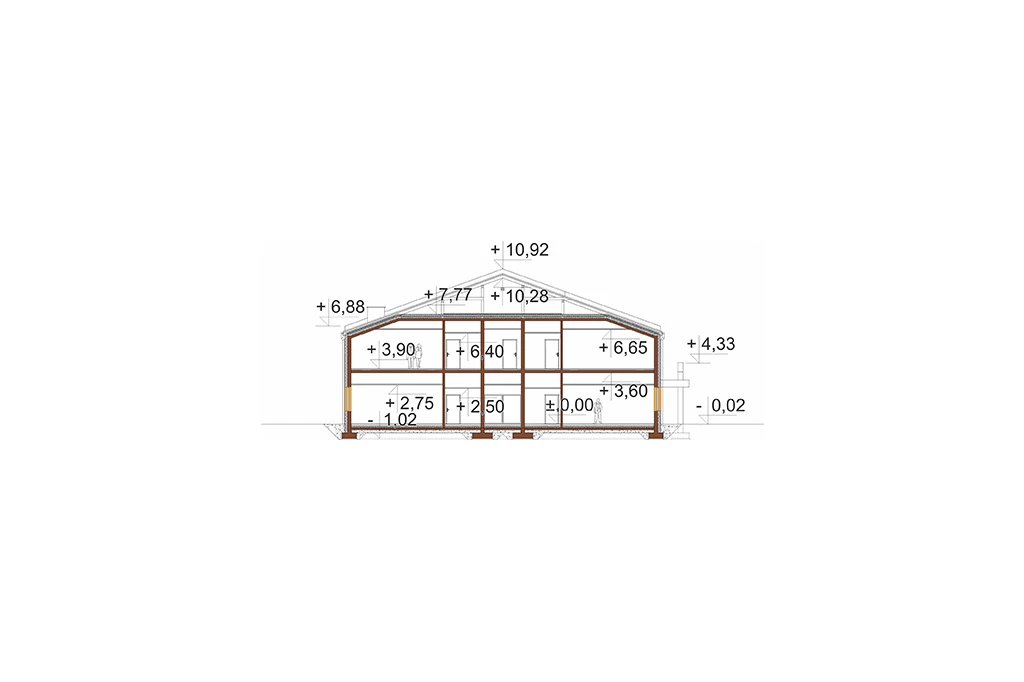

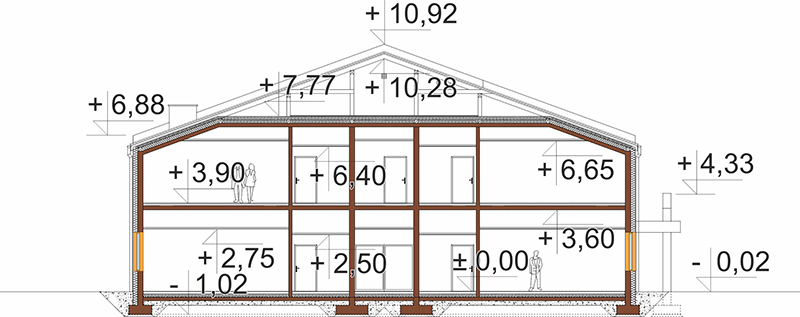

Projekt budynku zakładu opiekuńczo-leczniczego K-174 - przekrój C-C
C-C

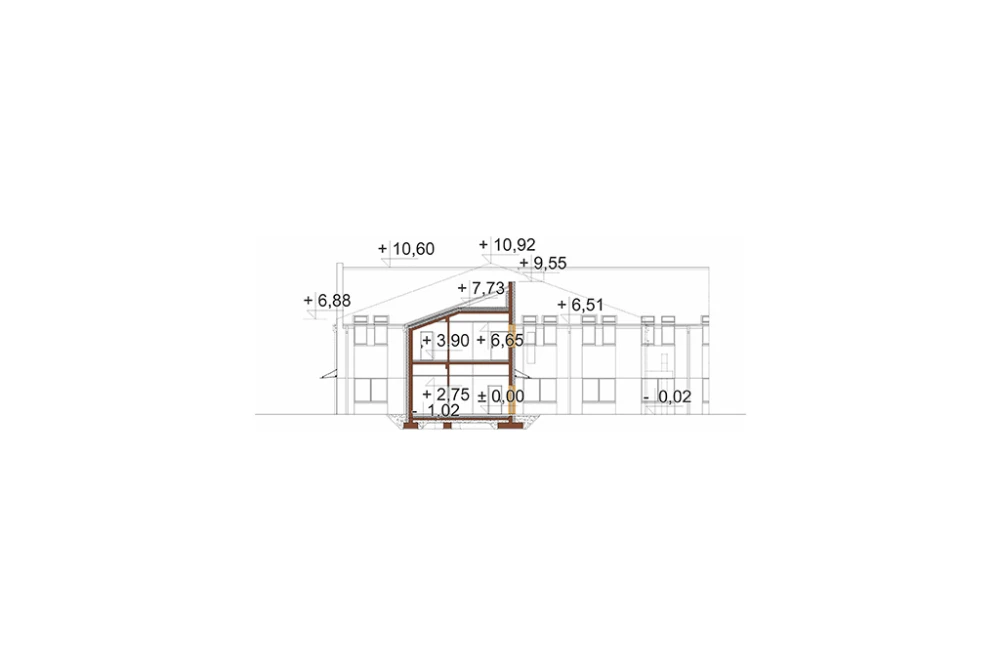

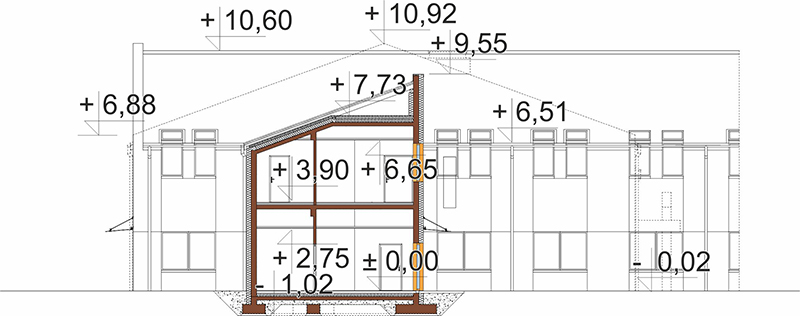

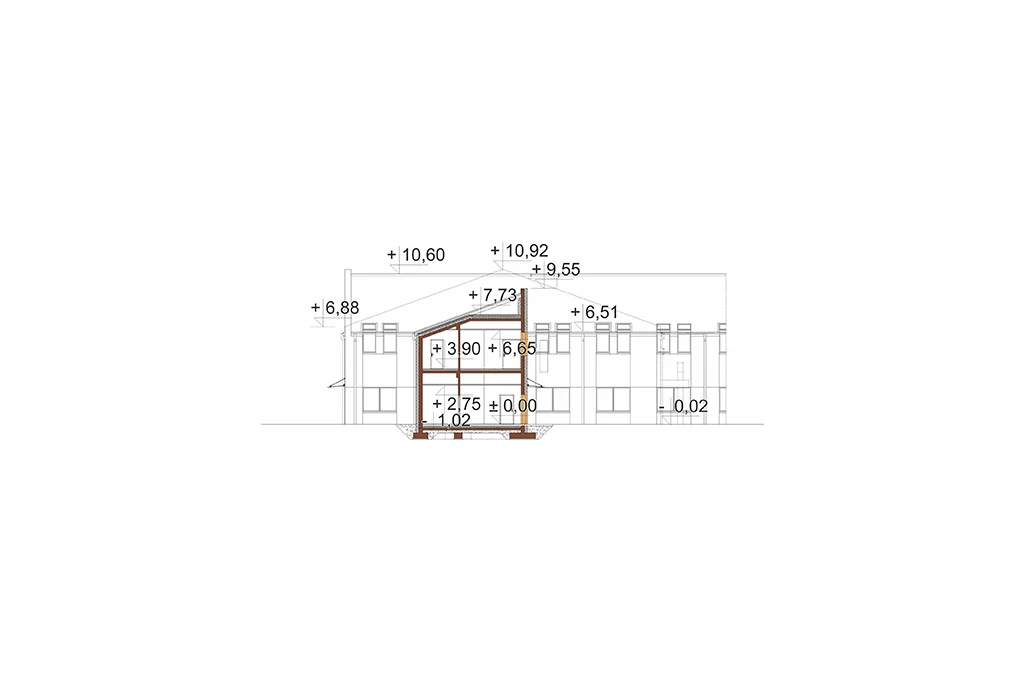

Projekt budynku zakładu opiekuńczo-leczniczego K-174 - przekrój D-D
D-D

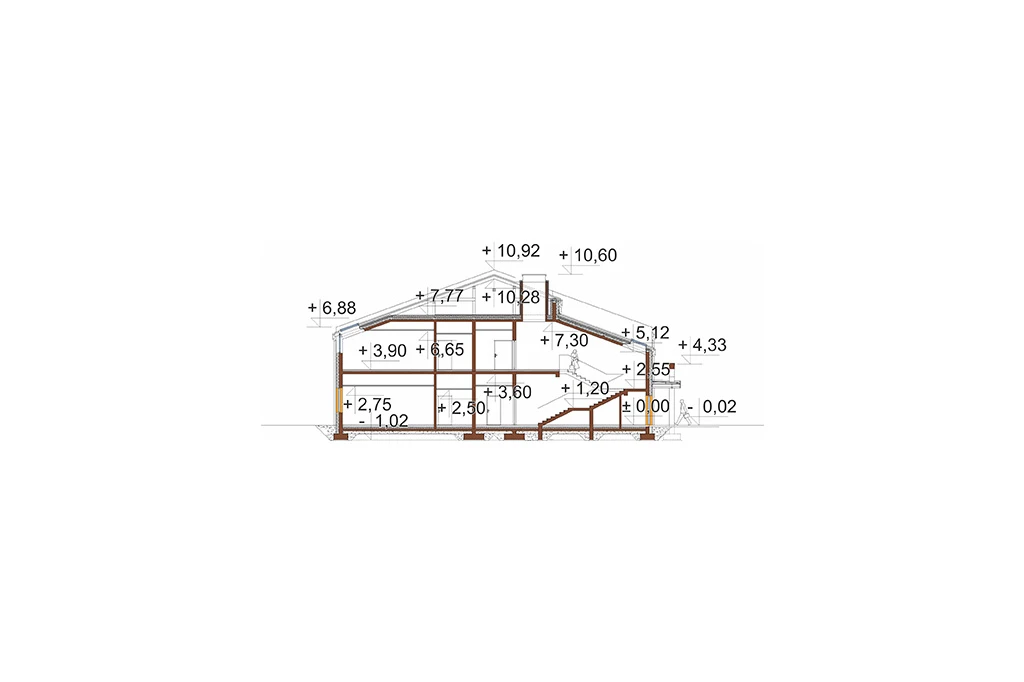

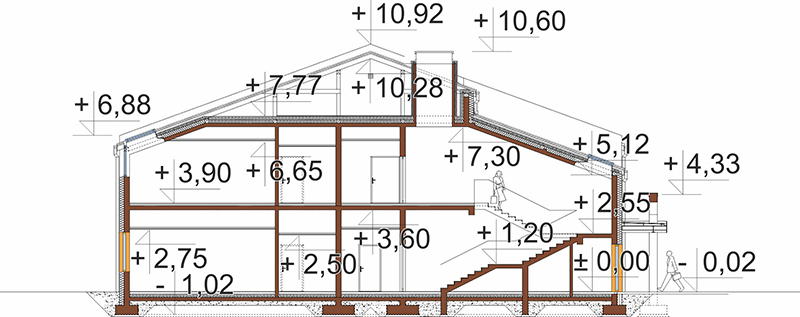

Projekt budynku zakładu opiekuńczo-leczniczego K-174 - przekrój E-E
E-E

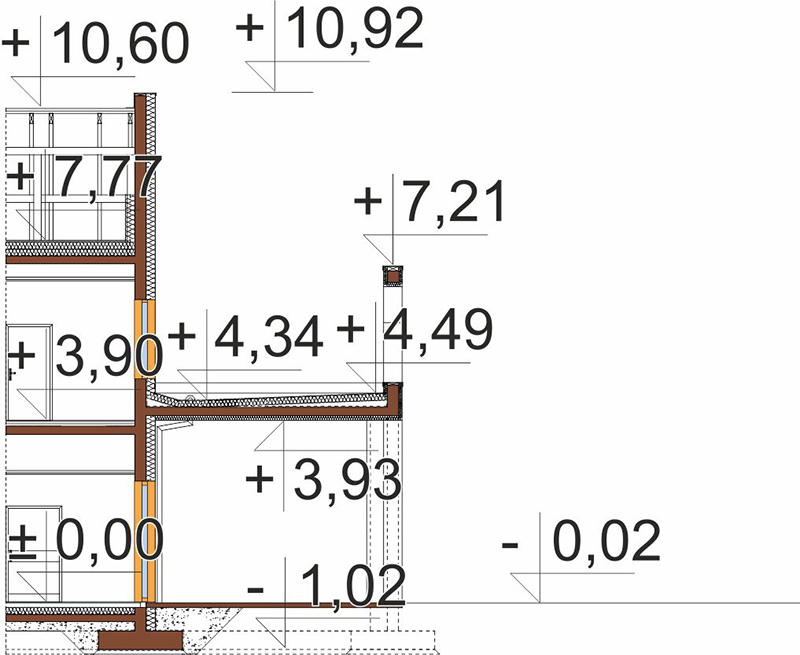

Projekt budynku zakładu opiekuńczo-leczniczego K-174 - przekrój F-F
F-F
Informacje podstawowe

Informacje podstawowe

Technologia: tradycyjna, murowana

Ściany zewnętrzne: tynk systemowy cienkowarstwowy, warstwa kleju zbrojona siatką, styropian 20 cm, bloczki silikatowe 24 cm, tynk cementowo-wapienny 1,5 cm

Strop: płyta żelbetowa 18 cm nad parterem, płyta żelbetowa 16–18 cm nad poddaszem

Pokrycie dachu: blacha dachówkowa

Ogrzewanie: pompa ciepła

Wentylacja: mechaniczna

Program:
Parter: wiatrołap, recepcja, zaplecze recepcji, WC męskie, WC damskie/dla osób niepełnosprawnych, pomieszczenie techniczne instalacji wodnej, pomieszczenie techniczne instalacji elektrycznej, dwa pokoje przyjęć na oddział, łazienka, przedsionek, korytarz/poczekalnia, gabinet lekarski, gabinet zabiegowy, pomieszczenie na odpadki medyczne, klatka schodowa z wiatrołapem, winda szpitalna, gabinet psychologa/logopedy, brudownik, izolatka (śluza umywalkowo-fartuchowa, łazienka, pokój 1-osobowy), stanowisko pielęgniarskie/pokój przygotowawczy/punkt przygotowania leków, pokoje 1, 2 i 3-osobowe z przedsionkiem i łazienką, składzik bielizny czystej, składzik bielizny brudnej, pokój pobytu dziennego/świetlica, kaplica, kuchnia, WC ogólnodostępne, łazienka do mycia osób leżących, dwa magazyny, pomieszczenie chłodziarek, przygotowalnia warzyw/jaj, pomieszczenie porządkowe, rozdzielnia kelnerska, zmywalnia naczyń, szatnia personelu kuchni z WC, pro morte, składzik sprzętu rehabilitacyjnego, sala rehabilitacyjna/pokój rehabilitantów z WC, pomieszczenie gospodarcze, wózkownia, kuchnia podręczna.

Poddasze: klatka schodowa, winda szpitalna, pralnia podręczna, korytarz, sekretariat, pokój kierownika, pokój śniadań z WC, pokój biurowy, archiwum, wózkownia, dział farmaceutyczny (komora przyjęcia leków, magazyn leków, ekspedycja leków), pokoje 1, 2 i 3-osobowe z przedsionkiem i łazienką, stanowisko pielęgniarskie/pokój przygotowawczy/punkt przygotowania leków, pomieszczenie porządkowe, gabinet terapeutyczny, szatnia personelu męska, szatnia personelu damska (WC, prysznic, umywalnia), pokój pobytu dziennego/świetlica, WC ogólnodostępne, składzik bielizny czystej, składzik bielizny brudnej, brudownik.

Koszty budowy sprawdź >>

Architekt: Jaromir Mruk, Mateusz Budziakowski

Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.

Zawartość projektu

Zawartość projektu sprawdź szczegóły >>

Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:

  • projekt architektoniczny
  • projekt konstrukcyjny
  • projekt wewnętrznych instalacji sanitarnych
  • projekt wewnętrznych instalacji ogrzewania (pompa ciepła)
  • projekt wewnętrznej instalacji wentylacji mechanicznej
  • projekt wewnętrznej instalacji elektrycznej, instalacji odgromowej
  • przedmiar + zestawienie materiałów budowlanych
  • projektowana charakterystyka energetyczna budynku
  • zgoda na zmiany w projekcie

Parametry projektu

Ogólne kategorie, do których należy ten projekt

  • Powierzchnia użytkowa (m²) 2000 - 3000
  • Powierzchnia zabudowy (m²) 1000 - 2000
  • Kąt nachylenia dachu (°) 15 - 20
  • Szerokość działki/krótszy bok (m) pow. 50
  • Długość działki/dłuższy bok (m) pow. 50
  • Wysokość budynku (m) 10 - 12

Podstawowe parametry projektu

  • Powierzchnia użytkowa (m²) 2394.84
  • Powierzchnia zabudowy (m²) 1754.16
  • Szerokość budynku/krótszy bok (m) 47.08
  • Długość budynku/dłuższy bok (m) 58.84
  • Wysokość budynku (m) 10.60
  • Szerokość działki/krótszy bok (m) 54.98
  • Długość działki/dłuższy bok (m) 69.64
  • Kąt nachylenia dachu (°) 20
  • Rodzaj dachu dwuspadowy
  • Piwnica bez podpiwniczenia
  • Garaż bez garażu
  • Poddasze poddasze użytkowe
  • Liczba sypialni na parterze 16-20

Uzupełniające parametry projektu

  • Rodzaj technologii* tradycyjna
  • Fundamenty ława fundamentowa
  • Strop w budynku* żelbetowy
  • Układ dachu kalenicowy
  • Pokrycie dachu* blachodachówka
  • Kubatura (m³) 15055.10
  • Styl modernistyczny
  • Liczba kondygnacji 2
  • Rodzaj ogrzewania pompa ciepła
  • Wskaźnik energii pierwotnej (kWh/(m²·rok)) 108.57
  • Instalacja fotowoltaiczna* nie
  • Wentylacja* mechaniczna
  • Liczba pomieszczeń 215
  • Liczba wszystkich pokoi 31-40
  • Liczba łazienek (bez WC) 41 - 50

Dodatkowe parametry projektu

  • Winda w budynku tak
  • Przystosowany dla osób niepełnosprawnych tak
  • Garaż podziemny nie
  • Pomieszczenie socjalne tak

* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.

Projekty domów można również przeglądać analizując zestawienia rzutów parterów kliknij tutaj >>

Darmowe dodatki do projektu

Pakiet bezpłatnych dodatków zawiera:
  • 10 stylowych projektów ogrodzeń
  • 10 projektów śmietników
  • 5 projektów grilli z funkcją rusztu, kominka i wędzarni
  • 6 projektów oczek wodnych
  • 6 projektów altan
  • 4 projekty huśtawek ogrodowych
  • 4 projekty bud dla psów
  • 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
  • 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
  • projekt przydomowej elektrowni wiatrowej
  • schemat instalacji fotowoltaicznej
  • projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
  • zgoda na wszelkie zmiany i adaptacje

Producentem projektu jest:

KB Projekt biuro architektoniczne
KB Projekt Biuro Architektoniczne
ul. Cystersów 7B, 31-553 Kraków
e-mail: kbprojekt@kbprojekt.pl
tel. 12 414 35 06

Zapytaj naszych ekspertów lub przeczytaj FAQ

Pomocne informacje

Chcesz wprowadzić zmiany w tym projekcie?

Możemy dostosować go do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom otwórz formularz >>

Chcesz dostosować ten projekt we własnym zakresie?

Sprawdź jakie zmiany są nieistotne czyli takie, ktore możesz wprowadzić na etapie budowy zobacz szczegóły >>

Nie możesz znaleźć odpowiedniego projektu?

Chętnie pomożemy. Zadzwoń do nas 12 410 49 70 lub skorzystaj z formularza kontaktowego dostępnego tutaj >>

Szukasz projektu dopasowanego do Twoich potrzeb?

Sprawdź naszą ofertę na projekty domów na indywidualne zamówienie w niezwykle atrakcyjnej cenie zobacz szczegóły >>

Potrzebujesz adaptacji projektu lub pomocy w załatwieniu formalności związanych z budową?

Nasze biuro architektoniczne oferuje pomoc w uzyskaniu pozwolenia na budowę a także wykonuje adaptacje projektów na terenie całej Polski zobacz szczegóły >>

Szukasz sprawdzonego kierownika budowy?

Oferujemy usługi naszych uprawnionych kierowników budowy, którzy przeprowadzą Cię przez cały proces budowlany, od uzyskania pozwolenia na budowę po finalne odbiory zobacz szczegóły >>

Opinie o tym projekcie

Liczba ocen: 0
Oceń i opisz

Wersja lustrzana / warianty / podobne projekty
