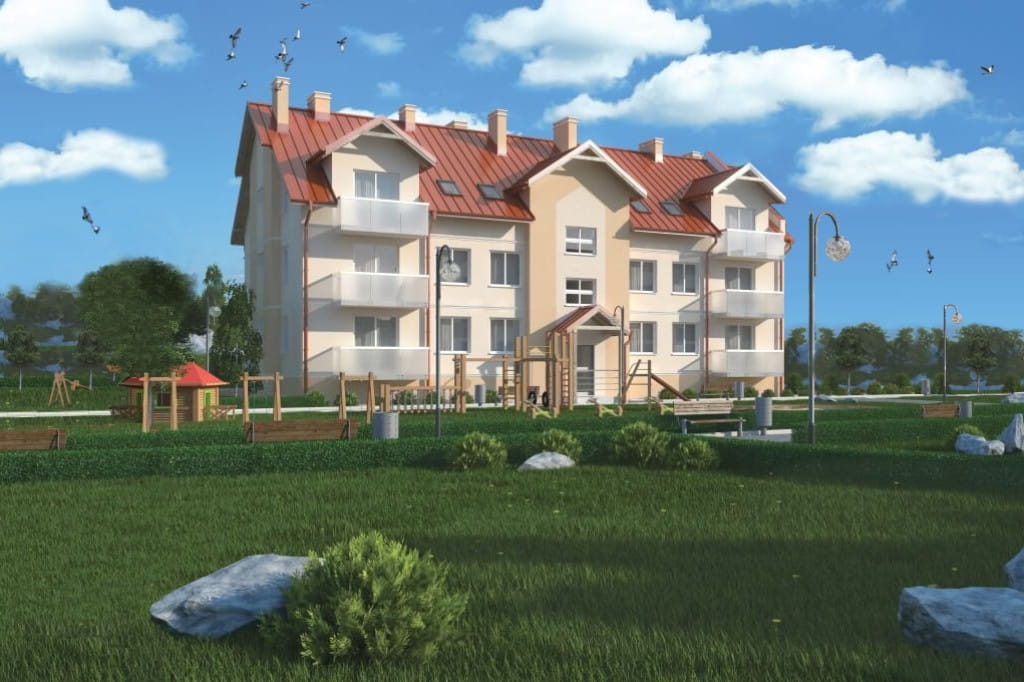

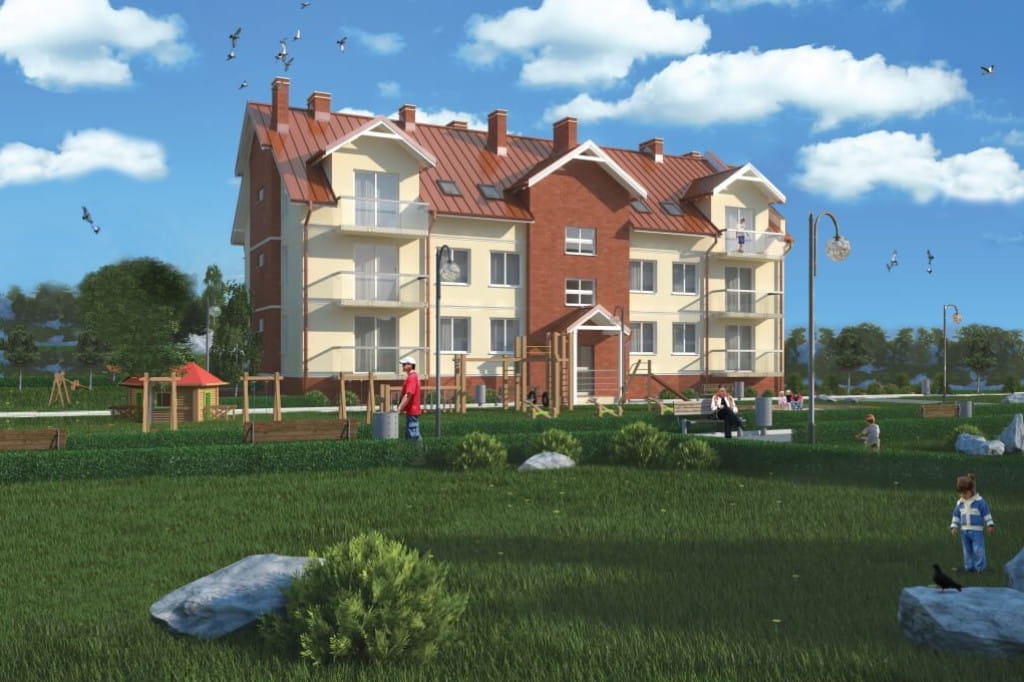

Prezentacja projektu
Opis projektu
Powierzchnia użytkowa: 965,82 m2. Projekt budynku wielorodzinnego, piętrowego, z poddaszem użytkowym oraz podpiwniczeniem. Budynek mieści 15 lokali mieszkalnych i oferuje 8 miejsc postojowych.
Projekt DM-6487 to nasza propozycja dla inwestorów szukających projektu pod dużą inwestycję mieszkaniową. Budynek posiada pełne podpiwniczenie, w którym zaprojektowaliśmy osiem miejsc parkingowych oraz pomieszczenia gospodarcze. Projekt dzięki tradycyjnej architekturze łatwo wpisze się niemal w każde otoczenie.

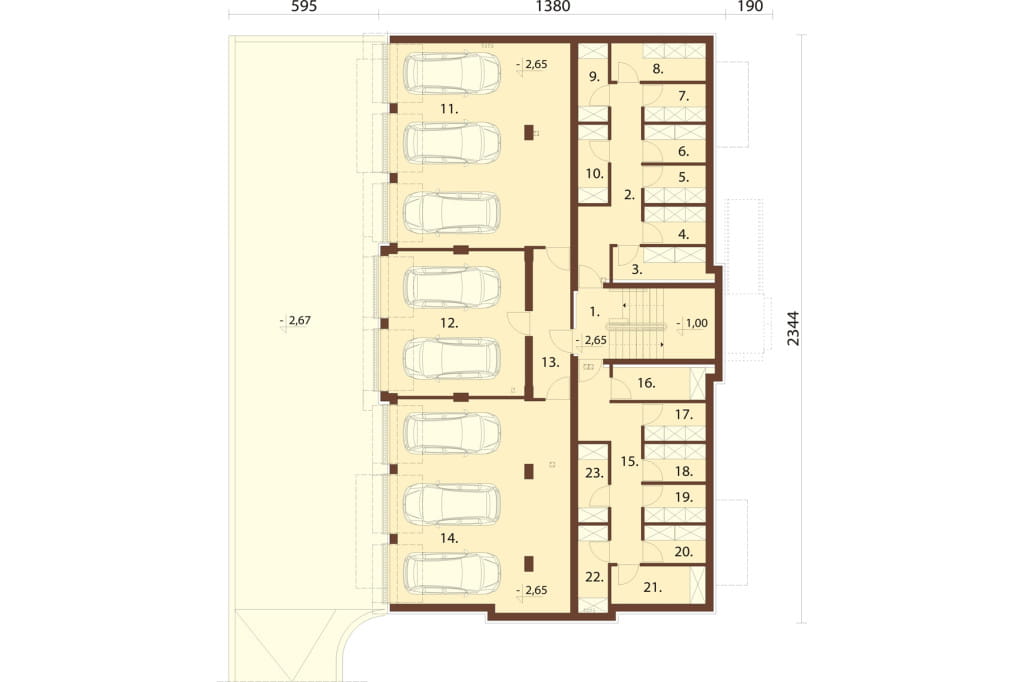

Rzut piwnicy
Piwnica: 247,94 m2
1. Hall + schody 8,60 m2
2. Korytarz 11,40 m2
3. Pom. techniczne 4,82 m2
4. Pom. gospodarcze 3,67 m2
5. Pom. gospodarcze 3,67 m2
6. Pom. gospodarcze 3,67 m2
7. Pom. gospodarcze 3,67 m2
8. Pom. gospodarcze 5,66 m2
9. Pom. gospodarcze 3,74 m2
10. Pom. gospodarcze 3,74 m2
11. Miejsca postojowe 55,07 m2
12. Miejsca postojowe 30,96 m2
13. Przedsionek p.poż 8,66 m2
14. Miejsca postojowe 56,14 m2
15. Korytarz 11,40 m2
16. Pom. gospodarcze 4,82 m2
17. Pom. gospodarcze 3,67 m2
18. Pom. gospodarcze 3,67 m2
19. Pom. gospodarcze 3,67 m2
20. Pom. gospodarcze 3,67 m2
21. Pom. gospodarcze 5,66 m2
22. Pom. gospodarcze 4,17 m2
23. Pom. gospodarcze 3,74 m2
Segment posiada pełne podpiwniczenie. Zaprojektowaliśmy w nim osiem stanowisk parkingowych, oraz pomieszczenia gospodarcze i techniczne. Wjazd do garaży znajduje się z tyłu budynku.

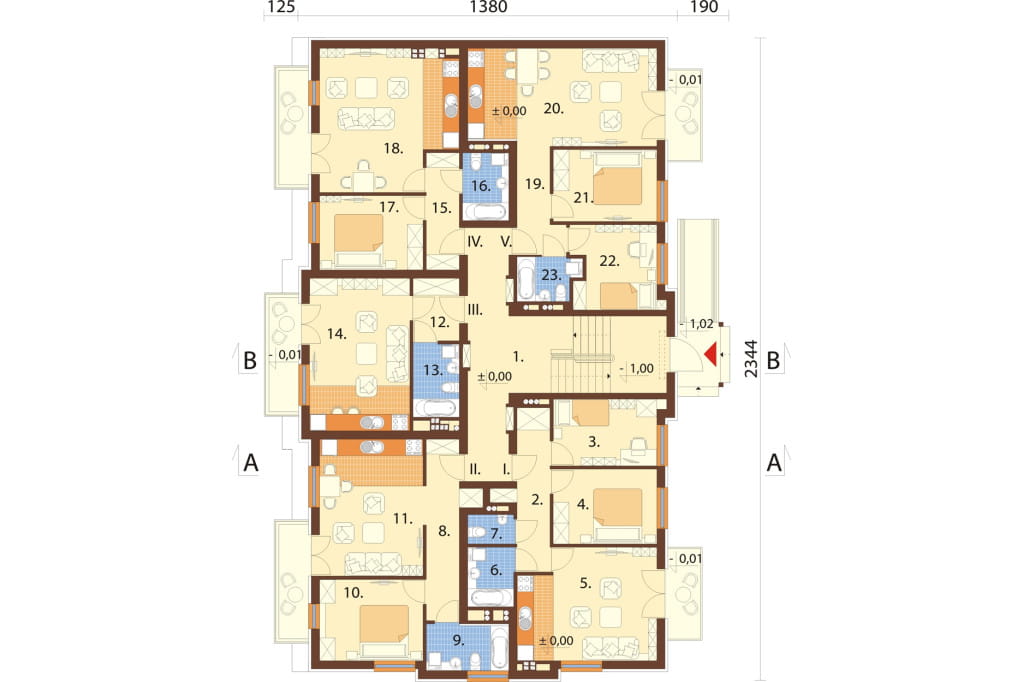

Rzut parteru
Parter: 241,53 m2
1. Komunikacja 25,77 m2
Lokal I: 51,26 m2
2. Korytarz 7,45 m2
3. Pokój 9,10 m2
4. Pokój 10,06 m2
5. Pokój z aneksem kuchennym 19,40 m2
6. Łazienka 3,53 m2
7. WC 1,72 m2
Lokal II: 42,52 m2
8. Korytarz 8,22 m2
9. Łazienka 4,83 m2
10. Pokój 10,96 m2
11. Pokój z aneksem kuchennym 18,51 m2
Lokal III: 28,07 m2
12. Korytarz 3,72 m2
13. Łazienka 4,35 m2
14. Pokój z aneksem kuchennym 20,00 m2
Lokal IV: 42,80 m2
15. Korytarz 4,95 m2
16. Łazienka 4,03 m2
17. Pokój 9,98 m2
18. Pokój z aneksem kuchennym 23,84 m2
Lokal V: 51,11 m2
19. Korytarz 5,28 m2
20. Pokój z aneksem kuchennym 23,75 m2
21. Pokój 9,67 m2
22. Pokój 9,07 m2
23. Łazienka 3,34 m2
Na parterze zaprojektowaliśmy pięć lokali mieszkalnych. Dwa duże, trzypokojowe mieszkania o powierzchni około 51 m2 (salon z aneksem kuchennym, 2 pokoje, łazienka, WC, korytarz), dwa średniej wielkości mieszkania dwupokojowe (salon z aneksem kuchennym, pokój, łazienka, korytarz), oraz jedno małe mieszkanie jednopokojowe o powierzchni 28 m2 (pokój z aneksem kuchennym, łazienka, korytarz).

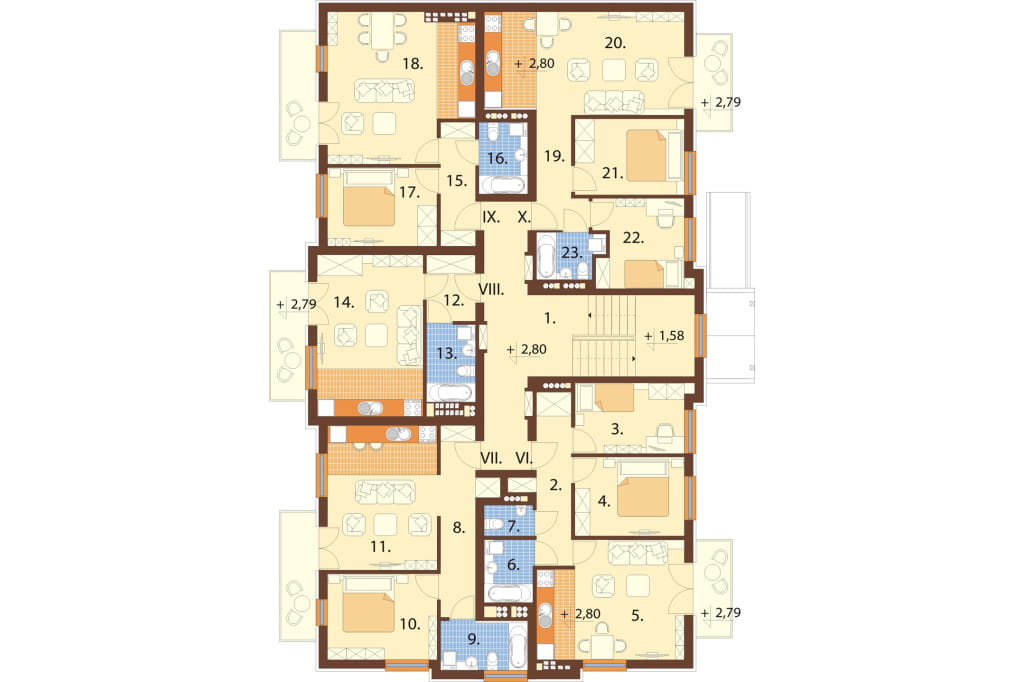

Rzut pierwszego piętra
I piętro: 244,30 m2
1. Komunikacja 28,71 m2
Lokal VI: 51,26 m2
2. Korytarz 7,45 m2
3. Pokój 9,10 m2
4. Pokój 10,06 m2
5. Pokój z aneksem kuchennym 19,40 m2
6. Łazienka 3,53 m2
7. WC 1,72 m2
Lokal VII: 42,52 m2
8. Korytarz 8,22 m2
9. Łazienka 4,83 m2
10. Pokój 10,96 m2
11. Pokój z aneksem kuchennym 18,51 m2
Lokal VIII: 28,07 m2
12. Korytarz 3,72 m2
13. Łazienka 4,35 m2
14. Pokój z aneksem kuchennym 20,00 m2
Lokal IX: 42,63 m2
15. Korytarz 4,95 m2
16. Łazienka 4,03 m2
17. Pokój 9,98 m2
18. Pokój z aneksem kuchennym 23,67 m2
Lokal X: 51,11 m2
19. Korytarz 5,28 m2
20. Pokój z aneksem kuchennym 23,75 m2
21. Pokój 9,67 m2
22. Pokój 9,07 m2
23. Łazienka 3,34 m2
Na pierwszym piętrze podobnie jak na parterze jest pięć lokali mieszkalnych. Dwa duże mieszkania trzypokojowe (salon z aneksem kuchennym, 2 pokoje, łazienka, WC, korytarz), dwa mieszkania dwupokojowe średniej wielkości (salon z aneksem kuchennym, pokój, łazienka, korytarz). Najmniejsze mieszkanie ma 28 m2 (pokój z aneksem kuchennym, łazienka, korytarz).

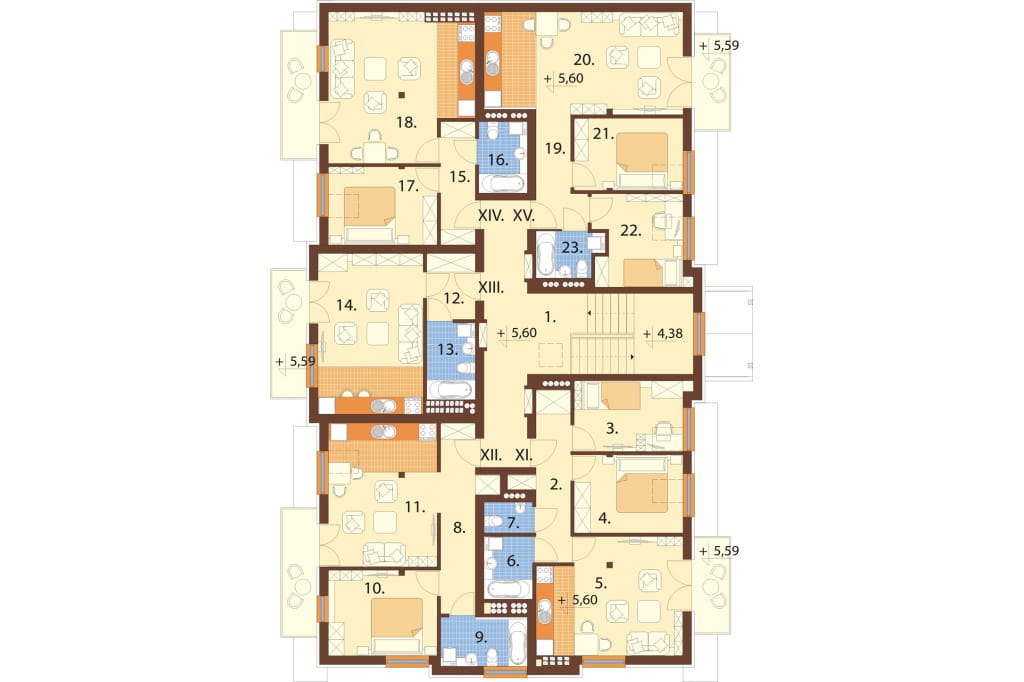

Rzut poddasza
Poddasze: 232,05 / 244,84 m2
1.Komunikacja 28,71 m2
Lokal XI: 47,51 / 51,26 m2
2. Korytarz 7,45 m2
3. Pokój 7,88 / 9,10 m2
4. Pokój 8,33 / 10,06 m2
5. Pokój z aneksem kuchennym 18,62 / 19,40 m2
6. Łazienka 3,51 m2
7. WC 1,72 m2
Lokal XII: 40,45 / 43,01 m2
8. Korytarz 8,22 m2
9. Łazienka 4,83 m2
10. Pokój 10,43 / 10,96 m2
11. Pokój z aneksem kuchennym 16,97 / 19,00 m2
Lokal XIII: 28,07 m2
12. Korytarz 3,72 m2
13. Łazienka 4,35 m2
14. Pokój z aneksem kuchennym 20,00 m2
Lokal XIV: 40,17 / 42,63 m2
15. Korytarz 4,95 m2
16. Łazienka 4,03 m2
17. Pokój 8,29 / 9,98 m2
18. Pokój z aneksem kuchennym 22,90 / 23,67 m2
Lokal XV: 47,14 / 51,16 m2
19. Korytarz 5,35 m2
20. Pokój z aneksem kuchennym 23,14 / 23,75 m2
21. Pokój 7,61 / 9,22 m2
22. Pokój 7,70 / 9,50 m2
23. Łazienka 3,34 m2
Na poddaszu zaprojektowaliśmy pięć mieszkań. Największe dwa trzypokojowe mają odpowiednio 47 m2 (salon z aneksem kuchennym, 2 pokoje, łazienka, WC, korytarz). Dwa mieszkania dwupokojowe o średnim metrażu mają po 41 m2 (salon z aneksem kuchennym, pokój, łazienka, korytarz). Najmniejszą powierzchnię ma kawalerka o powierzchni 28 m2 (pokój z aneksem kuchennym, łazienka, korytarz).

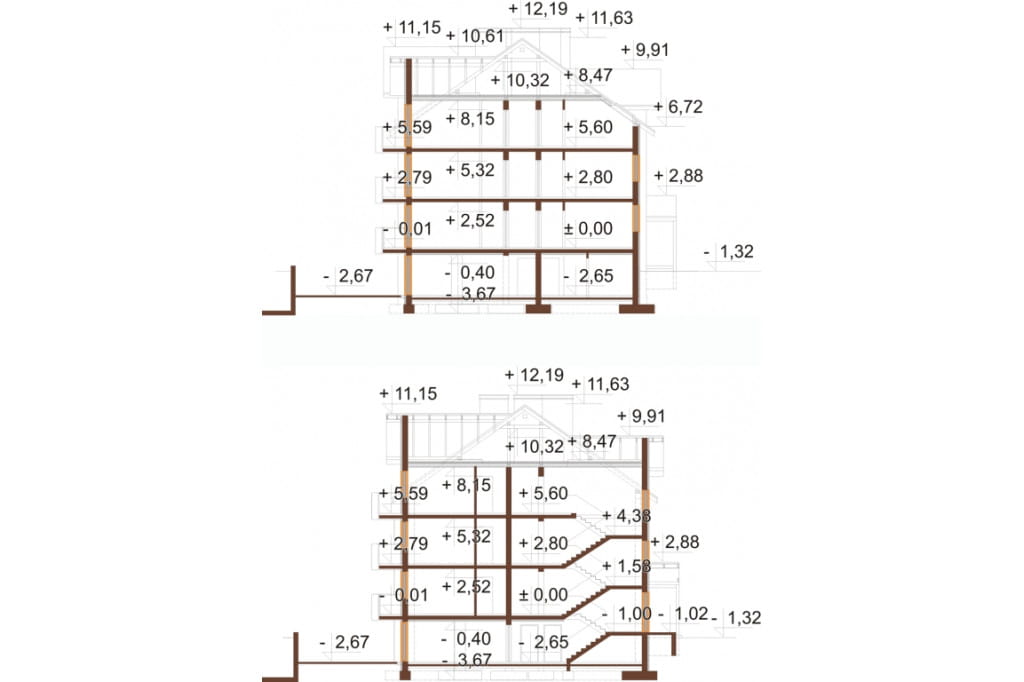

Przekrój
Projekt budynku mieszkalnego o tradycyjnej architekturze. Doskonały dla dewelopera szukającego projektu na 15 mieszkań z miejscami garażowymi.

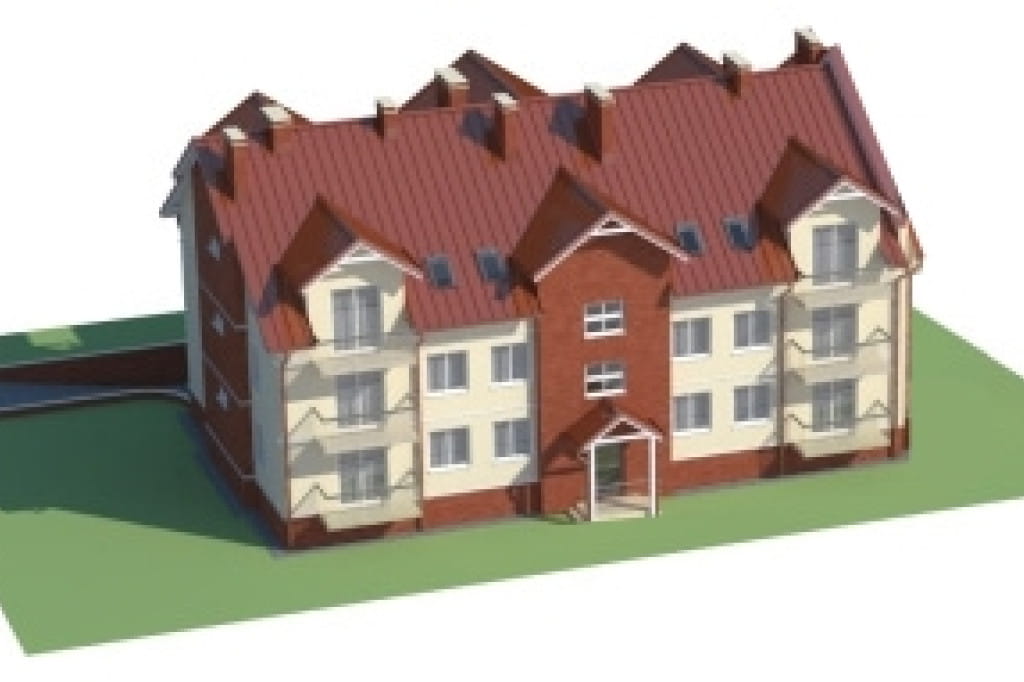

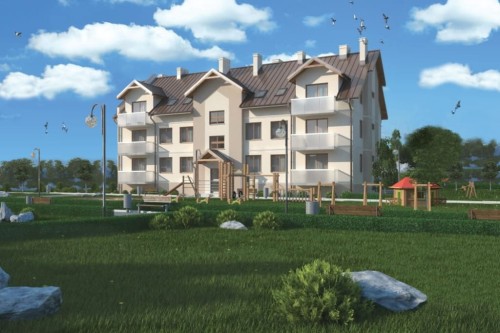

Model
Bryła budynku jest prosta, przykryta dwuspadowym dachem o kącie nachylenia 35 stopni. Elewacja frontowa budynku ma kilka ciekawych elementów, które dodają jej uroku i czynią budynek atrakcyjnym wizualnie. Dzięki pełnemu podpiwniczeniu, projekt posiada miejsca 8 miejsc parkingowych, do których wjazd zaprojektowaliśmy od strony ogrodowej budynku.

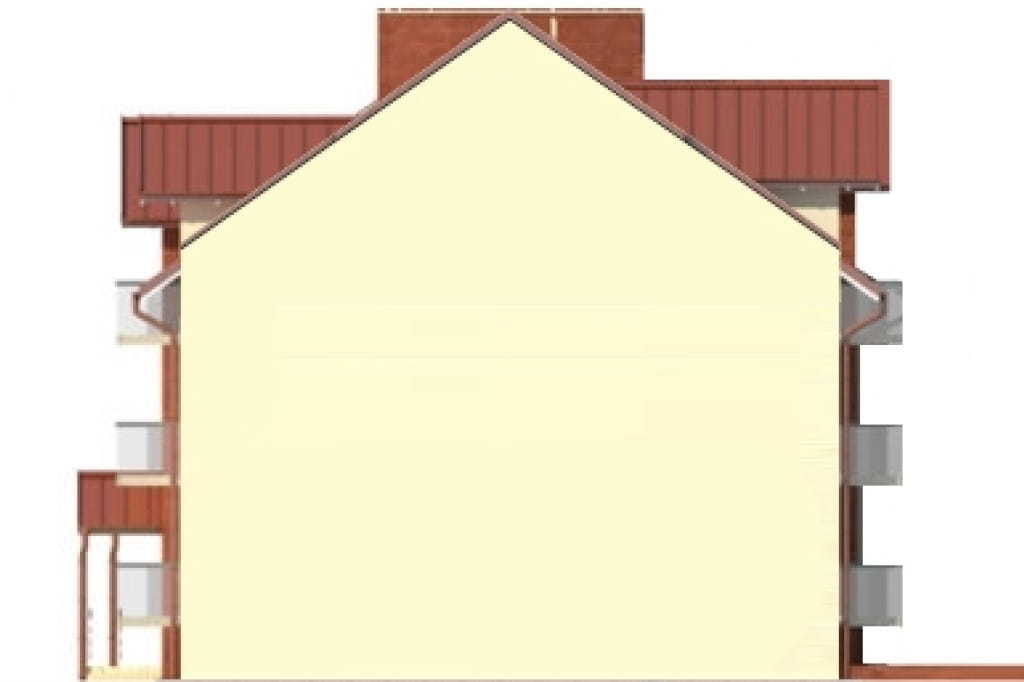

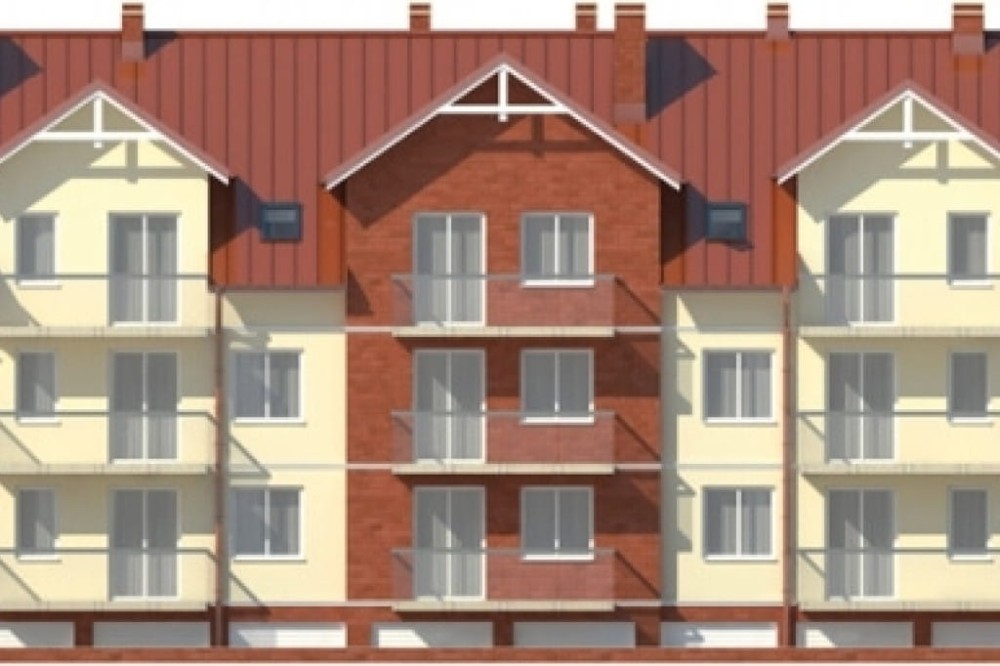

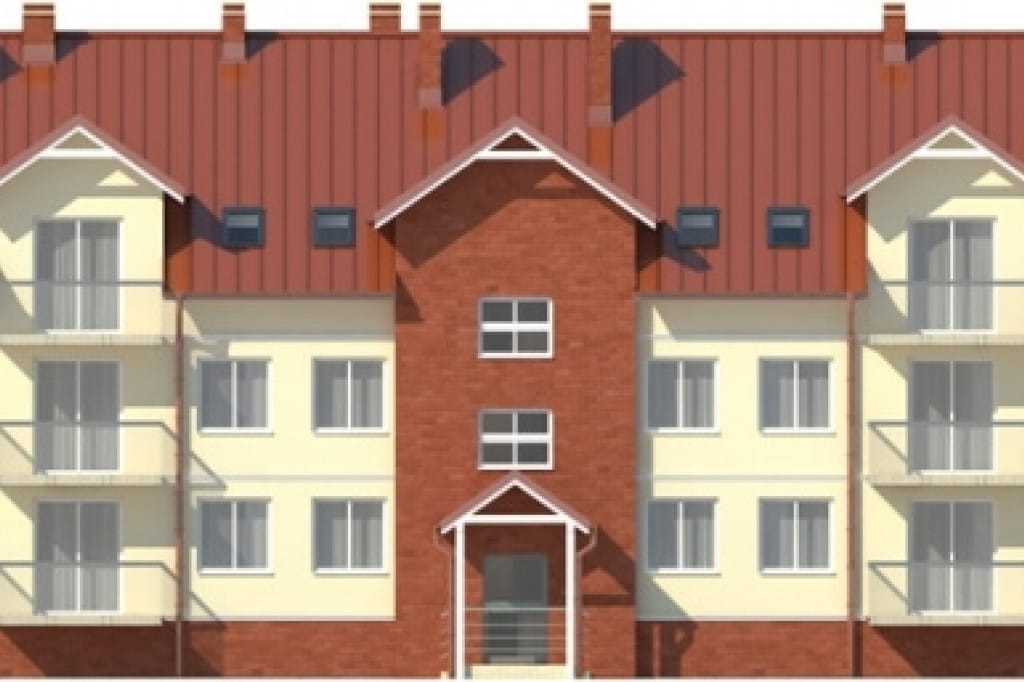

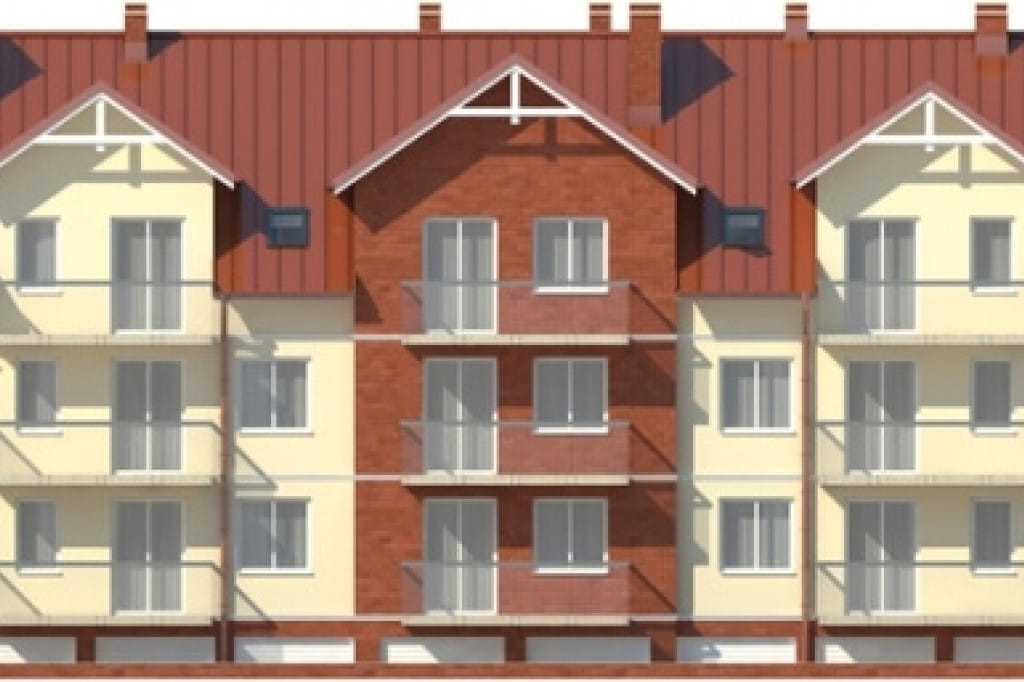

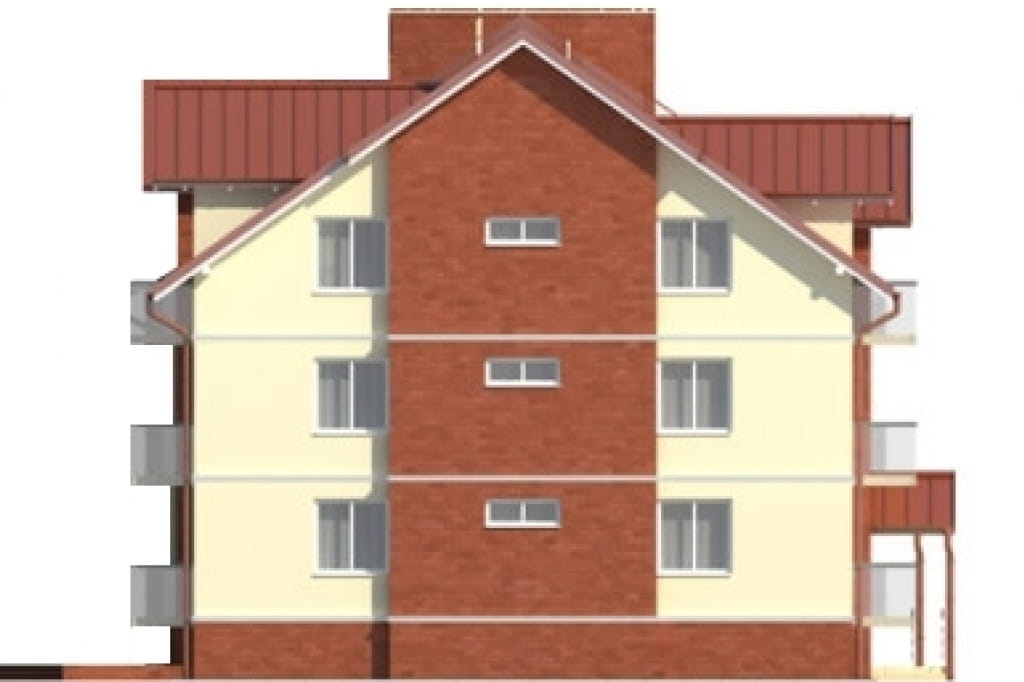

Elewacje
Informacje podstawowe
Technologia: tradycyjna
Ściany zewnętrzne: pustak ceramiczny LEIER gr 30 cm, płyty poliuretanowe 10 cm, tynk zewnętrzny
Stropy w budynku: żelbetowe
Kąt nachylenia dachu: 35°
Ogrzewanie: każde mieszkanie posiada piec gazowy łazienkowy dwufunkcyjny do c.o i c.w.u
Pokrycie dachu: dachówka ceramiczna
Instalacja PV: na dachu budynku zaprojektowano instalację PV generującą prąd na potrzeby ogrzewania klatki schodowej oraz zasilania urządzeń pomocniczych do co i cwu.
Program: 3 mieszkania jednopokojowe (pokój z aneksem kuchennym, łazienka, korytarz), 6 mieszkań dwupokojowych (salon z aneksem kuchennym, pokój, łazienka, korytarz), 6 mieszkań trzypokojowych (salon z aneksem kuchennym, 2 pokoje, łazienka, WC, korytarz), 8 miejsc postojowych, 15 komórek lokatorskich, pomieszczenia gospodarcze.
Powierzchnia użytkowa podana w prezentacji zawiera również powierzchnię piwnic.
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan,gaz)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej i fotowoltaicznej
- przedmiar robót budowlanych (bez instalacji)
- zestawienie elementów więźby dachowej
- zgoda na zmiany w projekcie
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia mieszkalna (m²) 500 - 1000
- Powierzchnia użytkowa (m²) 500 - 1000
- Powierzchnia zabudowy (m²) 300 - 500
- Kąt nachylenia dachu (°) 30 - 35
- Szerokość działki/krótszy bok (m) 20 - 25
- Długość działki/dłuższy bok (m) 30 - 40
- Wysokość budynku (m) 12 - 15
Podstawowe parametry projektu
- Powierzchnia mieszkalna (m²) 634.69
- Powierzchnia użytkowa (m²) 965.82
- Powierzchnia zabudowy (m²) 307.82
- Szerokość budynku/krótszy bok (m) 13.8
- Długość budynku/dłuższy bok (m) 23.44
- Wysokość budynku (m) 14.31
- Szerokość działki/krótszy bok (m) 21.80
- Długość działki/dłuższy bok (m) 30.40
- Kąt nachylenia dachu (°) 35
- Rodzaj dachu dwuspadowy
- Piwnica podpiwniczony
- Garaż garaż wielostanowiskowy
- Poddasze poddasze użytkowe
- Liczba sypialni na parterze 6-10
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Strop w budynku* żelbetowy
- Układ dachu kalenicowy
- Kubatura (m³) 3842.90
- Liczba kondygnacji 4
- Rodzaj ogrzewania gazowe
- Wskaźnik energii pierwotnej (kWh/(m²·rok)) 61.32
- Instalacja fotowoltaiczna* tak
- Wentylacja* grawitacyjna
- Liczba pomieszczeń 92
- Liczba wszystkich pokoi 16-20
- Liczba łazienek (bez WC) 11 - 15
Dodatkowe parametry projektu
- Winda w budynku nie
- Przystosowany dla osób niepełnosprawnych tak
- Garaż podziemny tak
- Pomieszczenie socjalne nie
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Projekty domów można również przeglądać analizując zestawienia rzutów parterów kliknij tutaj >>
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
Producentem projektu jest:
ul. Cystersów 7B, 31-553 Kraków
e-mail: kbprojekt@kbprojekt.pl
tel. 12 414 35 06
Pomocne informacje
Chcesz wprowadzić zmiany w tym projekcie?
Możemy dostosować go do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom
Chcesz dostosować ten projekt we własnym zakresie?
Sprawdź jakie zmiany są nieistotne czyli takie, ktore możesz wprowadzić na etapie budowy zobacz szczegóły >>
Nie możesz znaleźć odpowiedniego projektu?
Chętnie pomożemy. Zadzwoń do nas 12 410 49 70 lub skorzystaj z formularza kontaktowego dostępnego tutaj >>
Szukasz projektu dopasowanego do Twoich potrzeb?
Sprawdź naszą ofertę na projekty domów na indywidualne zamówienie w niezwykle atrakcyjnej cenie zobacz szczegóły >>
Potrzebujesz adaptacji projektu lub pomocy w załatwieniu formalności związanych z budową?
Nasze biuro architektoniczne oferuje pomoc w uzyskaniu pozwolenia na budowę a także wykonuje adaptacje projektów na terenie całej Polski zobacz szczegóły >>
Szukasz sprawdzonego kierownika budowy?
Oferujemy usługi naszych uprawnionych kierowników budowy, którzy przeprowadzą Cię przez cały proces budowlany, od uzyskania pozwolenia na budowę po finalne odbiory zobacz szczegóły >>
Opinie o tym projekcie
Jeśli dodałeś/-aś recenzję, a nie pojawiłą się na liście, być może oczekuje na moderację.
Wystaw opinię o produkcie

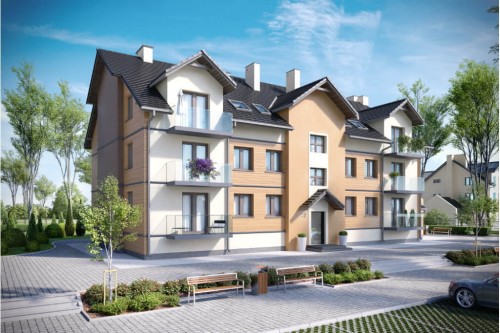

Wersja lustrzana / warianty / podobne projekty
-
