Prezentacja projektu
Opis projektu
Projekt budynku piętrowego, z podpiwniczeniem, wielorodzinnego, tradycyjnego, z garażem wielostanowiskowym, z dachem dwuspadowym, z kątem nachylenia do 35°, technologia murowana, bez kominka, energooszczędnego, do 1000 m2
Rzut piwnicy
Piwnice: 247,94 m2
1. Hall + schody 8,60 m2
2. Korytarz 11,40 m2
3. Pomieszczenie techniczne 4,82 m2
4. Pomieszczenia gospodarcze 3,67 m2
5. Pomieszczenia gospodarcze 3,67 m2
6. Pomieszczenia gospodarcze 3,67 m2
7. Pomieszczenia gospodarcze 3,67 m2
8. Pomieszczenie gospodarcze 5,66 m2
9. Pomieszczenie gospodarcze 3,74 m2
10. Pomieszczenie gospodarcze 3,74 m2
11. Miejsca postojowe 55,07 m2
12. Miejsca postojowe 30,96 m2
13. Przedsionek p.poż 8,66 m2
14. Miejsca postojowe 56,14 m2
15. Korytarz 11,40 m2
16. Pomieszczenie gospodarcze 4,82 m2
17. Pomieszczenia gospodarcze 3,67 m2
18. Pomieszczenia gospodarcze 3,67 m2
19. Pomieszczenia gospodarcze 3,67 m2
20. Pomieszczenia gospodarcze 3,67 m2
21. Pomieszczenie gospodarcze 5,66 m2
22. Pomieszczenie gospodarcze 4,17 m2
23. Pomieszczenie gospodarcze 3,74 m2
Segment posiada pełne podpiwniczenie. Zaprojektowaliśmy w nim osiem stanowisk parkingowych, oraz pomieszczenia gospodarcze i techniczne. Wjazd do garaży znajduje się z tyłu budynku.

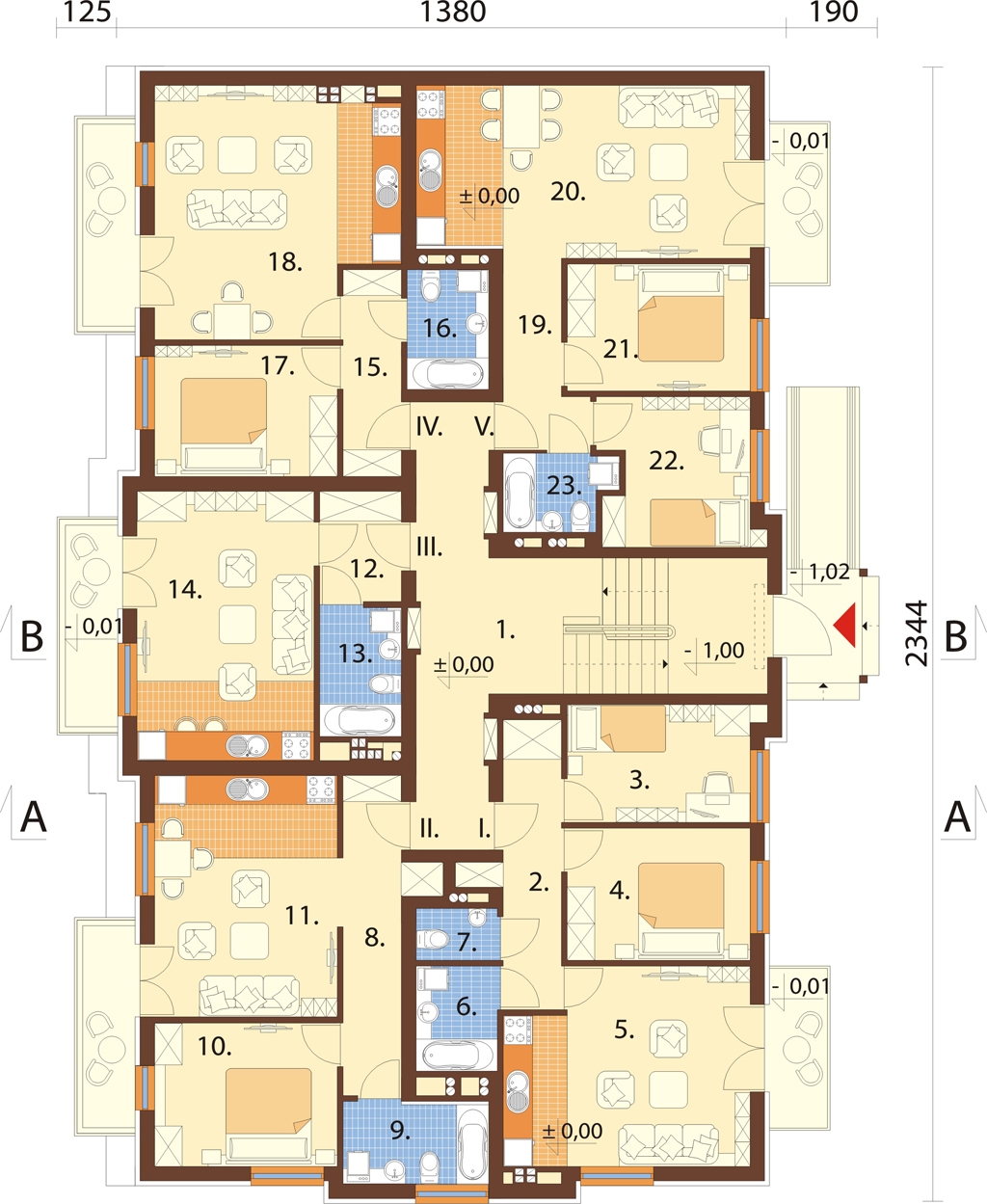

Rzut parteru
Parter: 241,53 m2
1. Komunikacja 25,77 m2
Lokal I : 51,26 m2
2. Korytarz 7,45 m2
3. Pokój 9,10 m2
4. Pokój 10,06 m2
5. Pokój z aneksem kuchennym 19,40 m2
6. Łazienka 3,53 m2
7. WC 1,72 m2
Lokal II : 42,52 m2
8. Korytarz 8,22 m2
9. Łazienka 4,83 m2
10. Pokój 10,96 m2
11. Pokój z aneksem kuchennym 18,51 m2
Lokal III : 28,07 m2
12. Korytarz 3,72 m2
13. Łazienka 4,35 m2
14. Pokój z aneksem kuchennym 20,00 m2
Lokal IV : 42,80 m2
15. Korytarz 4,95 m2
16. Łazienka 4,03 m2
17. Pokój 9,98 m2
18. Pokój z aneksem kuchennym 23,84 m2
Lokal V : 51,11 m2
19. Korytarz 5,28 m2
20. Pokój z aneksem kuchennym 23,75 m2
21. Pokój 9,67 m2
22. Pokój 9,07 m2
23. Łazienka 3,34 m2
Na parterze zaprojektowaliśmy pięć lokali mieszkalnych. Dwa duże, trzypokojowe mieszkania o powierzchni około 51 m2 (salon z aneksem kuchennym, 2 pokoje, łazienka, WC, korytarz), dwa średniej wielkości mieszkania dwupokojowe (salon z aneksem kuchennym, pokój, łazienka, korytarz), oraz jedno małe mieszkanie jednopokojowe o powierzchni 28 m2 (pokój z aneksem kuchennym, łazienka, korytarz).
Rzut pierwszego piętra
I piętro: 244,30 m2
1. Komunikacja 28,71 m2
Lokal VI : 51,26 m2
2. Korytarz 7,45 m2
3. Pokój 9,10 m2
4. Pokój 10,06 m2
5. Pokój z aneksem kuchennym 19,40 m2
6. Łazienka 3,53 m2
7. WC 1,72 m2
Lokal VII : 42,52 m2
8. Korytarz 8,22 m2
9. Łazienka 4,83 m2
10. Pokój 10,96 m2
11. Pokój z aneksem kuchennym 18,51 m2
Lokal VIII : 28,07 m2
12. Korytarz 3,72 m2
13. Łazienka 4,35 m2
14. Pokój z aneksem kuchennym 20,00 m2
Lokal IX : 42,63 m2
15. Korytarz 4,95 m2
16. Łazienka 4,03 m2
17. Pokój 9,98 m2
18. Pokój z aneksem kuchennym 23,67 m2
Lokal X : 51,11 m2
19. Korytarz 5,28 m2
20. Pokój z aneksem kuchennym 23,75 m2
21. Pokój 9,67 m2
22. Pokój 9,07 m2
23. Łazienka 3,34 m2
Na pierwszym piętrze podobnie jak na parterze jest pięć lokali mieszkalnych. Dwa duże mieszkania trzypokojowe (salon z aneksem kuchennym, 2 pokoje, łazienka, WC, korytarz), dwa mieszkania dwupokojowe średniej wielkości (salon z aneksem kuchennym, pokój, łazienka, korytarz). Najmniejsze mieszkanie ma 28 m2 (pokój z aneksem kuchennym, łazienka, korytarz)
Rzut piętra / antresoli
Poddasze: 232,05 / 244,84 m2
1.Komunikacja 28,71 m2
Lokal XI : 47,51 / 51,26 m2
2. Korytarz 7,45 m2
3. Pokój 7,88 / 9,10 m2
4. Pokój 8,33 / 10,06 m2
5. Pokój z aneksem kuchennym 18,62 / 19,40 m2
6. Łazienka 3,51 m2
7. WC 1,72 m2
Lokal XII : 40,45 / 43,01 m2
8. Korytarz 8,22 m2
9. Łazienka 4,83 m2
10. Pokój 10,43 / 10,96 m2
11. Pokój z aneksem kuchennym 16,97 / 19,00 m2
Lokal XIII : 28,07 m2
12. Korytarz 3,72 m2
13. Łazienka 4,35 m2
14. Pokój z aneksem kuchennym 20,00 m2
Lokal XIV : 40,17 / 42,63 m2
15. Korytarz 4,95 m2
16. Łazienka 4,03 m2
17. Pokój 8,29 / 9,98m2
18. Pokój z aneksem kuchennym 22,90 / 23,67 m2
Lokal XV : 47,14 / 51,16 m2
19. Korytarz 5,35 m2
20. Pokój z aneksem kuchennym 23,14 / 23,75 m2
21. Pokój 7,61 / 9,22 m2
22. Pokój 7,70 / 9,50 m2
23. Łazienka 3,34 m2
Na poddaszu zaprojektowaliśmy pięć mieszkań. Największe dwa trzypokojowe mają odpowiednio 47 m2 (salon z aneksem kuchennym, 2 pokoje, łazienka, WC, korytarz). Dwa mieszkania dwupokojowe o średnim metrażu mają po 41 m2 (salon z aneksem kuchennym, pokój, łazienka, korytarz). Najmniejszą powierzchnię ma kawalerka o powierzchni 28 m2 (pokój z aneksem kuchennym, łazienka, korytarz).

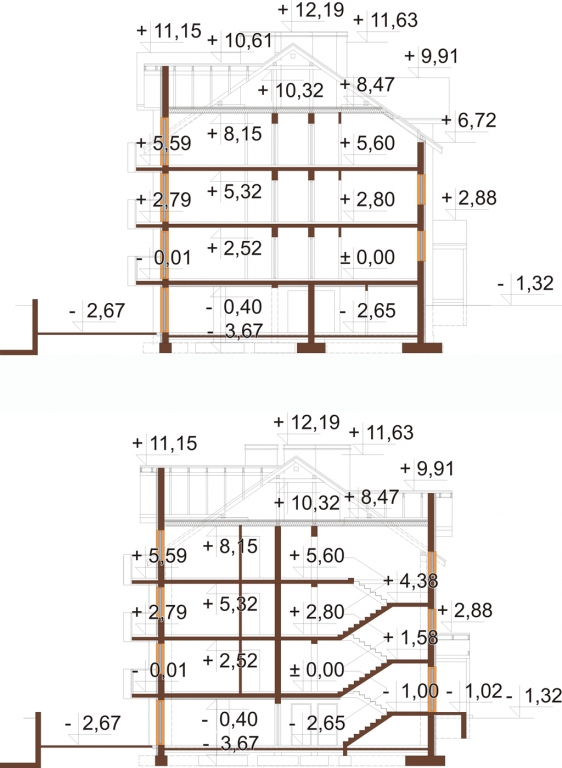

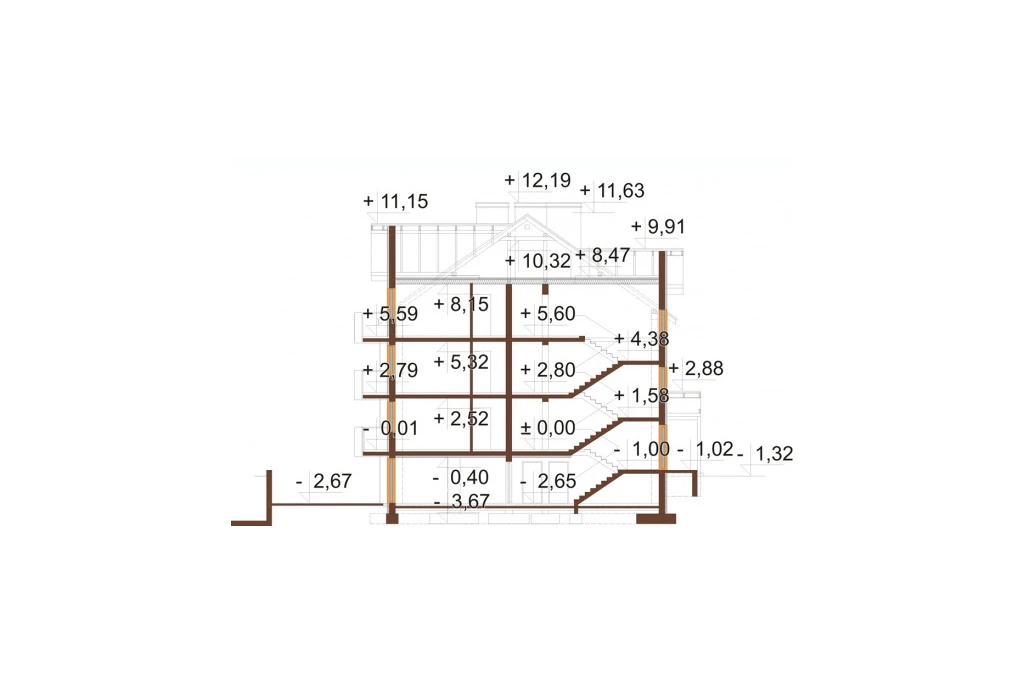

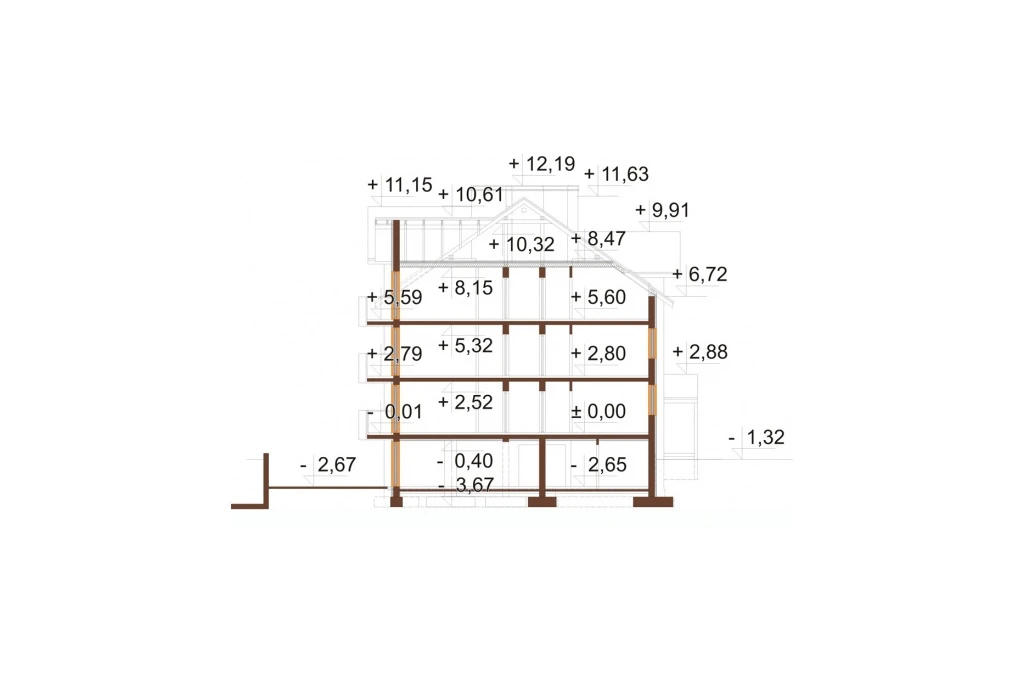

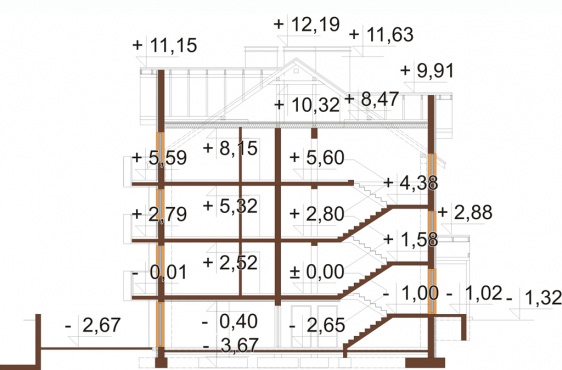

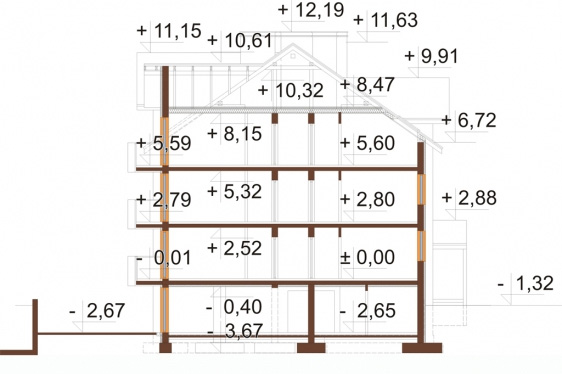

Przekrój

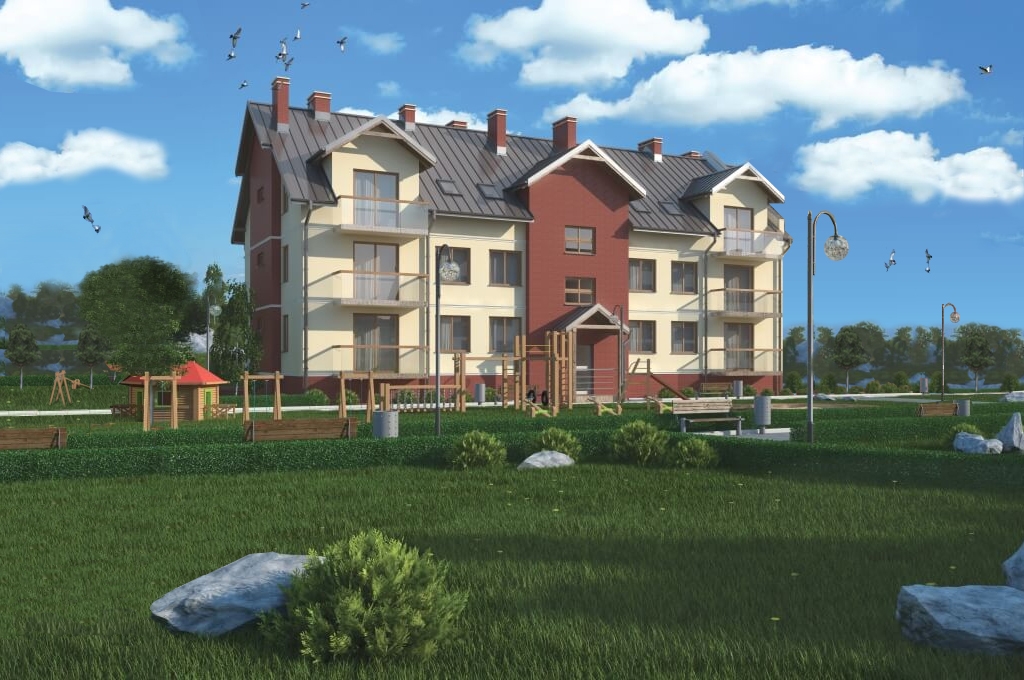

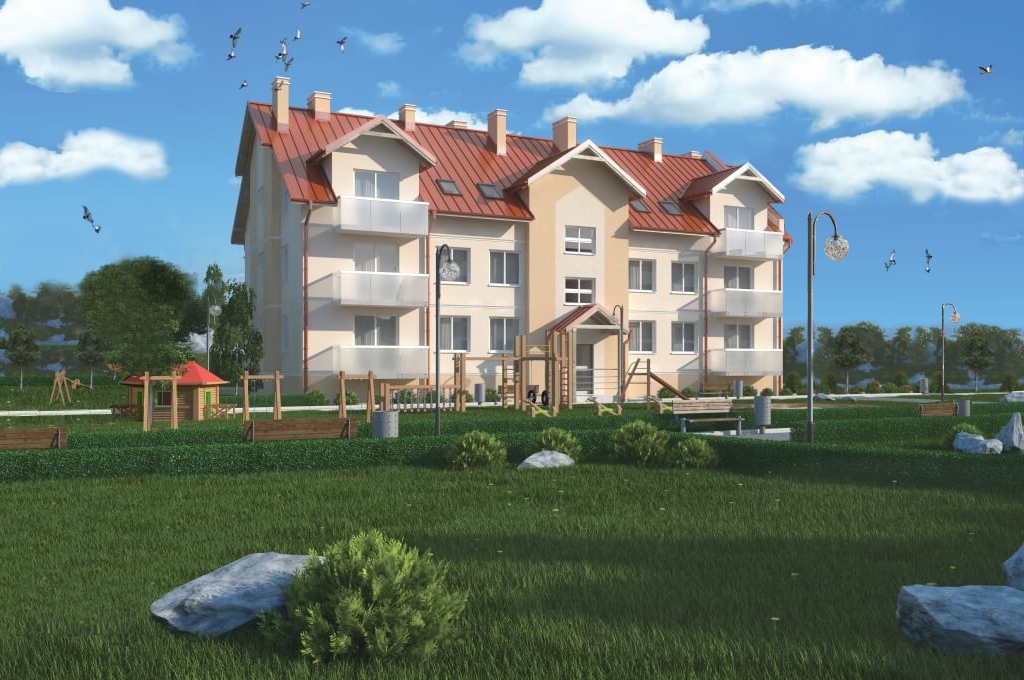

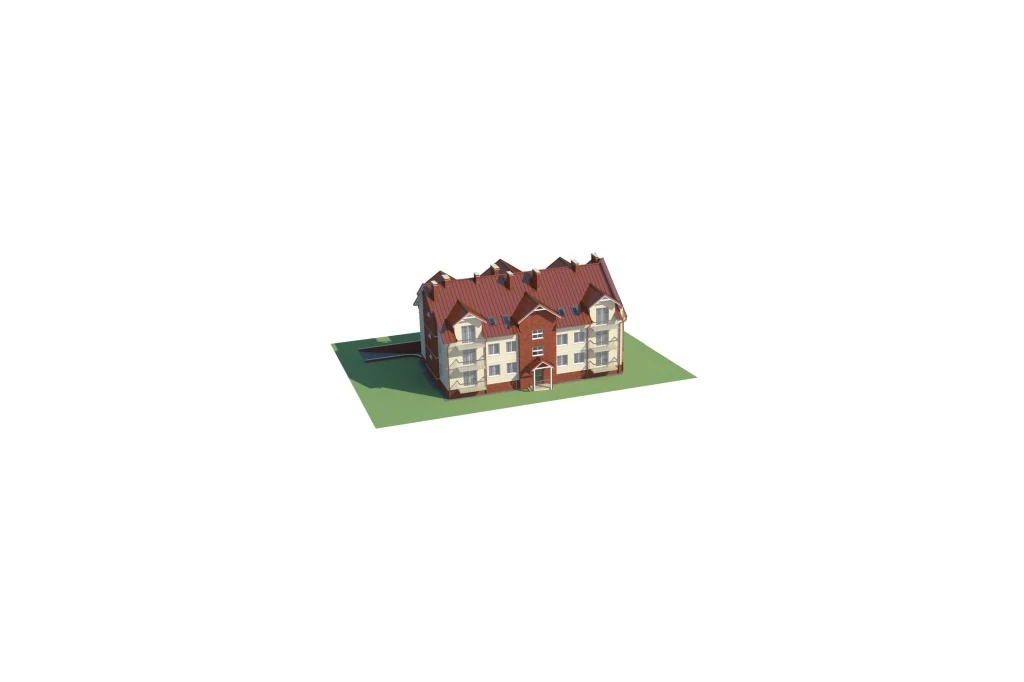

Model 3D
Bryła budynku jest prosta, przykryta dwuspadowym dachem o kącie nachylenia 35 stopni. Elewacja frontowa budynku ma kilka ciekawych elementów, które dodają jej uroku i czynią budynek atrakcyjnym wizualnie. Dzięki pełnemu podpiwniczeniu, projekt posiada miejsca 8 miejsc parkingowych w segmencie, do których wjazdy zaprojektowaliśmy od strony ogrodowej budynku.

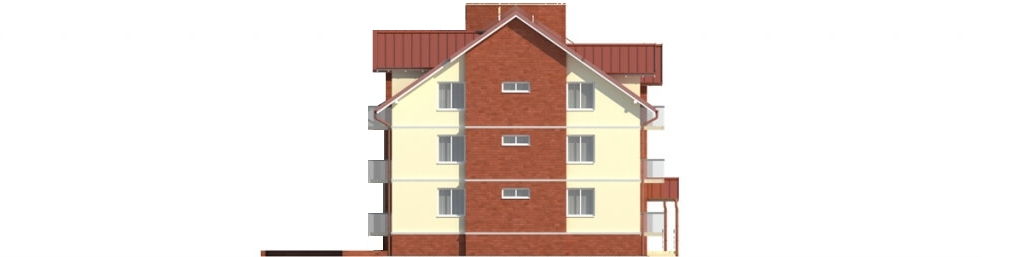

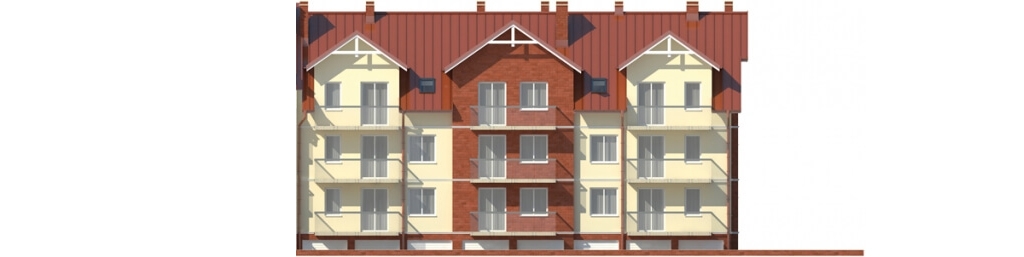

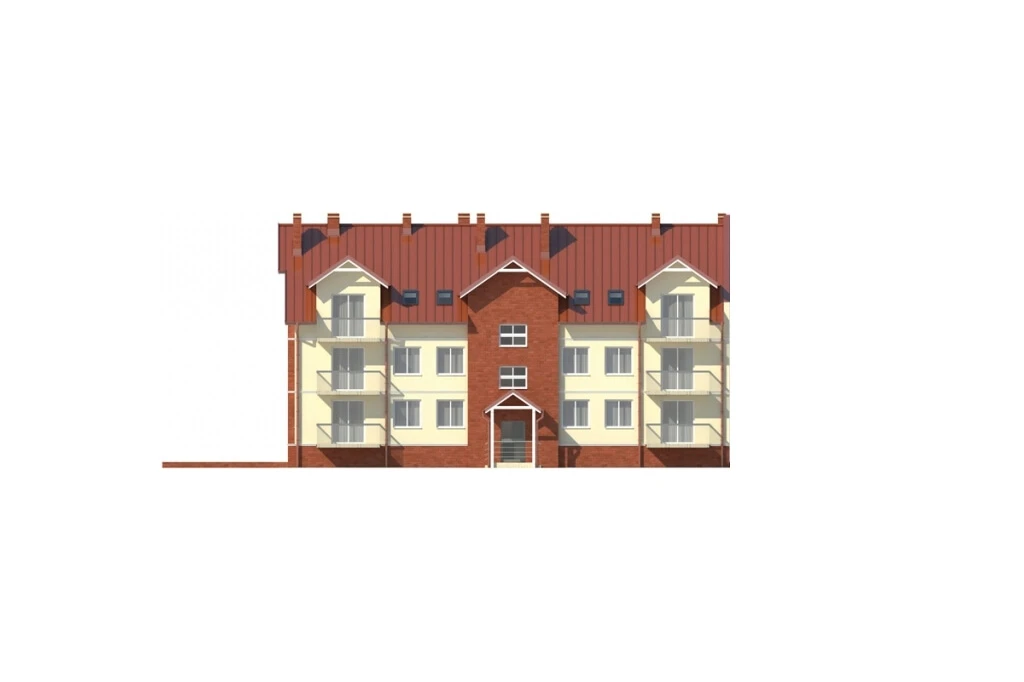

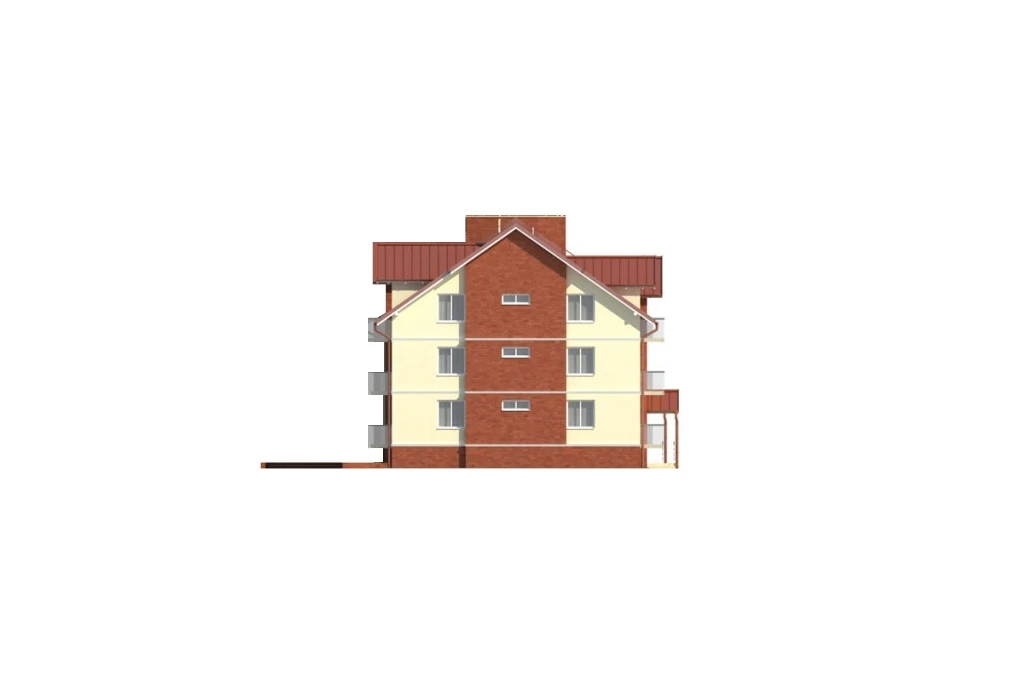

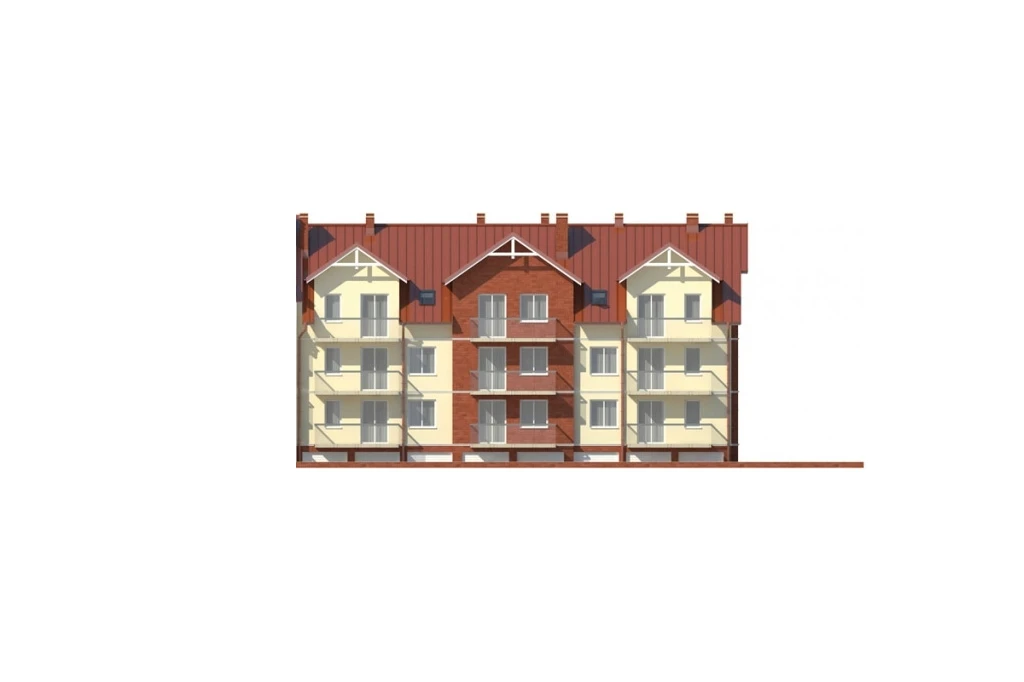

Elewacje
Informacje podstawowe
Projekt budynku wielorodzinnego DM-6487. Budynek składa się z 15 mieszkań, podpiwniczony z miejscami postojowymi dla 8 samochodów. Posiadamy również drugi segment projektu (prawy), który mo żna dokleić do segmentu pierwszego.
Technologia tradycyjna.
Ściany zewnętrzne: pustak ceramiczny LEIER gr 30 cm, płyty poliuretanowe 10 cm, tynk zewnętrzny.
Stropy w budynku: żelbetowe.
Kąt nachylenia dachu: 35°.
Ogrzewanie: każde mieszkanie posiada piec gazowy łazienkowy dwufunkcyjny do c.o i c.w.u
Pokrycie dachu: dachówka ceramiczna
Instalacja PV: na dachu budynku zaprojektowano instalację PV generującą prąd na potrzeby ogrzewania klatki schodowej oraz zasilania urządzeń pomocniczych do co i cwu
Program I segmentu: 3 mieszkania jednopokojowe (pokój z aneksem kuchennym, łazienka, korytarz), 6 mieszkań dwupokojowych (salon z aneksem kuchennym, pokój, łazienka, korytarz), 6 mieszkań trzypokojowych (salon z aneksem kuchennym, 2 pokoje, łazienka, WC, korytarz), 8 miejsc postojowych, 15 komórek lokatorskich, pomieszczenia gospodarcze.
Powierzchnia użytkowa podana w prezentacji zawiera również powierzchnię piwnic.
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk,
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Projekt ten nie wymaga pozwolenia na budowę i może być budowany na zgłoszenie zgodnie ze znowelizowanym Prawem Budowlanym obowiązującym od 3.01.2022 roku czytaj więcej >>
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan,gaz)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej i fotowoltaicznej
- przedmiar robót budowlanych (bez instalacji)
- zestawienie elementów więźby dachowej
- zgoda na zmiany w projekcie
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia mieszkalna (m²) 500 - 1000
- Powierzchnia użytkowa (m²) 500 - 1000
- Powierzchnia zabudowy (m²) 300 - 500
- Kąt nachylenia dachu (°) 30 - 35
- Szerokość działki/krótszy bok (m) 25 - 30
- Wysokość budynku (m) 12 - 15
Podstawowe parametry projektu
- Powierzchnia mieszkalna (m²) 634.69
- Powierzchnia użytkowa (m²) 965.82
- Powierzchnia zabudowy (m²) 307.82
- Szerokość budynku/krótszy bok (m) 13.8
- Długość budynku/dłuższy bok (m) 23.44
- Wysokość budynku (m) 14.31
- Szerokość działki/krótszy bok (m) 28.00
- Kąt nachylenia dachu (°) 35°
- Rodzaj dachu dwuspadowy
- Piwnica podpiwniczony
- Garaż garaż wielostanowiskowy
- Poddasze poddasze użytkowe
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Układ dachu kalenicowy
- Kubatura (m³) 3842.90
- Liczba kondygnacji 4
- Rodzaj ogrzewania gazowe
- Wskaźnik energii pierwotnej (kWh/(m²·rok)) 61.32
- Instalacja fotowoltaiczna* tak
- Liczba pomieszczeń 92
- Liczba łazienek (bez WC) 11 - 15
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
