Projekt

Hotel, Pensjonat

Kod: K-12 B
Zadzwoń do nas!
PN - PT od 7 do 16: 12 414 35 06,
12 414 35 34, 12 410 50 40

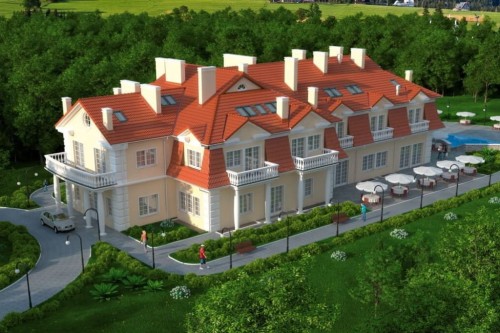

Projekt obiektu usługowego o tradycyjnym wyglądzie z ciekawie ukształtowaną bryłą i połacią dachową z licznymi świetlikami. Bardzo duża powierzchnia użytkowa pozwala na zróżnicowanie stref we wnętrzu i stworzenie budynku wielofunkcyjnego. Może służyć zarówno jako obiekt gastronomiczny ze strefą mieszkalną na piętrze, jak również hotel, dom weselny, SPA itp. Mimo rozbudowanej bryły, budynek jest bardzo atrakcyjny w odbiorze wizualnym, jak również wygodny w użytkowaniu. Dobór kolorystyki zależy od właściciela obiektu, dzięki czemu może on dopasować go do swojego charakteru.

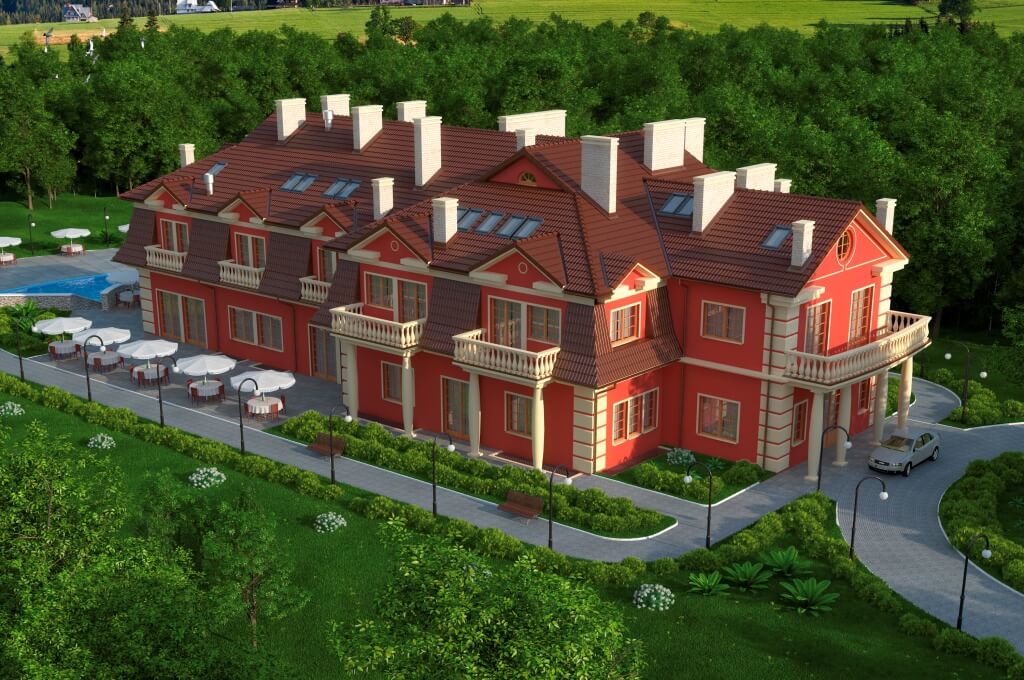

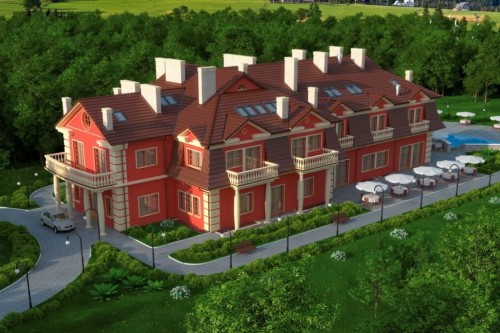

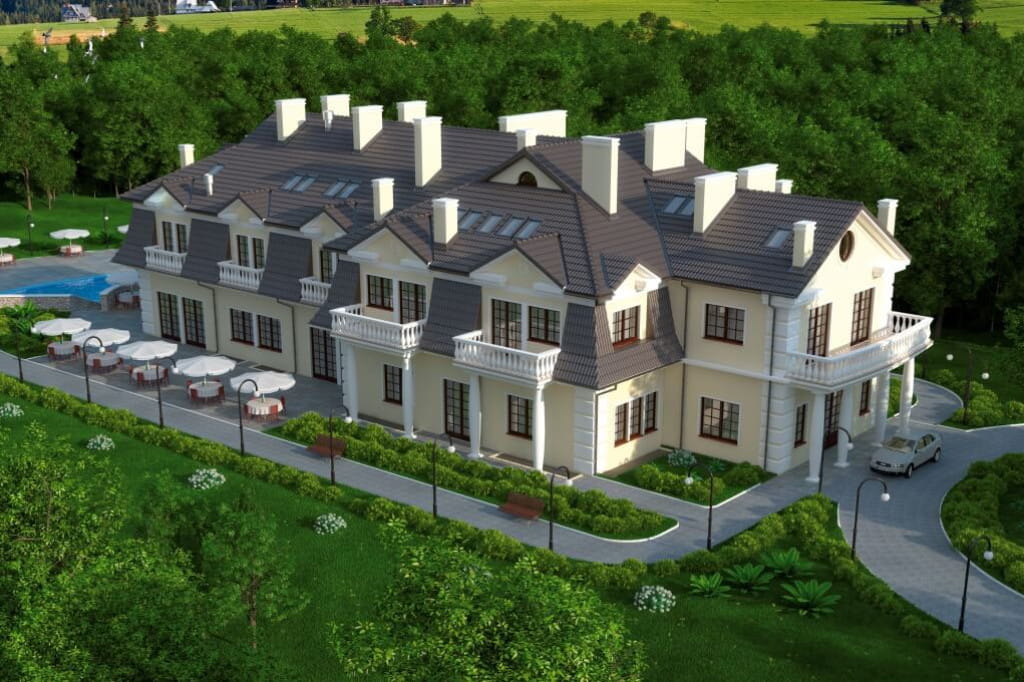

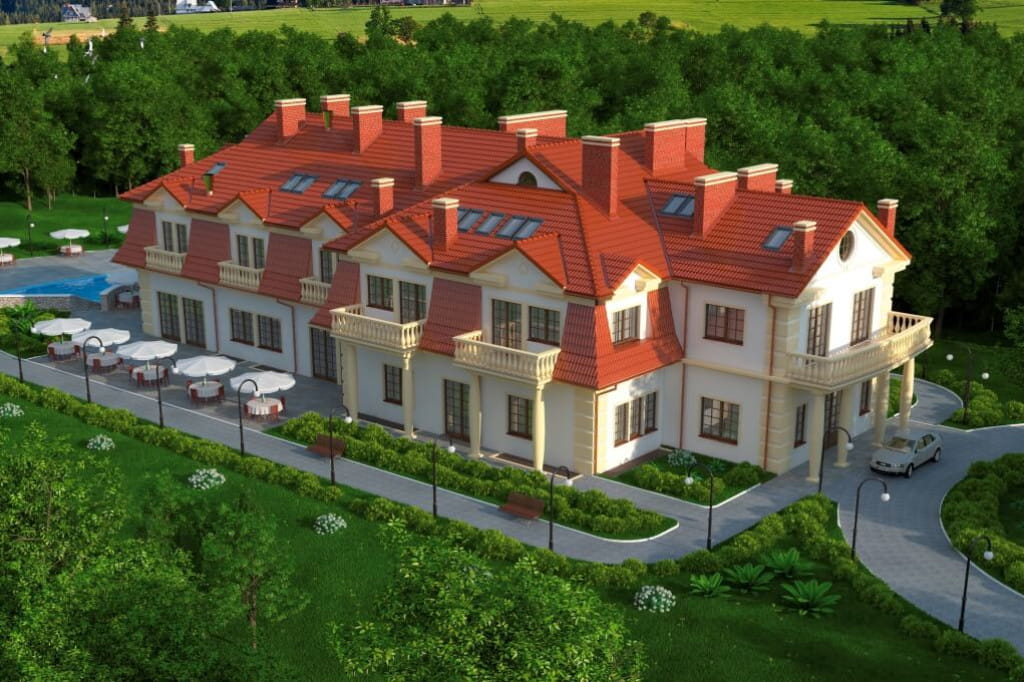

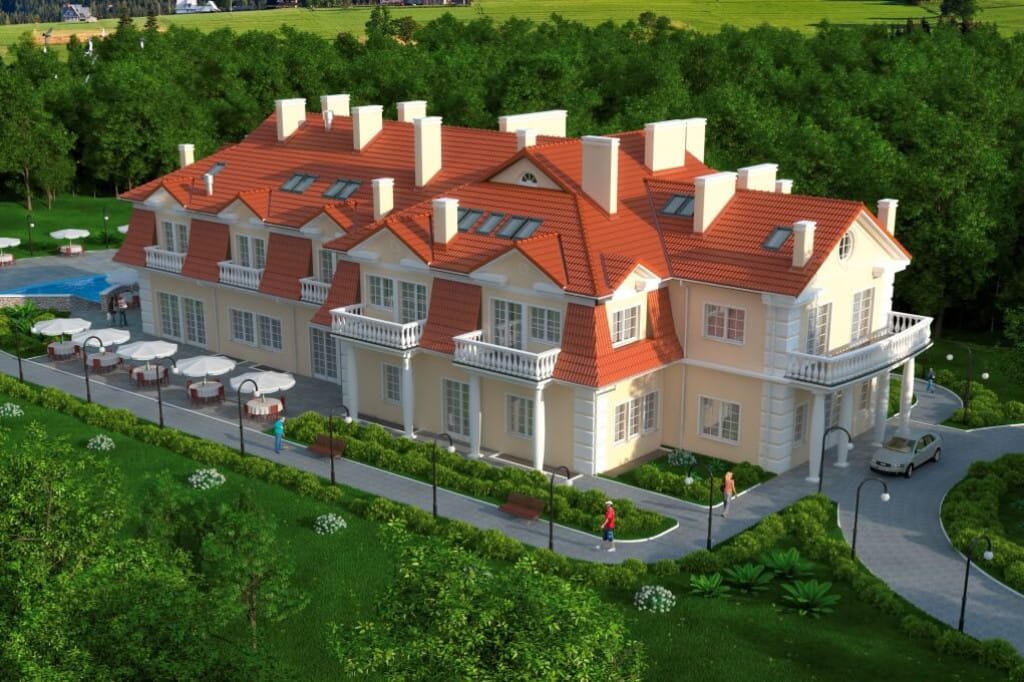

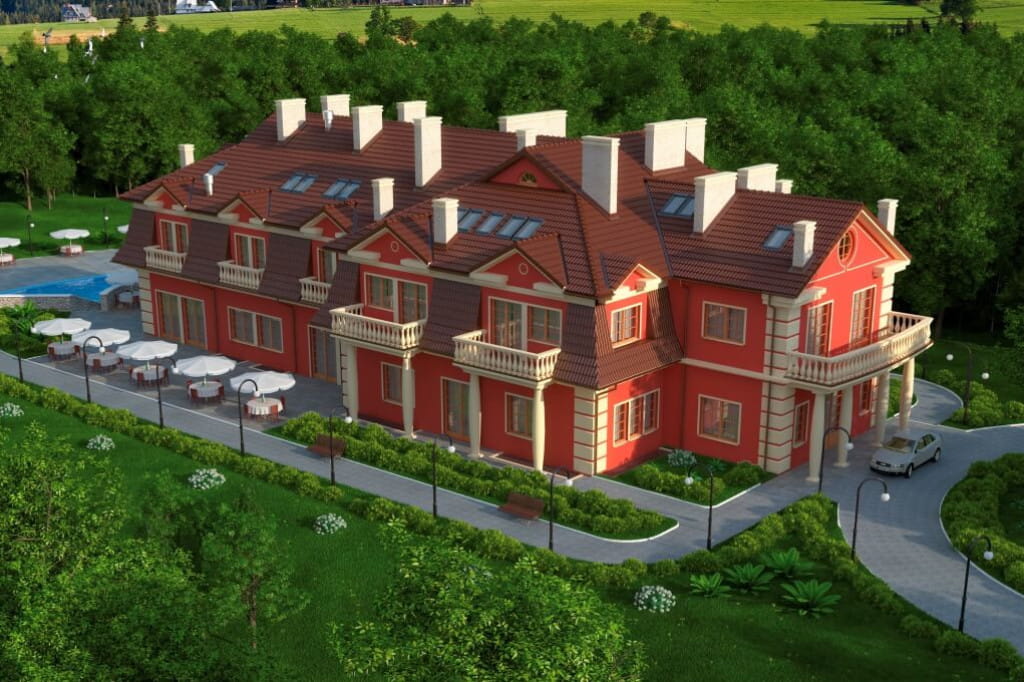

Model

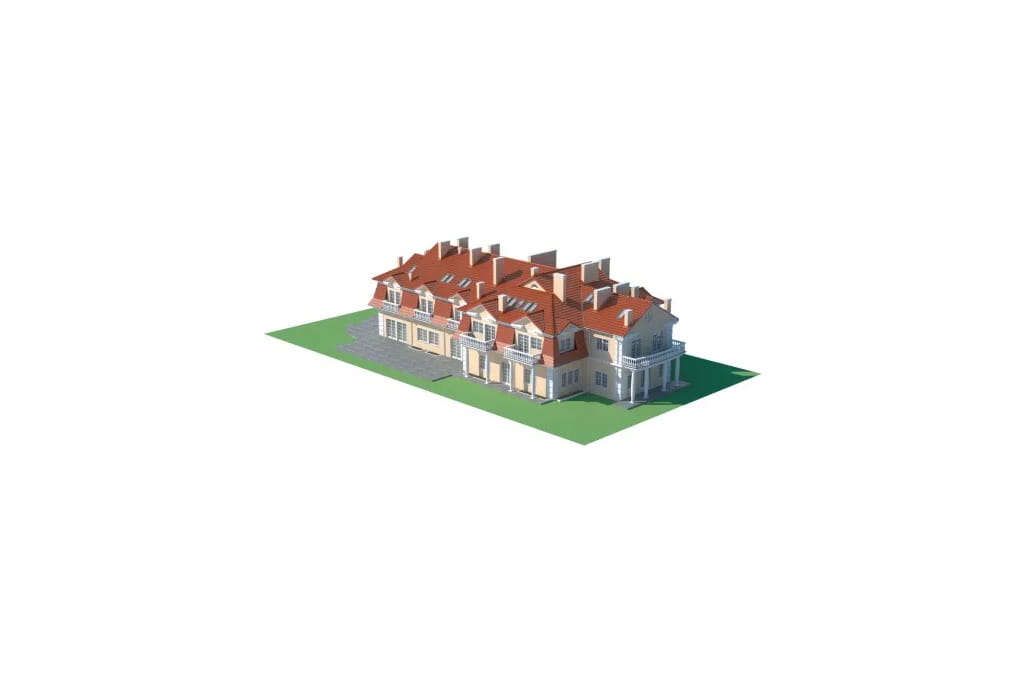

Projekt K-12 B - model

Bryła budynku jest utrzymana raczej w tradycyjnym charakterze, dzięki czemu doskonale sprawdzi się na każdym niemal terenie. Klasyczne detale architektoniczne np. smukłe kolumienki i tralki w balkonach doskonale podkreślają styl. Całe wnętrze jest bardzo słoneczne, dzięki licznym przeszkleniom w elewacjach oraz świetlikom w bardzo ciekawie zaprojektowanej połaci. Obiekt sprawia wrażenie luksusowego i eleganckiego dworku, co z pewnością zaimponuje gościom.

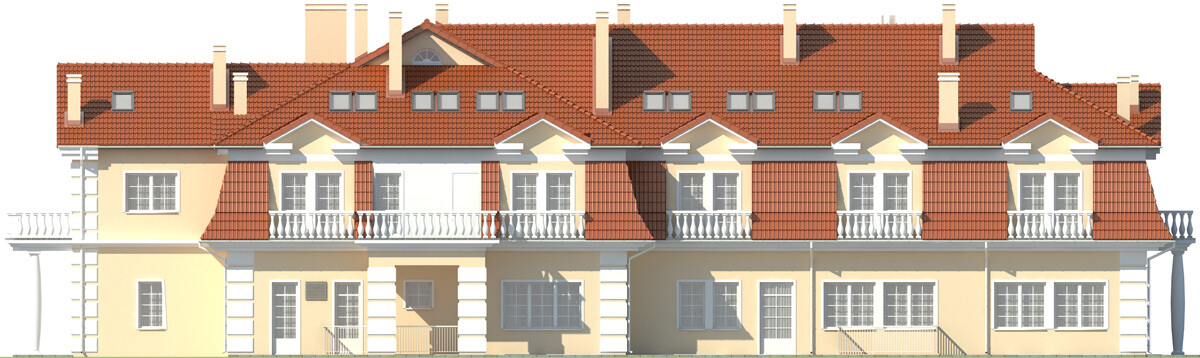

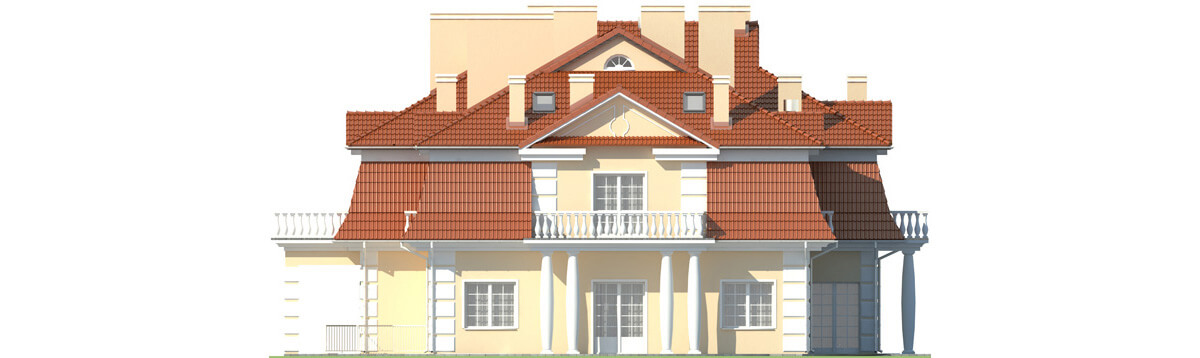

Elewacje



Projekt K-12 B - elewacja

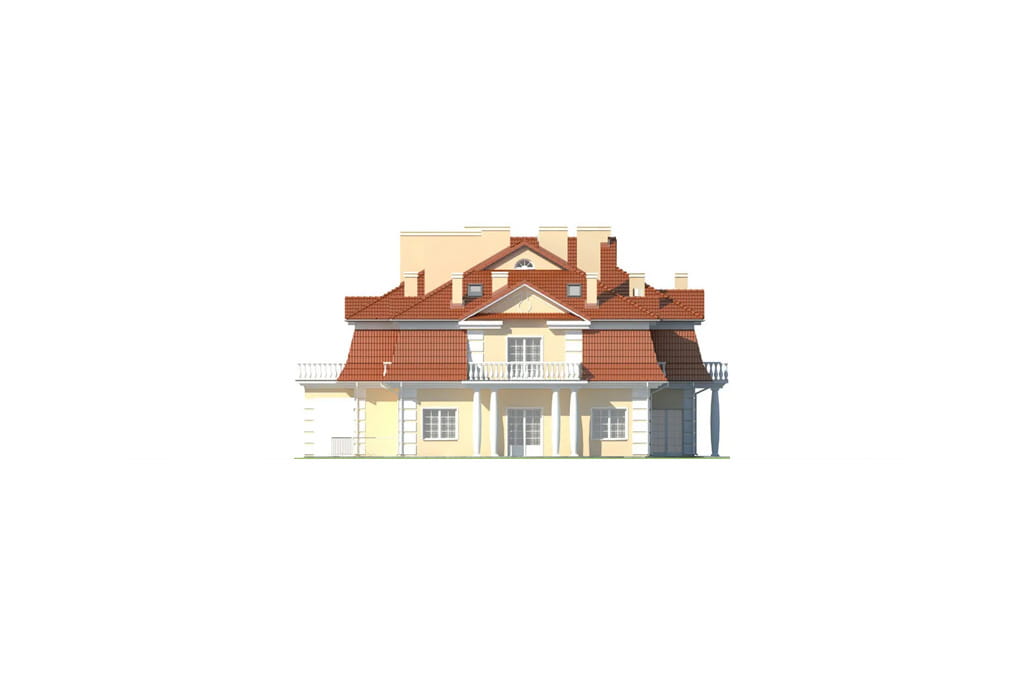

elewacja ogrodowa
Projekt K-12 B - elewacja

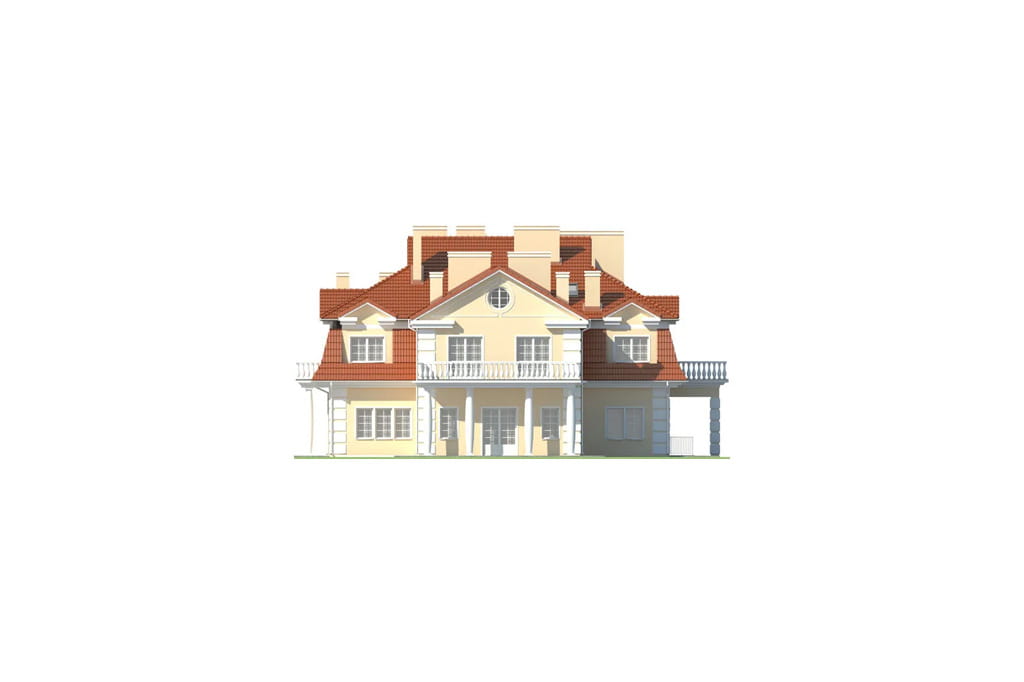

elewacja frontowa
Projekt K-12 B - elewacja

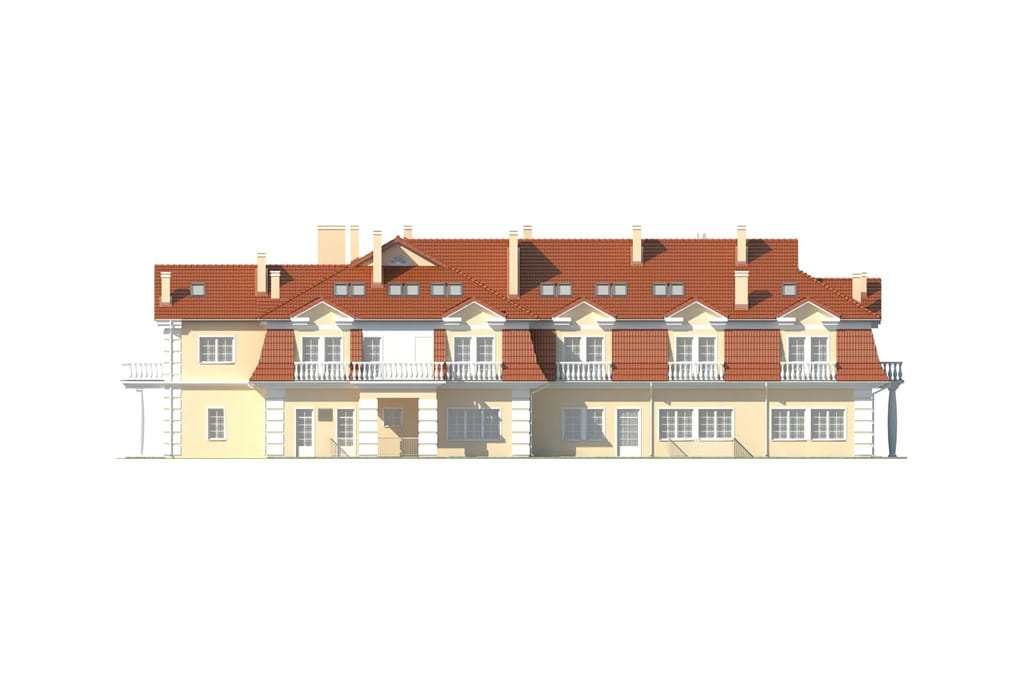

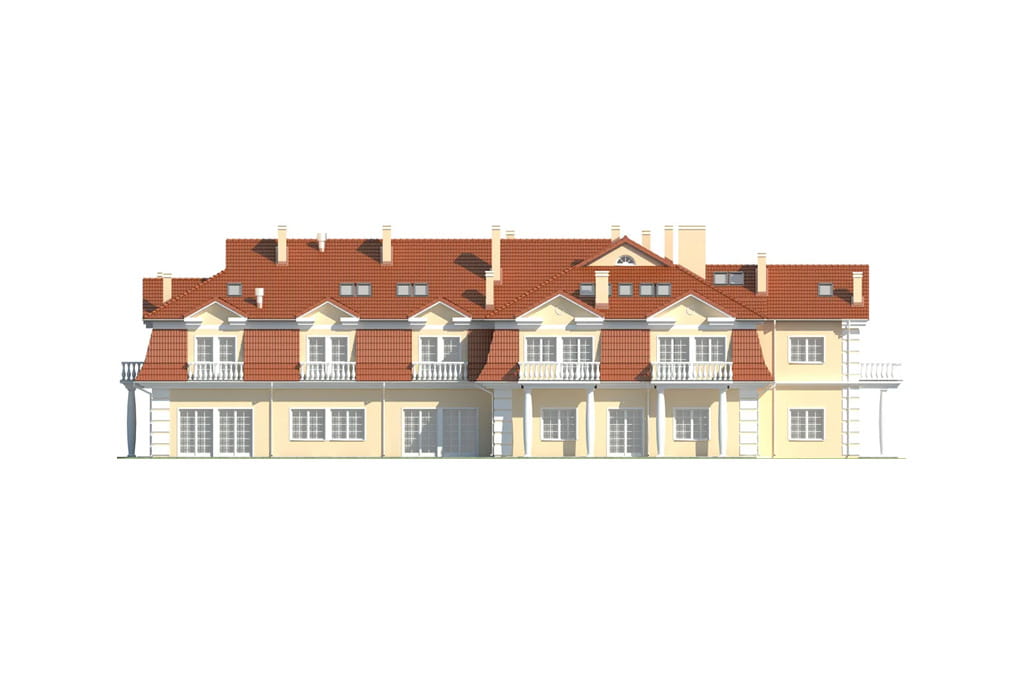

elewacja boczna
Projekt K-12 B - elewacja
elewacja boczna

zobacz realizacje naszych projektów

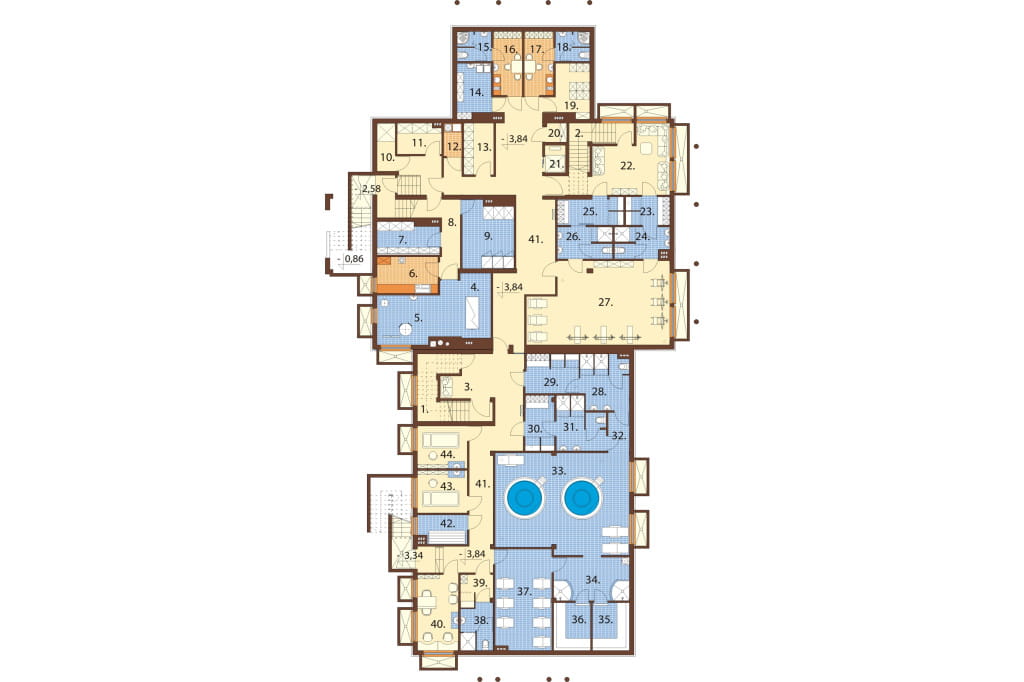

Rzut piwnicy



Projekt K-12 B - rzut Piwnica 551,1 m2
1. Klatka schodowa 9,9 m2
2. Klatka schodowa 12,7 m2
3. Hall 8,5 m2
4. 5. Kotłownia 26,5 m2
6. Pom. obróbki warzyw 9,6 m2
7. Chłodnia warzyw 8,1 m2
8. Komunikacja + schody 10,5 m2
9. Pom. na zamrażarki 14,5 m2
10. Mag. środków czystości 3,8 m2
11. Mag. naczyń stołowych 6,0 m2
12. Obróbka jaj 2,6 m2
13. Mag. produktów suchych 6,7 m2
14. Pralnia 7,7 m2
15. WC + natrysk 4,4 m2
16. Pomieszczenie socjalne 8,0 m2
17. Pomieszczenie socjalne 8,1 m2
18. WC + natrysk 4,4 m2
19. Archiwum 7,7 m2
20. Pom. techniczne 1,6 m2
21. Winda 2,4 m2
22. Pomieszczenie hobby 23,7 m2
\' 23. Szatnia męska 5,3 m2
24. Pom. sanitarne męskie 7,0 m2
25. Szatnia damska 7,5 m2
26. Pom. sanitarne damskie 7,4 m2
27. Sala fitness 47,1 m2
28. Pom. sanitarne męskie 11,3 m2
29. Szatnia męska 9,0 m2
30. Szatnia damska 7,0 m2
31. Pom. sanitarne damskie 8,7 m2
32. Przedsionek 3,7 m2
33. Jacuzzi 57,0 m2
34. Przedsionek + natryski 13,8 m2
35. Sauna 7,6 m2
36. Sauna 7,6 m2
37. Grota solna 24,4 m2
38. Pom. sanitarne personelu 6,3 m2
39. Szatnia personelu 3,9 m2
40. Gabinet kosmetyczny 13,4 m2
41. Komunikacja 91,8 m2
42. Solarium 6,0 m2
43. Gabinet masażu 9,2 m2
44. Gabinet masażu 9,2 m2

Zagospodarowanie piwnicy umożliwiło stworzenie w tej części obiektu zarówno pomieszczeń gospodarczych, jak i luksusowej strefy rekreacyjnej, do której należą sauny, jacuzzi, sala fitness, a nawet grota solna. Dzięki temu budynek z pewnością będzie chętnie odwiedzany przez osoby chcące zrelaksować się i wypocząć.

Rzut parteru

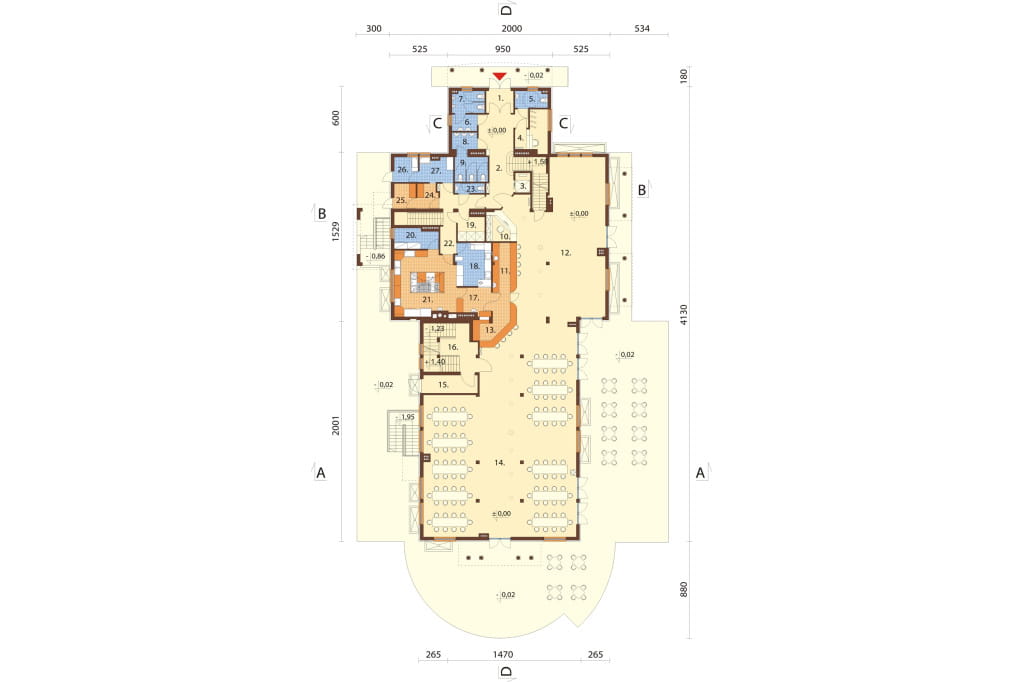

Projekt K-12 B - rzut Parter 567,0 m2
1. Wiatrołap 5,0 m2
2. Hall + 1/2 kom. 28,0 m2
3. Winda 2,5 m2
4. Szatnia 8,8 m2
5. WC dla os. niepełnospr. 4,4 m2
6. Przedsionek 3,5 m2
7. WC męski 5,9 m2
8. Przedsionek 3,5 m2
9. WC damski 6,7 m2
10. Recepcja 6,4 m2
11. Bar 9,8 m2
12. Sala taneczna 105,6 m2
13. Bar 8,0 m2
14. Sala bankietowa 234,2 m2
15. Korytarz 8,2 m2
16. Klatka schodowa 20,3 m2
17. Rozdzielnia kelnerska 7,6 m2
18. Zmywalnia 12,5 m2
19. Magazyn 6,0 m2
20. Magazyn dobowy 7,2 m2
21. Kuchnia 32,4 m2
22. Korytarz + schody 17,4 m2
23. WC dla personelu 2,5 m2
24. Wydawanie 4,5 m2
25. Odbiór 4,5 m2
26. Zmywalnia pojemników 4,9 m2
27. Zmywalnia talerzy 6,8 m2

Parter tworzy otwarta strefa bankietowa i mniejsze pomieszczenia wspomagające pracę personelu. Jest to doskonałe miejsce do organizacji wesela, ze względu na zaplanowanie zarówno strefy jadalnej, jak i tanecznej. Przestrzeń może również zostać przekształcona w restaurację działającą codziennie, a tylko w razie potrzeb zmieniać się w salę weselną. Do pomieszczeń wspomagających pracę należą: kuchnia, biuro, pokoje socjalne, magazyny itd.

Rzut I piętra

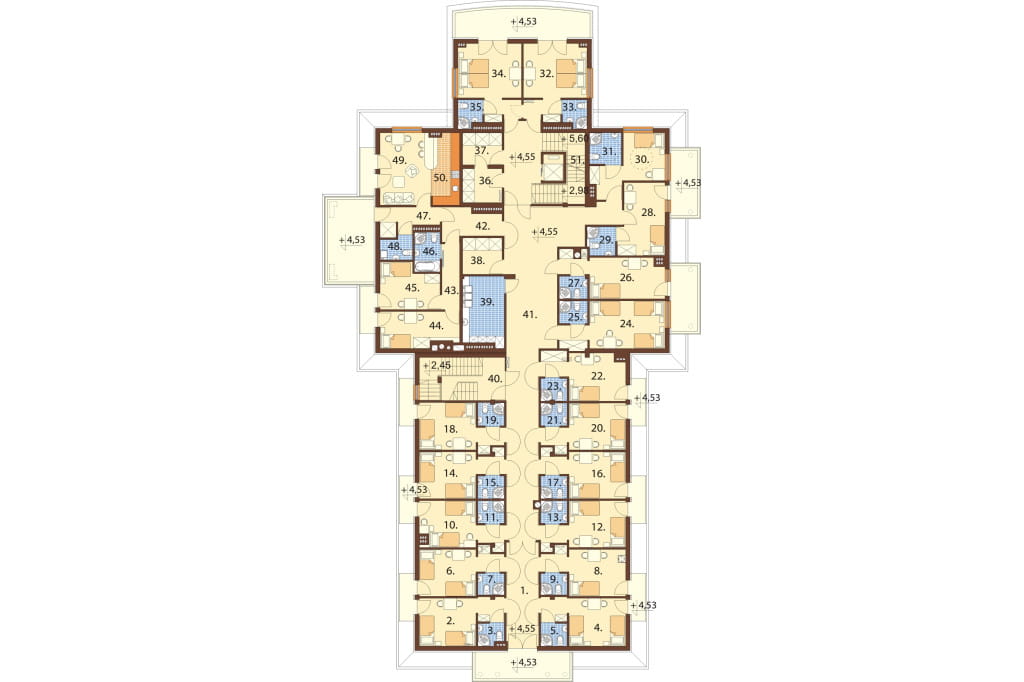

Projekt K-12 B - rzut

I piętro 550,5 m2
Apartament 4 pokojowy 83,4 m2
1. Przedpokój 13,4 m2
2. Pokój hotelowy 15,2 m2
3. Łazienka 2,6 m2
4. Pokój hotelowy 15,2 m2
5. Łazienka 2,6 m2
6. Pokój hotelowy 14,7 m2
7. Łazienka 2,5 m2
8. Pokój hotelowy 14,7 m2
9. Łazienka 2,5 m2

10. Pokój hotelowy 14,7 m2
11. Łazienka 2,6 m2
12. Pokój hotelowy 14,7 m2
13. Łazienka 2,6 m2
14. Pokój hotelowy 14,7 m2
15. Łazienka 2,6 m2
16. Pokój hotelowy 14,7 m2
17. Łazienka 2,6 m2
18. Pokój hotelowy 14,8 m2
19. Łazienka 2,7 m2
20. Pokój hotelowy 14,7 m2
21. Łazienka 2,6 m2
22. Pokój hotelowy 15,4 m2
23. Łazienka 2,7 m2
24. Pokój hotelowy 19,6 m2
25. Łazienka 2,9 m2
26. Pokój hotelowy 17,1 m2
27. Łazienka 2,9 m2
28. Pokój hotelowy 14,5 m2
29. Łazienka 3,7 m2
30. Pokój hotelowy 13,6 m2
31. Łazienka 4,5 m2
32. Pokój hotelowy 18,6 m2
33. Łazienka 3,0 m2
34. Pokój hotelowy 18,8 m2
35. Łazienka 3,0 m2
36. Mag. podręczny 6,1 m2
37. Mag. na śr. czystości 5,2 m2
38. Mag. na pościel 5,9 m2
39. Pralnia podr. 12,4 m2
40. Komunikacja 16,9 m2
41. Korytarz + komunikacja 72,3 m2
42. Korytarz 8,0 m2

Apartament 2 pokojowy 33,9 m2
43.Przedpokój 5,3 m2
44. Pokój 12,5 m2
45. Pokój 12,5 m2
46. Łazienka 4,6 m2

47. Przedpokój 6,6 m2
48. Łazienka 3,0 m2
49. Pokój 16,7 m2
50. Kuchnia 9,2 m2
51. Klatka sch. + hall 24,6 m2

Na pierwszym piętrze zaplanowano pokoje jedno i dwuosobowe. Większość z nich zaopatrzono w prywatne łazienki oraz wyjścia na małe balkoniki, co poprawia komfort użytkowania i podnosi rangę obiektu. Na piętrze zorganizowano również magazyny np. na pościel oraz pralnię. Główny korytarz posiada wyjście na duży balkon dostępny dla wszystkich klientów.

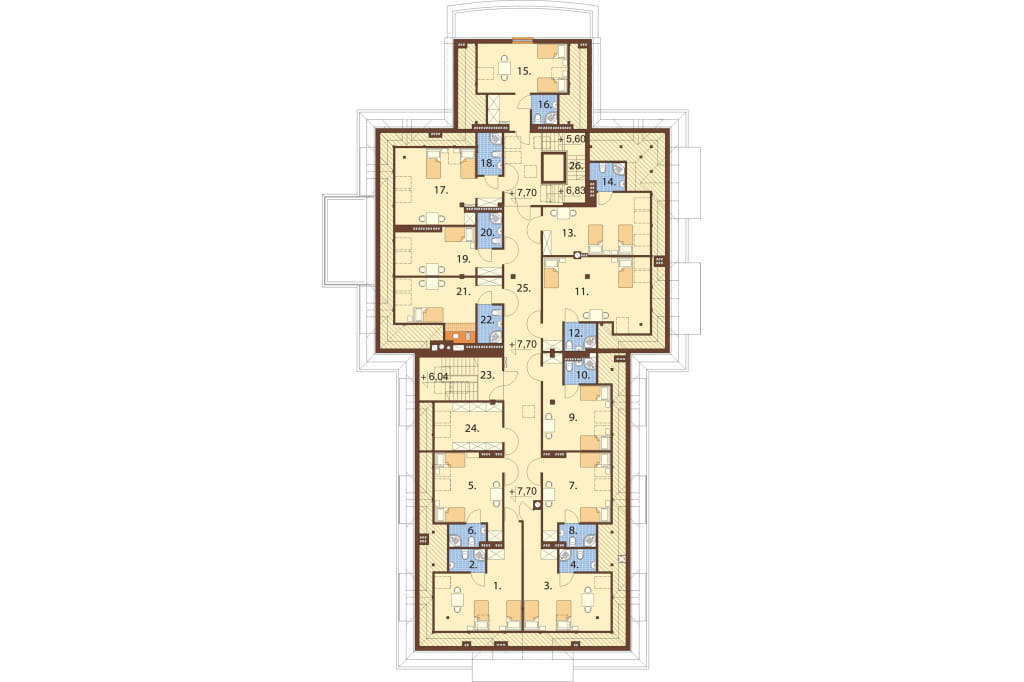

Rzut poddasza



Projekt K-12 B - rzut Poddaszw 354,8 m2
1. Pokój hotelowy 20,2 m2
2. Łazienka 3,8 m2
3. Pokój hotelowy 20,9 m2
4. Łazienka 3,8 m2
5. Pokój hotelowy 17,7 m2
6. Łazienka 3,6 m2
7. Pokój hotelowy 17,7 m2
8. Łazienka 3,6 m2
9. Pokój hotelowy 18,6 m2
10. Łazienka 3,6 m2
11. Pokój hotelowy 29,0 m2
12. Łazienka 3,9 m2
13. Pokój hotelowy 22,2 m2
14. Łazienka 4,1 m2
15. Pokój hotelowy 21,9 m2
16. Łazienka 3,4 m2
17. Pokój hotelowy 22,0 m2
18. Łazienka 3,3 m2
19. Pokój hotelowy 16,7 m2
20. Łazienka 3,9 m2
21. Pokój hotelowy 18,2 m2
22. Łazienka 4,2 m2
23. Komunikacja 1/2 22,4 m2
24. Magazyn 11,6 m2
25. Hall 69,3 m2

Zagospodarowanie poddasza powiększa przestrzeń użytkową o dodatkowe jedenaście pokoi, co w znaczący sposób może wpłynąć na ogólny zysk. Każdy z nich został zaopatrzony w prywatną łazienkę i doświetlony dzięki świetlikom w połaci dachu. Pomieszczenia są więc przestronne i słoneczne.

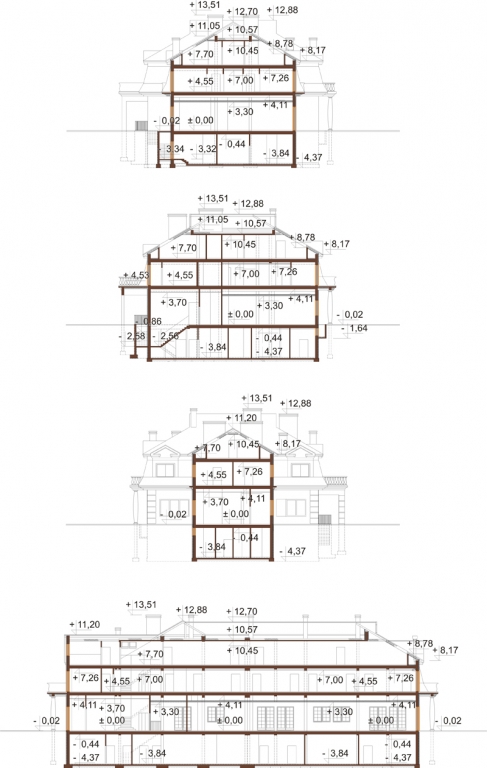

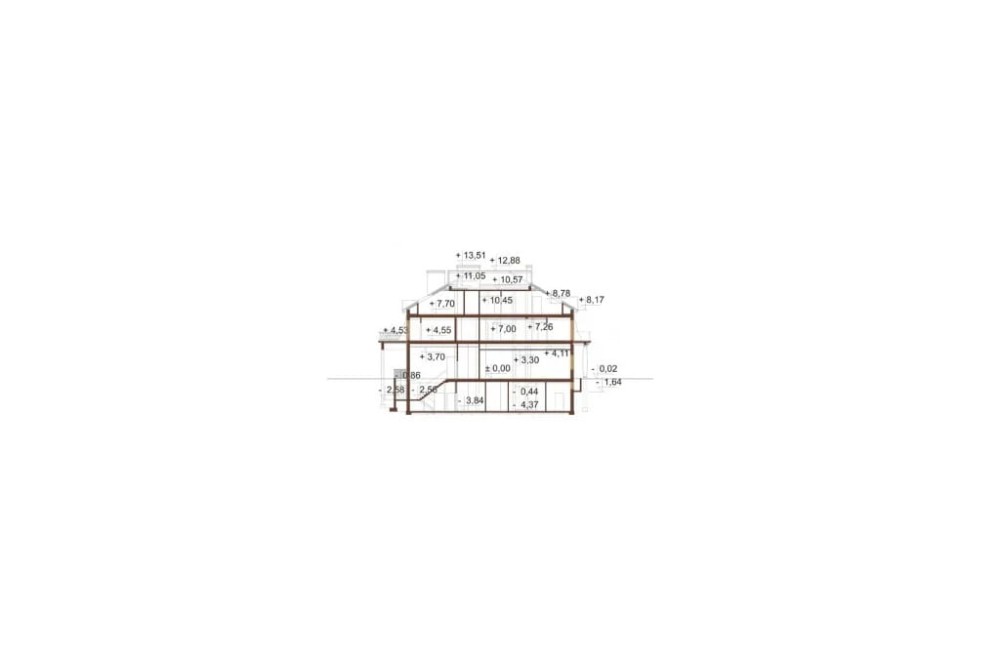

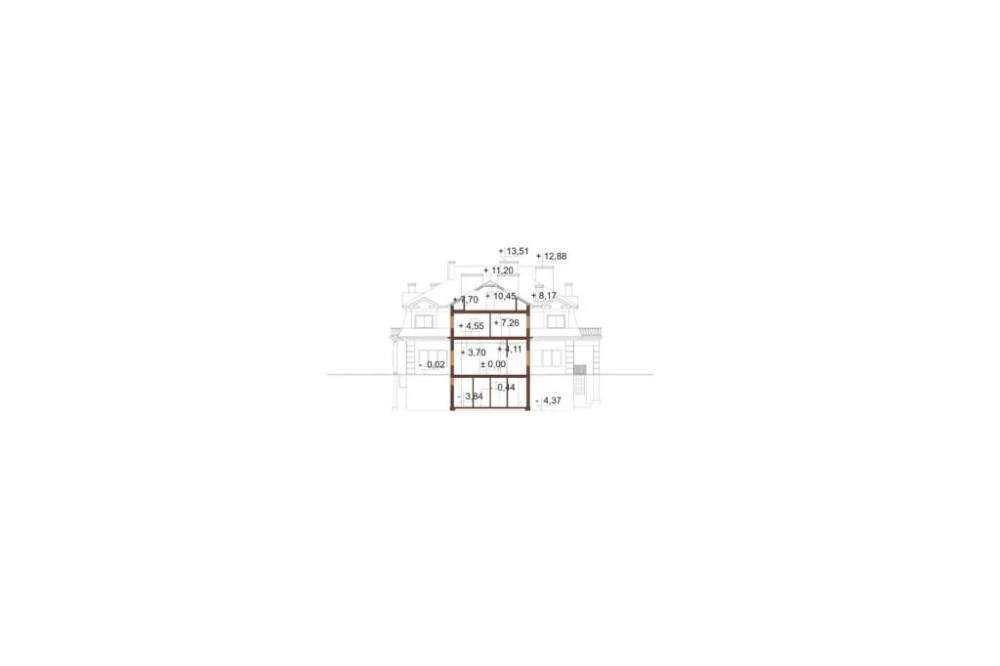

Przekrój

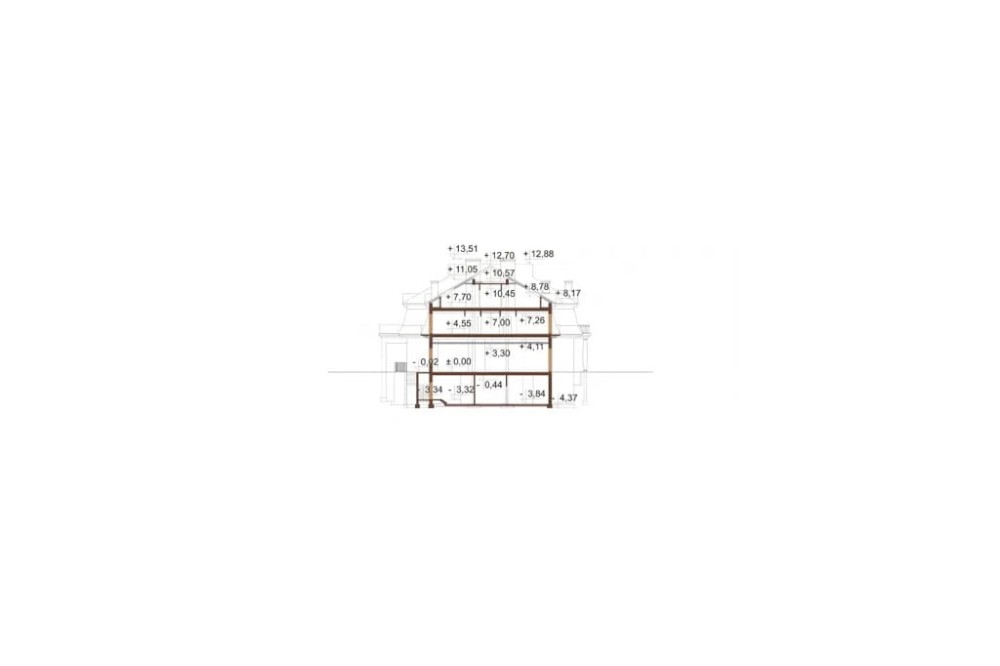

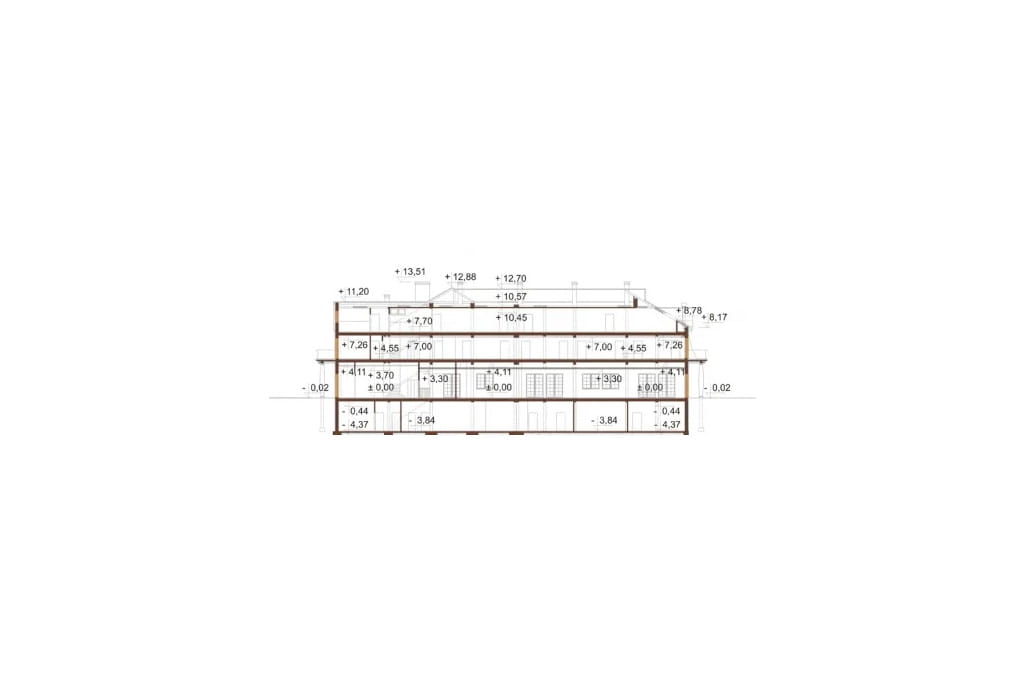

Projekt K-12 B - przekrój

Budynek zdecydowanie wyróżnia się na tle innych, dzięki ciekawym detalom i urozmaiconej połaci dachu. Zagospodarowanie piwnicy i poddasza pozwala na stworzenie przestrzeni użytkowej o wielkości ponad 2000m2. Co ważne obiekt jest dostosowany do potrzeb osób niepełnosprawnych.

POWIĘKSZ PRZEKRÓJ
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku gastronomiczno - hotelowego z funkcją odnowy i rehabilitacji K-12B, piętrowy z poddaszem użytkowym, podpiwniczony. Budynek może pełnić również funkcję domu weselnego, motelu, pensjonatu, lub po niewielkim dostosowaniu - domu opieki dla osób starszych
Technologia tradycyjna murowana: ściany zewnętrzne - pustak ceramiczny 29 cm, styropian 10 cm, tynk zewnętrzny. Stropy: TERIVA. Kąt nachylenia dachu: 30°.
Ogrzewanie: z kotłowni gazowej umieszczonej w piwnicy
Program: sala konsumpcyjna, sala taneczna, kuchnia z zapleczem, bar, zaplecze sanitarne, zaplecze socjalne, zaplecze magazynowe, jacuzzi z zapleczem szatniowym, sala fitness z zapleczem szatniowym, 2 sauny, 2 gabinety masażu, solarium, gabinet kosmetyczny, grota solna, 30 pokoi z łazienkami, kotłownia gazowa.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- opinie rzeczoznawców: BHP, Sanepid, P.poż. dotyczące rozwiązań zastosowanych wewnątrz budynku
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej
- zgoda na zmiany w projekcie

Powierzchnia zabudowy: 706.20 m²
Powierzchnia użytkowa: 2033.30 m²
Kubatura: 9512.10 m³
Szerokość działki: 31.30 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia domu węższą elewacją.

Ilość kondygnacji: 4
Liczba pomieszczeń: 112
Pokój na parterze: Nie
Rodzaj ogrzewania: paliwo stałe
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: podpiwniczony
Poddasze: poddasze użytkowe
Typ: gastronomiczne, motele, komercyjne, projekt hotelu, projekt motelu, projekt budynku usługowego, projekt zajazdu, hotel, projekt domu weselnego, projekt domu spokojnej starości, projekt gabinetu odnowy, projekt SPA, projekt sanatorium, sanatorium, dom spokojnej starości, dom opieki, projekt domu opieki, pensjonat, projekt pensjonatu, projekt budynku gastronomicznego
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Anna Tenerowicz, Jaromir Mruk, Łukasz Szczepaniak
CENA 4 EGZ. PROJEKTU 7 600 PLN 19 200 PLN KUP
PROJEKT

Projekt został opracowany zgodnie z aktualnie obowiązującymi normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
