Projekt

Pensjonat, Dom weselny
Kod: LK-29
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06
PN - PT do 18: 602 62 95 77
KOSZTORYS
PROJEKTU DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 4 EGZ. PROJEKTU 5 900 PLN KUP
PROJEKT
POWIERZCHNIA MIESZKALNA 1377.10 m²

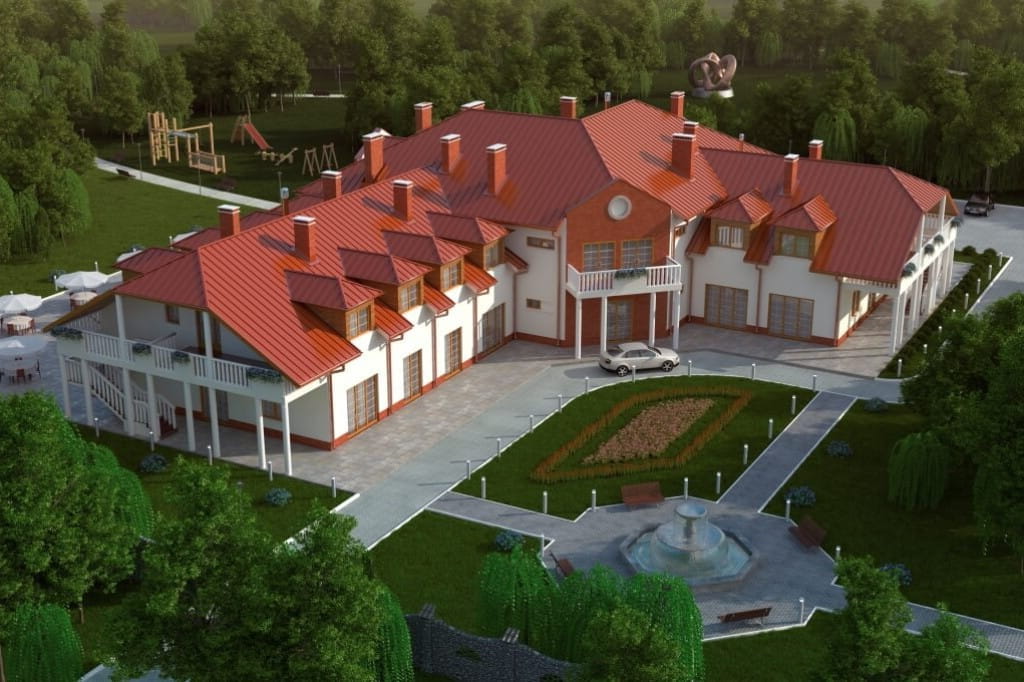

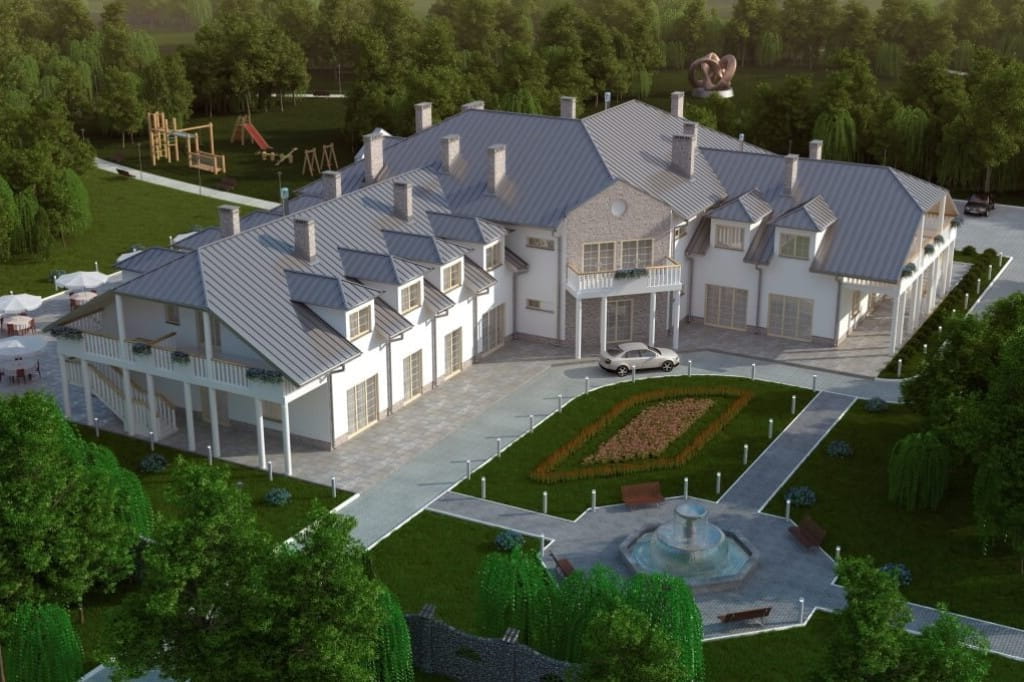

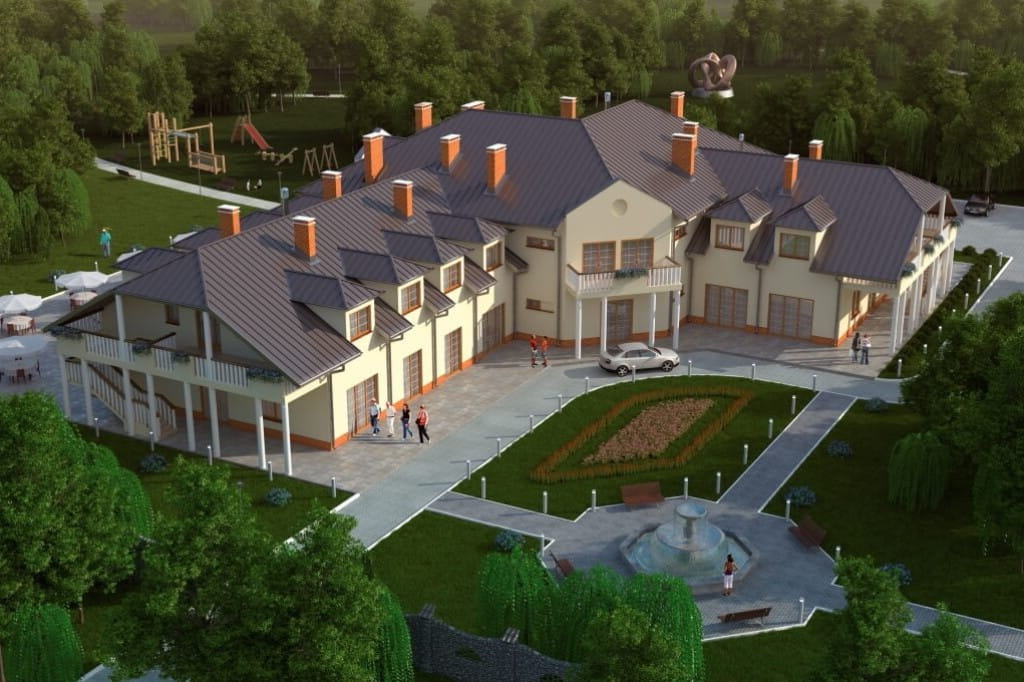

LK-29 To jeden z naszych większych projektów budynków gastronomiczno-noclegowych. Jeśli pragną Państwo wybudować duży pensjonat lub dom ślubny, to LK-29 jest doskonałym rozwiązaniem. Na parterze zaplanowaliśmy dużą salę bankietową oraz nieco mniejszą restauracyjną, które zapewnią odpowiednią przestrzeń pod imprezy okolicznościowe. Na poddaszu zaprojektowaliśmy 18 pokoi noclegowych dla gości. Projekt ma tradycyjną architekturą, wzbogaconą o dużą ilość ciekawych detali w elewacjach, dzięki czemu po odpowiednim podświetleniu, stanie się prawdziwą ozdobą okolicy.

mega promocja cenowa z okazji XX-lecia KB Projekt trwa do 30 czerwca 2019.

zobacz realizacje naszych projektów

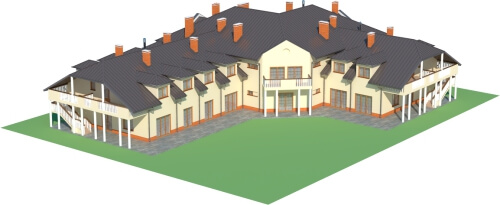

Model

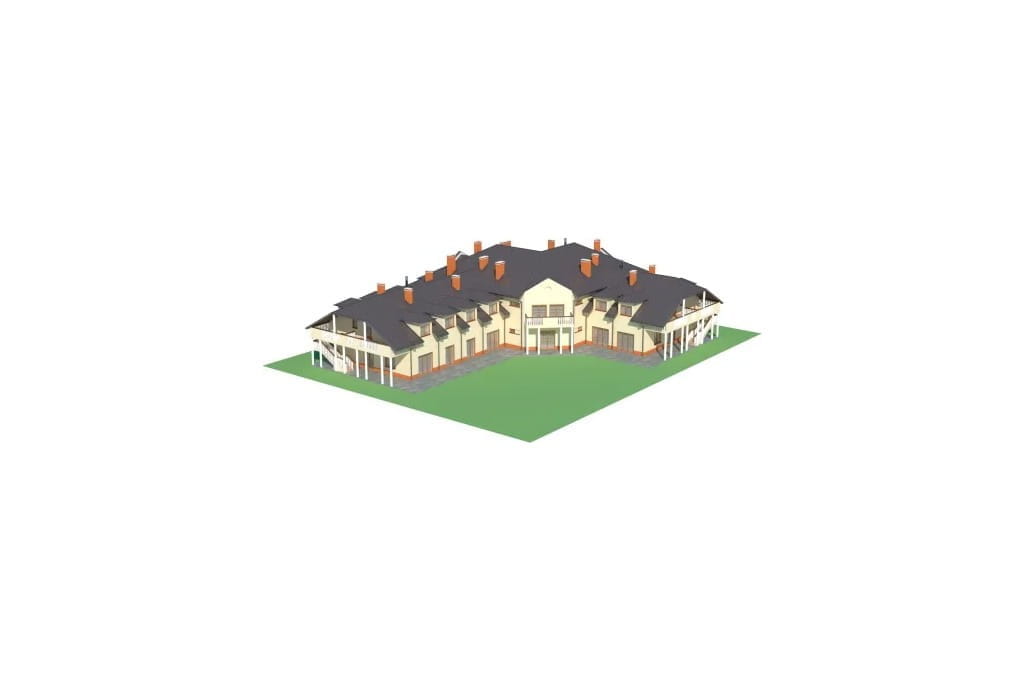

Projekt LK-29 - model

Bryła budynku składa się z dwóch prostopadłościanów połączonych pod kątem prostym, dzięki czemu na froncie powstał elegancki dziedziniec. Główne wejście do budynku znajduje się w lekkim wysunięciu, zdobi je balkon z elegancką balustradą podtrzymywany na czterech smukłych kolumnach. Wielospadowy dach dodaje założeniu nieco dynamiki, a liczne lukarny zapewniają odpowiedni poziom naświetlenia pokoi noclegowych. Projekt ze względu na kształt bryły potrzebuje działki o szerokości minimum 41.30 m.

Elewacje



Projekt LK-29 - elewacja

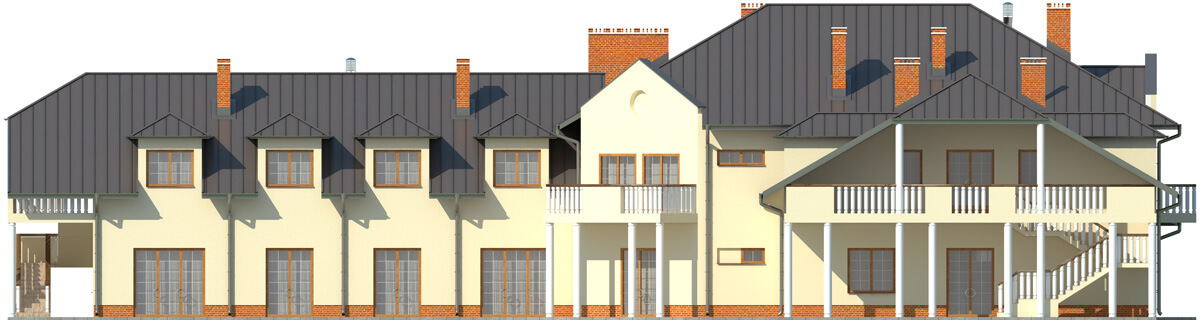

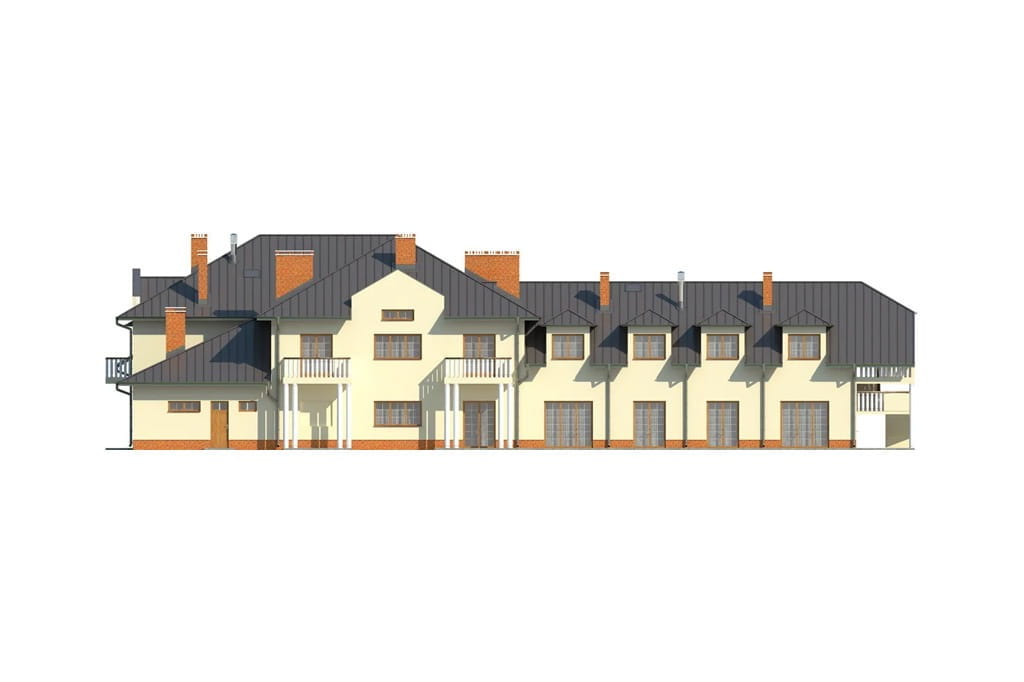

elewacja ogrodowa
Projekt LK-29 - elewacja

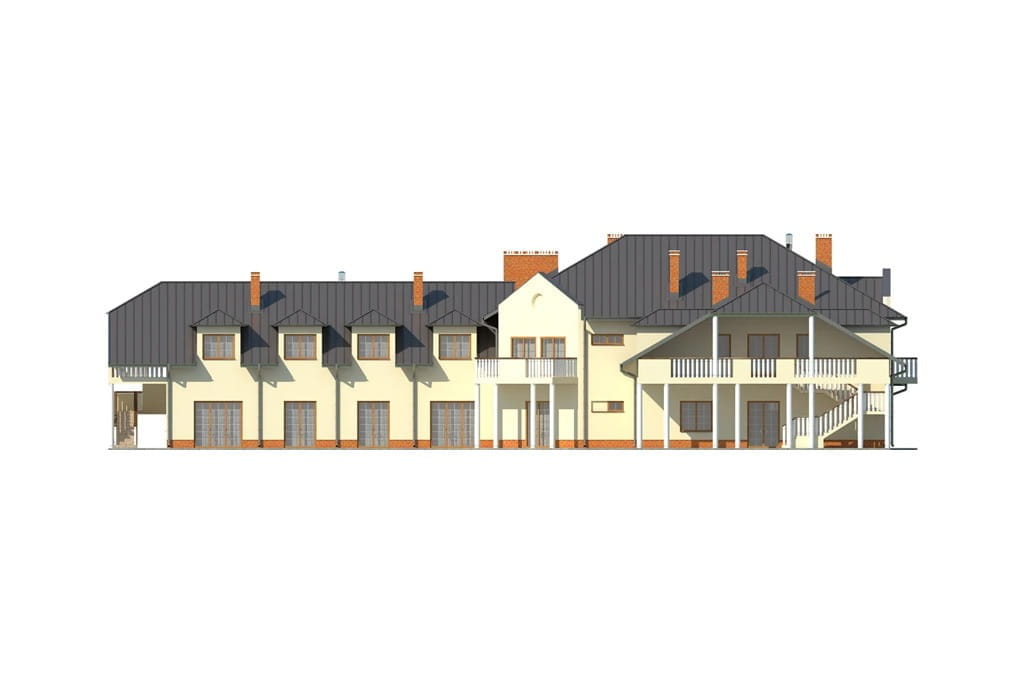

elewacja frontowa
Projekt LK-29 - elewacja

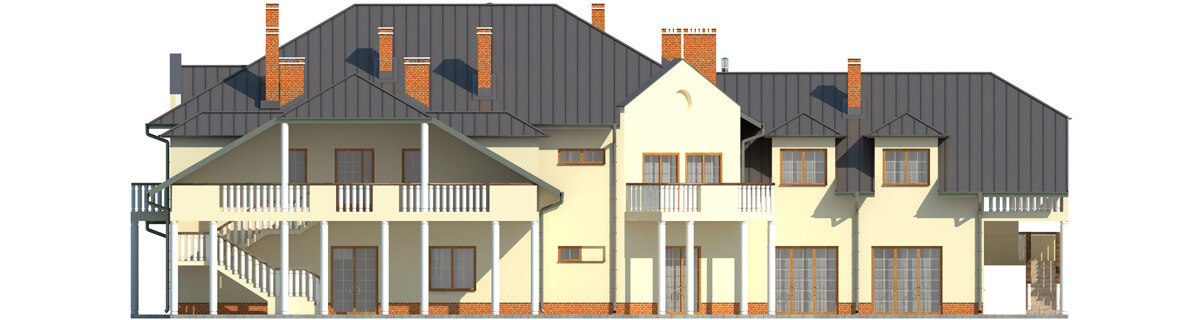

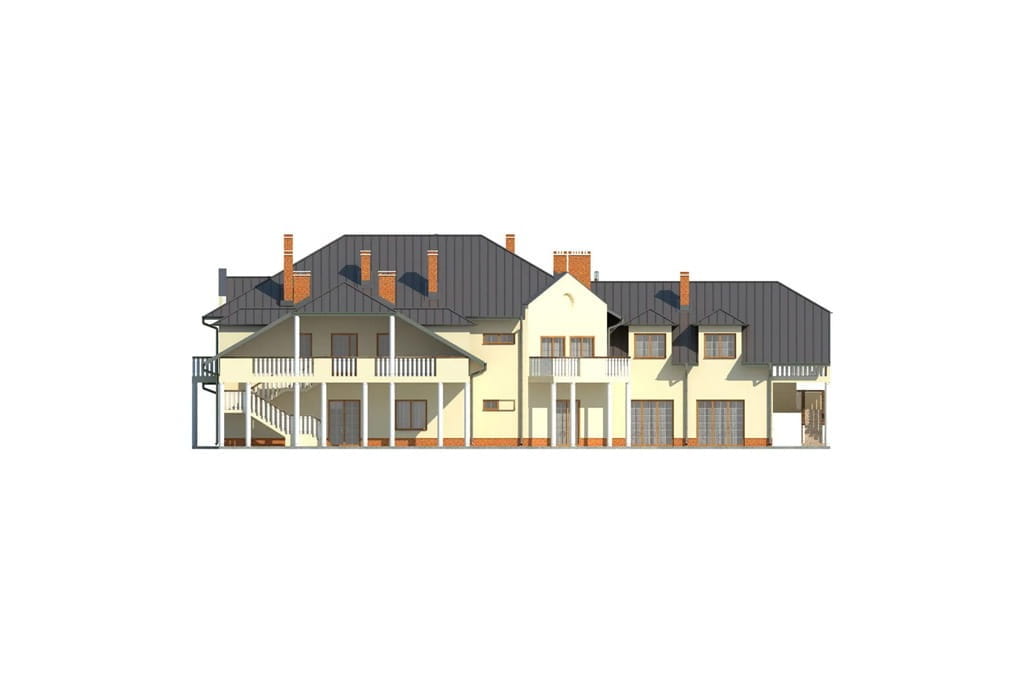

elewacja boczna
Projekt LK-29 - elewacja

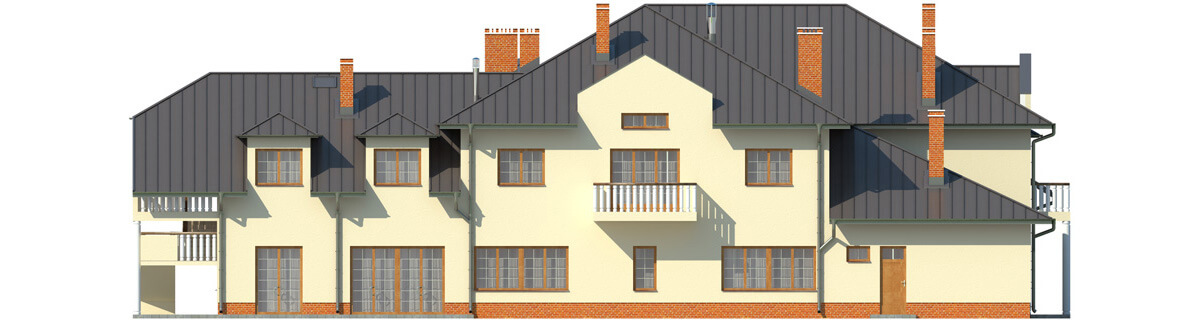

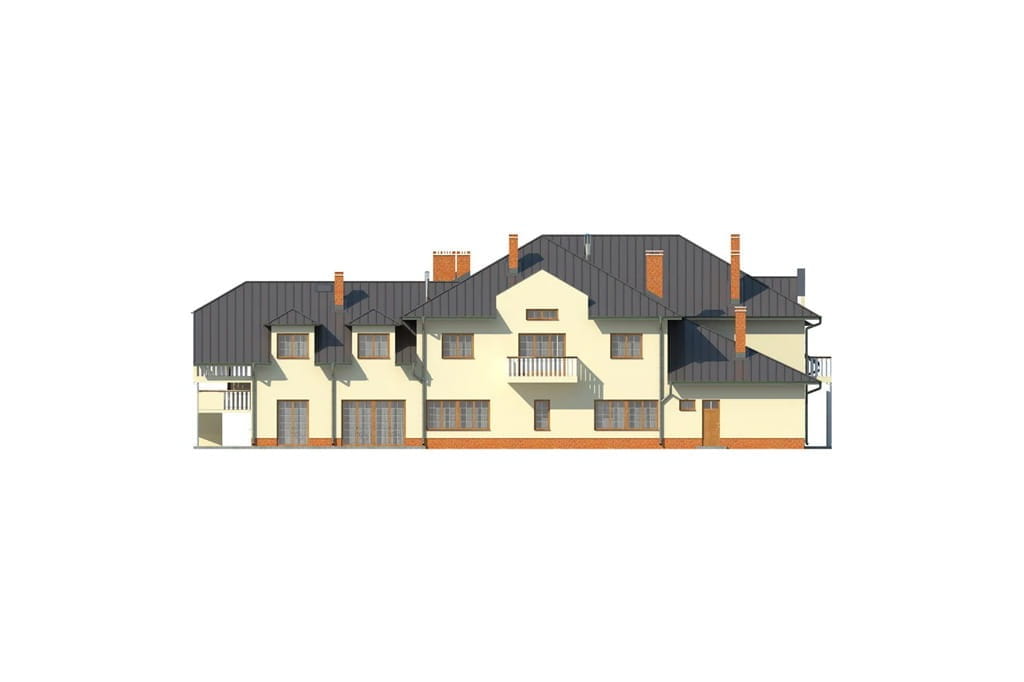

elewacja boczna

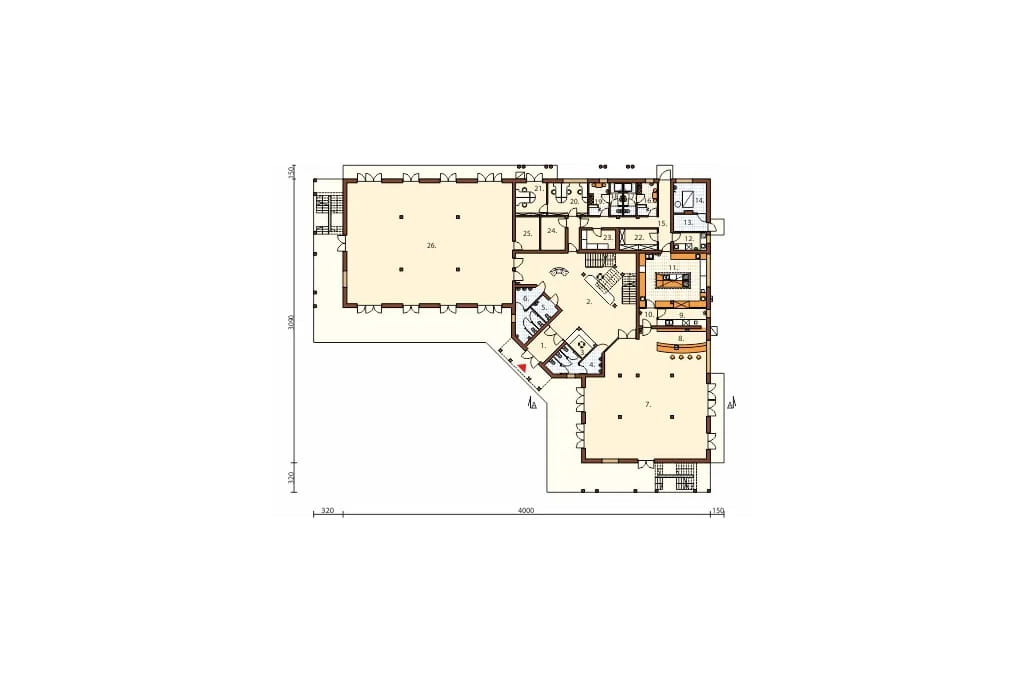

Rzut parteru



Projekt LK-29 - rzut

1. Wiatrołap 8,5 m2

2. Hall + recepcja 99,1 m2

3. Szatnia 5,7 m2

4. WC damski 13,7 m2

5. WC dla niepełnosprawnych 4,5 m2

6. WC męski 13,7 m2

7. Restauracja 156,8 m2

8. Bar 13,7 m2

9. Zmywalnia 10,1 m2

10. Wydawalnia 3,7 m2

11. Kuchnia 43,4 m2

12. Obieralnia + wyparzalnia 6,8 m2

13. Magazyn opału 6,8 m2

14. Kotłownia 11,6 m2

15. Korytarz 24,6 m2

16. Pomieszczenie socjalne kuchni 7,9 m2

17. WC + natrysk 4,5 m2

18. WC + natrysk 4,5 m2

19. Pomieszczenie socjalne personelu obsługi pokoi 7,9 m2

20. Biuro 15,6 m2

21. Biuro 12,3 m2

22. Magazyn 9,6 m2

23. Magazyn chłodniczy 9,2 m2

24. Magazyn 9,7 m2

25. Magazyn 9,6 m2

26. Sala bankietowa 237,5 m2



Na parterze zaprojektowaliśmy dużą salę bankietową o powierzchni 237,5 m2 oraz mniejszą restauracyjną o powierzchni 156,8 m2. Przy głównym wejściu są sanitariaty, szatnia oraz recepcja. Do sali restauracyjnej przylega bar, oraz kuchnia z pełnym zapleczem umożliwiającym sprawne przygotowanie posiłków nawet dla dużej liczby gości. Z tyłu budynku jest zaplecze socjalne dla pracowników, dwa pomieszczenia pomieszczenia biurowe i magazyny. Kotłownia i skład opału są dostępne przez wejście z boku budynku.

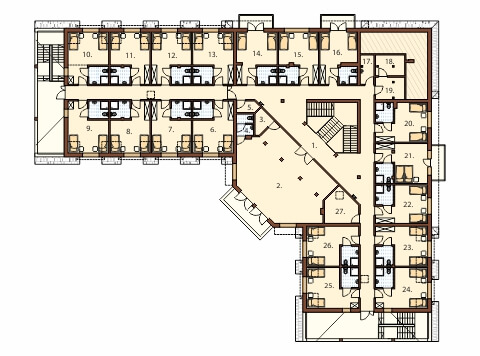

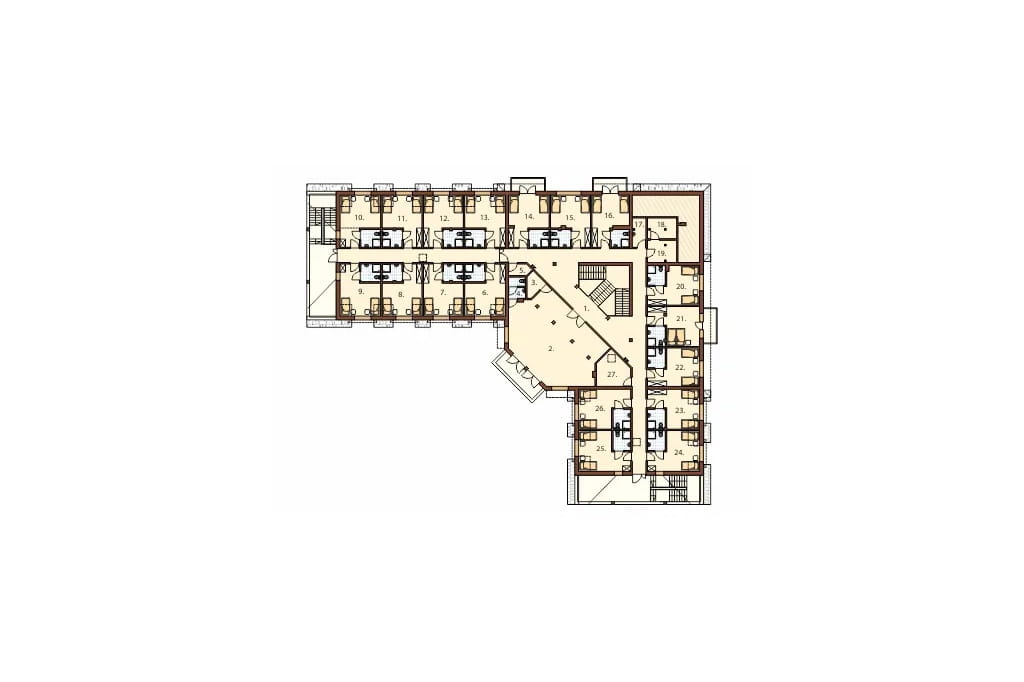

Rzut poddasza



Projekt LK-29 - rzut

1. Hall + korytarz + schody 125,7 m2

2. Bawialnia 79,2 m2

3. Magazyn 3,7 m2

4. WC 4,2 m2

5. Magazyn 2,9 m2

6. Pokój z łazienką 20,9 m2

7. Pokój z łazienką 20,8 m2

8. Pokój z łazienką 20,8 m2

9. Pokój z łazienką 22,0 m2

10. Pokój z łazienką 22,0 m2

11. Pokój z łazienką 20,8 m2

12. Pokój z łazienką 20,8 m2

13. Pokój z łazienką 20,9 m2

14. Pokój z łazienką 24,4 m2

15. Pokój z łazienką 23,9 m2

16. Pokój z łazienką 22,2 m2

17. Pomieszczenie gospodarcze 4,8 m2

18. Magazyn 7,3 m2

19. Magazyn 7,8 m2

20. Pokój z łazienką 23,7 m2

21. Pokój z łazienką 24,0 m2

22. Pokój z łazienką 23,2 m2

23. Pokój z łazienką 20,9 m2

24. Pokój z łazienką 21,3 m2

25. Pokój z łazienką 21,3 m2

26. Pokój z łazienką 20,9 m2

27. Magazyn 11,8 m2

Na poddaszu zaprojektowaliśmy 18 pokoi noclegowych z łazienkami z czego trzy mają własne balkony. Dla gości, którzy posiadają dzieci przygotowaliśmy przestronną bawialnię, w której mogą miło spędzić czas. Dla zapewnienia odpowiedniej obsługi pokoi przygotowaliśmy pomieszczenia magazynowe, gdzie można przechowywać bielizną brudną i czystą oraz środki czystości.

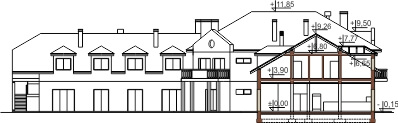

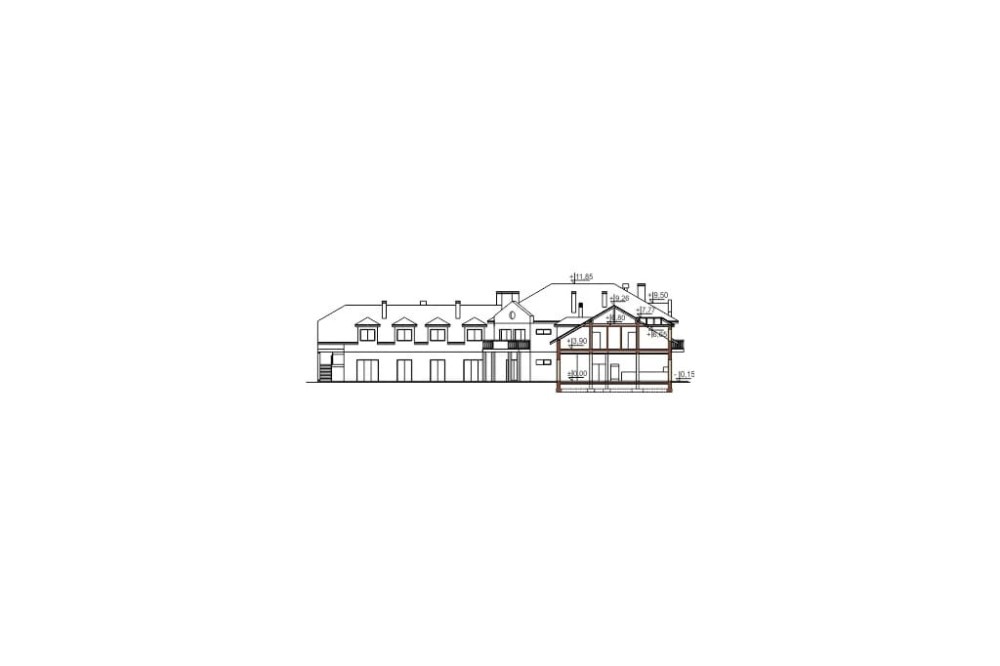

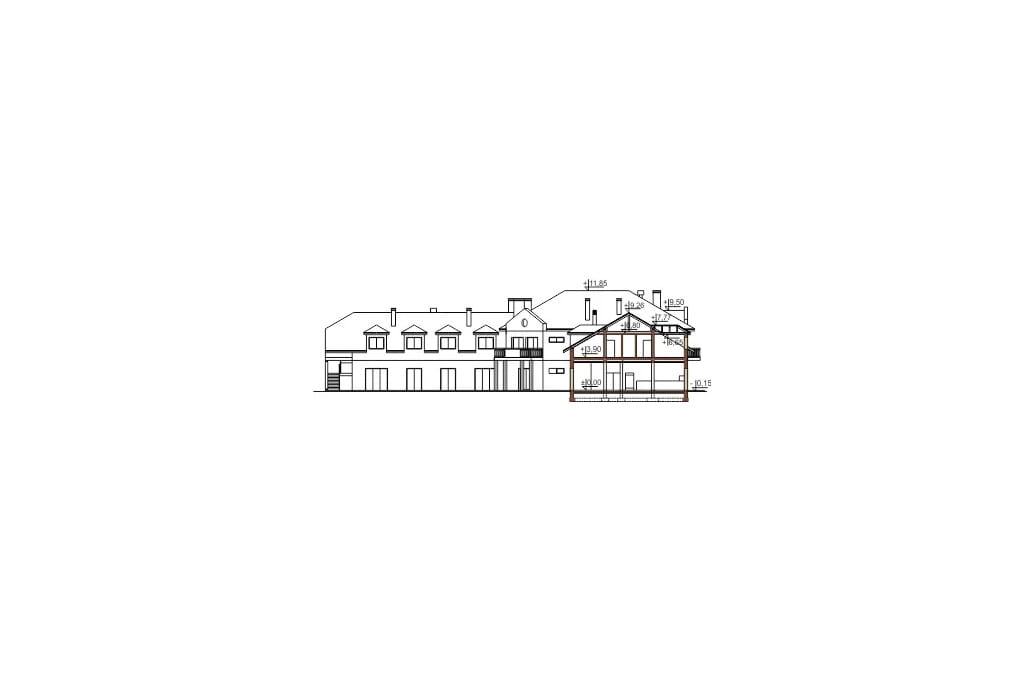

Przekrój



Projekt LK-29 - przekrój

LK-29 To bardzo elegancki projekt dużego budynku gastronomiczno-noclegowego, który doskonale sprawdzi się jako pensjonat lub dom ślubny.

Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku usługowego, mogący pełnić funkcję domu weselnego lub pensjonatu LK-29, parterowy z poddaszem użytkowym, bez podpiwniczenia.  Budynek można również zaadaptować na dom opieki dla osób starszych.

Technologia tradycyjna: ściany zewnętrzne - pustak ceramiczny 29 cm, styropian 12 cm lub POROTHERM 30 cm, styropian 11 cm, tynk zewnętrzny. Stropy: żelbetowe. Kąt nachylenia dachu: 30°.
Ogrzewanie: kotłownia na paliwo stałe.
Program: sala restauracyjna na 100os., sala bankietowa (konferencyjna) da 150os. , kuchnia, zaplecze kuchenne, zaplecze sanitarne, zaplecze socjalne, zaplecze magazynowe, 18 pokoi noclegowych z łazienkami, bawialnia, szatnia, recepcja, kotłownia, skład opału.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna kuchni, wentylacja wywiewna sali bankietowej oraz sali restauracyjnej, klimatyzacja sali bankietowej oraz sali restauracyjnej, hydranty p.poż., projekt kotłowni)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłącznik prądu, oświetlenie, awaryjne oświetlenie ewakuacyjne)
- opinie rzeczoznawców: BHP, Sanepid, P.poż. dotyczące rozwiązań zastosowanych wewnątrz budynku
- przedmiar robót budowlanych
- zestawienie elementów więźby dachowej
- zgoda na zmiany w projekcie

ZAPYTAJ O PROJEKT !
(012) 410 49 71
(012) 410 49 72

 Powierzchnia zabudowy: 958.80 m²
Powierzchnia użytkowa: 1393.50 m²
Kubatura: 7464.90 m³
Szerokość działki: 48.70 m
Ilość kondygnacji: 2
Liczba pomieszczeń: 53
Pokój na parterze: Nie
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe
Typ: gastronomiczne, motele, komercyjne, projekt hotelu, projekt motelu, projekt budynku usługowego, projekt zajazdu, hotel, projekt domu weselnego, projekt domu spokojnej starości, dom spokojnej starości, dom opieki, projekt domu opieki, pensjonat, projekt pensjonatu, projekt budynku gastronomicznego, restauracja, projekt restauracji
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 4 EGZ. PROJEKTU

5 900 PLN

 KUP
PROJEKT

Projekt został opracowany zgodnie z aktualnie obowiązującymi normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.

Do każdego zamówionego projektu domu otrzymasz bezpłatnie

  • 10 stylowych projektów ogrodzeń
  • 10 projektów śmietników
  • 5 projektów grilli z funkcją rusztu, kominka i wędzarni
  • 6 projektów oczek wodnych
  • 6 projektów altan
  • 4 projekty huśtawek ogrodowych
  • 4 projekty bud dla psów
  • 4 projekty szamb o poj. 21,6 m3; 14,6 m3; 10 m3 i 6,4 m3
  • 2 projekty przydomowej oczyszczalni ścieków. Jeden dla
  • rodziny do 4 osób, drugi dla rodziny do 6 osób
  • Projekt przydomowej elektrowni wiatrowej
  • Schemat instalacji fotowoltaicznej
  • Projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
  • Zestawienie podstawowych materiałów do budowy domu
  • Zgoda na wszelkie zmiany i adaptacje
