Pensjonat
Kod: K-28
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia |
 |
Parametry projektu zobacz >> |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |
Prezentacja projektu
Opis projektu
K-28. Projekt pensjonatu, projekt motelu, projekt hotelu, projekt zajazdu, projekt budynku noclegowego, projekt domu weselnego, projekt restauracji, projekt domu weselnego, projekt domu opieki, projekt domu spokojnej starości, projekt budynku konferencyjnego, projekt budynku odnowy bologicznej

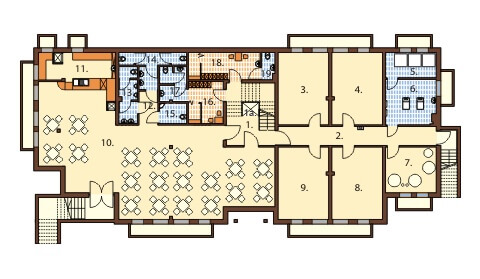

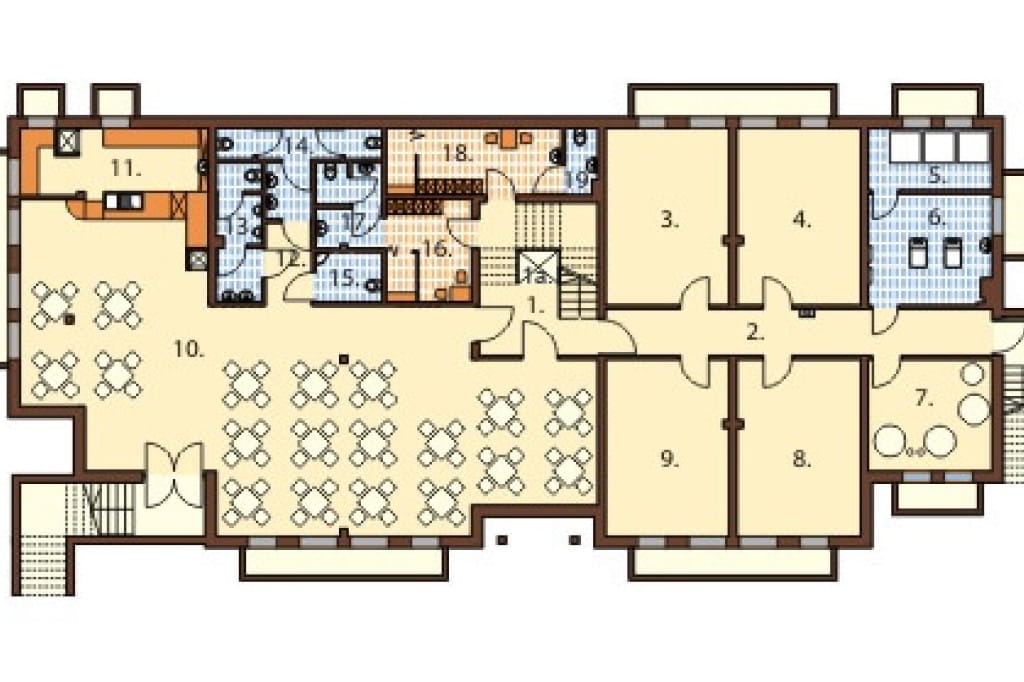

Rzut piwnicy
1. Hall + schody 19,0 m2
1a. Podnośnik dla os. niepełnosprawnych
2. Korytarz 18,7 m2
3. Pomieszczenie gospodarcze 22,8 m2
4. Pomieszczenie gospodarcze 22,8 m2
5. Magazyn oleju 8,0 m2
6. Kotłownia 14,1 m2
7. Pomieszczenie gospodarcze 14,5 m2
8. Pomieszczenie gospodarcze 22,8 m2
9. Pomieszczenie gospodarcze 22,8 m2
10. Sala bankietowa 130,9 m2
11. Bar z zapleczem 13,7 m2
12. Przedsionek 4,0 m2
13. WC męski 6,2 m2
14. WC damski 7,8 m2
15. WC dla osób niepełnosprawnych 3,5 m2
16. Pomieszczenie socjalne 12,0 m2
17. WC 2,7 m2
18. Pomieszczenie socjalne 12,1 m2
19. WC 2,3 m2
W podpiwniczeniu budynku zaplanowano bardzo przestronną salę bankietową z barem umiejscowionym w narożu oraz zaplecze umożliwiające poprawne działanie restauracji. Dodatkowo w strefie tej zorganizowano pomieszczenia gospodarcze oraz kotłownię z magazynem oleju.

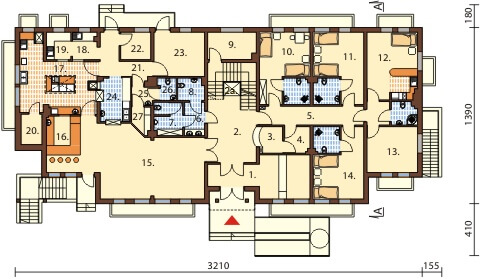

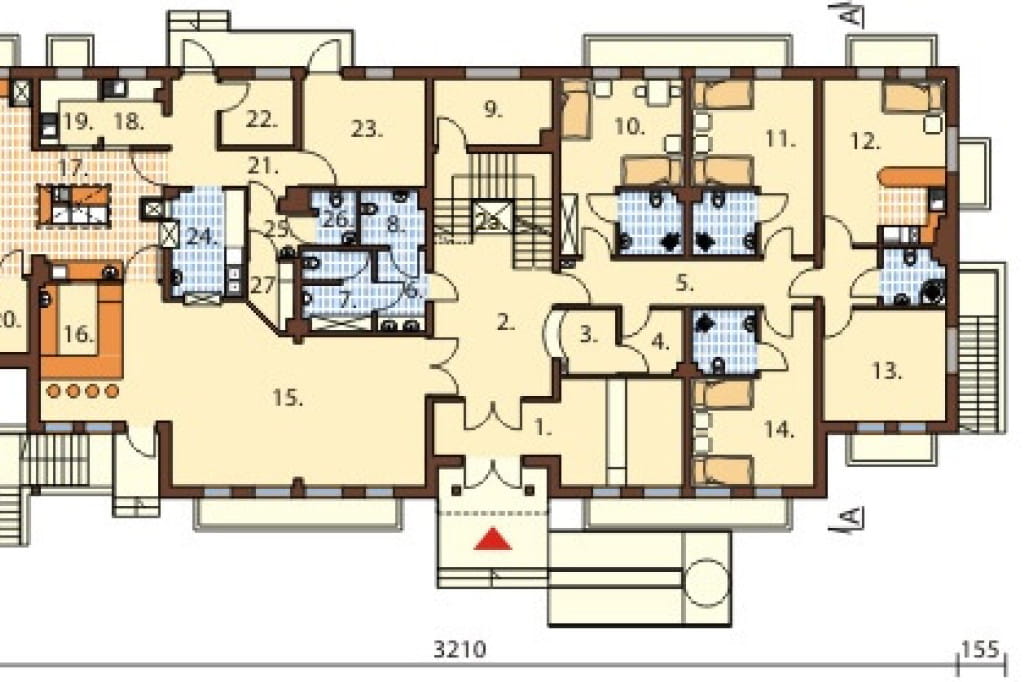

Rzut parteru
1. Wiatrołap + szatnia 21,2 m2
2. Hall + komunikacja 30,3 m2
2a. Podnośnik dla os. niepełnosprawnych
3. Recepcja 3,9 m2
4. Zaplecze recepcji 4,2 m2
5. Korytarz 12,4 m2
6. Przedsionek WC 4,2 m2
7. WC męski 5,6 m2
8. WC damski I dla osób niepełnosprawnych 3,6 m2
9. Pokój kierownika 8,1 m2
10. Pokój z łazienką 22,3 m2
11. Pokój z łazienką 22,2 m2
12. Pokój z łazienką 28,1 m2
13. Gabinet 14,5 m2
14. Pokój z łazienką 22,3 m2
15. Sala restauracyjna 43,4 m2
16. Sala barowa 17,8 m2
17. Kuchnia 29,2 m2
18. Pom. obróbki warzyw 4,1 m2
19. Wyparzalnia jaj 4,2 m2
20. Chłodnia 4,0 m2
21. Korytarz 9,1 m2
22. Magazyn 5,2 m2
23. Magazyn 14,0 m2
24. Zmywalnia naczyń stołowych 8,1 m2
25. Przedsionek 2,9 m2
26. WC personelu 2,4 m2
27. Szatnia 2,7 m2
Na parterze zaplanowano salę restauracyjną z barem i zapleczem oraz wyodrębnioną strefę z pomieszczeniami noclegowymi. Prywatne pokoje posiadają osobne łazienki i są doskonale doświetlone światłem naturalnym. Ponadto znajduje się tu strefa dla właściciela, na którą składa się gabinet, pokój z aneksem kuchennym oraz toaleta.

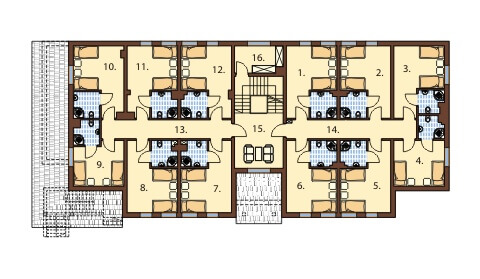

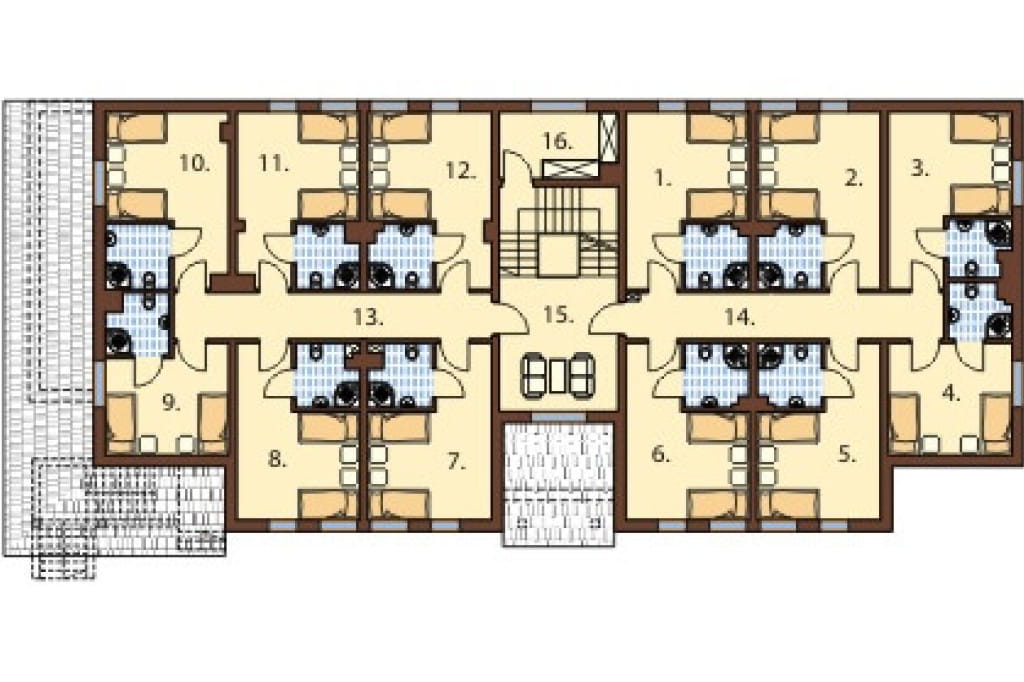

Rzut pierwszego piętra
1. Pokój z łazienką 22,2 m2
2. Pokój z łazienką 22,1 m2
3. Pokój z łazienką 21,2 m2
4. Pokój z łazienką 18,0 m2
5. Pokój z łazienką 22,2 m2
6. Pokój z łazienką 22,2 m2
7. Pokój z łazienką 22,1 m2
8. Pokój z łazienką 22,1 m2
9. Pokój z łazienką 17,2 m2
10. Pokój z łazienką 21,8 m2
11. Pokój z łazienką 21,5 m2
12. Pokój z łazienką 22,0 m2
13. Korytarz 15,4 m2
14. Korytarz 15,4 m2
15. Hall + komunikacja 27,0 m2
16. Magazyn bielizny czystej 8,0 m2
Na pierwszym piętrze zaplanowano dwanaście pokoi dwuosobowych z prywatnymi łazienkami. Znajduje się tu również hall z kącikiem wypoczynkowym oraz magazyn czystej bielizny.

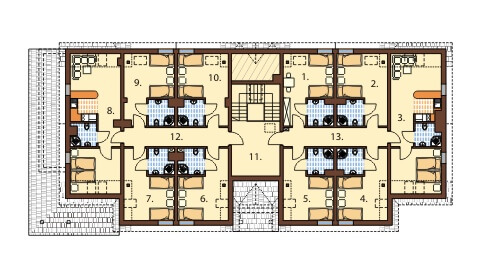

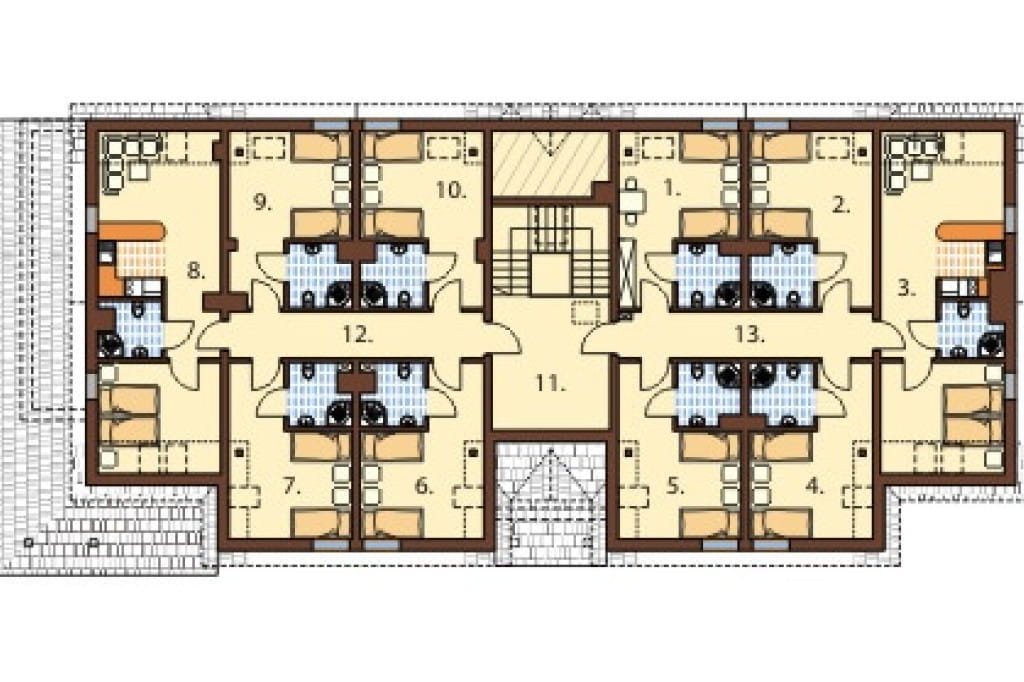

Rzut piętra / antresoli
1. Pokój z łazienką 21,4 m2
2. Pokój z łazienką 21,4 m2
3. Apartament z salonem i łazienką 34,0 m2
4. Pokój z łazienką 20,2 m2
5. Pokój z łazienką 20,1 m2
6. Pokój z łazienką 20,0 m2
7. Pokój z łazienką 20,0 m2
8. Apartament z salonem i łazienką 33,7 m2
9. Pokój z łazienką 21,1 m2
10. Pokój z łazienką 21,4 m2
11. Hall + schody 21,4 m2
12. Korytarz 12,4 m2
13. Korytarz 12,4 m2
Poddasze tworzy osiem pokoi dwuosobowych oraz dwa apartamenty z dodatkowym salonem, aneksem kuchennym oraz łazienką. Pomieszczenia w tej strefie są doświetlone poprzez świetliki w połaci dachu.

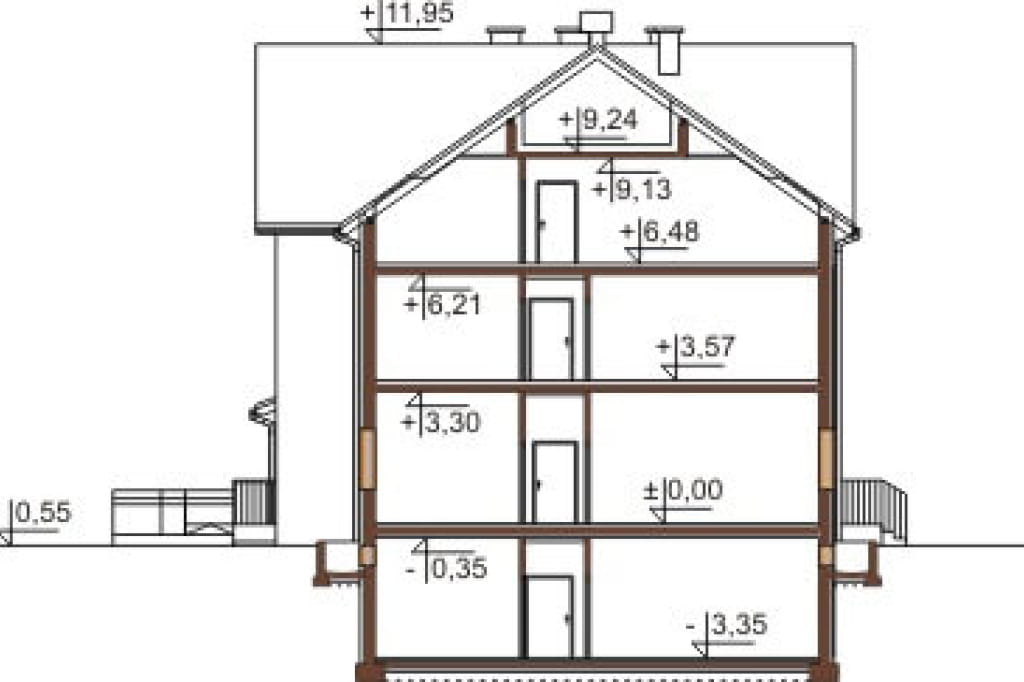

Przekrój

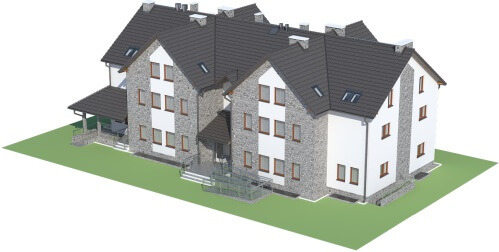

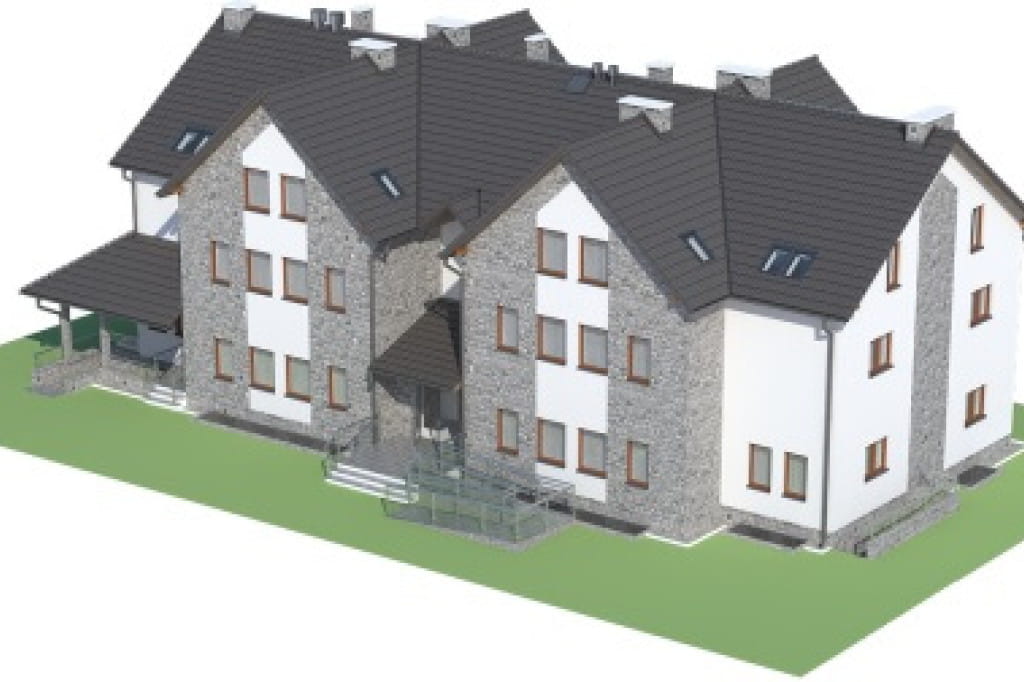

Model 3D
Bryła budynku sprawia wrażenie przenikających się ze sobą prostopadłościennych form, przykrytych dachami dwuspadowymi. Obiekt dzięki temu zabiegowi jest bardziej spójny i atrakcyjny dla potencjalnych klientów. Przesunięcia w bryle dodają założeniu lekkości i dynamizmu, a wydłużony kształt umożliwi na organizację wygodnej strefy zewnętrznej.

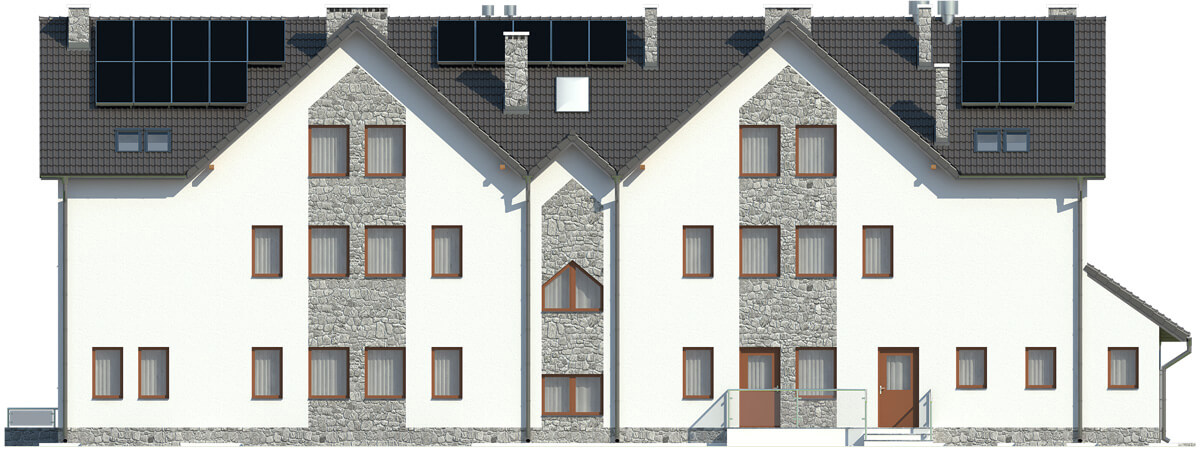

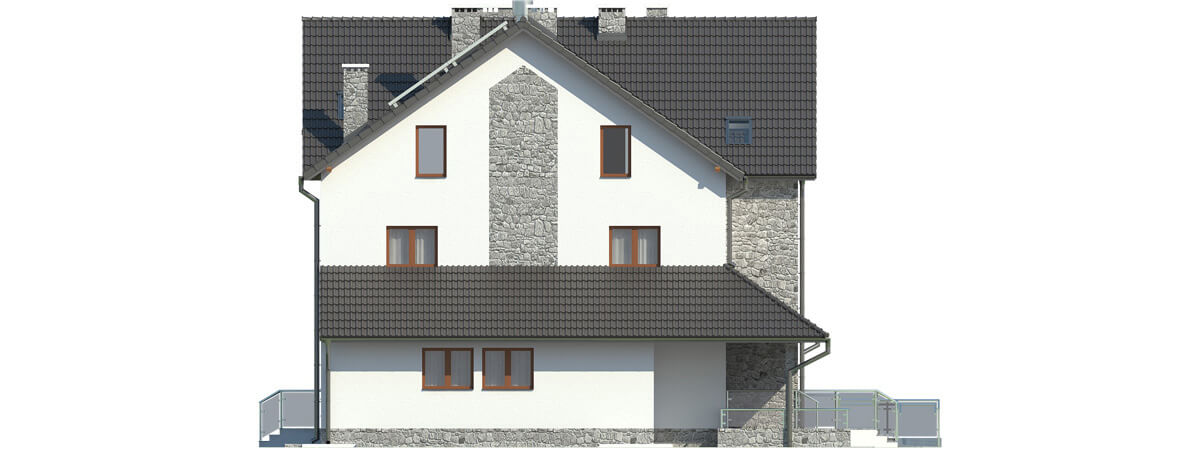

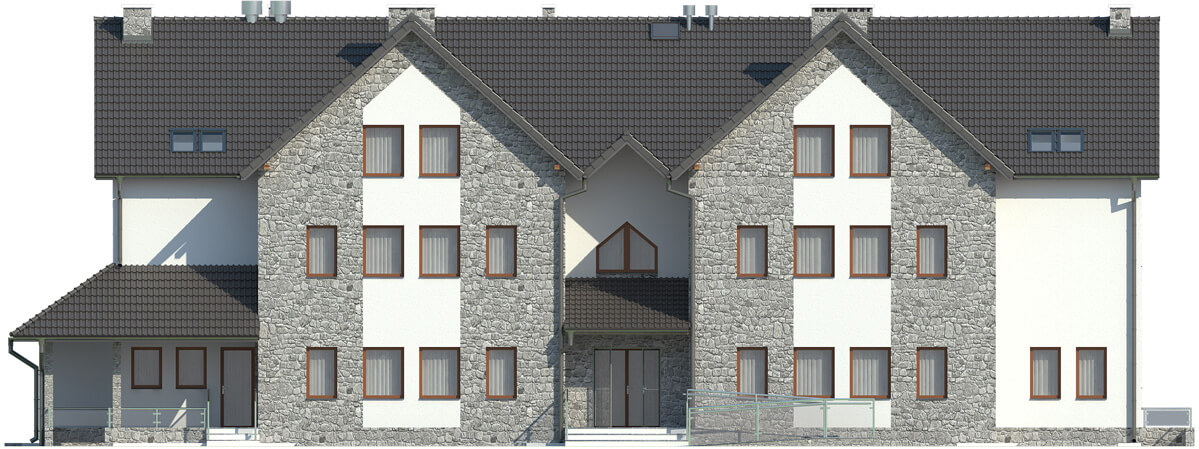

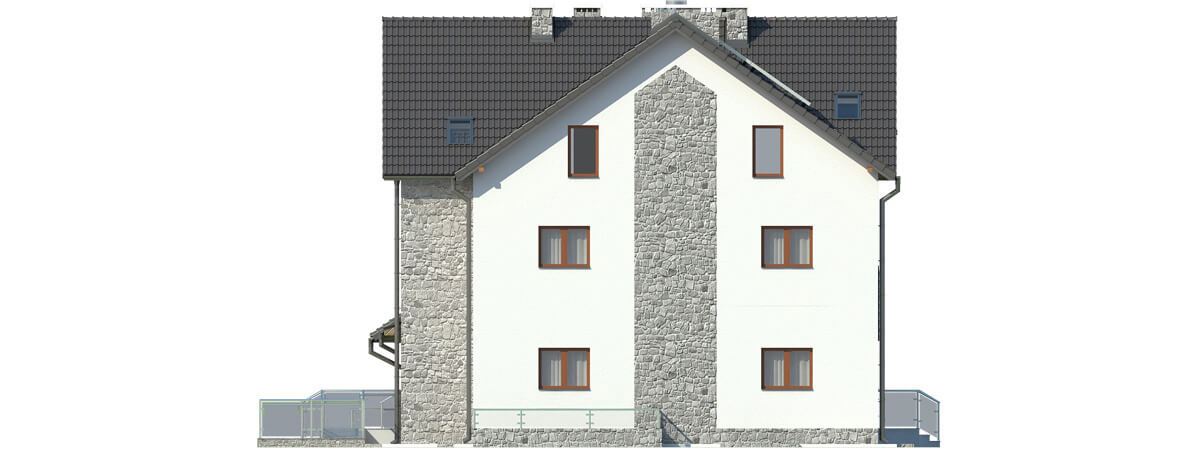

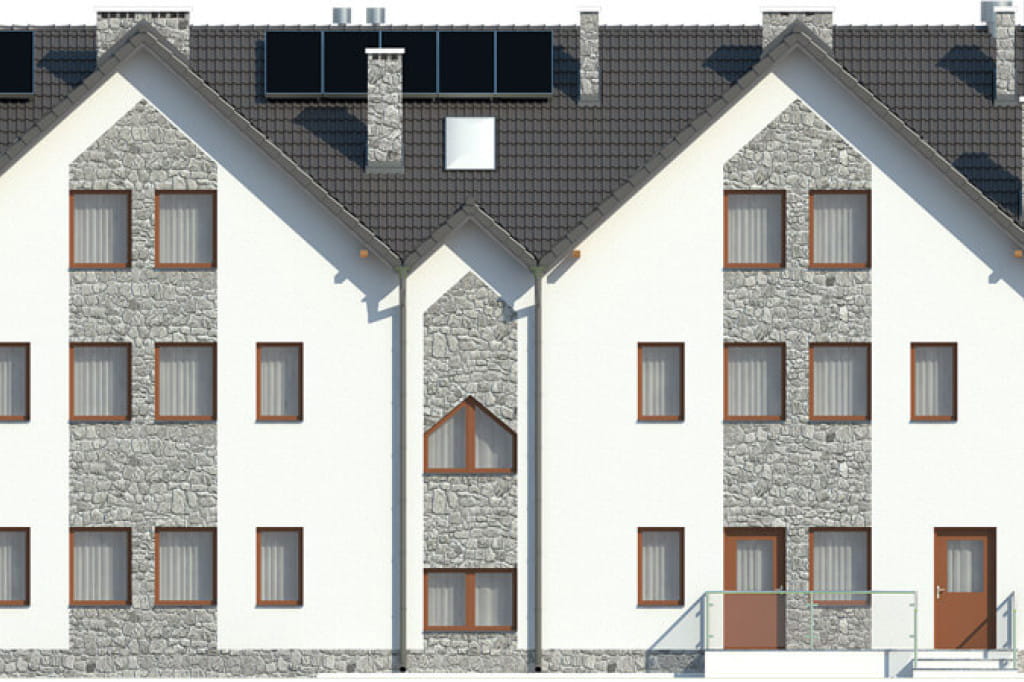

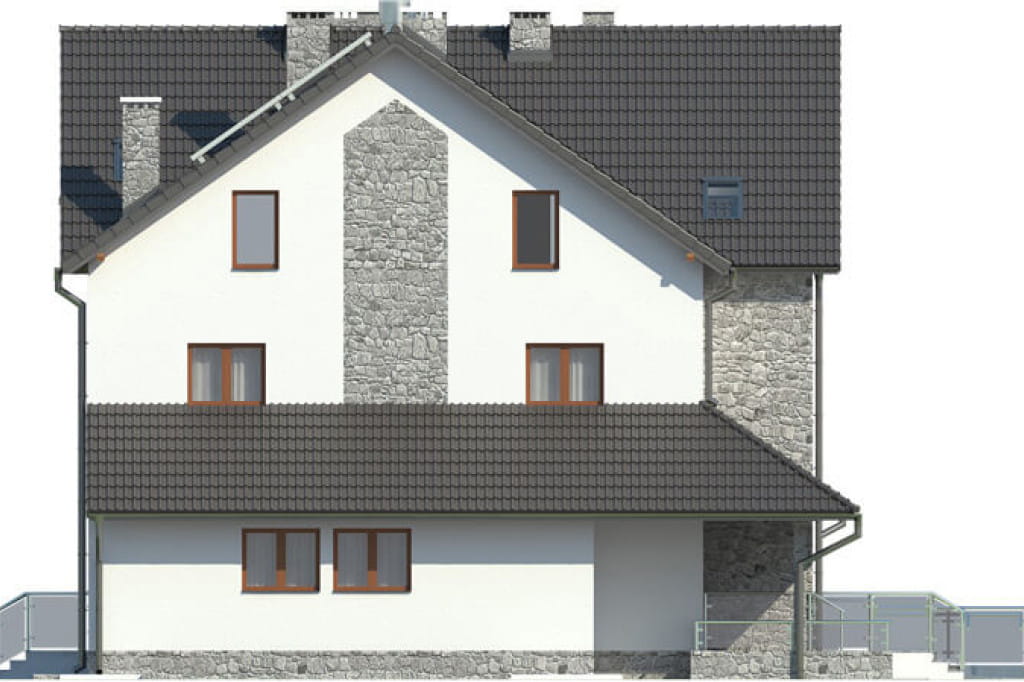

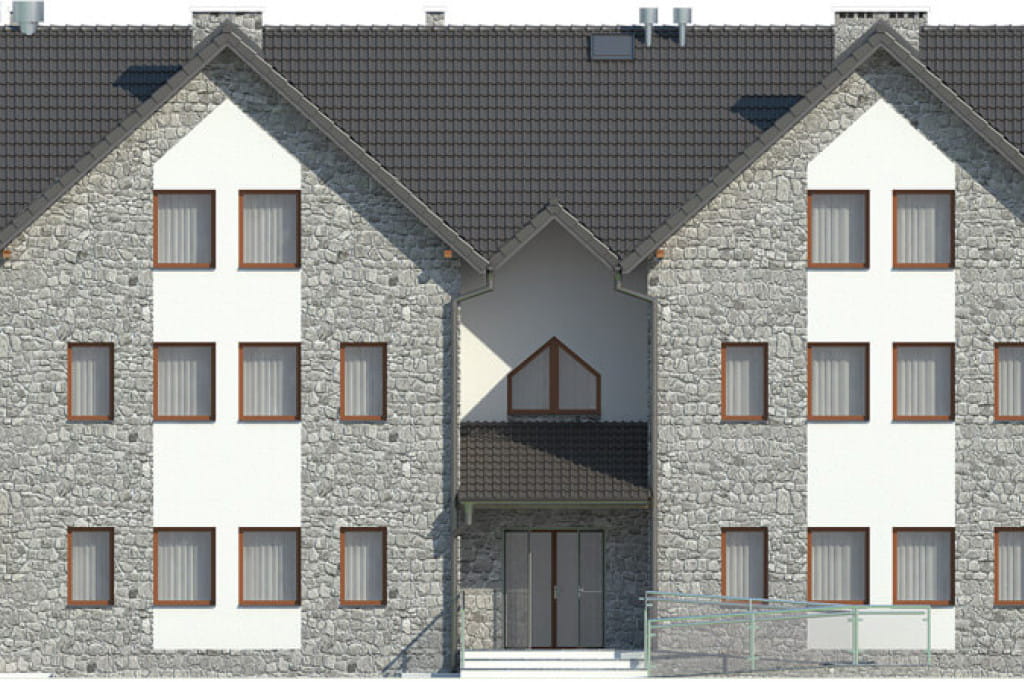

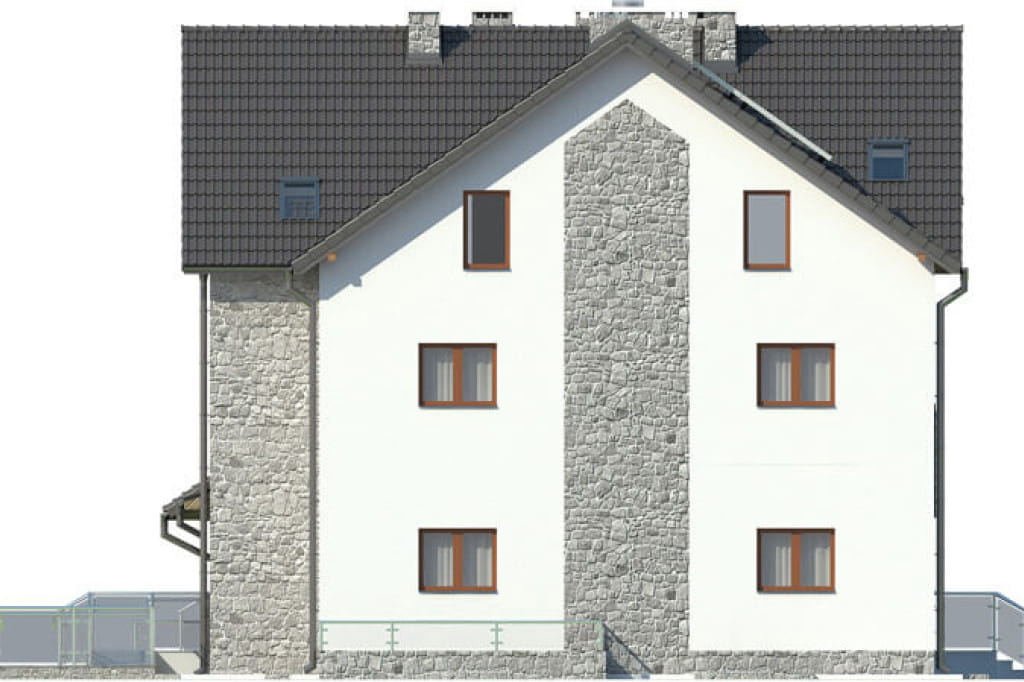

Elewacje
Informacje podstawowe
Projekt pensjonatu z funkcją gastronomiczną oraz salą bankietową K-28, piętrowy z poddaszem użytkowym, podpiwniczony. Budynek można również zaadaptować na dom opieki dla osób starszych.
Technologia tradycyjna: ściany zewnętrzne - pustak YTONG 24 cm, styropian 15 cm, tynk zewnętrzny.
Stropy: żelbetowe. Kąt nachylenia dachu: 35°.
Ogrzewanie: kotłownia na pellet, podgrzewanie c.w.u wspomagane przez instalację solarną
Program: sala bankietowa dla 80 osób, sala restauracyjna dla 40 osób, kuchnia, zaplecze kuchenne, zaplecze sanitarne, zaplecze socjalne, zaplecze magazynowe, 24 pokoje noclegowe z łazienkami, 2 apartamenty z łazienką, pokojem gościnnym oraz aneksem kuchennym, zaplecze biurowe, kotłownia olejowa.
ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna kuchni, wentylacja wywiewna sali bankietowej, klimatyzacja sali bankietowej oraz sali restauracyjnej, hydranty p.poż., projekt kotłowni, instalacja solarna)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłączniki prądu, oświetlenie awaryjne, zestawienie mocy)
- zgoda na zmiany w projekcie
ZAPYTAJ O PROJEKT !
(012) 410 49 71
(012) 410 49 72
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk, Dawid Skowron,
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia mieszkalna (m²) 500 - 1000
- Powierzchnia użytkowa (m²) 1000 - 2000
- Powierzchnia zabudowy (m²) 300 - 500
- Kąt nachylenia dachu (°) 30 - 35
- Szerokość działki/krótszy bok (m) 40 - 50
- Wysokość budynku (m) 12 - 15
Podstawowe parametry projektu
- Powierzchnia mieszkalna (m²) 954.40
- Powierzchnia użytkowa (m²) 1315.10
- Powierzchnia zabudowy (m²) 445.80
- Szerokość budynku/krótszy bok (m) 13.9
- Długość budynku/dłuższy bok (m) 32.1
- Wysokość budynku (m) 12.5
- Szerokość działki/krótszy bok (m) 40.10
- Kąt nachylenia dachu (°) 35°
- Rodzaj dachu dwuspadowy
- Piwnica podpiwniczony
- Garaż bez garażu
- Poddasze poddasze użytkowe
Uzupełniające parametry projektu
- Rodzaj technologii* YTONG
- Układ dachu kalenicowy
- Kubatura (m³) 4690.00
- Liczba kondygnacji 4
- Rodzaj ogrzewania paliwo stałe
- Liczba pomieszczeń 68
- Liczba łazienek (bez WC) 21 - 30
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
