Projekt

Budynek gastronomiczny z zapleczem noclegowym
Kod: LK-26
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06
PN - PT po 16: 602 62 95 77
SB - ND od 8 do 22: 602 62 95 77
KOSZTORYS
PROJEKTU DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA PROJEKTU 15 000 PLN
KUP PROJEKT

Projekt budynku handlowo-usługowego do przeznaczenia pod hotel, pensjonat, restaurację lub inna funkcję wynikającą z indywidualnych potrzeb inwestora. Należy do obiektów o nieskomplikowanym rzucie i prostej bryle, która została przykryta dachem naczółkowym z licznymi lukarnami w połaci. To właśnie one nadają całemu obiektowi stylu i czynią go bardziej charakterystycznym. Dodatkowo umożliwiają stworzenie w strefie poddasza wygodnych pokoi przeznaczonych pod wynajem, doskonale doświetlonych światłem słonecznym. Jego wygląd przypomina nieco architekturę dworkową, przez co budynek należy do bardziej reprezentacyjnych.

otrzymaj zwrot kosztów tego projektu kliknij, aby poznac szczegóły

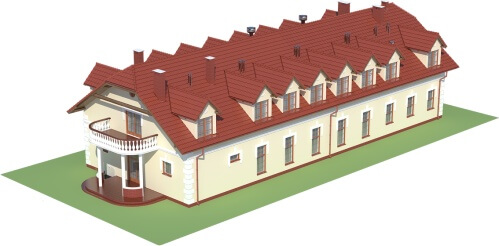

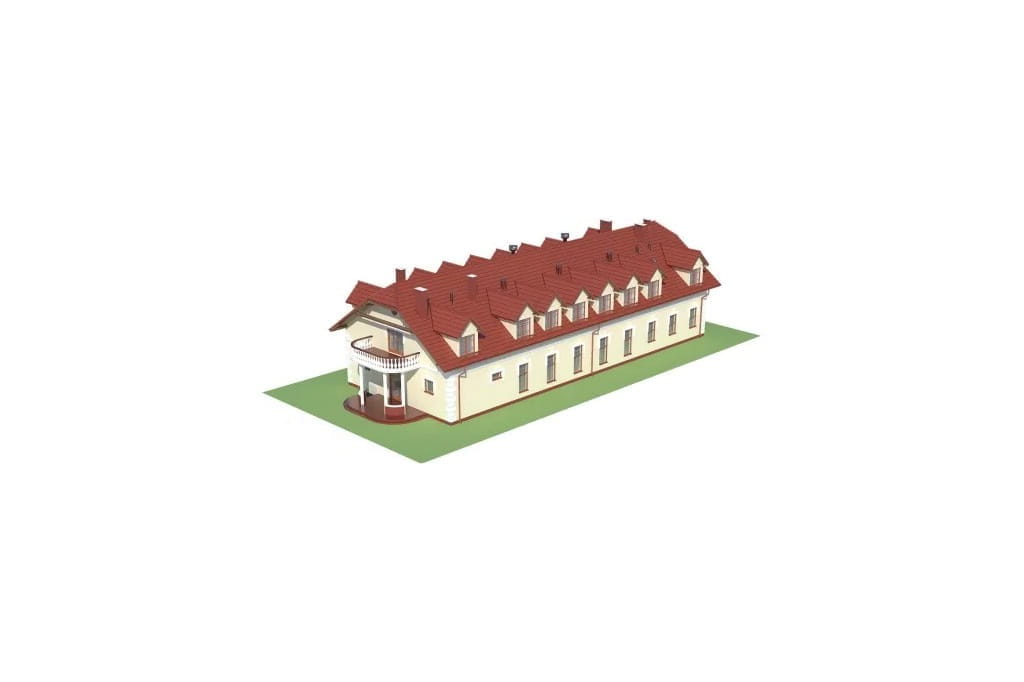

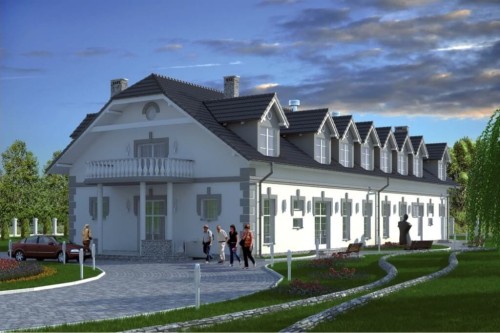

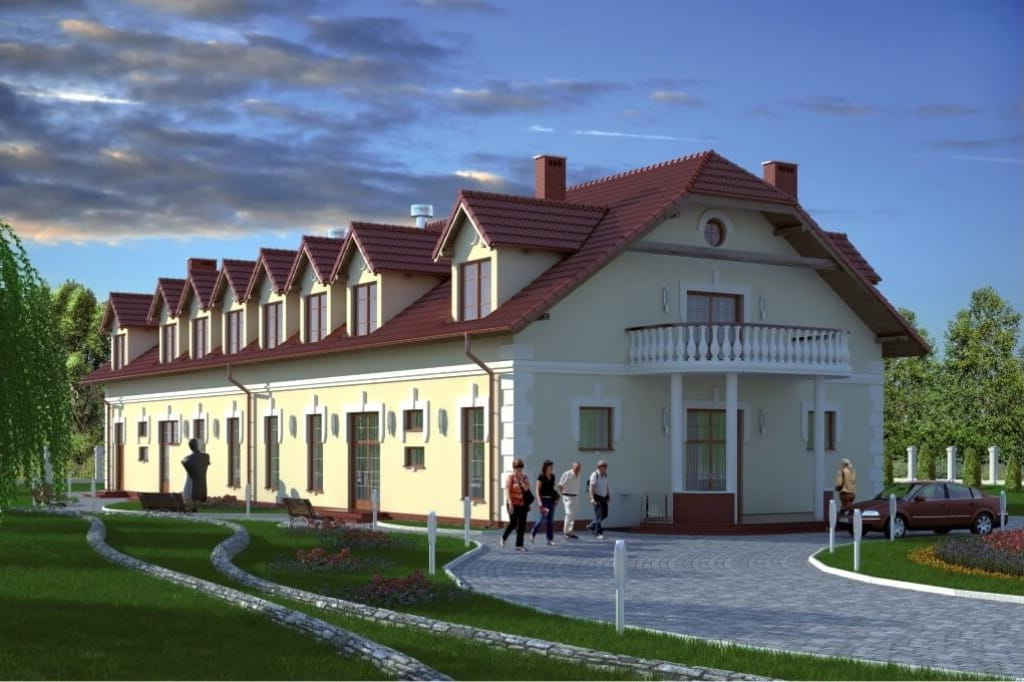

Model



Projekt LK-26 - model

Bryła budynku i jego konstrukcja nie należą do założeń skomplikowanych, przez co są bardziej ekonomiczne w realizacji i późniejszym planowaniu wnętrza. Wejście do budynku zostało zaprojektowane w sposób wyróżniający je z otoczenia. Jego zadaszenie stanowi balkon umiejscowiony na poddaszu, który dodatkowo niosą smukłe kolumienki podkreślające styl. Liczne lukarny w połaci dachu czynią założenie niepowtarzalnym.

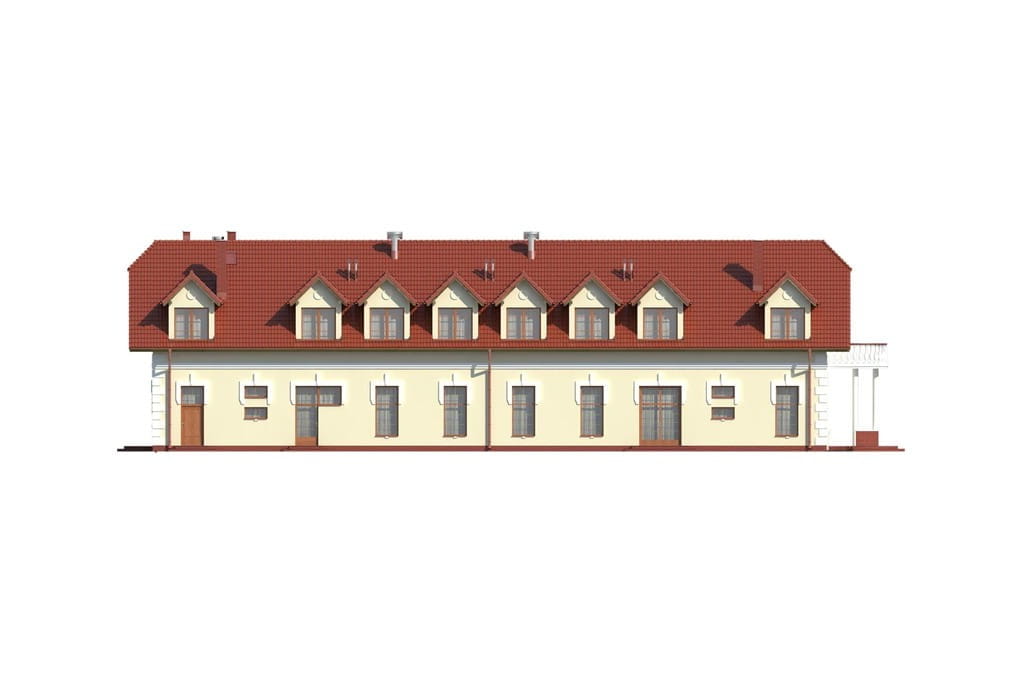

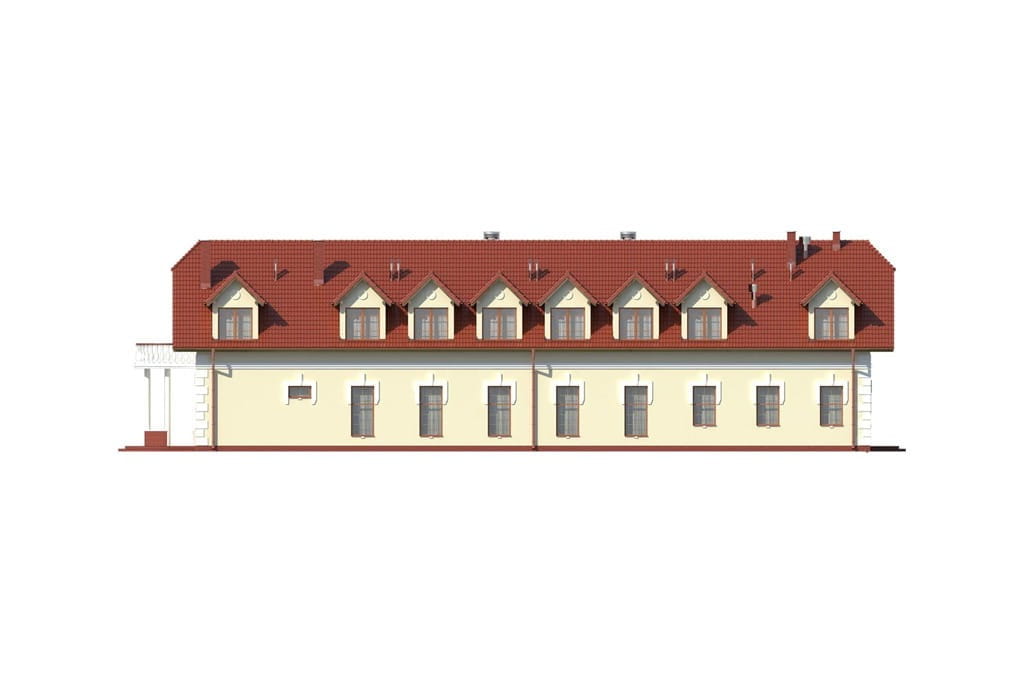

Elewacje



Projekt LK-26 - elewacja

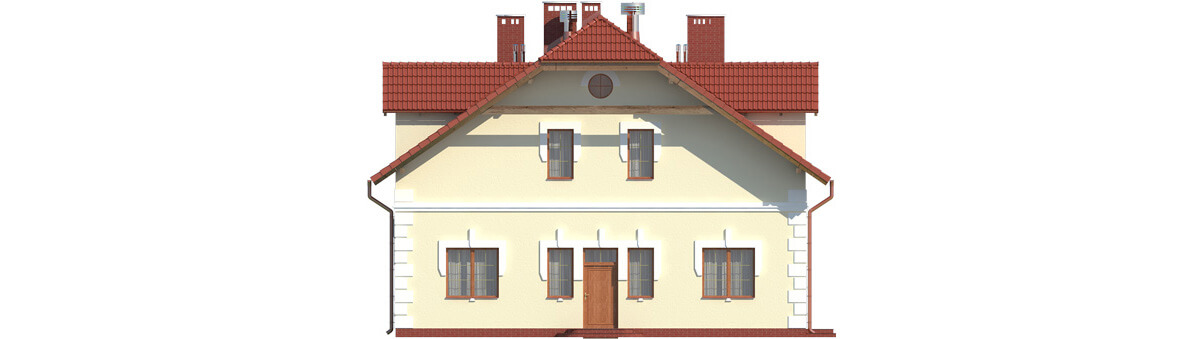

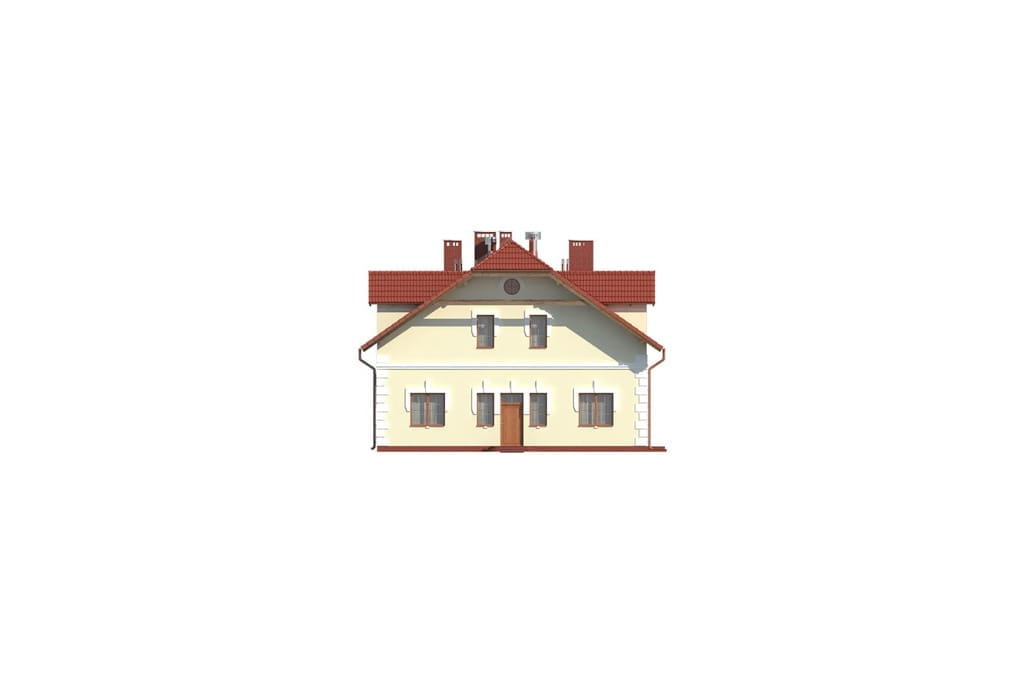

elewacja ogrodowa
Projekt LK-26 - elewacja

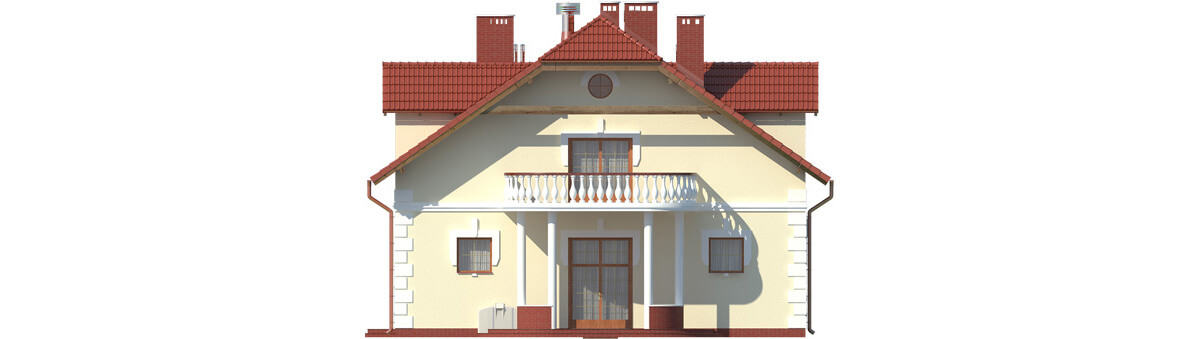

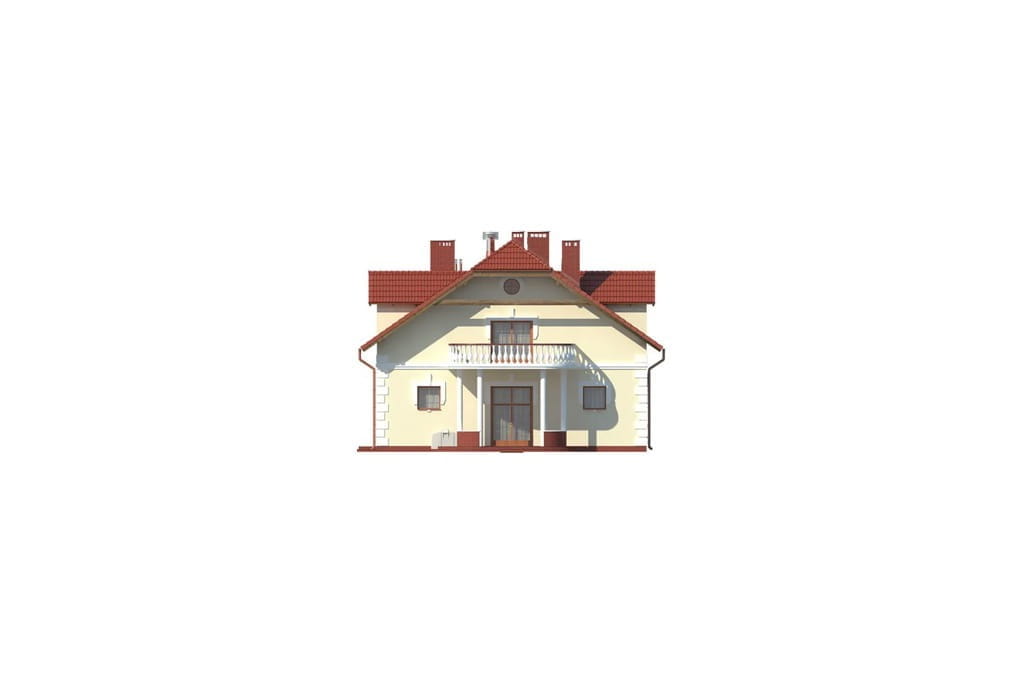

elewacja frontowa
Projekt LK-26 - elewacja

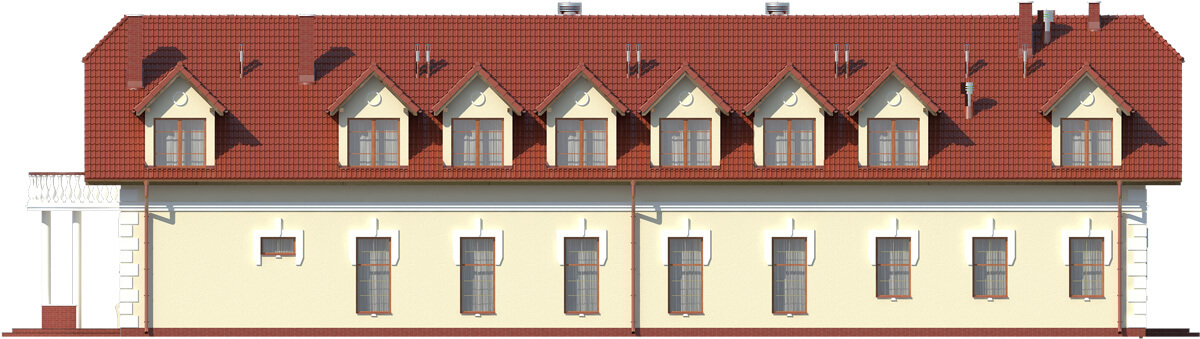

elewacja boczna
Projekt LK-26 - elewacja
elewacja boczna

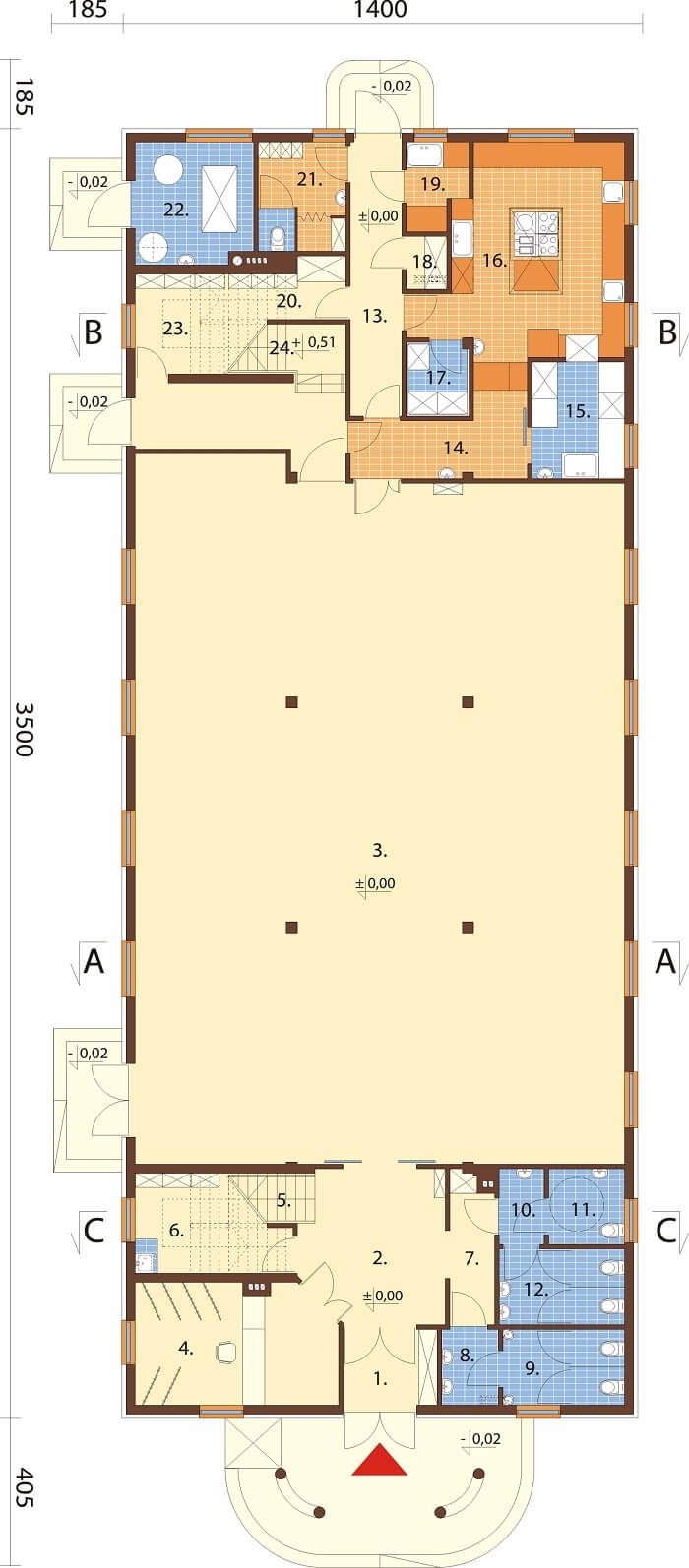

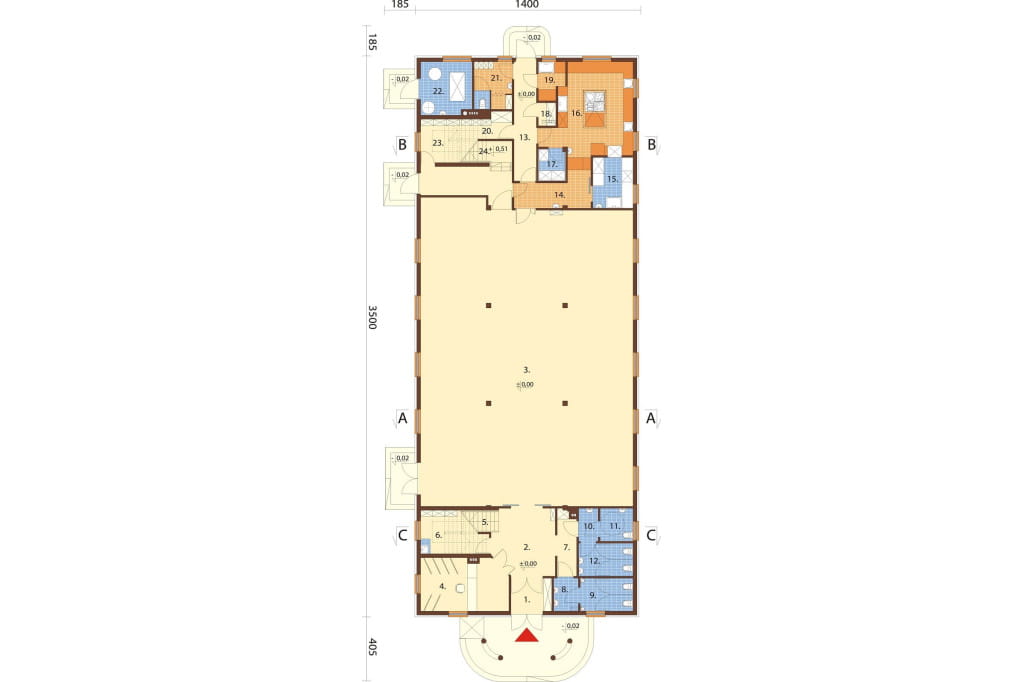

Rzut parteru



Projekt LK-26 - rzut

RZUT PARTERU: 448,73 / 451,26 m2

1. Wiatrołap 5,27 m2
2. Hall 15,46 m2
3. Sala bankietowa 248,32 m2
4. Szatnia 17,49 m2
5. Klatka schodowa 11,30 m2
6. Pomieszczenie gospodar. 7,32 / 8,67 m2
7. Korytarz 4,80 m2
8. Przedsionek 3,18 m2
9. WC męskie 6,50 m2
10. Przedsionek 2,51 m2
11. WC damskie / niepełnospraw. 4,24 m2
12. WC damskie 6,78 m2
13. Korytarz 10,42 m2
14. Rozdzielnia kelnerska 8,73 m2
15. Zmywalnia naczyń 7,99 m2
16. Kuchnia 29,77 m2
17. Chłodnia 2,85 m2
18. Spiżarnia 1,59 m2
19. Pomieszczenie obróbki warzyw 2,91 m2
20. Magazyn prod. spożywczych 4,50 m2
21. Pomieszczenie socjalne 6,84 m2
22. Kotłownia na paliwo stałe 10,50 m2
23. Magazyn zasobów 5,20 / 6,29 m2
24. Klatka schodowa + korytarz 24,26 m2

Parter tworzy duża sala bankietowa oraz zaplecze wspomagające jej pracę. Zaplanowano tu kuchnię, magazyny, kotłownię z osobnym wejściem z zewnątrz, oraz pokój socjalny. Przy głównym wejściu do obiektu zorganizowano natomiast szatnię oraz toalety - w tym dla osób niepełnosprawnych.

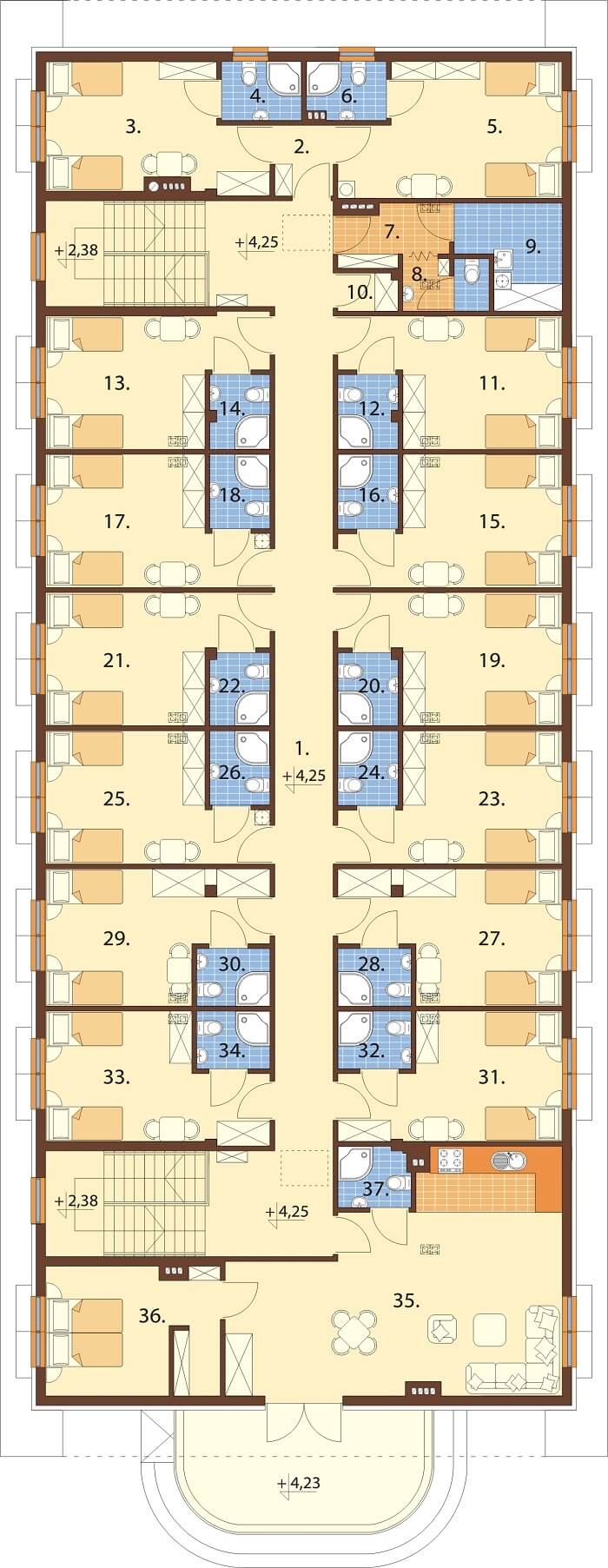

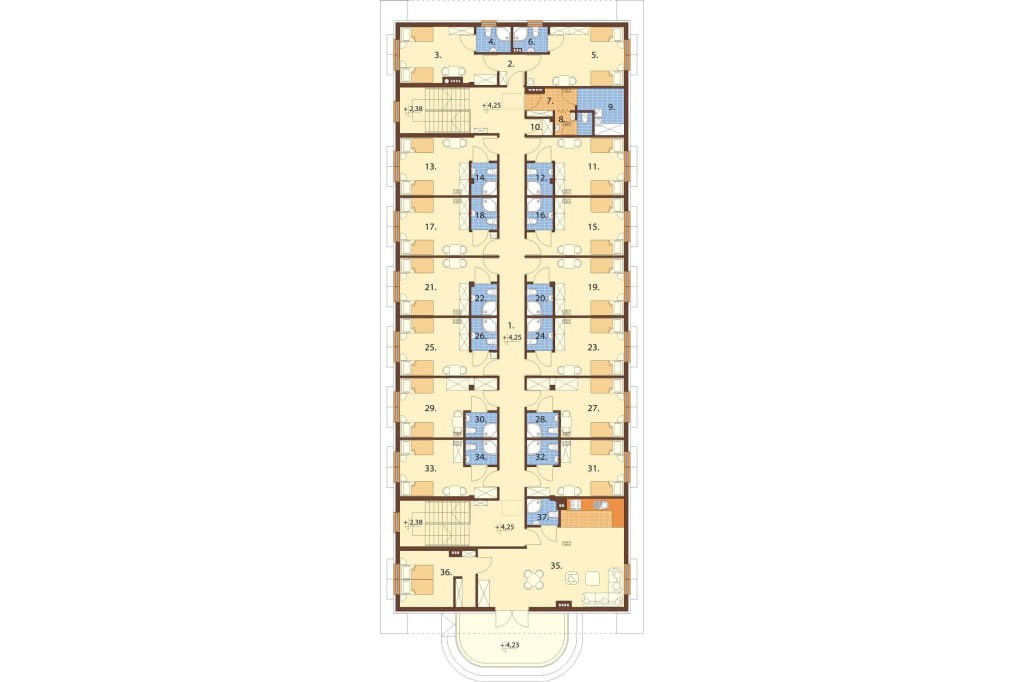

Rzut poddasza



Projekt LK-26 - rzut

PODDASZE: 377,07 / 401,60 m2

1. Korytarz 50,13 m2
2. Przedsionek z szafą na bieliznę 2,72 m2
3. Pokój 15,69 / 16,83 m2
4. Łazienka 3,13 m2
5. Pokój 16,76 / 18,06 m2
6. Łazienka 3,13 m2
7. Przedsionek 3,98 / 3,98 m2
8. Pomieszczenie socjalne 2,83 m2
9. Magazyn porządkowy 3,79 / 6,24 m2
10. Magazyn bielizny czystej 1,50 m2
11. Pokój 15,16 / 16,38 m2
12. Łazienka 2,95 m2
13. Pokój 15,40 / 16,62 m2
14. Łazienka 2,92 m2
15. Pokój 15,16 / 16,38 m2
16. Łazienka 2,95 m2
17. Pokój 15,16 / 16,38 m2
18. Łazienka 2,95 m2
19. Pokój 15,16 / 16,38 m2
20. Łazienka 2,90 m2
21. Pokój 15,16 / 16,38 m2
22. Łazienka 2,95 m2
23. Pokój 15,16 / 16,38 m2
24. Łazienka 2,95 m2
25. Pokój 15,16 / 16,38 m2
26. Łazienka 2,95 m2
27. Pokój 15,73 / 17,03 m2
28. Łazienka 2,81 m2
29. Pokój 15,73 / 17,03 m2
30. Łazienka 2,81 m2
31. Pokój 14,96 / 16,10 m2
32. Łazienka 2,81 m2
33. Pokój 15,20 / 16,34 m2
34. Łazienka 2,81 m2
35. Salon z aneksem kuchennym 39,35 / 42,21 m2
36. Pokój gościnny z garderobą 13,29 / 14,43 m2
37. Łazienka 2,87 m2

Na poddaszu zaprojektowano czternaście pokoi dwuosobowych posiadających prywatne łazienki. Ponadto wydzielono tu strefę mieszkalną dla właściciela lub rezydenta obiektu, na którą składają się: salon z aneksem kuchennym, sypialnia z garderobą oraz łazienka z prysznicem.

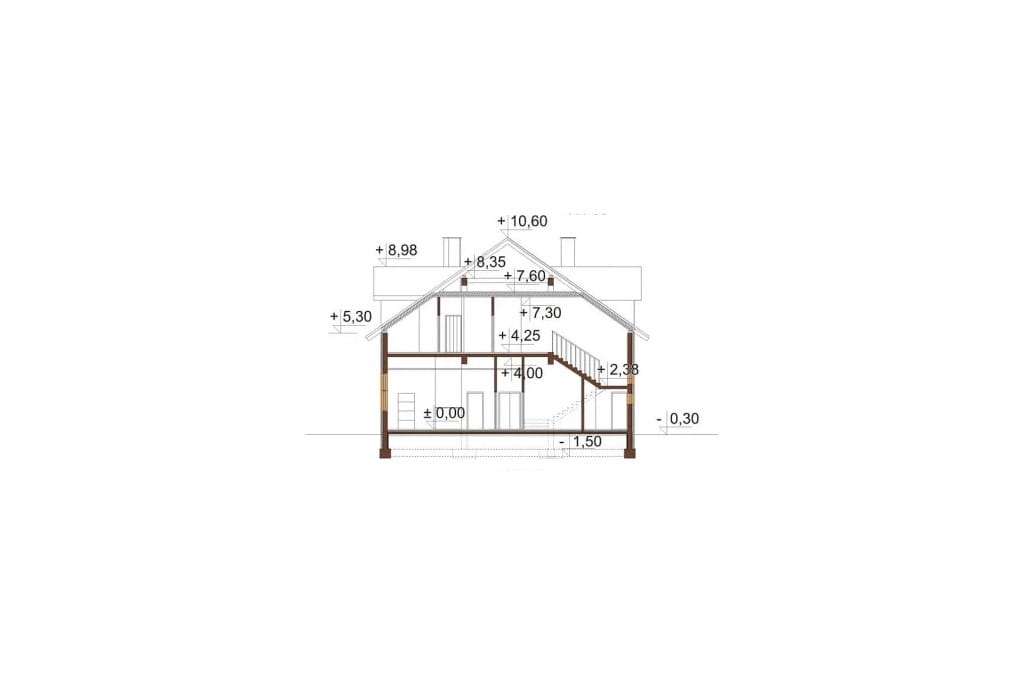

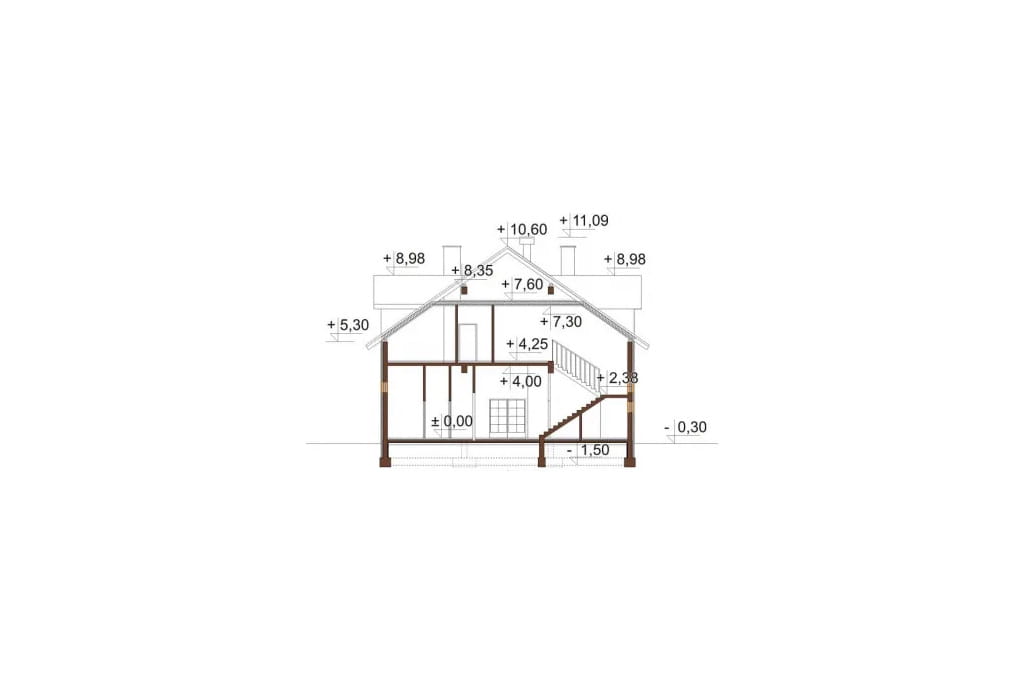

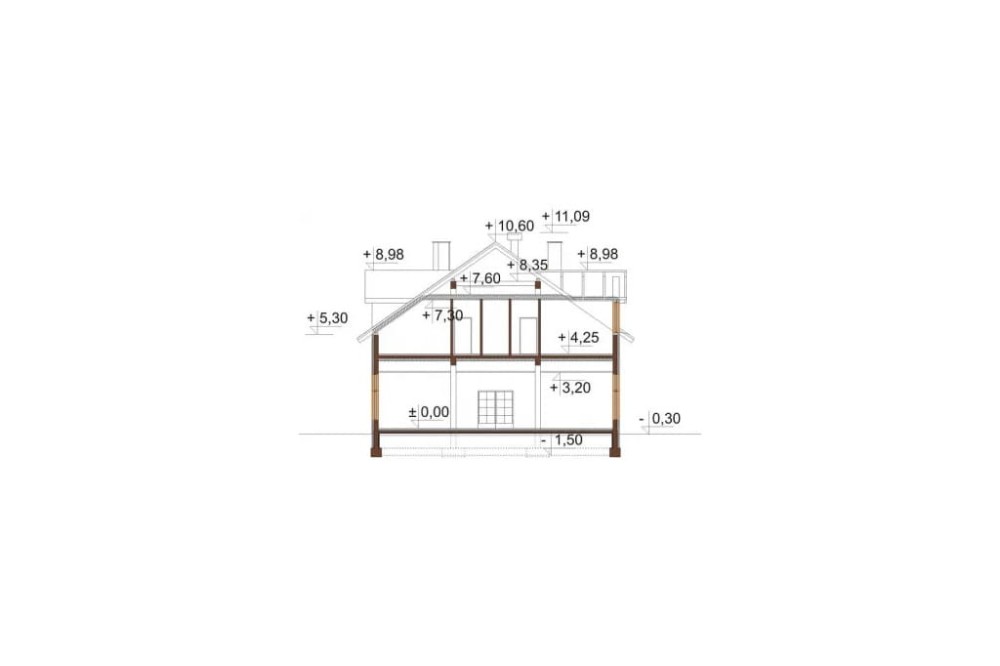

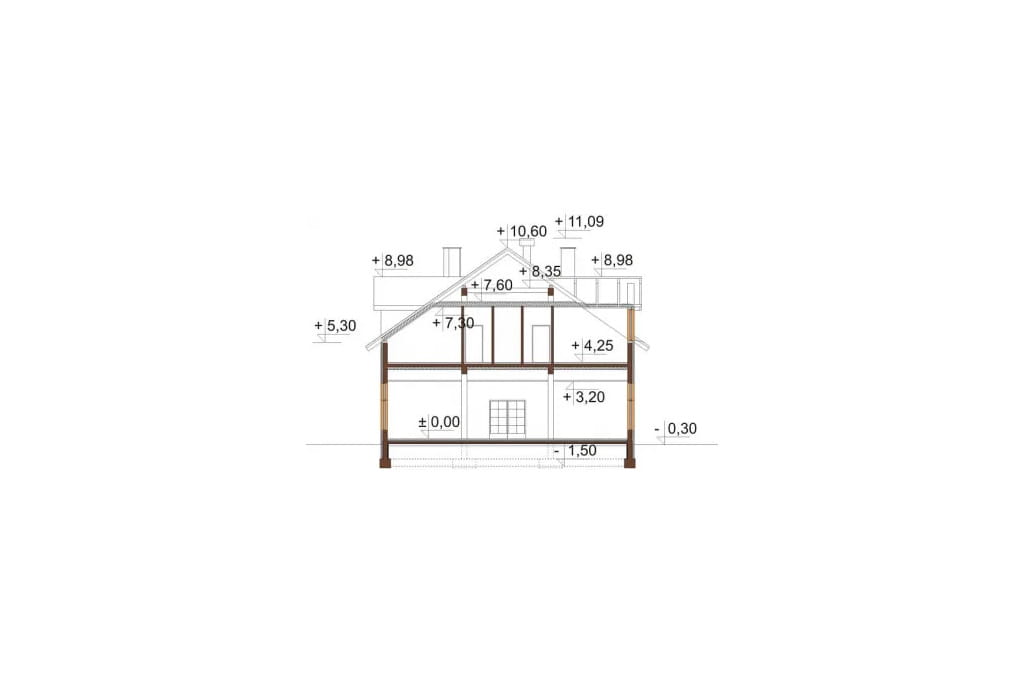

Przekrój



Projekt LK-26 - przekrój Projekt LK-26 - przekrój Projekt LK-26 - przekrój

Zaplanowanie budynku o wydłużonym kształcie dobrze sprawdzi się na węższych działkach. Jego prosta forma umożliwia organizację bardziej funkcjonalnego wnętrza, w którym wydzielono strefę jadalną, noclegową oraz mieszkalną.





Projekt budynku gastronomicznego z zapleczem noclegowym LK-26
Projekt ten to wolno stojący budynek gastronomiczny z zapleczem noclegowym. Bryła dysponuje salą konsumpcyjno - taneczną na około 150 - 170 osób. Budynek nie jest podpiwniczony, posiada parter oraz poddasze użytkowe. Obiekt przystosowany jest dla osób niepełnosprawnych i wyposażony jest w drzwi bez progów, WC do korzystania dla osób na wózkach inwalidzkich oraz przed wejściem do budynku zaprojektowano platformę dla osób niepełnosprawnych.

Technologia: tradycyjna
Ściany zewnętrzne: pustak SUPOREX 24cm, styropian 12cm, tyn zewnętrzny
Strop w budynku: żelbetowy
Kąt nachylenia dachu: 35°
Ogrzewanie: paliwo stałe - biomasa
Wentylacja: mechaniczna i grawitacyjna
Pokrycie dachu: blacha dachówkowa
Program parteru budynku: sala konsumpcyjno - taneczna, kuchnia z wydzielonym stanowiskiem do mycia naczyń kuchennych, pomieszczenie do obróbki warzyw, 2 magazyny żywności, chłodnia, zmywalnia naczyń stołowych, rozdzielnia kelnerska, pomieszczenie socjalne dla personelu, kotłownia na paliwo stałe oraz hall i komunikacja
Program poddasza budynku: 14 pokoi dwuosobowych z łazienkami, apartament dwupokojowy z łazienką oraz aneksem kuchennym, pomieszczenie socjalne dla pracownika, magazyn bielizny czystej oraz magazyn sprzętu podporządkowanego i komunikację

 Powierzchnia zabudowy: 490.00 m²
Powierzchnia użytkowa: 825.80 m²
Kubatura: 3727.92 m³
Szerokość działki: 22.00 m
Ilość kondygnacji: 2
Liczba pomieszczeń: 61
Kąt nachylenia dachu: 35
Ilość pokoi: 15
Pokój na parterze: Nie
Wysokość budynku: 10,90 m
Rodzaj ogrzewania: paliwo stałe (biomasa)
Wskaźnik energii pierwotnej: 55,00 kWh/(m²·rok)
ZAWARTOŚĆ PROJEKTU:
  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan, gaz, c.o. z kotłem na paliwo stałe, wentylacja mechaniczna)
  • projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
  • projektowana charakterystyka energetyczna budynku
  • kosztorys inwestorski budowlany
  • przedmiar robót budowlanych
  • zgoda na zmiany w projekcie
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe
Typ: gastronomiczne, motele, komercyjne, projekt hotelu, projekt motelu, projekt budynku usługowego, projekt zajazdu, hotel, projekt domu weselnego, pensjonat, projekt pensjonatu, projekt budynku gastronomicznego, restauracja, projekt restauracji, konferencyjne, projekty budynków konferencyjnych, projekt budynku konferencyjnego, Projekty domów weselnych
Technologia: tradycyjna
