Projekt domu

PUCK

Kod: DM-6483
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71

Projekt na zamówienie. Zapytaj o termin.

Projekt budynku mieszkalno-usługowego z wyraźnym rozgraniczeniem funkcji prywatnej od komercyjnej. Na parterze zorganizowano bowiem piekarnię, zaś na poddaszu strefę mieszkalną. Dzięki świetlikom w dachu oraz stosunkowo dużym nachyleniu połaci pomieszczenia wygodne i dobrze nasłonecznione. Dwuspadowy dach pozwoli natomiast na budowę obiektu niemal w każdym miejscu, ze względu na często wymagane dostosowanie projektu do miejscowych planów zagospodarowania terenu. Dobre rozplanowanie przestrzeni umożliwi użytkowanie domu przez rodzinę średniej wielkości.

Projekt ten nie wymaga pozwolenia na budowę i może być budowany na zgłoszenie zgodnie ze znowelizowanym Prawem Budowlanym obowiązującym od 3.01.2022 roku czytaj więcej >>

Zgodnie z aktualnym Prawem Budowlanym, zmianami nieistotnymi, które można wprowadzić w trakcie budowy są:

  • układ ścian wewnętrznych,
  • materiał pokrycia dachu,
  • technologia (murowana na szkieletową lub odwrotnie),
  • przebieg instalacji,
  • dodanie lub zamiana instalacji,
  • dodanie lub likwidacja okien i drzwi,
  • rodzaj materiałów budowlanych,
  • przeznaczenie pomieszczeń,
  • rodzaj elewacji,
  • kominek (dodanie lub likwidacja),
  • rodzaj stropu,
  • rodzaj więźby.
Na wszystkie zmiany, zarówno nieistotne wymienione powyżej, jak i istotne wymagające przeprojektowania, udzielamy bezpłatnej zgody.

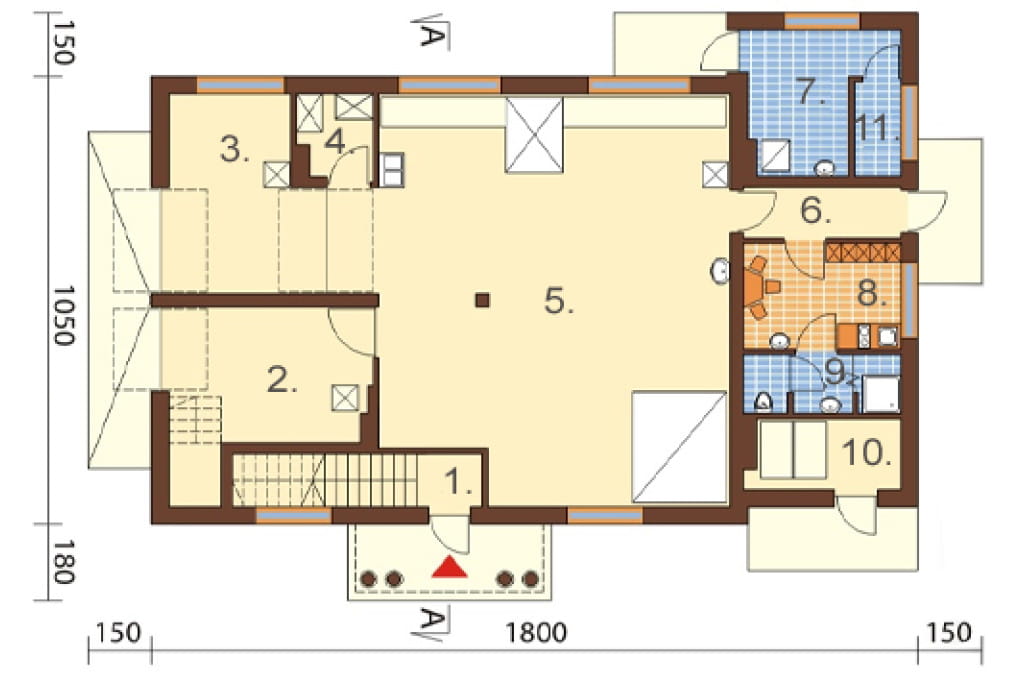

Rzut parteru



Projekt domu DM-6483 - rzut

1. Hall + 1/2 komunikacji 7,3 m2

2. Magazyn pieczywa 17,0 m2

3. Magazyn mąki 15,6 m2

4. Magazyn 3,3 m2

5. Hala produkcyjna 78,5 m2

6. Korytarz 4,4 m2

7. Kotłownia 9,5 m2

8. Pomieszczenie socjalne 9,2 m2

9. WC + natrysk 4,8 m2

10. Magazyn oleju 5,8 m2

11. Skład opału 2,4 m2

Parter dzieli się na dwie strefy - jedną przeznaczoną do produkcji pieczywa i przechowywania potrzebnych składników, drugą z pomieszczeniami socjalnymi dla pracowników. Duża hala produkcyjna łączy się bezpośrednio z magazynami, co ułatwia organizację pracy. Przestrzeń socjalna z zapleczem kuchennym i toaleta z natryskiem została oddzielona od strefy produkcyjnej za pomocą korytarza. Dostęp do hali zapewniono z boku budynku. Na parterze zlokalizowano ponadto kotłownię z pomieszczeniem na składowanie opału z wejściem z tyłu budynku.

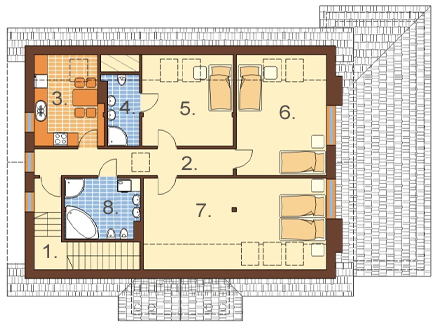

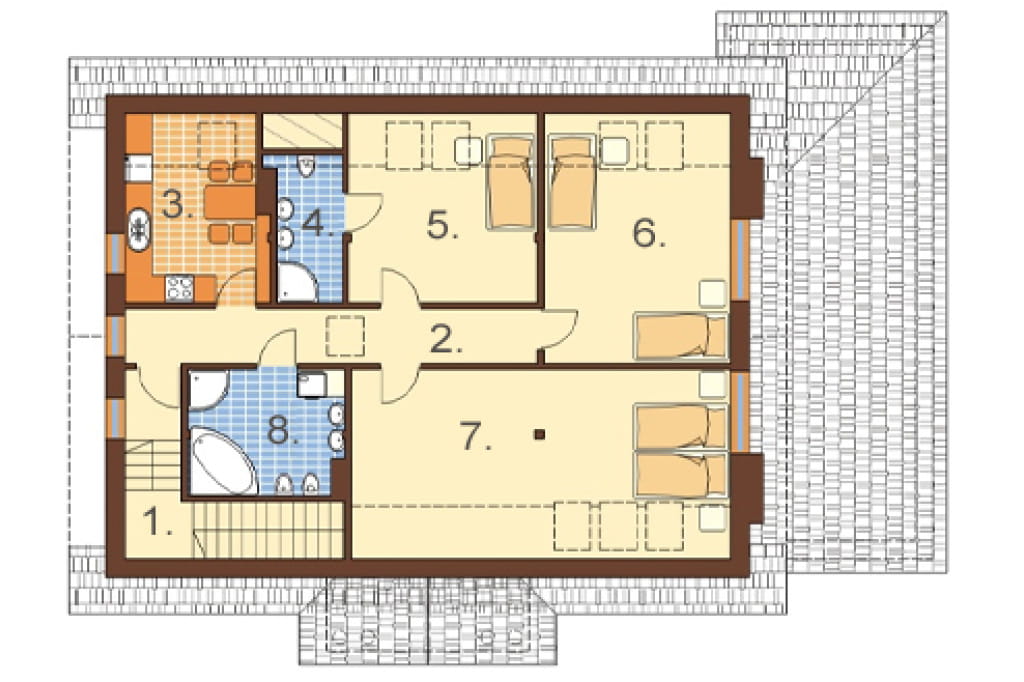

Rzut poddasza



Projekt domu DM-6483 - rzut

1. 1/2 klatki schodowej 5,5 m2

2. Hall 10,8 m2

3. Kuchnia 9,2 m2

4. Łazienka 4,3 m2

5. Pokój 12,3 m2

6. Pokój 17,5 m2

7. Pokój 24,6 m2

8. Łazienka 9,2 m2

Na poddaszu zaplanowano aż trzy sypialnie doświetlone dzięki świetlikom w połaci dachu, kuchnię ze stołem jadalnym oraz obszerną łazienkę. Dodatkowo jeden pokój jest zaopatrzony w prywatną łazienkę. Dostęp do poddasza umożliwiają sprytnie zaprojektowane schody wewnętrzne umieszczone w narożu budynku.

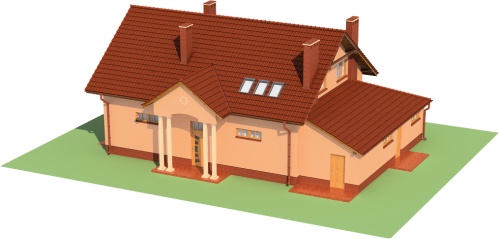

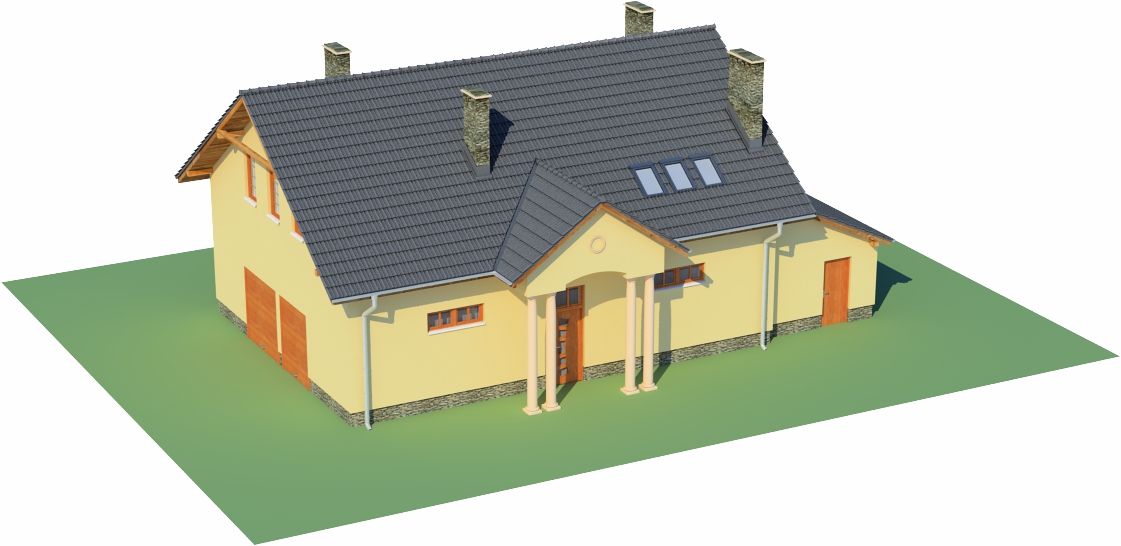

Model

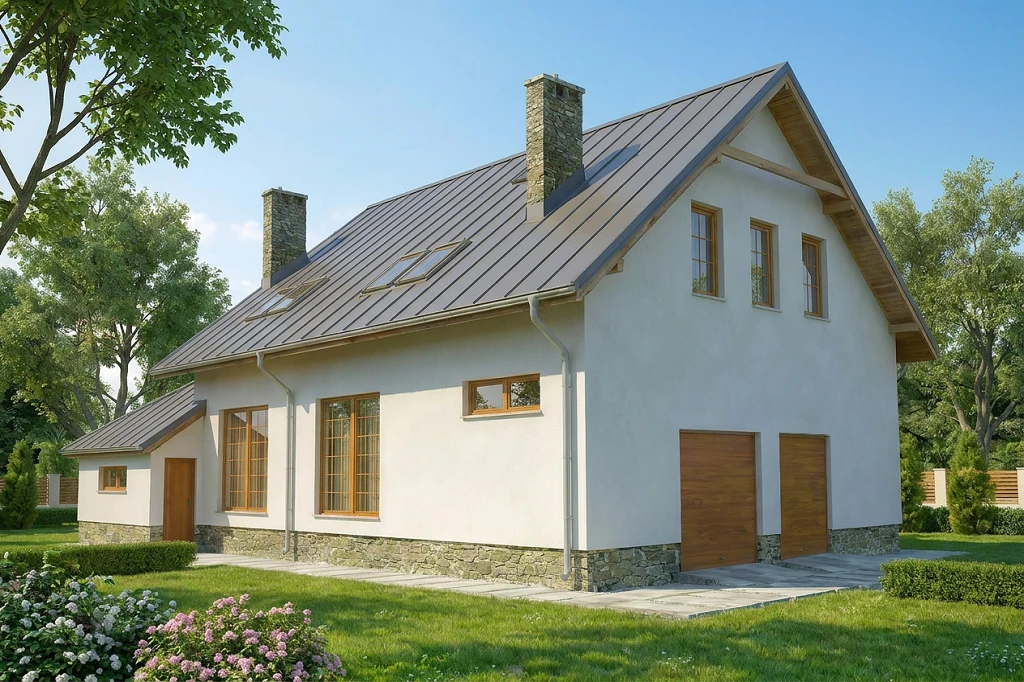

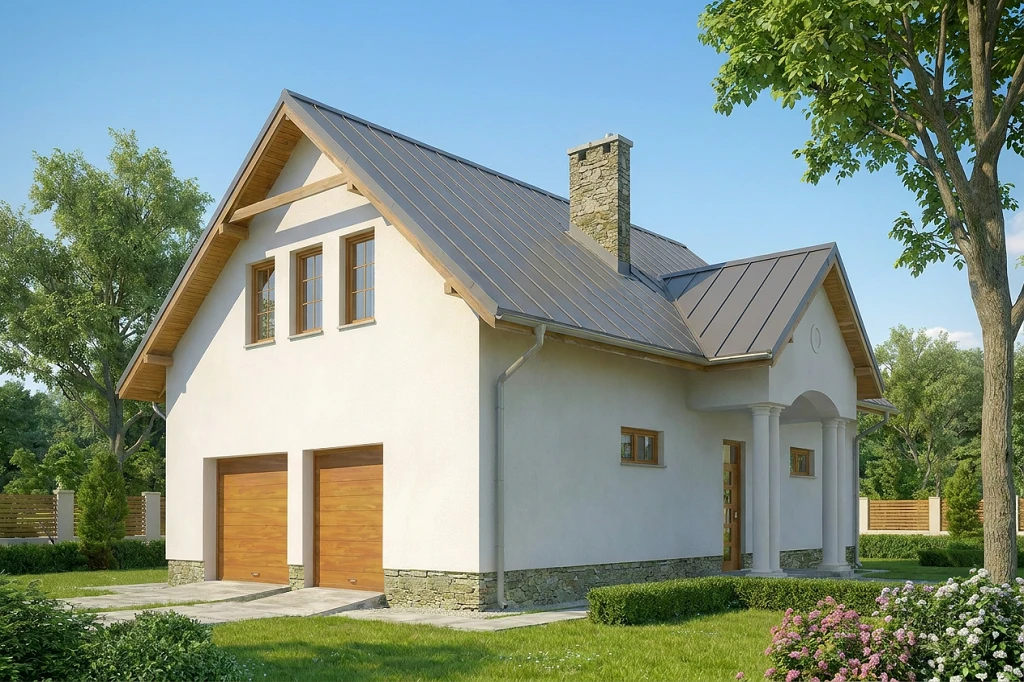

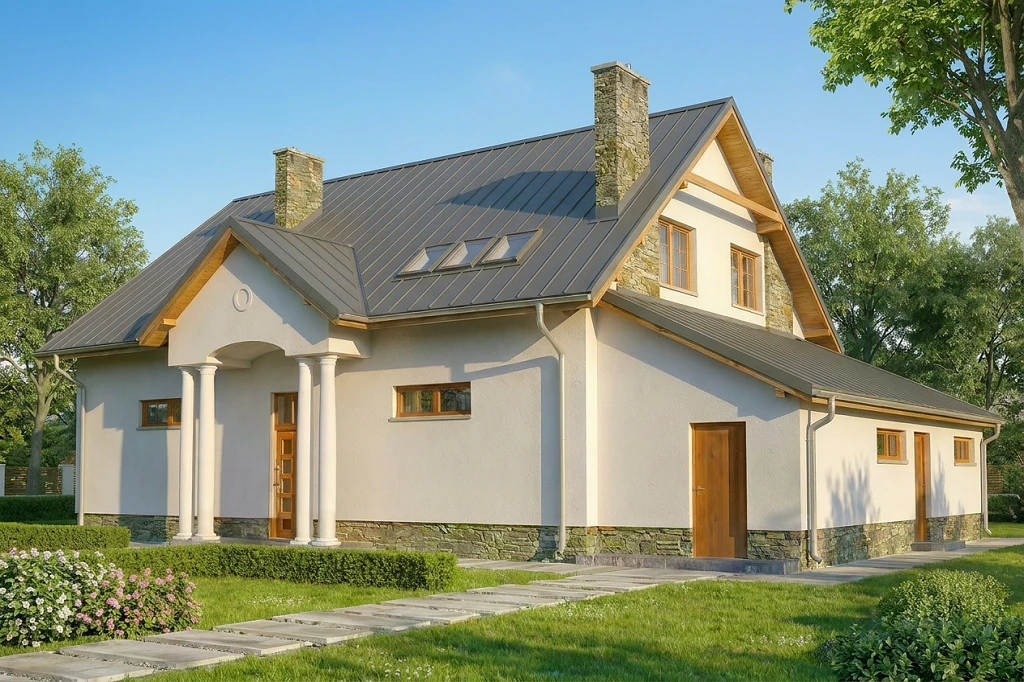

Projekt domu DM-6483 - model Bryła obiektu jest stosunkowo prosta. Jej urozmaicenie stanowi wejście z daszkiem wsparte smukłymi kolumnami oraz część parteru osobno zadaszona. Duże okna w elewacjach doskonale doświetlają halę produkcyjną, a świetliki poddasze. Bryła jest dość atrakcyjna pod względem wizualnym, a dzięki minimalizmowi elewacji nie wybija się zanadto z otoczenia.

Elewacje



Projekt domu DM-6483 - elewacja

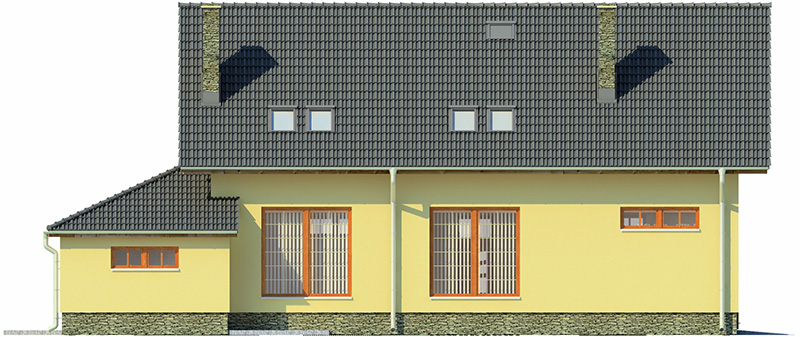

elewacja ogrodowa
Projekt domu DM-6483 - elewacja

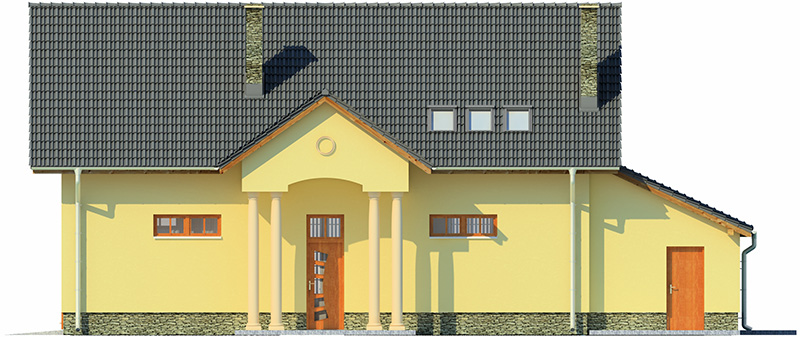

elewacja frontowa
Projekt domu DM-6483 - elewacja

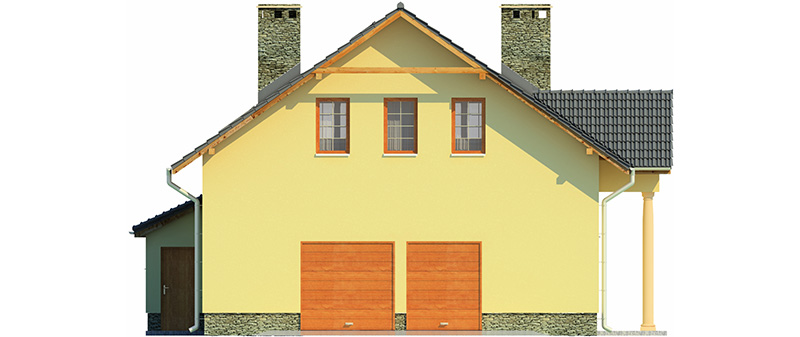

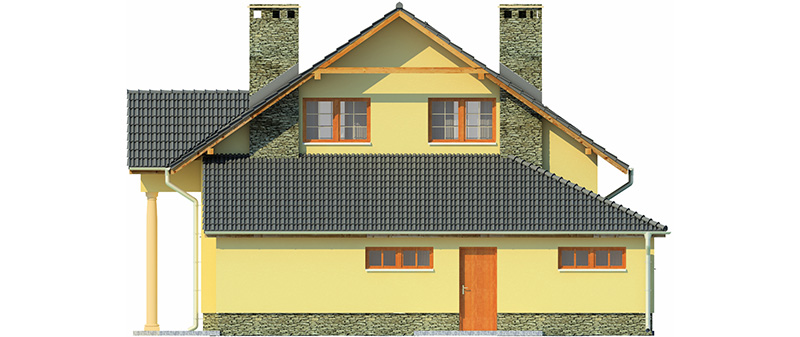

elewacja boczna
Projekt domu DM-6483 - elewacja
elewacja boczna

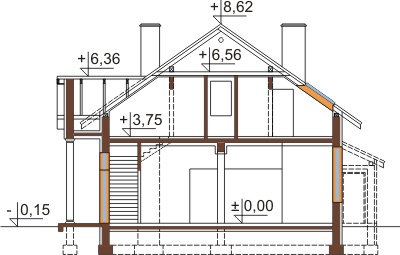

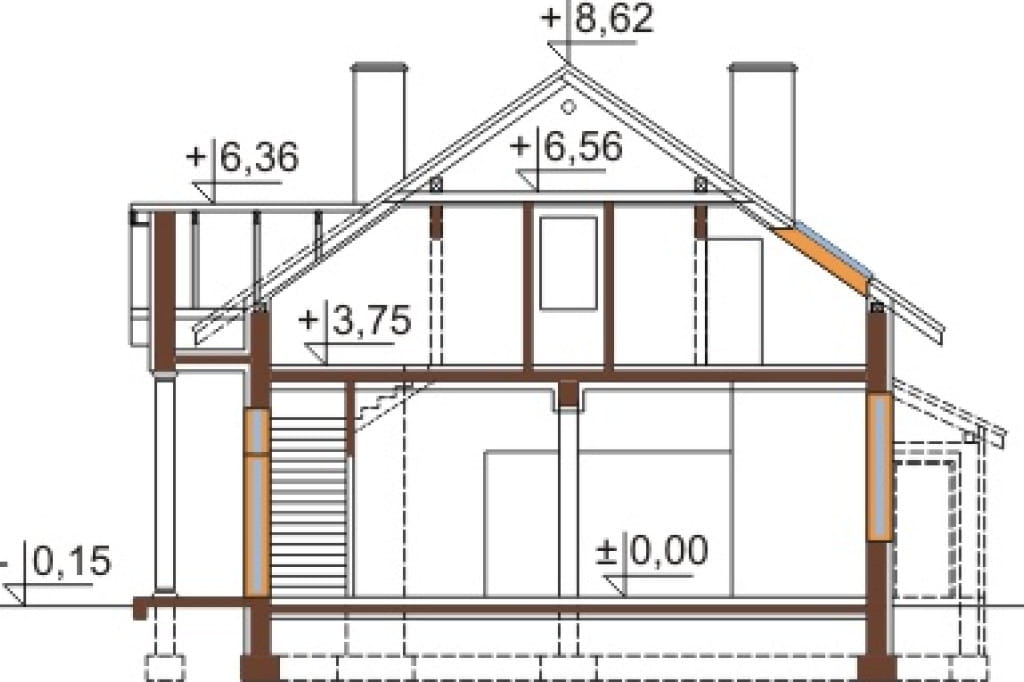

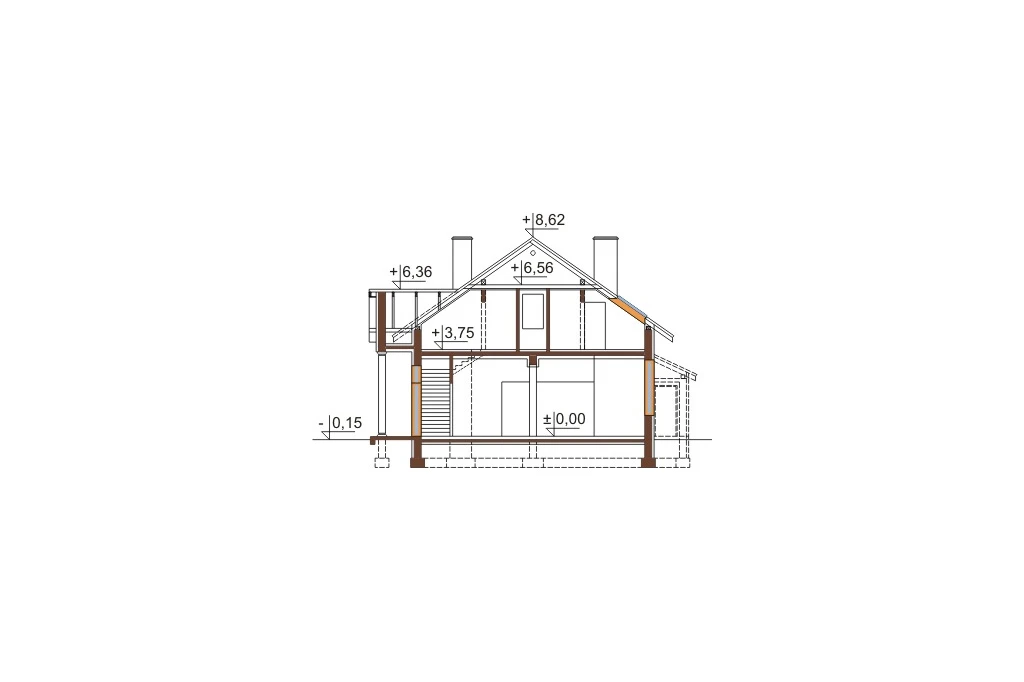

Przekrój



Projekt domu DM-6483 - przekrój
Konstrukcja budynku nie należy do skomplikowanych ze względu na dosyć prosty kształt obiektu rozplanowany na kwadracie. Dzięki temu wnętrza są wygodne, a przestrzeń maksymalnie wykorzystana.
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku mieszkalno - usługowego, DM-6483.
Budynek parterowy z poddaszem, bez podpiwniczenia.
Parter budynku przeznaczony na piekarnię, poddasze na mieszkanie.
Technologia tradycyjna.
Strop: żelbetowy.
Kąt nachylenia dachu: 35°.
Program piekarni: magazyn mąki, hala produkcyjna, magazyn pieczywa, magazyn, kotłownia, WC, pomieszczenie socjalne.
Program mieszkania: 3 pokoje, kuchnia oraz 2 łazienki.


Powierzchnia zabudowy: 194.00 m²
Powierzchnia użytkowa: 251.30 m²
Kubatura: 1094.00 m³
Szerokość działki: 20.00 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.

Ilość kondygnacji: 2
Liczba pomieszczeń: 15
Kąt nachylenia dachu: 35°
Ilość pokoi: 3
Pokój na parterze: Tak
Wysokość budynku: 8.77 m
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe
Typ: mieszkalne z funkcją usługowo-handlową, projekty domów, piekarnia, projekt piekarni, projekt domu
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :
  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan,c.w.u.)
  • projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
  • opinie rzeczoznawców: Sanepid, P.poż. dotyczące rozwiązań zastosowanych wewnątrz budynku
  • zestawienie materiałów budowlanych
  • zestawienie elementów więźby dachowej
  • zgoda na zmiany w projekcie

Rodzaj materiałów budowlanych zastosowanych w projekcie można uzgodnić z naszym biurem.

Projekt na zamówienie dostosowany do aktualnych norm dostępny w terminie ustalonym z biurem.

Producentem projektu jest:
KB Projekt Biuro Architektoniczne
ul. Cystersów 7B, 31-553 Kraków
e-mail: kbprojekt@kbprojekt.pl
tel. 12 414 35 06

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
