Bar
Kod: LK-22
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Parametry projektu zobacz >> |
 |
Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Odbicie lustrzane projektu zobacz >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |
Prezentacja projektu
Opis projektu
Powierzchnia użytkowa: 71,30 m2. Projekt budynku gastronomicznego pełniącego funkcję baru, parterowy, niepodpiwniczony.
Projekt obiektu handlowo-usługowego z możliwością organizacji w nim restauracji, baru lub kawiarni. Prostota formy doskonale wpisuje się w aktualne tendencje architektoniczne, które często zakładają budowę kubicznych budynków z minimalistycznie potraktowanymi elewacjami. Zaprojektowanie stropodachu użytkowego umożliwiło organizację na nim ogródka letniego, który z pewnością przyciągnie klientów w ciepłe dni. Obiekt sprawia wrażenie niezwykle urokliwego i przyjemnego miejsca do spędzania wolnego czasu.

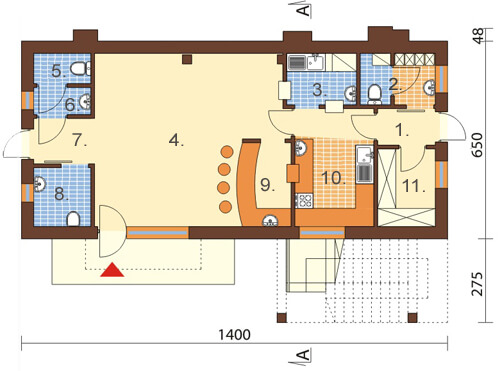

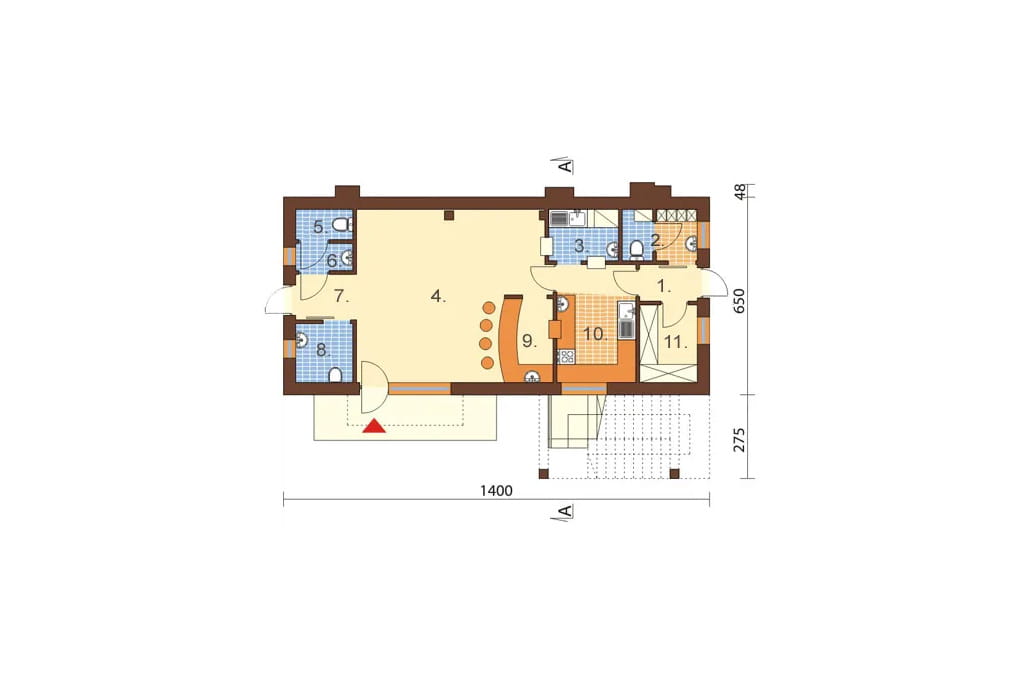

Rzut parteru
Parter:
1. Komunikacja 2,3 m2
2. Pomieszczenie socjalne 4,0 m2
3. Zmywalnia naczyń stołowych 3,9 m2
4. Sala konsumpcyjna 31,6 m2
5. Wc damski 1,9 m2
6. Przedsionek 1,7 m2
7. Komunikacja 3,0 m2
8. Wc męski i dla niepełnosprawnych 3,6 m2
9. Bar 4,4 m2
10. Kuchnia 10,1 m2
11. Magazyn 4,9 m2
Parter tworzy między innymi duża sala restauracyjna z wydzielonym w narożu barem. Znajdują się tu również węzły sanitarne - w tym dla osób niepełnosprawnych. Część zaplecza stanowią: pomieszczenie socjalne, magazyn, kuchnia oraz zmywalnia naczyń. Strefa techniczna dostępna jest dzięki stworzeniu dodatkowego wejścia w elewacji bocznej.

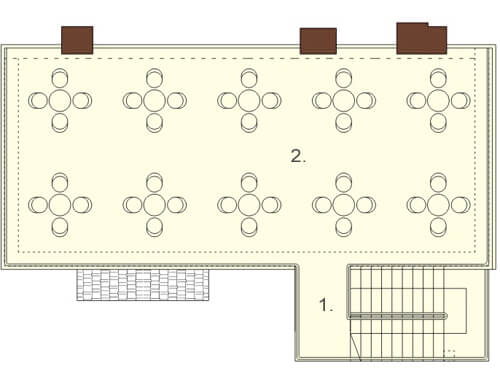

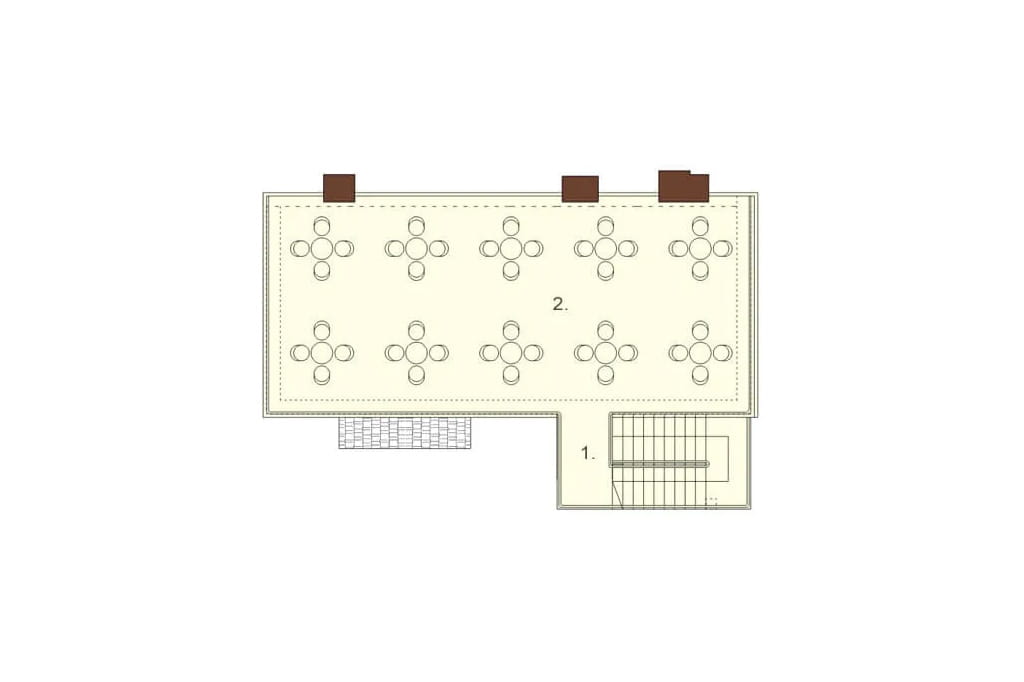

Rzut poddasza
Poddasze:
1. Klatka schodowa 17,7 m2
2. Taras 84,0 m2
Antresolę udostępniono poprzez schody zewnętrzne, dodające całemu założeniu charakteru. Dzięki niej przestrzeń lokalu znacznie powiększa się, co umożliwi przyjęcie większej liczby klientów.

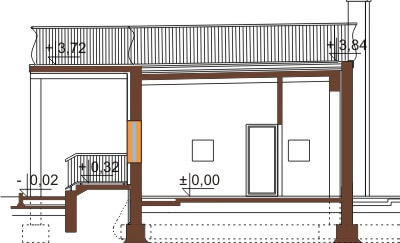

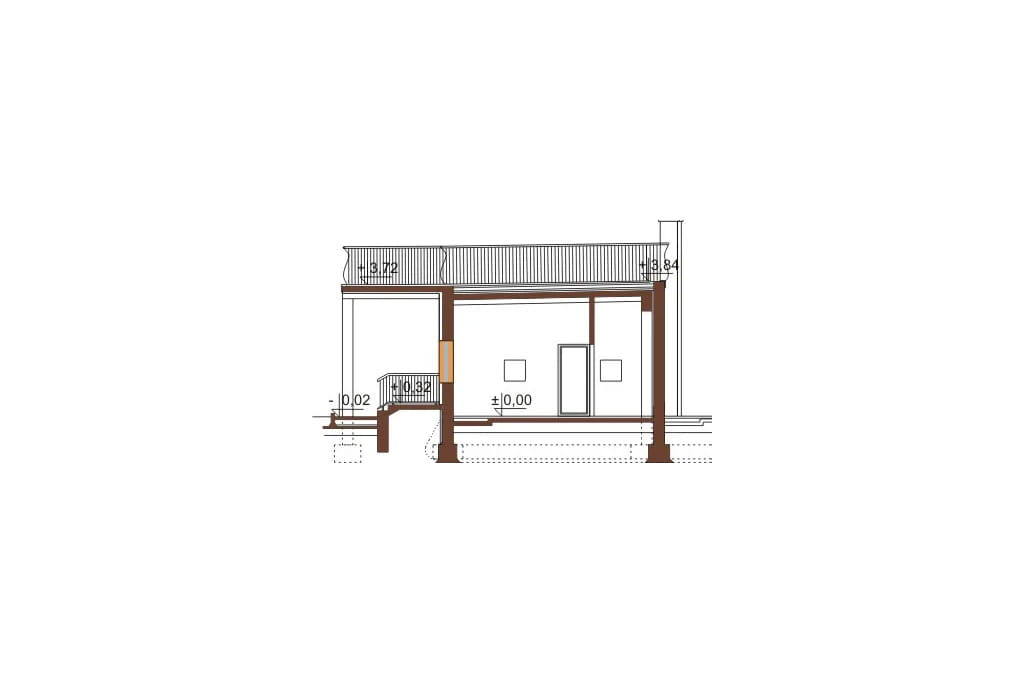

Przekrój

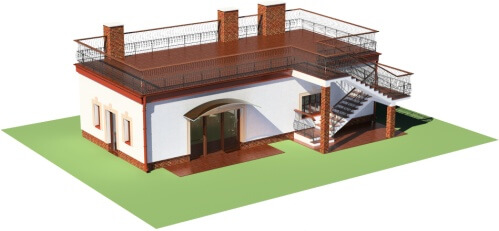

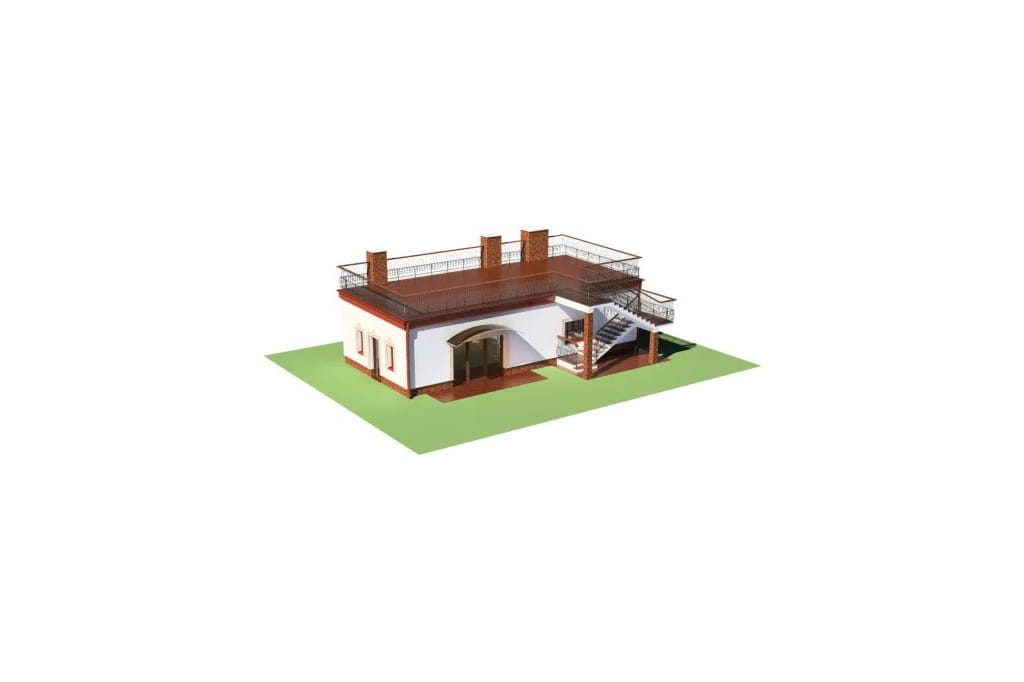

Model

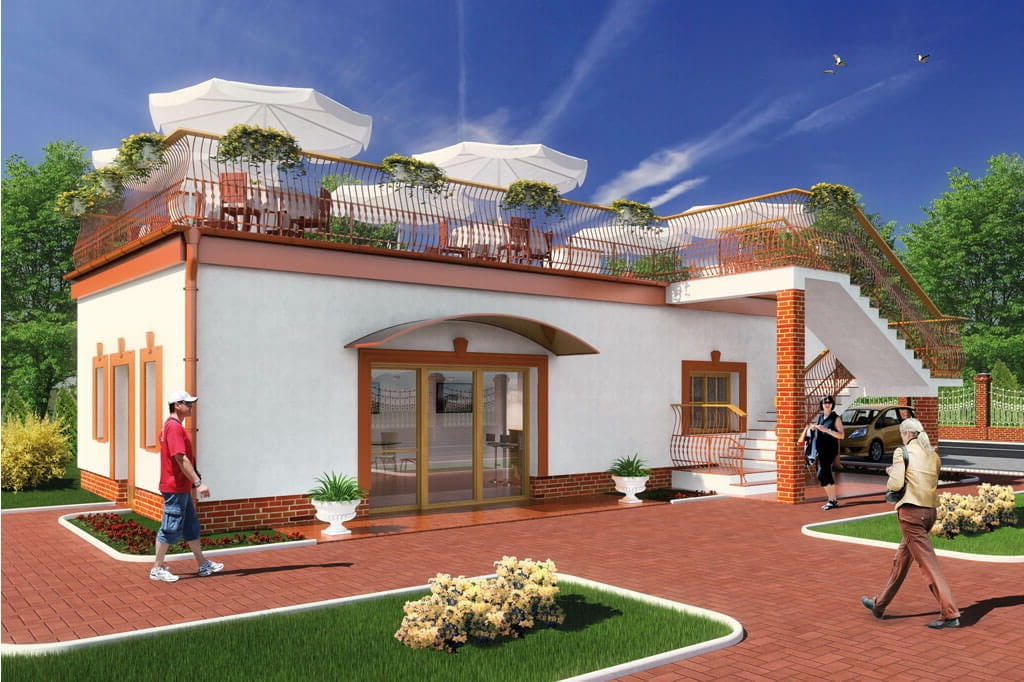

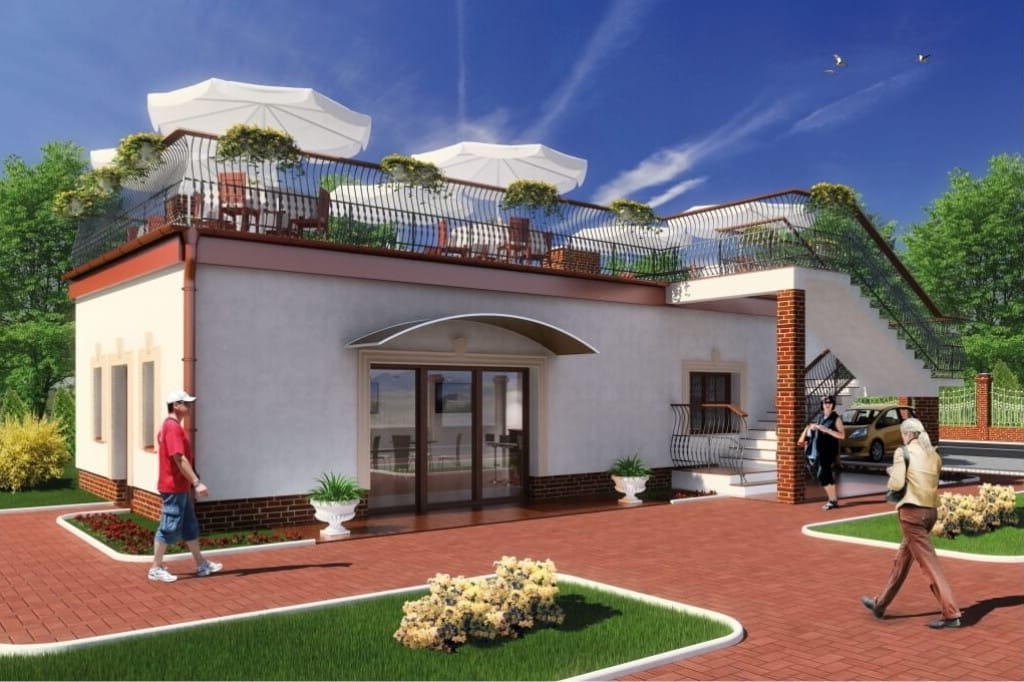

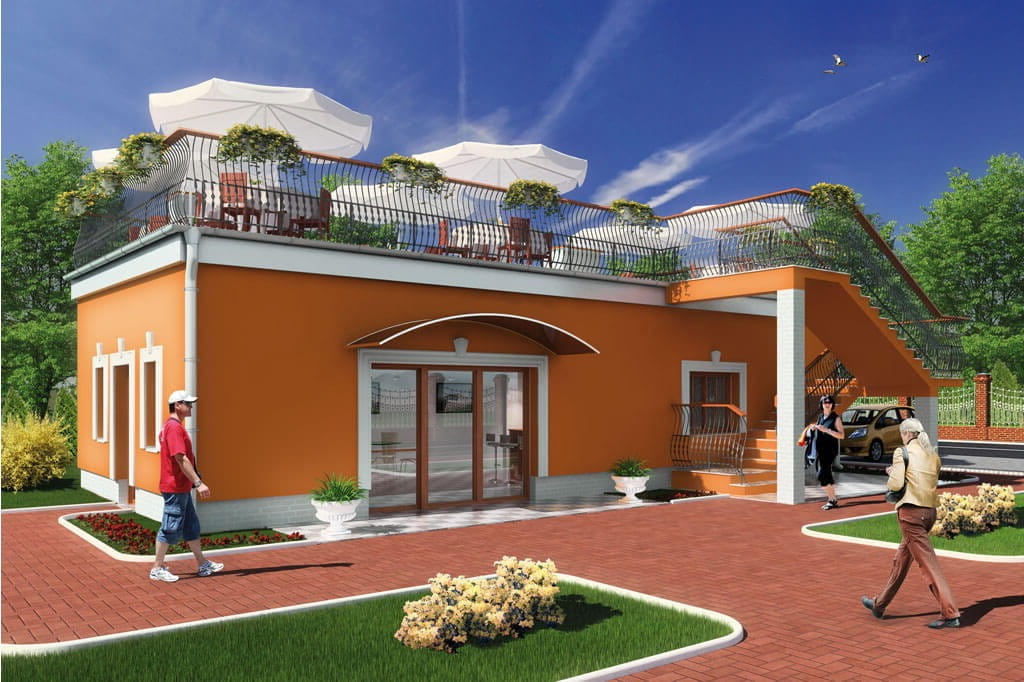

Bardzo prostą bryłę na kształcie prostokąta wzbogacają schody dostawione do budynku od strony zewnętrznej. Charakteru dodaje również opływowy w kształcie daszek, stanowiący zacienienie głównego wejścia do obiektu. Przestrzeń użytkowa została znakomicie powiększona, dzięki umożliwieniu organizacji na stropodachu przyjemnego ogródka.

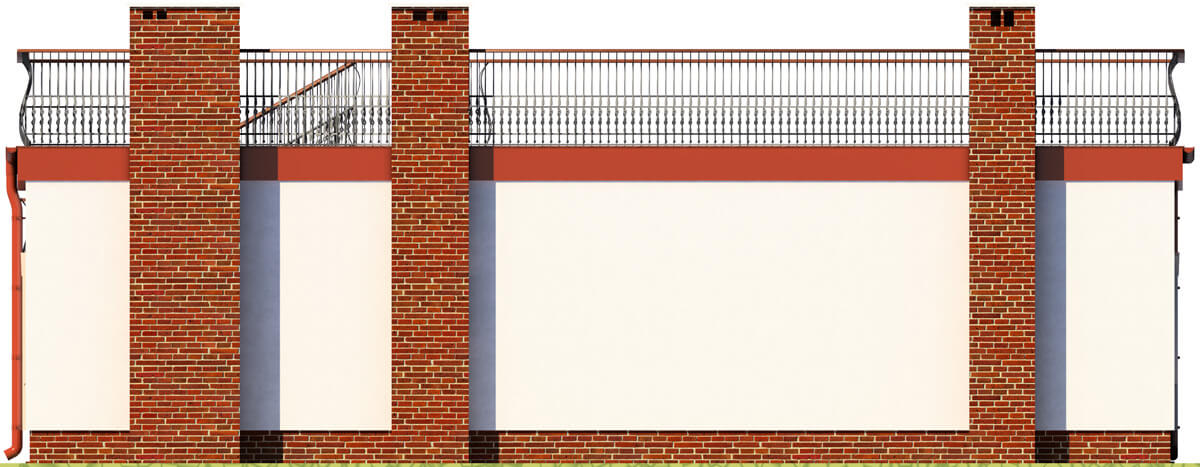

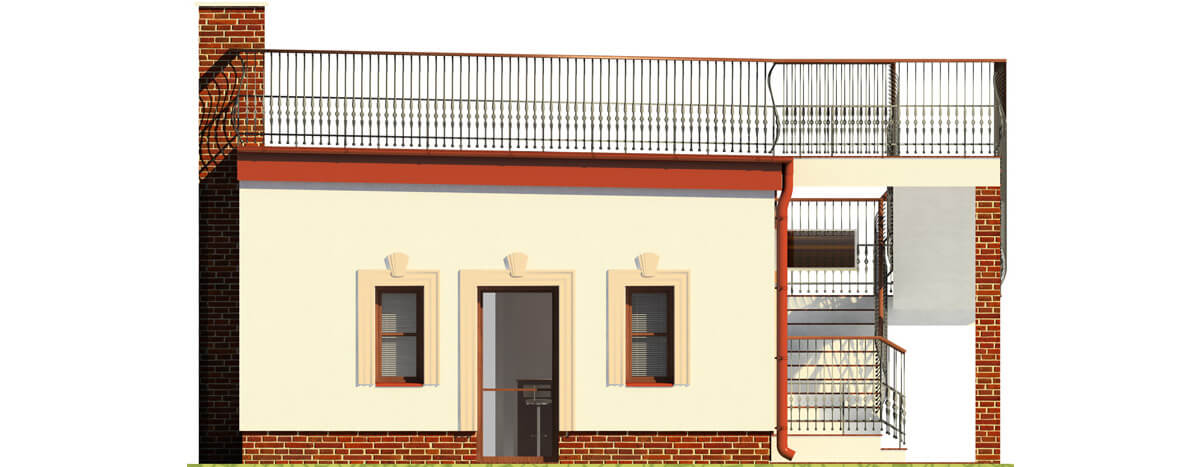

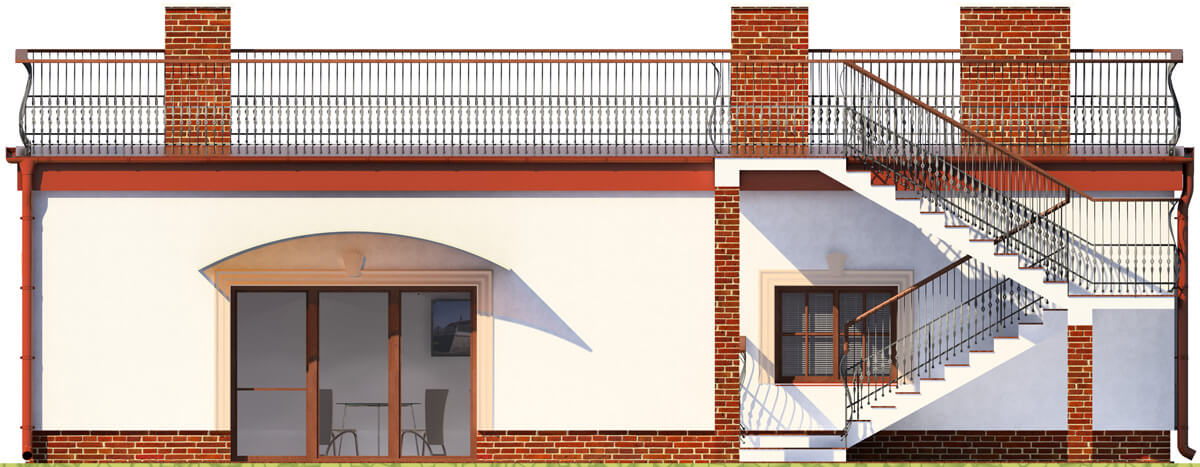

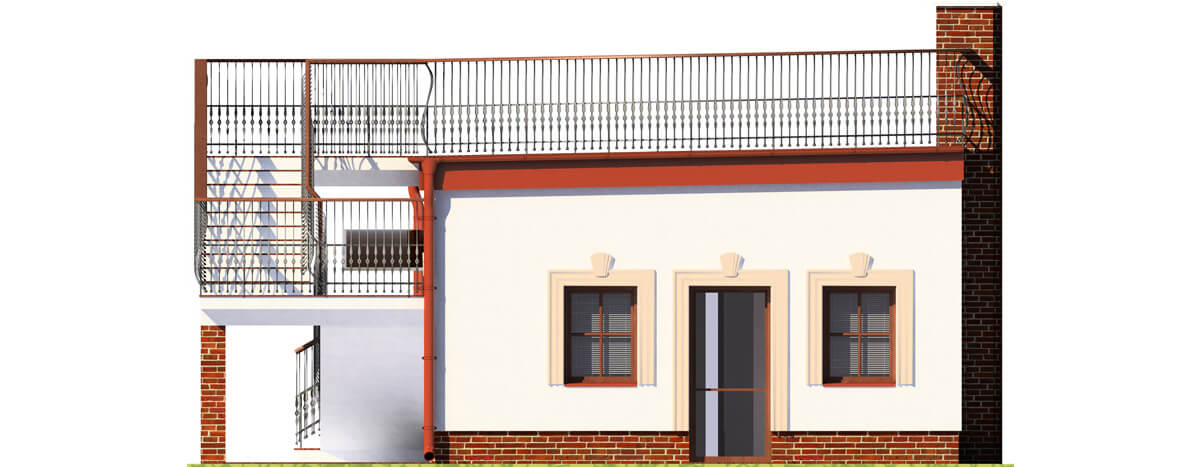

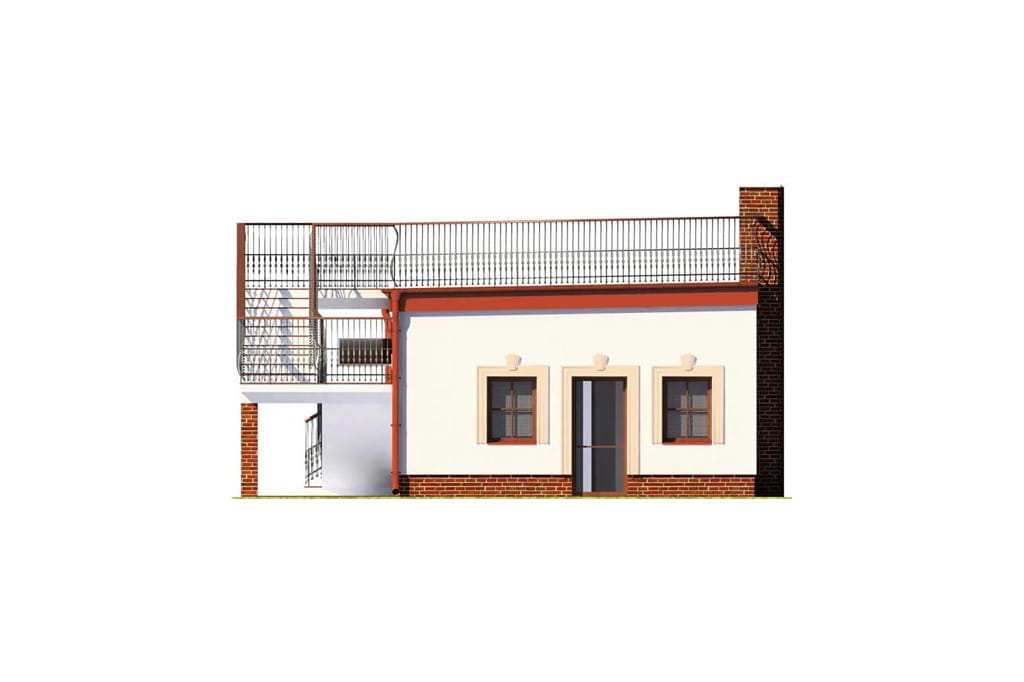

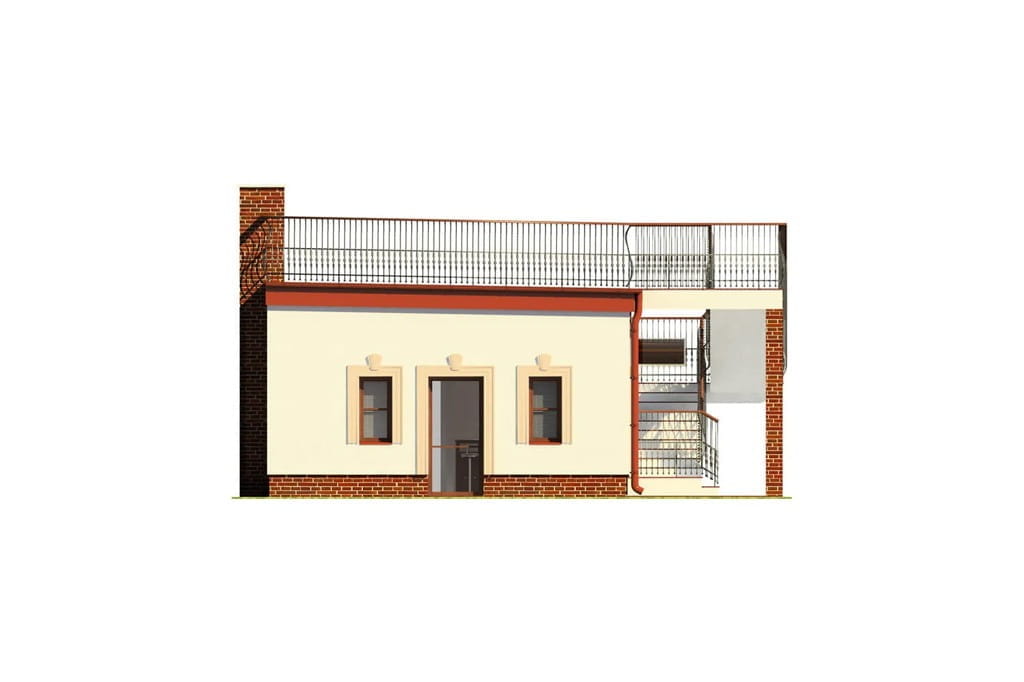

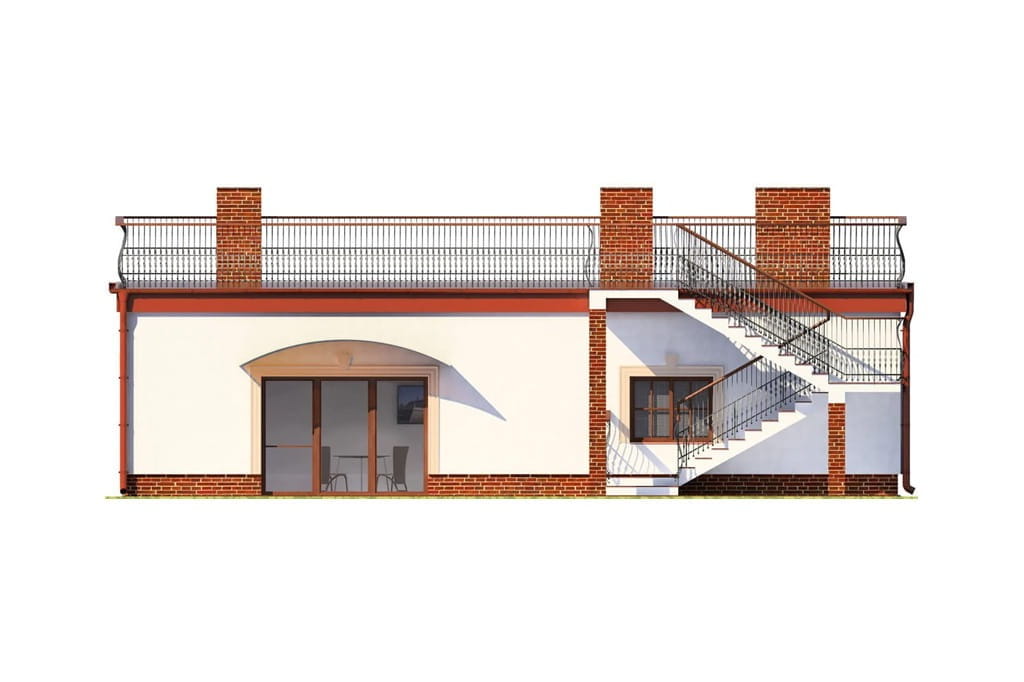

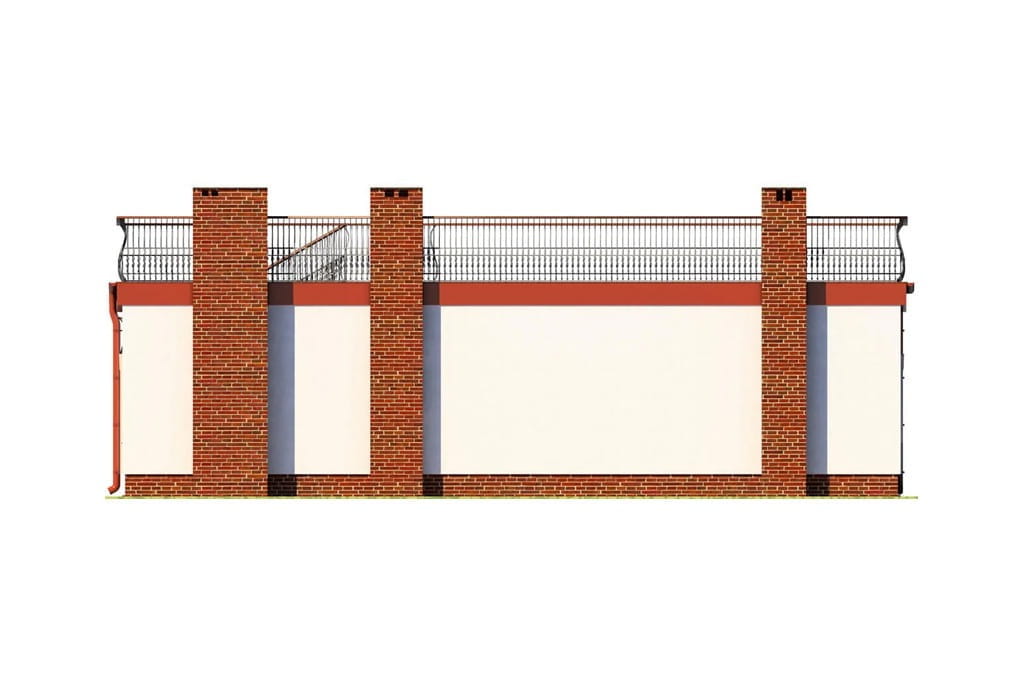

Elewacje
Informacje podstawowe
Technologia: tradycyjna
Ściany zewnętrzne: beton komórkowy 30 cm, termoizolacja 10 cm, tynk zewnętrzny.
Strop: żelbetowy
Kąt nachylenia stropodachu: 2%
Program: sala konsumpcyjna, bar, kuchnia, zmywalnia, toalety, pomieszczenie socjalne, magazyn.
Posiadamy również inną wydłużoną wersję tego projektu z dachem dwuspadowym LK-22BKoszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Marek Lizak
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, cwu)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- zestawienie materiałów budowlanych
- zgoda na zmiany w projekcie
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia użytkowa (m²) 70 - 100
- Powierzchnia zabudowy (m²) 100 - 120
- Kąt nachylenia dachu (°) 0 - 5
- Szerokość działki/krótszy bok (m) 14 - 16
- Wysokość budynku (m) 3 - 5
Podstawowe parametry projektu
- Powierzchnia użytkowa (m²) 71.30
- Powierzchnia zabudowy (m²) 106.40
- Szerokość budynku/krótszy bok (m) 6.98
- Długość budynku/dłuższy bok (m) 14
- Wysokość budynku (m) 3.06
- Szerokość działki/krótszy bok (m) 14.23
- Kąt nachylenia dachu (°) 0,9
- Rodzaj dachu płaski
- Piwnica bez podpiwniczenia
- Garaż bez garażu
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Strop w budynku* żelbetowy
- Kubatura (m³) 344.90
- Liczba kondygnacji 1
- Wentylacja* grawitacyjna
- Liczba pomieszczeń 11
Dodatkowe parametry projektu
- Winda w budynku nie
- Przystosowany dla osób niepełnosprawnych tak
- Garaż podziemny nie
- Pomieszczenie socjalne tak
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
Producentem projektu jest:
ul. Cystersów 7B, 31-553 Kraków
e-mail: kbprojekt@kbprojekt.pl
tel. 12 414 35 06
Pomocne informacje
Chcesz wprowadzić zmiany w tym projekcie?
Możemy dostosować go do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom
Chcesz dostosować ten projekt we własnym zakresie?
Sprawdź jakie zmiany są nieistotne czyli takie, ktore możesz wprowadzić na etapie budowy zobacz szczegóły >>
Nie możesz znaleźć odpowiedniego projektu?
Chętnie pomożemy. Zadzwoń do nas 12 410 49 70 lub skorzystaj z formularza kontaktowego dostępnego tutaj >>
Szukasz projektu dopasowanego do Twoich potrzeb?
Sprawdź naszą ofertę na projekty domów na indywidualne zamówienie w niezwykle atrakcyjnej cenie zobacz szczegóły >>
Potrzebujesz adaptacji projektu lub pomocy w załatwieniu formalności związanych z budową?
Nasze biuro architektoniczne oferuje pomoc w uzyskaniu pozwolenia na budowę a także wykonuje adaptacje projektów na terenie całej Polski zobacz szczegóły >>
Szukasz sprawdzonego kierownika budowy?
Oferujemy usługi naszych uprawnionych kierowników budowy, którzy przeprowadzą Cię przez cały proces budowlany, od uzyskania pozwolenia na budowę po finalne odbiory zobacz szczegóły >>
Opinie o tym projekcie
Jeśli dodałeś/-aś recenzję, a nie pojawiłą się na liście, być może oczekuje na moderację.
Wystaw opinię o produkcie
Wersja lustrzana / warianty / podobne projekty
-
Cena projektu 2 150,00 zł
