Bar

2 150,00 zł

Tak niską cenę gwarantujemy do 20 grudnia 2025

	W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >>
	Parametry projektu zobacz >>
	Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia
	Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >>
	Odbicie lustrzane projektu zobacz >>
	Koszty budowy zobacz >>
	Forum dotyczące tego projektu zobacz >>

Przejdź do opisu projektu i spaceru 3D

	Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >>
	Adaptacja i pozwolenie na budowę zobacz >>
	Jeśli masz pytanie napisz >>

Napisz jeśli masz pytanie

Prezentacja projektu

Opis projektu

Powierzchnia użytkowa: 71,30 m². Projekt budynku gastronomicznego pełniącego funkcję baru, parterowy, niepodpiwniczony.

Projekt parterowego budynku handlowo-usługowego z przeznaczeniem na bar lub restaurację. Zastosowanie płaskiego dachu umożliwiło stworzenie na nim ogródka letniego, doskonałego do użytku w słoneczne dni, idealnego dla osób chcących spędzić miło czas. Bardzo prosta forma zdecydowanie wpłynie na koszt realizacji i jest doskonała dla osób ceniących w architekturze minimalizm i nowoczesność. Budynek ten idealnie wpisze się w każdy teren, również miejski. Sprawia wrażenie uroczego zakątka i z pewnością spodoba się wszystkim klientom.

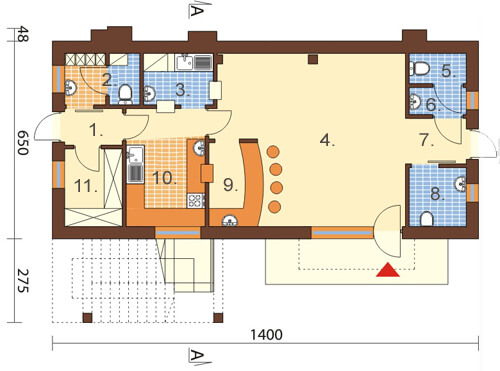

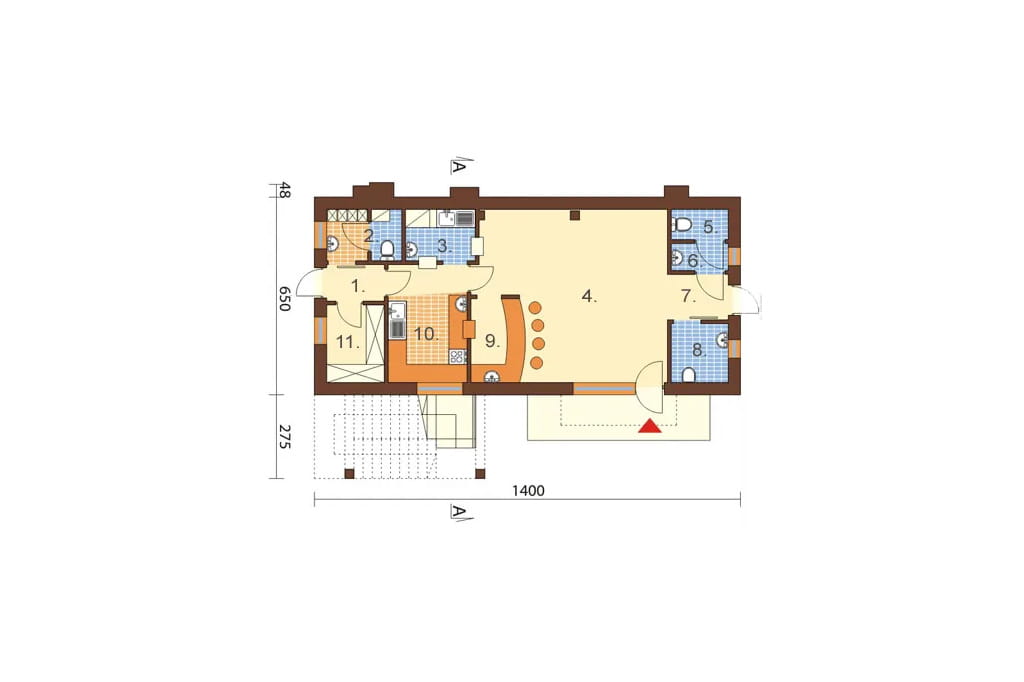

Rzut parteru

Powiększ rzut

Parter:
1. Komunikacja 2,3 m²
2. Pomieszczenie socjalne 4,0 m²
3. Zmywalnia naczyń stołowych 3,9 m²
4. Sala konsumpcyjna 31,6 m²
5. Wc damski 1,9 m²
6. Przedsionek 1,7 m²
7. Komunikacja 3,0 m²
8. Wc męski i dla niepełnosprawnych 3,6 m²
9. Bar 4,4 m²
10. Kuchnia 10,1 m²
11. Magazyn 4,9 m²

Na parterze zaplanowano wszystkie pomieszczenia konieczne do poprawnego działania budynku gastronomicznego. Sala konsumpcyjna została otwarta, frontalnie doświetlona i wyposażona w bar znajdujący się w narożu. Do pomieszczeń tworzących zaplecze prowadzą osobne wejścia usytuowane w elewacjach bocznych. Zorganizowano tu dwie toalety - damską oraz męską, dostosowaną również do potrzeb osób niepełnosprawnych, przestronną kuchnię, zmywalnię oraz pomieszczenie socjalne dla pracowników.

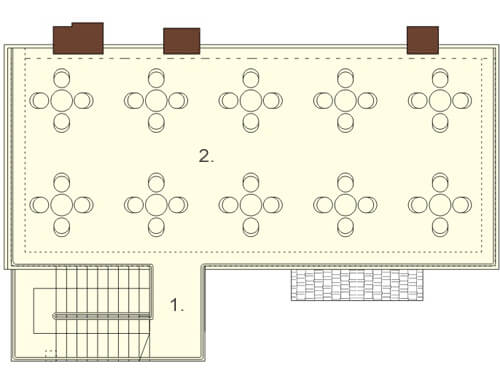

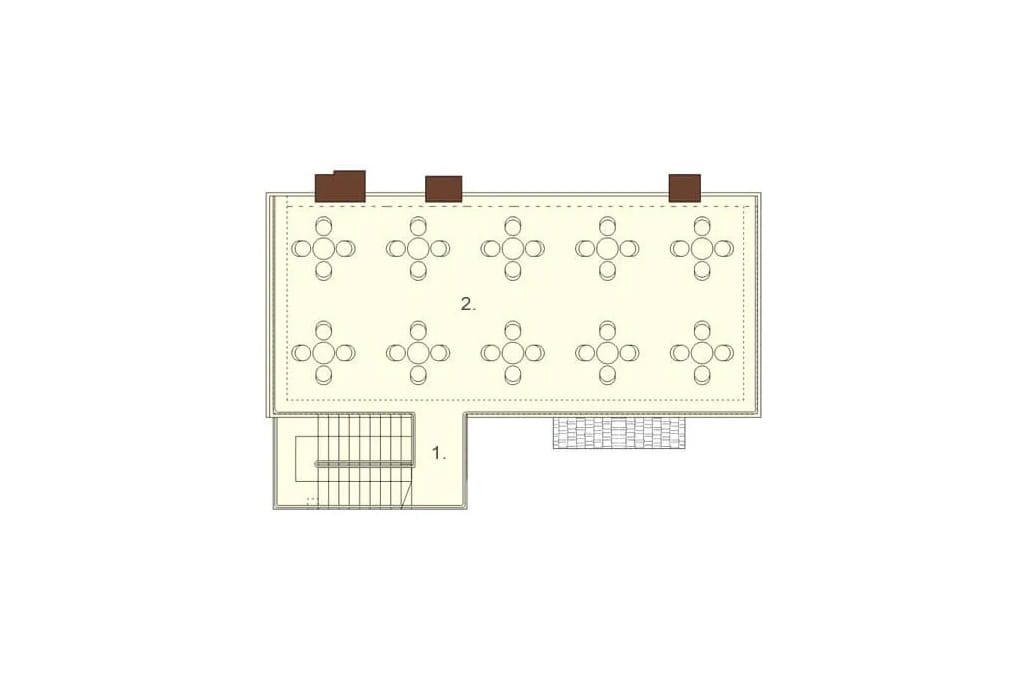

Rzut poddasza

Powiększ rzut

Poddasze:
1. Klatka schodowa 17,7 m²
2. Taras 84,0 m²

Na antresolę zorganizowaną na stropodachu prowadzą osobne schody zewnętrzne. Można tu umieścić dodatkowe stoliki, które umożliwią przyjmowanie dwukrotnie większej liczby gości.

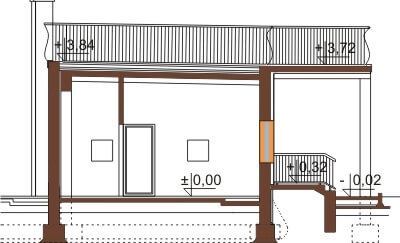

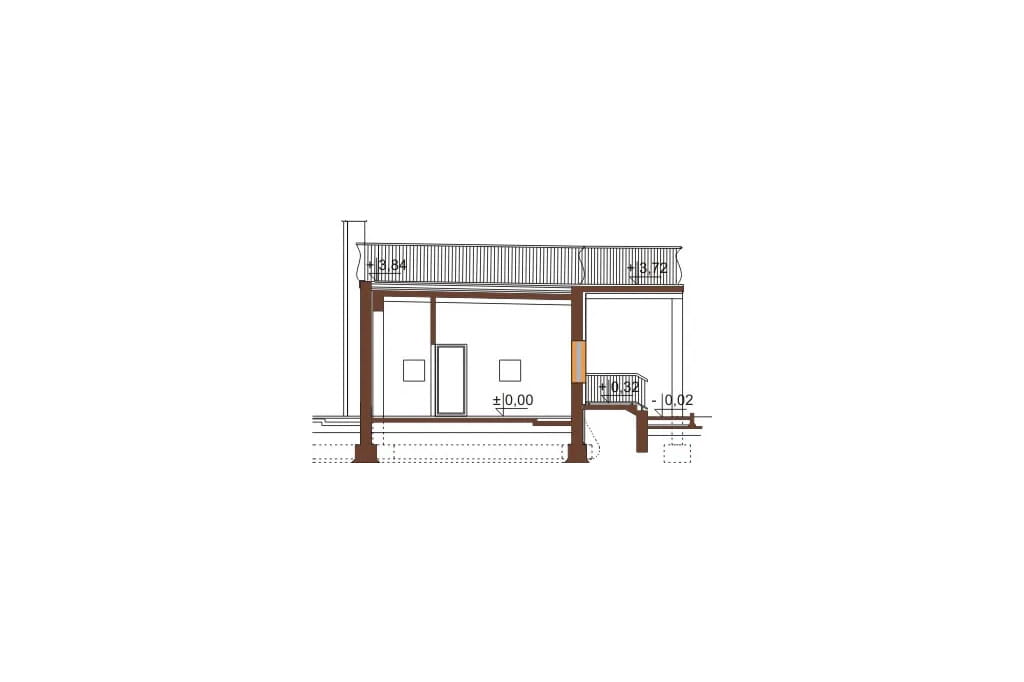

Przekrój

A-A

Parterowy budynek o bardzo prostej konstrukcji opartej na ścianach zewnętrznych pozwoli na elastyczne rozplanowanie wnętrza. Dzięki zastosowaniu stropodachu przestrzeń użytkowa znacznie się powiększa.

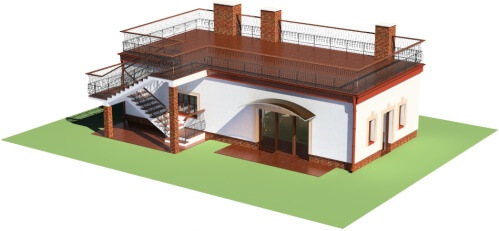

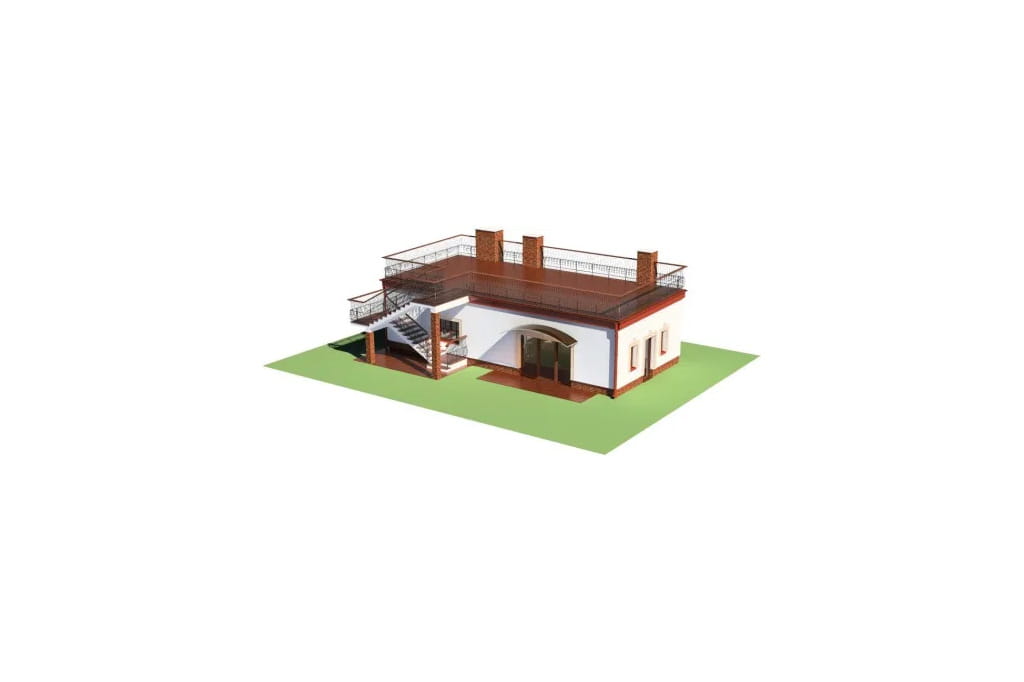

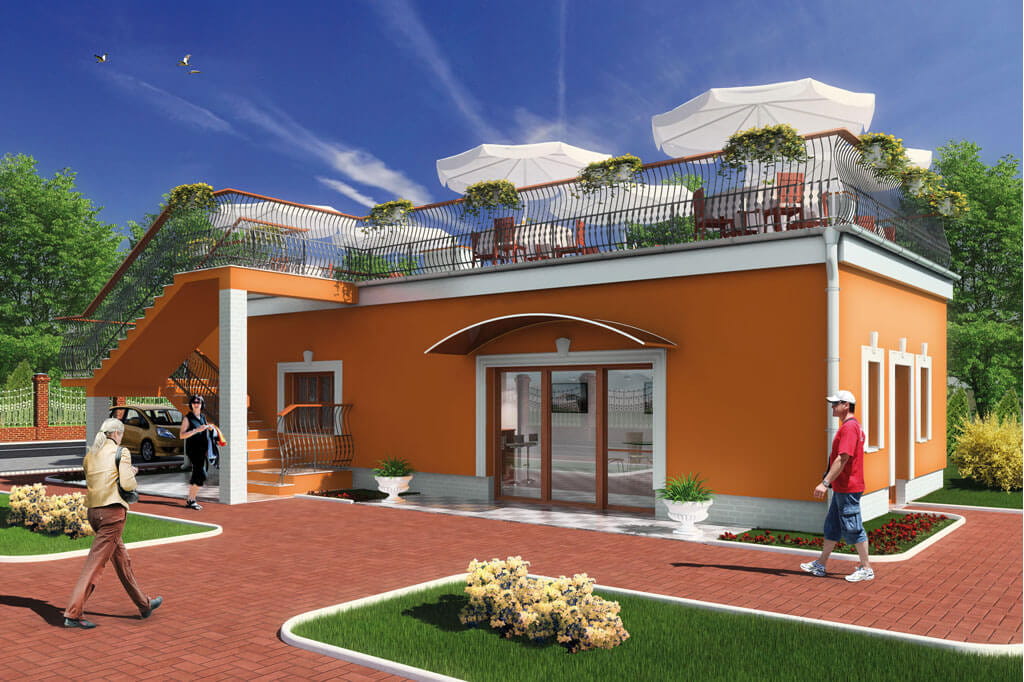

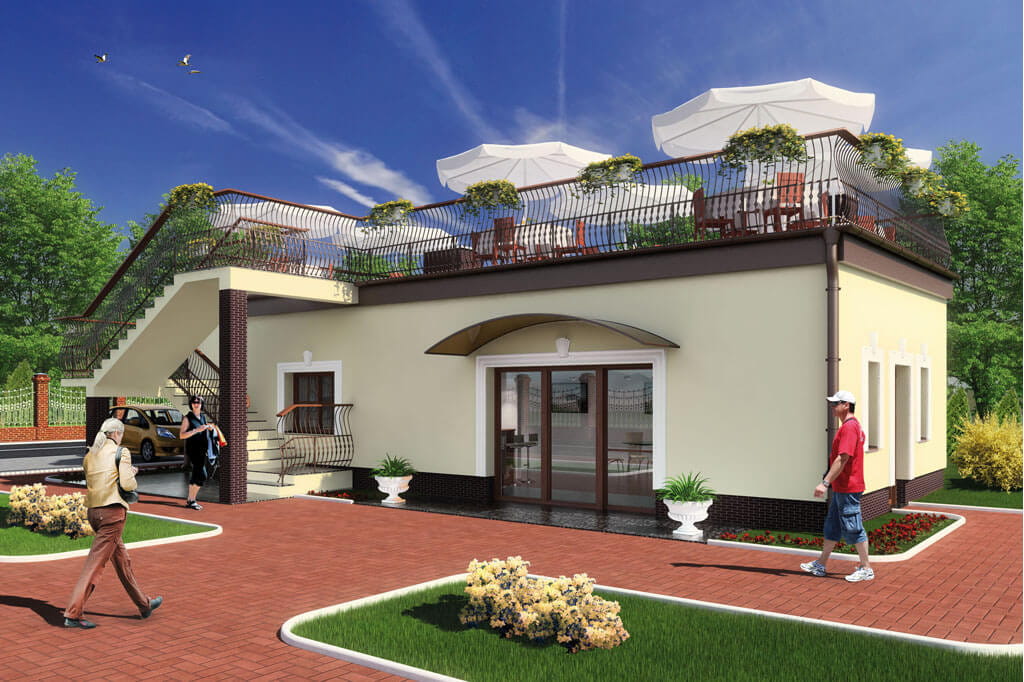

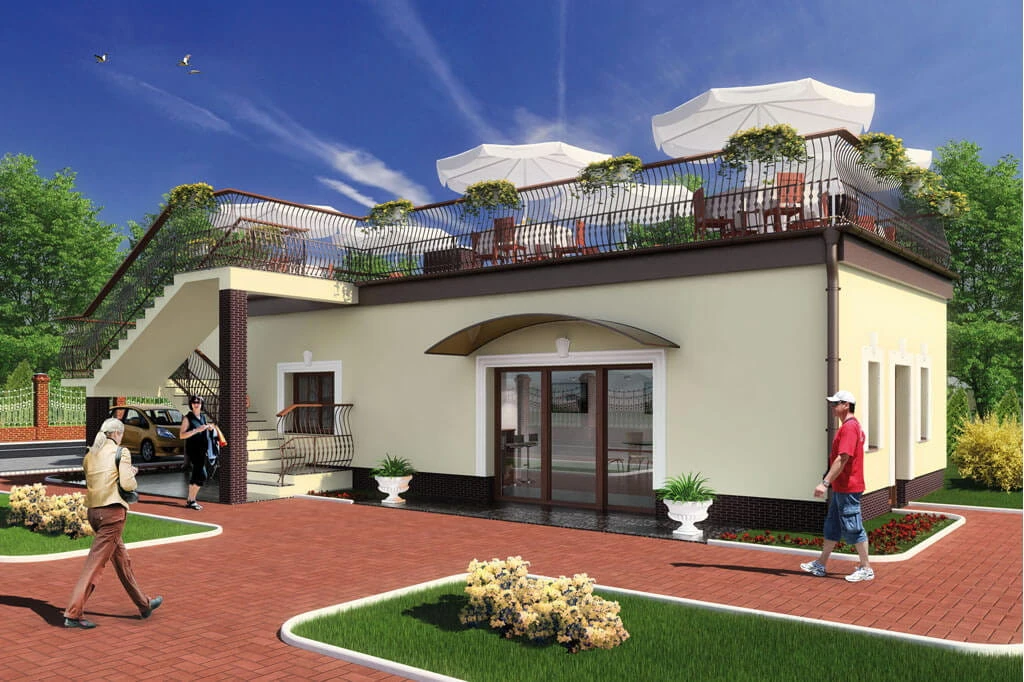

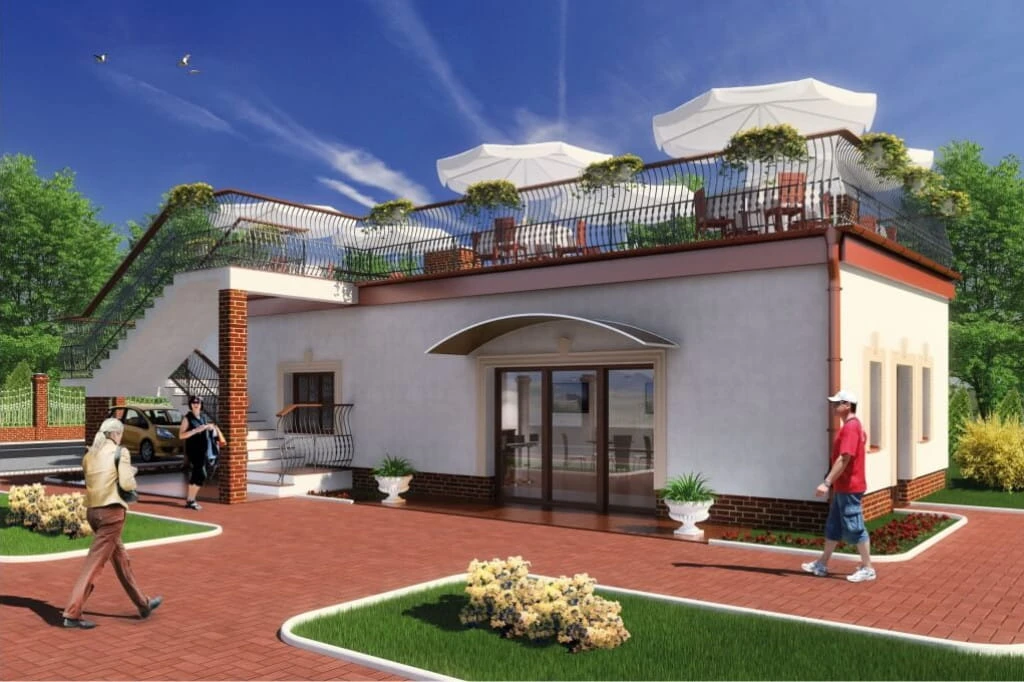

Model

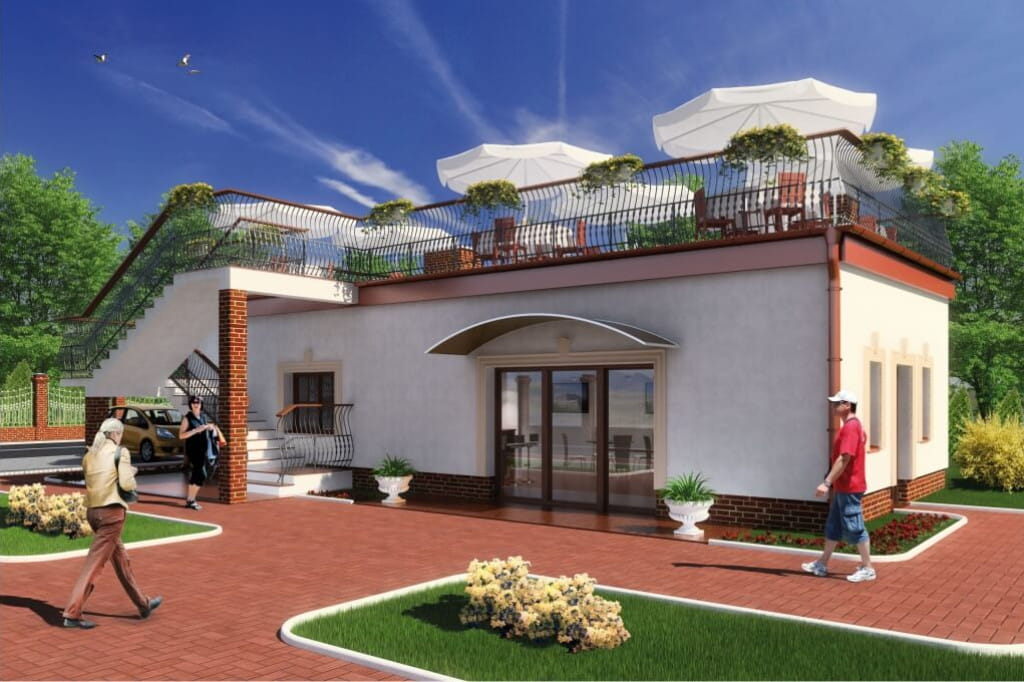

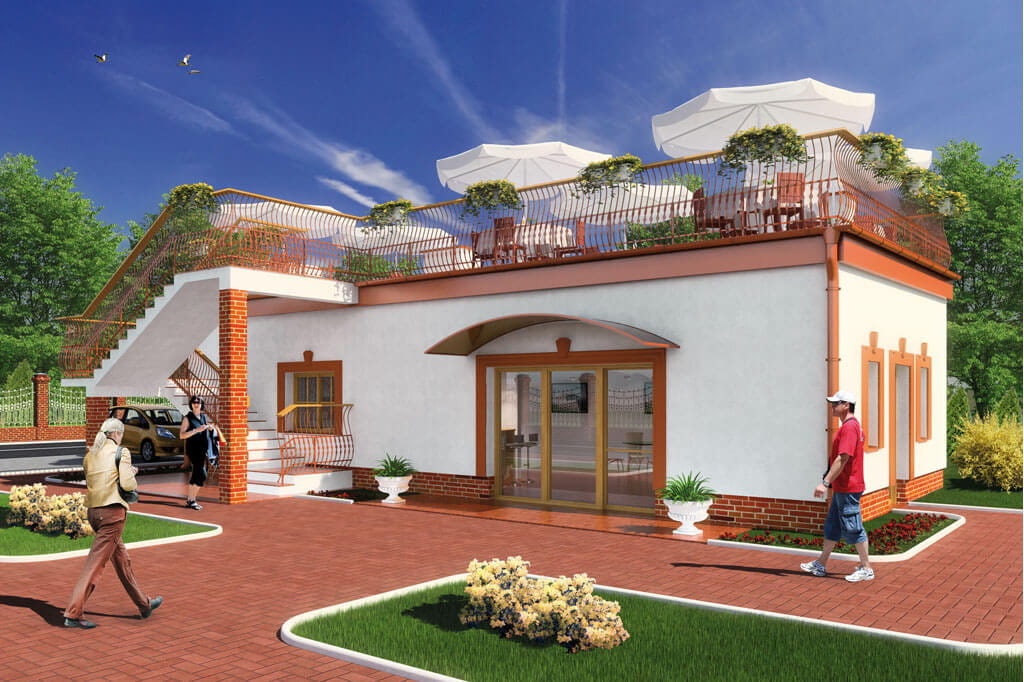

Bardzo prostą, minimalistyczną bryłę urozmaicają schody zewnętrze prowadzące na stropodach oraz wejście zadaszone poprzez opływowy w kształcie daszek. Stworzenie cokołu wyłożonego innym materiałem podkreśla elewacje i polepsza ogólny odbiór wizualny. Mimo stworzeniu budynku parterowego, umożliwienie zagospodarowania płaskiego dachu powiększa przestrzeń użytkową, dzięki czemu obiekt może obsłużyć większą liczbę gości.

Elewacje

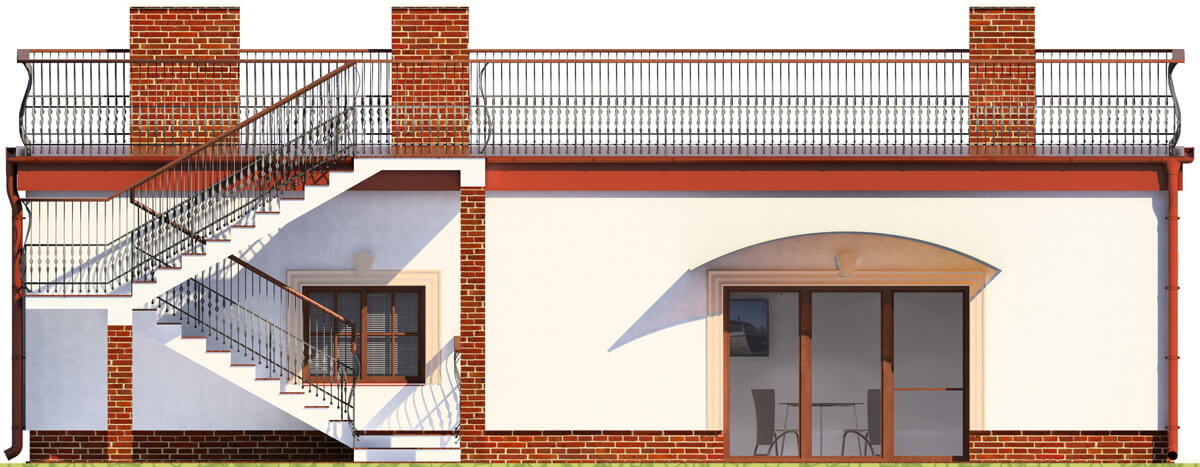

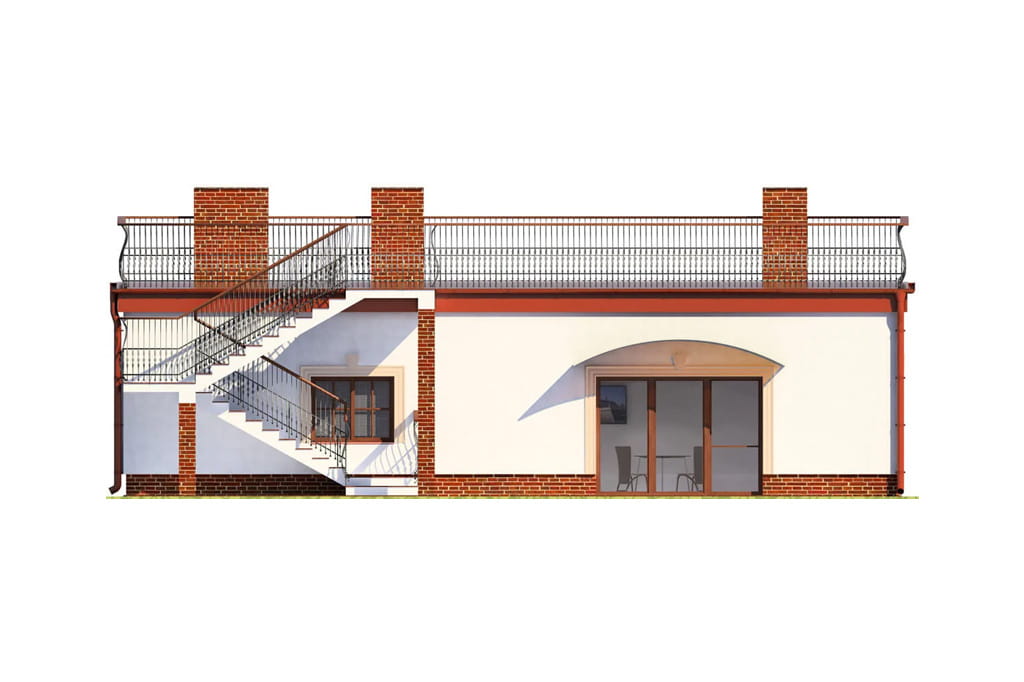

Elewacja frontowa

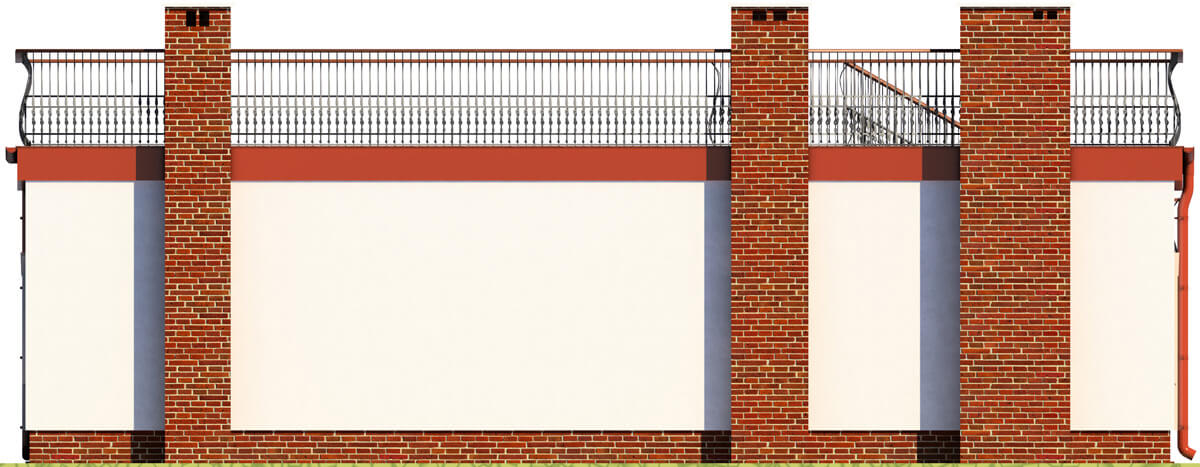

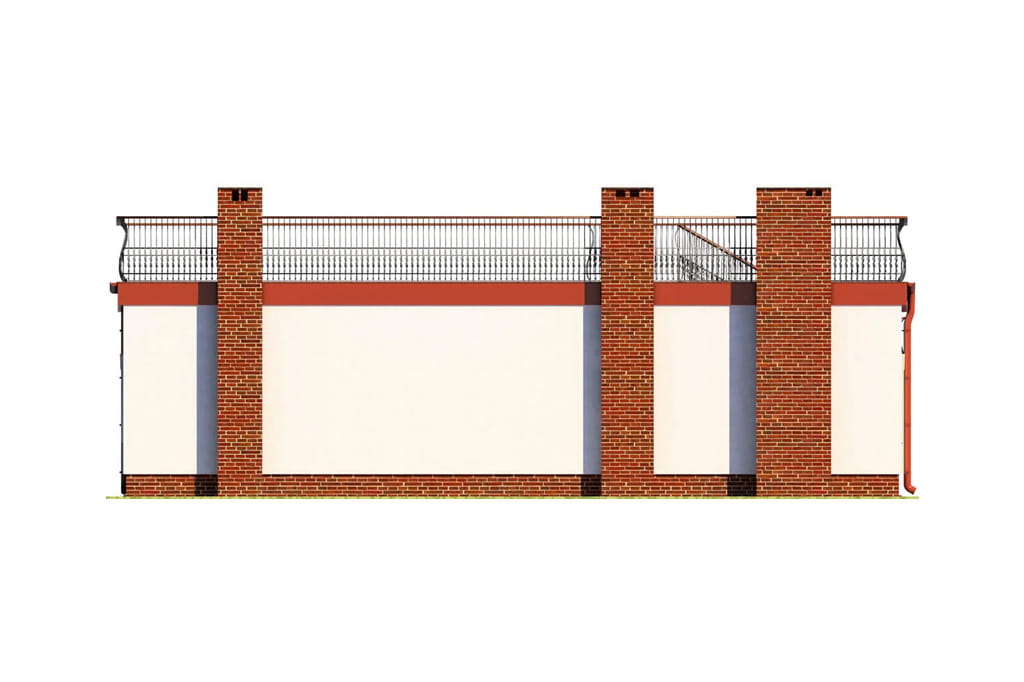

Elewacja ogrodowa

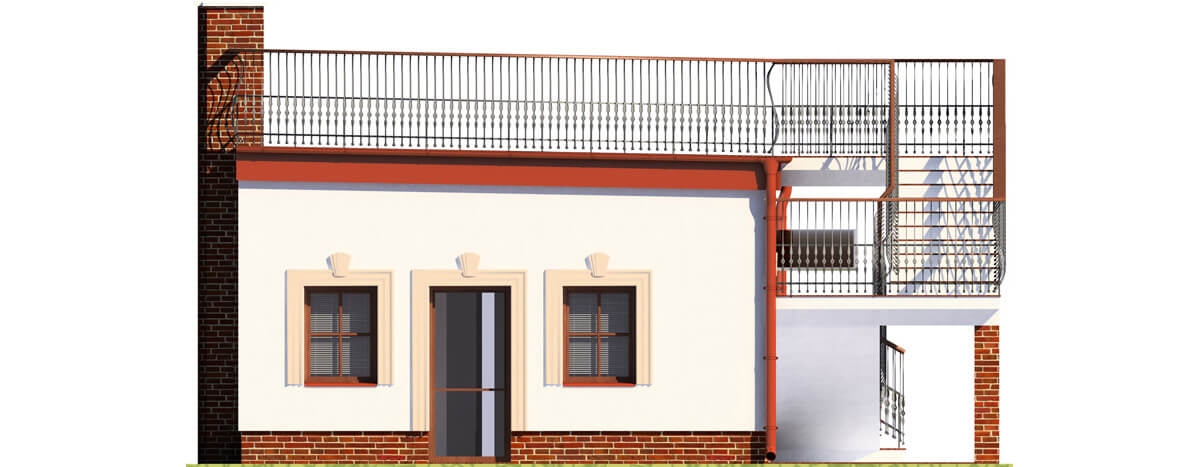

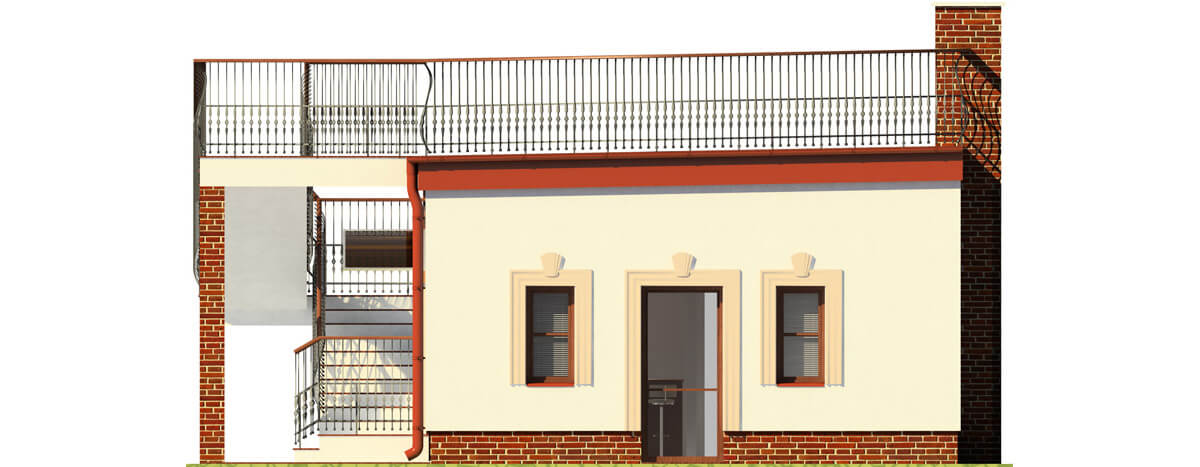

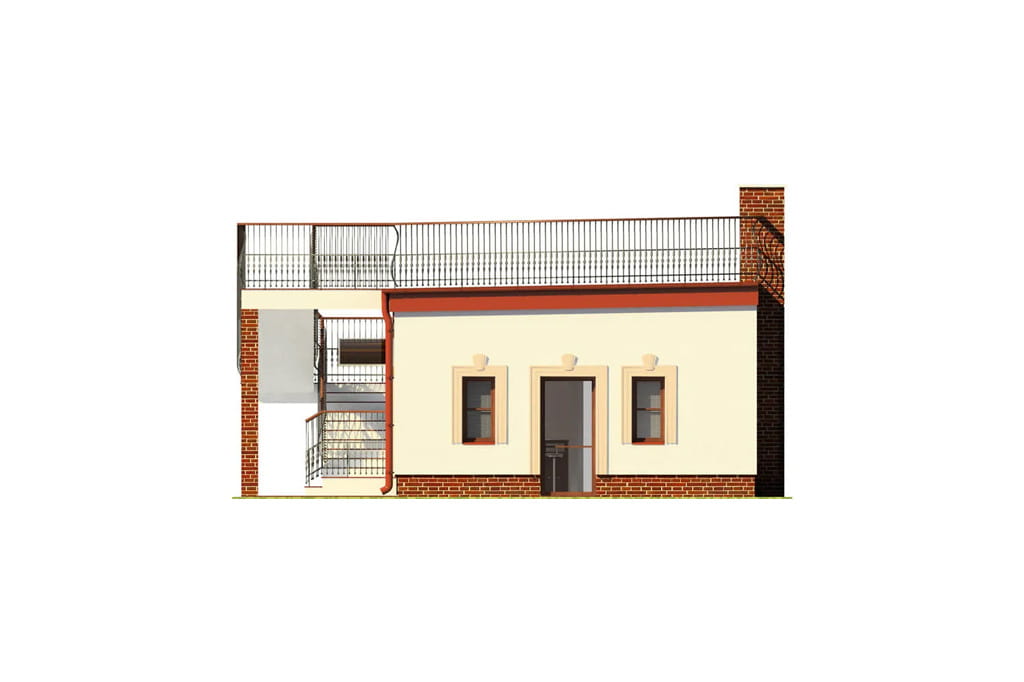

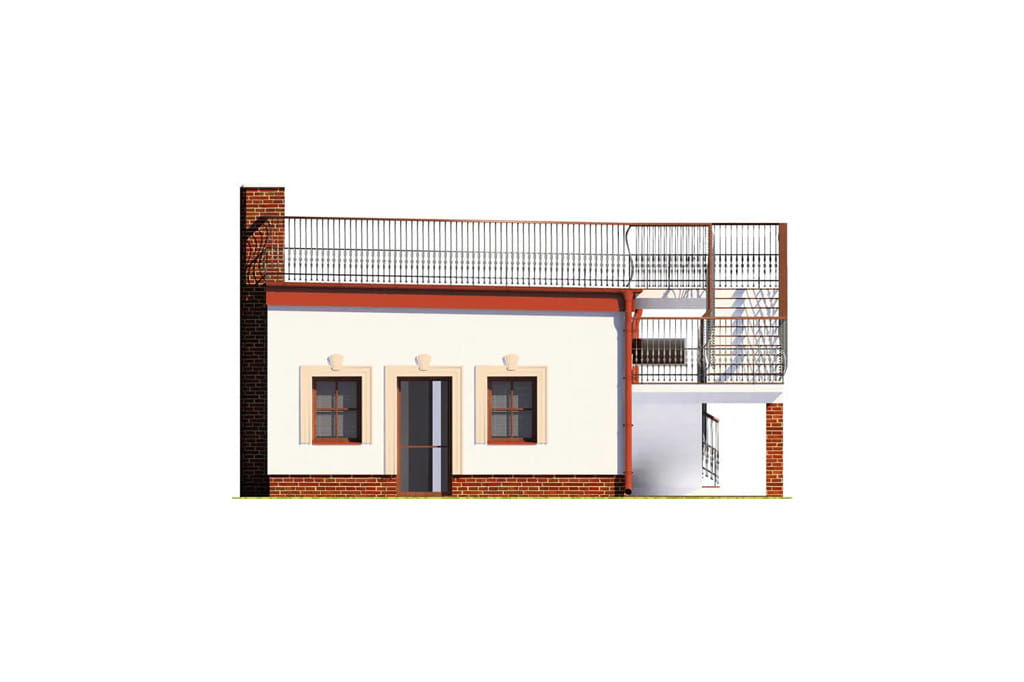

Elewacja boczna

Informacje podstawowe

Technologia: tradycyjna

Ściany zewnętrzne: beton komórkowy 30 cm, termoizolacja 10 cm, tynk zewnętrzny.

Strop: żelbetowy

Kąt nachylenia stropodachu: 2%

Program: sala konsumpcyjna, bar, kuchnia, zmywalnia, toalety, pomieszczenie socjalne, magazyn.

Posiadamy również inną wydłużoną wersję tego projektu z dachem dwuspadowym K-22B

Koszty budowy sprawdź >>

Architekt: Ewa Ferfecka-Homola, Marek Lizak

Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.

Zawartość projektu sprawdź szczegóły >>

Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:

projekt architektoniczny budowlany
projekt konstrukcyjny budowlany
projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, cwu)
projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
zestawienie materiałów budowlanych
zgoda na zmiany w projekcie

Zdjęcia z realizacji zobacz wszystkie >>

Ogólne kategorie, do których należy ten projekt

Powierzchnia użytkowa (m²) 70 - 100
Powierzchnia zabudowy (m²) 100 - 120
Kąt nachylenia dachu (°) 0 - 5
Szerokość działki/krótszy bok (m) 14 - 16
Wysokość budynku (m) 3 - 5

Podstawowe parametry projektu

Powierzchnia użytkowa (m²) 71.30
Powierzchnia zabudowy (m²) 106.40
Szerokość budynku/krótszy bok (m) 6.98
Długość budynku/dłuższy bok (m) 14
Wysokość budynku (m) 3.06
Szerokość działki/krótszy bok (m) 14.23
Kąt nachylenia dachu (°) 0,9
Rodzaj dachu płaski
Piwnica bez podpiwniczenia
Garaż bez garażu

Uzupełniające parametry projektu

Rodzaj technologii* tradycyjna
Strop w budynku* żelbetowy
Kubatura (m³) 344.90
Liczba kondygnacji 1
Wentylacja* grawitacyjna
Liczba pomieszczeń 11

Dodatkowe parametry projektu

Winda w budynku nie
Przystosowany dla osób niepełnosprawnych tak
Garaż podziemny nie
Pomieszczenie socjalne tak

* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
