Restauracja, Dom weselny
Kod: LK-19
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Projekt na zamówienie dostępny w terminie ustalonym z biurem skontaktuj się >> |
 |
Parametry projektu zobacz >> |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |

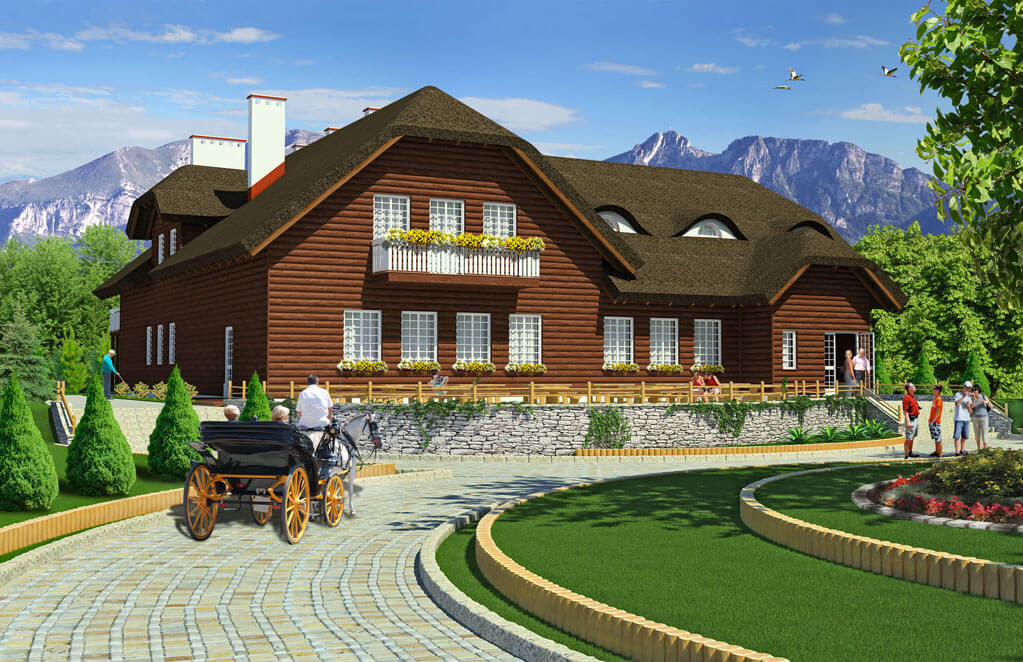

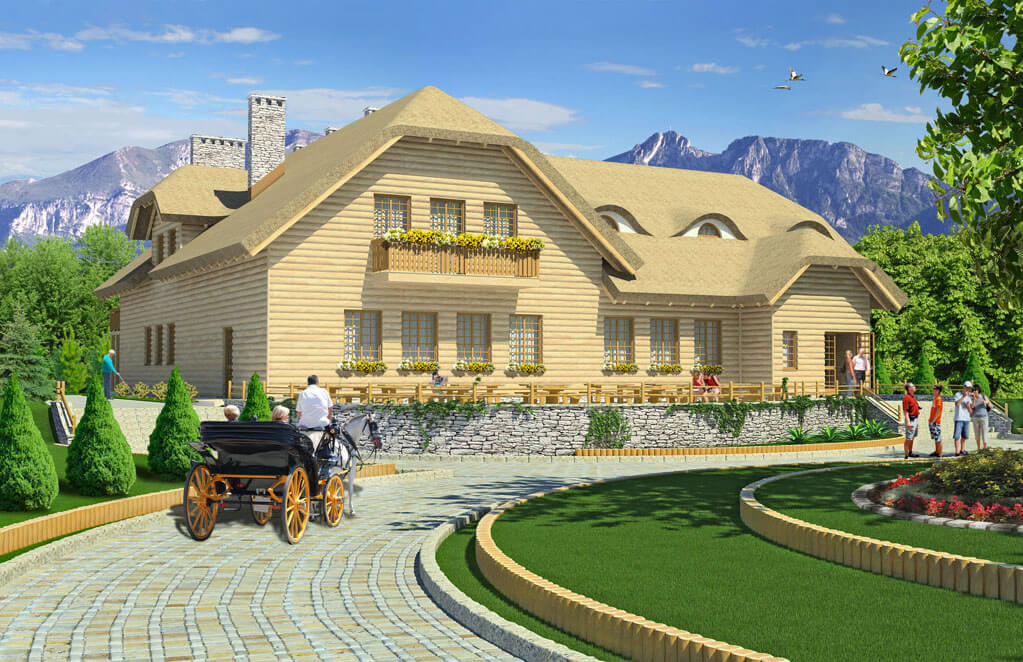

Prezentacja projektu
Opis projektu
LK-19. Projekt restauracji, projekt domu weselnego, projekt karczmy, projekt baru, projekt zajazdu, projekt budynku konferencyjnego, projekt pensjonatu, projekt hotelu, projekt motelu, projekt budynku noclegowego,

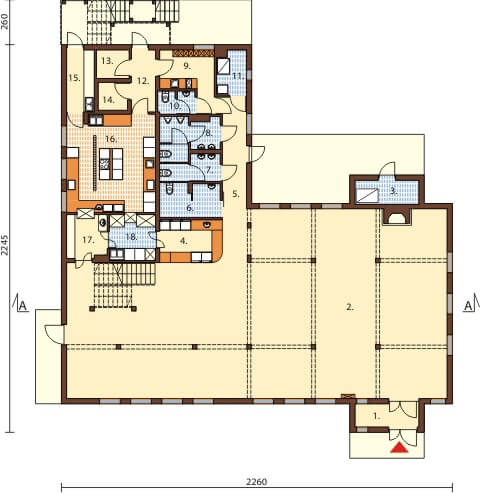

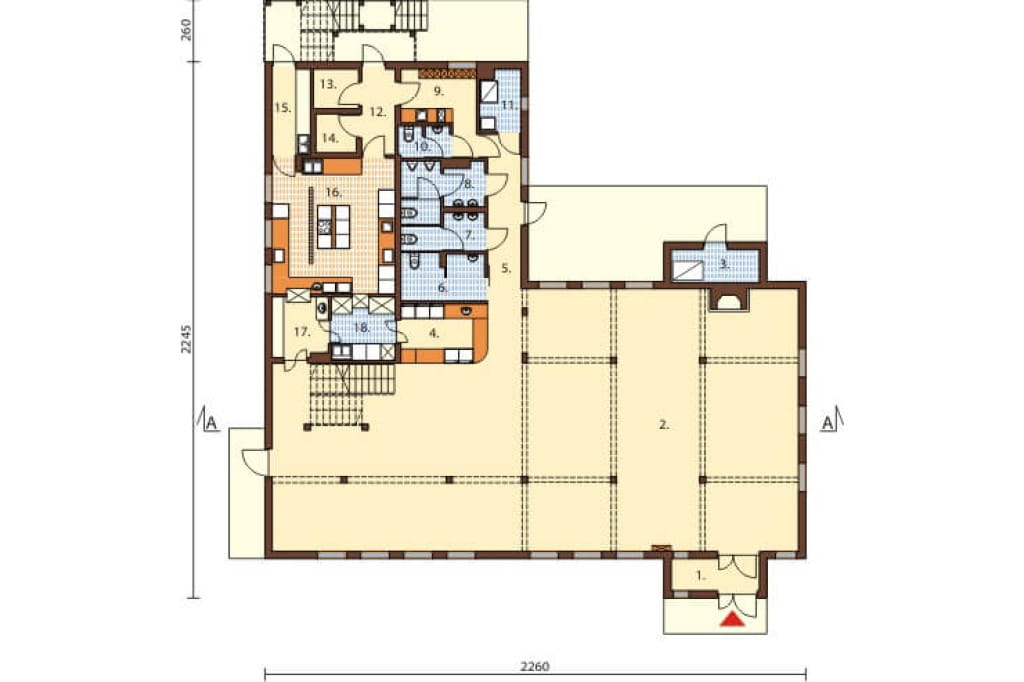

Rzut parteru
1. Wiatrołap 5,0 m2
2. Sala konsumpcyjna + komunikacja 206 m2
3. Pomieszczenie gospodarcze 5,0 m2
4. Bar 8,8 m2
5. Korytarz 9,9 m2
6. WC dla osób niepełnosprawnych, WC damski + przedsionek 6,7 m2
7. WC damski + przedsionek 4,6 m2
8. WC męski + przedsionek 5,6 m2
9. Pomieszczenie socjalne 8,6 m2
10. WC dla personelu + przedsionek 2,8 m2
11. Kotłownia c.w.u. 4,5 m2
12. Korytarz 5,0 m2
13. Magazyn 3,1 m2
14. Chłodnia 2,8 m2
15. Obróbka warzyw + wyparzalnia jaj 5,8 m2
16. Kuchnia 29,2 m2
17. Rozdzielnia kelnerska 5,8 m2
18. Zmywalnia 7,1 m2
Przestrzeń parteru tworzy duża sala konsumpcyjna z barem oraz zaplecze umożliwiające jej pracę. Sala została dodatkowo otwarta ku górze co czyni ją pomieszczeniem bardzo przestronnym i świetnie doświetlonym. Strefa zaplecza składa się z kuchni, toalet dla gości i pracowników, magazynów i innych pomieszczeń technicznych. Prowadzi do niej osobne wejście zaplanowane z tyłu obiektu, co dobrze wpływa na aspekt wizualny reprezentacyjnej strefy wejściowej.

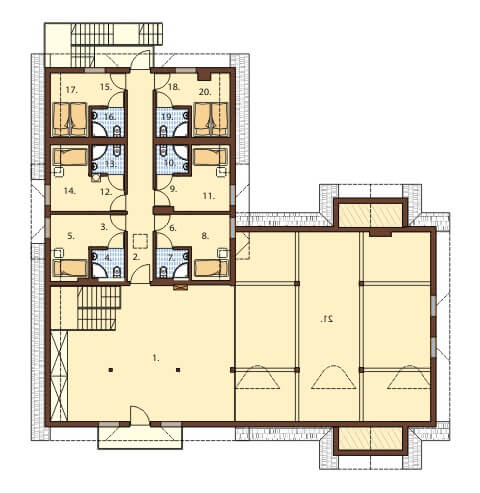

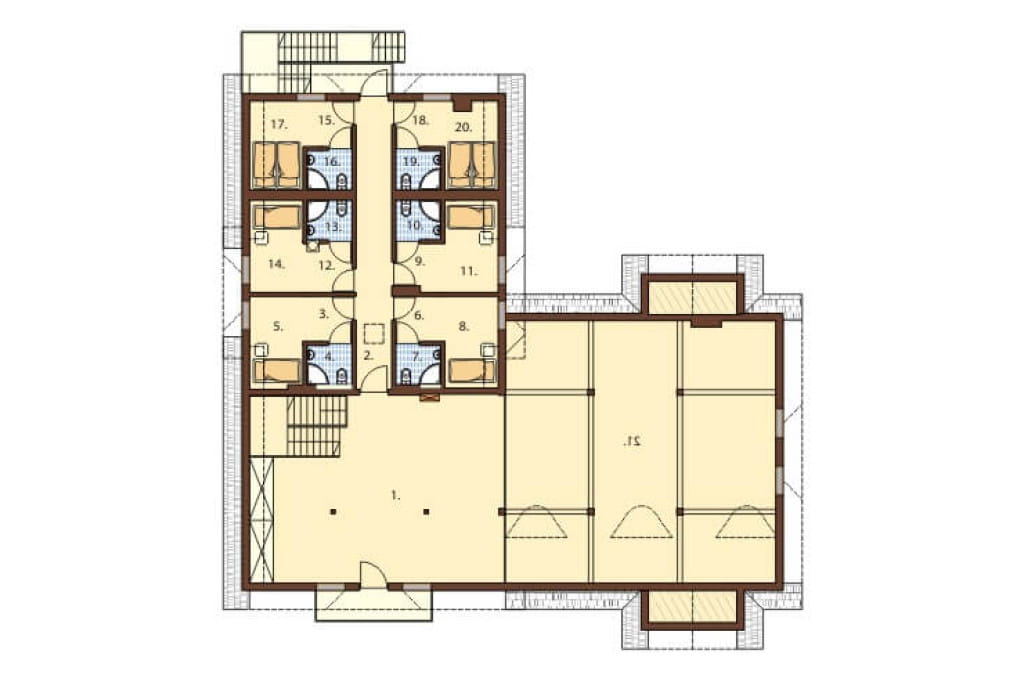

Rzut piętra / antresoli
1. Antresola + 1/2 komunikacji 75,1 m2
2. Korytarz 18,1 m2
3. Hall 2,5 m2
4. Łazienka 3,4 m2
5. Pokój 8,8 m2
6. Hall 2,5 m2
7. Łazienka 3,3 m2
8. Pokój 9,0 m2
9. Hall 2,4 m2
10. Łazienka 3,1 m2
11. Pokój 9,3 m2
12. Hall 2,6 m2
13. Łazienka 3,1 m2
14. Pokój 9,3 m2
15. Hall 2,5 m2
16. Łazienka 3,1 m2
17. Pokój 7,6 m2
18. Hall 2,5 m2
19. Łazienka 3,1 m2
20. Pokój 7,6 m2
21. Pustka nad salą konsumpcyjną
Część poddasza nie została zagospodarowana poprzez stworzenie otwarcia sali konsumpcyjnej na parterze ku górze. Udało się tu jednak umieścić antresolę oraz sześć pokoi z prywatnymi łazienkami, które idealnie nadają się pod wynajem. Do strefy tej prowadzą dwa węzły komunikacyjne - jeden znajdujący się we wnętrzu, drugi zaś na zewnątrz.

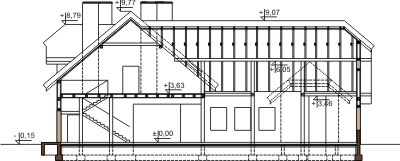

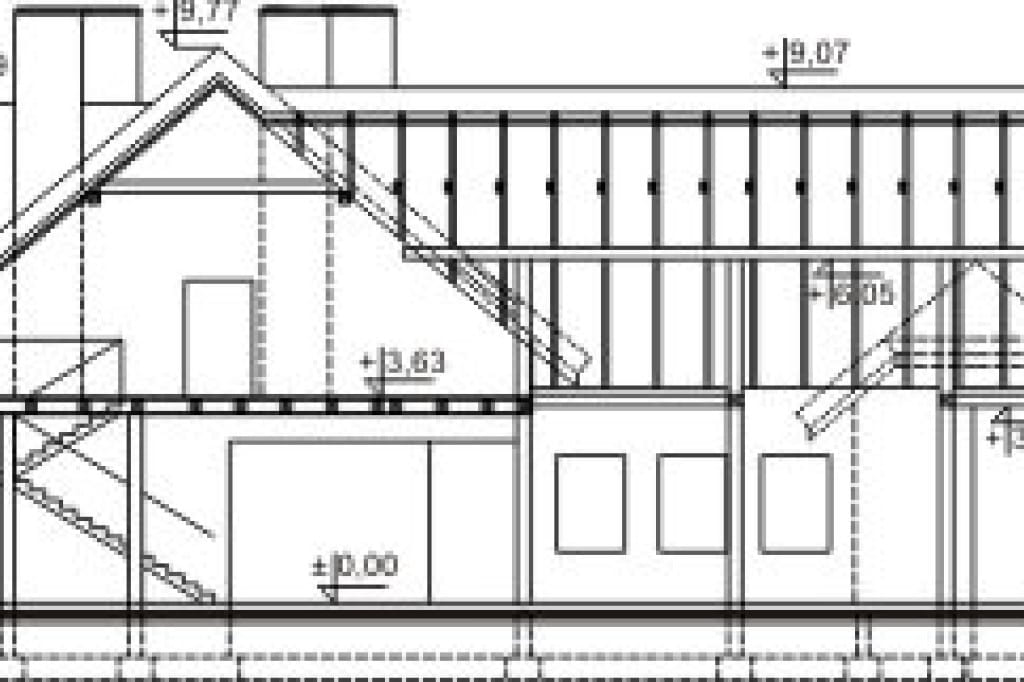

Przekrój

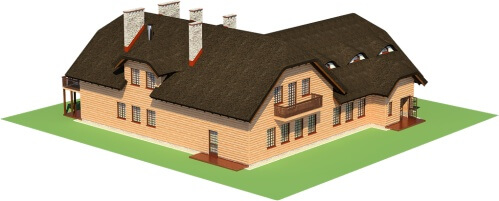

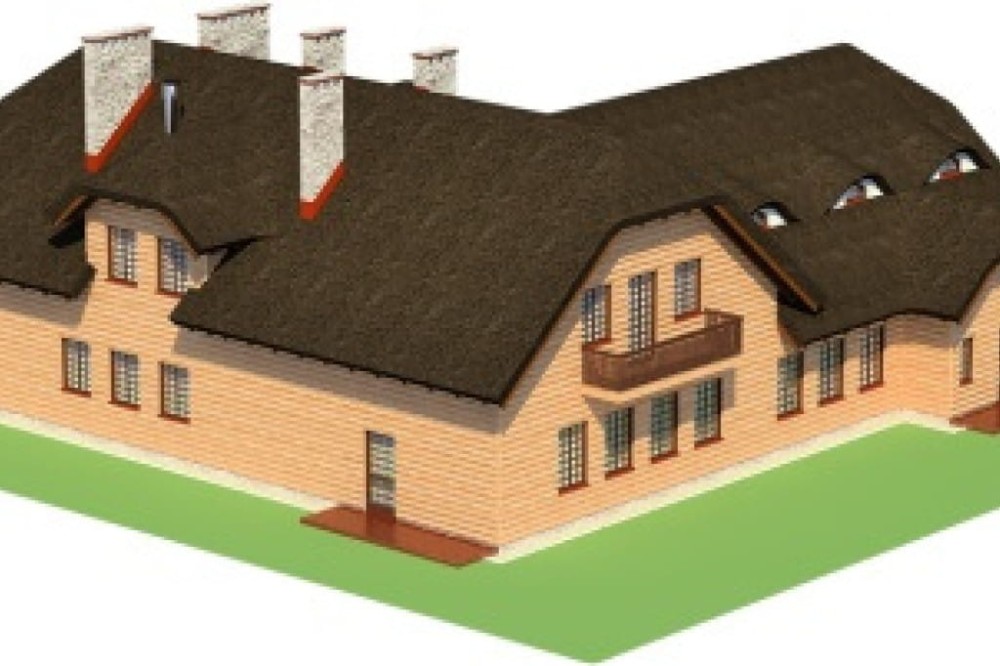

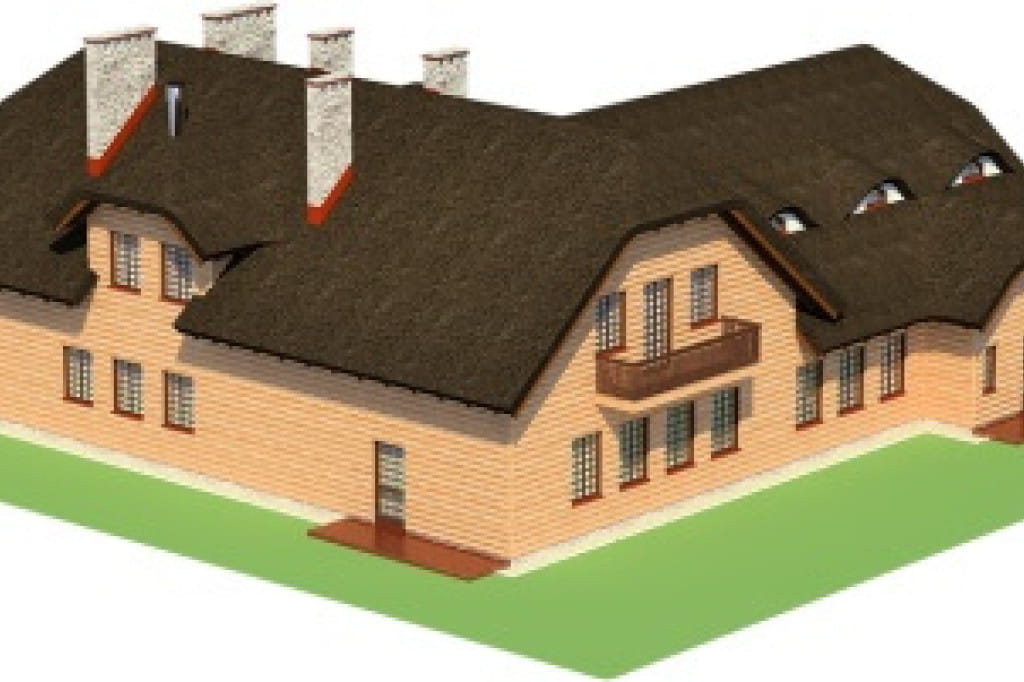

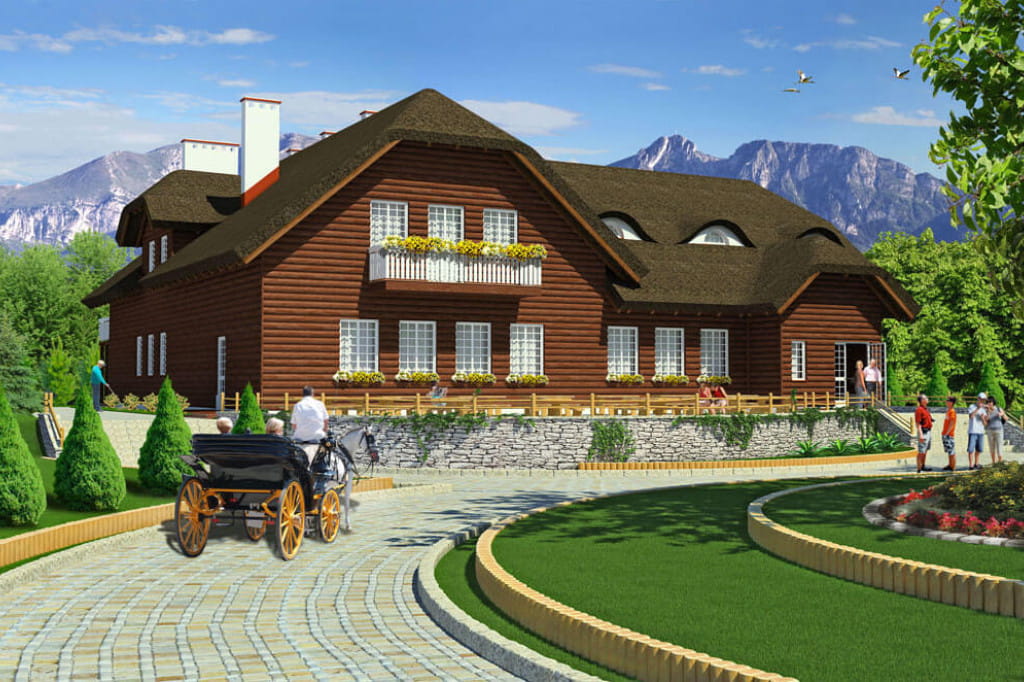

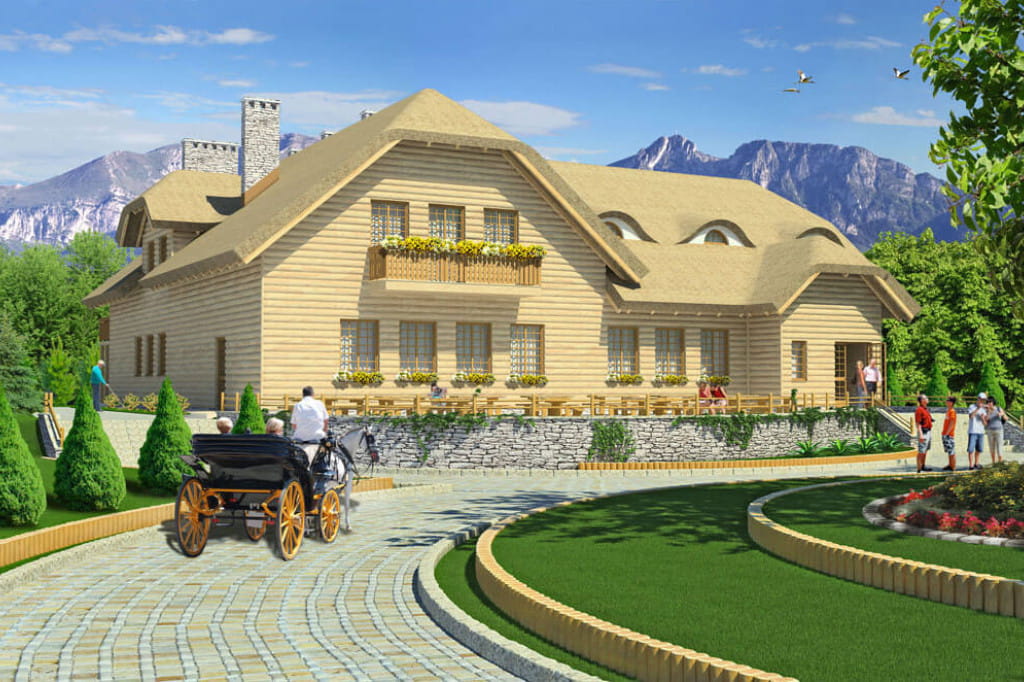

Model 3D
Forma obiektu została zaplanowana na kształcie przypominającym literę L, dzięki czemu budynek wybije się na tle innych założeń o prostej bryle. Budynek jest również dzięki temu mniej typowy i umożliwia organizację atrakcyjnej strefy ogrodowej z tyłu założenia. Obiekt posiada także pewne cechy budownictwa nowoczesnego np. opływowe lukarny umiejscowione w połaci dachu, która doskonale nawiązuje do podhalańskiego stylu.

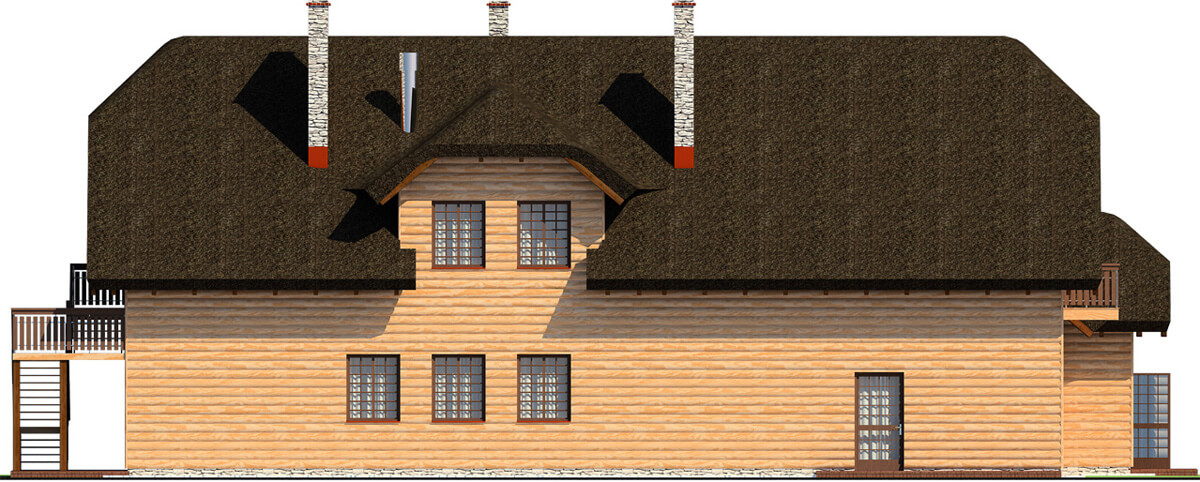

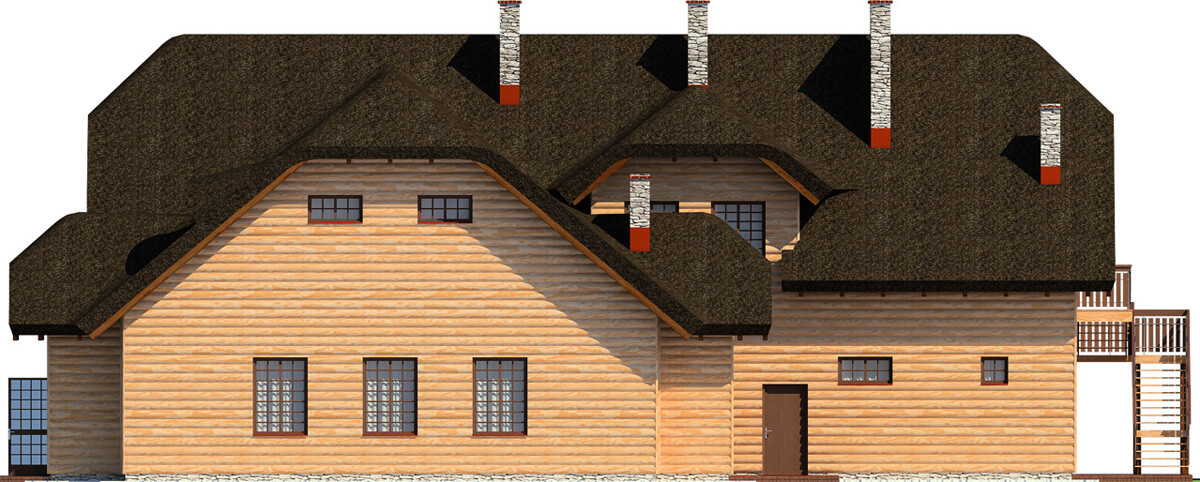

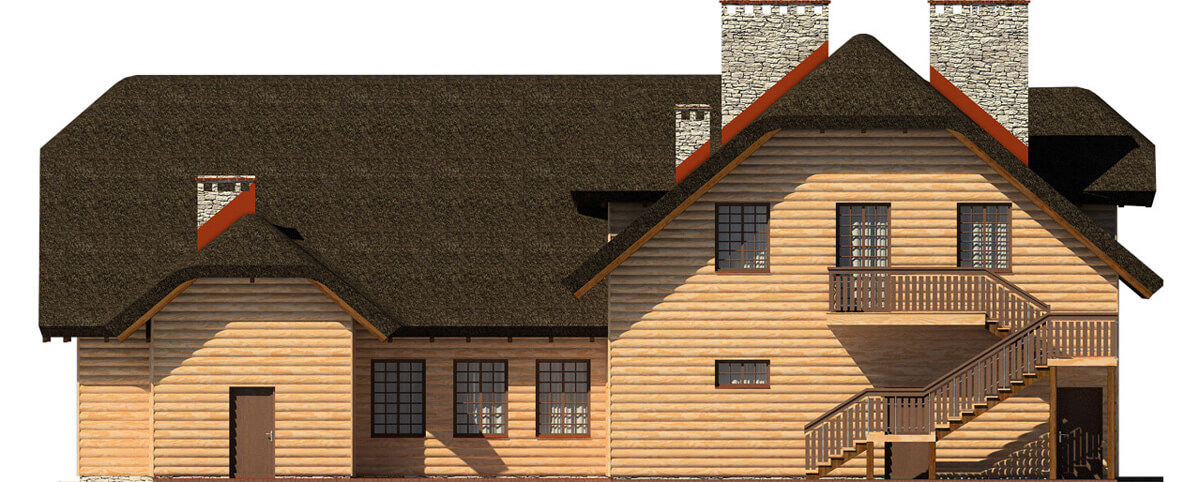

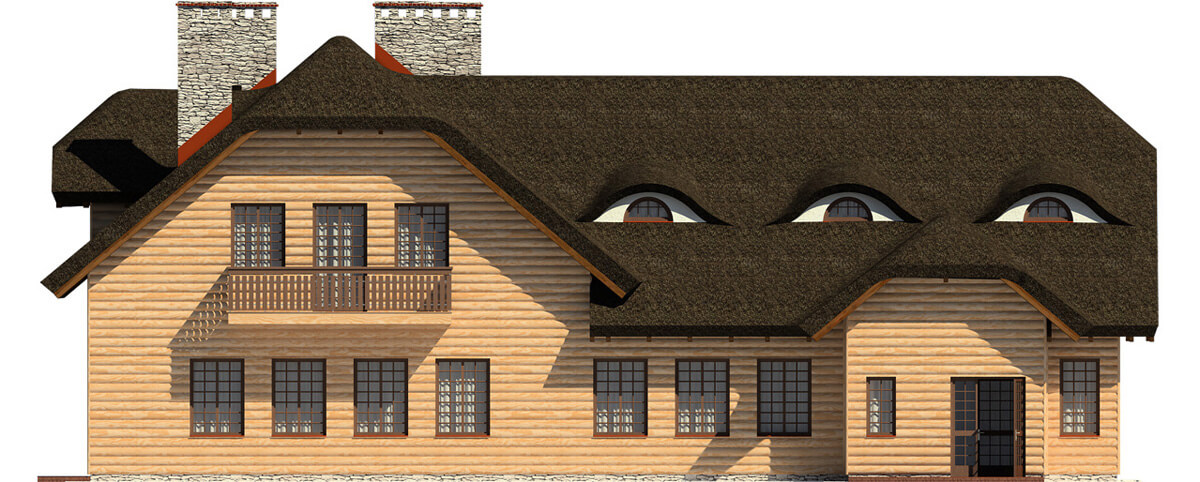

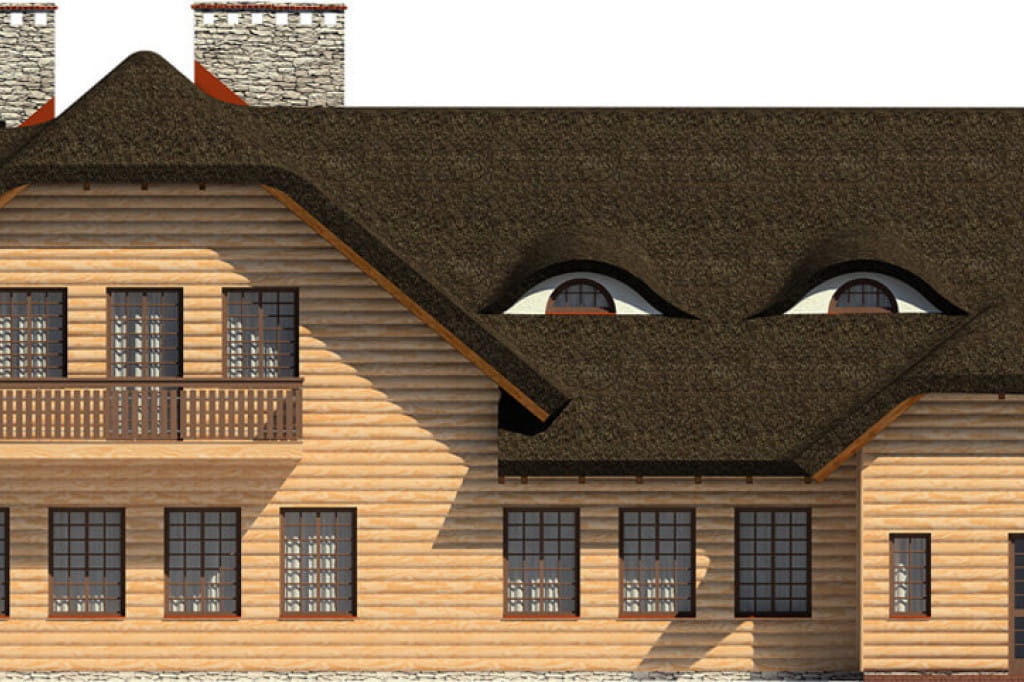

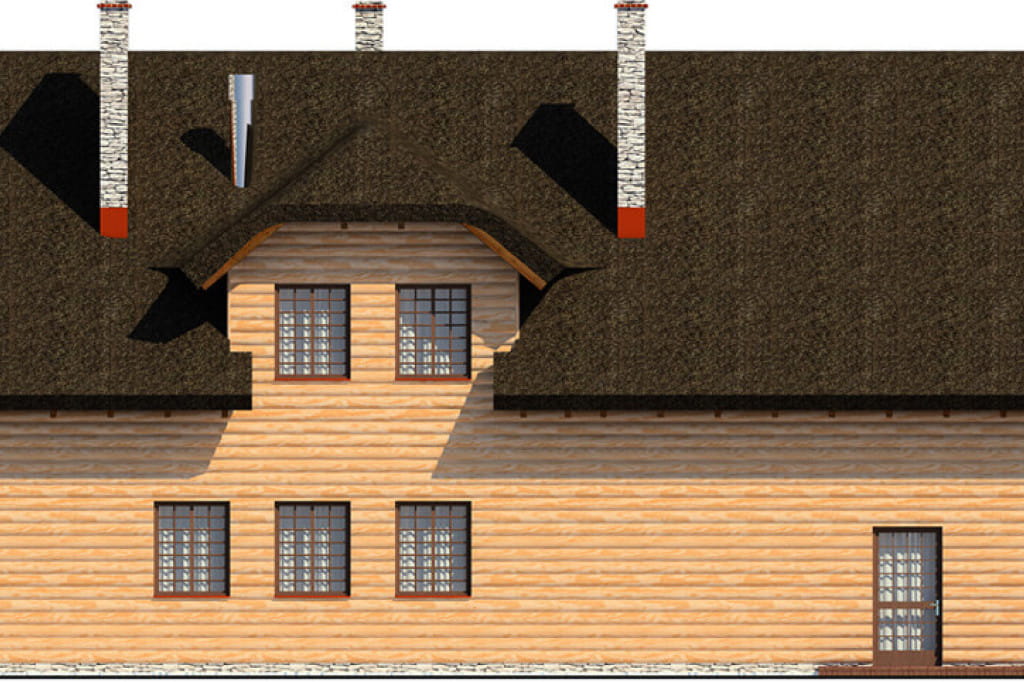

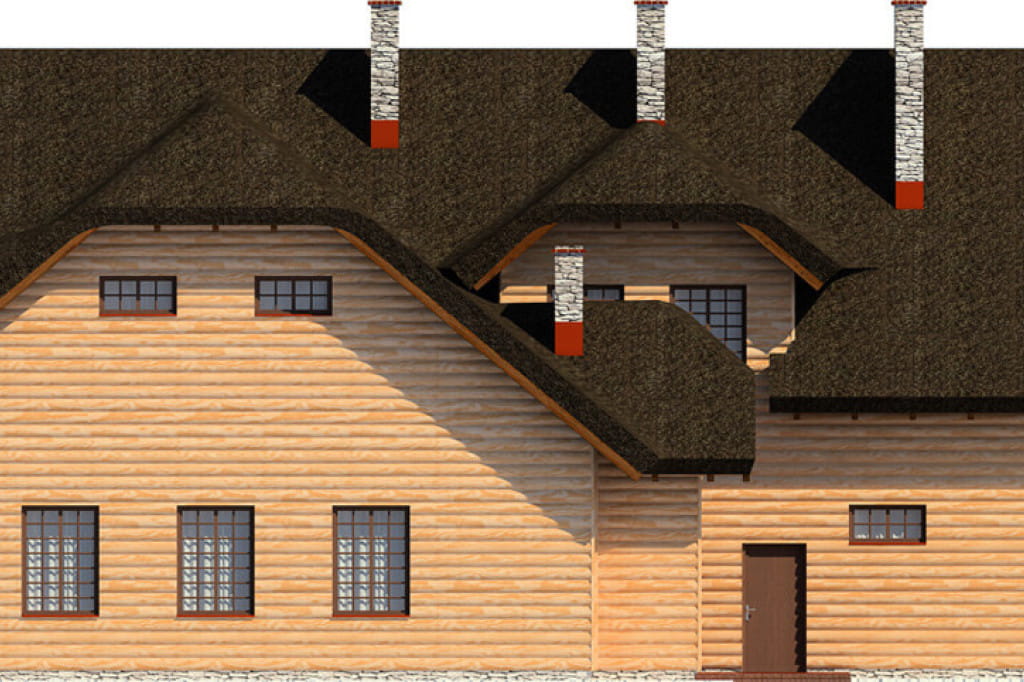

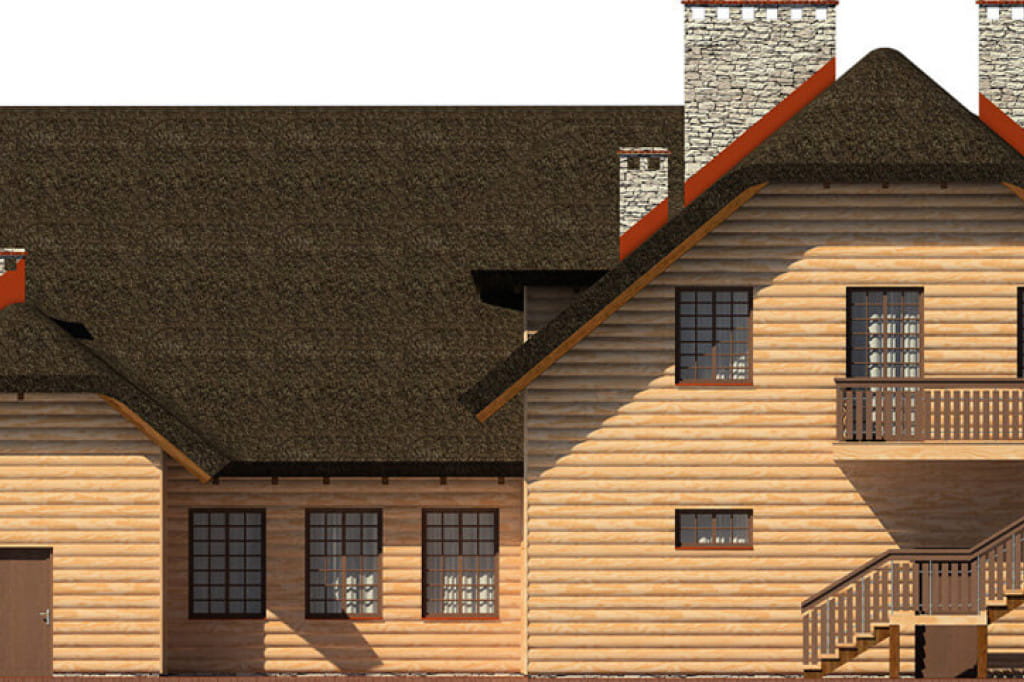

Elewacje
Informacje podstawowe
Projekt budynku gastronomicznego z zapleczem noclegowym, pełniący funkcję domu weselnego LK-19, parterowy z częściowym poddaszem użytkowym, niepodpiwniczony. Technologia: ściany zewnętrzne - płyta GKF 2x1,25 cm lub okładzina drewniana, belki drewniane 10x20 cm, wełna mineralna 20 cm, płyta OSB 1,8 cm, okładzina drewniana imitująca bal 3,2 cm. Stropy: drewniane. Kąt nachylenia dachu: 40°.
Ogrzewanie: parter - piec gazowy nadmuchowy, pokoje - grzejniki elektryczne
Program: sala konsumpcyjna na 80 miejsc, kuchnia, zaplecze kuchenne, zaplecze sanitarne, zaplecze socjalne, zaplecze magazynowe, kotłownia, antresola na 20 miejsc, 6 pokoi z łazienkami.
ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna nawiewno - wywiewna kuchni, hydranty przeciw pożarowe wewnętrzne, technologia kotłowni gazowej, technologia kotłowni c.w.u)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłączniki prądu, oświetlenie, oświetlenie ewakuacyjne)
- opinie rzeczoznawców: BHP, Sanepid, P.poż. dotyczące rozwiązań zastosowanych wewnątrz budynku
- przedmiar robót budowlanych (w cenie projektu)
- zestawienie materiałów budowlanych
- zgoda na zmiany w projekcie
Zobacz ten projekt w lustrzanym odbiciu
Zdjęcia obiektu można znaleźć TUTAJ
ZAPYTAJ O PROJEKT !
(012) 410 49 71
(012) 410 49 72
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk,
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia mieszkalna (m²) 300 - 500
- Powierzchnia użytkowa (m²) 500 - 1000
- Powierzchnia zabudowy (m²) 300 - 500
- Kąt nachylenia dachu (°) 35 - 40
- Szerokość działki/krótszy bok (m) 30 - 40
- Wysokość budynku (m) 10 - 12
Podstawowe parametry projektu
- Powierzchnia mieszkalna (m²) 499.30
- Powierzchnia użytkowa (m²) 504.30
- Powierzchnia zabudowy (m²) 377.60
- Szerokość budynku/krótszy bok (m) 22.45
- Długość budynku/dłuższy bok (m) 22.6
- Wysokość budynku (m) 10.02
- Szerokość działki/krótszy bok (m) 30.60
- Kąt nachylenia dachu (°) 40°
- Rodzaj dachu dwuspadowy
- Piwnica bez podpiwniczenia
- Garaż bez garażu
- Poddasze poddasze użytkowe
Uzupełniające parametry projektu
- Rodzaj technologii* szkieletowa / drewniana
- Układ dachu kalenicowy
- Kubatura (m³) 2642.90
- Styl podhalański
- Liczba kondygnacji 2
- Rodzaj ogrzewania gazowe
- Liczba pomieszczeń 28
- Liczba łazienek (bez WC) 6 - 10
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Projekty domów można również przeglądać analizując zestawienia rzutów parterów kliknij tutaj >>
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
