Dom opieki dla osób starszych
Kod: LK-16
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Projekt na zamówienie dostępny w terminie ustalonym z biurem skontaktuj się >> |
 |
Parametry projektu zobacz >> |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |
Prezentacja projektu
Opis projektu
LK-16. Projekt domu opieki, projekt domu spokojnej starości, projekt pensjonatu, projekt hotelu, projekt motelu, projekt zajazdu, projekt budynku apartamentowego, projekt sanatorium, projekt budynku noclegowego, projekt restauracji, projekt budynku odnowy biologicznej, projekt kompleksu SPA,

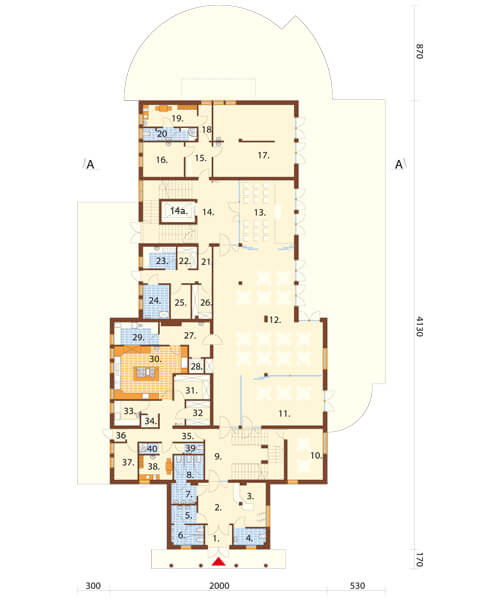

Rzut parteru
1. Wiatrołap 4,6 m2
2. Hall 14,5 m2
3. Szatnia + recepcja10,1 m2
4. WC dla osób niepełnosprawnych 4,6 m2
5. Przedsionek 4,0 m2
6. WC męski 5,5 m2
7. Przedsionek 4,4 m2
8. WC damski 6,2 m2
9. 1/2 klatki schodowej 25,8 m2
10. Palarnia 15,5 m2
11. Pokój dzienny TV 33,9 m2
12. Stołówka 113,4 m2
13. Kaplica 29,6 m2
14. 1/2klatki schodowej 36,4 m2
14a. Winda
15. Poczekalnia 7,8 m2
16. Gabinet lekarski 12,1 m2
17. Pomieszczenie do terapii i rehabilitacji 49,0 m2
18. Korytarz 4,1 m2
19. Pomieszczenie socjalne 10,1 m2
20. WC + natrysk 5,8 m2
21. Korytarz 10,6 m2
22. Magazyn pościeli brudnej 3,7 m2
23. Pralnia podręczna 6,2 m2
24. Kotłownia 7,7 m2
25. Magazyn podręczny 5,8 m2
26. Magazyn pościeli czystej 5,7 m2
27. Rozdzielnia kelnerska 11,2 m2
28. Winda 1,8 m2
29. Zmywalnia 8,5 m2
30. Kuchnia 29,7 m2
31. Magazyn 7,5 m2
32. Chłodnia + magazyn 5,1 m2
33. Obieralnia warzyw 5,4 m2
34. Pomieszczenie do wyparzania jaj 1,4 m2
35. Korytarz 14,1 m2
36. Wiatrołap 1,3 m2
37. Magazyn podręczny 7,4 m2
38. Pomieszczenie socjalne 9,5 m2
39. WC 1,8 m2
40. Natrysk 1,7 m2
Na parterze zaprojektowaliśmy bardzo bogaty program pomieszczeń. Największym pomieszczeniem na parterze jest stołówka na 52 osoby, do której przylega kaplica i pokój TV. Do przygotowania posiłków posłuży kuchnia z zapleczem. Dla pracowników jest przewidziane pomieszczenie socjalne, oraz magazynowe. W utrzymaniu czystości w pokojach pomorze pralnia. Wysoki standard opieki zapewnia gabinet lekarski i pomieszczenie do rehabilitacji.

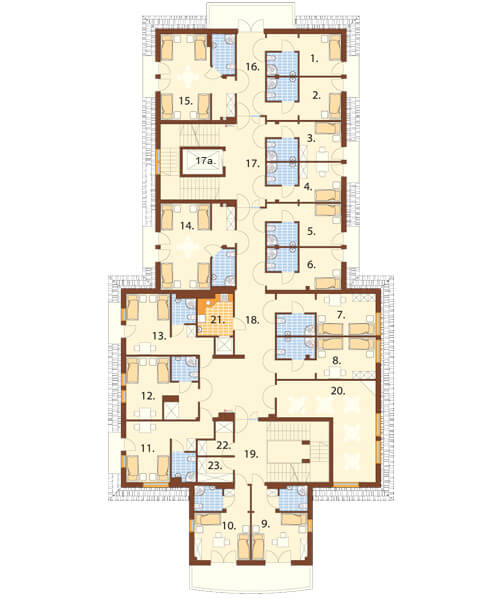

Rzut pierwszego piętra
1. Pokój hotelowy z łazienką 17,9 m2
2. Pokój hotelowy z łazienką 18,2 m2
3. Pokój hotelowy z łazienką 16,7 m2
4. Pokój hotelowy z łazienką 16,7 m2
5. Pokój hotelowy z łazienką 18,2 m2
6. Pokój hotelowy z łazienką 17,9 m2
7. Pokój hotelowy z łazienką 23,8 m2
8. Pokój hotelowy z łazienką 23,8 m2
9. Pokój hotelowy z łazienką 23,6 m2
10. Pokój hotelowy z łazienką 23,6 m2
11. Pokój hotelowy z łazienką 26,1 m2
12. Pokój hotelowy z łazienką 24,9 m2
13. Pokój hotelowy z łazienką 25,8 m2
14. Pokój hotelowy z łazienką 36,3 m2
15. Pokój hotelowy z łazienką 36,8 m2
16. Korytarz 13,8 m2
17. Klatka schodowa 39,7 m2
17a. Winda
18. Korytarz 55,1 m2
19. Klatka schodowa 20,0 m2
20. Kuchnia pomocnicza + winda 10,4 m2
21. Magazyn na środki czystości 5,2 m2
22. Magazyn podręczny na pościel 5,3 m2
Na pierwszym piętrze zaprojektowaliśmy piętnaście pokoi z łazienkami, dwa magazyny na pościel, oraz pomocniczą kuchnię.

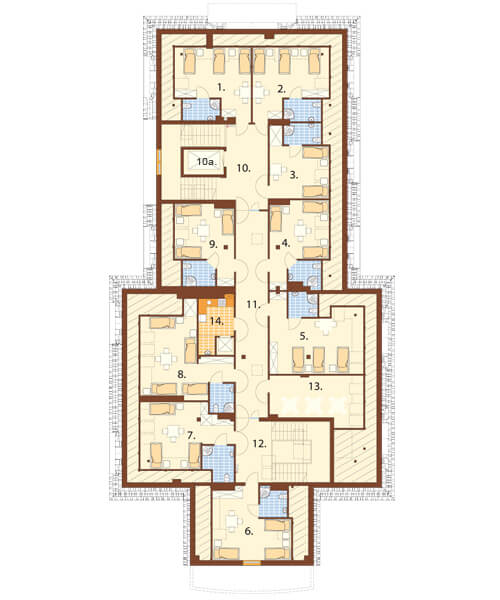

Rzut piętra / antresoli
1. Pokój hotelowy z łazienką 23,0 m2
2. Pokój hotelowy z łazienką 23,4 m2
3. Pokój hotelowy z łazienką 20,7 m2
4. Pokój hotelowy z łazienką 23,5 m2
5. Pokój hotelowy z łazienką 34,0 m2
6. Pokój hotelowy z łazienką 26,7 m2
7. Pokój hotelowy z łazienką 26,4 m2
8. Pokój hotelowy z łazienką 33,3 m2
9. Pokój hotelowy z łazienką 22,7 m2
10. Klatka schodowa 39,4 m2
10a. Winda
11. Korytarz 39,5 m2
12. Klatka schodowa 23,6 m2
13. Pokój dzienny 21,6 m2
14. Kuchnia pomocnicza + winda 12,2 m2
Na poddaszu jest dziewięć pokoi z łazienkami, jeden pokój dzienny dla pensjonariuszy i gości oraz kuchnia pomocnicza.

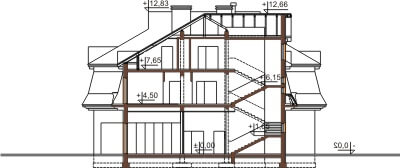

Przekrój
Model 3D
Bryła budynku jest ciekawa. Powstała na bazie wydłużonego prostopadłościanu z dwoma symetrycznie rozmieszczonymi wysunięciami w elewacjach bocznych. Trzy kondygnacje sprawiają że projekt ma naprawdę dużą powierzchnię użytkową do zagospodarowania. Z zewnątrz wzrok będzie przykuwał elegancki front, który warto oświetlić po zakończeniu budowy by wydobyć klasyczną elegancję założenia. W elewacjach bocznych uwagę przykuwają szeregi lukarn, które zapewniają odpowiednie doświetlenie pokoi na pierwszym piętrze. Projekt do realizacji potrzebuje działki o szerokości min. 33.70 m.

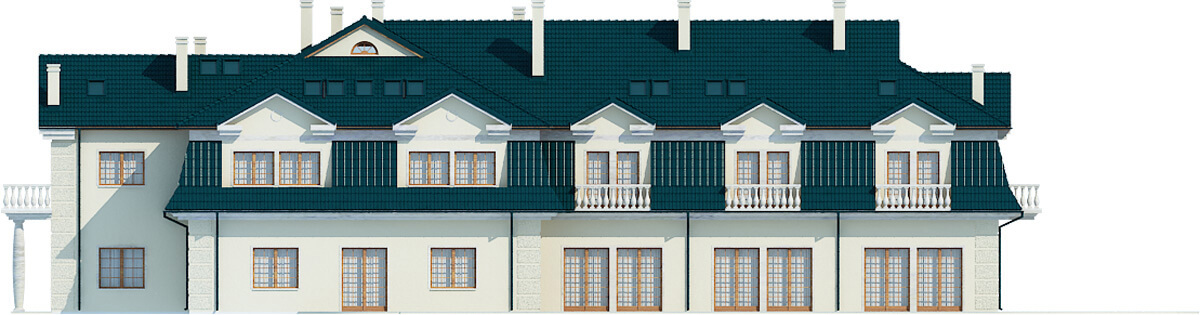

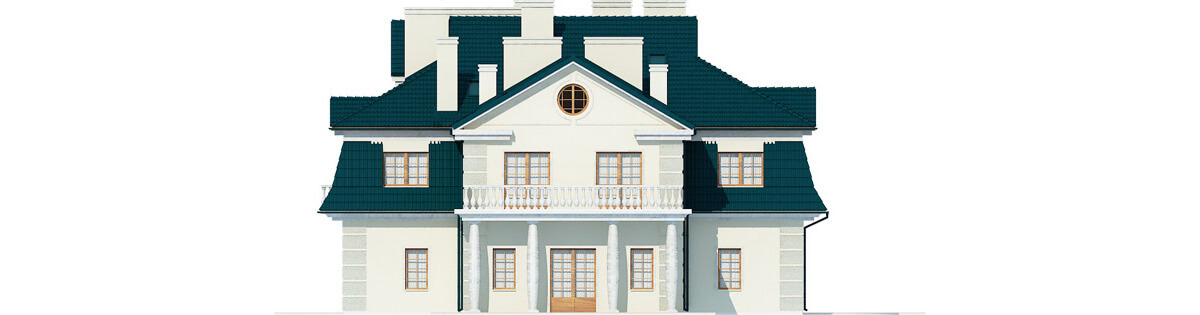

Elewacje
Informacje podstawowe
Projekt budynku hotelowego, sanatoryjnego pełniący funkcję domu spokojnej starości LK-16, piętrowy z poddaszem użytkowym, bez podpiwniczenia. Technologia tradycyjna: ściany zewnętrzne - pustak ceramiczny 29 cm, wełna mineralna 10 cm, tynk zewnętrzny. Stropy: żelbetowe. Kąt nachylenia dachu: 30°, 60°. Część gastronomiczna: 52 miejsca konsumpcyjne. Część hotelowo - sanatoryjna: 54 miejsca noclegowe.
Ogrzewanie: kotłownia gazowa
Program: 24 pokoje hotelowo - sanatoryjne z łazienkami, stołówka, kuchnia, zaplecze kuchenne, zaplecze sanitarne, zaplecze socjalne, zaplecze magazynowe, kapliczka, palarnia, kotłownia, gabinet lekarski, pomieszczenie do rehabilitacji.
ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan,gaz, c.w.u., wentylacja mechaniczna nawiewno - wywiewna kuchni, wentylacja mechaniczna nawiewno - wywiewna stołówki, kaplicy sali telewizyjnej, wentylacja mechaniczna wywiewna palarni, hydranty p.poż., projekt kotłowni)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- opinie rzeczoznawców: BHP, Sanepid, P.poż. dotyczące rozwiązań zastosowanych wewnątrz budynku
- kosztorys inwestorski budowlany z pełnym przedmiarem robót
- zgoda na zmiany w projekcie
Zobacz ten projekt w lustrzanym odbiciu
ZAPYTAJ O PROJEKT !
(012) 410 49 71
(012) 410 49 72
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk,
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia mieszkalna (m²) 1000 - 2000
- Powierzchnia użytkowa (m²) 1000 - 2000
- Powierzchnia zabudowy (m²) 500 - 1000
- Kąt nachylenia dachu (°) 25 - 30
- Szerokość działki/krótszy bok (m) 30 - 40
- Wysokość budynku (m) 12 - 15
Podstawowe parametry projektu
- Powierzchnia mieszkalna (m²) 1402.80
- Powierzchnia użytkowa (m²) 1410.50
- Powierzchnia zabudowy (m²) 657.00
- Szerokość budynku/krótszy bok (m) 20
- Długość budynku/dłuższy bok (m) 41
- Wysokość budynku (m) 12.85
- Szerokość działki/krótszy bok (m) 33.70
- Kąt nachylenia dachu (°) 30°, 60°
- Rodzaj dachu dwuspadowy
- Piwnica bez podpiwniczenia
- Garaż bez garażu
- Poddasze poddasze użytkowe
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Układ dachu kalenicowy
- Kubatura (m³) 6898.40
- Styl modernistyczny
- Liczba kondygnacji 3
- Rodzaj ogrzewania gazowe
- Liczba pomieszczeń 58
- Liczba łazienek (bez WC) 21 - 30
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
