Dom opieki dla osób starszych
Kod: K-16
 |
Projekt na zamówienie dostępny w terminie ustalonym z biurem skontaktuj się >> |
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Parametry projektu zobacz >> |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Odbicie lustrzane projektu zobacz >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |
Prezentacja projektu
Opis projektu
Powierzchnia użytkowa: 1410,50 m2. Projekt domu opieki dla osób starszych K-16, piętrowy z poddaszem użytkowym, bez podpiwniczenia.
Budynek wyróżnia się na tle innych ciekawie ukształtowaną połacią dachu, przypominającym nowoczesną wersję tradycyjnego dachu mansardowego z licznymi lukarnami. Dzięki temu obiekt jest ciekawszy i atrakcyjniejszy w odbiorze wizualnym. Należy do budynków reprezentacyjnych, doskonale wybijających się na tle otoczenia.

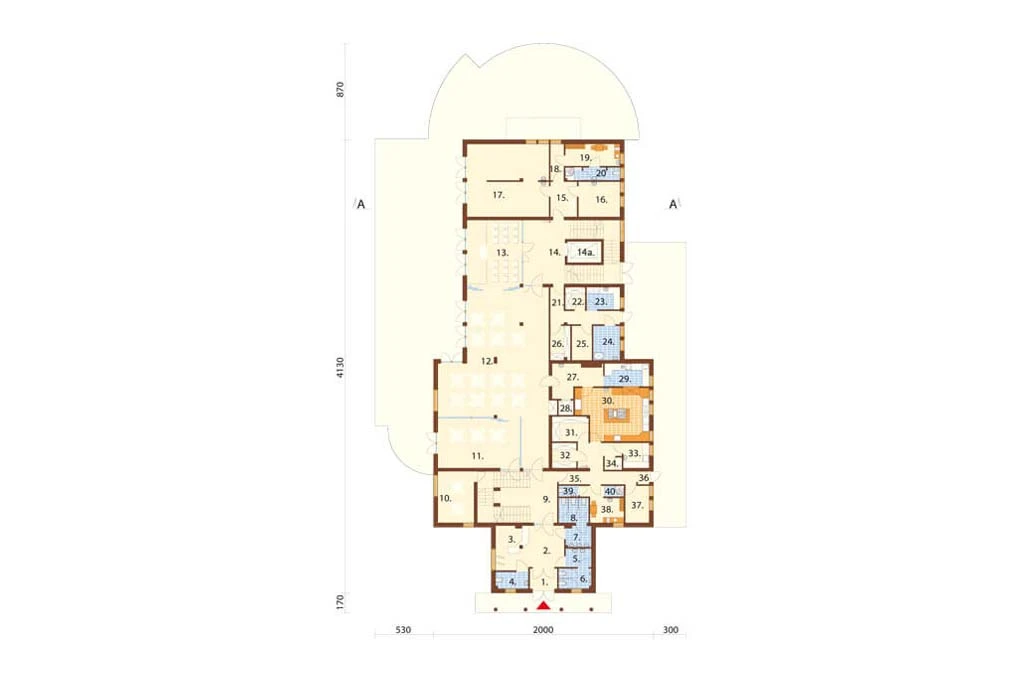

Rzut parteru
1. Wiatrołap 4,6 m2
2. Hall 14,5 m2
3. Szatnia + recepcja10,1 m2
4. WC dla osób niepełnosprawnych 4,6 m2
5. Przedsionek 4,0 m2
6. WC męski 5,5 m2
7. Przedsionek 4,4 m2
8. WC damski 6,2 m2
9. 1/2 klatki schodowej 25,8 m2
10. Palarnia 15,5 m2
11. Pokój dzienny TV 33,9 m2
12. Stołówka 113,4 m2
13. Kaplica 29,6 m2
14. 1/2 klatki schodowej 36,4 m2
14a. Winda
15. Poczekalnia 7,8 m2
16. Gabinet lekarski 12,1 m2
17. Pom. do terapii i rehabilitacji 49,0 m2
18. Korytarz 4,1 m2
19. Pomieszczenie socjalne 10,1 m2
20. WC + natrysk 5,8 m2
21. Korytarz 10,6 m2
22. Magazyn pościeli brudnej 3,7 m2
23. Pralnia podręczna 6,2 m2
24. Kotłownia 7,7 m2
25. Magazyn podręczny 5,8 m2
26. Magazyn pościeli czystej 5,7 m2
27. Rozdzielnia kelnerska 11,2 m2
28. Winda 1,8 m2
29. Zmywalnia 8,5 m2
30. Kuchnia 29,7 m2
31. Magazyn 7,5 m2
32. Chłodnia + magazyn 5,1 m2
33. Obieralnia warzyw 5,4 m2
34. Pomieszczenie do wyparzania jaj 1,4 m2
35. Korytarz 14,1 m2
36. Wiatrołap 1,3 m2
37. Magazyn podręczny 7,4 m2
38. Pomieszczenie socjalne 9,5 m2
39. WC 1,8 m2
40. Natrysk 1,7 m2
Na parterze wydzielono między innymi dużą salę restauracyjną i pokój dzienny. W razie organizacji w budynku domu spokojnej starości, można również umieścić tu kaplicę, pokój do rehabilitacji oraz inne pomieszczenia wspomagające pracę całego ośrodka - zarówno magazyny, jak i zaplecze kuchenne.

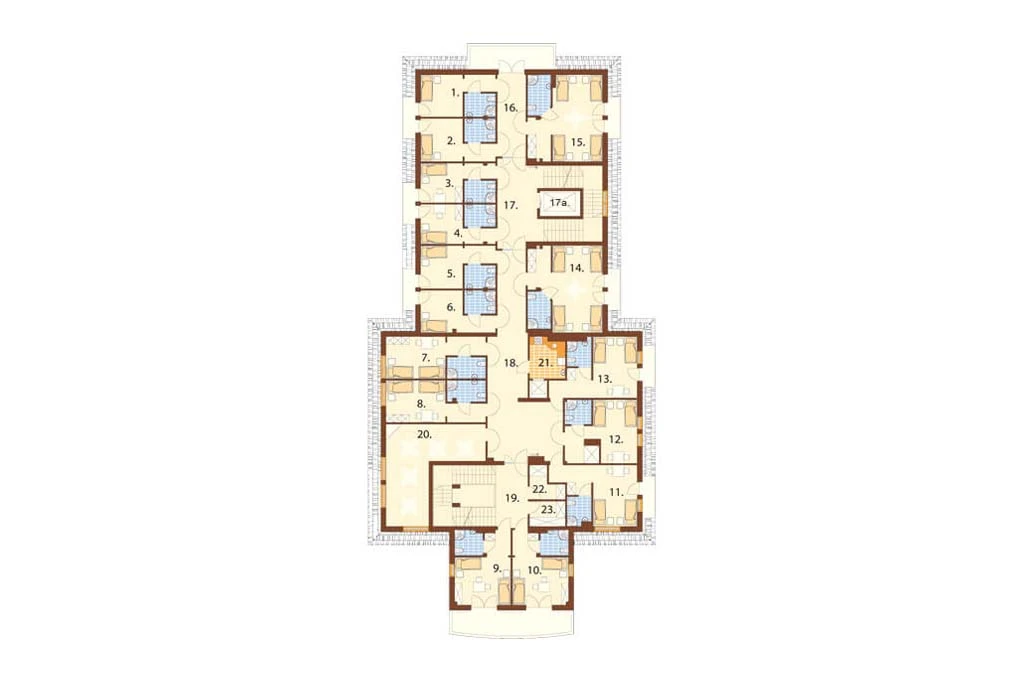

Rzut pierwszego piętra
1. Pokój hotelowy z łazienką 17,9 m2
2. Pokój hotelowy z łazienką 18,2 m2
3. Pokój hotelowy z łazienką 16,7 m2
4. Pokój hotelowy z łazienką 16,7 m2
5. Pokój hotelowy z łazienką 18,2 m2
6. Pokój hotelowy z łazienką 17,9 m2
7. Pokój hotelowy z łazienką 23,8 m2
8. Pokój hotelowy z łazienką 23,8 m2
9. Pokój hotelowy z łazienką 23,6 m2
10. Pokój hotelowy z łazienką 23,6 m2
11. Pokój hotelowy z łazienką 26,1 m2
12. Pokój hotelowy z łazienką 24,9 m2
13. Pokój hotelowy z łazienką 25,8 m2
14. Pokój hotelowy z łazienką 36,3 m2
15. Pokój hotelowy z łazienką 36,8 m2
16. Korytarz 13,8 m2
17. Klatka schodowa 39,7 m2
17a. Winda
18. Korytarz 55,1 m2
19. Klatka schodowa 20,0 m2
20. Stołówka pomocnicza 38,1 m2
21. Kuchnia pomocnicza + winda 10,4 m2
22. Magazyn na środki czystości 5,2 m2
23. Magazyn podręczny na pościel 5,3 m2
Pierwsze piętro tworzą pokoje jedno, dwu i czteroosobowe z prywatnymi łazienkami. Zaplanowano tu również magazyn na środki czystości i na pościel oraz stołówkę pomocniczą.

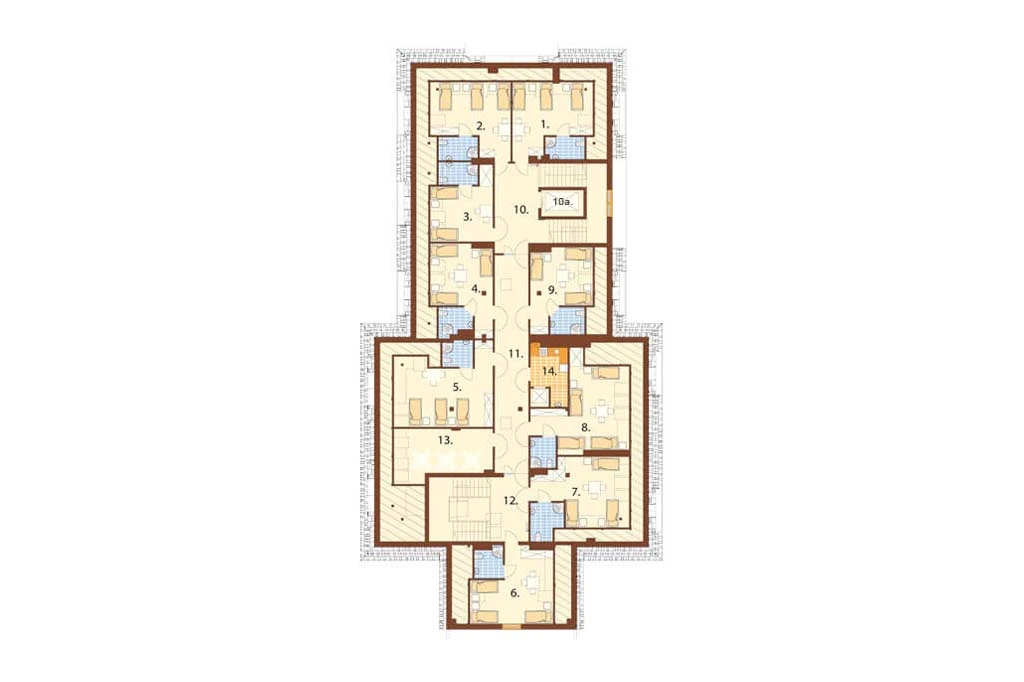

Rzut poddasza
1. Pokój hotelowy z łazienką 23,0 m2
2. Pokój hotelowy z łazienką 23,4 m2
3. Pokój hotelowy z łazienką 20,7 m2
4. Pokój hotelowy z łazienką 23,5 m2
5. Pokój hotelowy z łazienką 34,0 m2
6. Pokój hotelowy z łazienką 26,7 m2
7. Pokój hotelowy z łazienką 26,4 m2
8. Pokój hotelowy z łazienką 33,3 m2
9. Pokój hotelowy z łazienką 22,7 m2
10. Klatka schodowa 39,4 m2
10a. Winda
11. Korytarz 39,5 m2
12. Klatka schodowa 23,6 m2
13. Pokój dzienny 21,6 m2
14. Kuchnia pomocnicza + winda 12,2 m2
Na poddaszu zaplanowano kolejne pokoje dwu i trzyosobowe z łazienkami. Przestrzeń ta została doświetlona poprzez świetliki w połaci dachu. Na tym poziomie znajduje się również pokój dzienny ogólnodostępny i kuchnia pomocnicza.

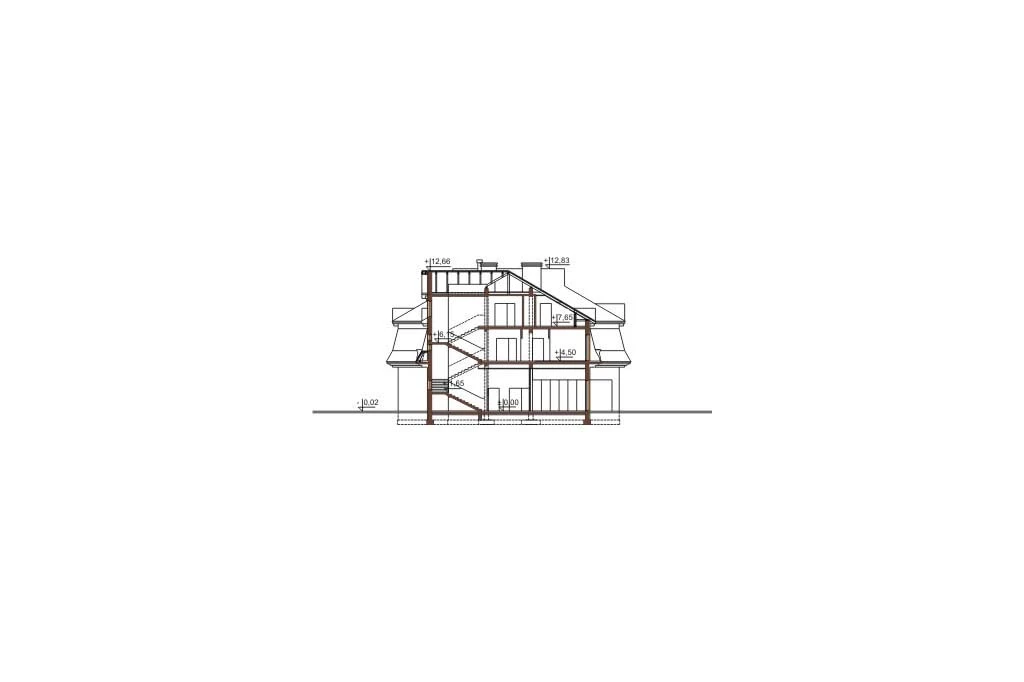

Przekrój
Budynek posiada bardzo ciekawy wygląd, dzięki zaplanowaniu stosunkowo prostej bryły przykrytej bardzo reprezentacyjnym dachem. Duża powierzchnia użytkowa pozwoli na bardzo dobrą organizację strefy wewnętrznej.

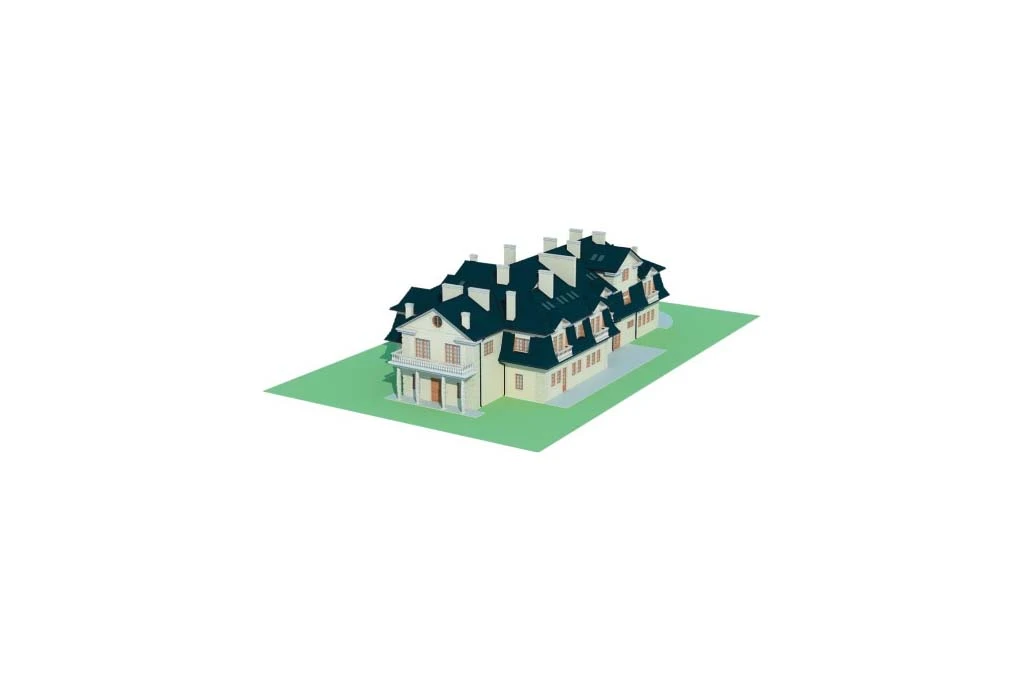

Model
Bryła budynku nie została zaplanowana na skomplikowanym kształcie, dzięki czemu realizacja nie będzie należała do skomplikowanych. Forma została przekryta dachem mansardowym, dzięki czemu udało się wydzielić zarówno pierwsze piętro, jak i poddasze. Umieszczenie licznych lukarn dodatkowo wzbogaciło przestrzeń i umożliwiło stworzenie przyjemnych balkonów.

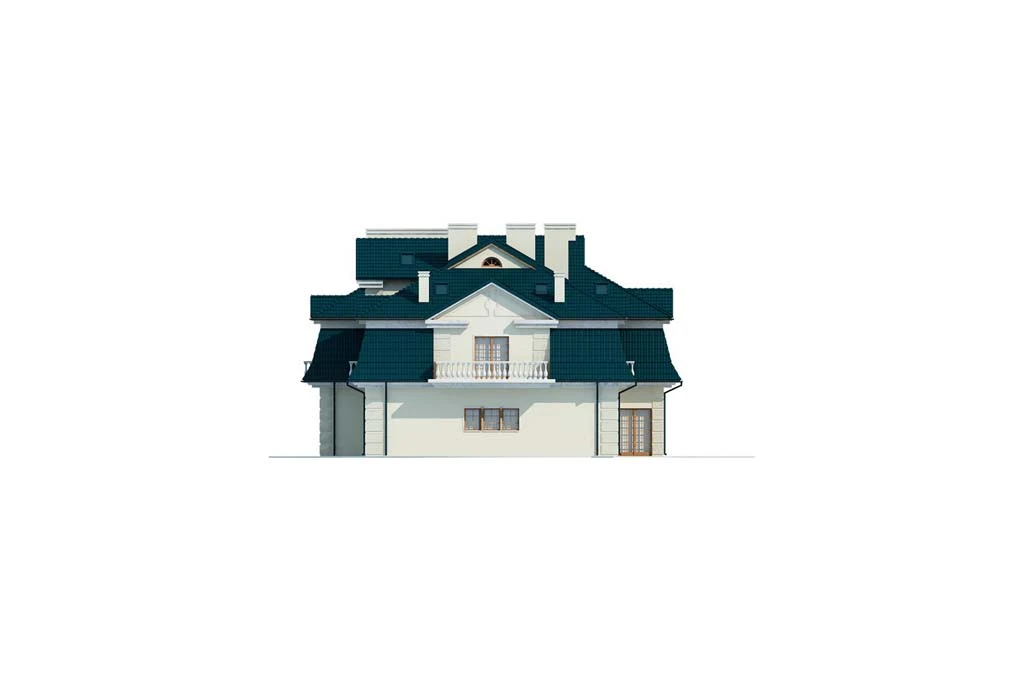

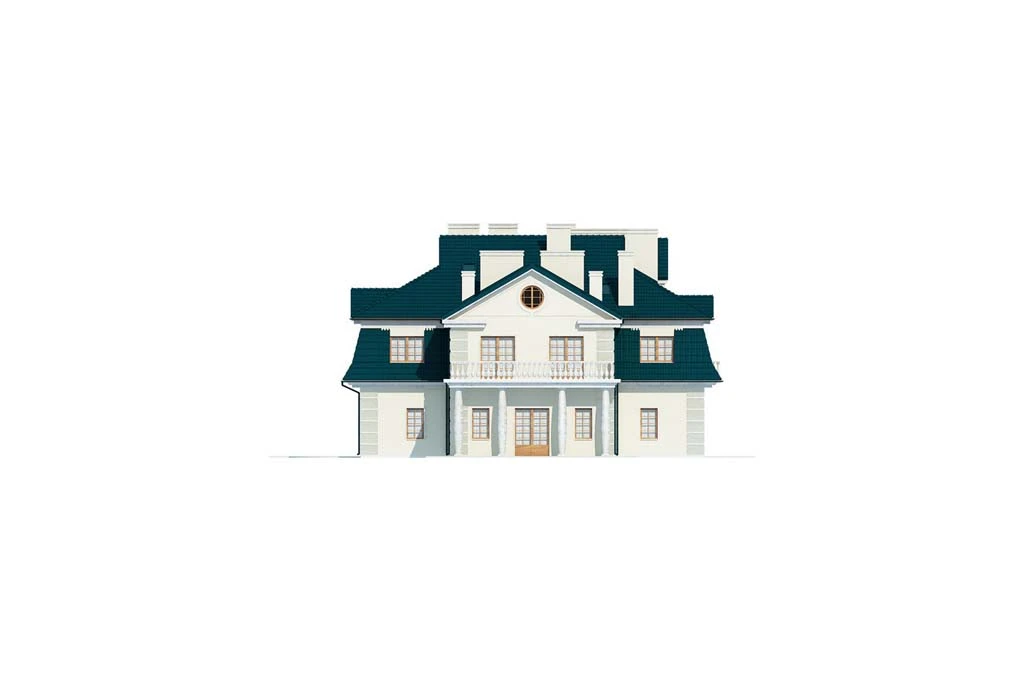

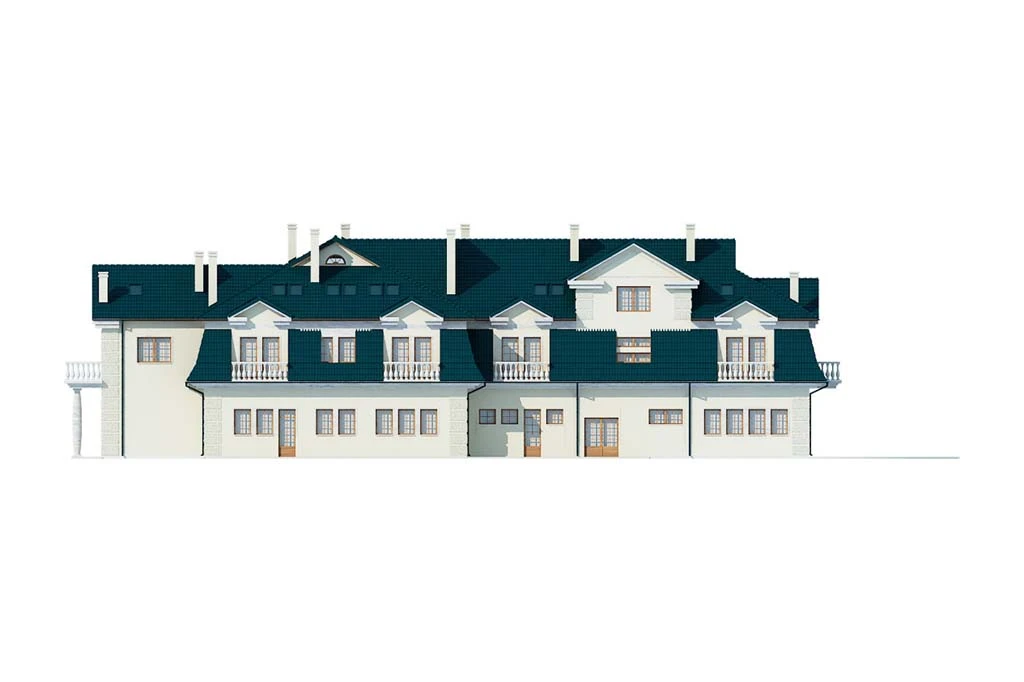

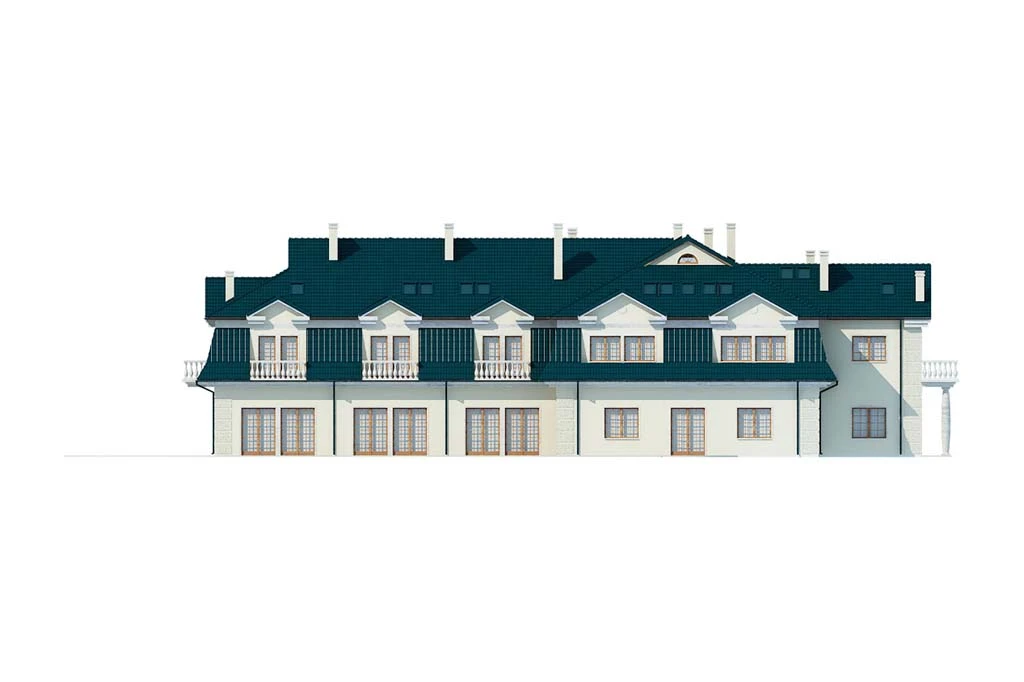

Elewacje
Informacje podstawowe
Technologia: tradycyjna
Ściany zewnętrzne: pustak ceramiczny 29 cm, wełna mineralna 10 cm, tynk zewnętrzny
Stropy: żelbetowe
Kąt nachylenia dachu: 30°, 60°
Ogrzewanie: kotłownia gazowa
Program: 24 pokoje hotelowo - sanatoryjne z łazienkami, stołówka, kuchnia, zaplecze kuchenne, zaplecze sanitarne, zaplecze socjalne, zaplecze magazynowe, kapliczka, palarnia, kotłownia, gabinet lekarski, pomieszczenie do rehabilitacji.
Część gastronomiczna: 52 miejsca konsumpcyjne
Część hotelowo - sanatoryjna: 54 miejsca noclegowe
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan,gaz, c.w.u., wentylacja mechaniczna nawiewno - wywiewna kuchni, wentylacja mechaniczna nawiewno - wywiewna stołówki, kaplicy sali telewizyjnej, wentylacja mechaniczna wywiewna palarni, hydranty p.poż., projekt kotłowni)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- opinie rzeczoznawców: BHP, Sanepid, P.poż. dotyczące rozwiązań zastosowanych wewnątrz budynku
- zgoda na zmiany w projekcie
Zdjęcia z realizacji zobacz wszystkie >>
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia użytkowa (m²) 1000 - 2000
- Powierzchnia zabudowy (m²) 500 - 1000
- Kąt nachylenia dachu (°) pow. 50
- Szerokość działki/krótszy bok (m) 30 - 40
- Długość działki/dłuższy bok (m) pow. 50
- Wysokość budynku (m) 12 - 15
Podstawowe parametry projektu
- Powierzchnia użytkowa (m²) 1410.50
- Powierzchnia zabudowy (m²) 657.00
- Szerokość budynku/krótszy bok (m) 20
- Długość budynku/dłuższy bok (m) 41.30
- Wysokość budynku (m) 12.85
- Szerokość działki/krótszy bok (m) 31.70
- Długość działki/dłuższy bok (m) 55.50
- Kąt nachylenia dachu (°) 30, 60
- Rodzaj dachu mansardowy
- Piwnica bez podpiwniczenia
- Garaż bez garażu
- Poddasze poddasze użytkowe
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Strop w budynku* żelbetowy
- Kubatura (m³) 6898.40
- Styl dwór polski
- Liczba kondygnacji 3
- Rodzaj ogrzewania gazowe
- Wentylacja* mechaniczna
- Liczba pomieszczeń 103
- Liczba wszystkich pokoi 21-30
- Liczba łazienek (bez WC) 21 - 30
Dodatkowe parametry projektu
- Winda w budynku tak
- Przystosowany dla osób niepełnosprawnych tak
- Garaż podziemny nie
- Pomieszczenie socjalne tak
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
