Dom opieki dla osób starszych
Kod: K-16
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Projekt na zamówienie dostępny w terminie ustalonym z biurem skontaktuj się >> |
 |
Parametry projektu zobacz >> |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |
Prezentacja projektu
Opis projektu
K-16. Projekt domu opieki, projekt domu spokojnej starości, projekt hotelu, projekt pensjonatu, projekt motelu, projekt zajazdu, projekt budynku apartamentowego, projekt sanatorium, projekt budynku noclegowego, projekt restauracji, projekt budynku odnowy biologicznej, projekt kompleksu SPA,

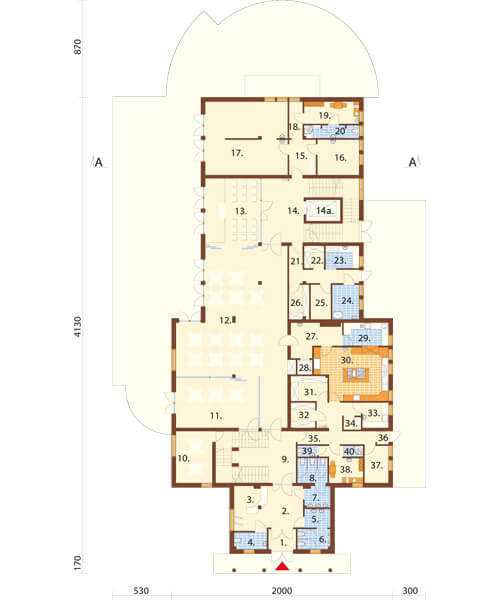

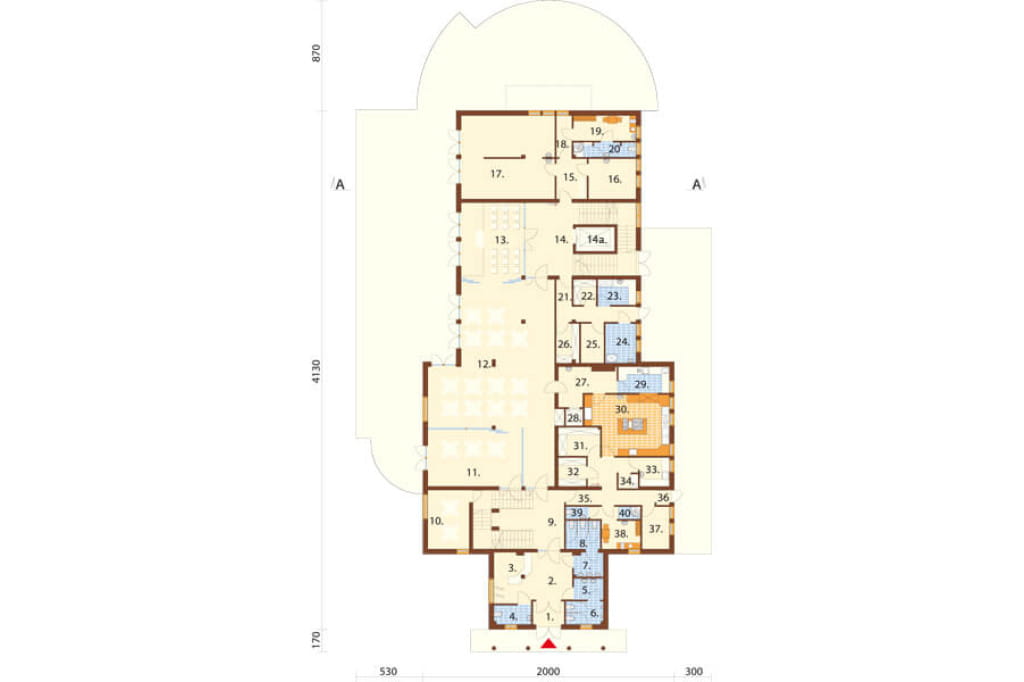

Rzut parteru
1. Wiatrołap 4,6 m2
2. Hall 14,5 m2
3. Szatnia + recepcja10,1 m2
4. WC dla osób niepełnosprawnych 4,6 m2
5. Przedsionek 4,0 m2
6. WC męski 5,5 m2
7. Przedsionek 4,4 m2
8. WC damski 6,2 m2
9. 1/2 klatki schodowej 25,8 m2
10. Palarnia 15,5 m2
11. Pokój dzienny TV 33,9 m2
12. Stołówka 113,4 m2
13. Kaplica 29,6 m2
14. 1/2 klatki schodowej 36,4 m2
14a. Winda
15. Poczekalnia 7,8 m2
16. Gabinet lekarski 12,1 m2
17. Pomieszczenie do terapii i rehabilitacji 49,0 m2
18. Korytarz 4,1 m2
19. Pomieszczenie socjalne 10,1 m2
20. WC + natrysk 5,8 m2
21. Korytarz 10,6 m2
22. Magazyn pościeli brudnej 3,7 m2
23. Pralnia podręczna 6,2 m2
24. Kotłownia 7,7 m2
25. Magazyn podręczny 5,8 m2
26. Magazyn pościeli czystej 5,7 m2
27. Rozdzielnia kelnerska 11,2 m2
28. Winda 1,8 m2
29. Zmywalnia 8,5 m2
30. Kuchnia 29,7 m2
31. Magazyn 7,5 m2
32. Chłodnia + magazyn 5,1 m2
33. Obieralnia warzyw 5,4 m2
34. Pomieszczenie do wyparzania jaj 1,4 m2
35. Korytarz 14,1 m2
36. Wiatrołap 1,3 m2
37. Magazyn podręczny 7,4 m2
38. Pomieszczenie socjalne 9,5 m2
39. WC 1,8 m2
40. Natrysk 1,7 m2
Na parterze wydzielono między innymi dużą salę restauracyjną i pokój dzienny. W razie organizacji w budynku domu spokojnej starości, można również umieścić tu kaplicę, pokój do rehabilitacji oraz inne pomieszczenia wspomagające pracę całego ośrodka - zarówno magazyny, jak i zaplecze kuchenne.

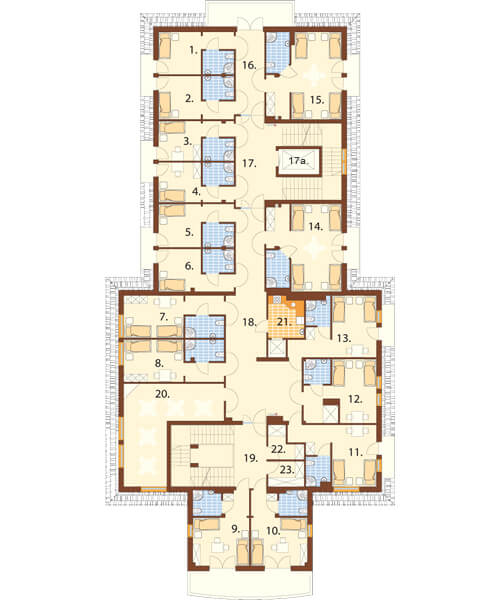

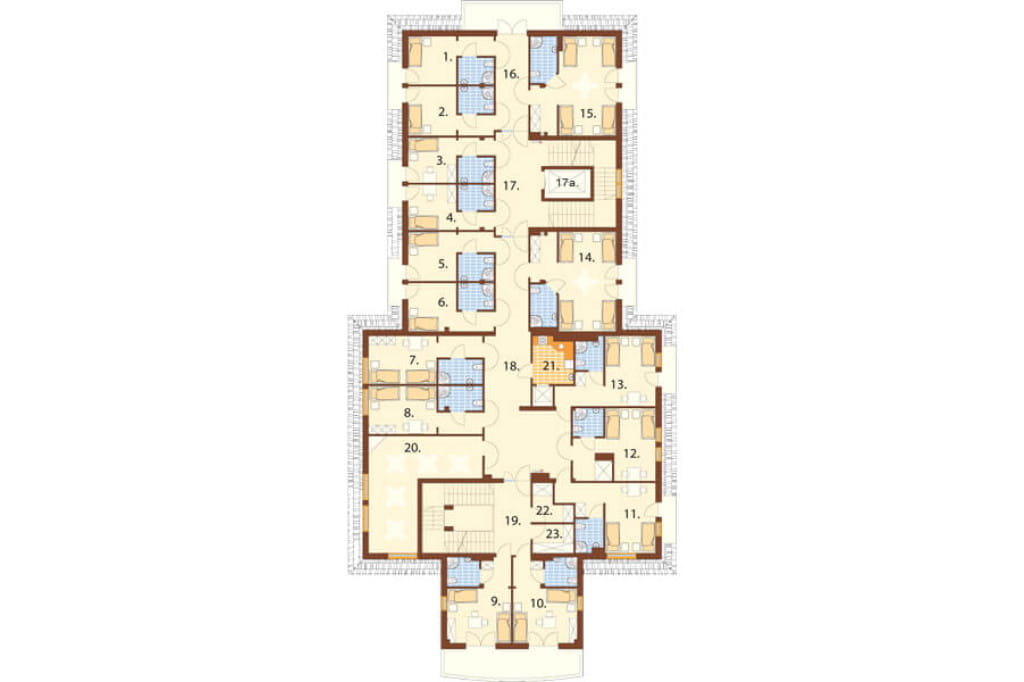

Rzut pierwszego piętra
1. Pokój hotelowy z łazienką 17,9 m2
2. Pokój hotelowy z łazienką 18,2 m2
3. Pokój hotelowy z łazienką 16,7 m2
4. Pokój hotelowy z łazienką 16,7 m2
5. Pokój hotelowy z łazienką 18,2 m2
6. Pokój hotelowy z łazienką 17,9 m2
7. Pokój hotelowy z łazienką 23,8 m2
8. Pokój hotelowy z łazienką 23,8 m2
9. Pokój hotelowy z łazienką 23,6 m2
10. Pokój hotelowy z łazienką 23,6 m2
11. Pokój hotelowy z łazienką 26,1 m2
12. Pokój hotelowy z łazienką 24,9 m2
13. Pokój hotelowy z łazienką 25,8 m2
14. Pokój hotelowy z łazienką 36,3 m2
15. Pokój hotelowy z łazienką 36,8 m2
16. Korytarz 13,8 m2
17. Klatka schodowa 39,7 m2
17a. Winda
18. Korytarz 55,1 m2
19. Klatka schodowa 20,0 m2
20. Kuchnia pomocnicza + winda 10,4 m2
21. Magazyn na środki czystości 5,2 m2
22. Magazyn podręczny na pościel 5,3 m2
Pierwsze piętro tworzą pokoje jedno, dwu i czteroosobowe z prywatnymi łazienkami. Zaplanowano tu również magazyn na środki czystości i na pościel oraz stołówkę pomocniczą.

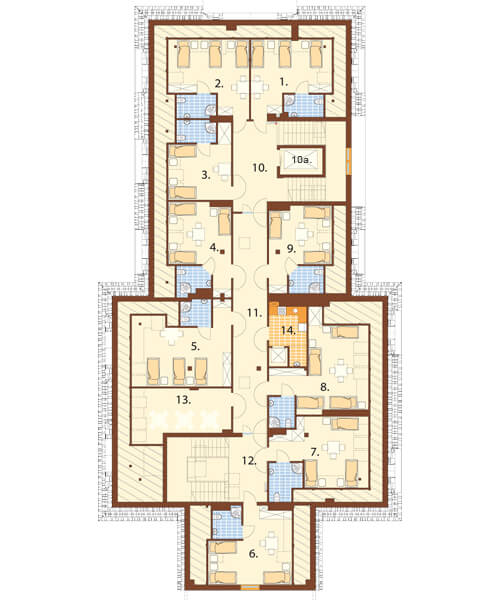

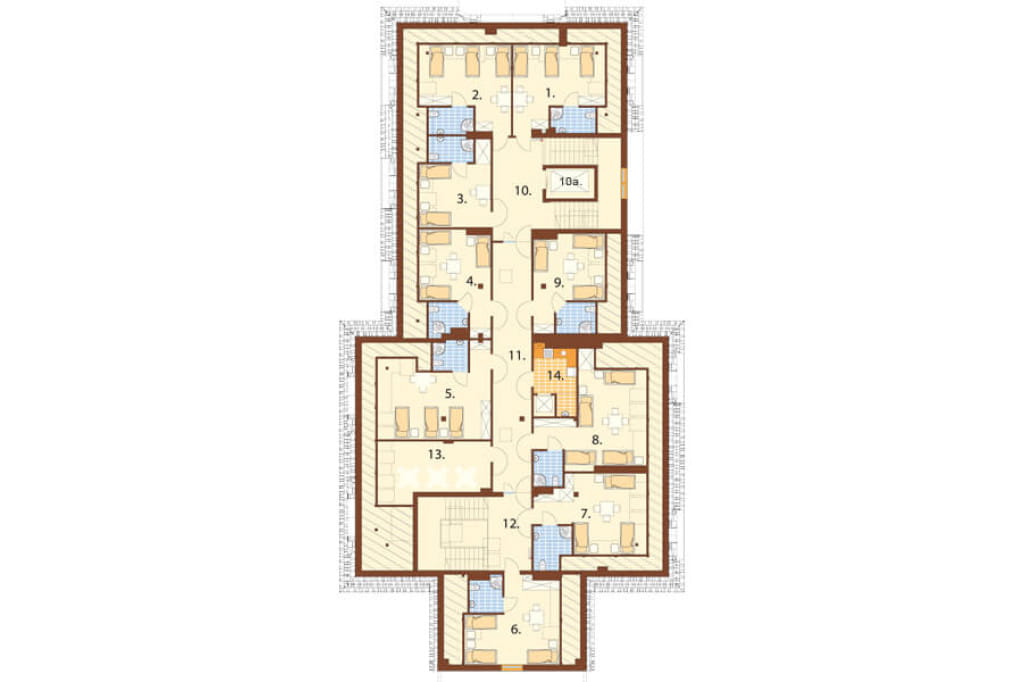

Rzut piętra / antresoli
1. Pokój hotelowy z łazienką 23,0 m2
2. Pokój hotelowy z łazienką 23,4 m2
3. Pokój hotelowy z łazienką 20,7 m2
4. Pokój hotelowy z łazienką 23,5 m2
5. Pokój hotelowy z łazienką 34,0 m2
6. Pokój hotelowy z łazienką 26,7 m2
7. Pokój hotelowy z łazienką 26,4 m2
8. Pokój hotelowy z łazienką 33,3 m2
9. Pokój hotelowy z łazienką 22,7 m2
10. Klatka schodowa 39,4 m2
10a. Winda
11. Korytarz 39,5 m2
12. Klatka schodowa 23,6 m2
13. Pokój dzienny 21,6 m2
14. Kuchnia pomocnicza + winda 12,2 m2
Na poddaszu zaplanowano kolejne pokoje dwu i trzyosobowe z łazienkami. Przestrzeń ta została doświetlona poprzez świetliki w połaci dachu. Na tym poziomie znajduje się również pokój dzienny ogólnodostępny i kuchnia pomocnicza.

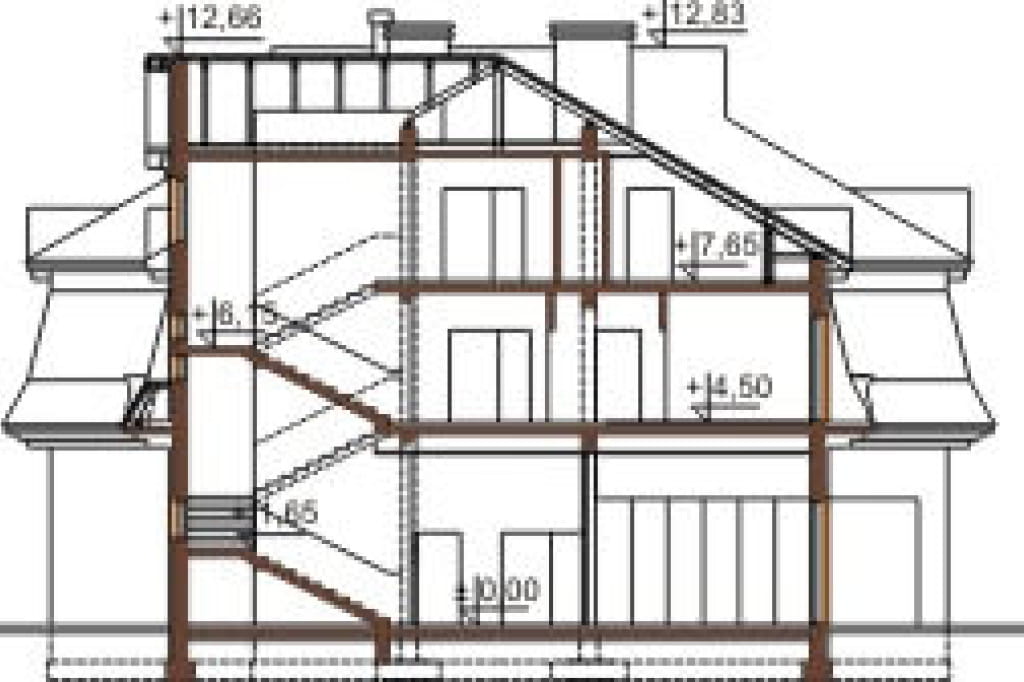

Przekrój

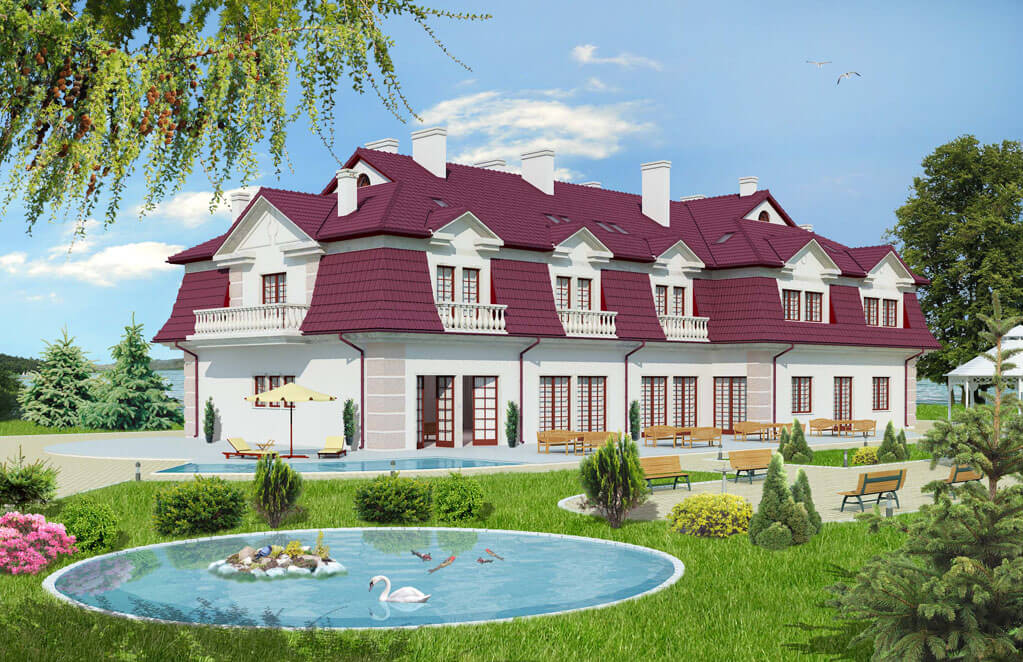

Model 3D
Bryła budynku nie została zaplanowana na skomplikowanym kształcie, dzięki czemu realizacja nie będzie należała do skomplikowanych. Forma została przekryta dachem mansardowym, dzięki czemu udało się wydzielić zarówno pierwsze piętro, jak i poddasze. Umieszczenie licznych lukarn dodatkowo wzbogaciło przestrzeń i umożliwiło stworzenie przyjemnych balkonów.

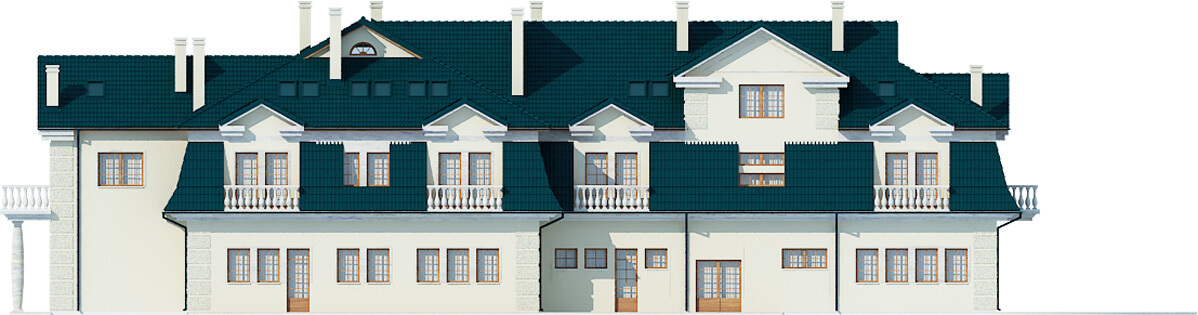

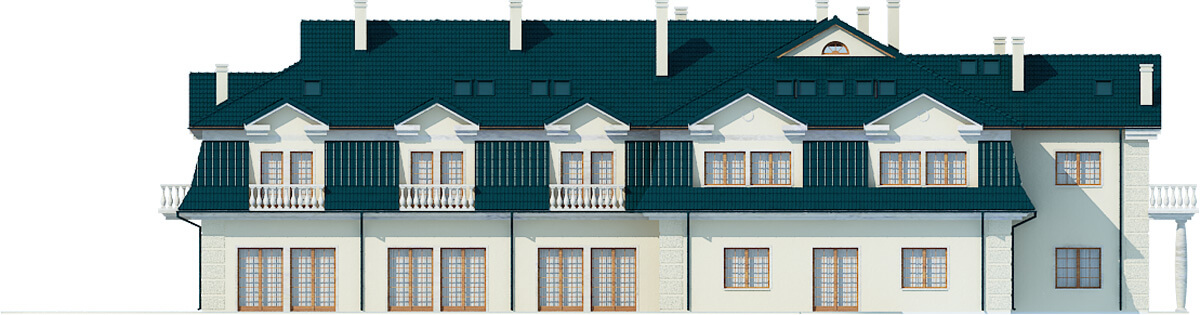

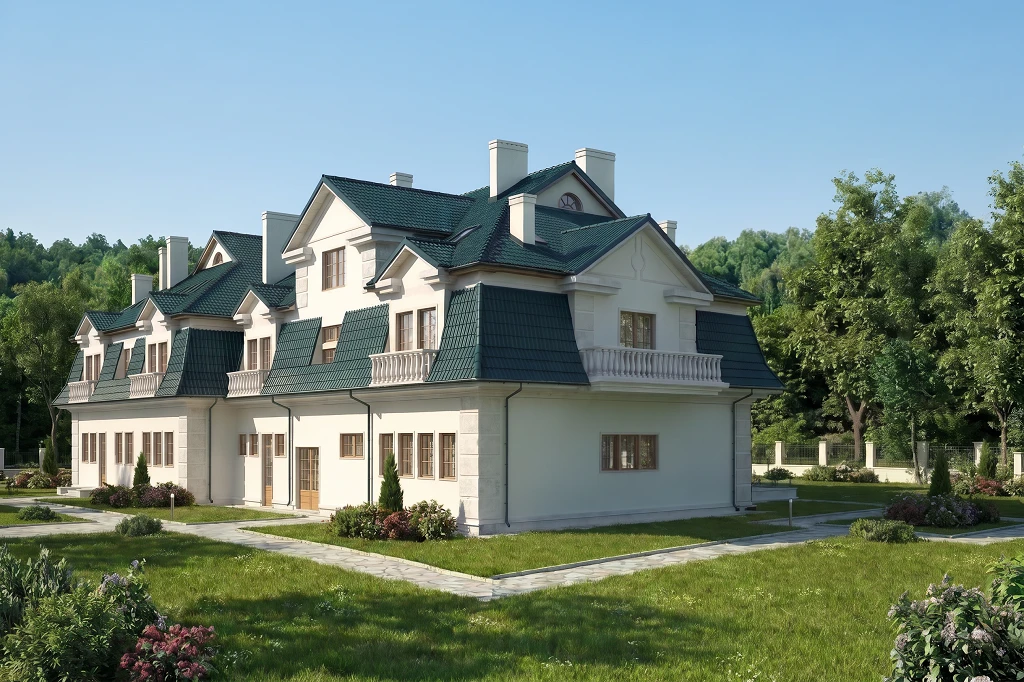

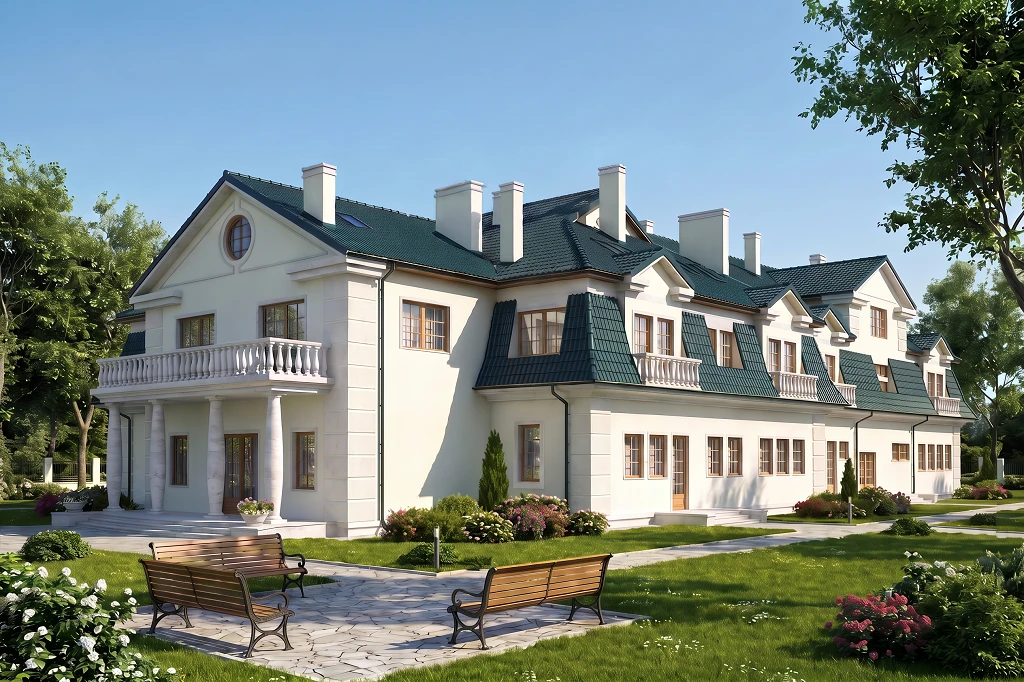

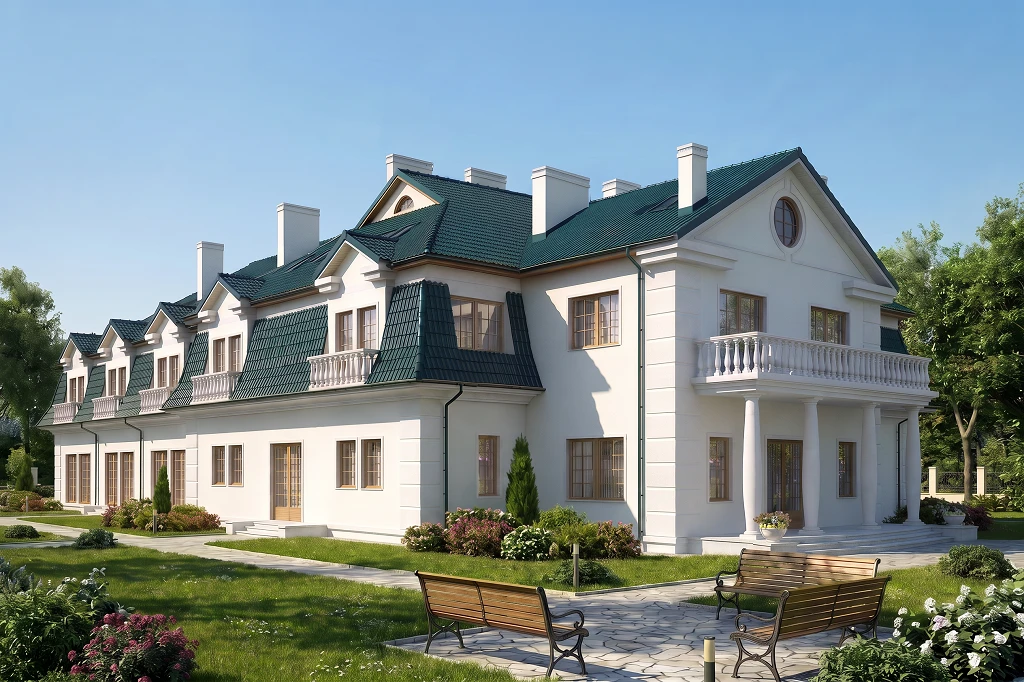

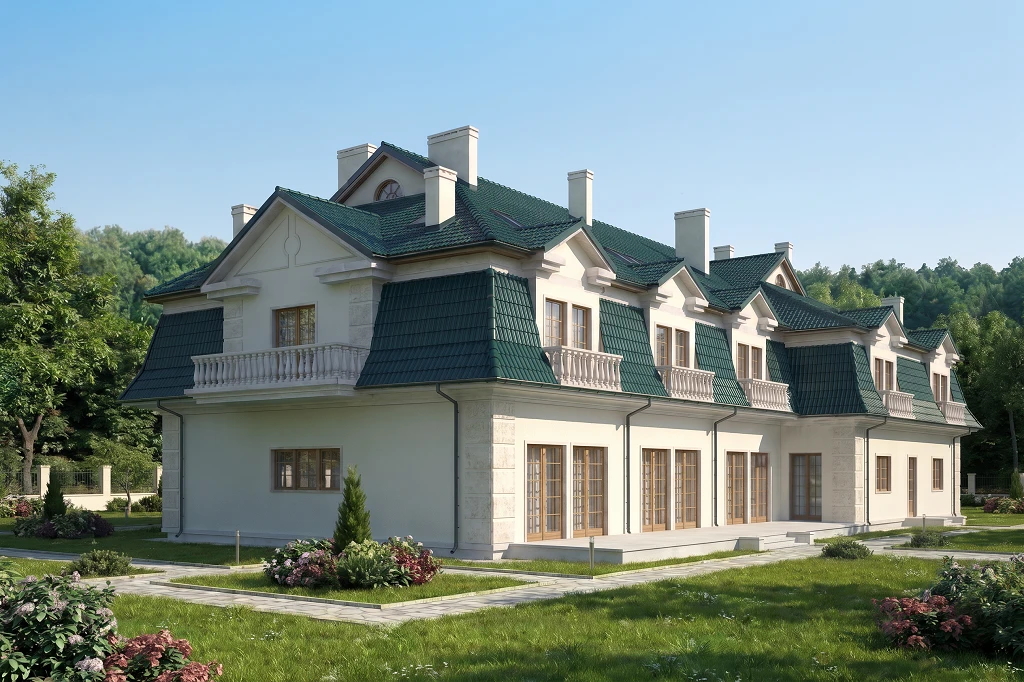

Elewacje
Informacje podstawowe
Projekt budynku hotelowego, sanatoryjnego K-16
pełniący funkcję domu spokojnej starości K-16, piętrowy z poddaszem użytkowym, bez podpiwniczenia.
Technologia: tradycyjna: Ściany zewnętrzne - pustak ceramiczny 29 cm, wełna mineralna 10 cm, tynk zewnętrzny.
Stropy: żelbetowe.
Kąt nachylenia dachu: 30°, 60°. Część gastronomiczna: 52 miejsca konsumpcyjne. Część hotelowo - sanatoryjna: 54 miejsca noclegowe.
Ogrzewanie: kotłownia gazowa
Program: 24 pokoje hotelowo - sanatoryjne z łazienkami, stołówka, kuchnia, zaplecze kuchenne, zaplecze sanitarne, zaplecze socjalne, zaplecze magazynowe, kapliczka, palarnia, kotłownia, gabinet lekarski, pomieszczenie do rehabilitacji.
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk,
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
Zdjęcia z realizacji zobacz wszystkie >>
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia mieszkalna (m²) 1000 - 2000
- Powierzchnia użytkowa (m²) 1000 - 2000
- Powierzchnia zabudowy (m²) 500 - 1000
- Kąt nachylenia dachu (°) 25 - 30
- Szerokość działki/krótszy bok (m) 30 - 40
- Wysokość budynku (m) 12 - 15
Podstawowe parametry projektu
- Powierzchnia mieszkalna (m²) 1402.80
- Powierzchnia użytkowa (m²) 1410.50
- Powierzchnia zabudowy (m²) 657.00
- Szerokość budynku/krótszy bok (m) 20
- Długość budynku/dłuższy bok (m) 41
- Wysokość budynku (m) 12.85
- Szerokość działki/krótszy bok (m) 33.70
- Kąt nachylenia dachu (°) 30°, 60°
- Rodzaj dachu dwuspadowy
- Piwnica bez podpiwniczenia
- Garaż bez garażu
- Poddasze poddasze użytkowe
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Układ dachu kalenicowy
- Kubatura (m³) 6898.40
- Styl modernistyczny
- Liczba kondygnacji 3
- Rodzaj ogrzewania gazowe
- Liczba pomieszczeń 58
- Liczba łazienek (bez WC) 21 - 30
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
