Projekt domu JAGIEŁŁÓW Kod: RW-07
Masz pytania, chcesz zamówić projekt. Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71 /
PN - PT od 16 do 18: 790 625 570

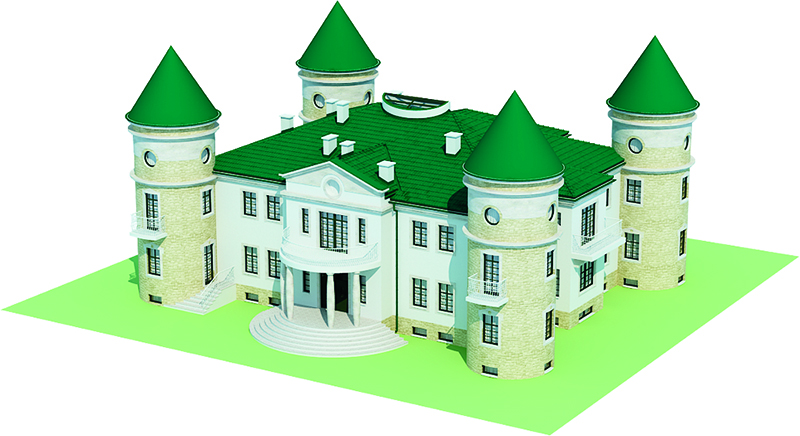

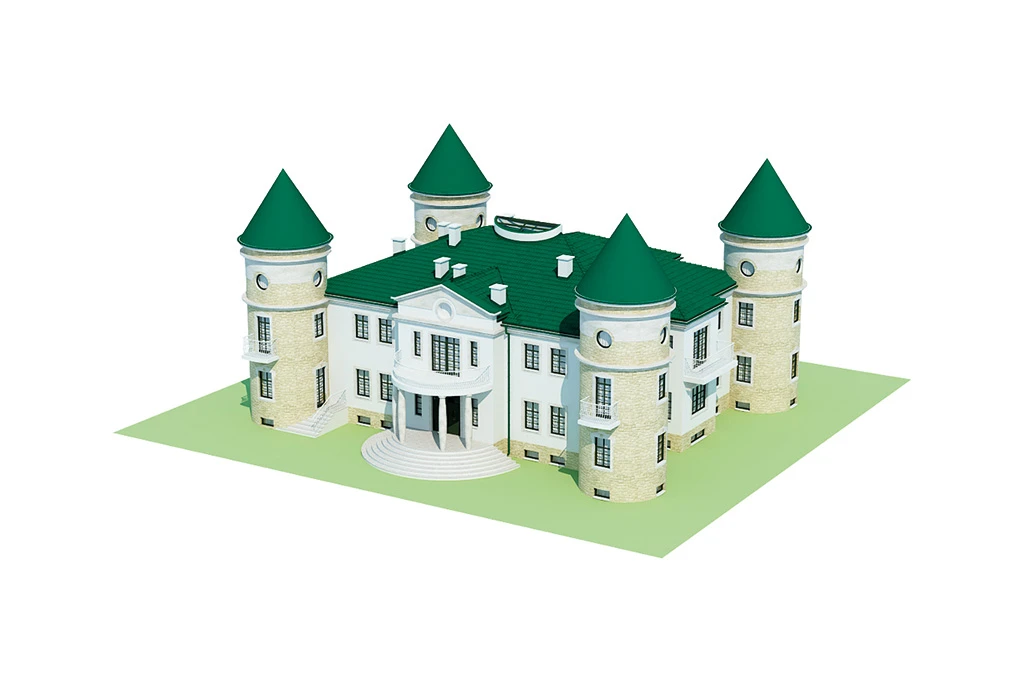

Model
Elewacje

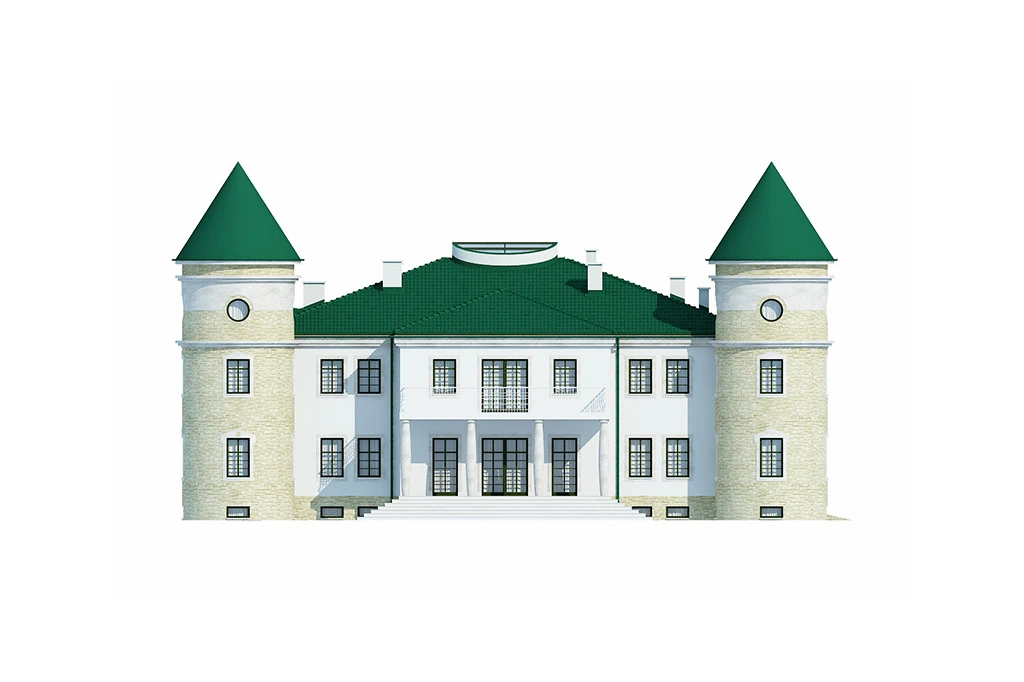

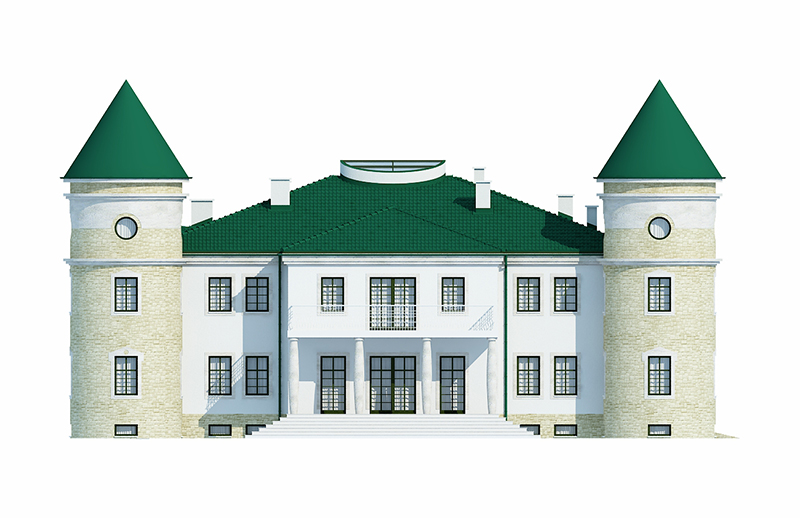

elewacja ogrodowa

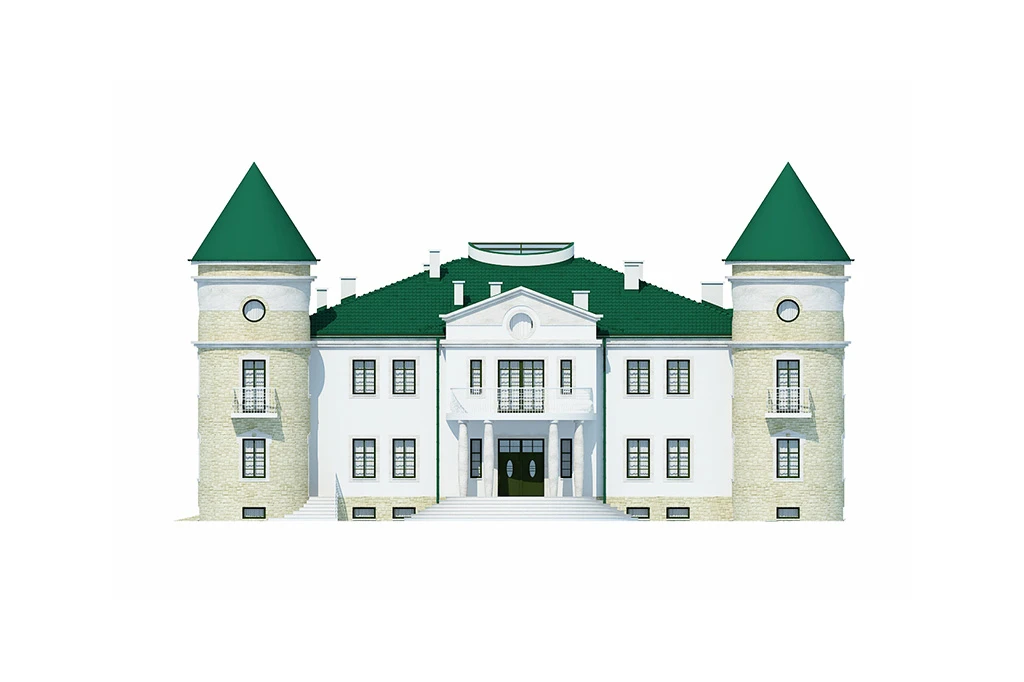

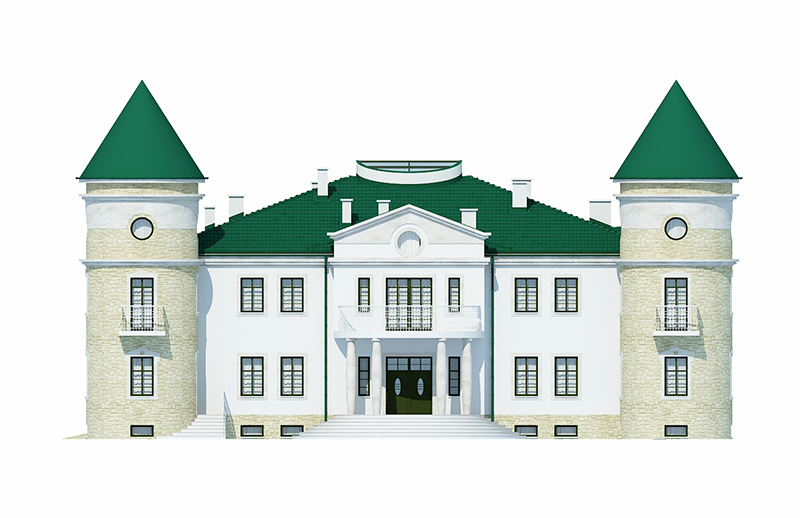

elewacja frontowa

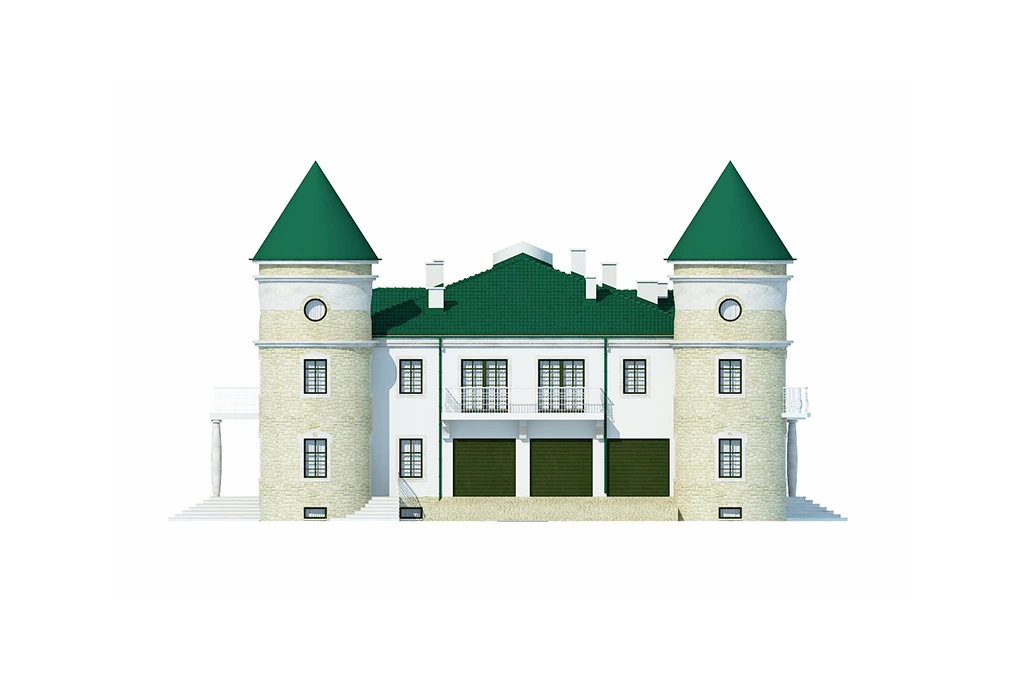

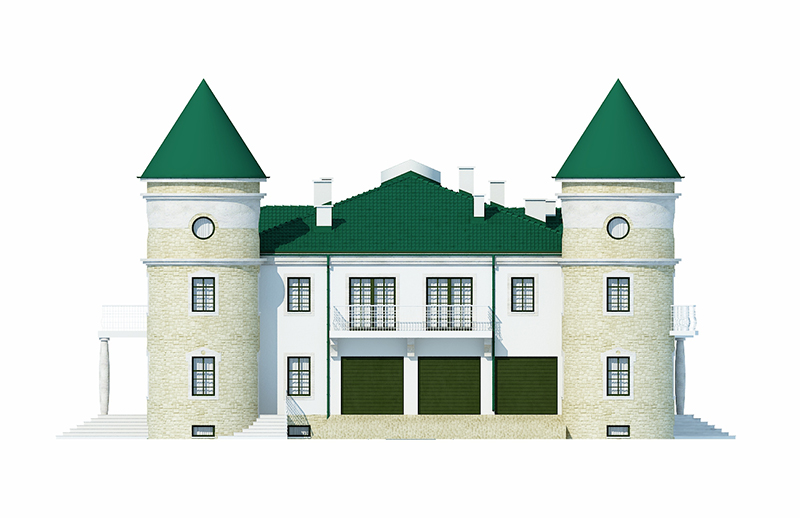

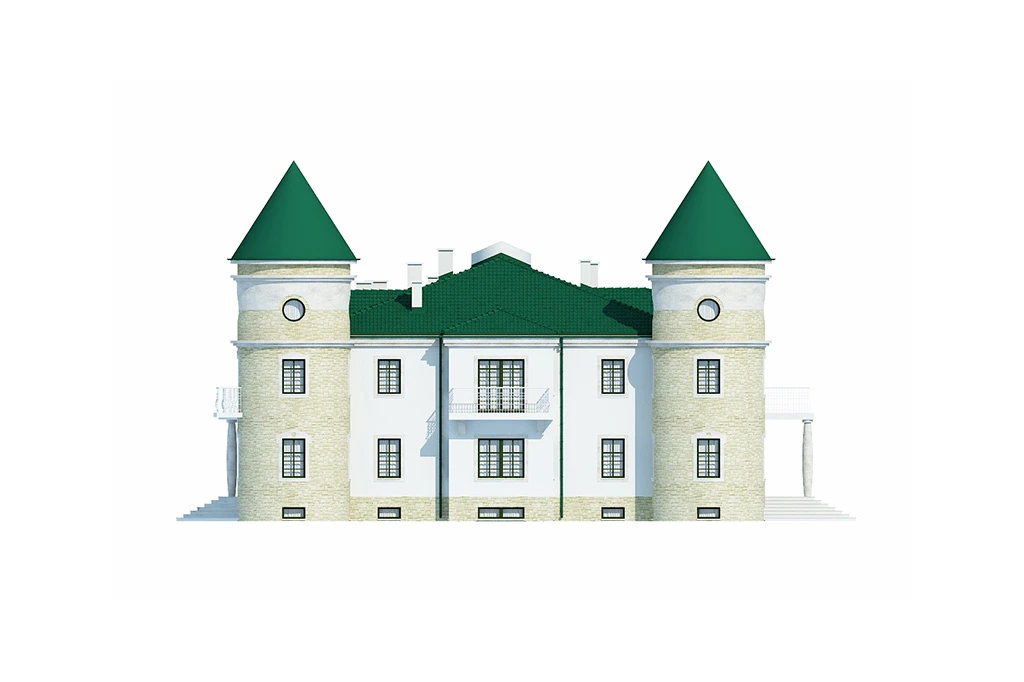

elewacja boczna

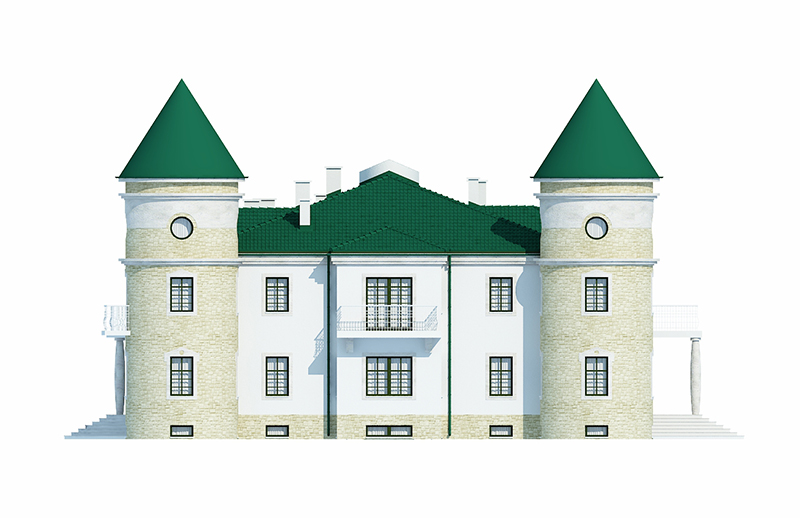

elewacja boczna
Rzut piwnicy

1. Hall + schody 40,7 m2

2. Pokój klubowy 40,6 m2

3. Pomieszczenie gospodarcze 13,3 m2

4. Kotłownia 17,0 m2

5. Korytarz 4,9 m2

6. Pralnia 6,1 m2

7. Korytarz, garderoba, szatnia 16,0 m2

8. Łazienka 3,8 m2

9. Łazienka 4,1 m2

10. Szatnia 4,9 m2

11. WC 3,1 m2

12. WC 3,1 m2

13. Sauna 13,3 m2

14. Zespół odnowy biologicznej 21,2 m2

15. Basen 63,4 m2

16. Aneks basenu 13,3 m2

17. Siłownia 43,5 m2

18. Łazienka 3,9 m2

19. Korytarz 5,4 m2

20. Szatnia 4,3 m2

21. Pokój kominkowy 23,4 m2

22. Piwniczka na wino 13,3 m2



Rzut parteru

1. Taras 16,5 m2

2. Przedpokój 8,7 m2

3. Hall 6,9 m2

4. Garderoba 4,0 m2

5. Klatka schodowa 13,3 m2

6. Korytarz 4,0 m2

7. Garderoba 2,7 m2

8. WC 1,9 m2

9. Hall + schody 40,7 m2

10. WC 2,9 m2

11. Kuchnia 4,0 m2

12. Hall 2,6 m2

13. Klatka schodowa 13,3 m2

14. Pokój 13,3 m2

15. Pokój dzienny 58,2 m2

16. Biblioteka 22,5 m2

17. Gabinet 13,3 m2

18. Jadalnia 34,9 m2

19. Pokój śniadaniowy 13,3 m2

20. Kuchnia 25,5 m2

21. Spiżarnia 2,5 m2

22. Garaż 67,1 m2

Rzut I piętra

Piętro:

1. Hall 25,7 m2

2. Łazienka 5,7 m2

3. Korytarz 9,6 m2

4. Pokój 25,5 m2

5. Pokój 11,6 m2

6. Korytarz 3,1 m2

7. Łazienka 4,3 m2

8. Pokój 15,3 m2

9. Aneks pokoju 13,3 m2

10. Garderoba 3,0 m2

11. Korytarz 3,3 m2

12. Garderoba 2,8 m2

13. Pokój 31,1 m2

14. Pokój kąpielowy 25,3 m2

15. Pokój wypoczynkowy 13,3 m2

16. WC 2,6 m2

17. Pokój 16,9 m2

18. Korytarz 12,3 m2

19. Schody 3,8 m2

20. Garderoba 2,7 m2

21. WC 3,1 m2

22. Pokój 19,3 m2

23. Hall 3,9 m2

24. Klatka schodowa 13,3 m2

25. Kuchnia 5,7 m2

26. Pokój 12,3 m2

27. Garderoba 2,7 m2

28. WC 3,1 m2

29. Pokój 12,4 m2

30. Pokój 14,7 m2

31. Kuchnia 5,5 m2

32. Hall 3,2 m2

33. Klatka schodowa 13,3 m2

Rzut II piętra

1. Hall 23,0 m2

2. Schody 3,8 m2

3. Strych 11,8 m2

4. Strych 7,4 m2

5. Antresola 13,3 m2

6. Antresola 13,3 m2

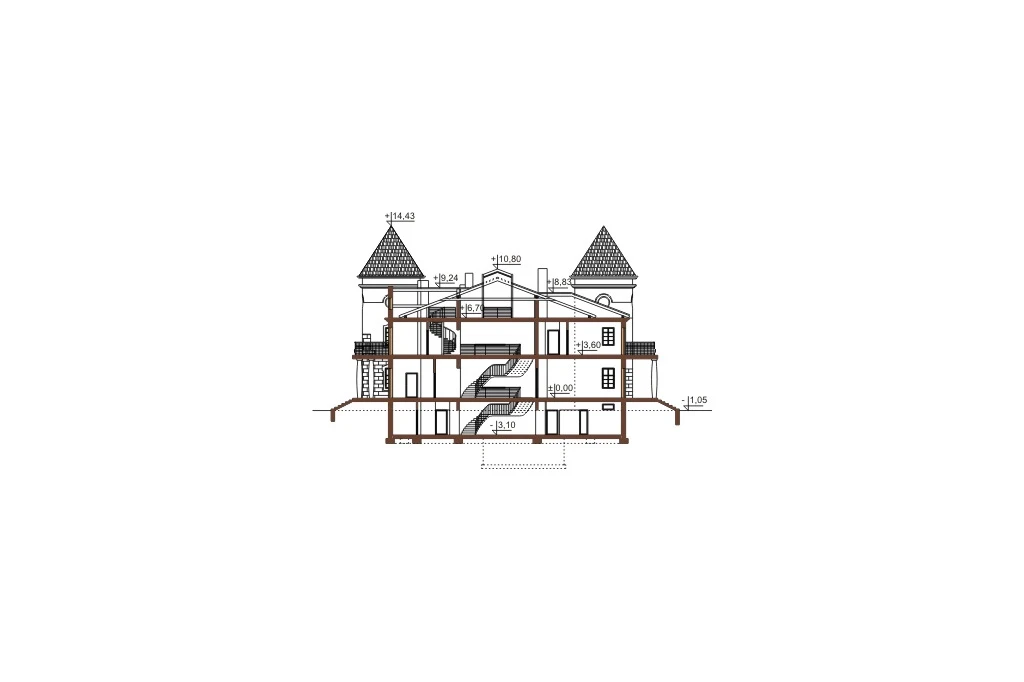

Przekrój

Projekt budynku RW-07 (JAGIEŁŁÓW) z mozliwością adaptacji na motel lub pensjonat. Parterowy z poddaszem mieszkalnym, podpiwniczony, z garażem trzystanowiskowym.

Technologia: tradycyjna.
Ściany zewnętrzne: pustak ceramiczny 29 cm, styropian 10 cm, tynk zewnętrzny.
Stropy w budynku: żelbetowe.
Kąt nachylenia dachu: 21°.
Program: 5 pokoi, 3 łazienki, 5 WC, 2 antresole, biblioteka, pokój śniadaniowy, 4 kuchnie, 2 mieszkania, mieszkanie służbowe, basen, zespół odnowy biologicznej, pokój kominkowy, garaż z trzema stanowiskami.

Powierzchnia zabudowy: 481.60 m²
Powierzchnia użytkowa: 1100.40 m²
Kubatura: 4860.00 m³
Szerokość działki: 34.00 m
Ilość kondygnacji: 4
Liczba pomieszczeń: 83
Pokój na parterze: Nie
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: z garażem
Piwnica: podpiwniczony
Poddasze: poddasze użytkowe
Typ: motele, wille i rezydencje, projekt motelu, pensjonat, projekt pensjonatu, projekty rezydencji, projekty dużych rezydencji
Technologia: tradycyjna

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
