Projekt domu

RACHOLIN 2

Kod: L-6408
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71

Projekt na zamówienie. Zapytaj o cenę.

Racholin 2 to projekt domu o wydłużonym kształcie. Doskonały dla właścicieli wąskich działek. Posiada on garaż jednostanowiskowy, nad którym zaprojektowaliśmy elegancki taras. Mimo nietypowego kształtu budynek posiada bardzo funkcjonalny program, w którym pomieszczenia są logicznie rozmieszczone i gwarantują komfort korzystania. Racholin 2 to projekt o tradycyjnej architekturze, który dodatkowo wyróżnia brak okien w części ogrodowej.

Zgodnie z aktualnym Prawem Budowlanym, zmianami nieistotnymi, które można wprowadzić w trakcie budowy są:

  • układ ścian wewnętrznych,
  • materiał pokrycia dachu,
  • technologia (murowana na szkieletową lub odwrotnie),
  • przebieg instalacji,
  • dodanie lub zamiana instalacji,
  • dodanie lub likwidacja okien i drzwi,
  • rodzaj materiałów budowlanych,
  • przeznaczenie pomieszczeń,
  • rodzaj elewacji,
  • kominek (dodanie lub likwidacja),
  • rodzaj stropu,
  • rodzaj więźby.
Na wszystkie zmiany, zarówno nieistotne wymienione powyżej, jak i istotne wymagające przeprojektowania, udzielamy bezpłatnej zgody.

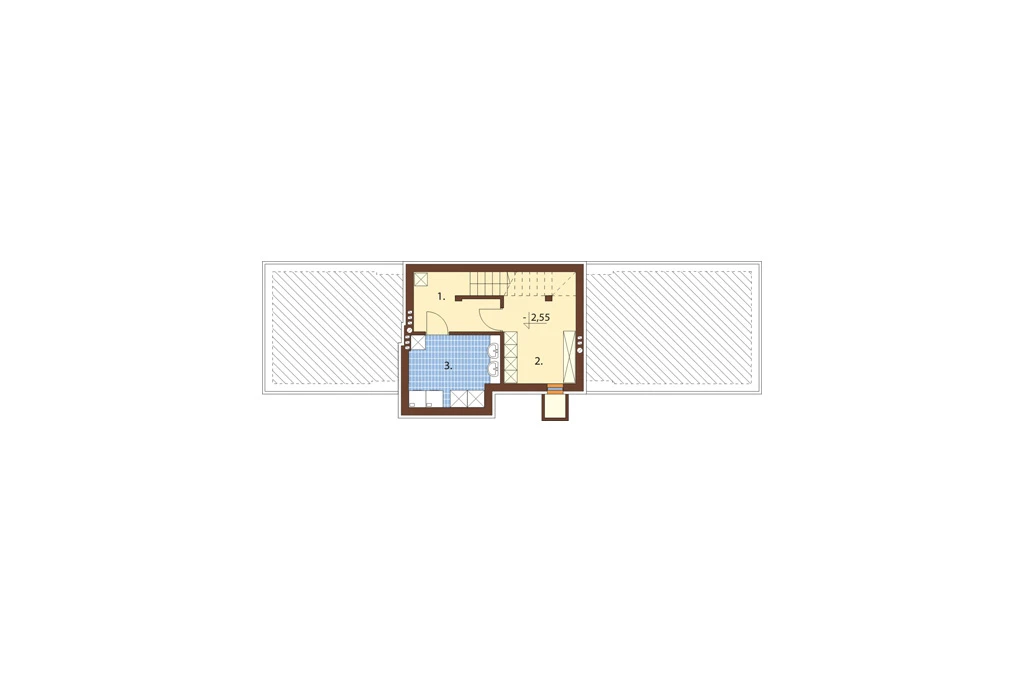

Rzut piwnicy



Projekt domu L-6408 - rzut

1. Hall + komunikacja 10,0 m2

2. Pomieszczenie gospodarcze 9,0 m2

3. Pralnia 8,9 m2

Częściowe podpiwniczenie wykorzystaliśmy do zorganizowania w nim praktycznej przestrzeni. Znajduje się tu pralnia oraz pomieszczenie gospodarcze, które można wykorzystać jako małą piwniczkę do przechowywania warzyw.

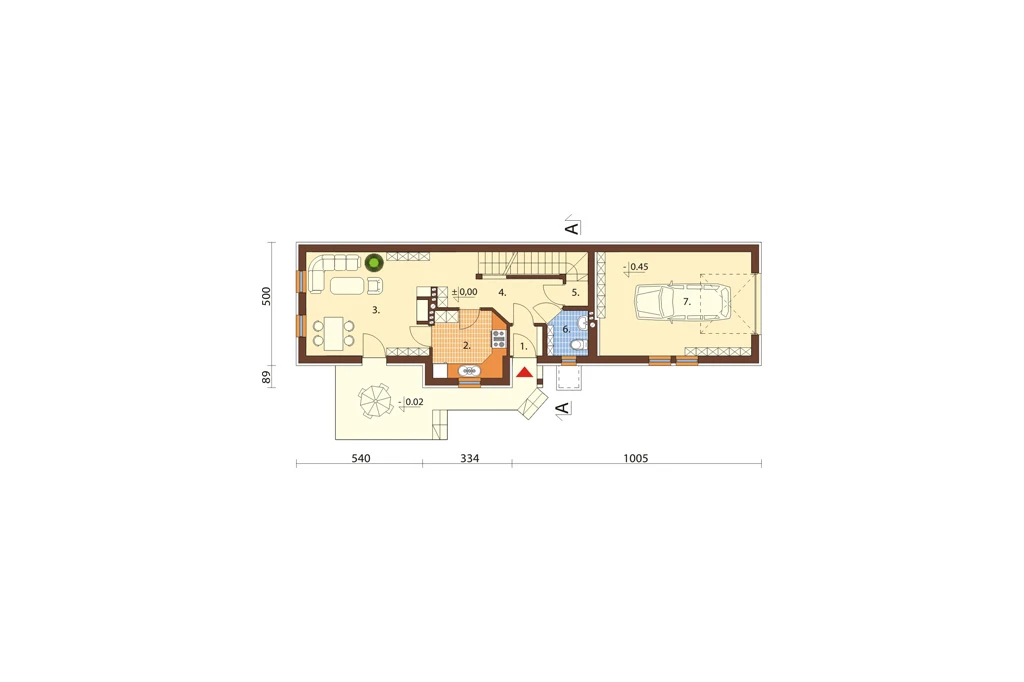

Rzut parteru



Projekt domu L-6408 - rzut

1. Wiatrołap 1,6 m2

2. Kuchnia 7,9 m2

3. Pokój dzienny z jadalnią 21,1 m2

4. Hall + 1/2 komunikacji 11,5 m2

5. Przedsionek 1,0 m2

6. WC 2,8 m2

7. Garaż 26,2 m2

Na parterze znajduje się ciekawie zaprojektowana kuchnia, która wykorzystuje przestrzeń w wykuszu. Pokój dzienny ma wejście na niewielki taras, pokój ten pełni także funkcję jadalni. Obok głównego wejścia do budynku znajduje się małe WC.

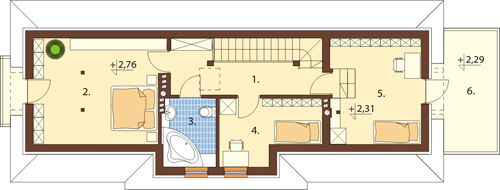

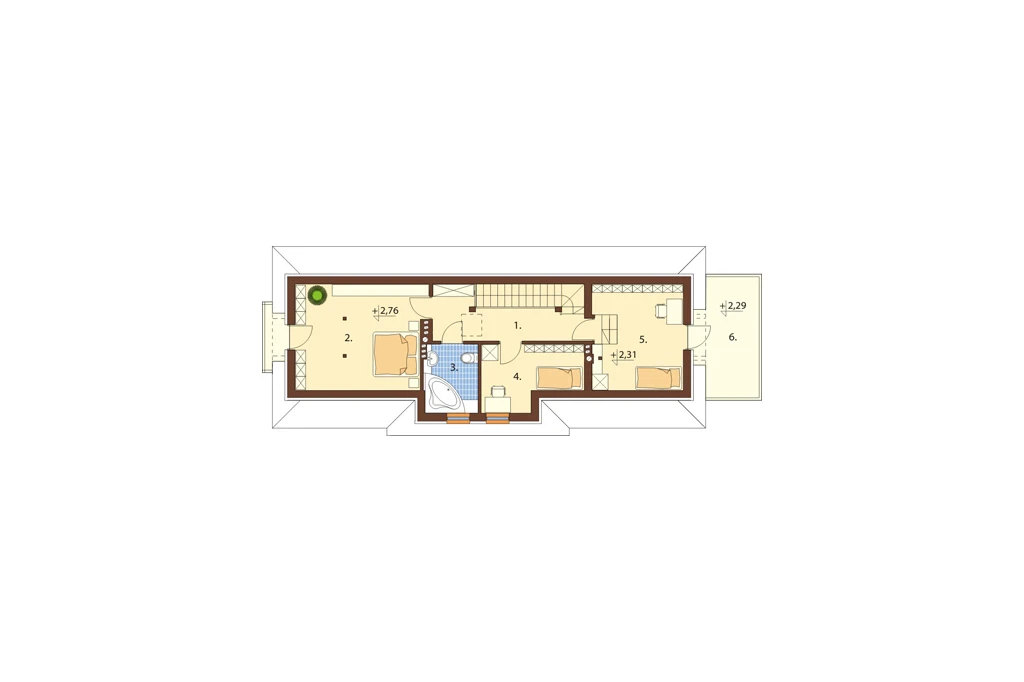

Rzut poddasza



Projekt domu L-6408 - rzut

1. Hall + 1/2 komunikacji 10,8 m2

2. Pokój 13,1 m2

3. Łazienka 5,4 m2

4. Pokój 7,7 m2

5. Pokój 13,5 m2

6. Taras 11,2 m2

Na poddaszu są trzy pokoje, z których dwa mają osobne wejścia na balkony. Z korytarza można przejść do wspólnej łazienki.

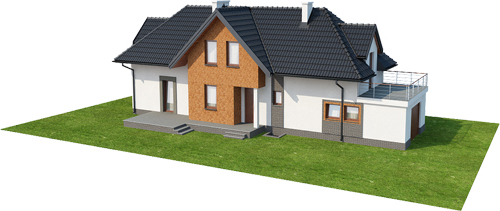

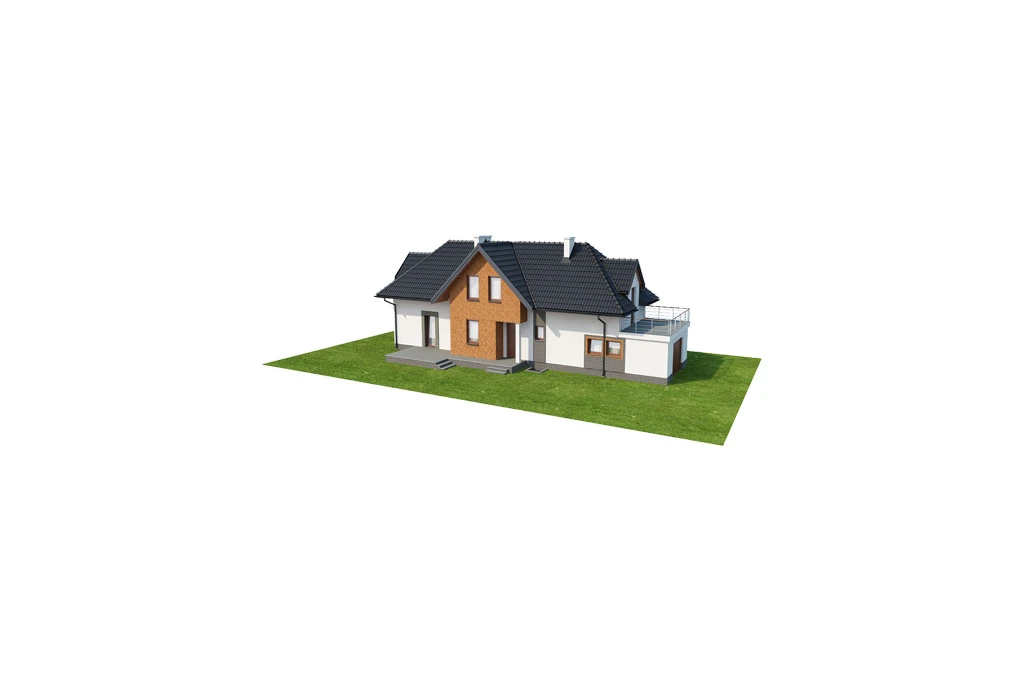

Model



Projekt domu L-6408 - model

Projekt o wydłużonej bryle, która ma do zaoferowania kilka ciekawych rozwiązań. Przede wszystkim posiada on garaż jednostanowiskowy o dużej powierzchni użytkowej. Jego strop został przez nasze biuro projektowe wykorzystany do stworzenia eleganckiego tarasu. W elewacji frontowej wyróżnia się niewielki wykusz zagospodarowany pod kuchnię. Elewacja ogrodowa pozbawiona jest całkowicie okiennic i wysunięć dzięki czemu ograniczyliśmy straty ciepła.

Elewacje



Projekt domu L-6408 - elewacja

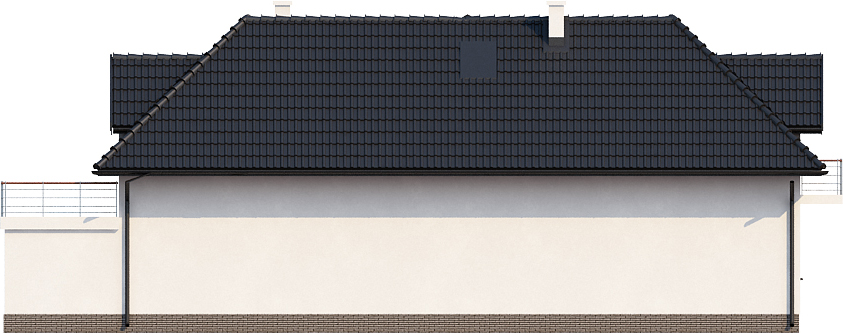

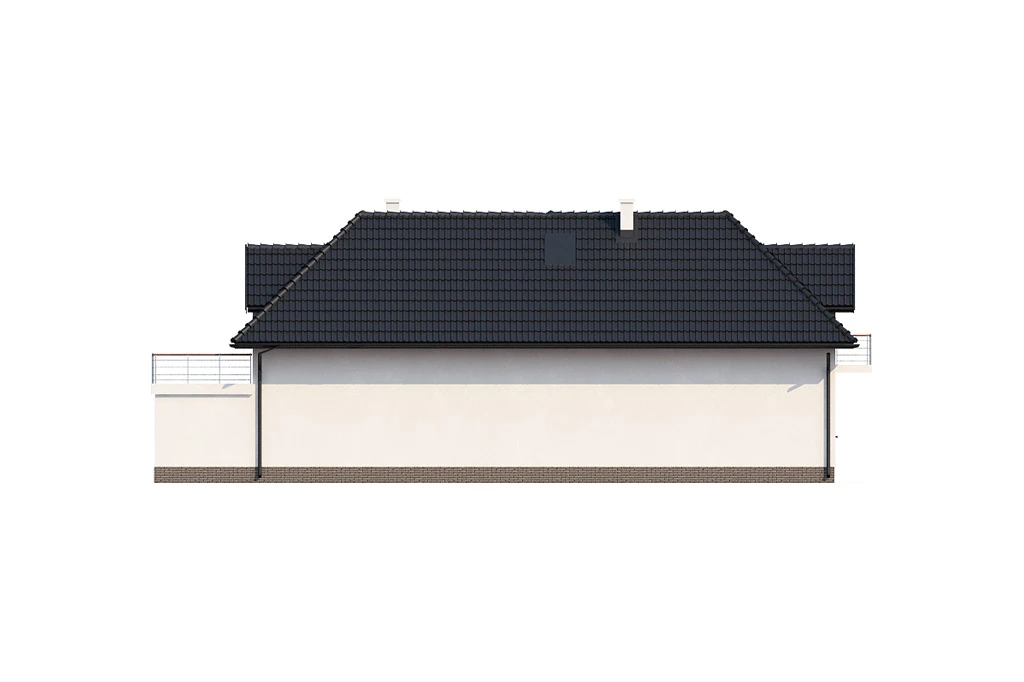

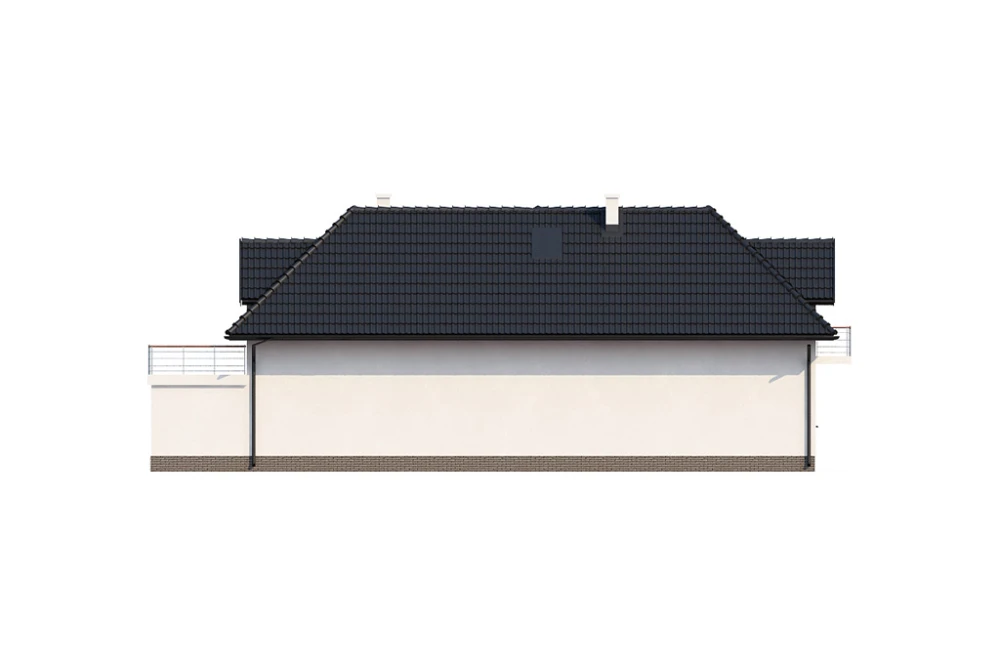

elewacja ogrodowa
Projekt domu L-6408 - elewacja

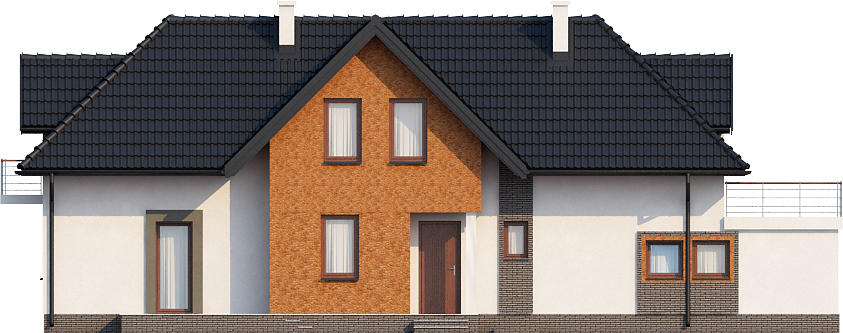

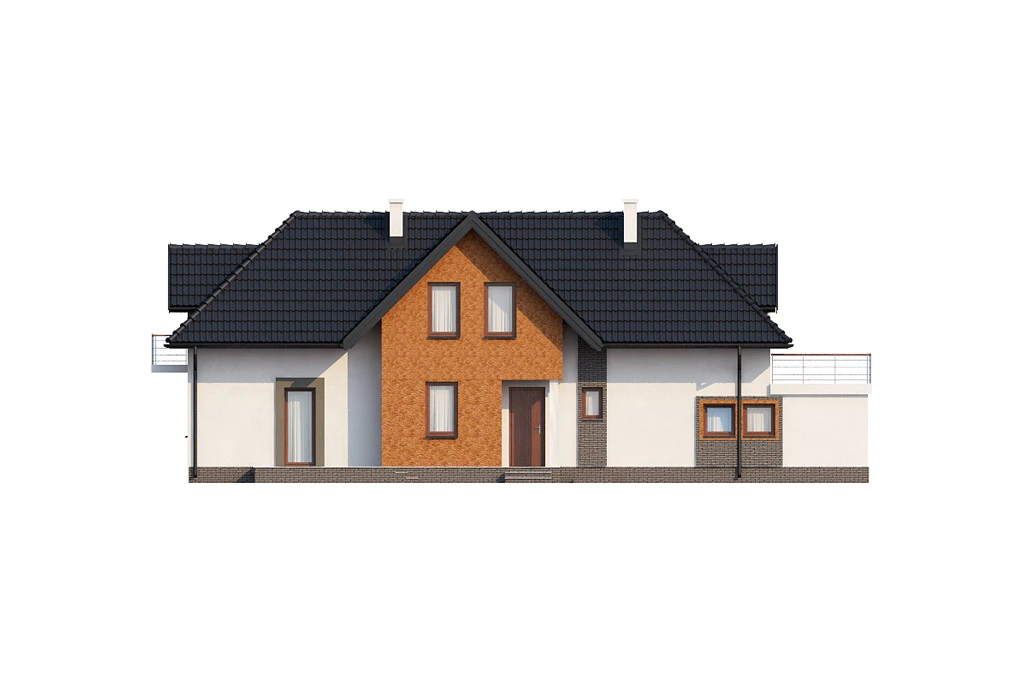

elewacja frontowa
Projekt domu L-6408 - elewacja

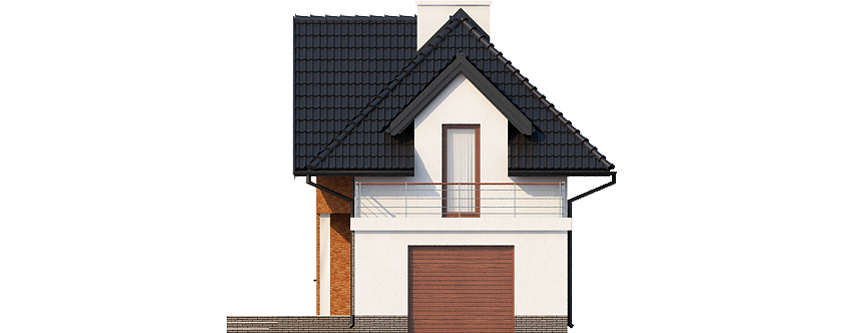

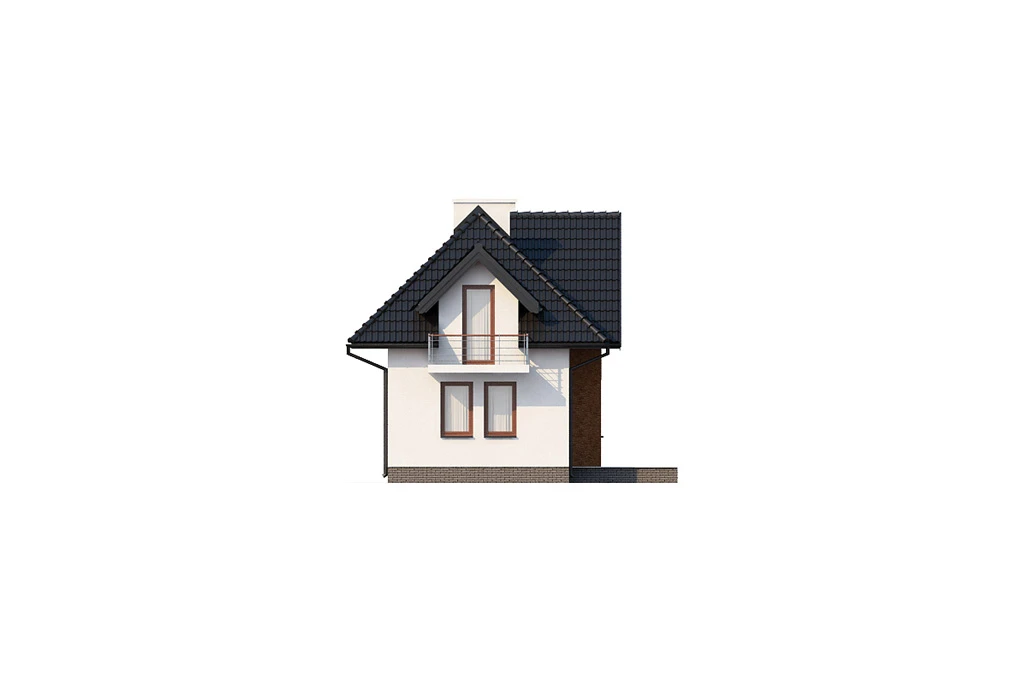

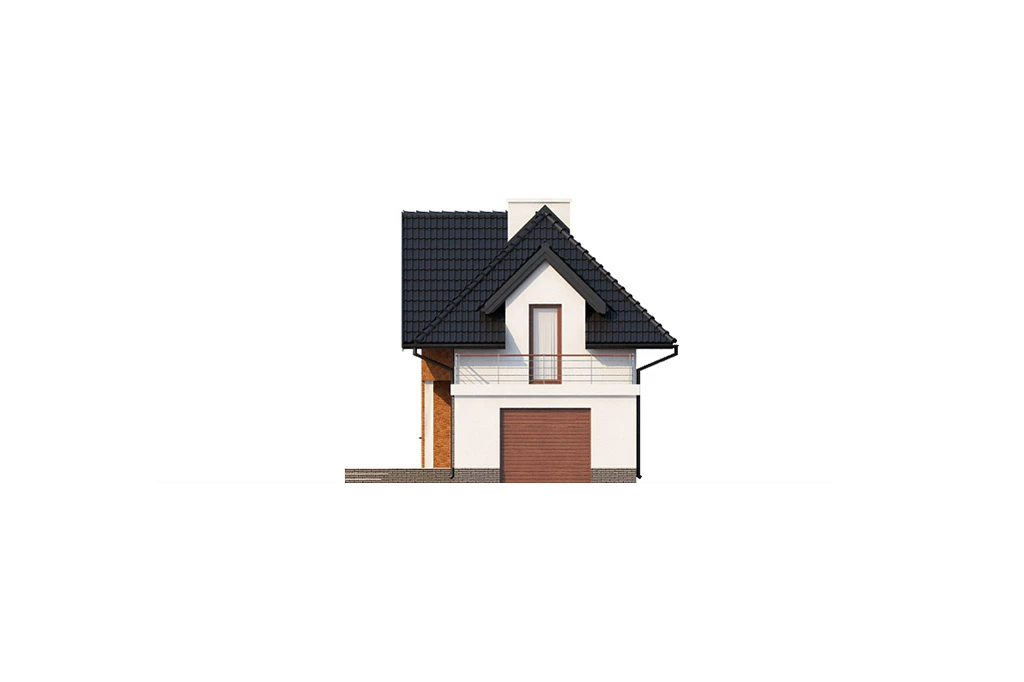

elewacja boczna
Projekt domu L-6408 - elewacja
elewacja boczna

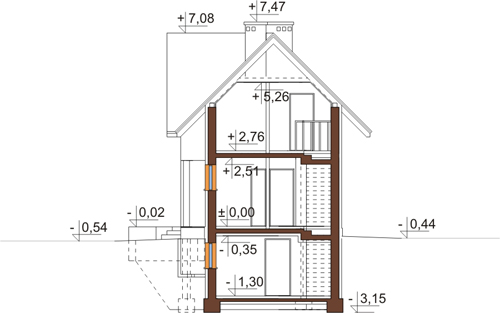

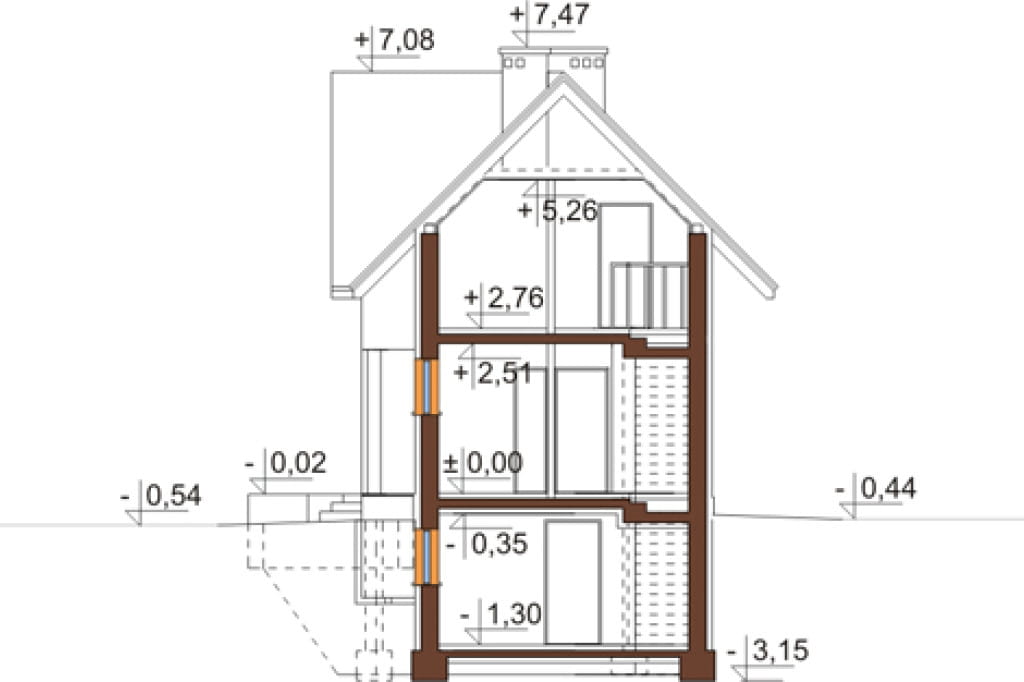

Przekrój



Projekt domu L-6408 - przekrój

Projekt prostego domu z poddaszem użytkowym, podpiwniczeniem oraz garażem jednostanowiskowym. Doskonała propozycja dla posiadaczy wąskich działek. Ślepa ściana w części ogrodowej gwarantuje mniejsze straty ciepła.

Zadaj pytanie dotyczące tego projektu  kliknij

Projekt domu RACHOLIN 2 (L-6408).
Dom parterowy z garażem, z poddaszem mieszkalnym, częściowo podpiwniczony.

Technologia tradycyjna.
Ściany zewnętrzne: pustak ceramiczny 29 cm, styropian 10 cm, tynk zewnętrzny.
Stropy: żelbetowe.
Program: 3 pokoje, salon z jadalnią, kuchnia, łazienka, WC, pomieszczenie gospodarcze, pralnia, garaż.
Kąt nachylenia dachu 45°

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan,gaz)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- kosztorys inwestorski z pełnym przedmiarem robót (w cenie projektu)
- zestawienie materiałów budowlanych
- zgoda na zmiany w projekcie

Powierzchnia zabudowy: 97.90 m²
Powierzchnia użytkowa: 150.34 m²
Kubatura: 600.10 m³
Szerokość działki: 12.90 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia domu węższą elewacją.

Ilość kondygnacji: 3
Liczba pomieszczeń: 10
Pokój na parterze: Nie
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: z garażem
Piwnica: częściowo podpiwniczony
Poddasze: poddasze użytkowe
Typ: wille i rezydencje
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Teresa Paciorek, Michał Ciemniewski


Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
