Prezentacja projektu
Opis projektu
Powierzchnia użytkowa: 1721,70 m2. Budynek dwupiętrowy z poddaszem użytkowym i częściowym podpiwniczeniem.
LK-12 To bardzo atrakcyjny wizualnie projekt budynku hotelowo-gastronomicznego, który może pełnić funkcję, pensjonatu, zajazdu, czy domu weselnego. Projekt jest dwupiętrowy z częściowym podpiwniczeniem, gdzie ulokowane są pomieszczenia magazynowe i techniczne. LK-12 Wyróżnia się bardzo atrakcyjną wizualnie architekturą, która stylizowana jest na dworek, lub pałac. Uroku dodaje mu również piękny mansardowy dach. Projekt polecamy inwestorom, którzy cenią sobie tradycyjną architekturę i pragną wybudować budynek hotelowy z bogatym zapleczem noclegowym.

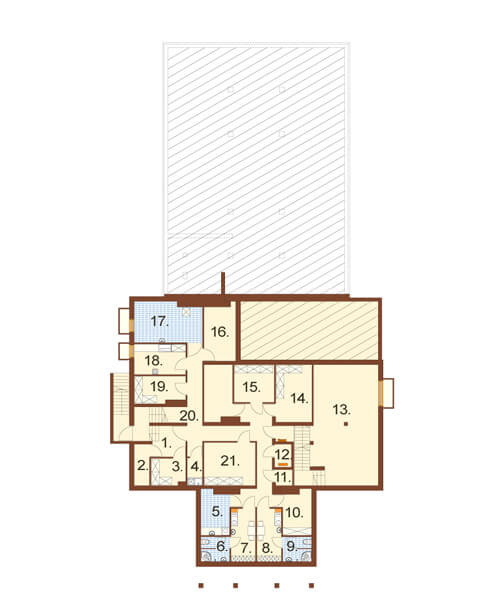

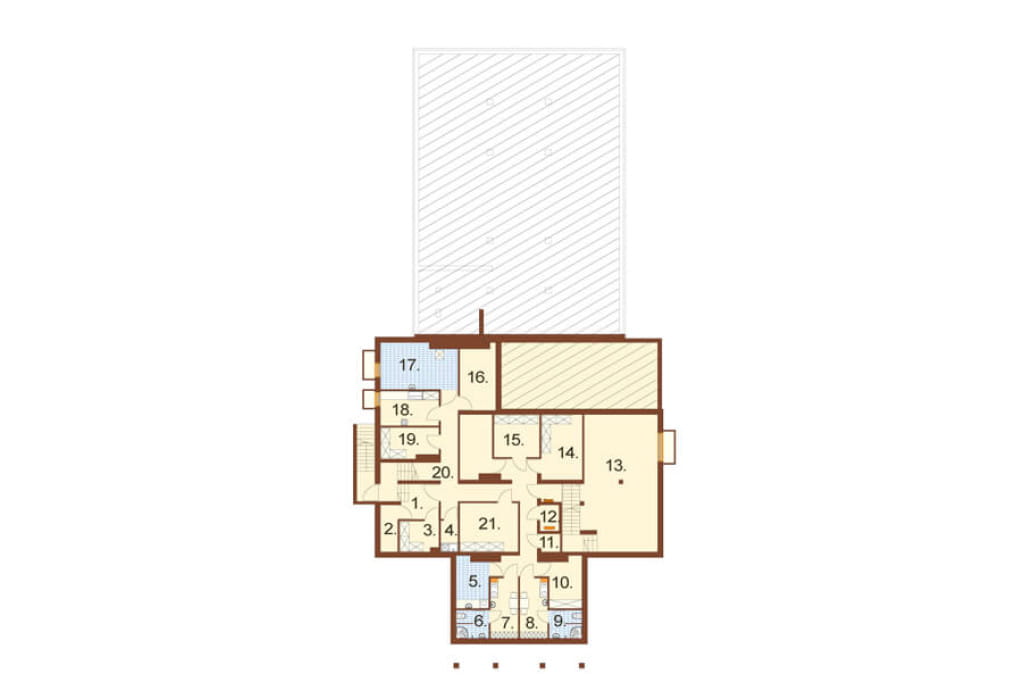

Rzut piwnicy
1. Komunikacja 30,6 m2
2. Magazyn środków czystości 3,9 m2
3. Magazyn opakowań zwrotnych 5,6 m2
4. Pomieszczenie do obróbki jaj 2,5 m2
5. Pralnia podręczna 7,7 m2
6. WC + natrysk 4,3 m2
7. Pomieszczenie socjalne 7,9 m2
8. Pomieszczenie socjalne 8,0 m2
9. WC + natrysk 4,3 m2
10. Archiwum 7,6 m2
11. Pomieszczenie techniczne 1,6 m2
12. Pom. techniczne windy 2,4 m2
13. Sala degustacyjna + schody 57,4 m2
14. Mag. naczyń stołowych + mag. na napoje 22,7 m2
15. Pom. na zamrażarki 9,3 m2
16. Pom. techniczne 10,7 m2
17. Kotłownia 16,6 m2
18. Pom. obróbki warzyw 9,7 m2
19. Chłodnia warzyw 8,3 m2
20. Komunikacja 30,60 m2
21. Magazyn produktów suchych 13,6 m2
W piwnicy zaprojektowaliśmy przestrzeń na pomieszczenia techniczne, socjalne dla pracowników oraz zaplecze kuchni wraz salą degustacyjną. Są tu także pomieszczenia magazynowe.

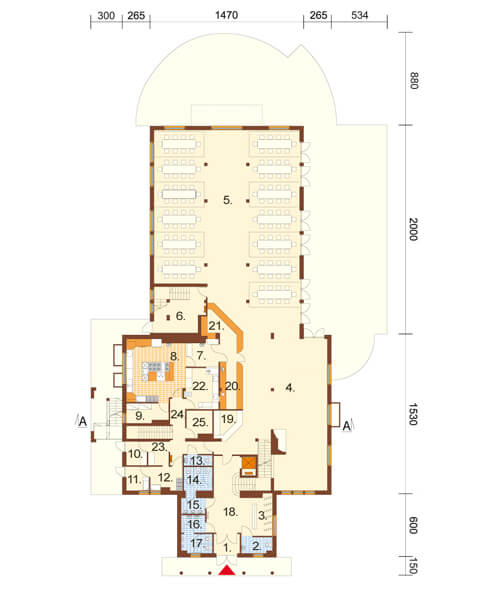

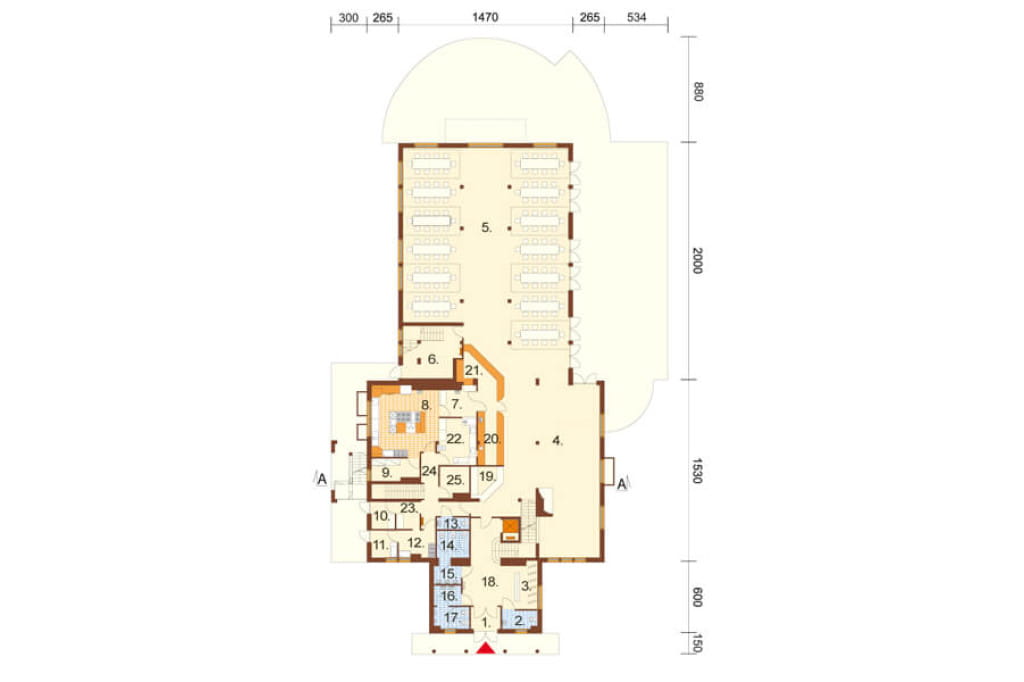

Rzut parteru
1. Wiatrołap 4,6 m2
2. WC dla osób niepełnosprawnych 4,4 m2 3. Szatnia 11,6 m2
4. Sala taneczna 109,7 m2
5. Sala bankietowa 242,4 m2
6. Klatka schodowa 20,3 m2
7. Rozdzielnia kelnerska 7,6 m2
8. Kuchnia 32,4 m2
9. Magazyn dobowy 7,2 m2
10. Odbiór 4,5 m2
11. Zmywalnia pojemników 4,9 m2
12. Zmywalnia talerzy 6,8 m2
13. WC dla personelu 2,7 m2
14. WC damski 6,1 m2
15. Przedsionek 3,5 m2
16. Przedsionek 3,8 m2
17. WC meski 5,4 m2
18. Hall + 1/2 komunikacji 31,4 m2
19. Recepcja 6,4 m2
20. Bar 8,0 m2
21. Bar 9,8 m2
22. Zmywalnia 12,5 m2
23. Wydawanie 4,5 m2
24. Korytarz + schody gosp. 15,7 m2
25. Pom. gospodarcze 6,0 m2
Parter w większości zajmuje sala bankietowa na 130 osób oraz sala taneczna, każda z nich ma osobny bar. Doskonale rozplanowana kuchnia z zapleczem umożliwi sprawną obsługę gości. Na parterze jest także recepcja przy wejściu oraz węzeł sanitarny przystosowany do potrzeb osób niepełnosprawnych.

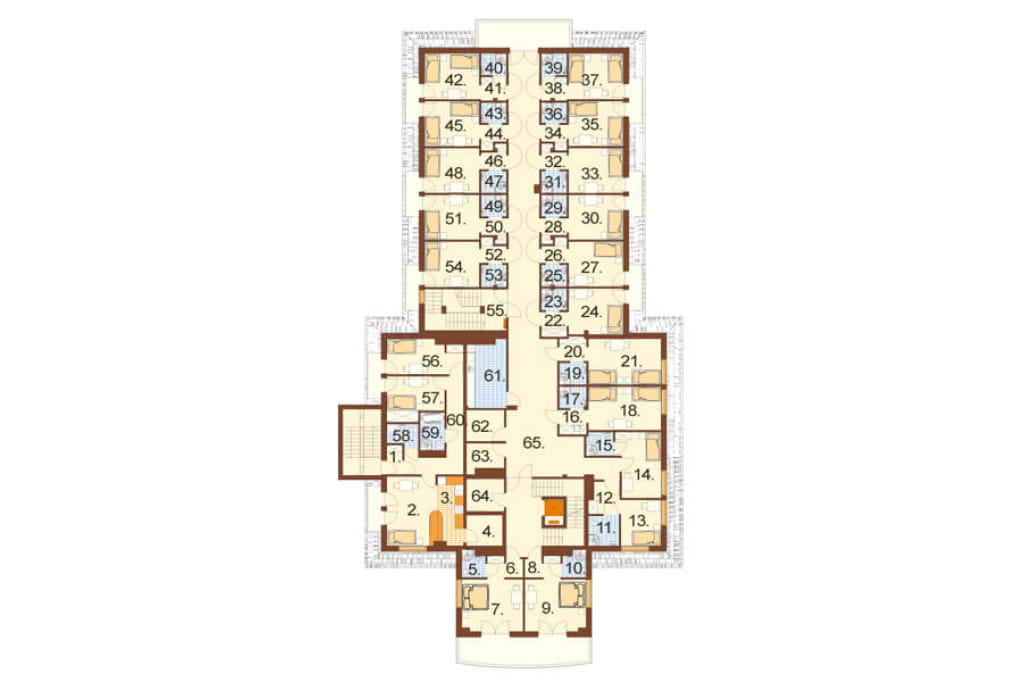

Rzut pierwszego piętra
1. Wiatrołap 2,2 m2
2. Pokój 16,70 m2
3. Kuchnia 8,70 m2
4. Spiżarnia 5,5 m2
5. Łazienka 3,0 m2
6. Hall 3,2 m2
7. Pokój 15,6 m2
8. Hall 3,2 m2
9. Pokój 15,6 m2
10. Łazienka 3,0 m2
11. Łazienka 4,5 m2
12. Hall 4,5 m2
13. Pokój 9,1 m2
14. Pokój 13,6 m2
15. Łazienka 3,1 m2
16. Hall 3,3 m2
17. Łazienka 2,9 m2
18. Pokój 15,6 m2
19. Łazienka 2,9 m2
20. Pokój 16,4 m2
21. Hall 3,2 m2
22. Hall 3,1 m2
23. Łazienka 2,7 m2
24. Pokój 12,3 m2
25. Łazienka 2,6 m2
26. Hall 2,6 m2
27. Pokój 12,1 m2
28. Hall 2,6 m2
29. Łazienka 2,6 m2
30. Pokój 12,1 m2
31. Łazienka 2,6 m2
32. Hall 2,6 m2
33. Pokój 12,1 m2
34. Hall 2,6 m2
35. Pokój 12,1 m2
36. Łazienka 2,5 m2
37. Pokój 12,3 m2
38. Hall 2,9 m2
39. Łazienka 2,6 m2
40. Łazienka 2,6 m2
41. Hall 2,9 m2
42. Pokój 12,3 m2
43. Łazienka 2,5 m2
44. Hall 2,6 m2
45. Pokój 12,1 m2
46. Hall 2,6 m2
47. Łazienka 2,6 m2
48. Pokój 12,1 m2
49. Łazienka 2,6 m2
50. Hall 2,6 m2
51. Pokój 12,1 m2
52. Hall 2,6 m2
53. Łazienka 2,7 m2
54. Pokój 12,2 m2
55. Komunikacja 16,9 m2
56. Pokój 12,6 m2
57. Pokój 11,6 m2
58. Łazienka 3,4 m2
59. Łazienka 4,6 m2
60. Hall 12,4 m2
61. Pralnia podręczna 12,4 m2
62. Magazyn podręczny na pościel 5,9 m2
63. Magazyn na środki czystości 5,2 m2
64. Magazyn podręczny 6,1 m2
65. Korytarz + komunikacja 111,2 m2
Na pierwszym piętrze zaprojektowaliśmy pokoje z łazienkami dla gości, są tu także magazyny na pościel czystą i brudną oraz wydzielona strefa mieszkalna składającą się z salonu z aneksem kuchennym, spiżarni, dwóch sypialni, łazienki i WC.

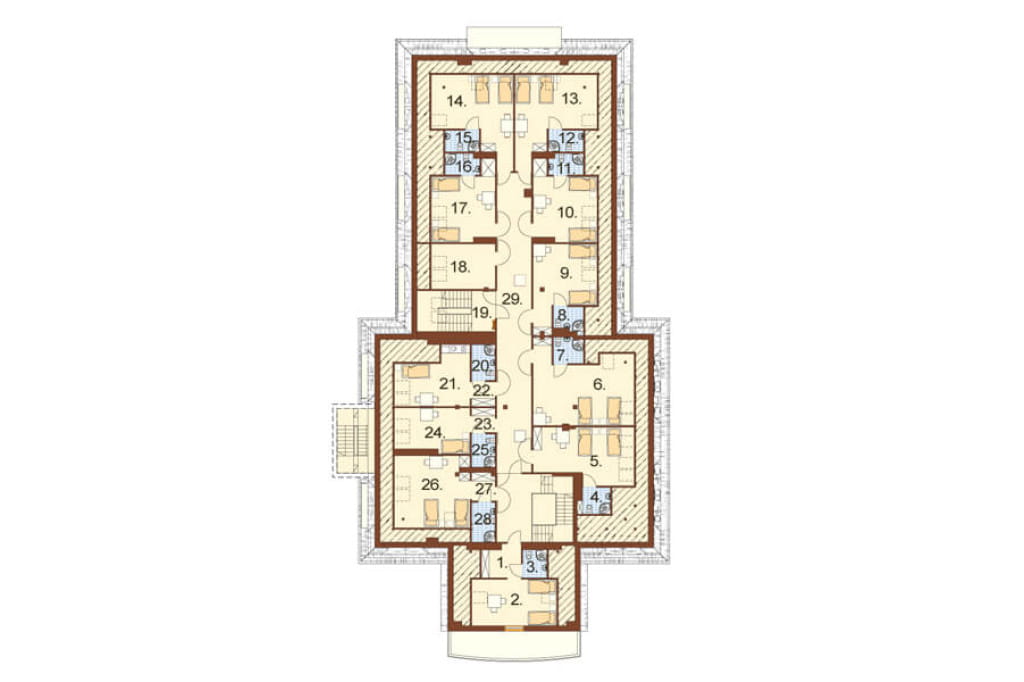

Rzut poddasza
1. Hall 6,3 m2
2. Pokój 16,60 / 20,2 m2
3. Łazienka 3,4 m2
4. Łazienka 4,1 m2
5. Pokój 22,2 / 26,3 m2
6. Pokój 29,1 / 35,7 m2
7. Łazienka 3,9 m2
8. Łazienka 3,6 m2
9. Pokój 18,6 / 22,7 m2
10. Pokój 17,7 / 22,2 m2
11. Łazienka 3,6 m2
12. Łazienka 3,8 m2
13. Pokój 19,7 / 28,2 m2
14. Pokój 19,7 / 28,2 m2
15. Łazienka 3,8 m2
16. Łazienka 3,6 m2
17. Pokój 17,7 / 22,2 m2
18. Magazyn 11,6 / 14,7 m2
19. 1/2 komunikacji 7,57 m2
20. Łazienka 4,2 m2
21. Pokój 15,3 / 19,4 m2
22. Hall 2,9 m2
23. Hall 2,9 m2
24. Pokój 13,8 / 16,7 m2
25. Łazienka 3,9 m2
26. Pokój 18,6 / 27,6 m2
27. Hall 3,4 m2
28. Łazienka 3,3 / 4,4 m2
29. Hall 70,9 m2
Na poddaszu zaprojektowaliśmy pokoje dla gości, każdy posiada własną łazienkę. Dodatkowo przy klatce schodowej umiejscowiliśmy magazyn, pomocny w utrzymaniu porządku na poddaszu.

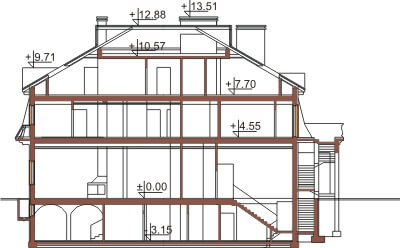

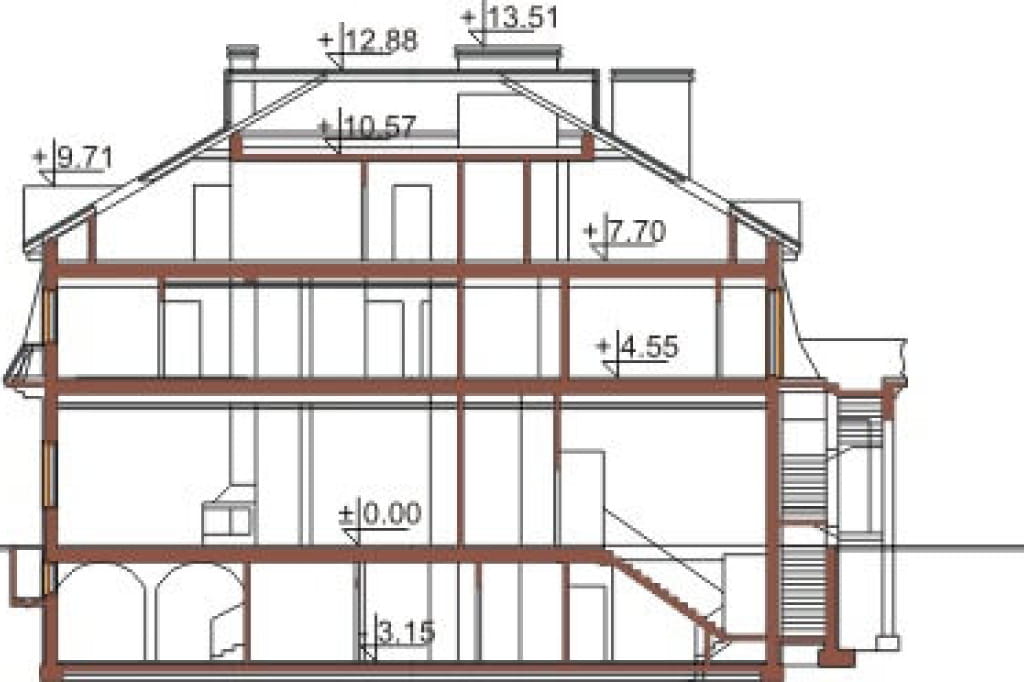

Przekrój
LK-12 to atrakcyjny wizualnie projekt gastronomiczno-hotelowy, który posiada w programie apartament mieszkalny

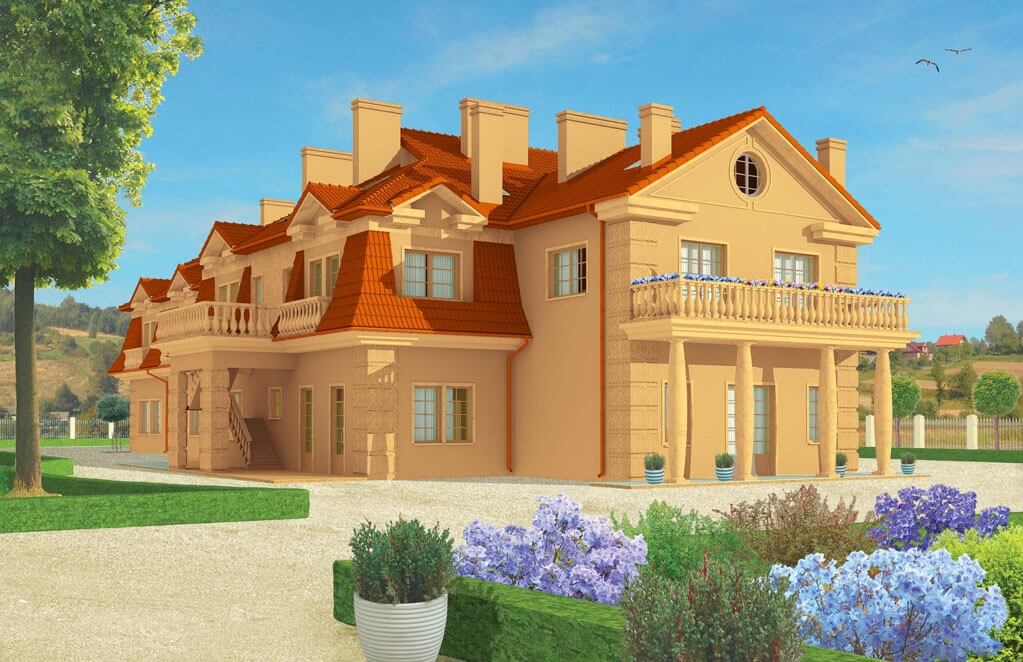

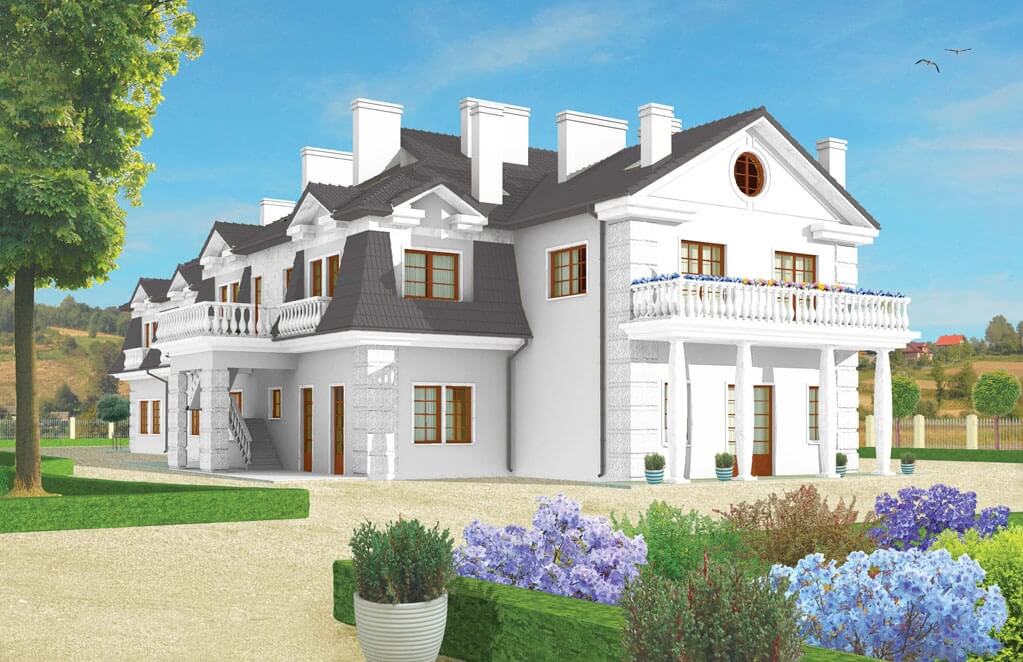

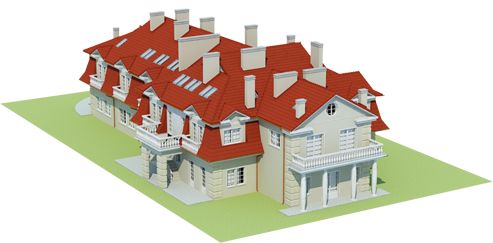

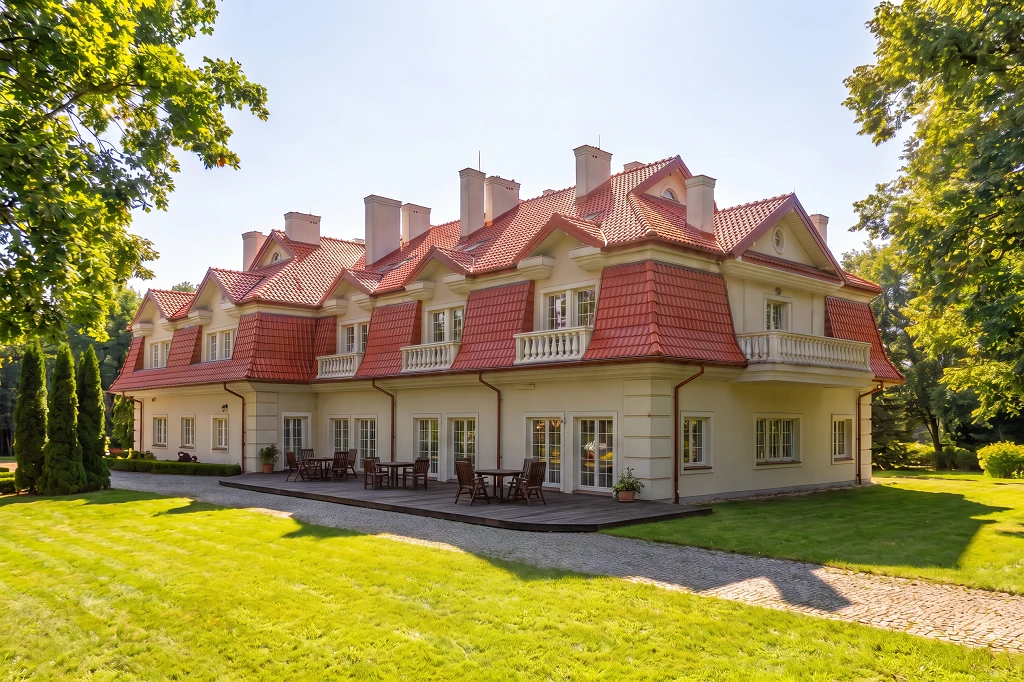

Model
Bryła budynku jest wydłużona co umożliwia realizację projektu na stosunkowo wąskich działkach. W elewacji frontowej uwagę przykuwa efektowna kolumnada podtrzymująca balkon. Pięknie prezentują się także lukarny balkonowe w elewacjach bocznych, oraz rzadko spotykany dach mansardowy. Aby wydobyć piękno architektury obiektu, warto zadbać o odpowiednie oświetlenie budynku z zewnątrz. Do realizacji LK-12 potrzeba działki o szerokości minimum 33 metrów.

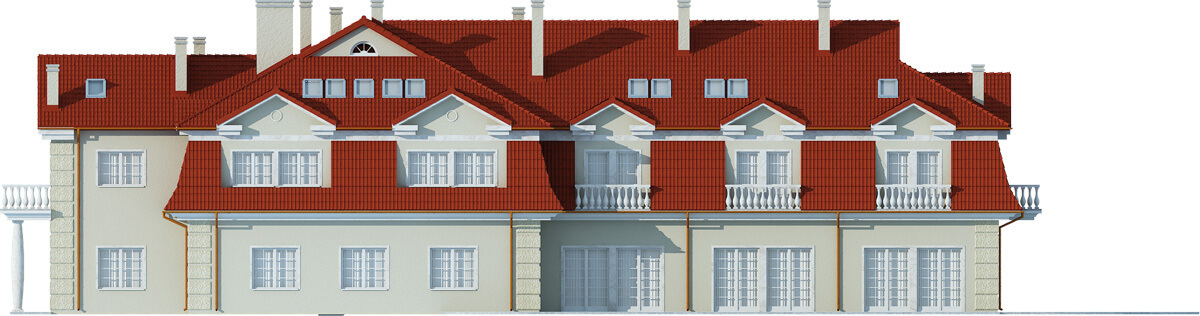

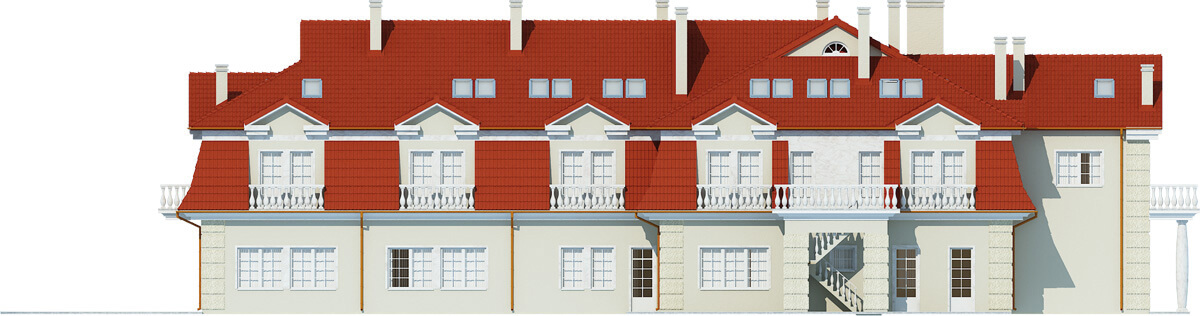

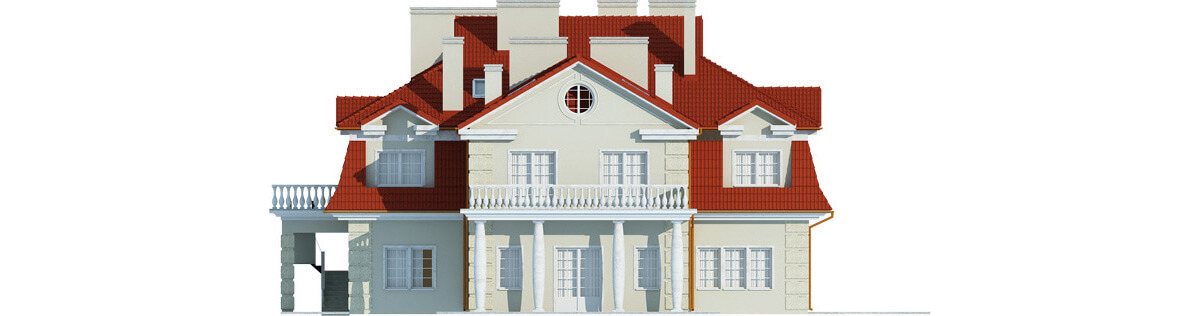

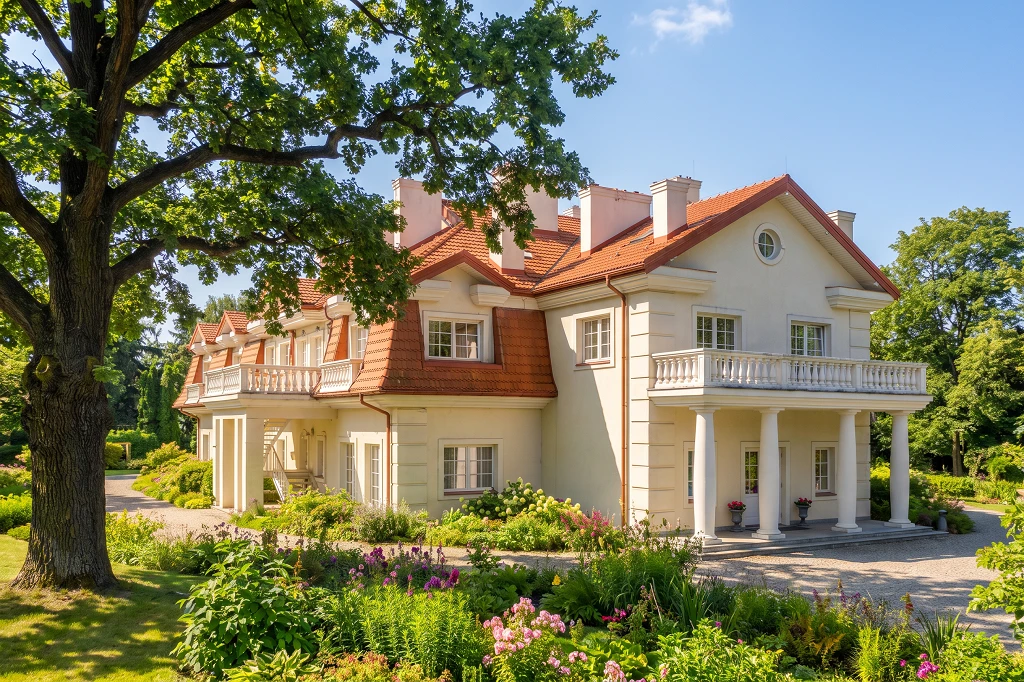

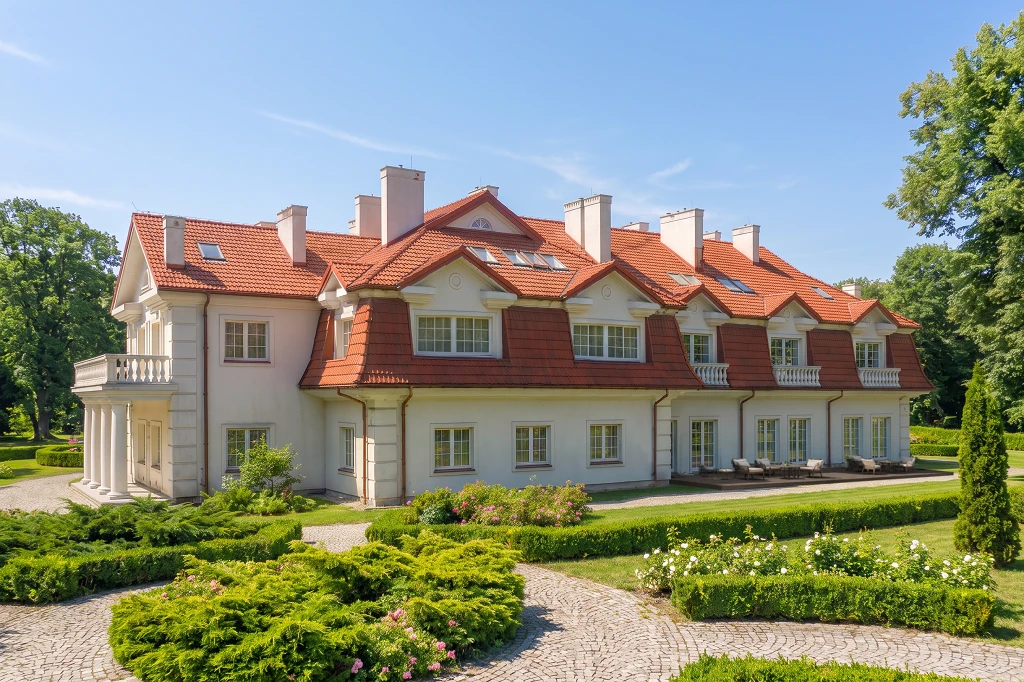

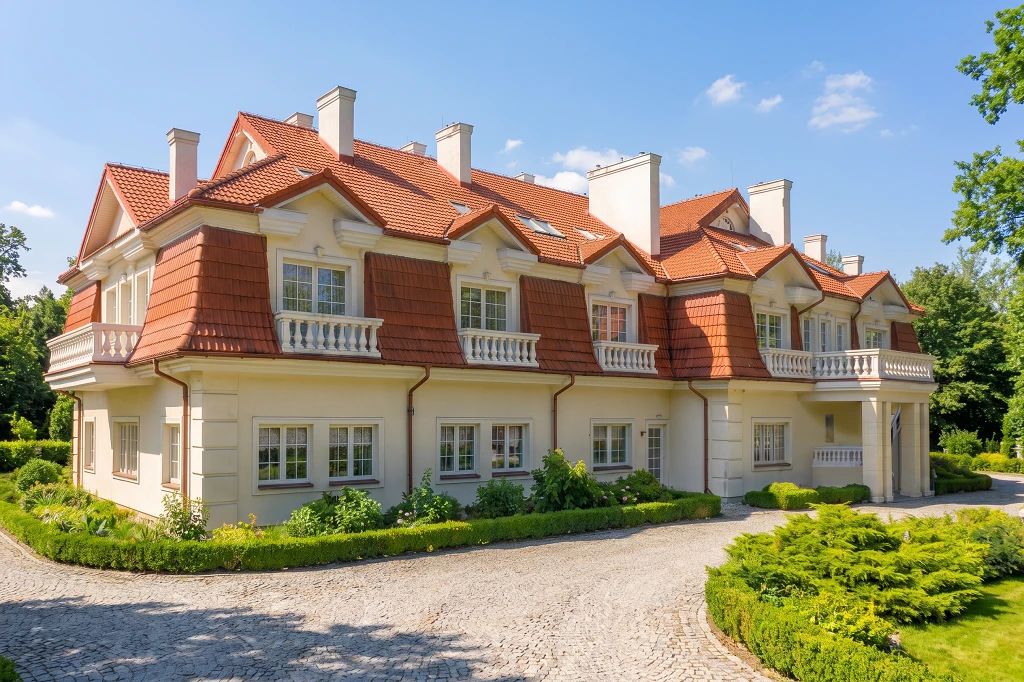

Elewacje
Informacje podstawowe
Technologia: tradycyjna
Ściany zewnętrzne: pustak ceramiczny 29 cm, styropian 15 cm, tynk zewnętrzny
Stropy: ceramiczne TERIVA
Kąt nachylenia dachu: 30°
Ogrzewanie: kotłownia zlokalizowana w piwnicy
Program: sala bankietowa na 130 osób, sala taneczna, sala degustacyjna, 28 pokoi hotelowych z łazienkami, recepcja, bar, zaplecze kuchenne, zaplecze magazynowe, część kateringowa oraz wydzielona część mieszkalna składająca się z salonu z aneksem kuchennym, 2 pokoi, łazienki oraz WC z pralnią
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna nawiewno wywiewna kuchni, wentylacja mechaniczna wywiewna sali bankietowej, wewnętrzne hydranty przeciw pożarowe)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- zestawienie materiałów budowlanych
- zgoda na zmiany w projekcie
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia użytkowa (m²) 1000 - 2000
- Powierzchnia zabudowy (m²) 500 - 1000
- Kąt nachylenia dachu (°) 25 - 30
- Szerokość działki/krótszy bok (m) 30 - 40
- Długość działki/dłuższy bok (m) pow. 50
- Wysokość budynku (m) 12 - 15
Podstawowe parametry projektu
- Powierzchnia użytkowa (m²) 1721.70
- Powierzchnia zabudowy (m²) 666.30
- Szerokość budynku/krótszy bok (m) 23
- Długość budynku/dłuższy bok (m) 41.30
- Wysokość budynku (m) 12.88
- Szerokość działki/krótszy bok (m) 32.84
- Długość działki/dłuższy bok (m) 55.60
- Kąt nachylenia dachu (°) 30
- Rodzaj dachu mansardowy
- Piwnica częściowo podpiwniczony
- Garaż bez garażu
- Poddasze poddasze użytkowe
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Strop w budynku* teriva
- Kubatura (m³) 8233.40
- Styl dwór polski
- Liczba kondygnacji 4
- Rodzaj ogrzewania gazowe
- Wentylacja* mechaniczna
- Liczba pomieszczeń 140
- Liczba wszystkich pokoi 31-40
- Liczba łazienek (bez WC) 21 - 30
Dodatkowe parametry projektu
- Winda w budynku tak
- Przystosowany dla osób niepełnosprawnych tak
- Garaż podziemny nie
- Pomieszczenie socjalne tak
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Projekty domów można również przeglądać analizując zestawienia rzutów parterów kliknij tutaj >>
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
