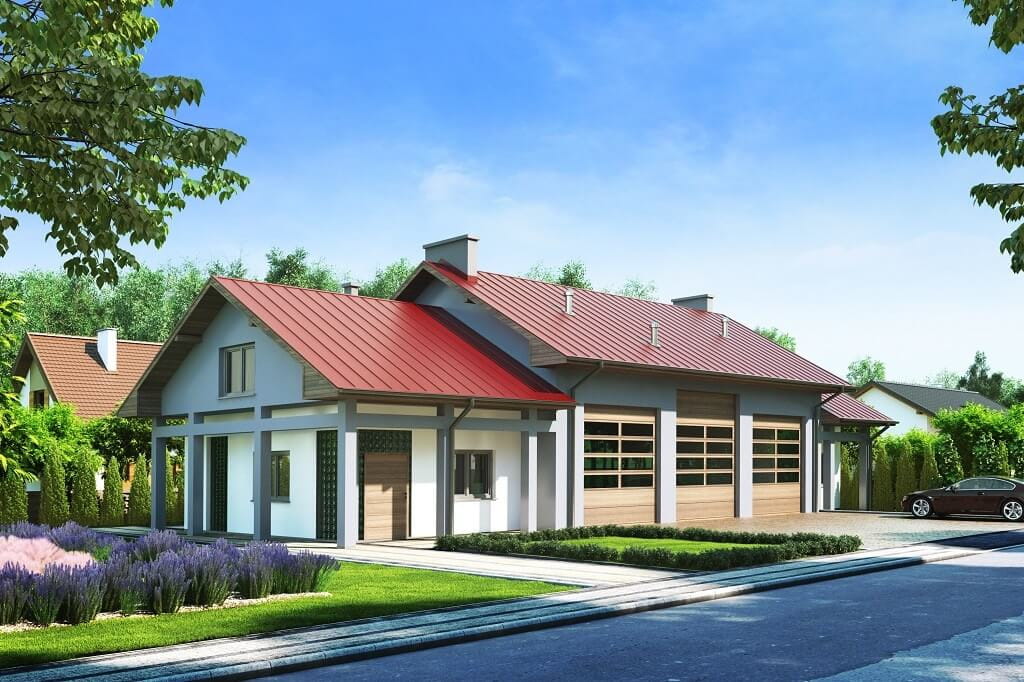

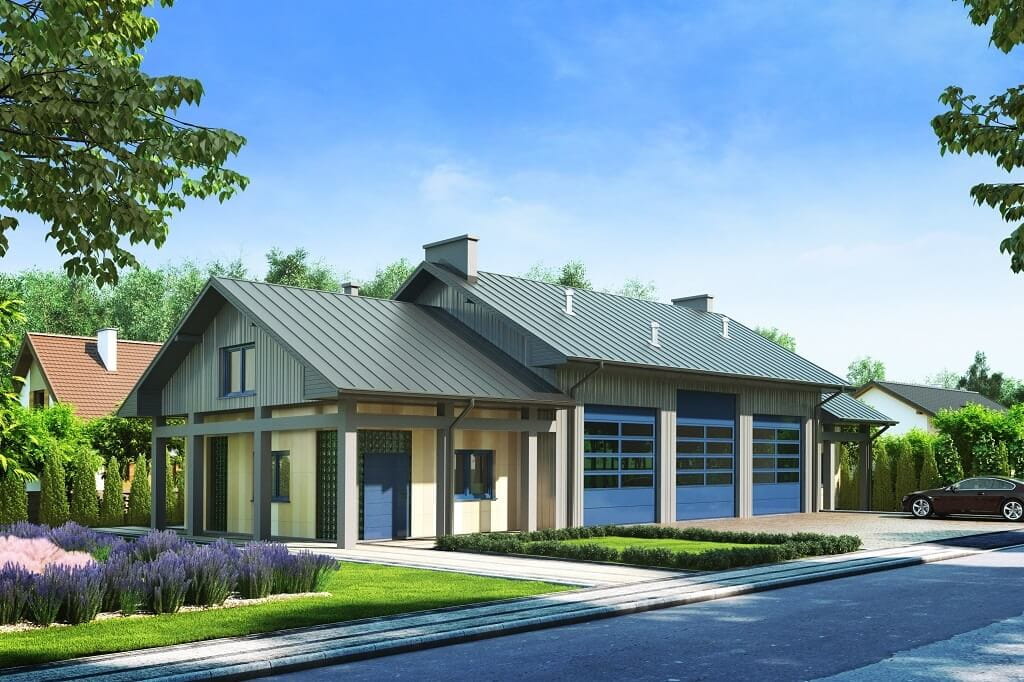

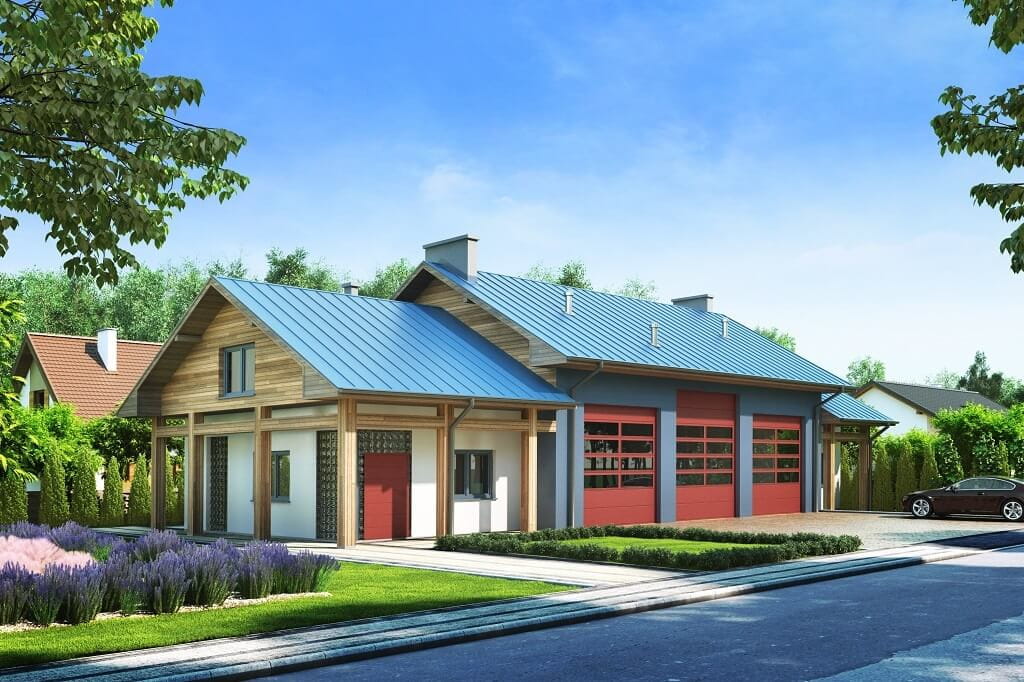

Projekt parterowego warsztatu samochodowego z tradycyjnym dwuspadowym dachem. Wydłużona forma umożliwiła zaprojektowanie aż trzech stanowisk samochodowych oraz wygodne rozplanowanie pozostałych funkcji. Istnieje możliwość stworzenia poddasza użytkowego z przeznaczeniem np. na strefę mieszkalną, doświetlonego przez umieszczenie świetlików w połaci dachu. Dzięki ciekawej bryle zespolonej z trzech części, stanowi ciekawy obiekt rozwiązany w tradycyjny sposób.

zobacz realizacje naszych projektów

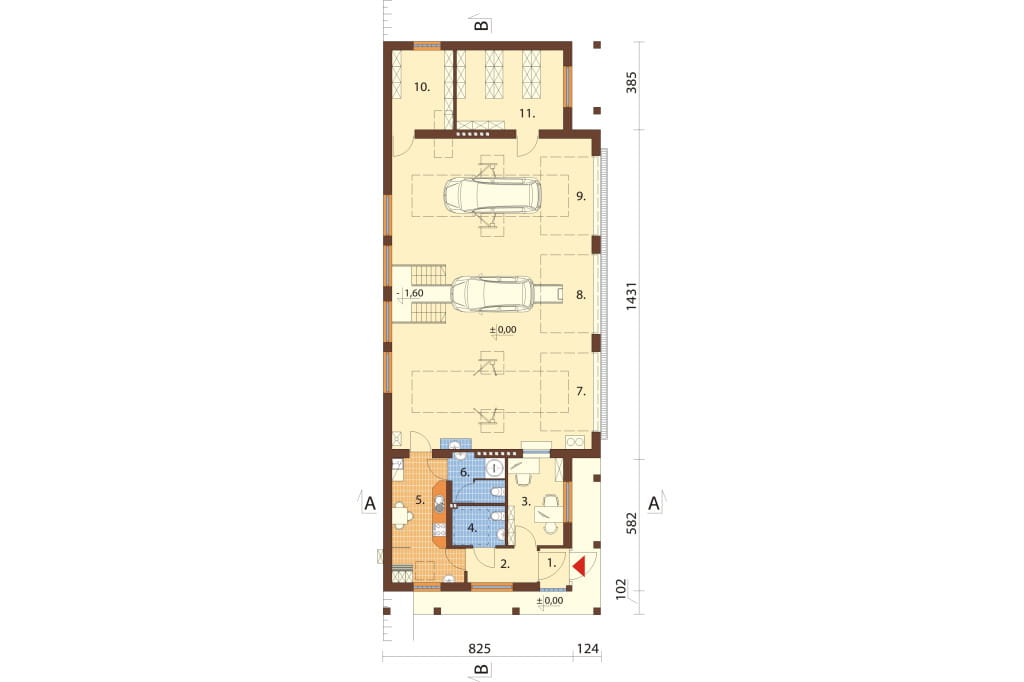

Rzut parteru



Projekt K-13 - rzut

RZUT PARTERU: 182,8 m2

1. Wiatrołap 2,3 m2
2. Hall 4,6 m2
3. Biuro 9,3 m2
4. WC niepełnosprawnych 4,0 m2
5. Pokój socjalny 14,1 m2
6. Łazienka 4,7 m2
7. Stanowisko napraw 38,8 m2
8. Stanowisko diagnostyczne 40,7 m2
9. Stanowisko napraw 38,8 m2
10. Magazyn 9,3 m2
11. Magazyn 16,2 m2

Na parterze zorganizowano trzy wydzielone strefy. Pierwszą z nich tworzy duża otwarta przestrzeń z przeznaczeniem na warsztat, doświetlona przez okna w tylnej elewacji. Po prawej stronie zorganizowano dwa magazyny, znakomite do składowania w nich potrzebnych narzędzi lub części samochodowych. Pomieszczenia te można jednak połączyć poprzez usunięcie ścianki działowej pomiędzy nimi. Zaplecze pracownicze tworzą: pokój socjalny, WC, łazienka z prysznicem oraz biuro. Dostęp do niego jest zapewniony dzięki dodatkowemu wejściu, umieszczonemu tuż przy narożu elewacji frontowej.
POWIĘKSZ RZUT

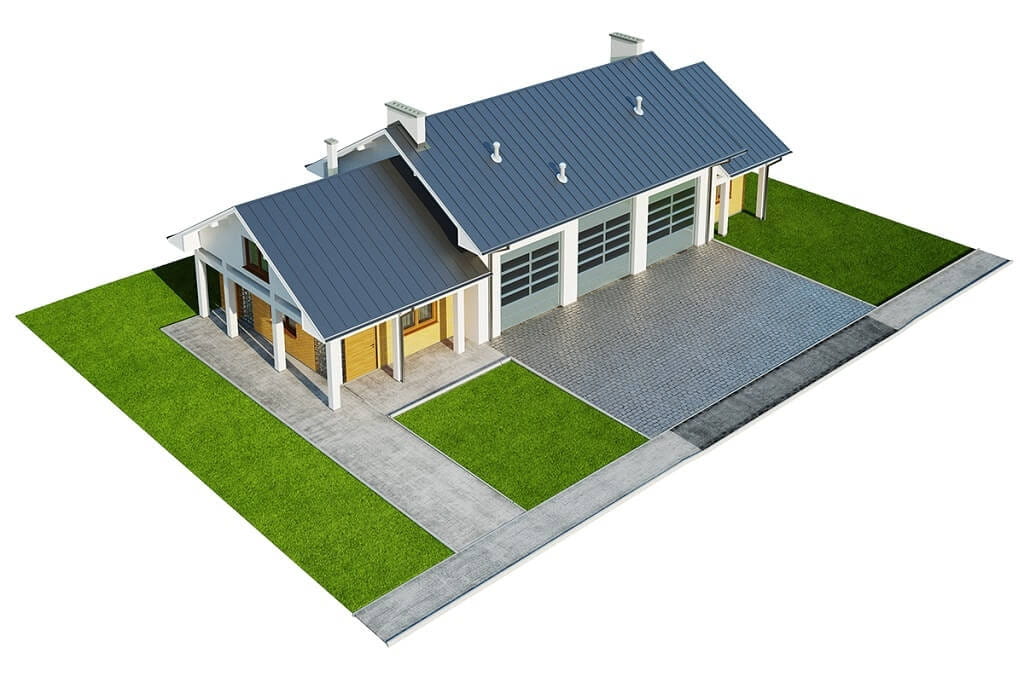

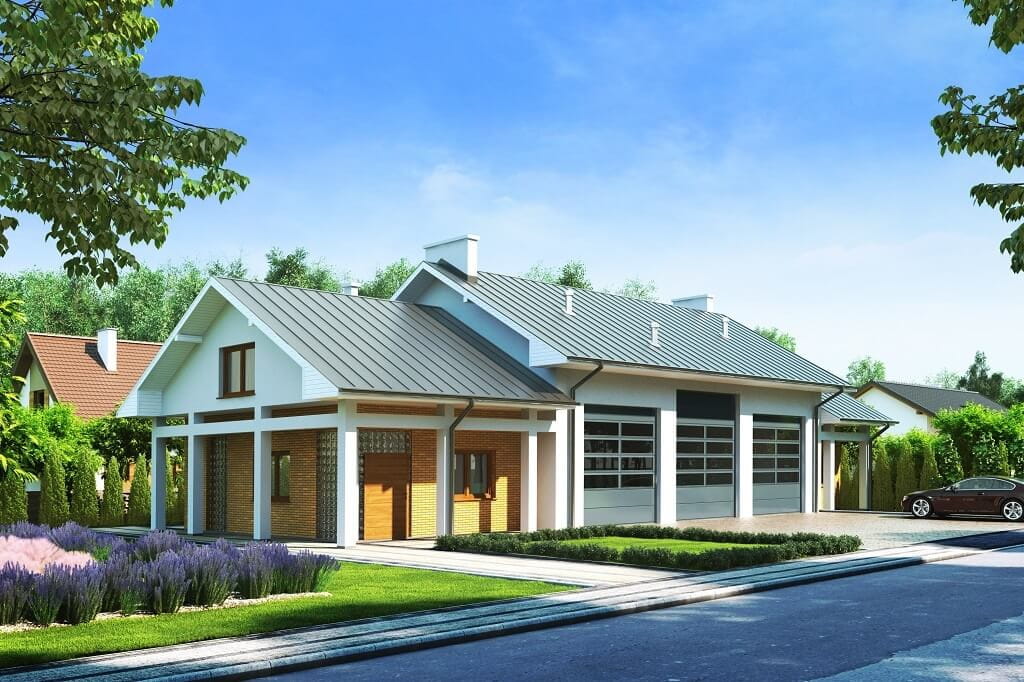

Model



Projekt K-13 - model

Elewacje



Projekt K-13 - elewacja

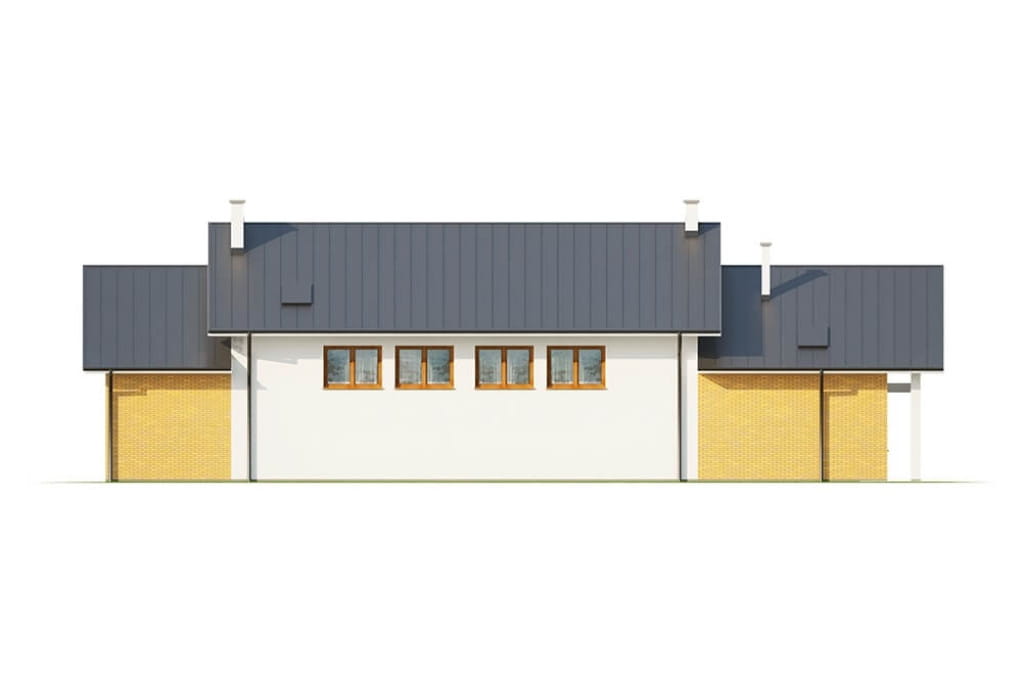

elewacja ogrodowa
Projekt K-13 - elewacja

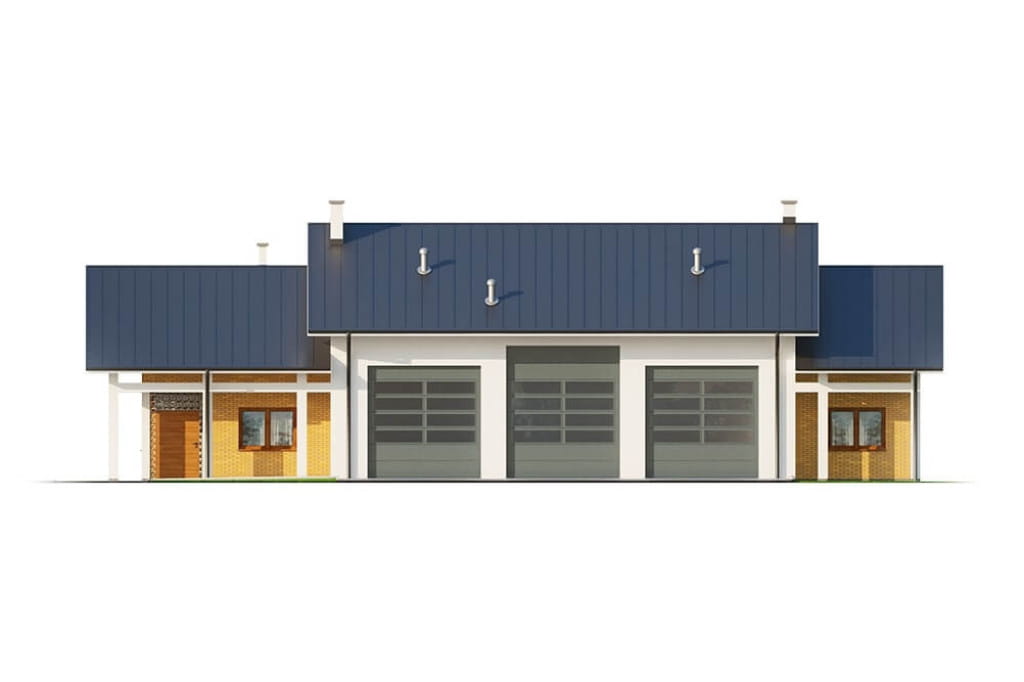

elewacja frontowa
Projekt K-13 - elewacja

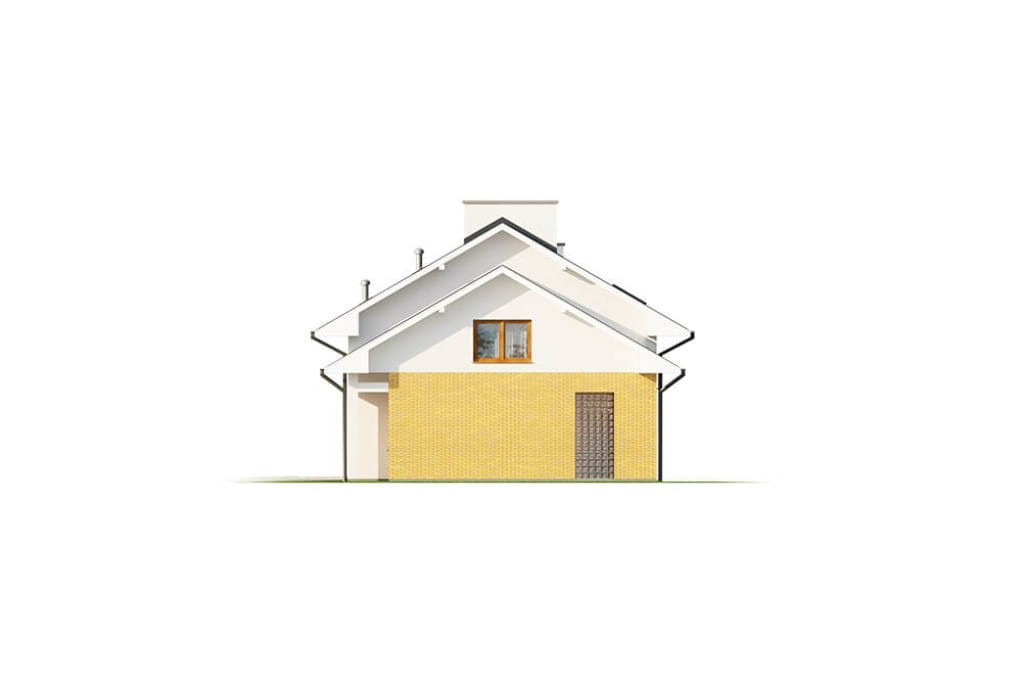

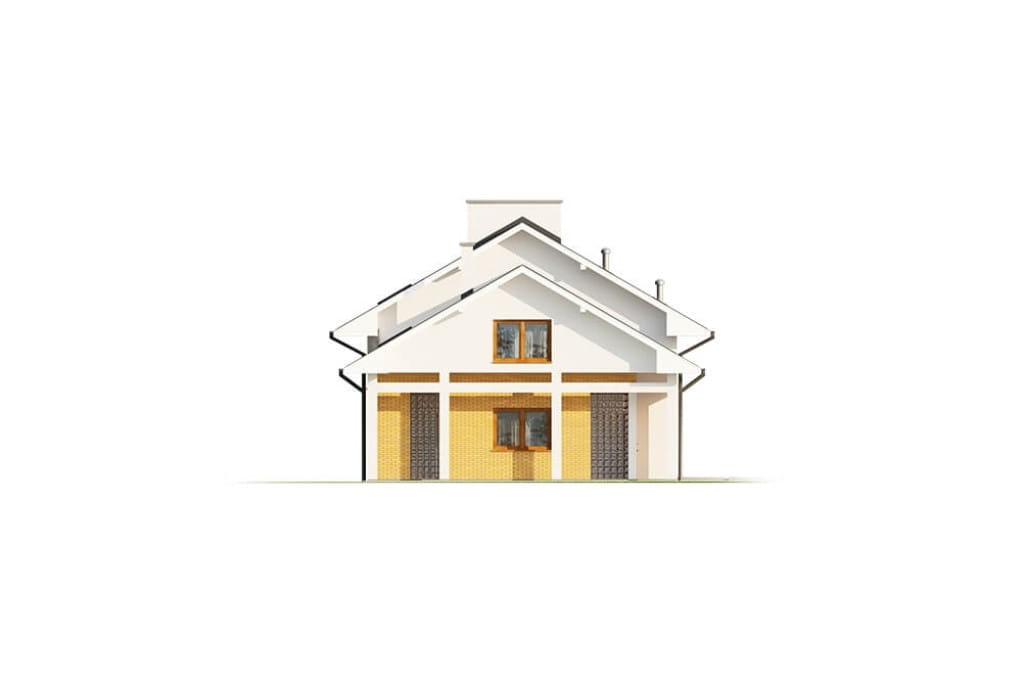

elewacja boczna
Projekt K-13 - elewacja
elewacja boczna

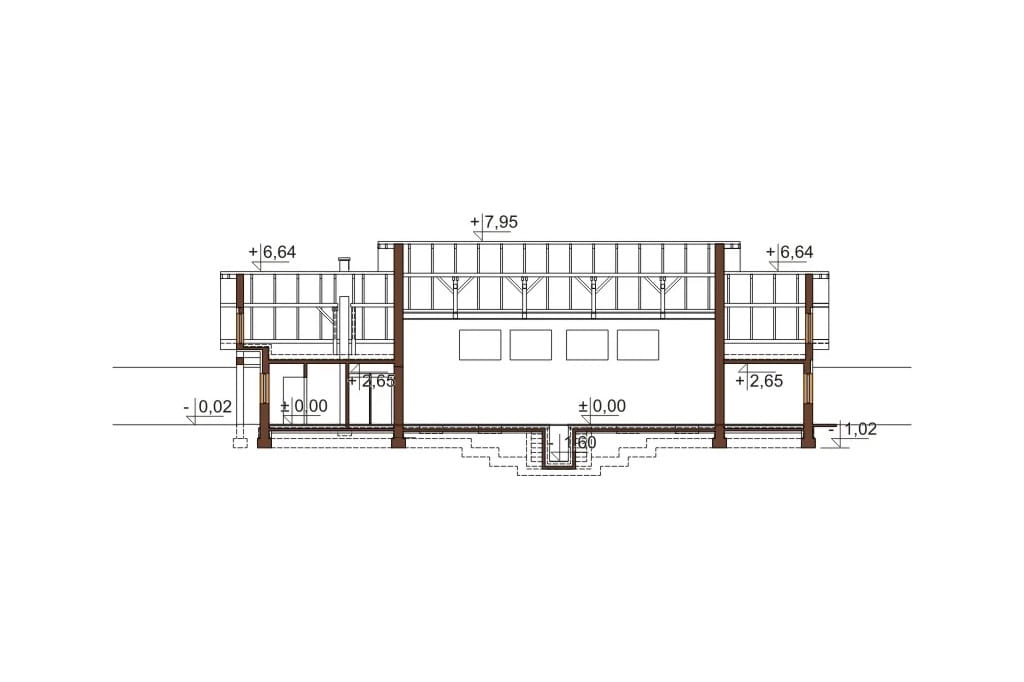

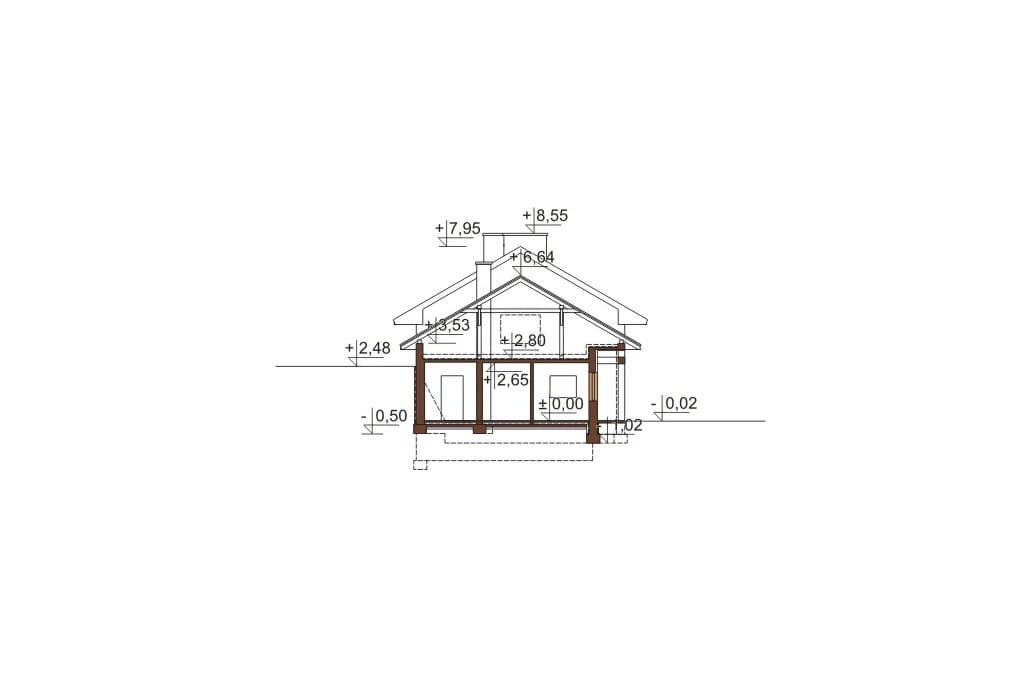

Przekrój



Projekt K-13 - przekrój

Budynek zaprojektowano bez podpiwniczenia oraz poddasza użytkowego, jednak bez problemu można go dostosować do indywidualnych potrzeb poszczególnych osób. Dwuspadowy dach umożliwi natomiast budowę niemal w każdym otoczeniu.

POWIĘKSZ PRZEKRÓJ
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt warsztatu samochodowego K-13
Budynek jest obiektem parterowym i nie jest podpiwniczony. W budynku przewiduje się zatrudnienie 3 pracowników.

Technologia: tradycyjna
Ściany zewnętrzne: beton komórkowy 24 cm, styropian 15 cm
Strop w budynku: żelbetowy na części
Kąt nachylenia dachu: 30°
Ogrzewanie: pompa ciepła powietrze woda
Pokrycie dachu: blacha dachówkowa
Program: wiatrołap, biuro, WC dla osób niepełnosprawnych, pokój socjalny, łazienka, 2 stanowiska napraw, stanowisko diagnostyczne, 2 magazyny



 Powierzchnia zabudowy: 237.50 m²
Powierzchnia użytkowa: 182.80 m²
Kubatura: 924.50 m³
Szerokość działki: 17.50 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 1
Liczba pomieszczeń: 11
Kąt nachylenia dachu: 30°
Pokój na parterze: Nie
Wysokość budynku: 7.97 m
Rodzaj ogrzewania: pompa ciepła
Wskaźnik energii pierwotnej: 91.06 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: brak poddasza
Typ: handlowo-usługowe, komercyjne, projekt warsztatu samochodowego, projekt budynku handlowo-usługowego, projekt budynku usługowego, projekt serwisu samochodowego, auto serwis
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :
  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan, c.o., wentylacja mechaniczna)
  • projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
  • zestawienie materiałów budowlanych
  • projektowana charakterystyka energetyczna budynku
  • zgoda na zmiany w projekcie



Projekt dostosowany do aktualnych norm dostępny w terminie ustalonym z biurem
