Warsztat samochodowy

14 850,00 zł

	Projekt na zamówienie dostępny w terminie ustalonym z biurem skontaktuj się >>
	W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >>
	Parametry projektu zobacz >>
	Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >>
	Odbicie lustrzane projektu zobacz >>
	Koszty budowy zobacz >>
	Forum dotyczące tego projektu zobacz >>

Przejdź do opisu projektu i spaceru 3D

	Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >>
	Adaptacja i pozwolenie na budowę zobacz >>
	Jeśli masz pytanie napisz >>

Napisz jeśli masz pytanie

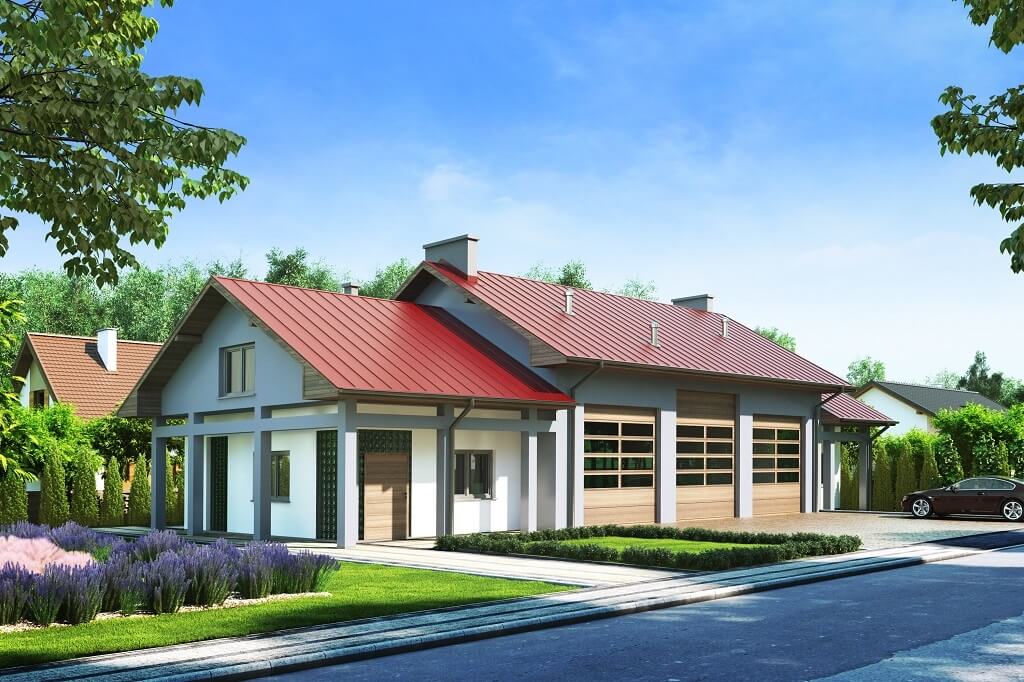

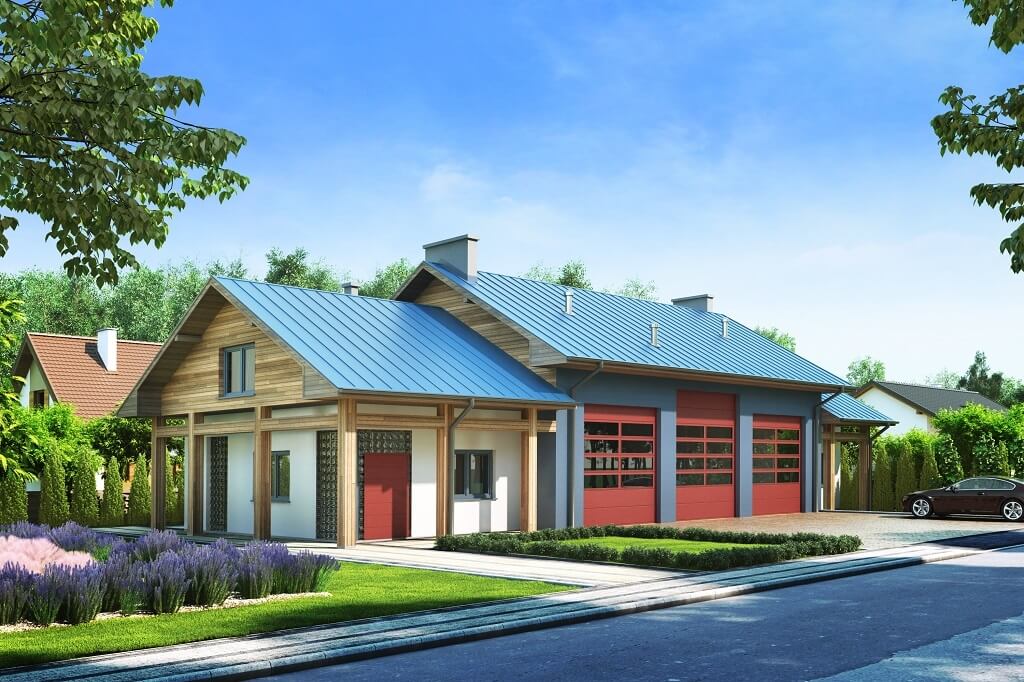

Prezentacja projektu

Opis projektu

Powierzchnia użytkowa: 182,80 m². Budynek jest obiektem parterowym i nie jest podpiwniczony. W budynku przewiduje się zatrudnienie 3 pracowników.

Projekt parterowego warsztatu samochodowego z tradycyjnym dwuspadowym dachem. Wydłużona forma umożliwiła zaprojektowanie aż trzech stanowisk samochodowych oraz wygodne rozplanowanie pozostałych funkcji. Istnieje możliwość stworzenia poddasza użytkowego z przeznaczeniem np. na strefę mieszkalną, doświetlonego przez umieszczenie świetlików w połaci dachu. Dzięki ciekawej bryle zespolonej z trzech części, stanowi ciekawy obiekt rozwiązany w tradycyjny sposób.

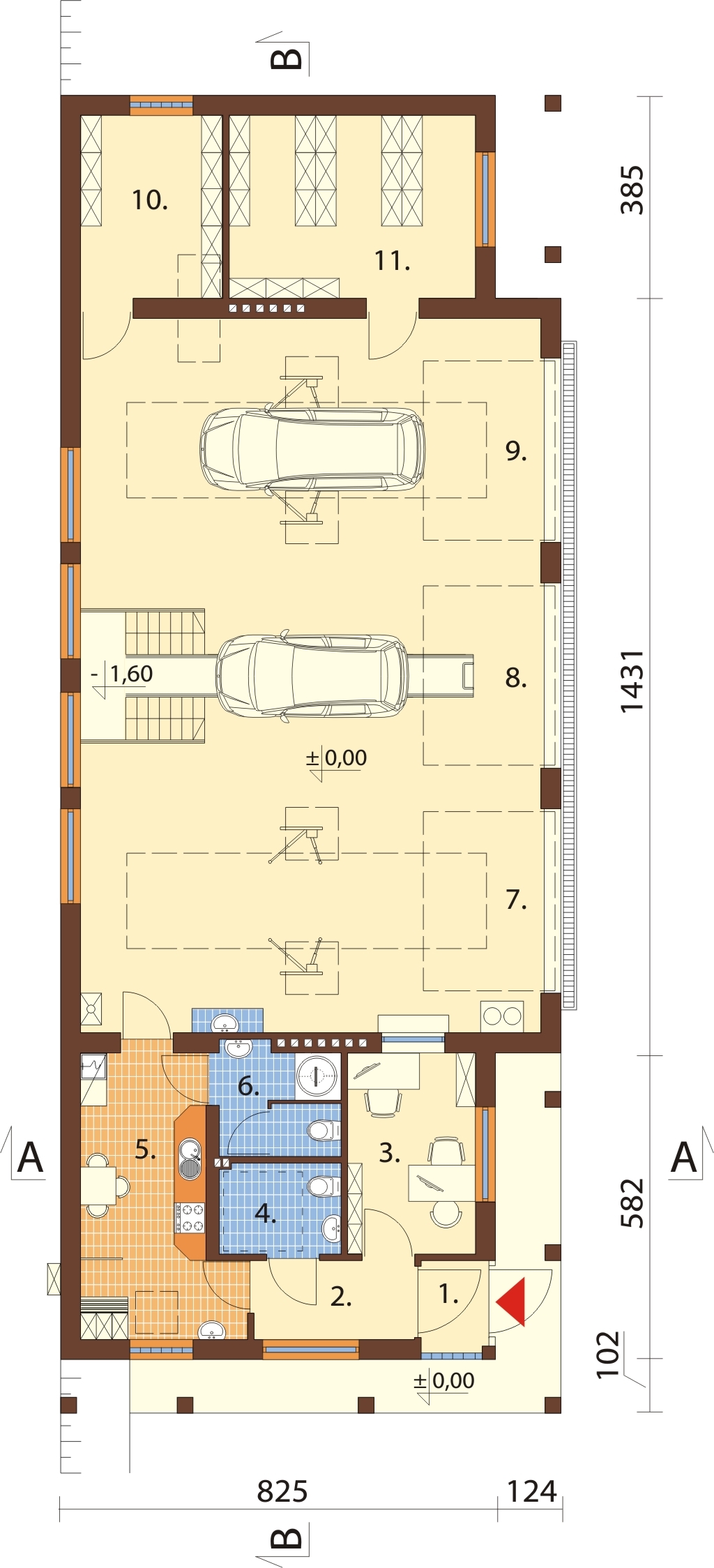

Rzut parteru

Powiększ rzut

Parter: 182,8 m²
1. Wiatrołap 2,3 m²
2. Hall 4,6 m²
3. Biuro 9,3 m²
4. Wc dla niepełnosprawnych 4,0 m²
5. Pokój socjalny 14,1 m²
6. Łazienka 4,7 m²
7. Stanowisko napraw 38,8 m²
8. Stanowisko diagnostyczne 40,7 m²
9. Stanowisko napraw 38,8 m²
10. Magazyn 9,3 m²
11. Magazyn 16,2 m²

Na parterze zorganizowano trzy wydzielone strefy. Pierwszą z nich tworzy duża otwarta przestrzeń z przeznaczeniem na warsztat, doświetlona przez okna w tylnej elewacji. Po prawej stronie zorganizowano dwa magazyny, znakomite do składowania w nich potrzebnych narzędzi lub części samochodowych. Pomieszczenia te można jednak połączyć poprzez usunięcie ścianki działowej pomiędzy nimi. Zaplecze pracownicze tworzą: pokój socjalny, WC, łazienka z prysznicem oraz biuro. Dostęp do niego jest zapewniony dzięki dodatkowemu wejściu, umieszczonemu tuż przy narożu elewacji frontowej.

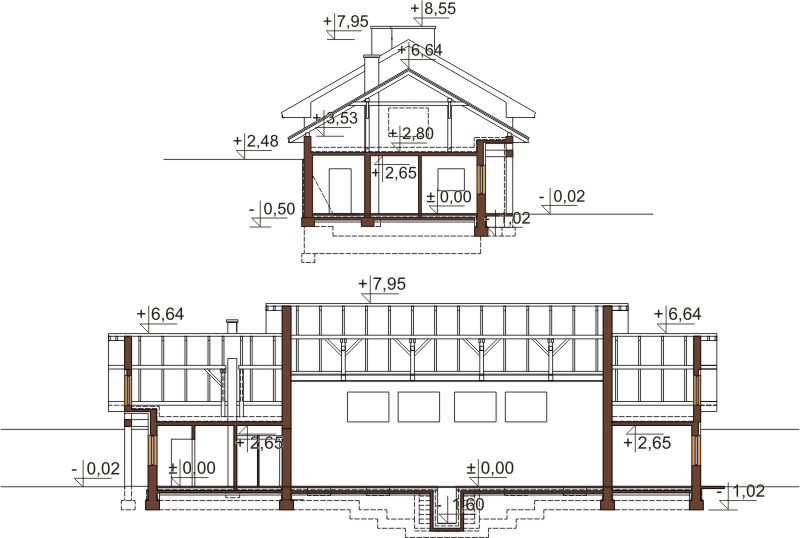

Przekrój

A-A

B-B

Budynek zaprojektowano bez podpiwniczenia oraz poddasza użytkowego, jednak bez problemu można go dostosować do indywidualnych potrzeb poszczególnych osób. Dwuspadowy dach umożliwi natomiast budowę niemal w każdym otoczeniu.

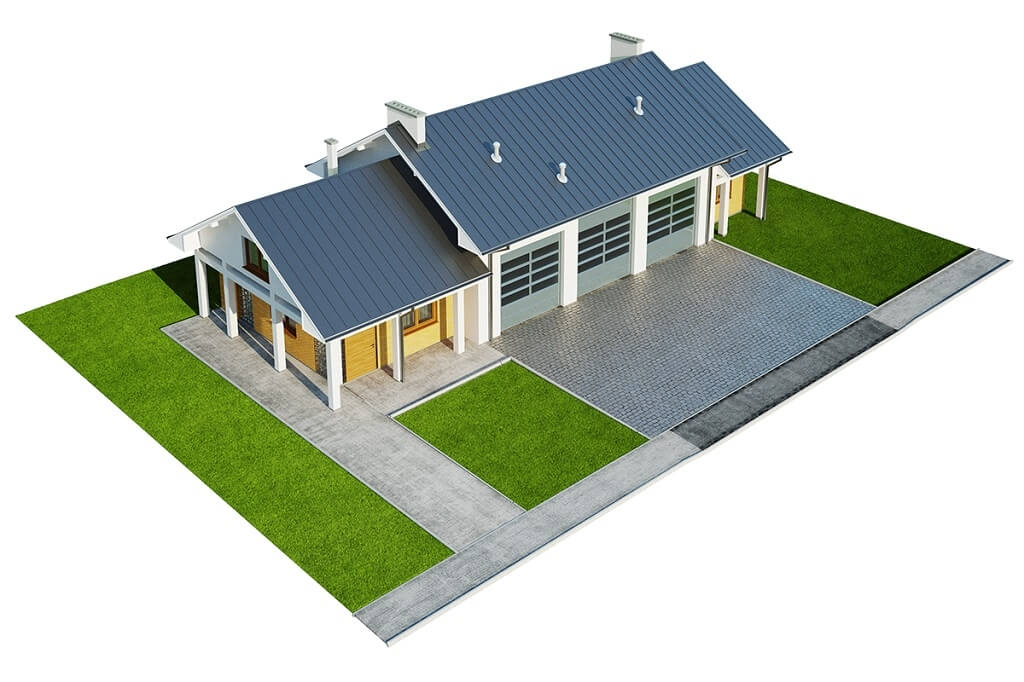

Model

Elewacje

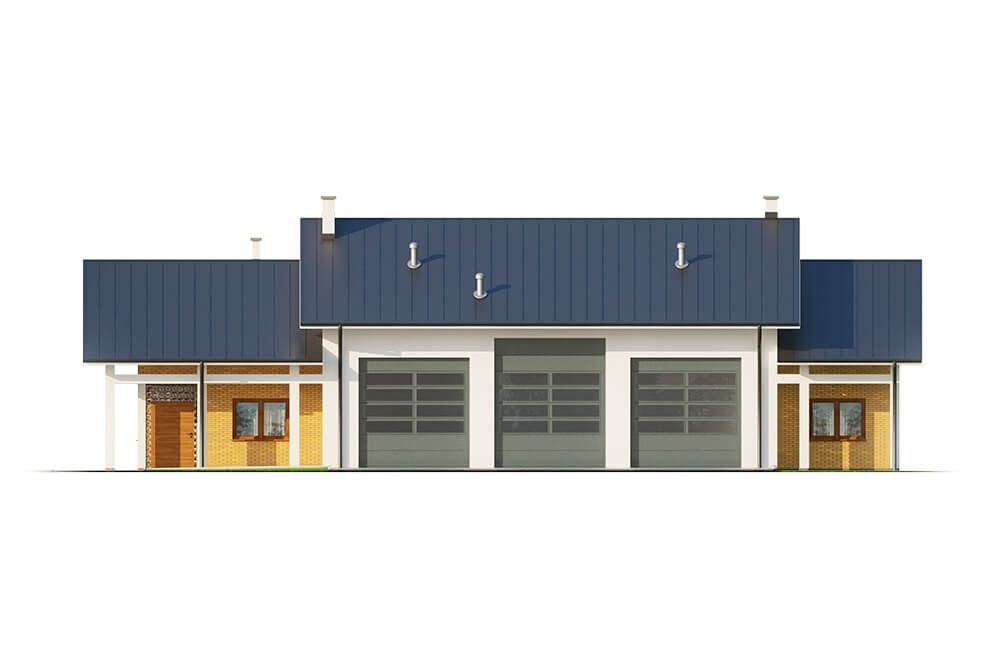

Elewacja frontowa

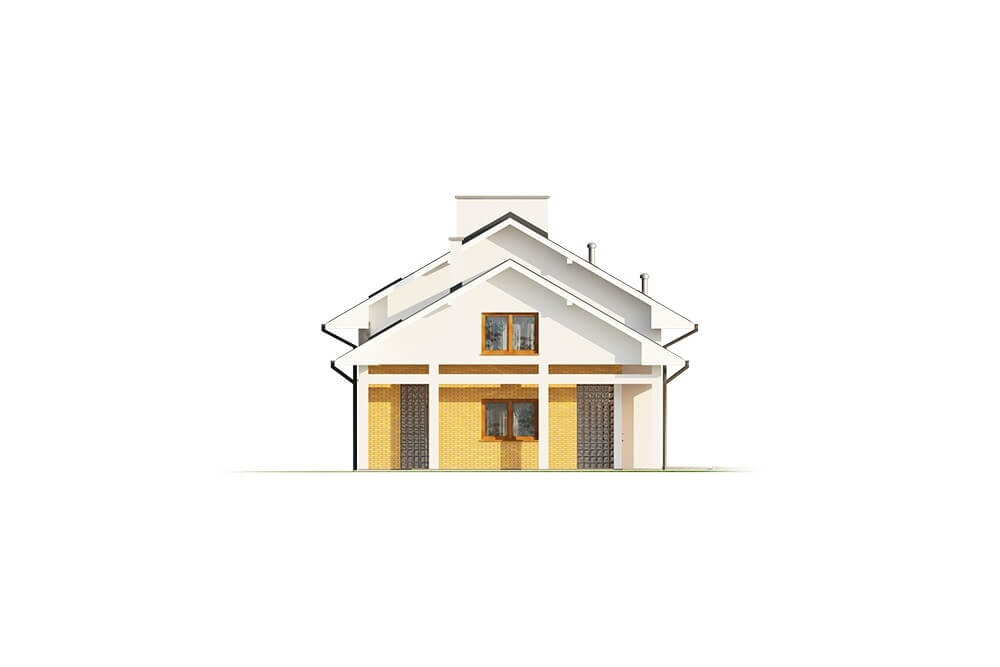

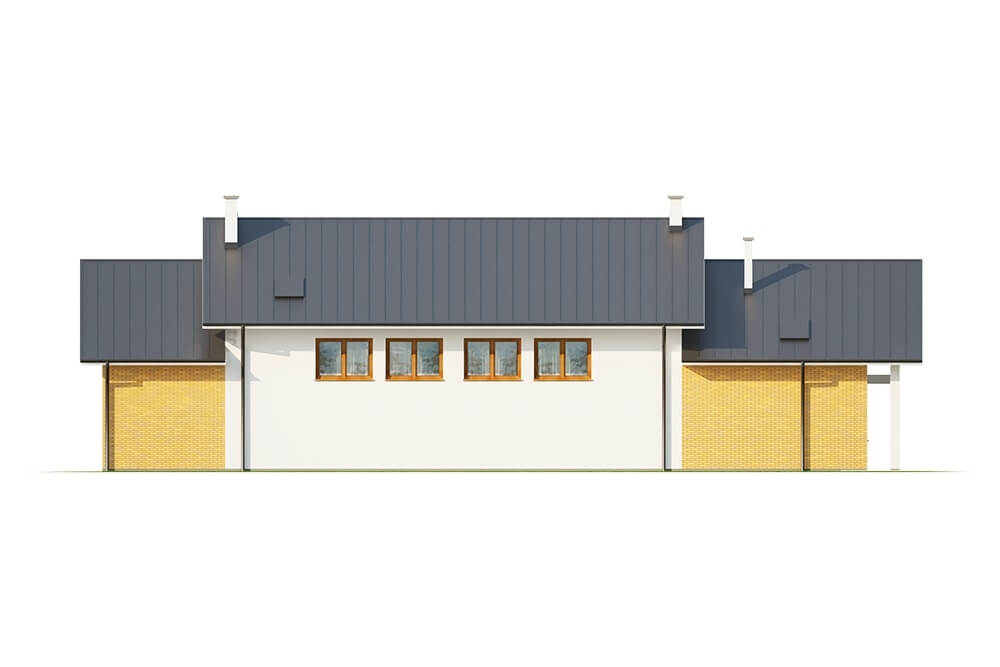

Elewacja ogrodowa

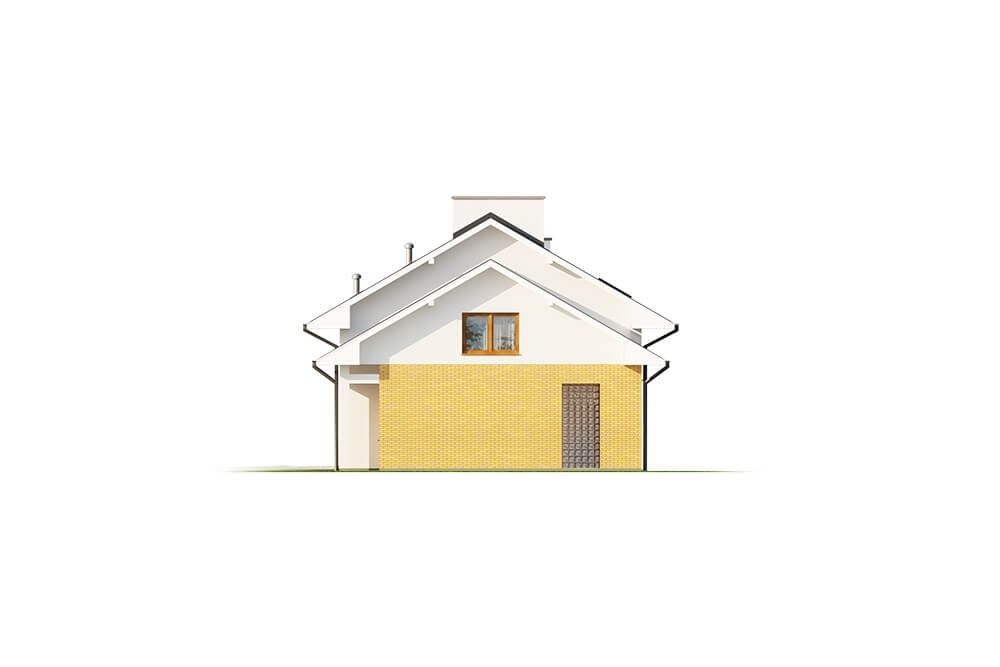

Elewacja boczna

Informacje podstawowe

Technologia: tradycyjna

Ściany zewnętrzne: beton komórkowy 24 cm, styropian 15 cm

Strop w budynku: żelbetowy na części

Kąt nachylenia dachu: 30°

Ogrzewanie: pompa ciepła powietrze woda

Pokrycie dachu: blacha dachówkowa

Program: wiatrołap, biuro, WC dla osób niepełnosprawnych, pokój socjalny, łazienka, 2 stanowiska napraw, stanowisko diagnostyczne, 2 magazyny

Koszty budowy sprawdź >>

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk

Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.

Zawartość projektu sprawdź szczegóły >>

Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:

projekt architektoniczny budowlany
projekt konstrukcyjny budowlany
projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan, c.o., wentylacja mechaniczna)
projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
zestawienie materiałów budowlanych
projektowana charakterystyka energetyczna budynku
zgoda na zmiany w projekcie

Zdjęcia z realizacji zobacz wszystkie >>

Ogólne kategorie, do których należy ten projekt

Powierzchnia użytkowa (m²) 150 - 200
Powierzchnia zabudowy (m²) 200 - 300
Kąt nachylenia dachu (°) 25 - 30
Szerokość działki/krótszy bok (m) 16 - 18
Długość działki/dłuższy bok (m) 0 - 10
Wysokość budynku (m) 7 - 8

Podstawowe parametry projektu

Powierzchnia użytkowa (m²) 182.80
Powierzchnia zabudowy (m²) 237.50
Szerokość budynku/krótszy bok (m) 9.5
Długość budynku/dłuższy bok (m) 25
Wysokość budynku (m) 7.97
Szerokość działki/krótszy bok (m) 17.50
Kąt nachylenia dachu (°) 30
Rodzaj dachu dwuspadowy
Piwnica bez podpiwniczenia
Garaż bez garażu
Poddasze brak poddasza

Uzupełniające parametry projektu

Rodzaj technologii* tradycyjna
Strop w budynku* żelbetowy
Układ dachu kalenicowy
Pokrycie dachu* blachodachówka
Kubatura (m³) 924.50
Liczba kondygnacji 1
Rodzaj ogrzewania pompa ciepła
Wskaźnik energii pierwotnej (kWh/(m²·rok)) 91.06
Wentylacja* grawitacyjna
Liczba pomieszczeń 11
Liczba łazienek (bez WC) 1

Dodatkowe parametry projektu

Winda w budynku nie
Przystosowany dla osób niepełnosprawnych tak
Garaż podziemny nie
Pomieszczenie socjalne tak

* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
