Motel, Pensjonat
Kod: LK-07
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Projekt na zamówienie dostępny w terminie ustalonym z biurem skontaktuj się >> |
 |
Parametry projektu zobacz >> |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |
Prezentacja projektu
Opis projektu
LK-07. Projekt motelu, projekt hotelu, projekt pensjonatu, projekt zajazdu, projekt budynku noclegowego, projekt restauracji, projekt budynku weselnego, projekt baru

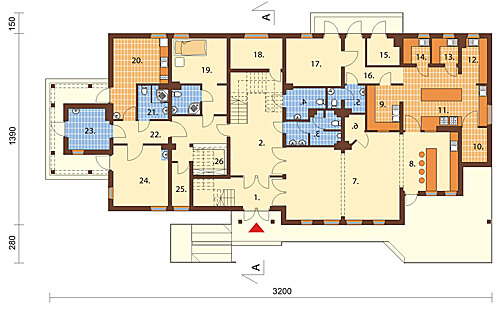

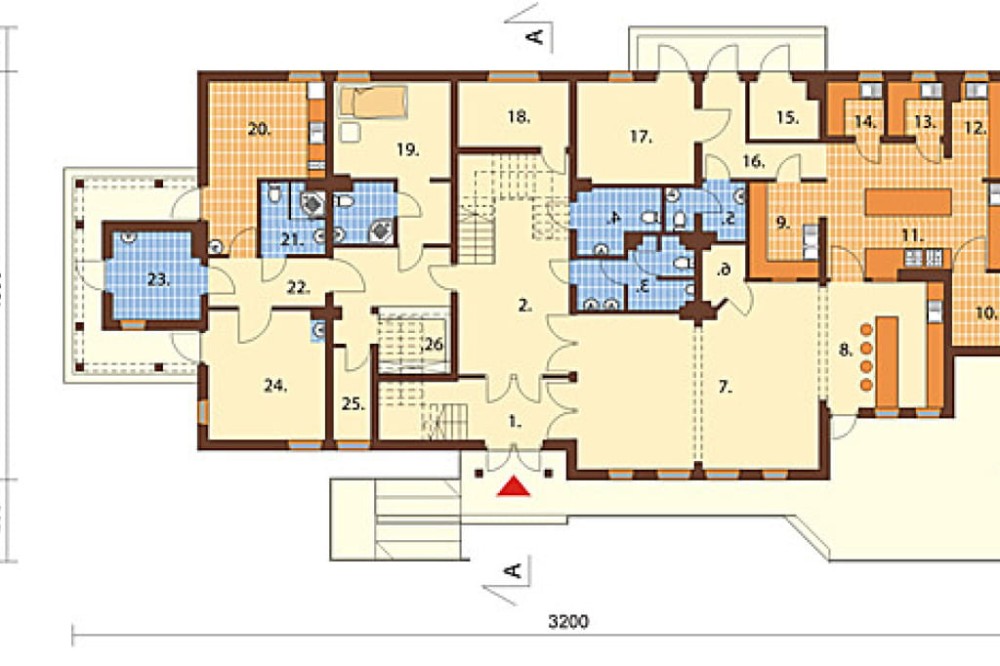

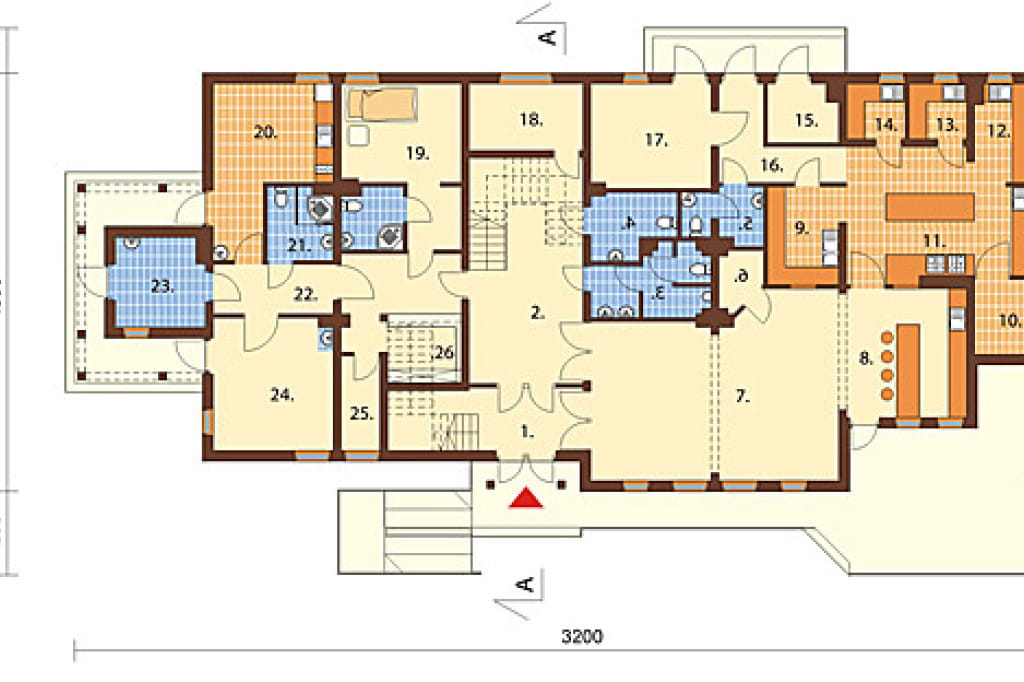

Rzut parteru
1. WIATROŁAP 13,2 m²
2. HALL+ KOMUNIKACJA 36,5 m²
3. WC MĘSK 8,0 m²
4. WC DAMSKI + NIEPEŁNOSPRAWNYCH 5,6 m²
5. WC PERSONELU 4,6 m²
6. MAGAZYN 2,6 m²
7. SALA RESTAURACYJNA 46,7 m²
8. SALA BAROWA 17,1 m²
9. ZMYWALNIA NACZYŃ STOŁOWYCH 7,8 m²
10. CHŁODNIA 4,6 m²
11. KUCHNIA GŁÓWNA 24,3 m²
12. PRZYGOTOWALNIA 5,9 m²
13. WYPARZALNIA JAJ 3,6 m²
14. ZMYWALNIA NACZYŃ KUCHENNYCH 3,6 m²
15. POMIESZCZENIE NA ODPADKI 4,4 m²
16. KORYTARZ 8,3 m²
17. MAGAZYN 13,9 m²
18. POKÓJ KIEROWNIKA 8,4 m²
19. POKÓJ HOTELOWY DLA NIEPEŁNOSPRAWNYCH 21,1 m²
20. POKÓJ SOCJALNY 17,5 m²
21. WC + NATRYSK 5,1 m²
22. KORYTARZ 6,6 m²
23. KOTŁOWNIA 8,7 m²
24. MAGAZYN SPRZĘTU 17,6 m²
25. ZAPLECZE RECEPCJI 4,0 m²
26. RECEPCJA 7,5 m²
Parter tworzy między innymi przestronna sala konsumpcyjna, którą zaplanowano tuż obok głównego wejścia do budynku. Jej poprawne funkcjonowanie umożliwia zaplecze z kuchnią, magazynami oraz węzły sanitarne. Po lewej stronie budynku znajduje się recepcja, pomieszczenia pracownicze i magazyn sprzętu. Na parterze zorganizowano również pokój dla osób niepełnosprawnych z przystosowaną łazienką.

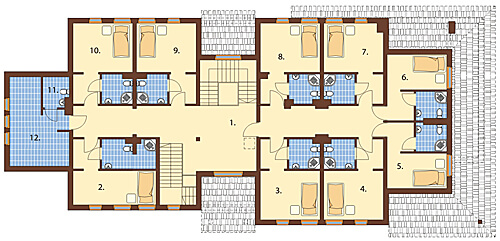

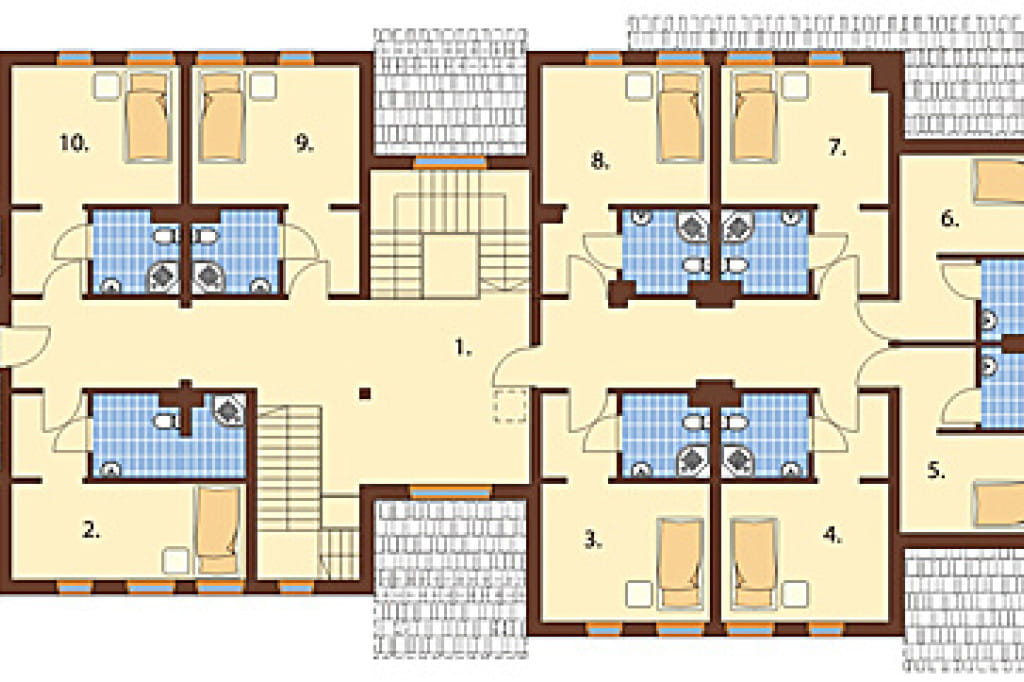

Rzut piętra / antresoli
1. HALL + KOMUNIKACJA 74,3 m²
2. POKÓJ HOTELOWY 23,3 m²
3. POKÓJ HOTELOWY 20,8 m²
4. POKÓJ HOTELOWY 20,8 m²
5. POKÓJ HOTELOWY 16,8 m²
6. POKÓJ HOTELOWY 16,8 m²
7. POKÓJ HOTELOWY 20,5 m²
8. POKÓJ HOTELOWY 20,5 m²
9. POKÓJ HOTELOWY 20,8 m²
10. POKÓJ HOTELOWY 20,8 m²
11. POMIESZCZENIE PORZĄDKOWE 3,5 m²
12. PRALNIA + PRASOW. 19,7 m²
Na poddaszu zaprojektowano przestrzeń z pokojami noclegowymi. Zaplanowano ich dziewięć i zaopatrzono w prywatne łazienki. Ponadto ich pracę wspomaga pomieszczenie porządkowe oraz pralnia.

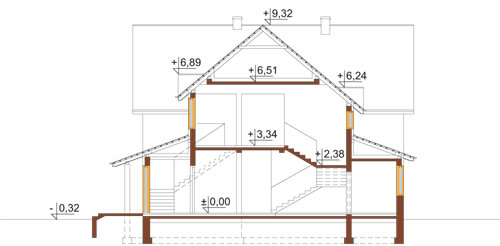

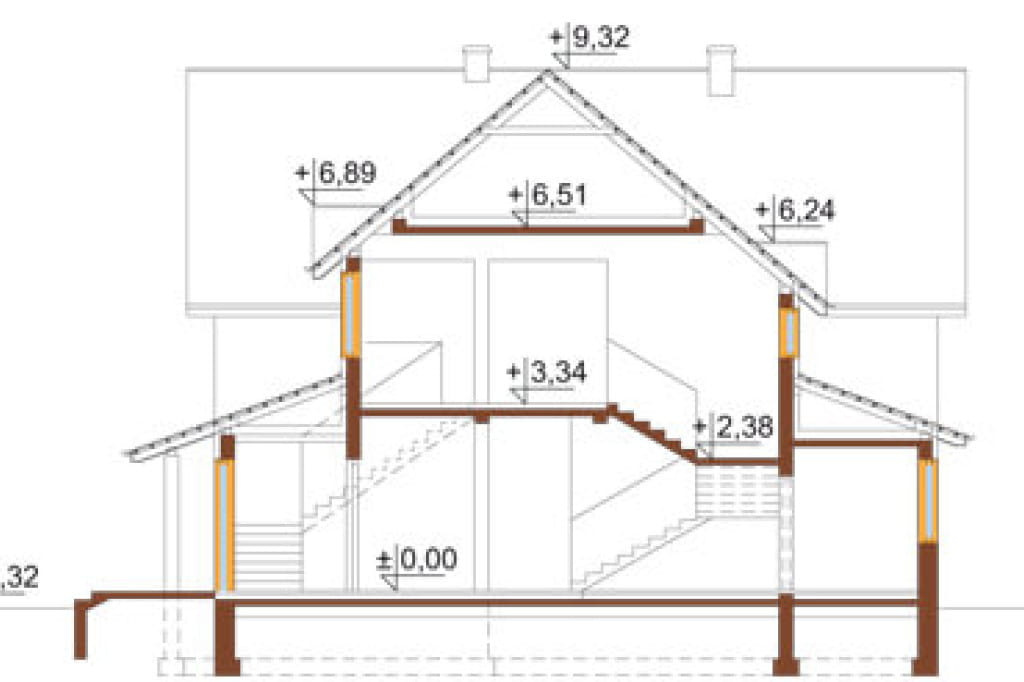

Przekrój

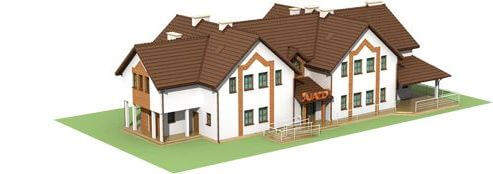

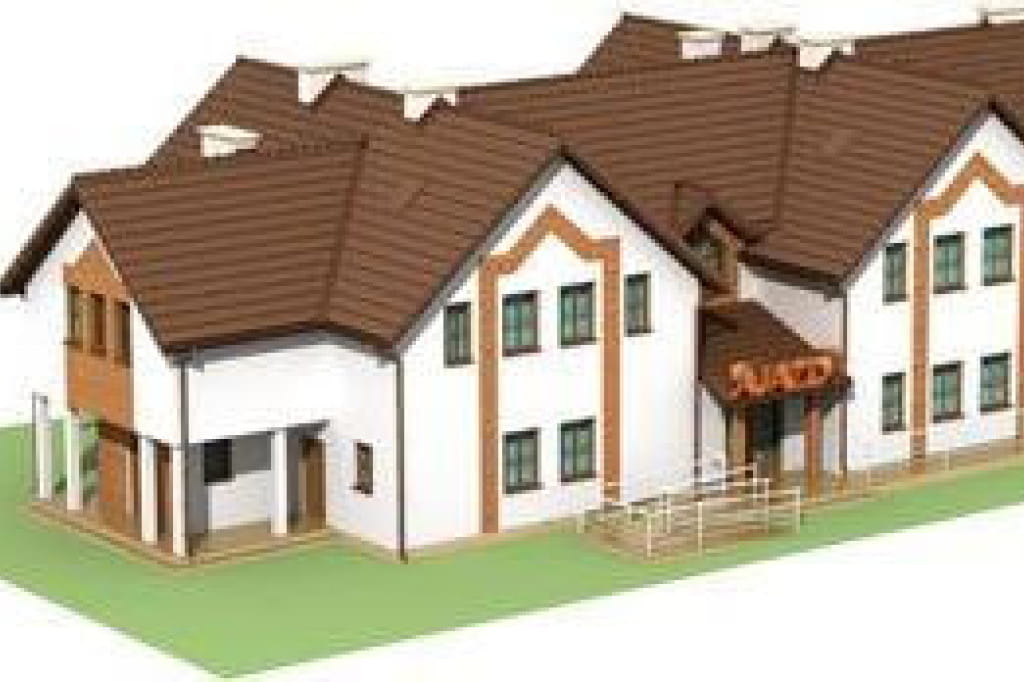

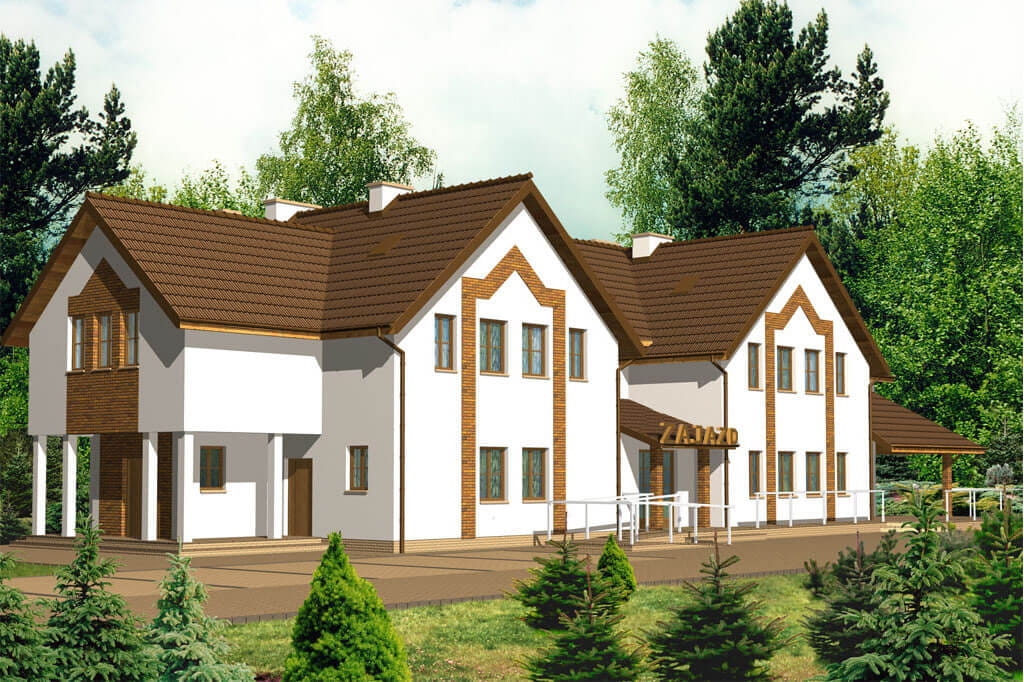

Model 3D

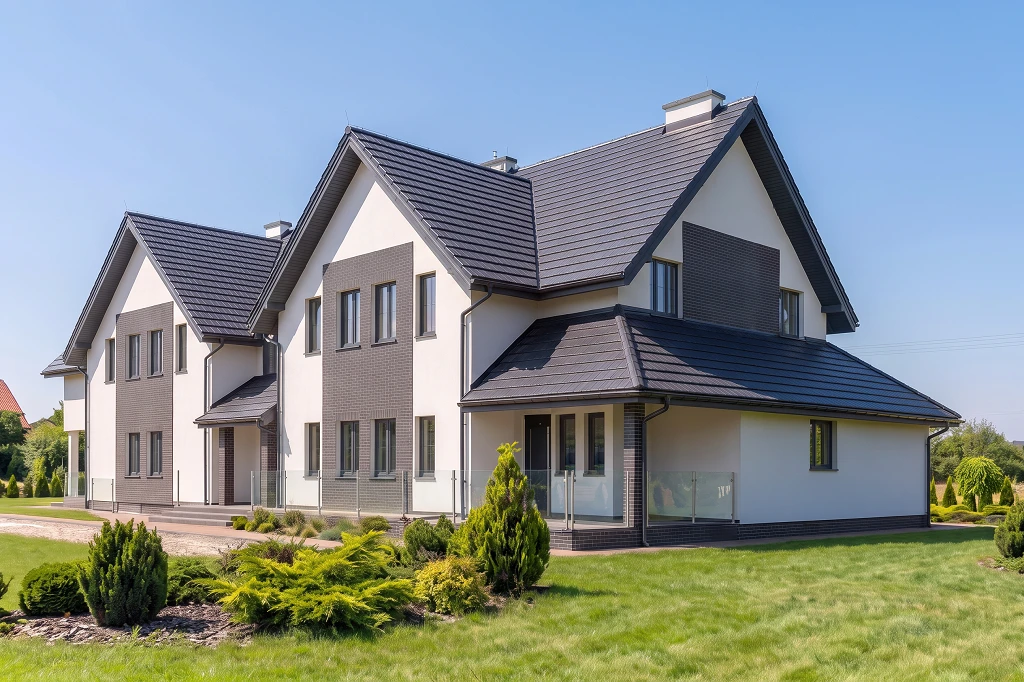

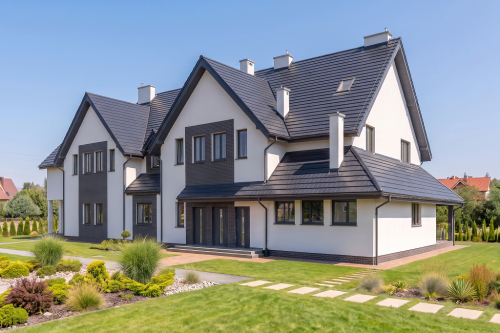

Bryła budynku sprawia zespolonej z kilku elementów, które razem tworzą spójną całość. Dzięki temu jest ona bardziej atrakcyjna i umożliwia organizację wokół obiektu kilka miejsc idealnych do zaplanowania ogrodu lub tarasu. W strefie frontowej utworzono obszerny taras z podjazdem, dzięki czemu spełnia on również potrzeby osób niepełnosprawnych lub z małymi dziećmi, co korzystnie wpłynie na opinię o tym miejscu. Całość przykrywa dach dwuspadowy.

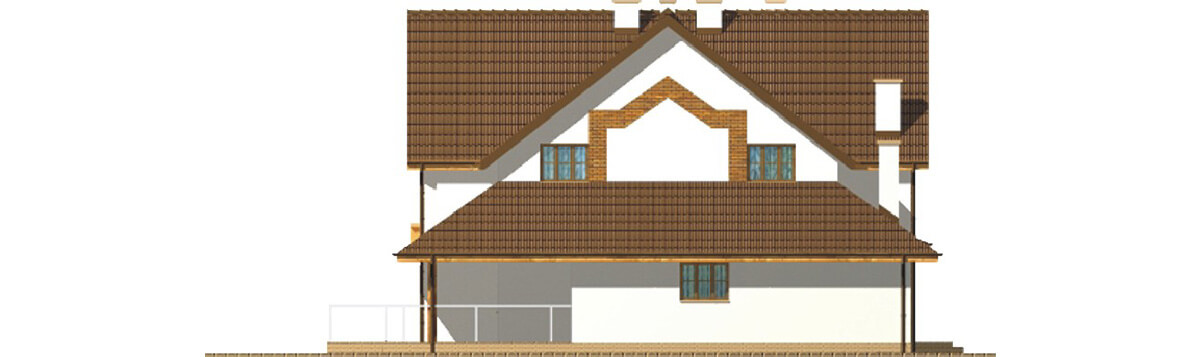

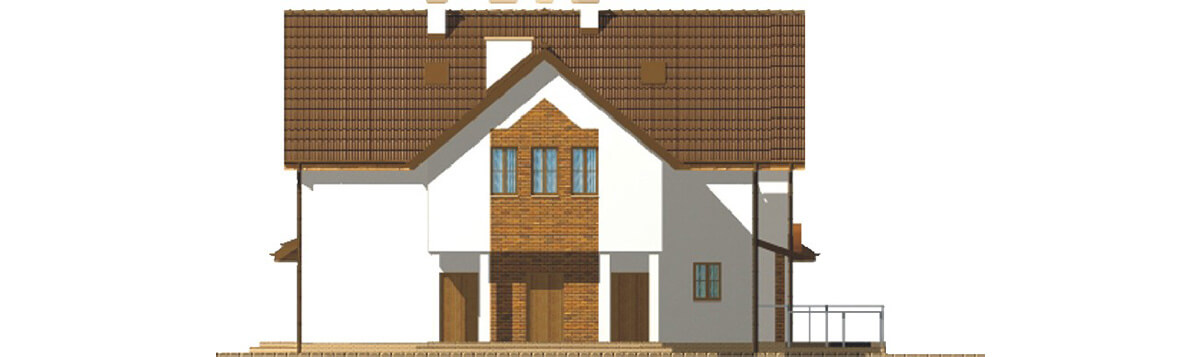

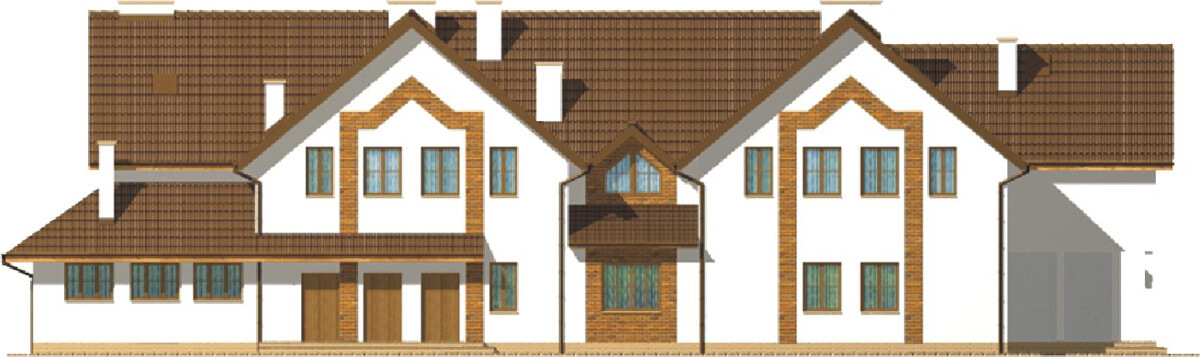

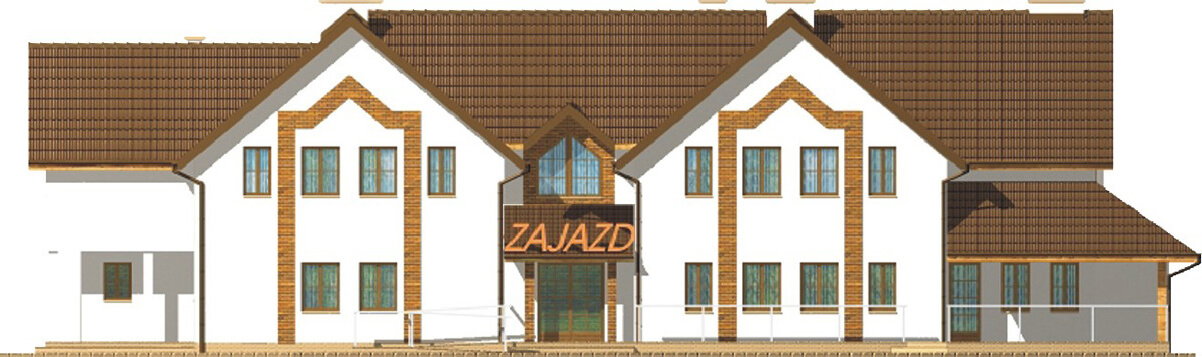

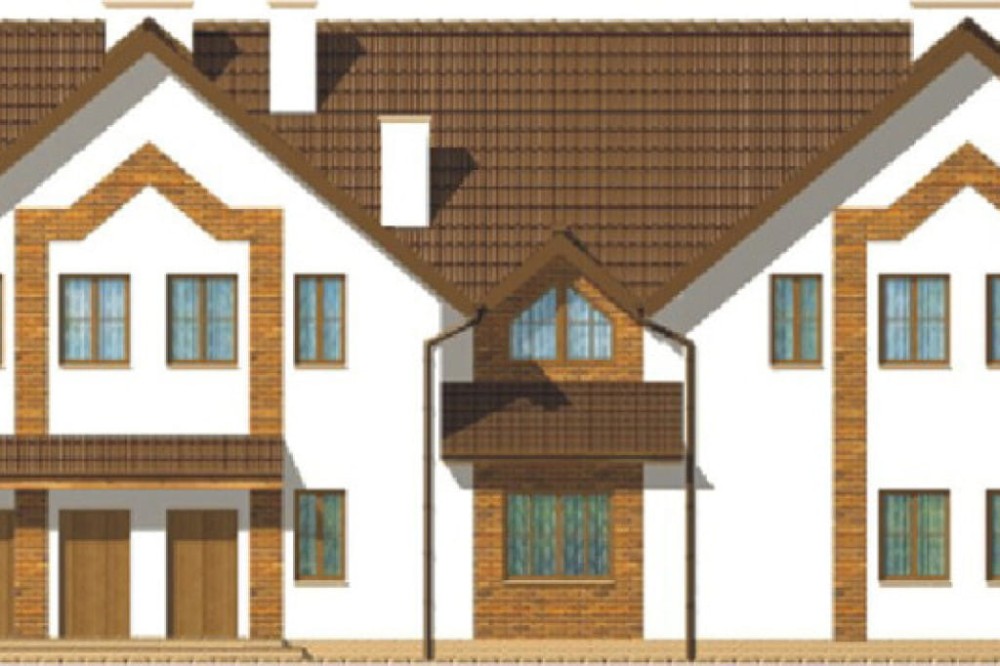

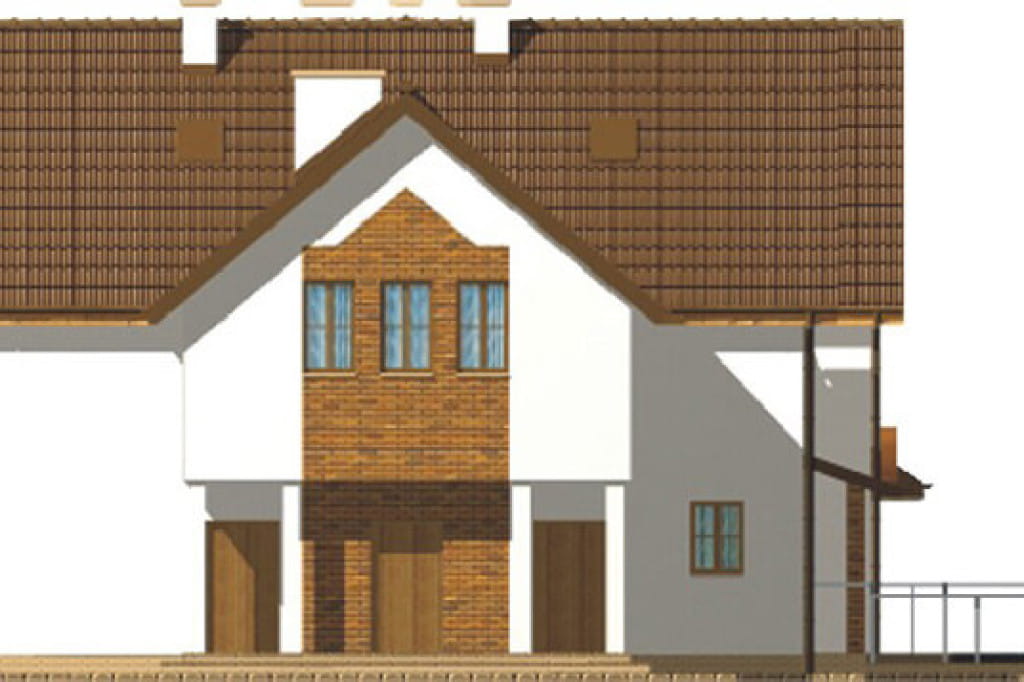

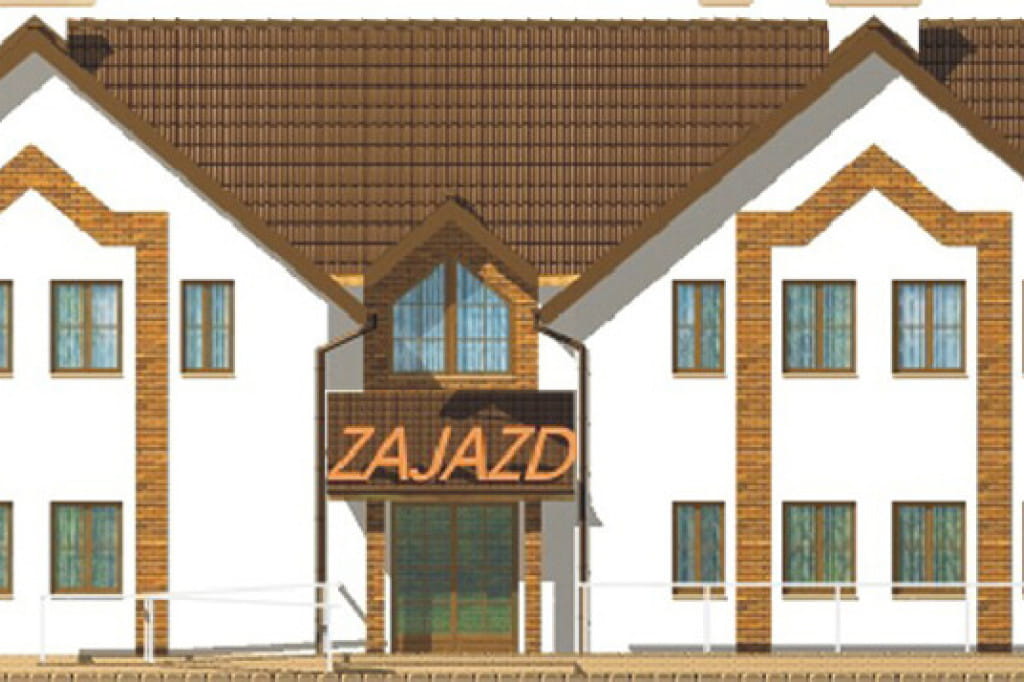

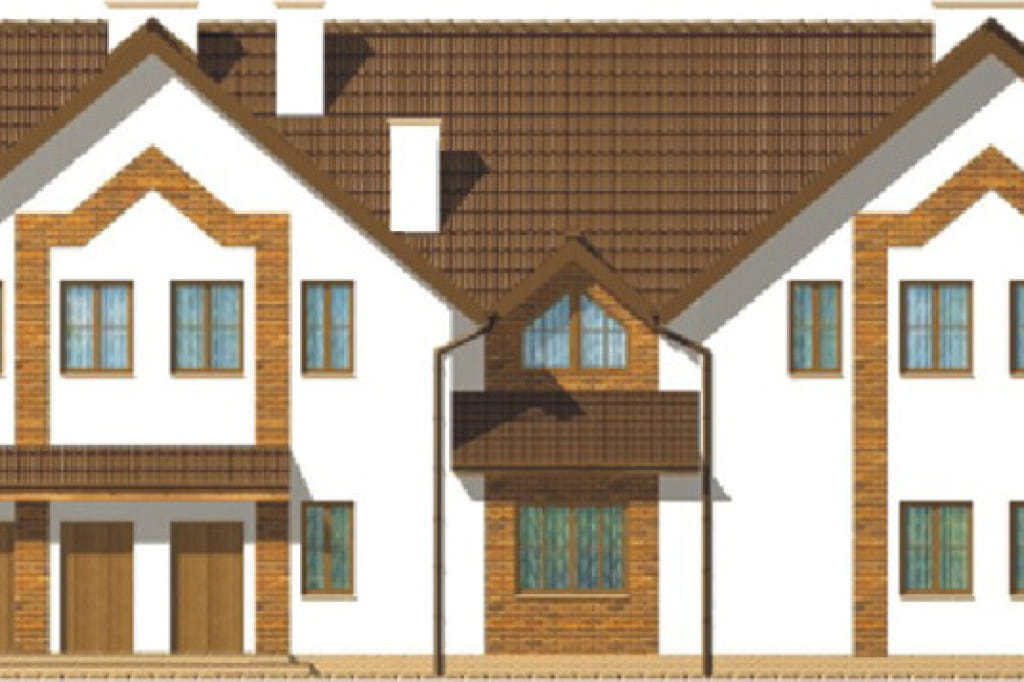

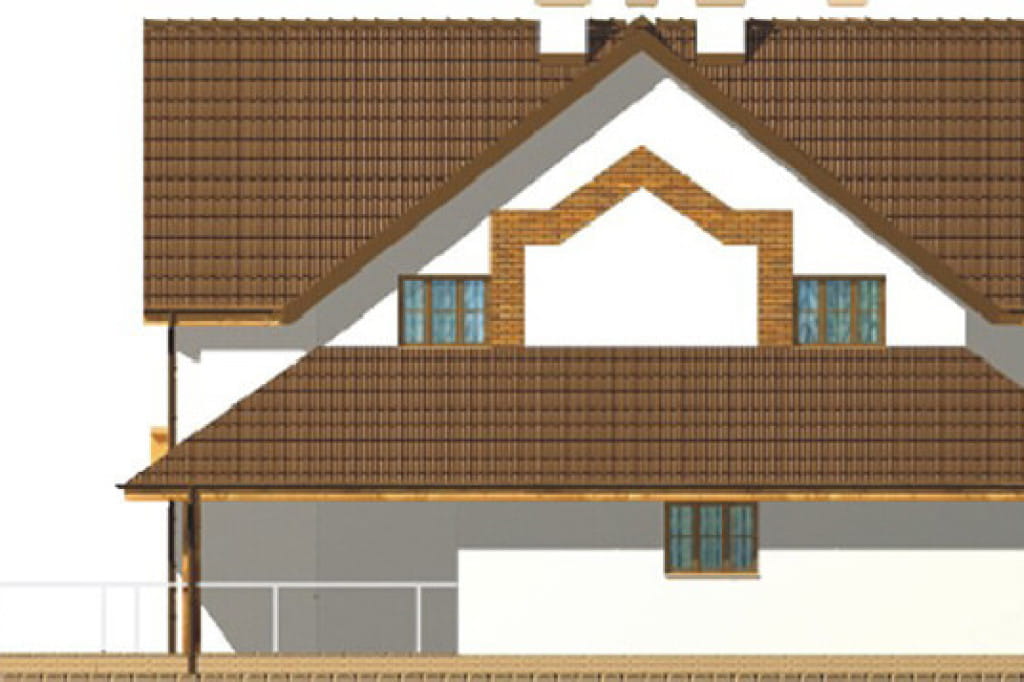

Elewacje
Informacje podstawowe
Budynek hotelowo-gastronomiczny, parterowy z użytkowym poddaszem, bez podpiwniczenia. Wykonany w technologii tradycyjnej. Ściany zewnętzrne: pustak ceramiczny 25 cm, styropian 10 cm, tynk zewnętrzny. Stropy w budynku: żelbetowe. Kąt nachylenia dachu wynosi: 40°. Program: restauracja, 10 pokoi hotelowych, zaplecze administracyjno-socjalne.
Zobacz ten projekt w lustrzanym odbiciu
ZAPYTAJ O PROJEKT !
(012) 410 49 71
(012) 410 49 72
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Kinga Ściegienny,
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia mieszkalna (m²) 500 - 1000
- Powierzchnia użytkowa (m²) 500 - 1000
- Powierzchnia zabudowy (m²) 300 - 500
- Kąt nachylenia dachu (°) 35 - 40
- Szerokość działki/krótszy bok (m) 20 - 25
- Wysokość budynku (m) 9 - 10
Podstawowe parametry projektu
- Powierzchnia mieszkalna (m²) 576.60
- Powierzchnia użytkowa (m²) 585.30
- Powierzchnia zabudowy (m²) 472.20
- Szerokość budynku/krótszy bok (m) 13.9
- Długość budynku/dłuższy bok (m) 32
- Wysokość budynku (m) 9.64
- Szerokość działki/krótszy bok (m) 21.90
- Kąt nachylenia dachu (°) 40°
- Rodzaj dachu dwuspadowy
- Piwnica bez podpiwniczenia
- Garaż bez garażu
- Poddasze poddasze użytkowe
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Układ dachu kalenicowy
- Kubatura (m³) 3015.00
- Liczba kondygnacji 2
- Rodzaj ogrzewania gazowe
- Liczba pomieszczeń 39
- Liczba łazienek (bez WC) 11 - 15
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Projekty domów można również przeglądać analizując zestawienia rzutów parterów kliknij tutaj >>
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
