Projekt

ZG-56

Kod: ZG-56
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71

za pomocą formularza kliknij >>

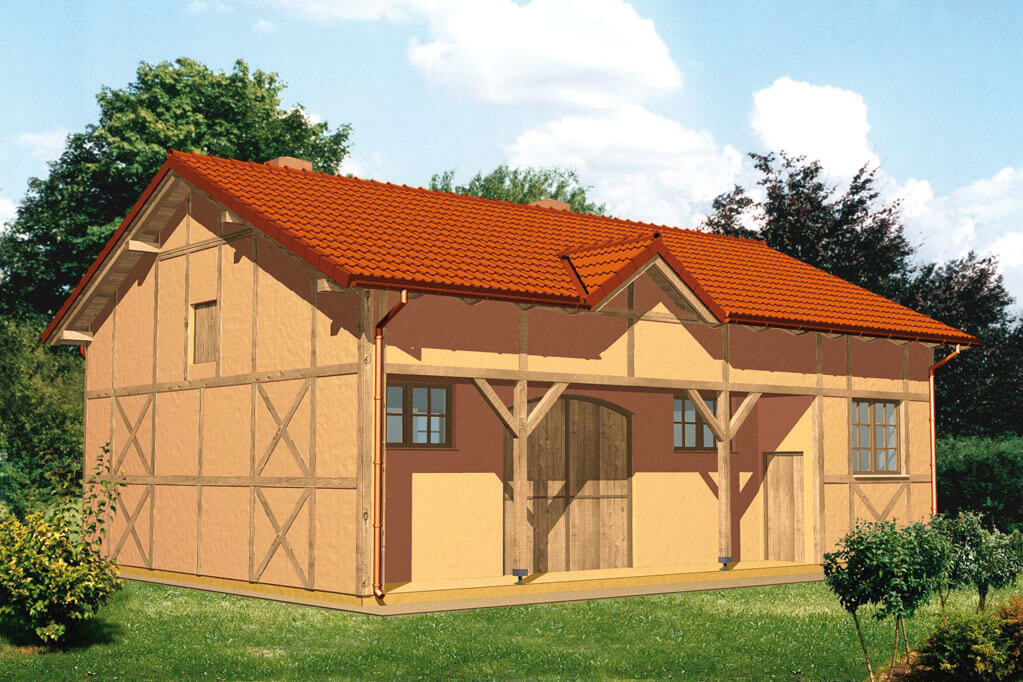

Projekt ciekawego budynku gospodarczo-inwentarskiego z możliwością organizacji w nim stajni. Jest więc skierowany do osób posiadających gospodarstwa rolne, chcących lepiej zorganizować pracę lub poszerzyć działalność o inne funkcje. Bardzo duża powierzchnia użytkowa z pewnością umożliwi komfortowe rozplanowanie wnętrza, tak aby zostało dostosowane do potrzeb każdego użytkownika. Charakter obiektu jest utrzymany w tradycyjnym stylu, wzbogacony poprzez widoczną drewnianą konstrukcję podpierającą podcień wejściowy.

Zgodnie z aktualnym Prawem Budowlanym, zmianami nieistotnymi, które można wprowadzić w trakcie budowy są:

  • układ ścian wewnętrznych,
  • materiał pokrycia dachu,
  • technologia (murowana na szkieletową lub odwrotnie),
  • przebieg instalacji,
  • dodanie lub zamiana instalacji,
  • dodanie lub likwidacja okien i drzwi,
  • rodzaj materiałów budowlanych,
  • przeznaczenie pomieszczeń,
  • rodzaj elewacji,
  • kominek (dodanie lub likwidacja),
  • rodzaj stropu,
  • rodzaj więźby.
Na wszystkie zmiany, zarówno nieistotne wymienione powyżej, jak i istotne wymagające przeprojektowania, udzielamy bezpłatnej zgody.

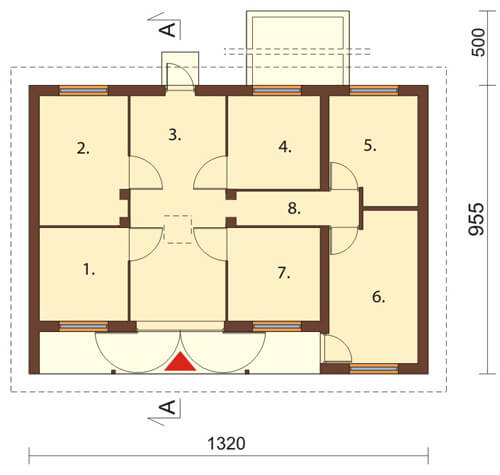

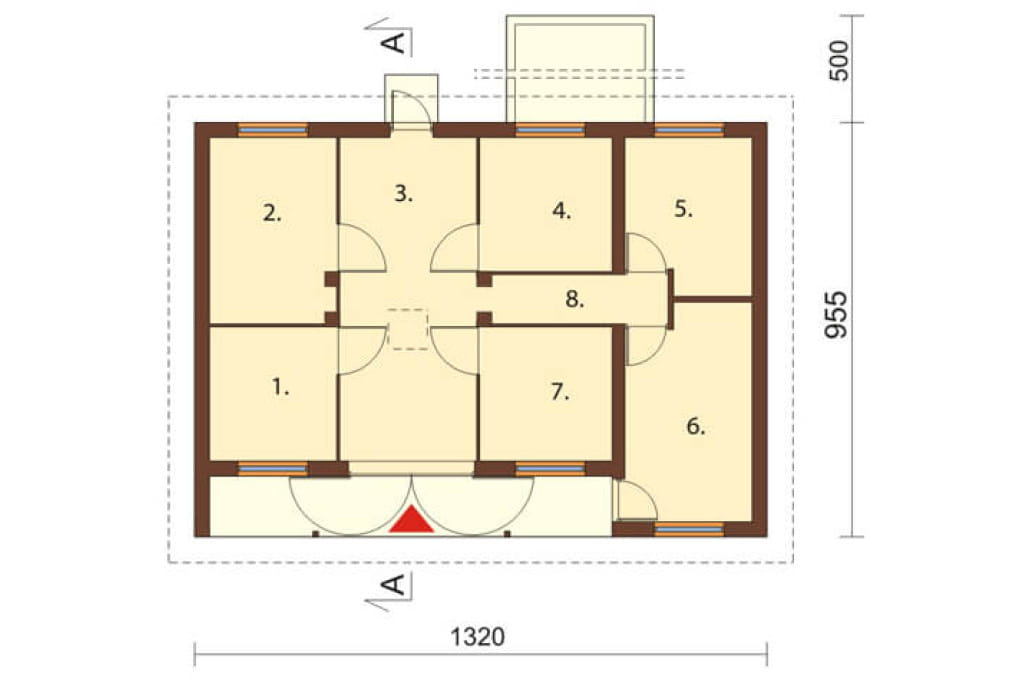

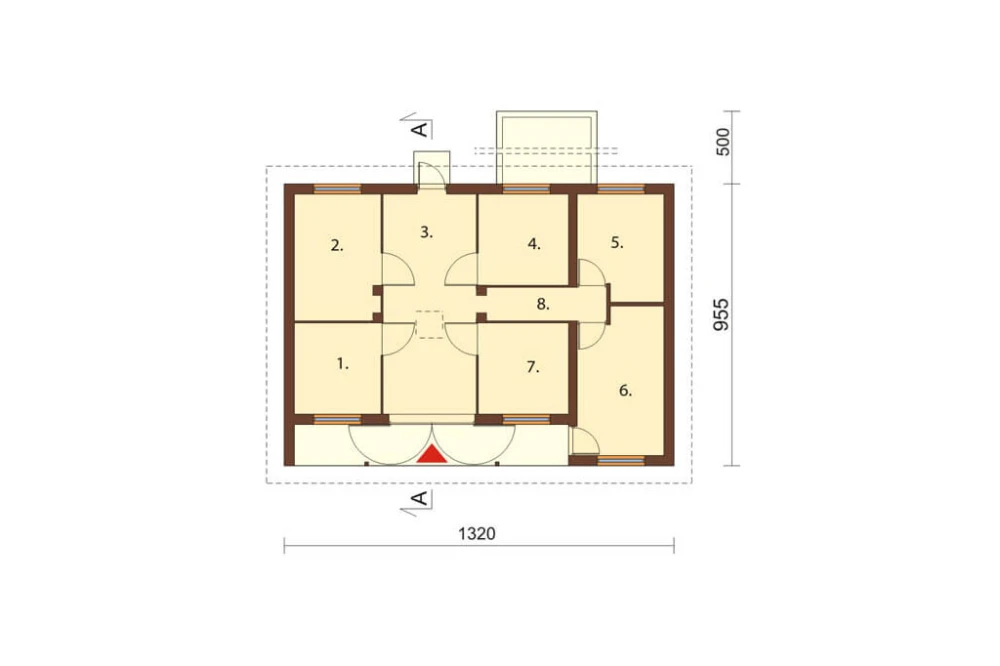

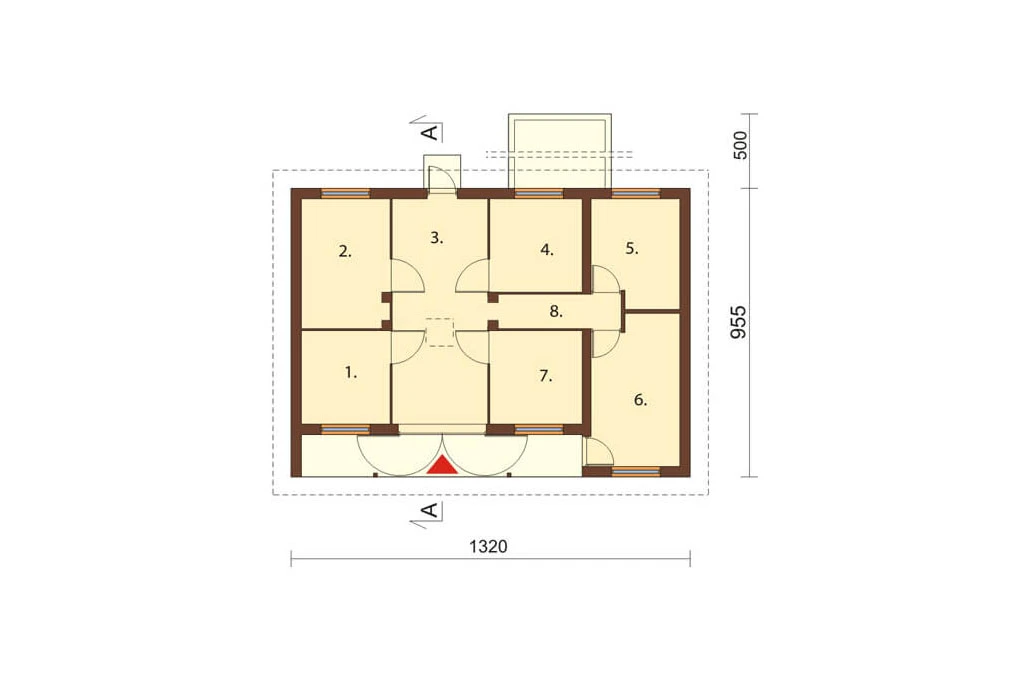

Rzut parteru



Projekt ZG-56 - rzut

1. BOKS 2 STANOWISKA 13,2 m²

2. KORYTARZ 23,2 m²

3. BOKS 1 STANOWISKO 9,5 m²

4. PASZARNIA 10,1 m²

5. SIODLARNIA 13,9 m²

6. BOKS 1 STANOWISKO 9,5 m²

7. KORYTARZ 5,3 m²

BOKS 1 STANOWISKO 9,5 m²

Na parterze zaplanowano wszystkie funkcje potrzebne do poprawnego działania stajni. Zaprojektowano tu wyodrębnione boksy, paszarnię oraz siodlarnię. Doświetlenie wnętrza jest umożliwione poprzez umieszczenie okien w dwóch elewacjach - frontowej i ogrodowej.

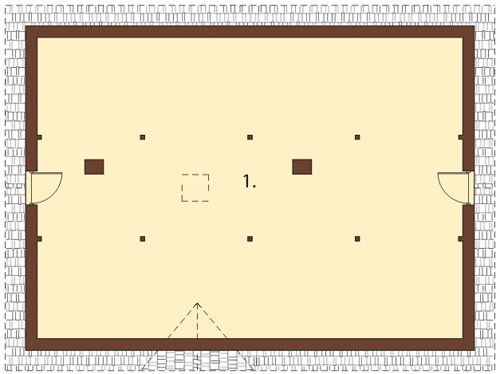

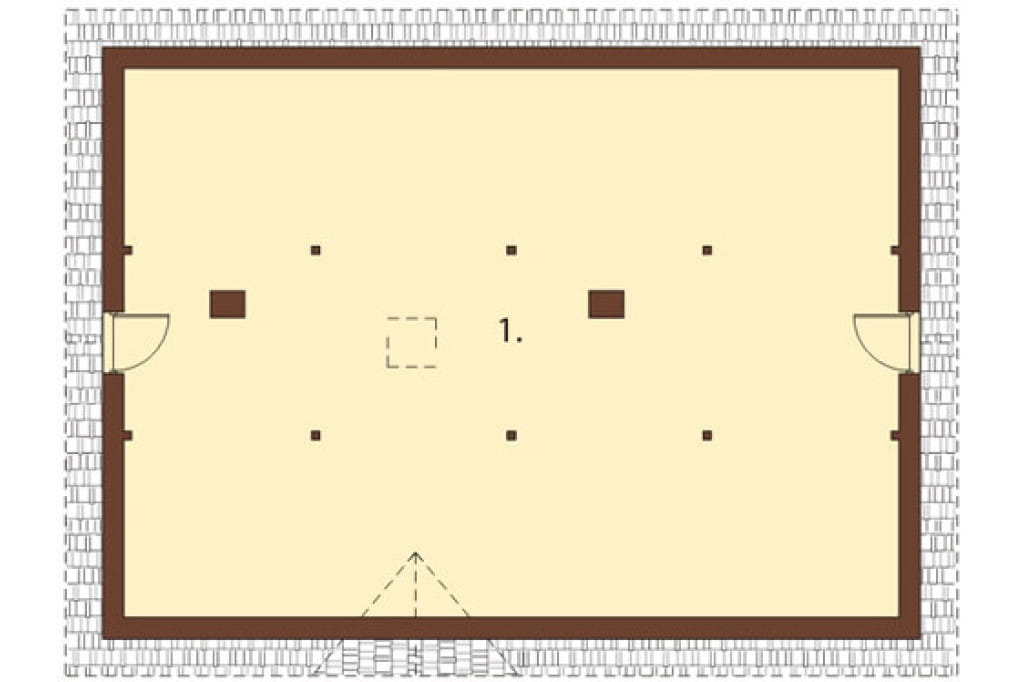

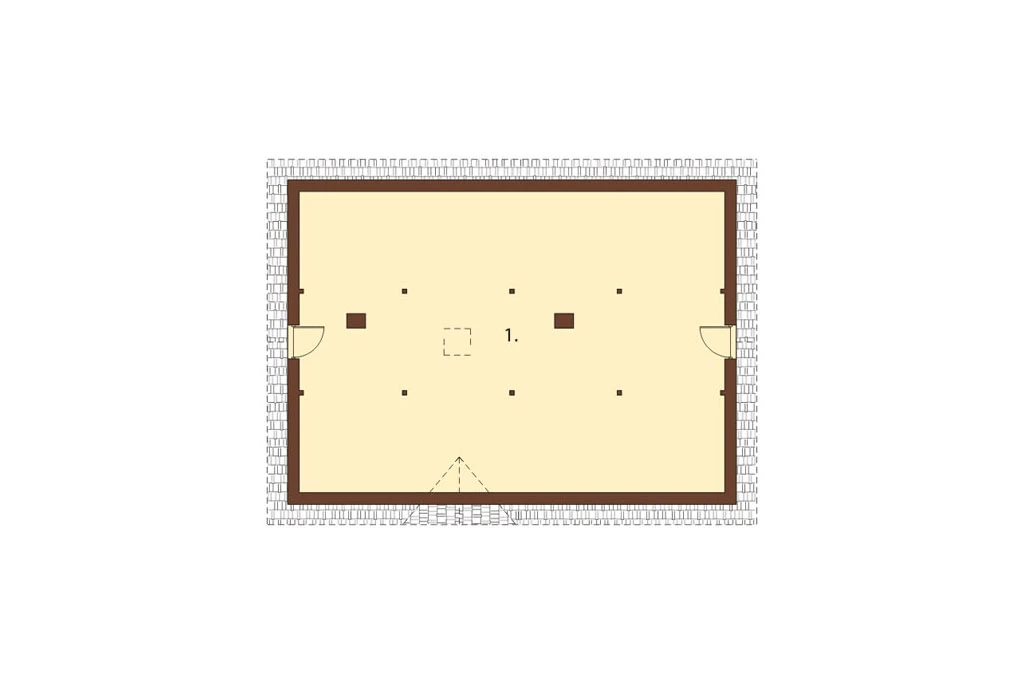

Rzut poddasza



Projekt ZG-56 - rzut

1. STRYCH 68,1 m² Na poddaszu zorganizowano bardzo przestronny strych o powierzchni prawie 70m

2. Można w nim wydzielić mniejsze pomieszczenia, które mogą służyć jako schowki lub niewielkie magazyny.

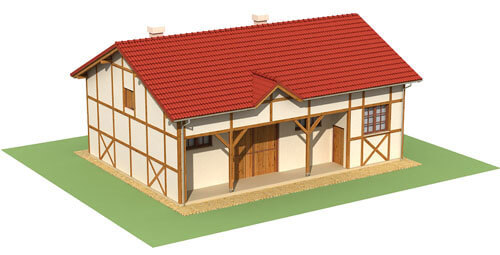

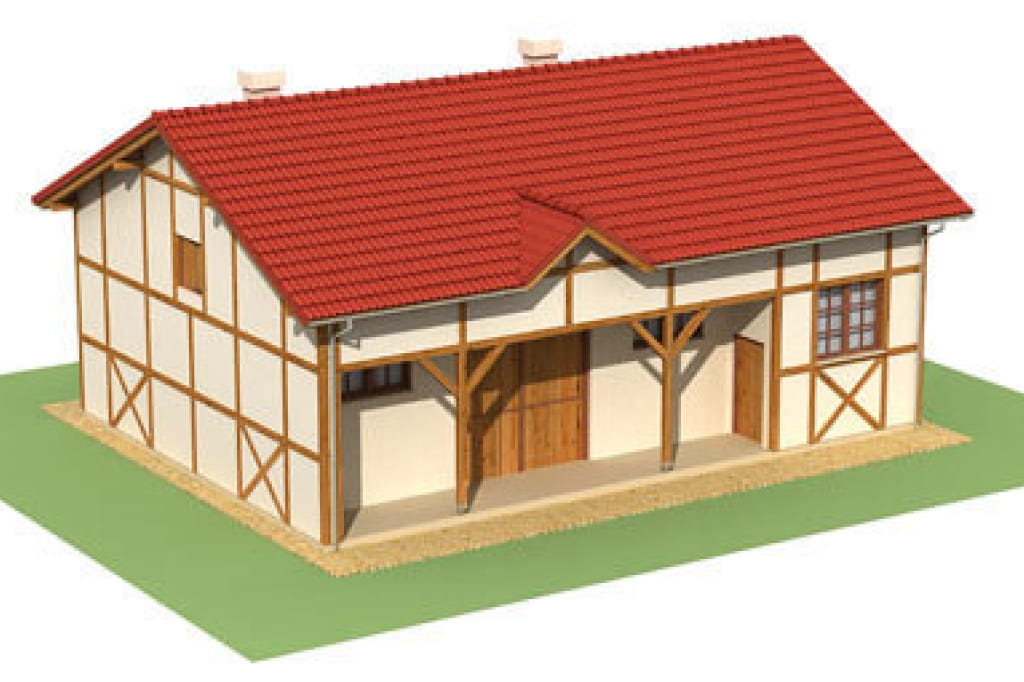

Model



Projekt ZG-56 - model Bryła budynku jest utrzymana w tradycyjnym stylu i należy do zgrabnych rozwiązań. Lekkości całemu założeniu dodaje wsunięcie części bryły w strefie wejściowej oraz dach dwuspadowy z widocznymi fragmentami konstrukcji więźby. Nieskomplikowany kształt bryły umożliwi wygodne rozplanowanie pomieszczeń we wnętrzu.

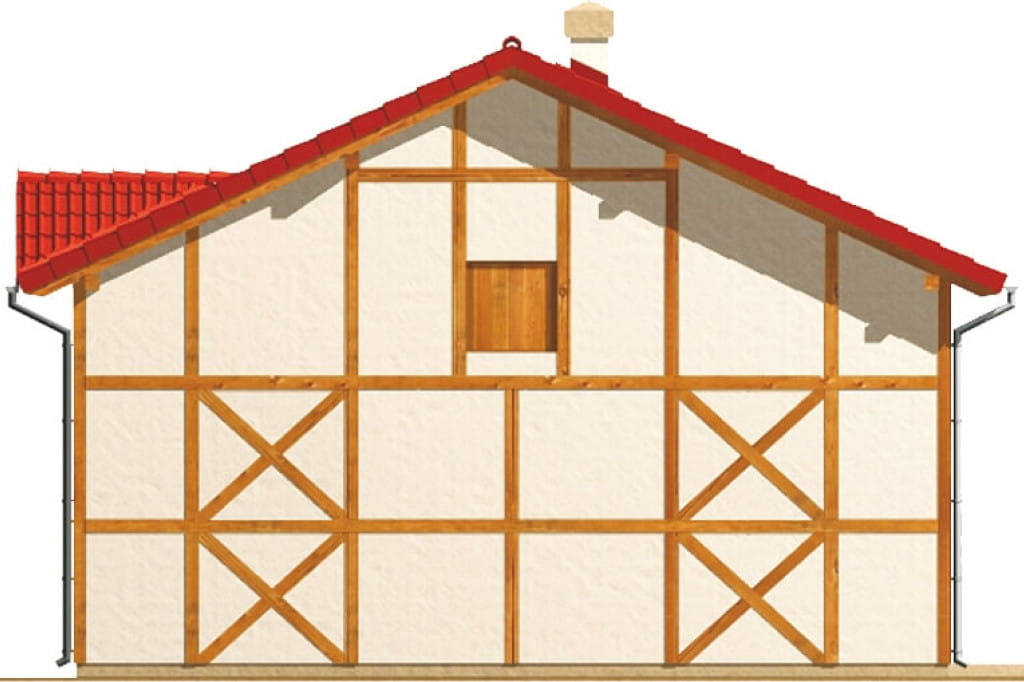

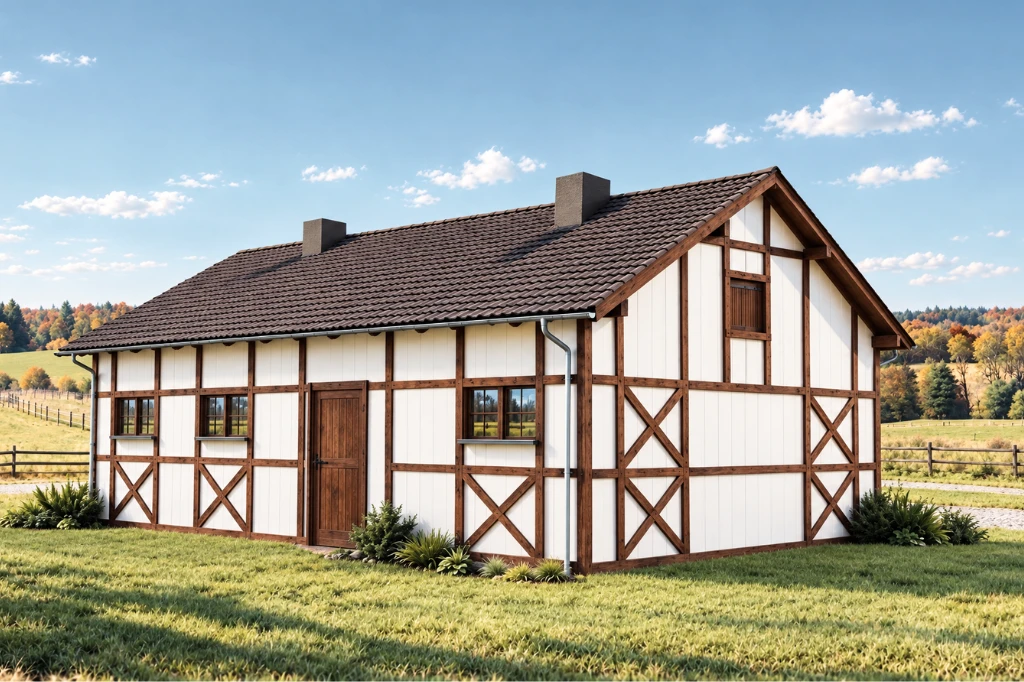

Elewacje

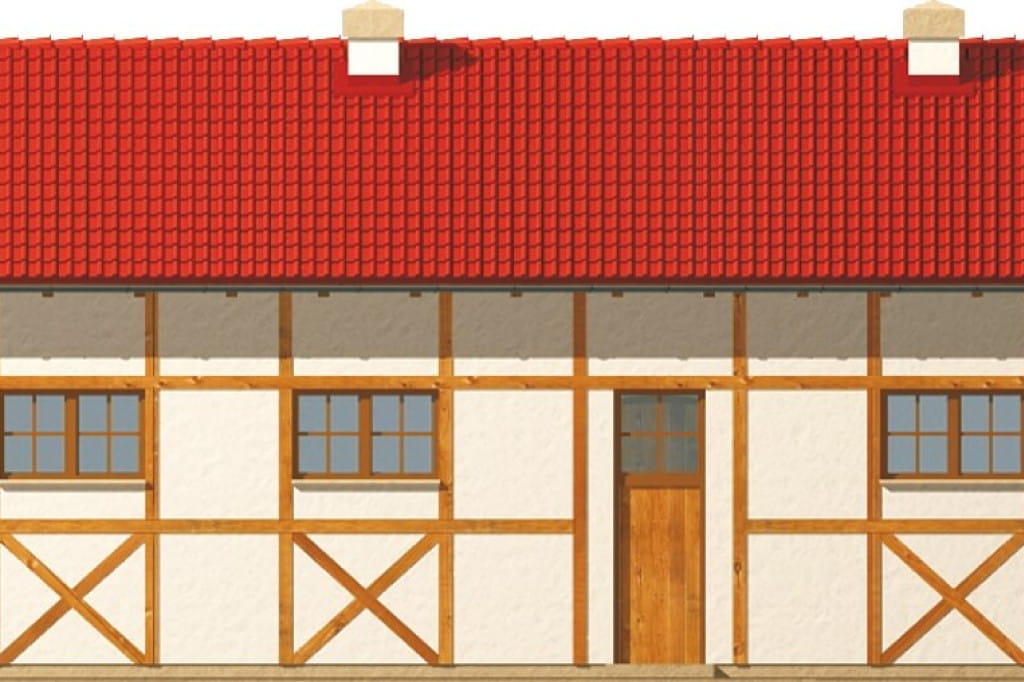

Projekt ZG-56 - elewacja

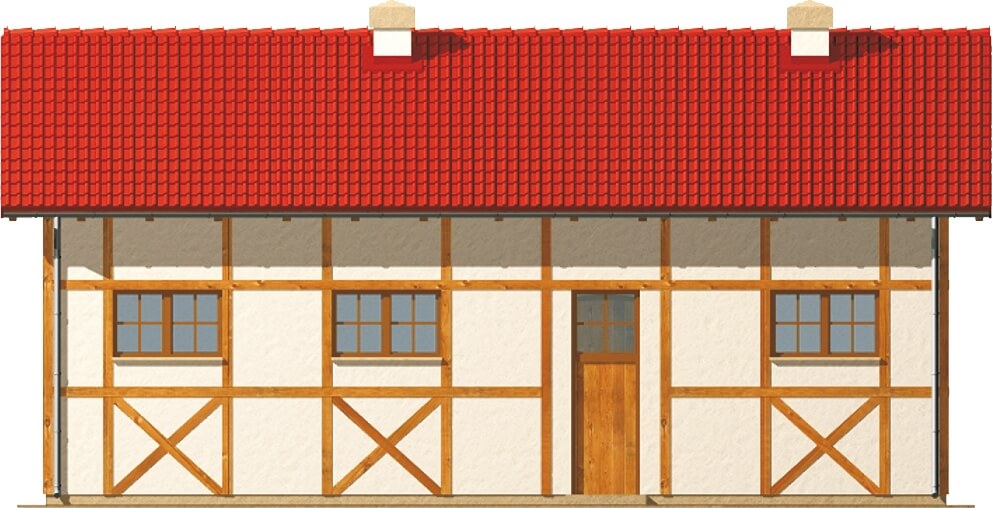

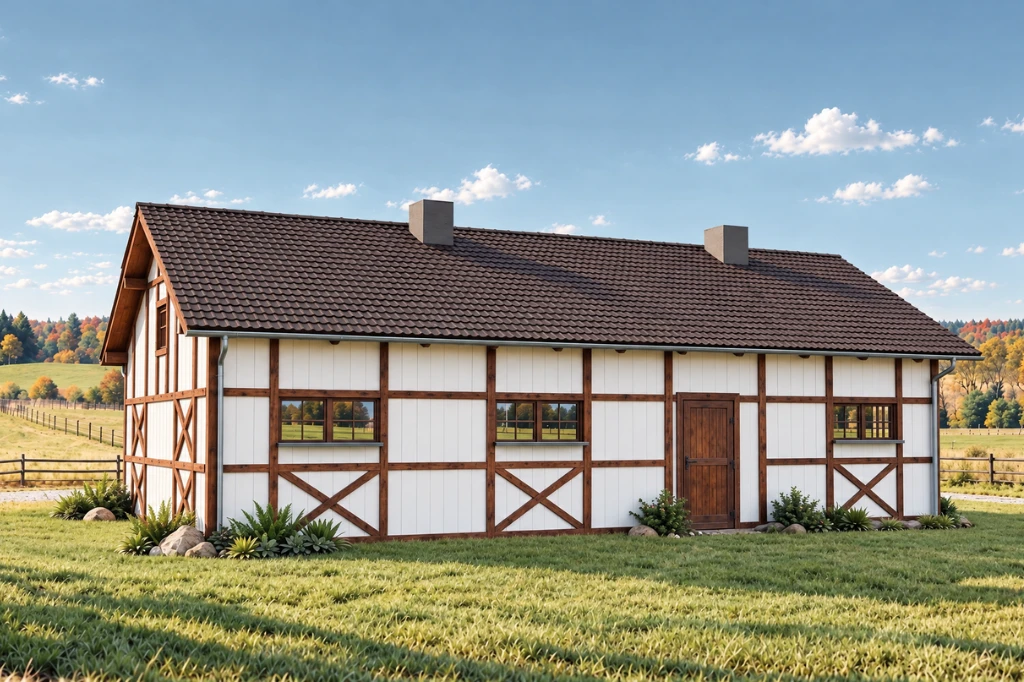

elewacja ogrodowa

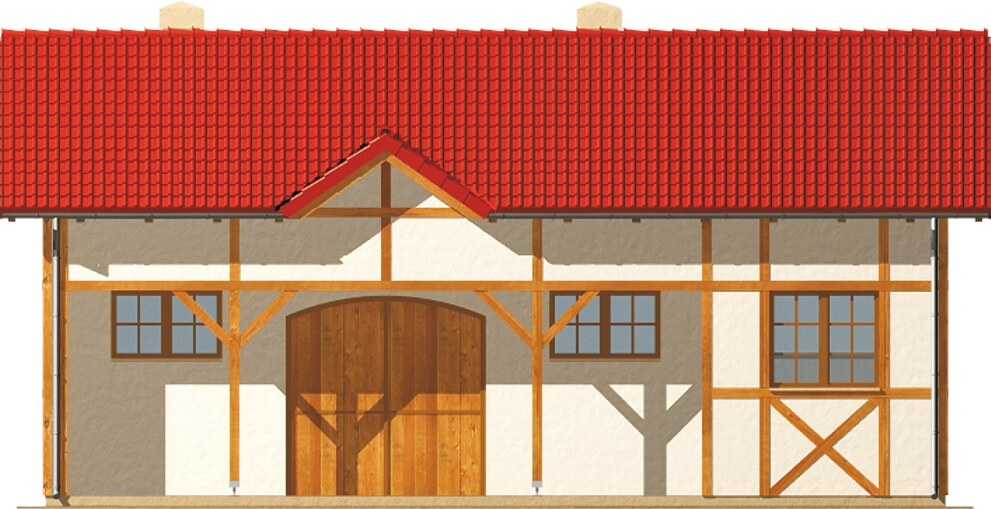

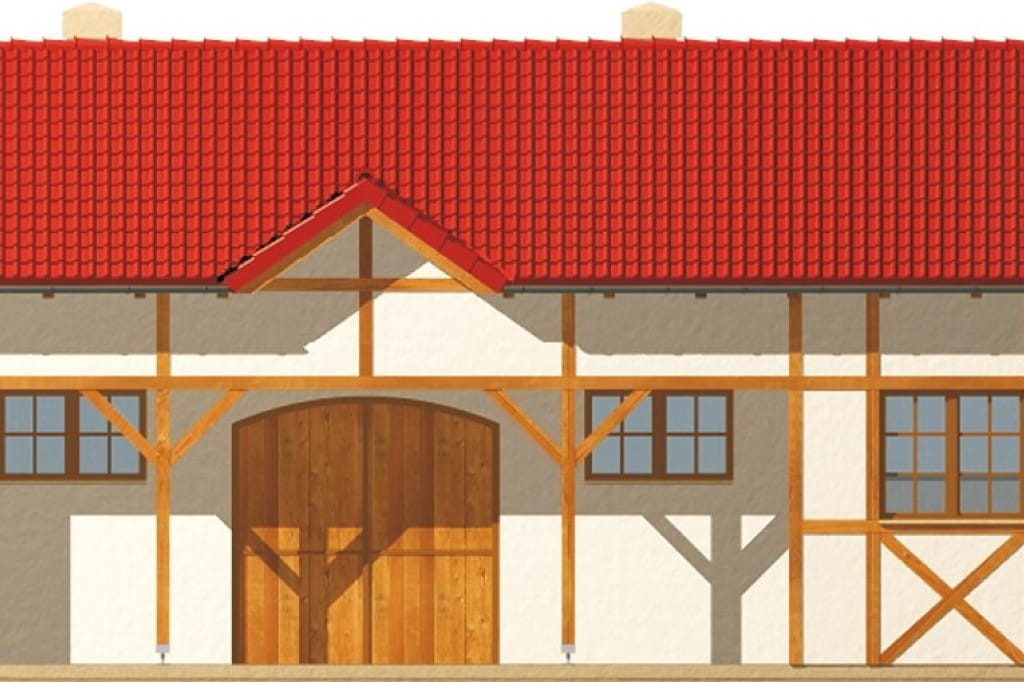

Projekt ZG-56 - elewacja

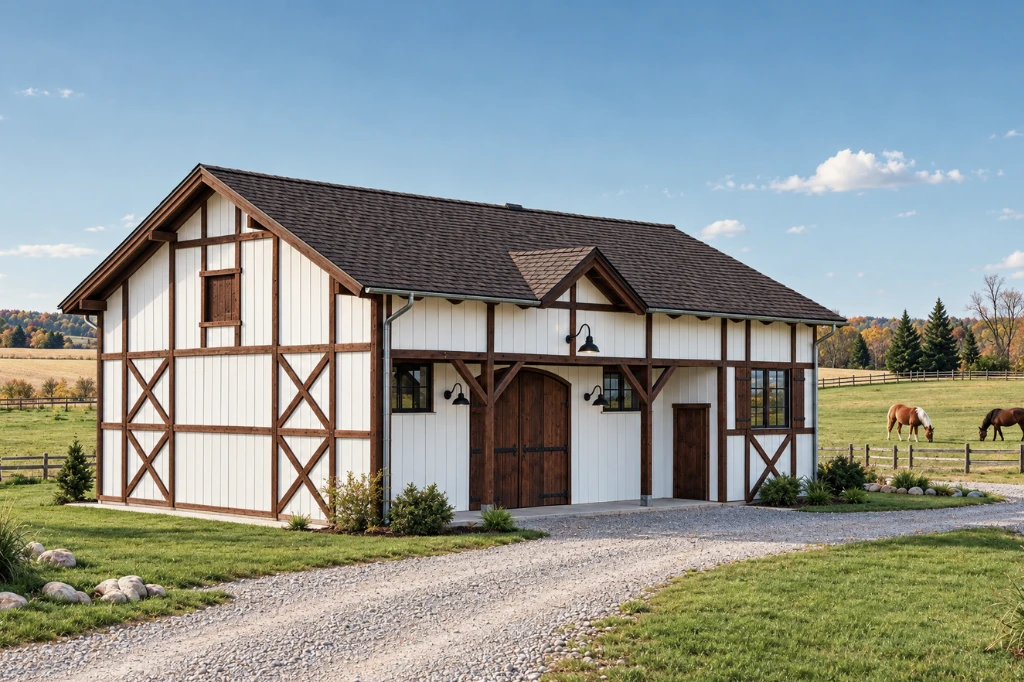

elewacja frontowa

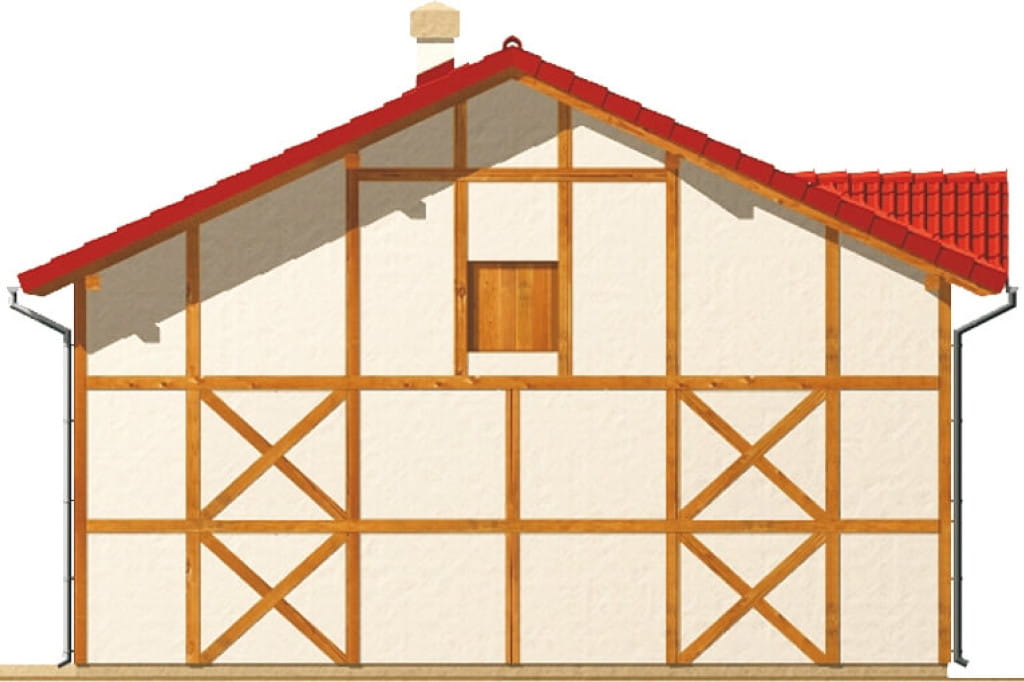

Projekt ZG-56 - elewacja

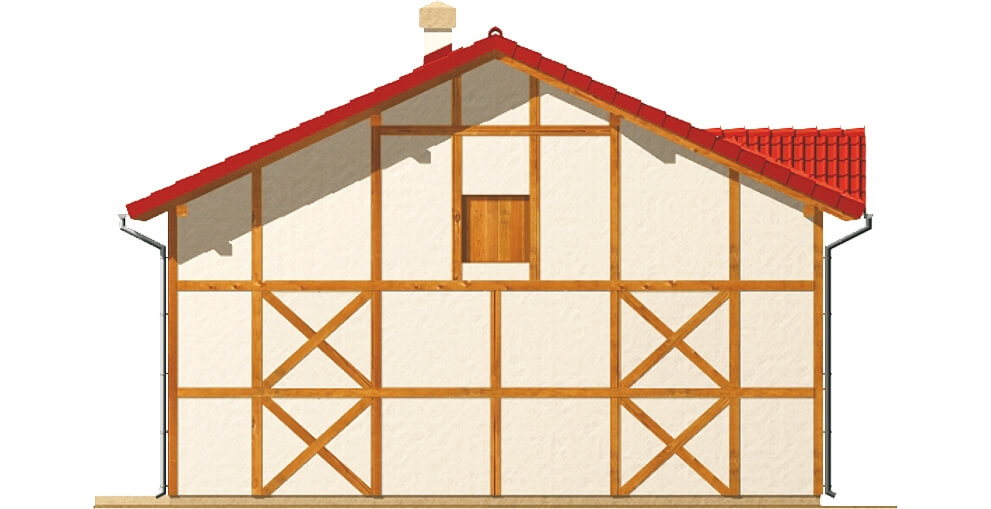

elewacja boczna
Projekt ZG-56 - elewacja

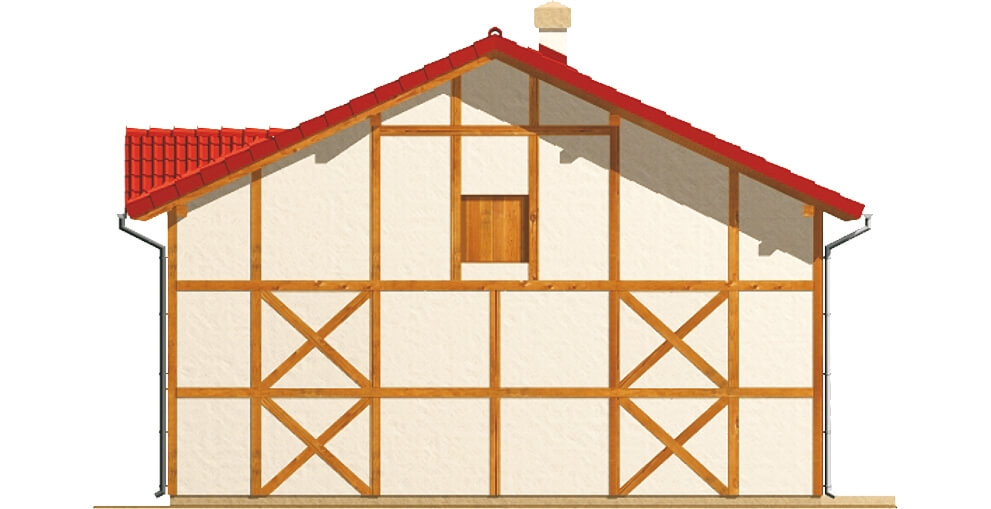

elewacja boczna

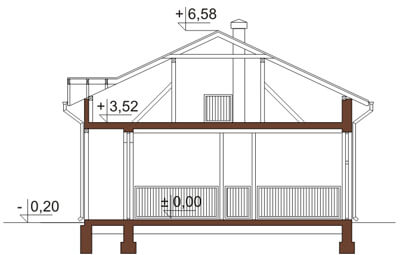

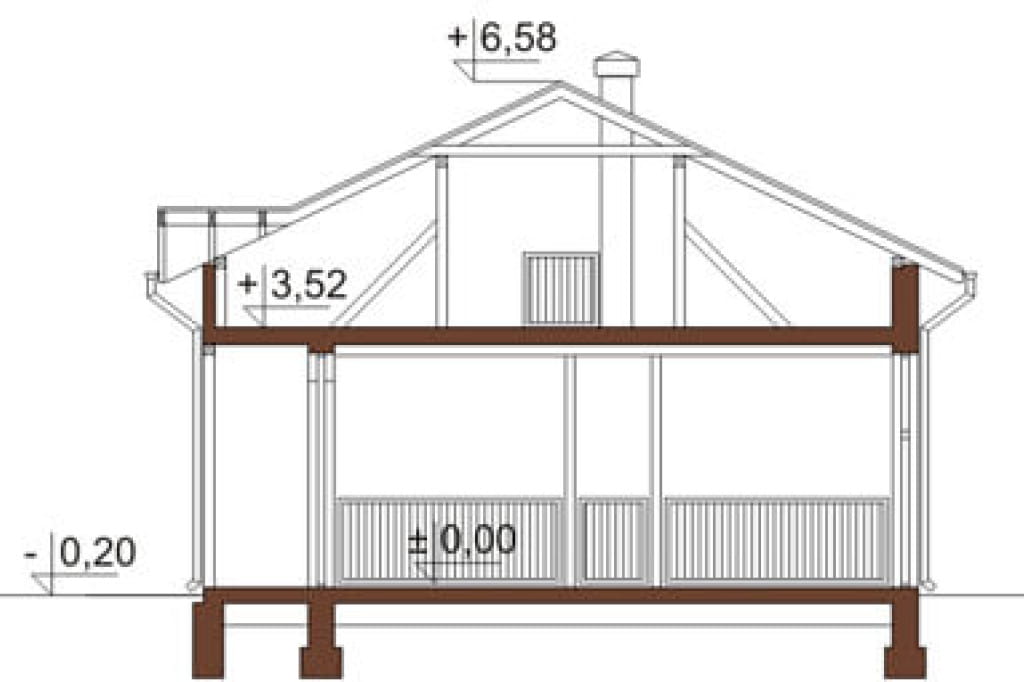

Przekrój



Projekt ZG-56 - przekrój
Bryła budynku z dwuspadowym dachem należy do sprawdzonych rozwiązań powszechnie stosowanych na terenach wiejskich. Ciekawe detale architektoniczne pozwoliły jednak na stworzenie obiektu bardziej interesującego w ogólnym odbiorze wizualnym.
Zadaj pytanie dotyczące tego projektu  kliknij

Budynek inwentarsko-składowy, parterowy, bez podpiwniczenia ze strychem. Wykonany w technologii tradycyjnej. Kąt nachylenia dachu: 30°. Program: 3 boksy z 1 stanowiskiem, 1 boks na 2 stanowiska, paszarnia, siodlarnia.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- zgoda na zmiany w projekcie

Powierzchnia zabudowy: 144.80 m²
Powierzchnia użytkowa: 162.20 m²
Kubatura: 648.10 m³
Szerokość działki: 21.20 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.

Ilość kondygnacji: 2
Liczba pomieszczeń: 9
Kąt nachylenia dachu: 30°
Pokój na parterze: Nie
Wysokość budynku: 6.78 m
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: strych
Typ: gospodarcze, projekt budynku gospodarczego, projekt stajni
Technologia: tradycyjna

Architekt: Maciej Bajcar
CENA 3 EGZ. PROJEKTU 400 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :



Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
