Projekt Budynek handlowy Kod: ZG-54
Masz pytania, chcesz zamówić projekt. Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71 /
PN - PT od 16 do 18: 790 625 570

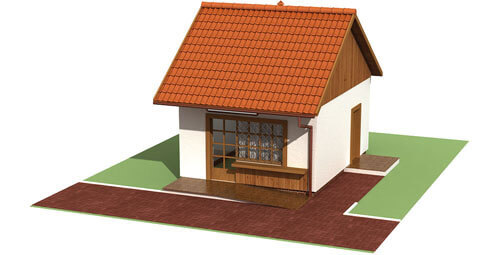

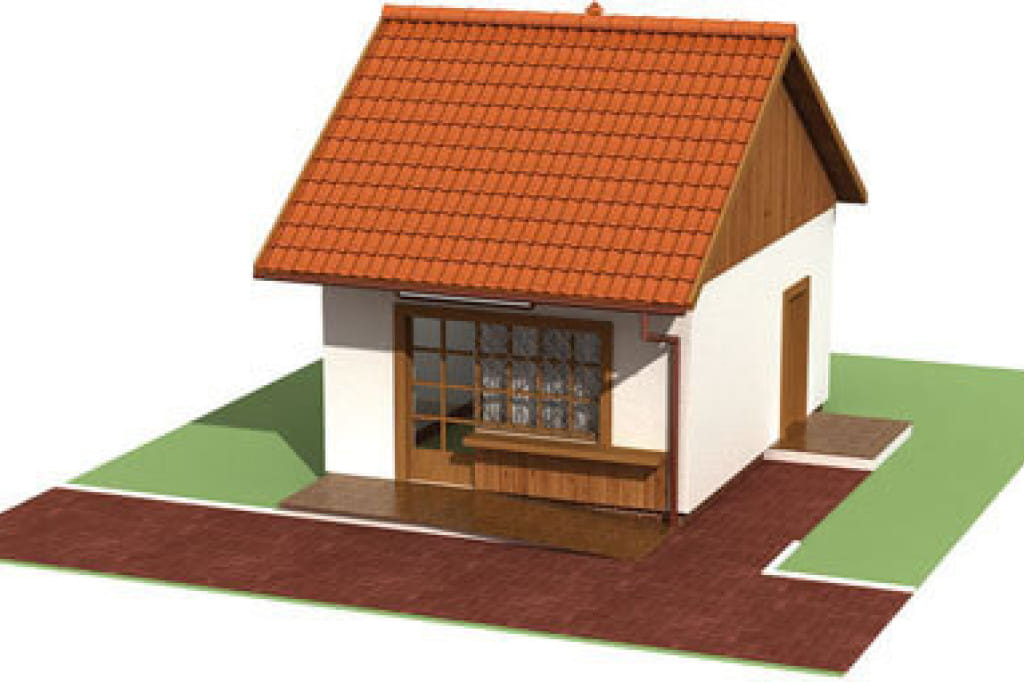

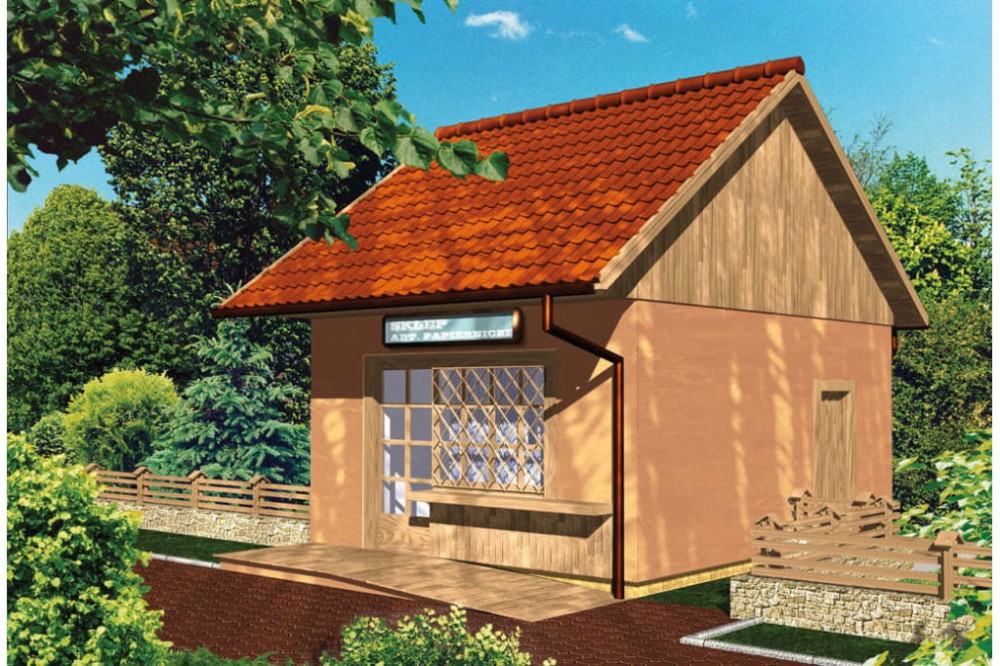

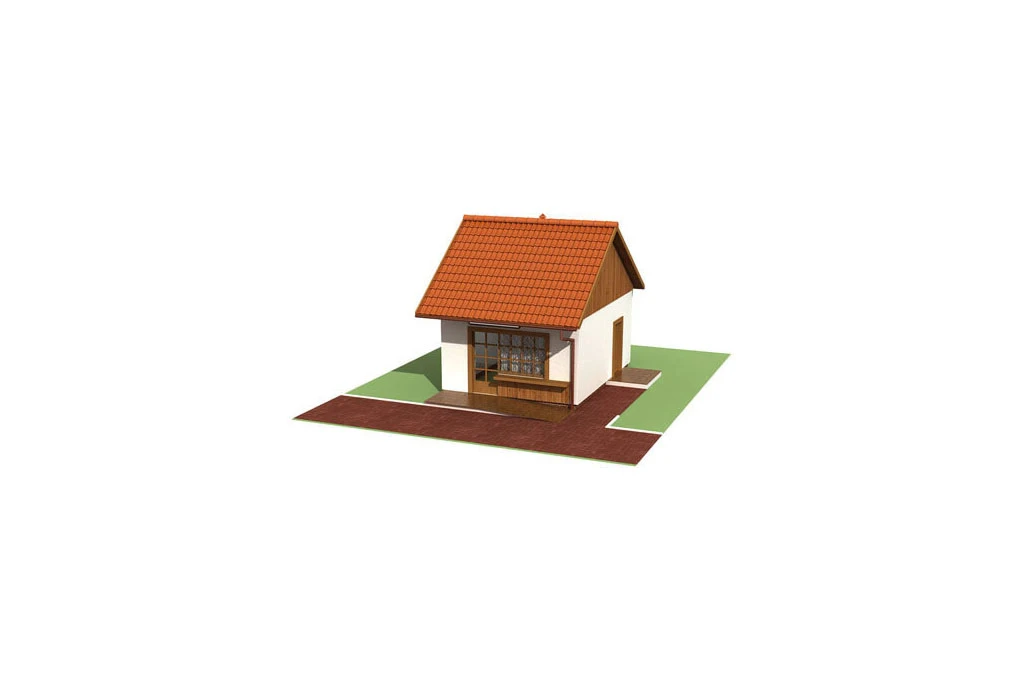

Model

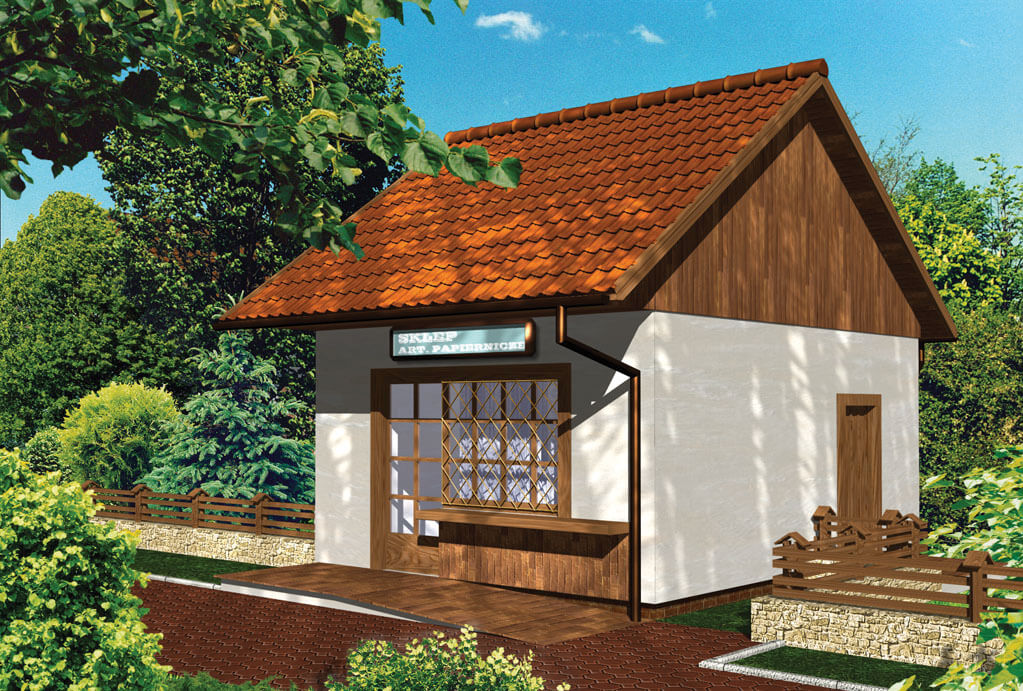

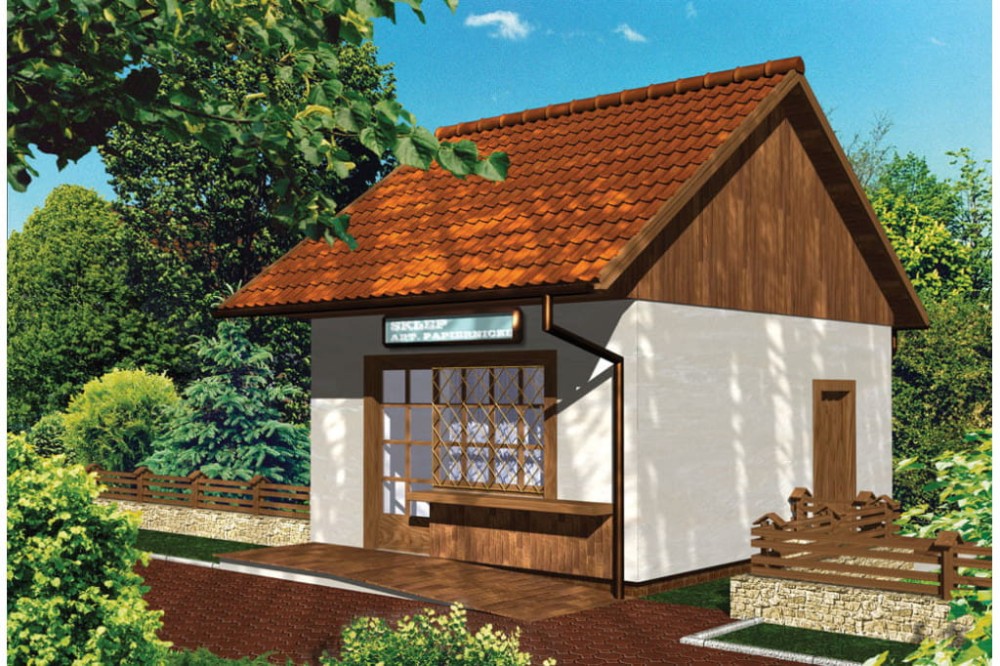

Niewielka powierzchnia zabudowy i rezygnacja z otworów drzwiowych i okiennych na elewacji ogrodowej znacznie upraszczają lokalizację projektu na działce. Prosta bryła opiera się na planie kwadratu, pokryta jest dachem dwuspadowym. Oprócz głównego wejścia, w budynku znajduje się również pomocnicze wejście boczne.

Elewacje

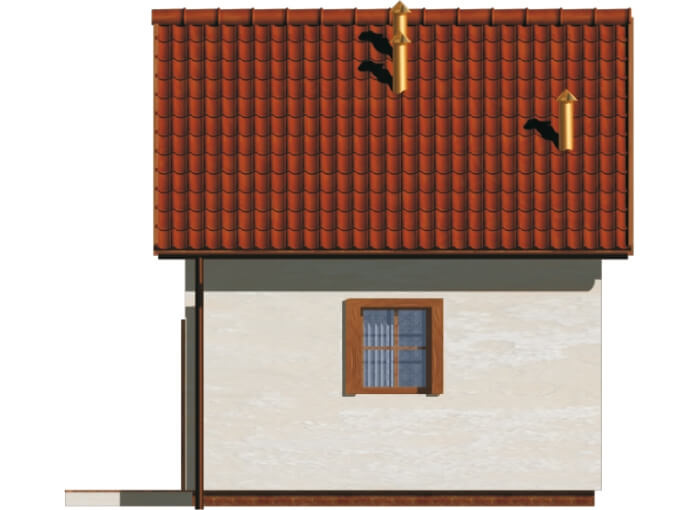

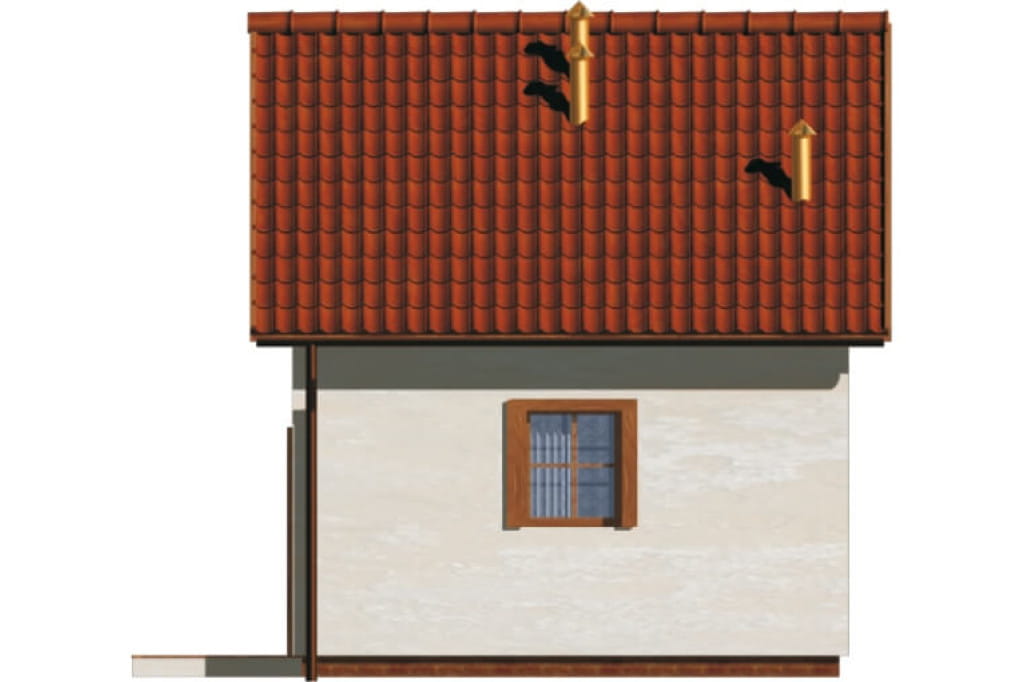

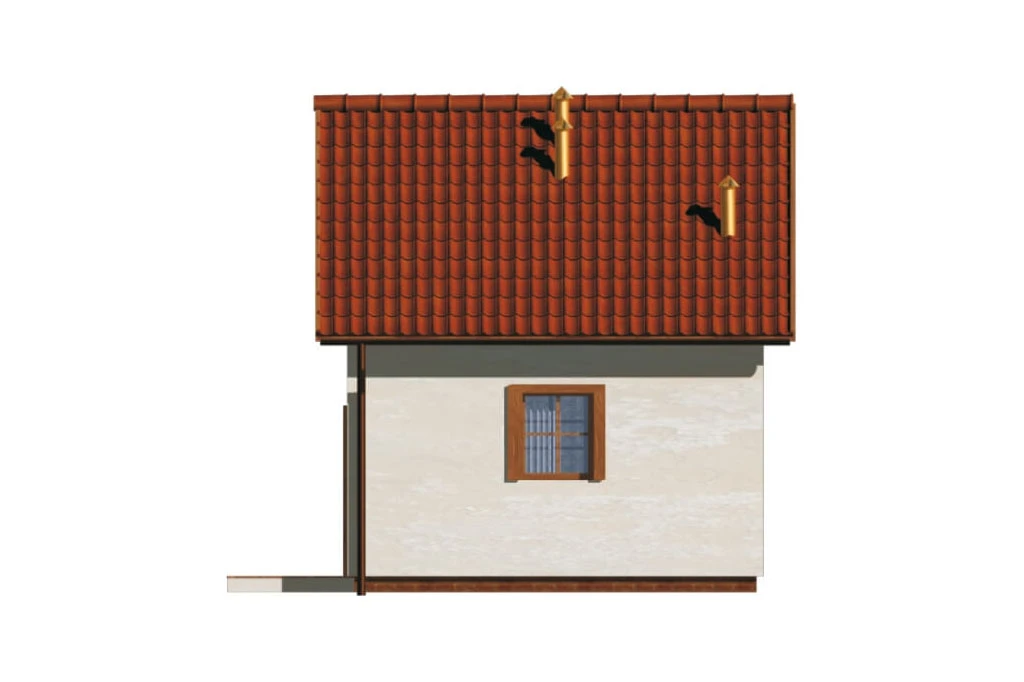

elewacja ogrodowa

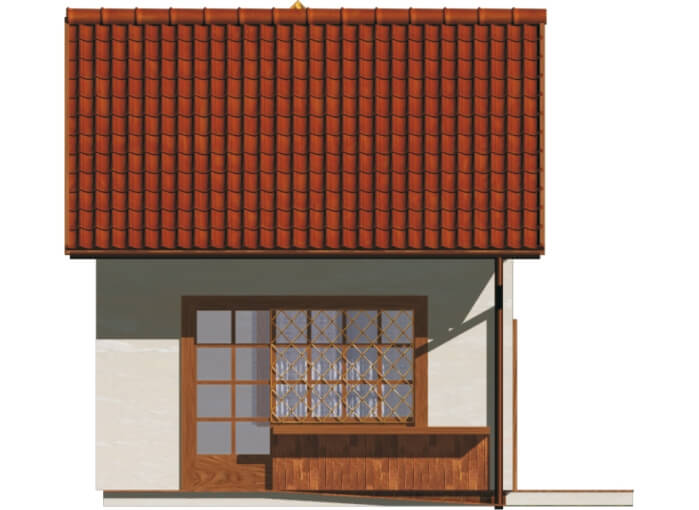

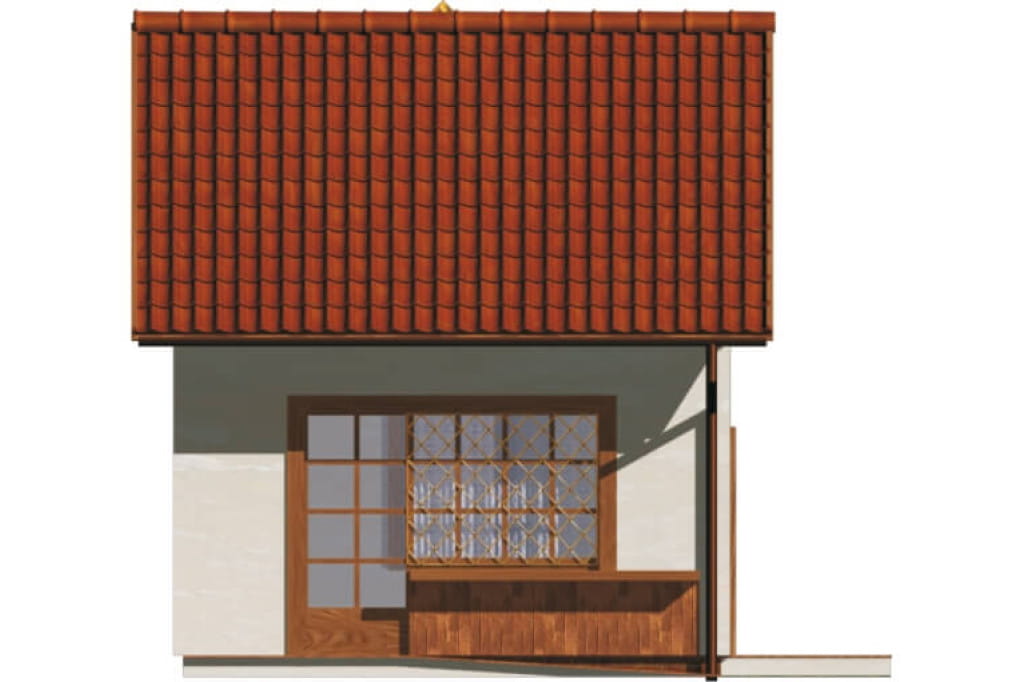

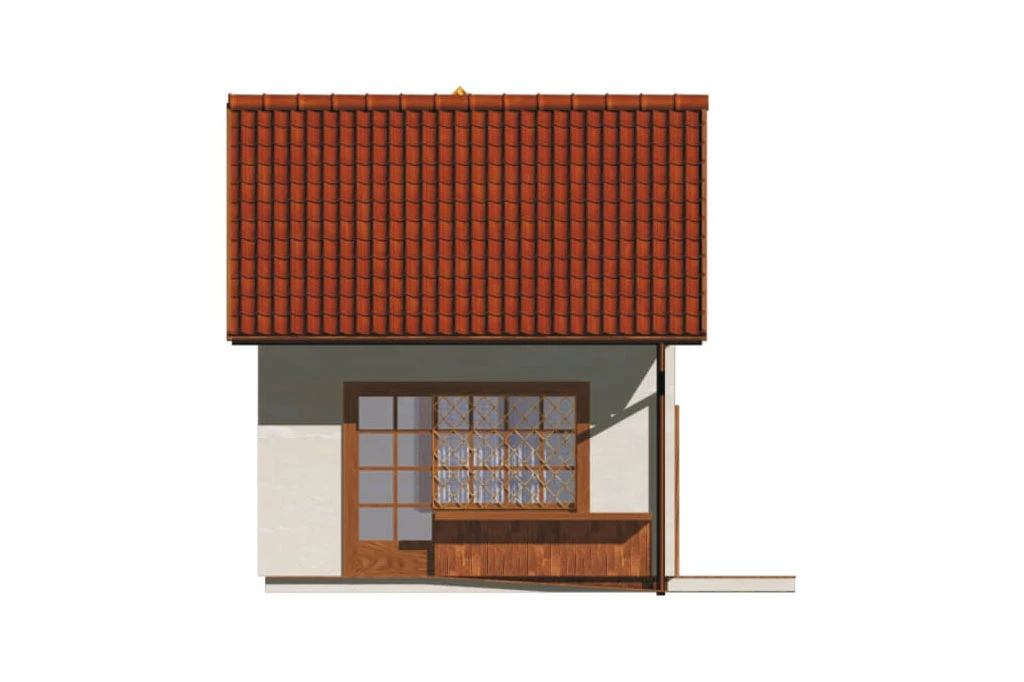

elewacja frontowa

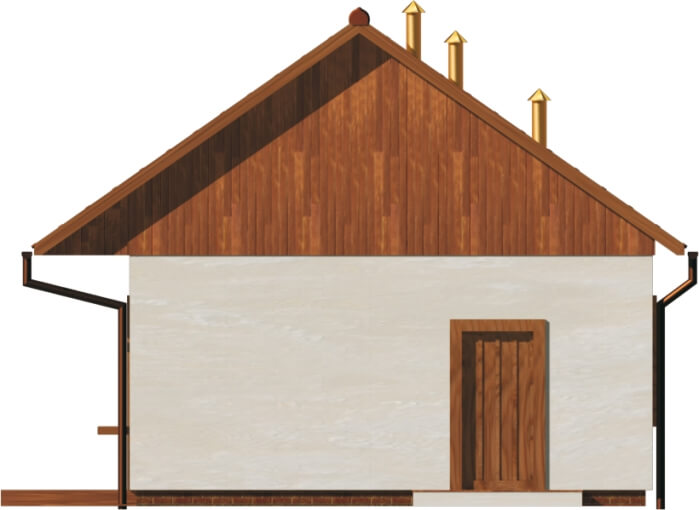

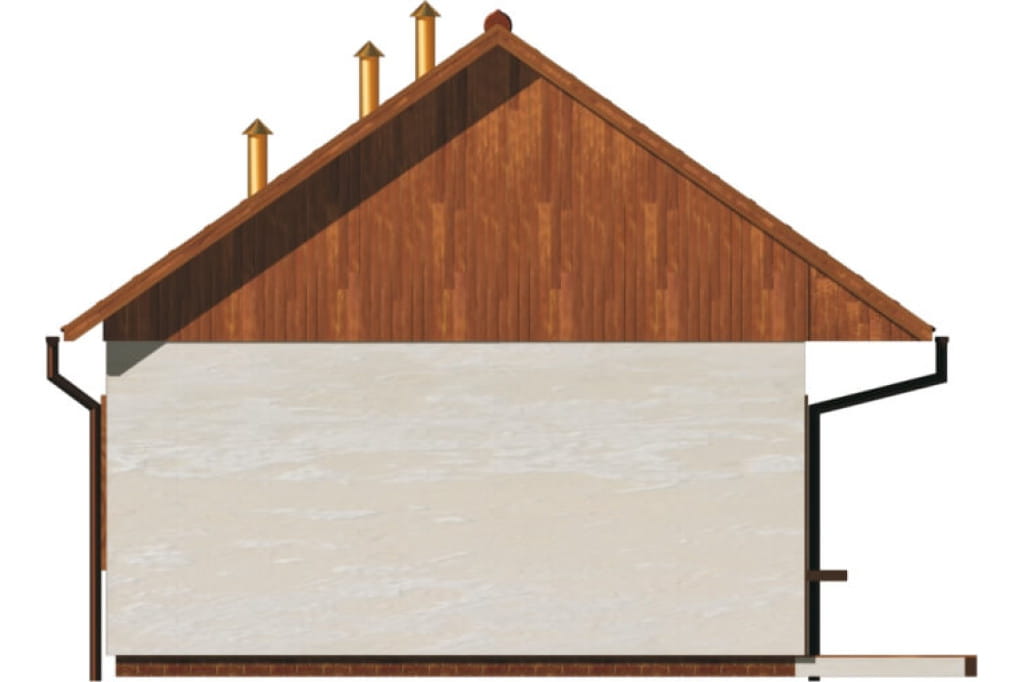

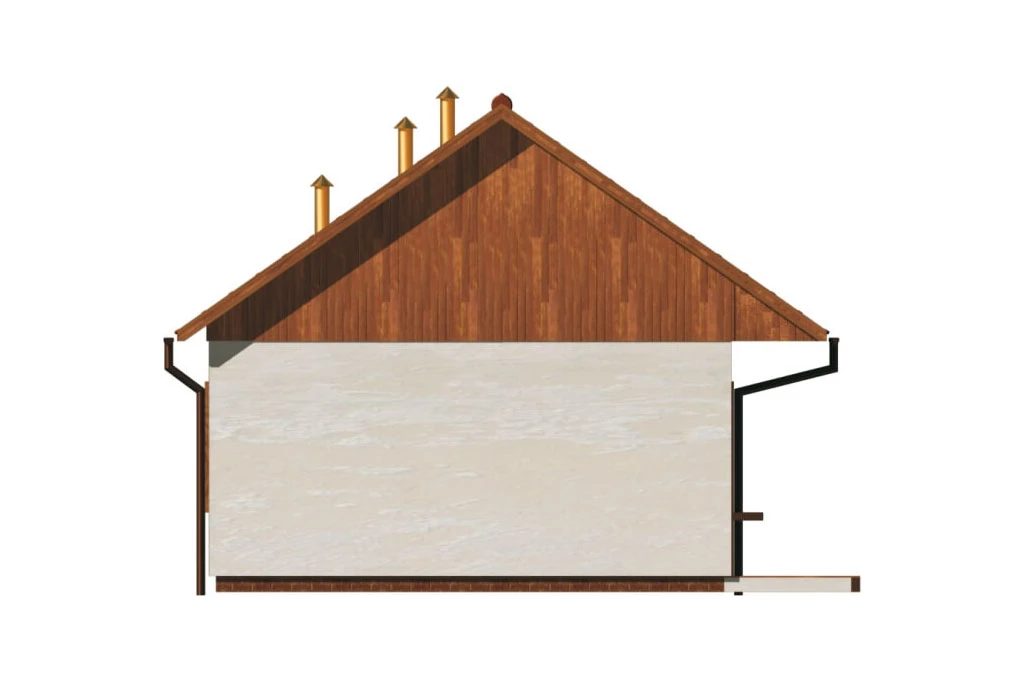

elewacja boczna

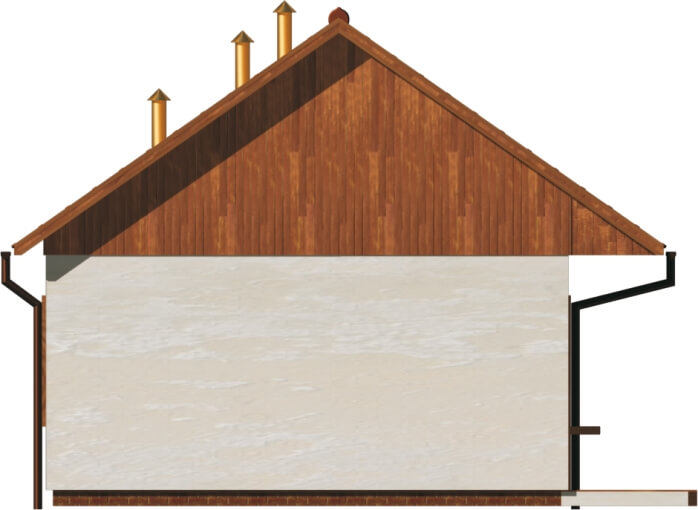

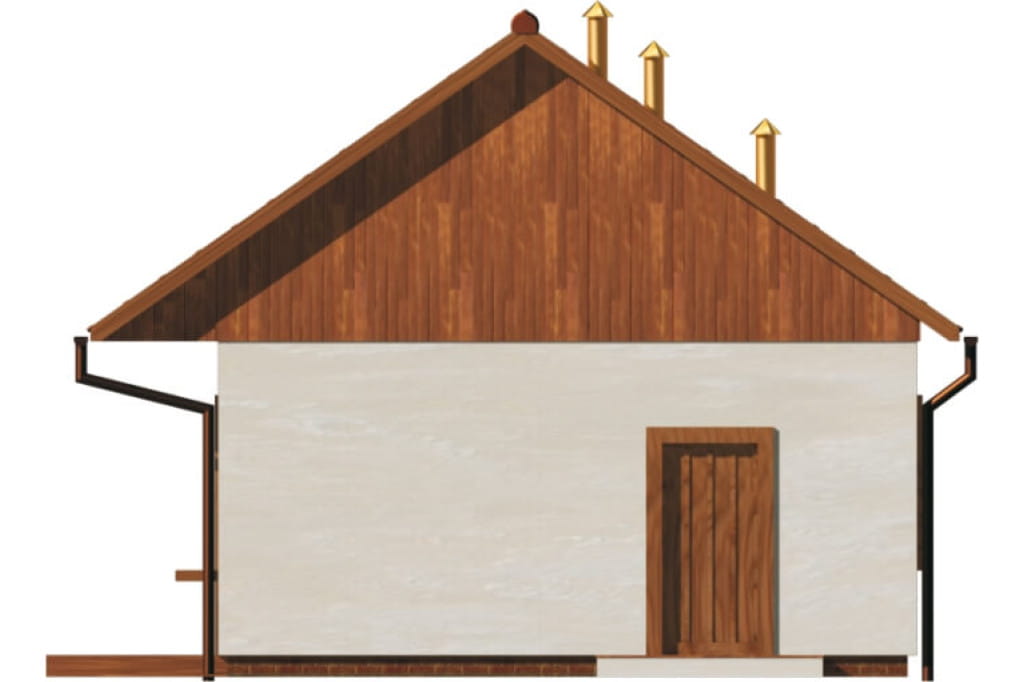

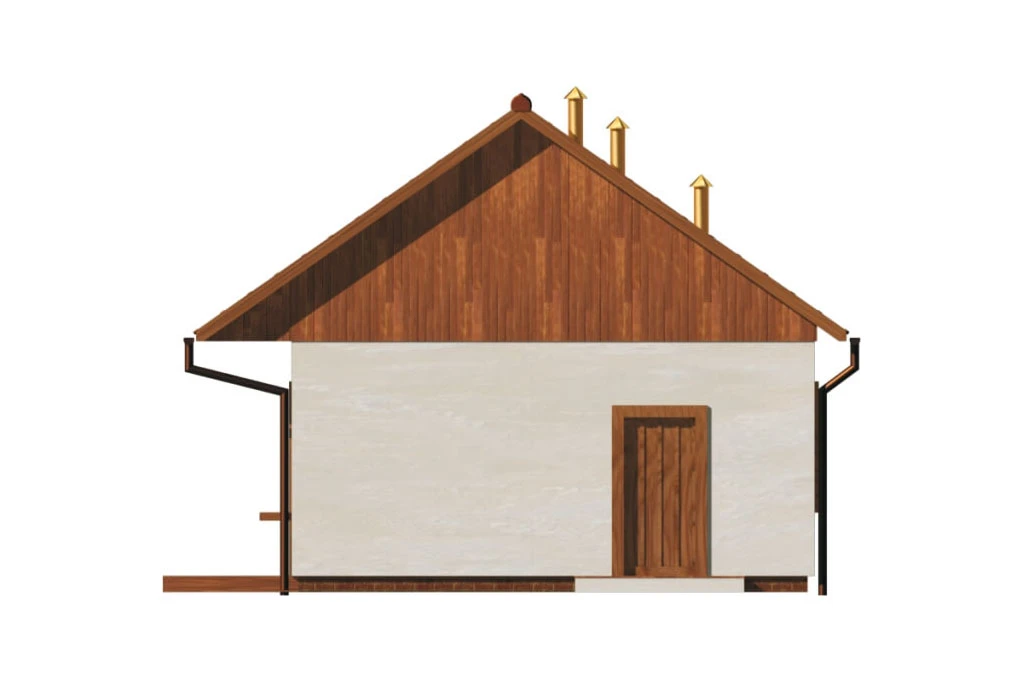

elewacja boczna

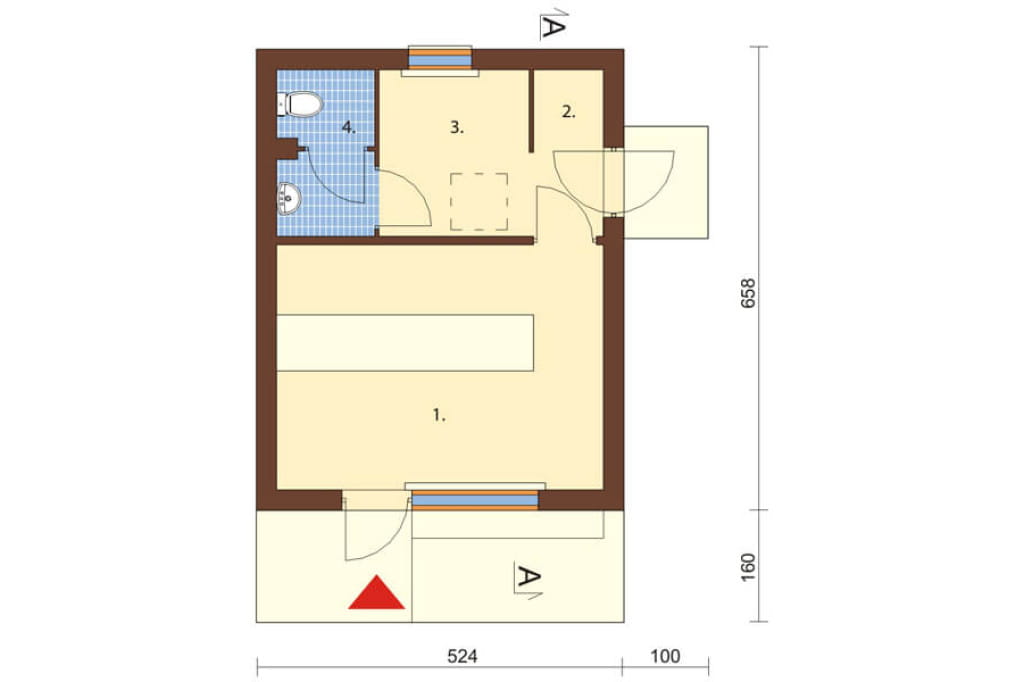

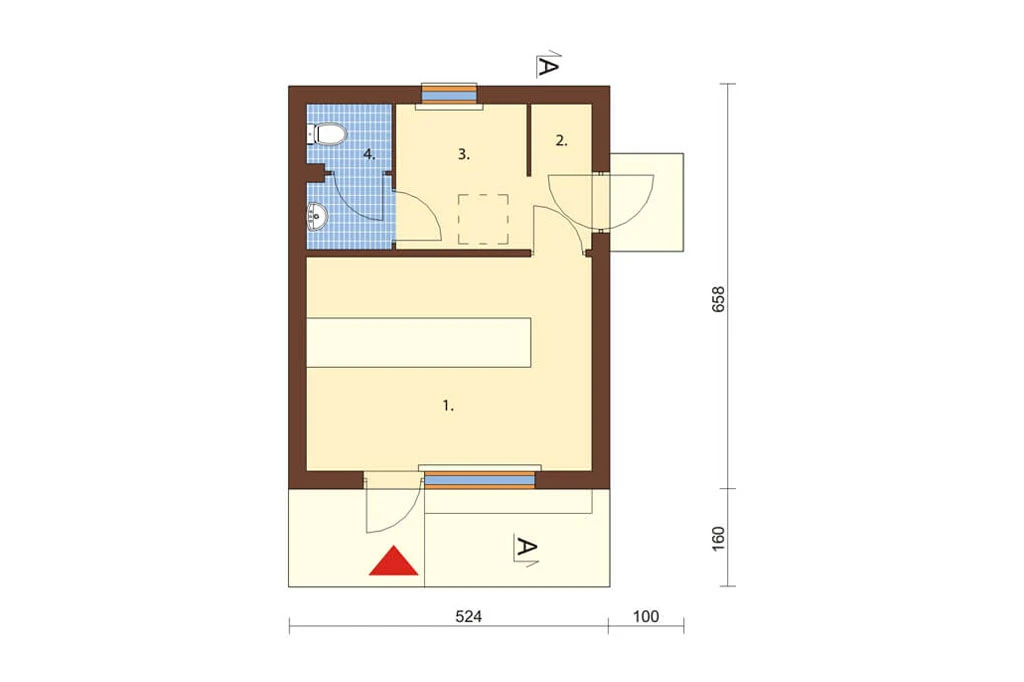

Rzut parteru

1. SALA SPRZEDAŻY 16,3 m2

2. ZAPLECZE 5,1 m2

3. WIATROŁAP 2,4 m2

4. WC 3,3 m2

Wejście na elewacji frontowej prowadzi do sali sprzedaży. Zajmuje ona większą część budynku. Z prawej strony ulokowano przejście na zaplecze. W wiatrołapie umieszczono boczne wyjście z budynku, za zapleczem zaplanowano WC.

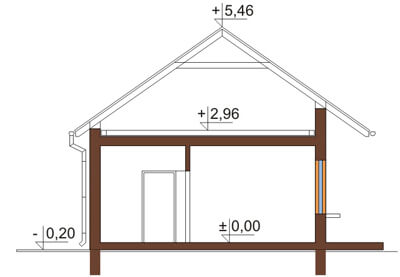

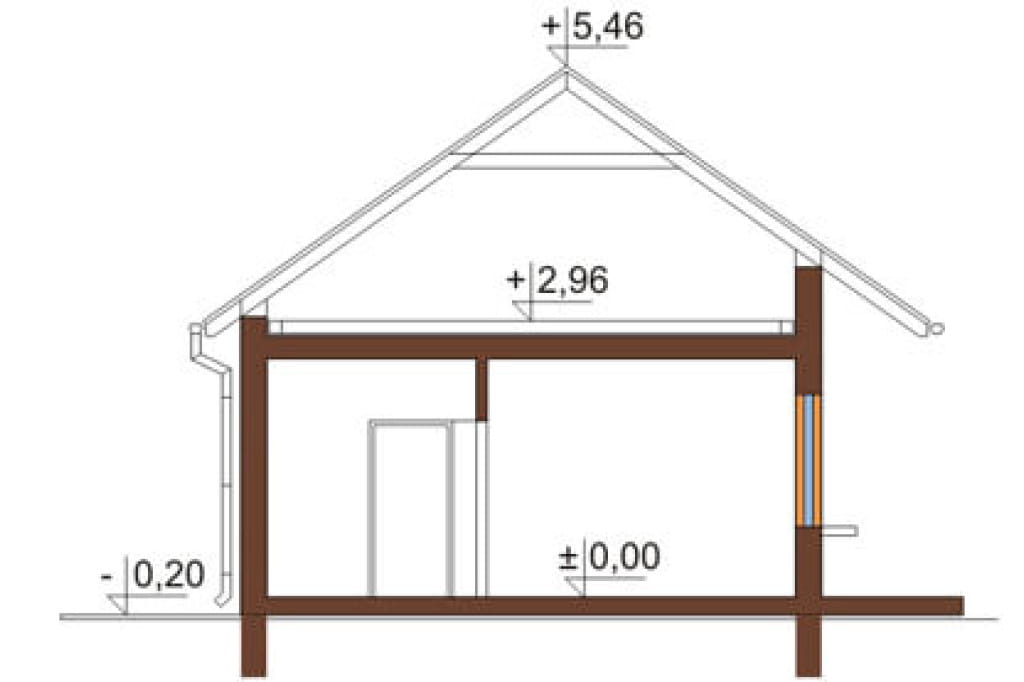

Przekrój

Niewielki obiekt o prostej konstrukcji cechuje szybkość budowy i nieduże nakłady z nią zawiązane. Zwarta bryła z dwuspadowym dachem spełnia założenia budynku energooszczędnego, co minimalizuje koszty związane z użytkowaniem obiektu.

Budynek pełniący funkcję handlową parterowy, bez podpiwniczenia. Wykonany w technologii tradycyjnej. Kąt nachylenia dachu: 35° Program: sala sprzedaży, zaplecze, WC.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- zgoda na zmiany w projekcie

Powierzchnia zabudowy: 34.50 m²
Powierzchnia użytkowa: 27.10 m²
Kubatura: 141.30 m³
Szerokość działki: 13.40 m
Ilość kondygnacji: 1
Liczba pomieszczeń: 4
Kąt nachylenia dachu: 35°
Pokój na parterze: Nie
Wysokość budynku: 5.66 m
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze nieużytkowe
Typ: handlowo-usługowe, gospodarcze, projekt sklepu, projekt budynku handlowo-usługowego, projekt kiosku
Technologia: tradycyjna

Autorzy projektu: Ewa Ferfecka-Homola, Janusz Rozmus
CENA 3 EGZ. PROJEKTU 550PLN

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
